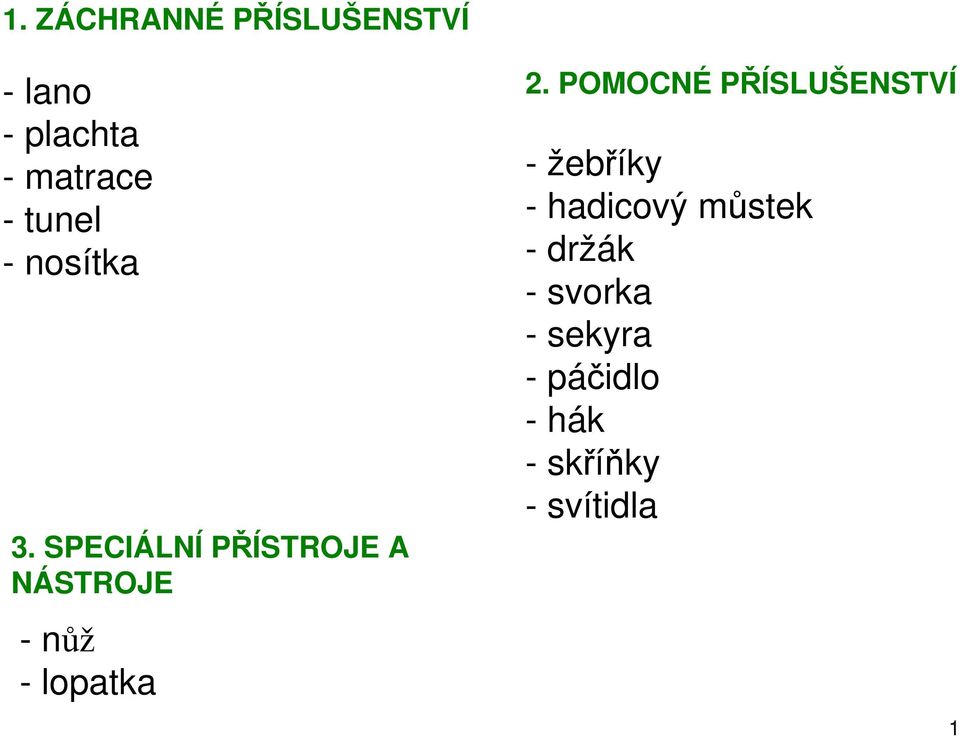

1 1. ZÁCHRANNÉ PŘÍSLUŠENSTVÍ - lano - plachta - matrace - tunel - nosítka 3. SPECIÁLNÍ PŘÍSTROJE A NÁSTROJE - nůž - lopatka 2. POMOCNÉ PŘÍSLUŠENSTVÍ - žebříky - hadicový můstek - držák - svorka - sekyra - páčidlo - hák - skříňky - svítidla 1

2 LANA ZÁCHRANNÉ PŘÍSLUŠENSTVÍ Podle účelu použití: - statická, nízko průtažná - používají se na práci, záchranu, spouštění nebo vytahování, - dynamická - horolezecká, určená k na jištění a zachycení pádu. Podle konstrukce dělíme lana na lana: - s jádrem a opletem, - lana stáčená. Podle materiálu se dělí na: - přírodní vlákna - konopná, - umělá chemická vlákna - polyamid (PAD) a polyester (PES), polypropylen (PPL), jsou lehká, plavou na vodě. 1 - jádro 2 - oplet 3 - kontrolní nit roku výroby 2

3 LANA ZÁCHRANNÉ PŘÍSLUŠENSTVÍ ZÁCHYTNÉ LANO ČSN , ø 10 mm a délce 20 m. - spouštění a vytahování savic, - jako vodící lano při práci v zakouřených prostorech, - jako uzavírací lano - jako nouzové zábradlí na lávkách či mostech. Oba konce jsou označeny červenou barvou, aby nedošlo k jeho záměně se záchranným lanem. Zkoušení: 2 x ročně provést zkoušku tahem po celé délce. Tah zvyšovat pozvolna až na hodnotu 750 N (75 kg). Vyřazení: - zetlelé, zmýdlovadělé, zteřelé, přetržený pramen, - je-li ø než 8 mm. Skladujeme ve větraných místnostech s normální teplotou i vlhkostí. Po každém použití lano vysušíme rozvinuté ve stínu. 3

4 LANA ZÁCHRANNÉ PŘÍSLUŠENSTVÍ VENTILOVÉ LANOČSN , - slouží k ovládání zpětného ventilu sacího koše a ejektoru. Je vyrobeno z konopí nebo polyamidové příze - ø 6 mm a délce 12 m pro ventil sacího koše - ø 8 mm a délce 25 m pro ventil ejektoru. Zkoušení: 2 x ročně na tah po celé délce, - konopné ø 6 mm 400 N, ø 8 mm 680 N. - polyamidové ø 6 mm 800 N ø 8 mm 1400 N. 4

5 STATICKÁ LANA nízko průtažná (EN 1891) ZÁCHRANNÉ PŘÍSLUŠENSTVÍ Používají se pro: - záchranu - pracovní polohování - zadržení do hloubky pádu max. 0,6m, - v lanovém přístupu, - speleologii. Děli se na lana typu: A - s minimální pevností 22 kn B - pro menší namáhání s minimální statickou pevností 18 kn. Pro záchrannéčinnosti používáme lana typu A. Lana se vyrábějí v průměrech od 8,5 mm do 16 mm. 5

6 STATICKÁ LANA nízko průtažná (EN 1891) ZÁCHRANNÉ PŘÍSLUŠENSTVÍ Základní charakteristiky: - statická průtažnost při zatížení 100 kg max. do 5% - rázová síla maximálně 6kN, - minimální počet normových pádů 5. Rázová síla: Maximální síla udávaná v kn, která působí na místo kotvení nebo jištěnou osobu při zachycení pádu závaží o hmotnosti 100 kg z výšky 0,6 metrů v momentě nárazu. Počet normových pádů: Je počet pádů, které musí zkoušené lano zachytit v podmínkách daných normou EN 892. Tato norma vyžaduje u lan jednoduchých minimální počet 5 pádů se závažím 80kg. Lana poloviční se testují se závažím 55 kg. U lan dvojitých se zatěžují vždy lana dvě s 80 kilogramovým závažím a minimální počet pádů je 12. 6

7 STATICKÁ LANA nízko průtažná (EN 1891) ZÁCHRANNÉ PŘÍSLUŠENSTVÍ Nízko průtažné lano s opláštěným jádrem musí mít vnitřní označení opakované alespoň každých 1000 mm po celé délce, s tímto obsahem: - jméno nebo obchodní značku výrobce, dovozce, nebo dodavatele, - číslo evropské normy EN 1891 a typ lana A nebo B, - rok výroby, - název materiálu, ze kterého je lano vyrobeno nebo barvu označující materiál v souladu s EN 701 Dále musí mít označení vnější páskou na obou koncích, na které je trvale vyznačeno: - písmeno A pro typ lana A nebo písmeno B pro typ lana B, následováno průměrem v mm, - číslo evropské normy EN

8 DYNAMICKÁ LANA - horolezecká (EN 892) ZÁCHRANNÉ PŘÍSLUŠENSTVÍ Dynamické horolezecké lano je vyráběno a používá se jako: - jednoduché, které jako součást jistícího řetězce je schopno zachytit pád osoby v jednom prameni, - poloviční, které jako součást jistícího řetězce je schopno zachytit pád osoby ve dvou pramenech, - dvojité, které jako součást jistícího řetězce je schopno zachytit pád osoby ve dvou pramenech vedených paralelně. Pro záchranářské účely používáme lano jednoduché. Lana jsou vyráběna jako lana s jádrem (tvořeno až sto tisíci nylonovými vlákny, které jsou spletené do pramenů) a opletem, přičemž jádro musí tvořit nejméně 50% hmotnosti lana. 8

9 DYNAMICKÁ LANA - horolezecká (EN 892) ZÁCHRANNÉ PŘÍSLUŠENSTVÍ Každý výrobce musí s lanem dodat minimálně tyto informace: - jméno nebo značka výrobce, dovozce, nebo prodejce, - číslo evropské normy EN 892, - délka lana v metrech, - průměr lana v milimetrech, - model nebo typ lana, - hmotnost vztažená k délce, - užitný průtah, - maximální rázová síla, - počet pádů, - maximální posun opletu, - význam všech značek na výrobku, - úroveň ochrany, - udržování, servis, vliv chemikálií a dezinfekcí, - životnost výrobku - informace, že po tvrdém pádu musí být lano neprodleně vyřazeno, - vliv vlhka a zledovatění, - nebezpečí ostré hrany, - vliv skladování a stárnutí podmíněné používáním. 9

10 DYNAMICKÁ LANA - horolezecká (EN 892) ZÁCHRANNÉ PŘÍSLUŠENSTVÍ Každé lano musí být na obou koncích trvale označeno páskou maximální šířky 30 mm, kde musí být zřetelně a nesmazatelně trvale vyznačeny následující informace: - jméno nebo značka výrobce, dovozce, nebo prodejce, - grafický symbol označující typ lana (jednoduché, poloviční nebo dvojité lano). 10

11 DYNAMICKÁ LANA - horolezecká (EN 892) ZÁCHRANNÉ PŘÍSLUŠENSTVÍ Typy povrchových úprav: Standard základní provedení lana bez jakékoli úpravy proti pronikání vlhkosti. WR-T - základní vodoodpudivá úprava, při které je použit TEFLON. Lano je při výrobě ponořeno do impregnačního roztoku. Impregnace je nanesena na oplet. Vodoodpudivá úprava WR-T zvyšuje nejen odolnost lana proti pronikání vody, ale také zvyšuje jeho odolnost proti oděru. CIAP-T dvoustupňová impregnace. Poprvé se impregnuje jen jádro lana, po jeho opletení prochází impregnací znovu celé lano. V obou stupních impregnace je použit TEFLON. Tato úprava maximálně zabraňuje pronikání vody do těla lana a tím výrazně zvyšuje bezpečnost horolezce v extrémních klimatických podmínkách. 11

12 PLACHTY ZÁCHRANNÉ PŘÍSLUŠENSTVÍ ZÁCHRANNÁ PLACHTA (PNJ ) - slouží pro záchranu osob skokem max. z třetího podlaží, pokud není jiné možnosti záchrany. Je zhotovena ze čtyř pásů plachtoviny o rozměrech 3,5 x 3,5 m ve tvaru čtverce se seříznutými rohy v délce 70 cm. Jednotlivé díly jsou sešity a celá plachta je úhlopříčně v obou směrech vyztužena lněnými popruhy. Na obvodu plachty jsou popruhy sešity v dvojitá oka a těmi je provlečeno konopné lano ø 15 mm. Hmotnost plachty i s obalem je cca 30 kg. Skladování: Na dřevěných podložkách v čistých prostorách s teplotou kolem 20 C a relativní vlhkostí 65 %. Nesmí být vystavena účinkům světelných paprsků nebo tepelnému záření. Po každém použití se plachta musí nechat řádně vyschnout, vyčistit a teprve pak uložit. 12

13 MATRACE ZÁCHRANNÉ PŘÍSLUŠENSTVÍ ZÁCHRANNÁ SESKOKOVÁ MATRACE (PN ) - slouží k záchraně osob z max. druhého poschodí, není-li jiné možnosti záchrany. Matrace má tvar šestihranu ušitého s polyesterové dvojité plachtoviny. V rozích jsou našitá ucha, sloužíc k uchycení matrace. Střední díl se skládá z komor. V každé komoře jsou záklopky pracující jako zpětný ventil. Matrace se plní zvedáním horníčásti, zvětší se objem, nasaje se vzduch a záklopky jej nepustí ven. Před použitím matrace musíme důkladně srovnat terén, na kterém bude matrace umístěna. Průměr vepsané kružnice v šestihranu je 350 cm. Výška matrace je 120 cm. 13

14 TUNEL ZÁCHRANNÉ PŘÍSLUŠENSTVÍ ZÁCHRANNÝ TUNEL (PNJ ) - slouží k záchraně osob skluzem z vyšších podlaží. Vyrábí se z kvalitní plachtoviny impregnované proti přijímání vlhkostí. Je sešitý ze dvou pásů plachtoviny 1m širokých a 35m dlouhých. Spodníčást je zesílená podšitím dalších pásem plachtoviny v šíři 29cm po celé délce plachty. Po celé délce jsou všita nosná konopná lana o ø 12mm, za která se plachta drží. Vstupníčást je klínovitě rozšířena a v horníčásti jsou všité díly konstrukce, které tvoří dvě teleskopické tyče zhotovené z trubek o ø38/1,5mm. Plachta má celkem pět výlezových otvorů, první je 15 m vstupní části a tvoří jej vlastně uzavírací klopa o délce 150 cm, stejně jako další tři otvory. Poslední otvor tvoří konec plachty. 14

15 NOSÍTKA ZÁCHRANNÉ PŘÍSLUŠENSTVÍ ZÁCHRANNÁ NOSÍTKA slouží pro přenášení raněných. Jsou vybavena z plachtoviny, nosných tyčí, kování a popruhů. Ve vozidlech jsou uložena složená, zpravidla v ochranném obalu. 15

16 ŽEBŘÍKY POMOCNÉ PŘÍSLUŠENSTVÍ PŘENOSNÝ ŽEBŘÍK HÁKOVÝ (ČSN ) - slouží v dvouhákovém provedení k výstupu do vyšších pater z vnějších stran budov postupným zavěšováním. Tento žebřík se v žádném případě nesmí použít jako opěrný. Štěřiny žebříku jsou ze smrkového, modřínového, jedlového nebo jasanového dřeva jakosti A I., příčle jasanové, rovněž nejlepší jakosti. Dřevo je napuštěno fermeží a natřeno bezbarvým lakem, kovovéčásti žebříku jsou natřeny černou barvou tak, jako u všech dalších žebříků. - délka žebříku je od paty po obyt háků 4,5 m, - délka dřevěnéčásti je 4,30 m. - šířka je 0,25 m, - rozteč příčlí je 315 mm, - hmotnost cca 12 kg. Štěřiny jsou zpevněny pro tah ocelovým lankem. 16

17 ŽEBŘÍKY POMOCNÉ PŘÍSLUŠENSTVÍ JEDNOHÁKOVÝ ŽEBŘÍK pro požární sport (TP ) - slouží pouze pro požární sport. Štěřiny jsou z oválného duralového profilu, hák je duralový a vyztužen L profilem, příčle jsou jasanové. Žebřík je rozebíratelný a umožňuje výměnu dílů. - délka je 4090 mm, - šíře 300 mm, - hmotnost 8,5 ± 0,2 kg. Norma povoluje i celokovové provedení žebříku (ocelové nebo z lehkého kovu). Musí však být dodrženy hlavní rozměry a nesmí být překročena stanovená hmotnost. 17

18 ŽEBŘÍKY POMOCNÉ PŘÍSLUŠENSTVÍ PŘENOSNÝ ŽEBŘÍK NASTAVOVACÍ (ČSN ) - slouží k výstupu pro jednu osobu, lze ho použít i jako dvojitý (štafle) nebo k přemostění komunikací pro hadicové vedení. Žebřík je složen ze čtyř dílů, které se mohou vzájemně spojovat a libovolně při spojování zaměňovat. Délka jednoho dílu: 2,70m dvou dílů 4,60m tří dílů 6,50m čtyř dílů 8,40m Dostupná výška: 8m při sklonu 15 Hmotnost jednoho dílu: 12,5 kg Prohlídka: se provádí 4 x ročně, prohlídka příčle, štěřiny, kování a namazání čepových západek. 18

19 ŽEBŘÍKY POMOCNÉ PŘÍSLUŠENSTVÍ PŘENOSNÝ ŽEBŘÍK VYSUNOVACÍ (ČSN ) - používá se pro výstup do výšky 9,2m při sklonu 15. Vyroben je ze dřeva stejného druhu a jakosti jako nastavovací žebřík nebo v celokovovém provedení (ocel nebo z lehký kov). Žebřík je dvoudílný, spodní díl je nosný a horní díl je výsuvný. Vysouvání provádíme pomocí lana o ø 16 mm. Horní díl má vodící kola pro usnadnění vysouvání a je také opatřen samočinnými západkami. Krajní polohy pro max. vysunutí i zasunutí jsou zajištěny dorazy. Technické parametry: - délka v zasunutém stavu 5,5m - délka ve vysunutém stavu 9,4m - šířka žebříku 0,4m - rozteč příčlů 0,315m - hmotnost 55kg 19

20 HADICOVÝ MŮSTEK POMOCNÉ PŘÍSLUŠENSTVÍ HADICOVÝ MŮSTEK (ČSN ) - slouží k ochraně hadicového vedení taženého přes komunikace. Je vyroben z dřevěných hranolů z bukového dřeva I. jakosti. Spojovací pásy jsou z lněné nebo konopné příze, ale také z umělých vláken. Hadicové můstky se používají v pásech a kladou se na vozovku tak, aby rozteč středních spojovacích pásů odpovídala rozchodu projíždějících vozidel. Při dlouhodobém zásahu je vhodnější komunikaci přemostit nastavovacím žebříkem a hadicové vedení vést na něm. Hmotnost jednoho můstku je 19 kg. 20

21 HADICOVÝ MŮSTEK POMOCNÉ PŘÍSLUŠENSTVÍ 21

22 HADICOVÝ DRŽÁK POMOCNÉ PŘÍSLUŠENSTVÍ HADICOVÝ DRŽÁK ČSN (vazák), - slouží k zajištění a upevnění hadicového vedení při útocích po žebřících, do poschodí a všude tam, kde je třeba hmotnost vedení snížit. Vyroben je z konopné nebo polyamidové příze: ø 10 mm délka 1,6 m Oba konce jsou ukončeny vpletenými oky a v jednom je dřevěný roubík 22

23 HADICOVÁ SVORKA POMOCNÉ PŘÍSLUŠENSTVÍ HADICOVÁ SVORKA ČSN slouží k rychlému, ale pouze provizornímu utěsnění poškozených tlakových požárních hadic. Vyrábějí se zatím ve dvou velikostech pro hadice ø 52 a ø 75. SÁČEK na objímky a vazáky - slouží k přenášení objímek či hadicových držáků. Je vyroben z impregnovaného plátna. Okraje sáčku mají otvory, jimiž je protažena stahovací šňůra. 23

24 POŽÁRNÍ SEKYRA POMOCNÉ PŘÍSLUŠENSTVÍ POŽÁRNÍ SEKYRA bourací (ČSN ) - velká sekera se štípacím čepelem a hrotem, slouží k uvolňování cest při požárním zásahu. Sekera je vyrobena z kvalitní oceli, hladce broušená a zakalená. Násada je z jasanového, habrového, akátového, jilmového, březového nebo bukového dřeva. Hmotnost je cca 3,6 kg. Délka i s násadou cca 910 mm. 24

25 POŽÁRNÍ PÁČIDLO PLOCHÉ POMOCNÉ PŘÍSLUŠENSTVÍ POŽÁRNÍ PÁČIDLO PLOCHÉ (ČSN ) - slouží ke zdolávání a odstraňování překážek při zásahu. Vyrobeno je z oceli o ø 25 mm a délce 710 mm. Jeden konec je zašpičatělý a druhý je mírně zahnutý a zploštělý. Povrchový nátěr je černý. Hmotnost je cca 2,6 kg. 25

26 POŽÁRNÍ PÁČIDLO HÁKOVÉ POMOCNÉ PŘÍSLUŠENSTVÍ POŽÁRNÍ PÁČIDLO HÁKOVÉ (ČSN ) - použití je stejné jak předešlé, tj. zdolávání a odstraňování překážek při zásahu. Vyrobeno je z oceli ø 30 mm a délce 1200 mm. Jeden konec je zahnut do tvaru háku se špicí a druhý je zploštělý. Povrchový nátěr je černý. Hmotnost cca 7 kg. 26

27 TRHACÍ HÁK POMOCNÉ PŘÍSLUŠENSTVÍ TRHACÍ HÁK (ČSN ) - slouží ke strhávání konstrukcí, vytahování předmětů hořících nebo plovoucích ve vodě atp. Vyrábějí se dvou provedeních buď jednodílné nebo dvoudílné. Rozdíl spočívá v možnosti rozpojit násadu. Ohnutý i přímý čepel háku je vyroben z oceli, násada je ze smrkové tyčoviny. ČSN povoluje i kovové provedení násady, ale jen s nevodivým izolačním povlakem. 27

28 POŽÁRNÍ SKŘÍŇKY POMOCNÉ PŘÍSLUŠENSTVÍ POŽÁRNÍ SKŘÍŇKY (ČSN , , a ) - slouží k uložení a přenášení nástrojů, náčiní a zdravotnických potřeb. Skříňky jsou dřevěné a základní rozměry mají 700 x 400 x 110 mm. Podle materiálu, který je ve skříňce má skříňka i konkrétní označení. Zdravotnická skříňka: - s uloženým zdravotnickým materiálem - hmotnost 15kg 28
