1 Ingo Maurer Canned Light Návod k instalaci Návod si pozorně přečtěte a pečlivě uschovejte. Montáž a elektrické připojení musí provést kvalifikovaný elektrikář! Důležité: Před montáží si vypněte pojistky ke stropnímu vývodu. Dávejte si pozor, kudy vede stropem elektrické vedení, abyste do něj nevrtali! Varianty montáže Varianta A Montáž jako visací lampa - s přiloženou ozdobnou krabicí na stropní vývod resp. přímo do existující stropní vestavěné krabice (vzdálenost šroubů: 60mm) Varianta B Montáž jako nástěnná lampa - s přiloženou ozdobnou krabicí na nástěnný vývod resp. přímo do existující nástěnné vestavené krabice (vzdálenost šroubů: 60mm) - se síťovým kabelem a vypínačem Příprava před montáží pro obě varianty Otevřete víčko (1) dolní strany dózy a vyjměte příslušenství pro montáž. 1 Na horní straně dózy se ve středu spirály nalézá díra pro šroub.(2) Zašroubujte šroub (3) do této díry a vytáhněte spirálu ven asi 5 cm, jak e ukázáno na obrázku. 2 Vyndejte opět šroub z díry. Zatáhněte za červený vázaný kabel (4) síťové zástrčky a lampový kabel vyndejte opatrně z krabice ven. V případě potřeby můžete spirálu nepatrně roztáhnout, dá se kdykoli zpět ohnout do své výchozí polohy. 3 Vzdalte po kabelu červené kabelové pojivo. Montáž Varianta A Montáž jako visací lampa Použijte přiloženou ozdobnou krabici (5) jako šablonu k vyznačení otvorů pro vrtání. Vyvrtejte dva otvory o průměru 6 mm, vsaďte hmoždinky o průměru 6 mm (6) a pevně přišroubujte ozdobnou krabici. (Tento krok montáže odpadne, když budete montovat lampu přímo do vestavěné krabice). Fázový a nulový vodič nechejte vyčnívat ze stropu asi 8 cm a kabely odizolujte asi 5 mm od konce. Sepněte fázový a nulový vodič do svítidlové svorky (7). 4 Vezměte si přiložené nylonové lano (8) a zašroubujte šroub s rýhovanou hlavou (9) do díry pro šroub (2) v krabici. Provlékněte lanovou smyčku (10) prostředkem krycí desky (11) a přiloženou umělohmotnou tyčkou (12) zajistěte smyčku na protější stranu tak, jak zobrazeno na obrázku. 5 Vyzkoušejte délku lana. Můžete lano zkrátit, ale nejdříve lano více protáhněte stavěcím kroužkem (13), udělejte nový uzel a poté odstřihněte lano. 6 Odřízněte síťovou zástrčku od lampy. Veďte volný konec kabelu středem krycí desky (11) a odlehčete lampu od tahu (14). Vyzkoušejte délku kabelu kabel zkraťte tak, že v povoleném mávnutí padá. Právě teď odizolujte oba vodiče kabelu lampy o asi 5 mm a připevněte přiloženou dutinku (15). Připojte oba kabely do svítidlové svorky a přiloženými šrouby (16) připevněte krycí desku k ozdobné krabici. (popř. k vestavěné krabici). 5 Důležité: Výšku lampy můžete změnit, když posunete stavěcí kroužek (13) tak, jak je znázorněno v kresbě. 7

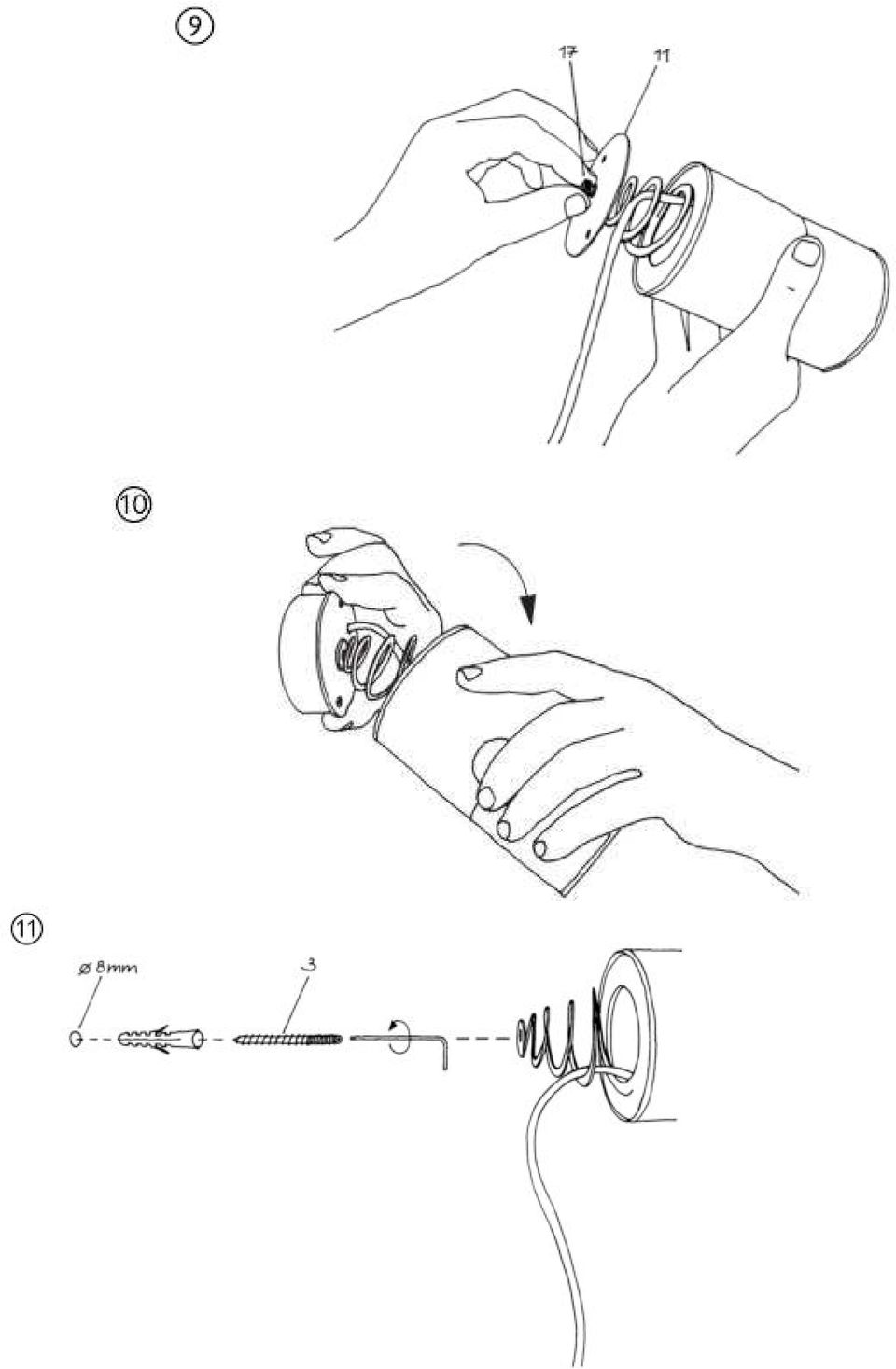

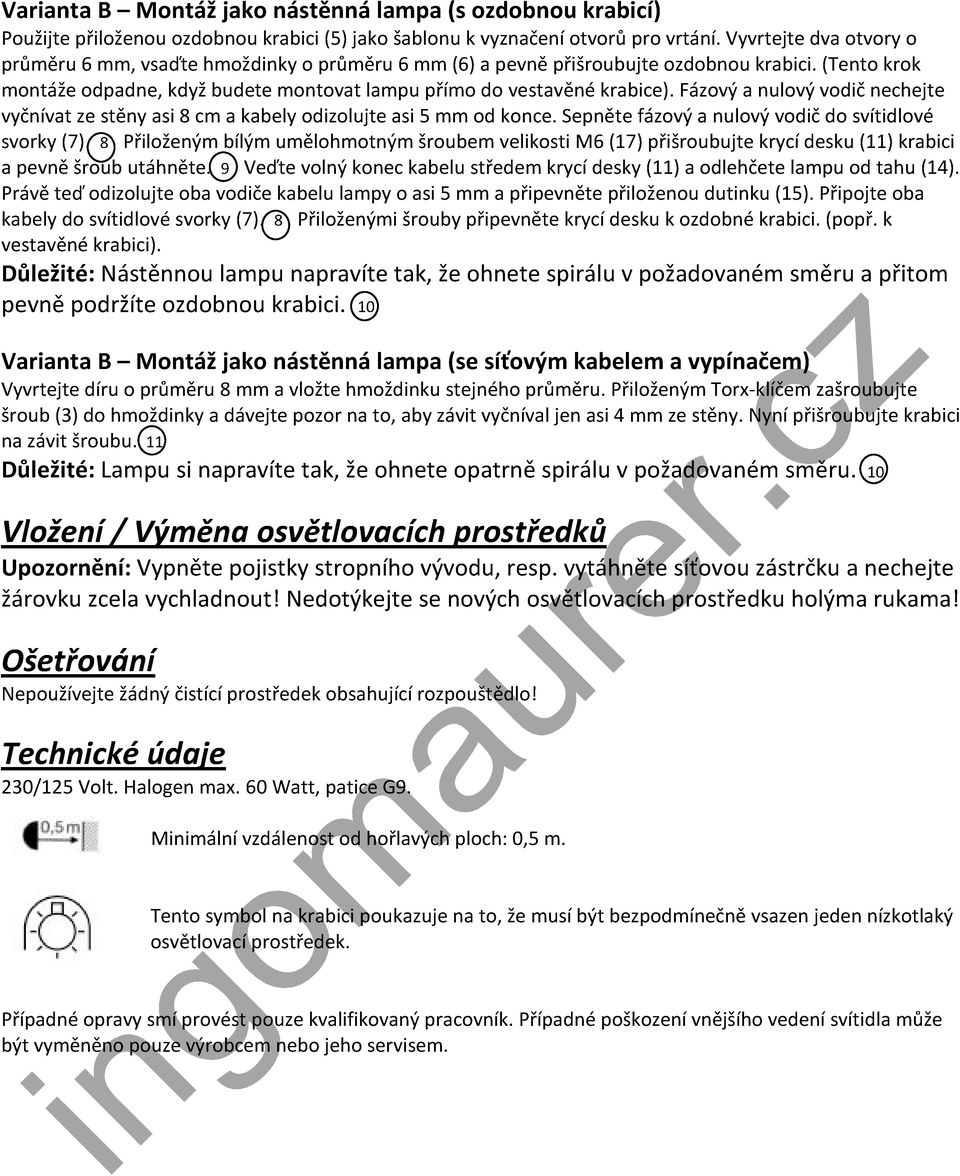

2 Varianta B Montáž jako nástěnná lampa (s ozdobnou krabicí) Použijte přiloženou ozdobnou krabici (5) jako šablonu k vyznačení otvorů pro vrtání. Vyvrtejte dva otvory o průměru 6 mm, vsaďte hmoždinky o průměru 6 mm (6) a pevně přišroubujte ozdobnou krabici. (Tento krok montáže odpadne, když budete montovat lampu přímo do vestavěné krabice). Fázový a nulový vodič nechejte vyčnívat ze stěny asi 8 cm a kabely odizolujte asi 5 mm od konce. Sepněte fázový a nulový vodič do svítidlové svorky (7). 8 Přiloženým bílým umělohmotným šroubem velikosti M6 (17) přišroubujte krycí desku (11) krabici a pevně šroub utáhněte. 9 Veďte volný konec kabelu středem krycí desky (11) a odlehčete lampu od tahu (14). Právě teď odizolujte oba vodiče kabelu lampy o asi 5 mm a připevněte přiloženou dutinku (15). Připojte oba kabely do svítidlové svorky (7). 8 Přiloženými šrouby připevněte krycí desku k ozdobné krabici. (popř. k vestavěné krabici). Důležité: Nástěnnou lampu napravíte tak, že ohnete spirálu v požadovaném směru a přitom pevně podržíte ozdobnou krabici. 10 Varianta B Montáž jako nástěnná lampa (se síťovým kabelem a vypínačem) Vyvrtejte díru o průměru 8 mm a vložte hmoždinku stejného průměru. Přiloženým Torx-klíčem zašroubujte šroub (3) do hmoždinky a dávejte pozor na to, aby závit vyčníval jen asi 4 mm ze stěny. Nyní přišroubujte krabici na závit šroubu. 11 Důležité: Lampu si napravíte tak, že ohnete opatrně spirálu v požadovaném směru. 10 Vložení / Výměna osvětlovacích prostředků Upozornění: Vypněte pojistky stropního vývodu, resp. vytáhněte síťovou zástrčku a nechejte žárovku zcela vychladnout! Nedotýkejte se nových osvětlovacích prostředku holýma rukama! Ošetřování Nepoužívejte žádný čistící prostředek obsahující rozpouštědlo! Technické údaje 230/125 Volt. Halogen max. 60 Watt, patice G9. Minimální vzdálenost od hořlavých ploch: 0,5 m. Tento symbol na krabici poukazuje na to, že musí být bezpodmínečně vsazen jeden nízkotlaký osvětlovací prostředek. Případné opravy smí provést pouze kvalifikovaný pracovník. Případné poškození vnějšího vedení svítidla může být vyměněno pouze výrobcem nebo jeho servisem.
