1 STROPNÍ PODHLEDY [S námi se přání stávají skutečností.] CI/SfB (35) Xy Červen 2008 Přehled stropních systémů Minerální podhledy Kovy Závěsné systémy Dřevo

2 VÝBĚR PRODUKTU PODLE MATERIÁLU Minerální podhledy Ultima Optima Ultima Ultima OP Ultima db Optima Perla Perla OP Neeva Barvy Neeva Perla Neeva Černá (BK) Kov (MT) Carrara (CA) Nefrit (JA) Tmavě modrá (NY) Perleťová (PF) Jantar (AB) Cement (CG) Cirrus Cirrus 75 Cirrus Step Cirrus Doric Cirrus Decade Cirrus Cirrus Image Synonymes Ribbon Synonymes Melody Contrast Circles Contrast Square Contrast Linear Sahara Sabbia Sahara db Colortone Dune Opal (OL) Carrara (CA) Platinum (PN) Toledo (TO) Blue Mountain (BT) Plain Linear NeoCubic Diagonal Mix A & B Puntos Cuadros Plain Fine Fissured Fine Fissured Frequence Sektor Fine Fissured Black Otevřené buňky Visual V64 & V49 Cellio Nejnovější informace najdete na webových stránkách

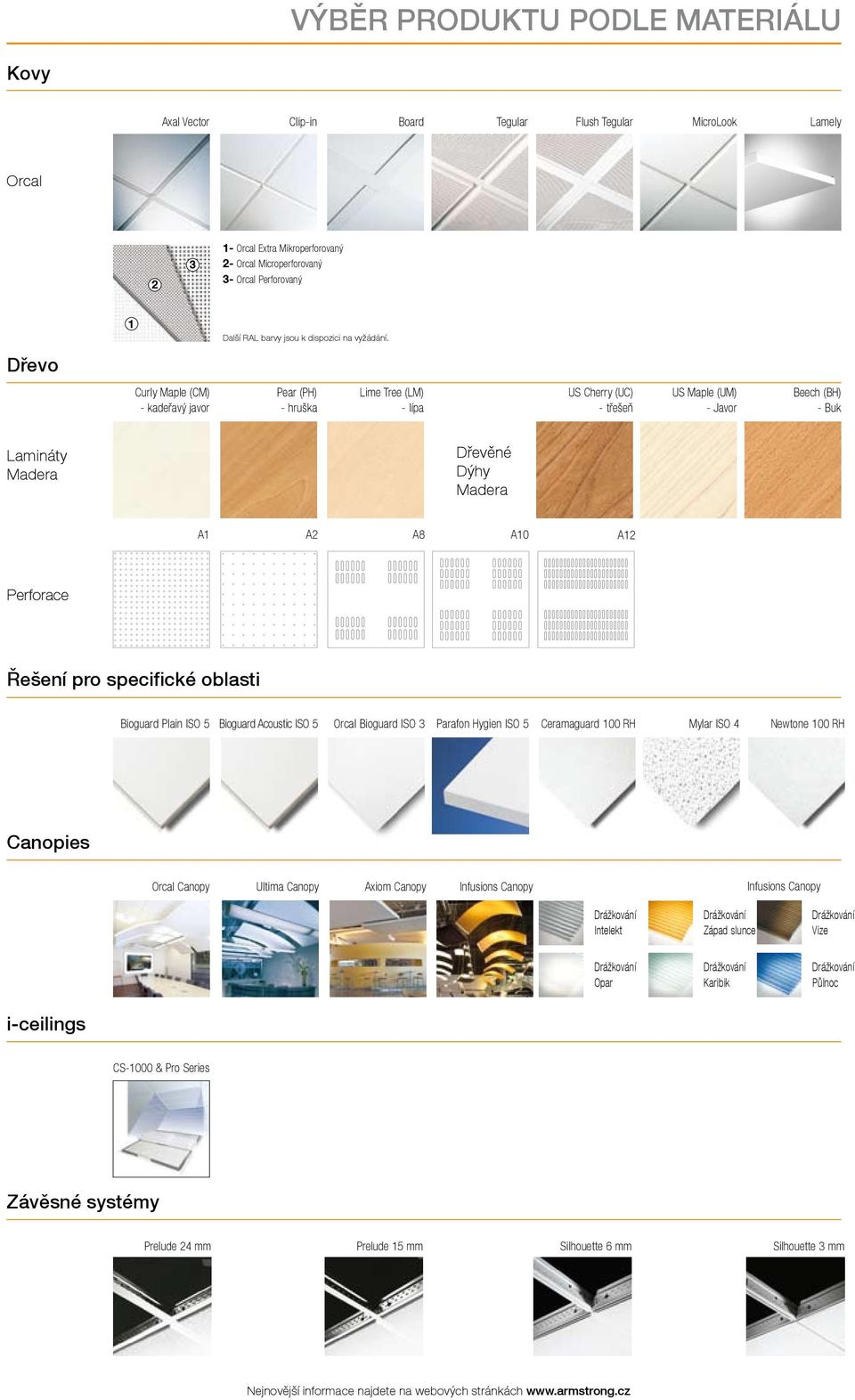

3 VÝBĚR PRODUKTU PODLE MATERIÁLU Kovy Axal Vector Clip-in Board Tegular Flush Tegular MicroLook Lamely Orcal Orcal Extra Mikroperforovaný 2- Orcal Microperforovaný 3- Orcal Perforovaný 1 Další RAL barvy jsou k dispozici na vyžádání. Dřevo Curly Maple (CM) - kadeřavý javor Pear (PH) - hruška Lime Tree (LM) - lípa US Cherry (UC) - třešeň US Maple (UM) - Javor Beech (BH) - Buk Lamináty Madera Dřevěné Dýhy Madera A1 A2 A8 A10 A12 Perforace Řešení pro specifické oblasti Bioguard Plain ISO 5 Bioguard Acoustic ISO 5 Orcal Bioguard ISO 3 Parafon Hygien ISO 5 Ceramaguard 100 RH Mylar ISO 4 Newtone 100 RH Canopies Orcal Canopy Ultima Canopy Axiom Canopy Infusions Canopy Infusions Canopy Intelekt Západ slunce Vize Opar Karibik Půlnoc CS-1000 & Pro Series Závěsné systémy Prelude 24 mm Prelude 15 mm Silhouette 6 mm Silhouette 3 mm Nejnovější informace najdete na webových stránkách

4 VÝBĚR PRODUKTU PODLE ZÁVĚSNÉHO SYSTÉMU Desky Viditelná závěsná konstrukce Poloskrytá & skrytá Lamely Viditelná, poloskrytá & skrytá konstrukce MicroLook/ MicroLook BE (15 mm závěsná Tegular (24 mm závěsná Board (24 mm závěsná Vector (24 mm závěsná Board (24 mm závěsná SL2 (Metric) K2C2 (DIN) Minerální podhledy Ultima/Optima Ultima Ultima OP Ultima db Optima Perla/Neeva Perla Perla OP Neeva Barvy Neeva Cirrus Cirrus Cirrus 75 Cirrus Design* * Step/Decade/Doric/Image/Synonymes/Contrast Dune Sahara Sabbia Sahara db Colortone Plain Plain Plain Design* * Fine Fissured Fine Fissured Frequence Fine Fissured Design* Colortone Fine Fissured Black * SecondLook/Sektor Otevřené buňky Visual/Cellio Visual Cellio Prelude 15 mm 600 x 600 mm nebo ekvivalent 600 x 1200 mm, 300 x 1200 mm, etc. Lamely, 300 x 1500/1800/2500 mm nebo ekvivalent Nejnovější informace najdete na webových stránkách

5 Desky Viditelná závěsná konstrukce Lamely Poloskrytá & skrytá 40mm Poloskrytá Skrytá 40mm MicroLook/ Tegular / Flush Board Vector MicroLook BE Tegular (15 mm závěsná (24 mm závěsná (24 mm závěsná (24 mm závěsná SL2 Systém Clip-in (5 mm) Systém Clip-in (3 mm) SE / TE 8 / TE 16 Fastrak / TE 30 Systém Clip-in (5 mm) Systém Clip-in (3 mm) Hook-on Kovy Orcal Extra Mikroperforovaný Orcal Mikroperforovaný Orcal Perforovaný Orcal Plain Orcal Premium Orcal Bioguard Dřevěné Dýhy Madera Lamináty Madera Dřevo Specifické oblasti Bioguard Plain Bioguard Acoustic Mylar Parafon Hygien Ceramaguard Newtone Canopies Ultima Canopy* Infusions Canopy* Orcal Canopy** KonKávní Konvexní Axiom Canopy Plochý * K dispozici v konkávním anebo konvexním tvaru. ** K dispozici v konkávním, konvexním nebo plochém tvaru. Závěsné systémy Prelude 24 Board* Prelude 24 Tegular Trulok * K dispozici také závěsný systém Clean Room. Prelude 24 Vector Prelude 15 MicroLook Silhouette MicroLook BE Bandraster SL2

6 Reakce na požár Akustické vlastnosti Odrazivost světla (%) Odolnost vůči vlhkosti (% RH) Hygiena Antimikrobiální úprava Kvalita vzduchu Odolnost vůči poškrábání dolnost vůči nárazu Recyklovaný obsah Sound Systems Minerální podhledy a w NRC Dncw (db) Ultima/Optima Ultima A2-s1, d0 0.70(H) 0.75 do otíratelný 70% Ultima OP A2-s1, d otíratelný 40% Ultima db A2-s1, d0 do 0.60(H) do 0.55 do otíratelný 70% Optima A2-s1, d0 do 1.00 do otíratelný 40% Perla/Neeva Cirrus Dune Perla A2-s1, d0 0.65(H) otíratelný 40% Perla OP A2-s1, d otíratelný 40% Neeva A1 do 1.00 do 0.95 do otíratelný 20% Barvy Neeva A2-s1, d0* otíratelný 20% * Neeva Metal: A2-s2, d0 Cirrus A2-s1, d0 0.55(H) pomocí suché tkaniny 70% Cirrus 75 A2-s2, d0 0.70(H) pomocí suché tkaniny 70% Cirrus Design* A2-s1, d0 do 0.55(H) do do 80 do 95 pomocí suché tkaniny 70% * Step/Decade/Doric/Image/Synonymes/Contrast Sahara A2-s1, d0 do 0.60 do 0.55 do pomocí suché tkaniny 40% Sabbia A2-s1, d pomocí suché tkaniny 70% Sahara db A2-s1, d pomocí suché tkaniny 70% Colortone A2-s1, d pomocí suché tkaniny 40% Plain Plain A2-s1, d0 0.15(L) otíratelný 20% Plain Design* A2-s2, d0 0.15(L) pomocí suché tkaniny 70% Fine Fissured * Kovy Fine Fissured A2-s1, d0 do 0.60(H) 0.60 do pomocí suché tkaniny 40% Frequence A2-s1, d0 0.70(H) pomocí suché tkaniny 70% Fine Fissured Design* A2-s1, d0 do 0.55(H) do 0.55 do do 95 pomocí suché tkaniny 40% Colortone Fine Fissured Black A2-s2, d0 0.60(H) pomocí suché tkaniny 40% * SecondLook/Sektor Otevřené buňky Orcal Extra Mikroperforovaný (1) A2-s2, d0 0.55(L) otíratelný 40% Orcal Mikroperforovaný (1) A2-s1, d otíratelný 40% Orcal Perforovaný (1) A2-s1, d0 0.70(L) otíratelný 40% vysokotlaké Orcal Plain A1 0.10(L) ISO 3 vodní čistění (3) 40% (2) Orcal Premium A2-s1, d0 do do otíratelný 40% Orcal Bioguard A2-s1, d0 0.10(L) vysokotlaké vodní čistění (2) antimikrobiální ISO 3 (3) 40% Visual A2-s1, d0 do 0.95 do pomocí suché tkaniny 40% Cellio A % Dřevo Dřevěné Dýhy Madera B-s2, d0 A1= 0.40(L) 0.45 do pomocí suché tkaniny 70% Lamináty Madera B-s2, d0 A1= 0.40(L) 0.45 do pomocí suché tkaniny 20% (1) Typické hodnoty produktu s akustickou vrstvou vlny. Další akustická řešení najdete na stránkách týkajících se technických údajů o kovech. (2) Pouze pro systémy Clip In se silikonovými pojivy. (3) Veškeré produkty Orcal Plain splňují normu ISO 3. Nejnovější informace najdete na webových stránkách

7 VÝBĚR PRODUKTU PODLE VLASTNOSTÍ Reakce na požár Akustické vlastnosti Odrazivost světla (%) Odolnost vůči vlhkosti (% RH) Hygiena Antimikrobiální úprava Kvalita vzduchu Odolnost vůči poškrábání dolnost vůči nárazu Recyklovaný obsah Sound Systems Specifické oblasti a w NRC Dncw (db) Canopies Bioguard Plain A2-s1, d0 0.15(L) omyvatelný Antibakteriální úprava ISO 5 40% Bioguard Acoustic A2-s1, d0 0.60(H) omyvatelný Antibakteriální úprava ISO 5 40% Parafon Hygien A2-s1, d vysokotlaké vodní čistění ISO 5 20% Mylar A2-s1, d0 0.10(L) omyvatelný ISO 4 40% Ceramaguard A1 0.55(MH) otíratelnost 40% Newtone A2-s1, d0 0.10(L) omyvatelný 20% Ultima Canopy A2-s1, d0 * * N/A pomocí suché tkaniny 40% Infusions Canopy * * * N/A N/A 70 omyvatelný 40% Axiom Canopy N/A omyvatelný 40% * * * pomocí suché Orcal Canopy B-s2, d0 N/A tkaniny 40% * * Pro podrobnější informace týkající se stránky s údaji o produktu kontaktujte ITS. * Požár Stavební normy (tam, kde se dají použít) vyžadují, aby budovy splňovaly příslušné standardy eurotřídy pro reakci na požár podle oblasti aplikace. Produkty Armstrong byly testovány podle koordinovaných Evropských norem reakce na požár a splňují minimální požadavky na parametry. Antimikrobiální vlastnosti Kontrola biokontaminace je ve zdravotnictví velmi důležitá, obzvláště pak v nemocnicích a na klinikách. Stropní podhledy Armstrong nepodporují bujení hub/plísní anebo kvasinek a produkty mohou být používány v jakékoli oblasti. Nátěr Armstrong Bioguard omezuje bujení baktérií, plísní a kvasinek. Tato speciální nátěrová konečná úprava může být čistěna a dezinfikována. Akustika Obyvatel prostoru kanceláře, učebny, obchodu anebo podobného prostředí potřebuje: - Srozumitelnost slyšet a být slyšen - Soukromí nebýt odposloucháván - Koncentrace nebýt rušen. Optimální akustické klima bude dosaženo správnou kombinací zvukové pohltivosti a zvukové izolace a může být doplněno používáním aktivní akustiky. Odrazivost světla Odrazivost světla je schopnost povrchu odrážet světlo. Měří se jako poměr světla dopadajícího a světla odraženého a uvádí se v procentech. Kvalita vzduchu Armstrong nabízí speciální řešení k omezení množství částic nesených vzduchem v prostředí čisté místnosti. Produkty jsou testovány normou ISO Odolnost proti poškrabání Vyšší úroveň odolnosti proti poškrabání hodnocená testem Hess-rake. Odolnost proti nárazu Časté odstraňování desek stropního podhledu, zvláště pak v oblastech, kde jsou umístěny servisní prvky, může znamenat, že bude požadována vyšší úroveň odolnosti proti nárazu. Tato kategorie - úroveň pevnosti a odolnosti proti nárazu byla společností Armstrong zdokonalena. Odolnost vůči vlhkosti Stropní podhledy musejí čelit čím dát tím více náročným vlhkostním podmínkám, jako jsou podhledy v programech fast track v budovách s přerušovaným vytápěním anebo klimatizací, v prostorách s vysokou koncentrací lidí, v konstrukcích vystavených vlivům venkovního prostředí apod. Pro splnění těchto požadavků Armstrong nyní nabízí širokou škálu produktů vhodných k montáži v podmínkách s až 95% relativní vlhkostí. Některé z těchto produktů jsou určeny i do extrémních podmínek s až 100% relativní vlhkostí. Hygiena Frekvence a metoda čistění stropního podhledu se u různých aplikací liší - od obyčejného čistění tkaninou až po vysokotlaké vodní čistění. Stropní podhledy musí také odolávat dezinfekčním prostředkům určeným pro zdravotnická zařízení. Podrobnější informace - viz čistění & údržba. Recyklovaný obsah Značná část našich produktů je vyrobena použitím speciálních recyklovaných surovin. Jsou uvedeny v našich materiálech v souladu s ISO 4001:2001. Desetiletá záruka Armstrong World Industries zaručuje, že u produktů Armstrong označených 95% RH nedojde po dobu deseti let k průhybu* vzniklému v důsledku použitého materiálu anebo montážního postupu, počítáno od doby, kdy byl materiál namontován v souladu s podmínkami uvedenými naproti. * Pozn.: Maximální průhyb je definován v normě EN
