1

2

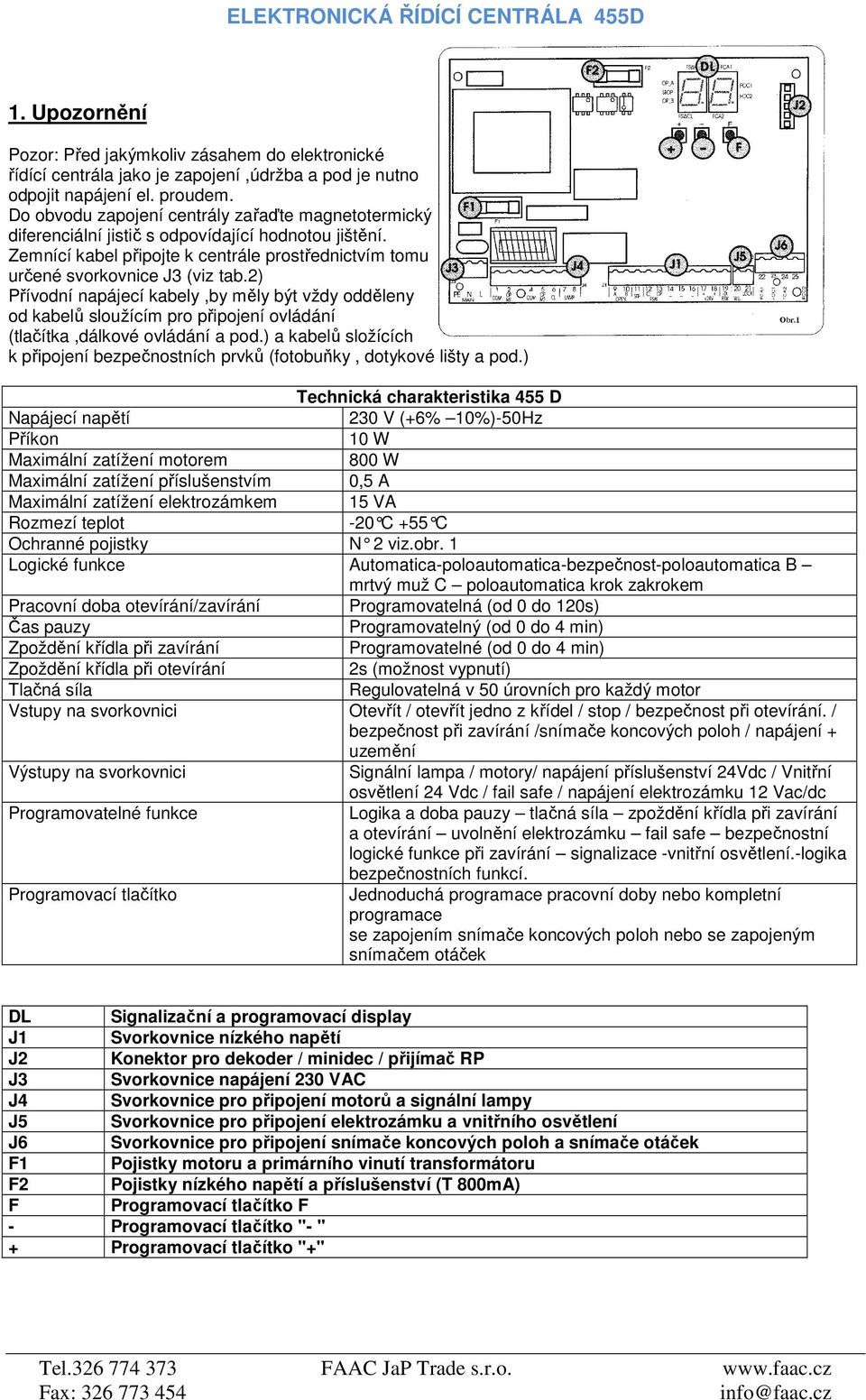

3 ELEKTRONICKÁ ŘÍDÍCÍ CENTRÁLA 455D 1. Upozornění Pozor: Před jakýmkoliv zásahem do elektronické řídící centrála jako je zapojení,údržba a pod je nut odpojit napájení el. proudem. Do obvodu zapojení centrály zařaďte magnetotermický diferenciální jistič s odpovídající hodtou jištění. Zemnící kabel připojte k centrále prostřednictvím tomu určené svorkovnice J3 (viz tab.2) Přívodní napájecí kabely,by měly být vždy odděleny od kabelů sloužícím pro připojení ovládání (tlačítka,dálkové ovládání a pod.) a kabelů složících k připojení bezpečstních prvků (fotobuňky, dotykové lišty a pod.) Technická charakteristika 455 D Napájecí napětí 230 V (+6% 10%)-50Hz Příkon 10 W Maximální zatížení motorem 800 W Maximální zatížení příslušenstvím 0,5 A Maximální zatížení elektrozámkem 15 VA Rozmezí teplot -20 C +55 C Ochranné pojistky N 2 viz.obr. 1 Logické funkce Automatica-poloautomatica-bezpečst-poloautomatica B mrtvý muž C poloautomatica krok zakrokem Pracovní doba otevírání/zavírání Programovatelná (od 0 do 120s) Čas pauzy Programovatelný (od 0 do 4 min) Zpoždění křídla při zavírání Programovatelné (od 0 do 4 min) Zpoždění křídla při otevírání 2s (možst vypnutí) Tlačná síla Regulovatelná v 50 úrovních pro každý motor Vstupy na svorkovnici Otevřít / otevřít jed z křídel / stop / bezpečst při otevírání. / bezpečst při zavírání /snímače koncových poloh / napájení + uzemění Výstupy na svorkovnici Signální lampa / motory/ napájení příslušenství 24Vdc / Vnitřní osvětlení 24 Vdc / fail safe / napájení elektrozámku 12 Vac/dc Programovatelné funkce Logika a doba pauzy tlačná síla zpoždění křídla při zavírání a otevírání uvolnění elektrozámku fail safe bezpečstní logické funkce při zavírání signalizace -vnitřní osvětlení.-logika bezpečstních funkcí. Programovací tlačítko Jedduchá programace pracovní doby nebo kompletní programace se zapojením snímače koncových poloh nebo se zapojeným snímačem otáček DL Signalizační a programovací display J1 Svorkovnice nízkého napětí J2 Konektor pro dekoder / minidec / přijímač RP J3 Svorkovnice napájení 230 VAC J4 Svorkovnice pro připojení motorů a signální lampy J5 Svorkovnice pro připojení elektrozámku a vnitřního osvětlení J6 Svorkovnice pro připojení snímače koncových poloh a snímače otáček F1 Pojistky motoru a primárního vinutí transformátoru F2 Pojistky nízkého napětí a příslušenství (T 800mA) F Programovací tlačítko F - Programovací tlačítko "- " + Programovací tlačítko "+"

4 celkové otevření otevření křídla 1 Pozn: kondenzátory jsou dodávány spolu s pohony Pro připojení fotobuněk a bezpečstních prvků viz. odstavec 4.1. (str.39) sn.koncových poloh 4.1. Připojení fotobuněk a dalších bezpečstních zařízení Před připojením fotobuněk nebo jiných bezpečstních zařízení je vhodné vybrat typ zapojení podle oblasti,která má být zařízením chráněna. (viz. obr. 3) Zařízení pro zajištění bezpečsti při zavírání/otevírání Zařízení pro zajištění bezpečsti při zavírání Zařízení pro zajištění bezpečsti při otevírání Zařízení pro zajištění bezpečsti při otevírání: Působí pouze v období otevírání křídel vrat. Jsou proto vhodná pro ochranu proti přivření mezi křídla pevné části stavby,jako jsou například okolní zdi apod. Zřízení pro zajištění bezpečsti při zavírání: Působí pouze v období zavírání křídel vrat. Jsou proto vhodná pro ochranu proti přivření osob nebo předmětů mezi křídla. Zařízení pro zajištění bezpečsti při otevírání a zavírání: Působí jak při otevírání tak při zavírání vrat. Proto jsou vhodná jako ochrana před nárazem křídel při pohybu v obou směrech.

5 FAAC doporučuje zapojení podle schéma obr.4 ( v případě,že jsou přítomny pevné překážky při otevírání) a zapojení podle schéma obr. 5 (nejsou - li přítomny pevné překážky) POZNÁMKA: Mají-li dvě zařízení steju funkci (při zavírání nebo při otevírání) musí se zapojit do série (viz obr.12) Používají se uzavřené kontakty N.C. Zapojení jedho páru fotobuněk pro ochranu při zavírání, jedho páru pro ochranu při otevírání a jedho páru pro ochranu při otevírání i zavírání (doporučené schéma) obr.4 Obr.4 Zapojení jedho páru fotobuněk pro ochranu při zavírání a druhého pro ochranu při zavírání a otevírání (doporučené schéma zapojení). Obr. 5 Obr. 5

6 Zapojení jedho bezpečstního zařízení pro ochranu při zavírání a druhého pro ochranu při otevírání. Obr. 6 Obr. 6 Zapojení v případě,že nejsou připojena žádná bezpečstní zařízení. Obr. 7 Obr.7 Obr: 8 Zapojení jedho páru fotobuněk pro zajištění bezpečsti při otevírání. Obr: 9 Zapojení jedho páru fotobuněk pro zajištění bezpečsti při zavírání. Obr.8 Obr.9 Zapojení jedho páru fotobuněk pro zajištění bezpečsti při otevírání a druhého při zavírání. Obr. 10 Zapojení dvou párů fotobuněk pro zajištění bezpečsti při zavírání. Obr. 11 Obr.10 Obr.11

7 Zapojení dvou uzavřených kontaktů N.C. do série (např. fotobuňky nebo stop tlačítko) Obr:12 Zapojení dvou otevřených kontaktů N.A. paralelně (např:open A nebo Open B Obr: Svorkovnice J 3 - Napájení (obr.2) PE: Zapojení uzemnění N : Napájení 230V - (nulák) L : Napájení 230 V - ( fáze) POZN: Pro správu funkci zařízení je nutné připojení uzemnění ke svorkovnici. Připojte do obvodu řízení také diferenciální elektromagnetický jistič Svorkovnice J4 - Motory a signální lampa (obr 2) M1 : COM / OP / CL : Připojení motoru 1 Používá se v případě jedkřídlé brány M2 : COM / OP / CL : Připojení motoru 2 Nepoužívá se v případě jedkřídlé brány LAMP : Výstup pro signální lampu (230 V stř) 4.4. Svorkovnice J 1 - Příslušenství ( obr.2) OPEN A - Příkaz pro úplné otevření (N.A.): Svorka pro připojení jakéhokoliv typu zařízení dávajícího impuls pro úplné otevření obou křídel vrat. Při instalaci více zařízení zapojujte kontakty N.A.jedtlivých paralelně (viz. obr 13) OPEN B - Příkaz pro částečné otevření (N.A) / Zavření: Svorka pro připojení jakéhokoliv impulsního zařízení,které uzavřením kontaktu zajistí otevření,případně zavření křídla poháněného motorem M1. Při nastavení logiky B nebo C zavírá vždy obě křídla. Při instalaci více impulsních zařízení zajišťujících částečné otevření zapojujte jedtlivé kontakty vždy paralelně.(viz obr. 13) STP - Kontakt STOP (N.C.) jedná se o jakékoliv tlačítko nebo zařízení, které otevřením kontaktu zajistí zastavení křídel. Pro instalaci různých zařízení zajišťujících zastavení křídel se zapojují jejich uzavřené kontakty N.C. do série. (viz.obr 12) Pozn: Není.li zapoje žádné zařízení dávající impuls pro zastavení,je třeba svorky STP přemostit. CLFSW - svorka pro připojení jakéhokoliv bezpečstního zařízení při zavírání. (N.C.): Cílem zařízení připojených k těmto svorkám,je chránit oblast,ve které se pohybují křídla vrat při zavírání proti přivření osob nebo předmětů. V případě nastavení logiky A-S-E-EP se křídla vrat po impulsu zastaví a změní směr pohybu nebo změní směr pohybu, jakmile je kontakt zařízení uvolněn.(viz programování pomocí přepínačů DS2 - SW2) Při nastavení logiky B a C dojde po impulsu při zavírání k zastavení pohybu. Nikdy se nezmění směr pohybu po impulsu ve fázi otevírání. Jsou -li bezpečstní zařízení v činsti v době,kdy je brána otevřena zamezí jejímu zavírání. POZN: Nepoužívají -li se bezpečstní zařízení pro zavírání přemostěte svorky CL a TX FSW viz.(obr.7)

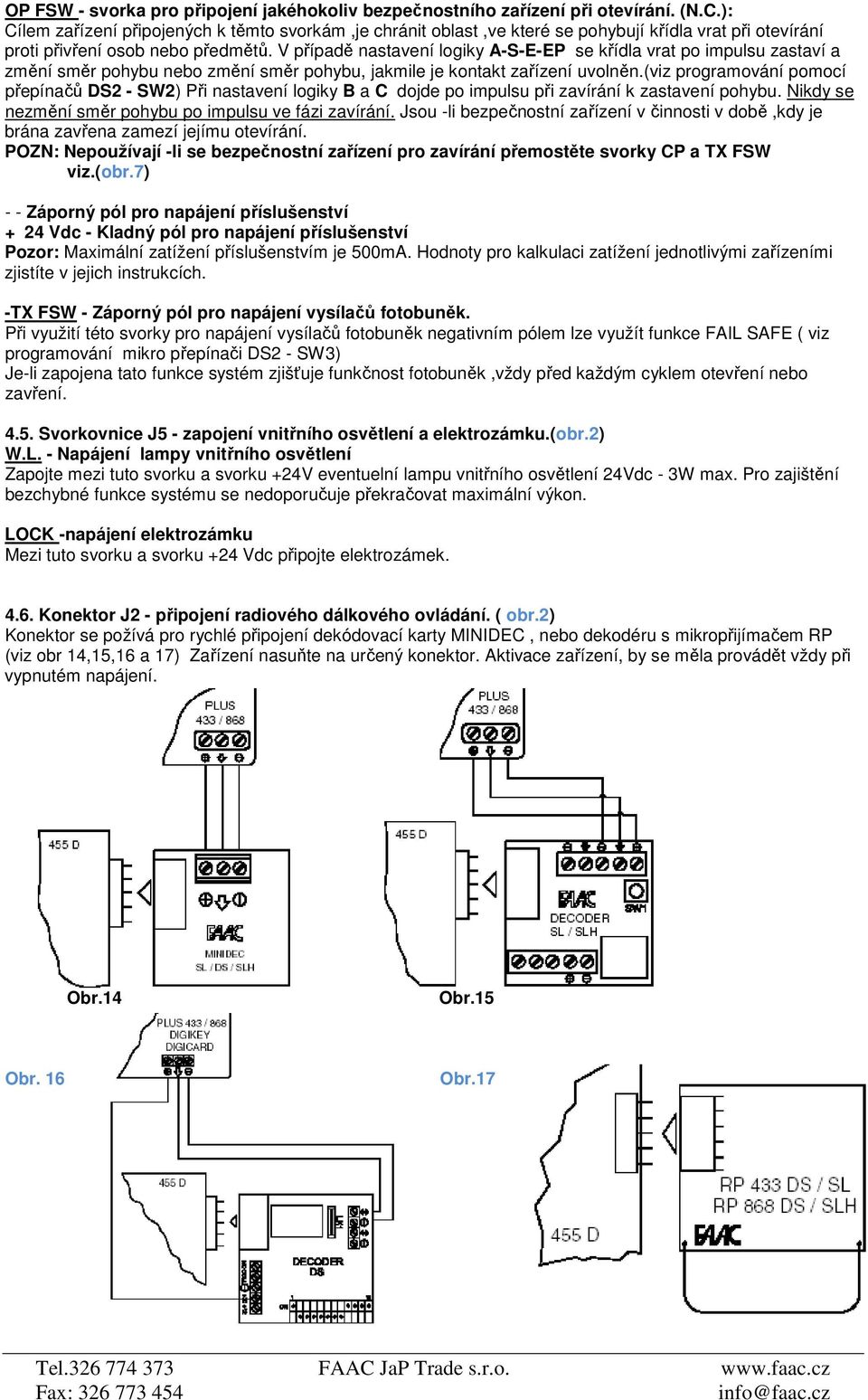

8 OP FSW - svorka pro připojení jakéhokoliv bezpečstního zařízení při otevírání. (N.C.): Cílem zařízení připojených k těmto svorkám,je chránit oblast,ve které se pohybují křídla vrat při otevírání proti přivření osob nebo předmětů. V případě nastavení logiky A-S-E-EP se křídla vrat po impulsu zastaví a změní směr pohybu nebo změní směr pohybu, jakmile je kontakt zařízení uvolněn.(viz programování pomocí přepínačů DS2 - SW2) Při nastavení logiky B a C dojde po impulsu při zavírání k zastavení pohybu. Nikdy se nezmění směr pohybu po impulsu ve fázi zavírání. Jsou -li bezpečstní zařízení v činsti v době,kdy je brána zavřena zamezí jejímu otevírání. POZN: Nepoužívají -li se bezpečstní zařízení pro zavírání přemostěte svorky CP a TX FSW viz.(obr.7) - - Záporný pól pro napájení příslušenství + 24 Vdc - Kladný pól pro napájení příslušenství Pozor: Maximální zatížení příslušenstvím je 500mA. Hodty pro kalkulaci zatížení jedtlivými zařízeními zjistíte v jejich instrukcích. -TX FSW - Záporný pól pro napájení vysílačů fotobuněk. Při využití této svorky pro napájení vysílačů fotobuněk negativním pólem lze využít funkce FAIL SAFE ( viz programování mikro přepínači DS2 - SW3) Je-li zapojena tato funkce systém zjišťuje funkčst fotobuněk,vždy před každým cyklem otevření nebo zavření Svorkovnice J5 - zapojení vnitřního osvětlení a elektrozámku.(obr.2) W.L. - Napájení lampy vnitřního osvětlení Zapojte mezi tuto svorku a svorku +24V eventuelní lampu vnitřního osvětlení 24Vdc - 3W max. Pro zajištění bezchybné funkce systému se nedoporučuje překračovat maximální výkon. LOCK -napájení elektrozámku Mezi tuto svorku a svorku +24 Vdc připojte elektrozámek Konektor J2 - připojení radiového dálkového ovládání. ( obr.2) Konektor se požívá pro rychlé připojení dekódovací karty MINIDEC, nebo dekodéru s mikropřijímačem RP (viz obr 14,15,16 a 17) Zařízení nasuňte na určený konektor. Aktivace zařízení, by se měla provádět vždy při vypnutém napájení. Obr.14 Obr.15 Obr. 16 Obr.17

9 4.7. Svorkovnice J6 pro připojení snímačů koncových poloh nebo snímače otáček tato svorkovnice je připravena pro připojení snímače koncových poloh při otevírání a při zavírání.dle nastaveného programu může řídící jedtka pomocí tohoto vstupu spouštět například zpomalení brány v koncových polohách nebo zastavování pohybu křídel.vstupy pro snímače koncových poloh je třeba přemostit v případě,že některý není zapojen.(není-li zapojen žádný není třeba vstupy přemosťovat). Stejným způsobem je mož zapojit také snímače polohy v případě použití pohonů pro křídlová vrata a tím zajistit například zpomalování v koncových polohách nezávisle na pracovní době.koncové snímače a snímače otočení je mož použít také pro zastavení pohybu křídel bez nutsti dojezdu k mechanickému dorazu. Pro zapojení je třeba se řídit dle obr. 18,19, a 20. FCA1 - Snímač konc. polohy při otevření křídla č.1 FCC1 - Snímač konc. polohy při zavírání křídla č. 1 FCA2 - Snímač konc. polohy při otevření křídla č.2 FCC2 - Snímač konc. polohy při zavírání křídla č Programování Aby bylo mož programovat automatické funkce centrály,je třeba uvédst do chodu funkci PROGRAMACE Programování lze rozdělit na dvě části: základní a kompletní 5.1. Základní programování: Pro vstup do základního způsobu programování slouží tlačítko F: Stlačením (a přidržením ) se objeví na displeji název první funkce. Uvolněním tlačítka se na displeji zobrazí hodta dané funkce, kterou je mož modifikovat tlačítky + a Opětným stlačením (a přidržením ) tlačítka F se objeví na displeji název následující funkce.atd. Jakmile dospějeme k poslední funkci stlačením tlačítka F vystoupíme ze stavu programace a displej je zvu ve stavu vstupu. Následující tabulka zobrazuje sekvenci jedtlivých funkcí, které je možné v základním režimu nastavit.

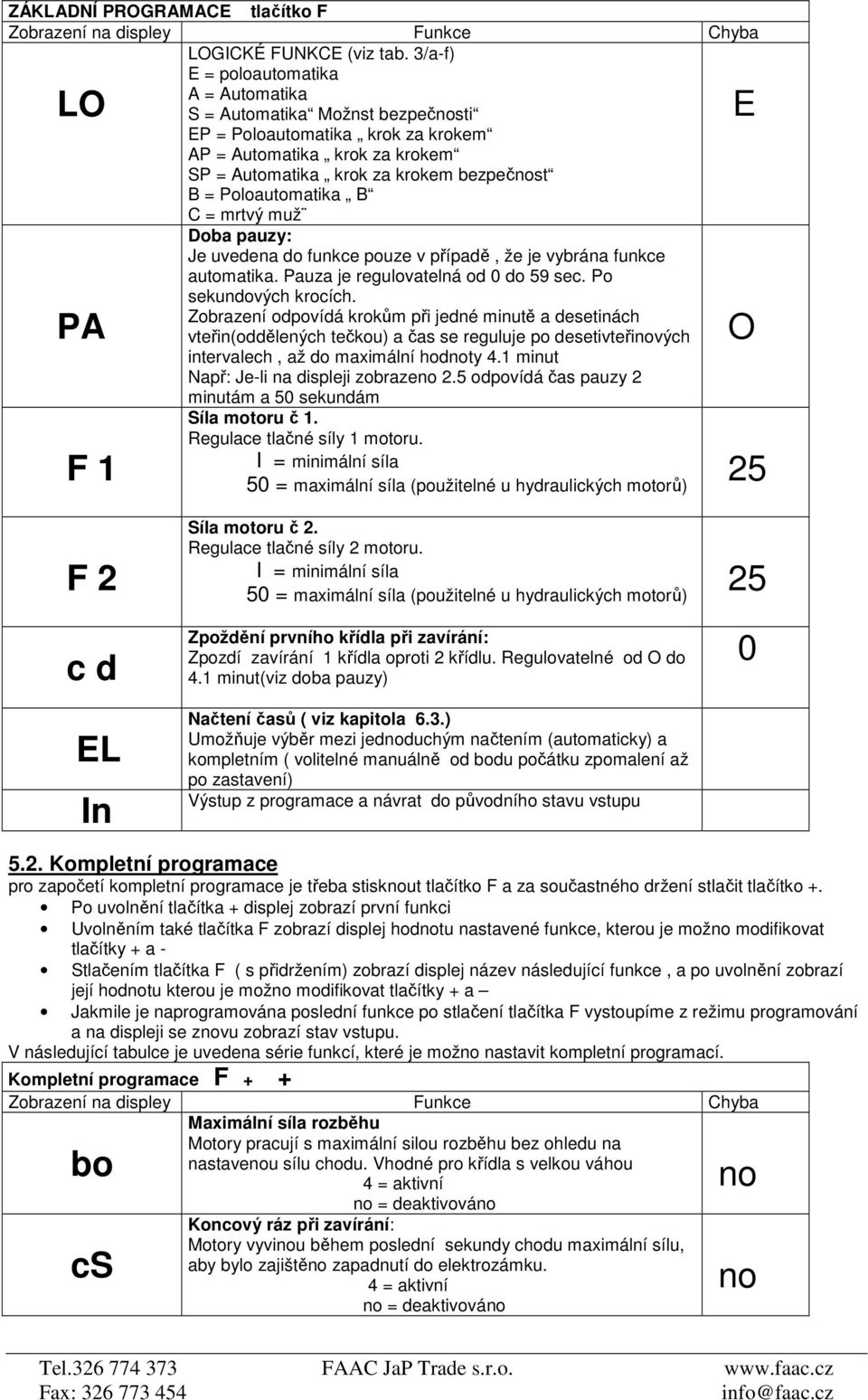

10 ZÁKLADNÍ PROGRAMACE tlačítko F Zobrazení na displey Funkce Chyba LOGICKÉ FUNKCE (viz tab. 3/a-f) E = poloautomatika A = Automatika LO S = Automatika Možnst bezpečsti E EP = Poloautomatika krok za krokem AP = Automatika krok za krokem SP = Automatika krok za krokem bezpečst B = Poloautomatika B C = mrtvý muž Doba pauzy: Je uvedena do funkce pouze v případě, že je vybrána funkce automatika. Pauza je regulovatelná od 0 do 59 sec. Po sekundových krocích. Zobrazení odpovídá krokům při jedné minutě a desetinách PA vteřin(oddělených tečkou) a čas se reguluje po desetivteřivých O intervalech, až do maximální hodty 4.1 minut Např: Je-li na displeji zobraze 2.5 odpovídá čas pauzy 2 minutám a 50 sekundám F 1 Síla motoru č 1. Regulace tlačné síly 1 motoru. I = minimální síla 50 = maximální síla (použitelné u hydraulických motorů) 25 F 2 c d EL In Síla motoru č 2. Regulace tlačné síly 2 motoru. I = minimální síla 50 = maximální síla (použitelné u hydraulických motorů) 25 Zpoždění prvního křídla při zavírání: Zpozdí zavírání 1 křídla oproti 2 křídlu. Regulovatelné od O do 4.1 minut(viz doba pauzy) Načtení časů ( viz kapitola 6.3.) Umožňuje výběr mezi jedduchým načtením (automaticky) a kompletním ( volitelné manuálně od bodu počátku zpomalení až po zastavení) Výstup z programace a návrat do původního stavu vstupu Kompletní programace pro započetí kompletní programace je třeba stiskut tlačítko F a za součastného držení stlačit tlačítko +. Po uvolnění tlačítka + displej zobrazí první funkci Uvolněním také tlačítka F zobrazí displej hodtu nastavené funkce, kterou je mož modifikovat tlačítky + a - Stlačením tlačítka F ( s přidržením) zobrazí displej název následující funkce, a po uvolnění zobrazí její hodtu kterou je mož modifikovat tlačítky + a Jakmile je naprogramována poslední funkce po stlačení tlačítka F vystoupíme z režimu programování a na displeji se zvu zobrazí stav vstupu. V následující tabulce je uvedena série funkcí, které je mož nastavit kompletní programací. Kompletní programace F + + Zobrazení na displey Funkce Chyba bo Maximální síla rozběhu Motory pracují s maximální silou rozběhu bez ohledu na nastaveu sílu chodu. Vhodné pro křídla s velkou váhou = deaktivová cs Koncový ráz při zavírání: Motory vyviu během poslední sekundy chodu maximální sílu, aby bylo zajiště zapadnutí do elektrozámku. = deaktivová

11 rs od FS PF EL SP Ph Ad AS nc Uvolnění elektrozámku při otevírání: Dříve než začu motory otevírat křídla zatlačí křídlo směrem jako při zavírání po dobu 2 sekund tak, aby došlo k uvolnění elektrozámku = deaktivová Zpoždění 2. křídla při otevírání (2 s) Umožňuje zpoždění druhého křídla při otevírání tak, aby nedocházelo k blokaci jedho křídla druhým při současném otevření = deaktivová Fail safe: Tato funkce aktivuje proces při kterém dojde k otestování funkce fotobuněk před každým započetím pohybu. = deaktivová Světelná signalizace: Umožňuje aktivaci světelné signalizační lampy 5 s. před započetím pohybu. = deaktivová Elektrozámek u křídla č.2 Umožňuje použití elektrozámku na křídle č.2 místo na křídle č 1 = deaktivová Indikační světlo: Při výběru znaku O funguje světlo jako standardní indikační lampa ( svítí po dobu otevírání a po dobu pauzy, při zavírání bliká, v uzavřeném stavu je zhasnutá) Rozdílné hodty odpovídají nastavení času po který lampa svítí jako vnitřní osvětlení garáže 0 až 59 s.nastavování po 1 sekundových krocích hodt 0 a 59 po 10 sekundových krocích 1,0 až 4,1 0 = standardní indikační světlo 1 a 4,1 = časově nastavitelný výstup Fotobuňky při zavírání změní chod jakmile se uvolní: Aktivuje se v případě požadavku na změnu chodu vrat po uvolnění fotobuněk v případě zavírání vrat. Při závadě změní chod okamžitě. = deaktivová Funkce A.D.M.A.P. Zavedením této funkce se aktivuje chování bezpečstních prvků odpovídající Francouzské rmě NFP 25/362 = deaktivová Žádost o asistenci(kombivané s přidruženými funkcemi) Je-li tato funkce aktivovaná (je mož ji aktivovat s přidružeu funkcí,jako je programování cyklů ) zajistí, že při každém impulsu OPEN se aktivuje signální lampa na dobu 8 vteřin před otevřením. To může být výhodné pro programování vstupů při programované údržbě. Programování cyklů: Umožňuje naprogramování počtu provedených operací, které zařízení má vykonat.je mož programovat od 0 do tisíce cyklů. Tuto funkci je mož využít pro vyzkoušení karty nebo pro stavení počtu cyklů po kterých musí přijít servisní zásah 0 0

12 EC In Citlivost anti-crushing: Jestli je připojený gatecoder,citlivost nastavte Y = nízká = vysoká Extra pracovní čas: Jestli není připojen gatecoder a koncové spínače,aktivujte extra pracovní čas Y = aktivní = Neaktivní Výstup z programování a návrat do stavu úvodu do programace 6. Uvedení do funkce 6.1. Zkouška LED diod Na ploše řídící centrály je umístěn displej se dvěma číselnými znaky, která indikují v případě, že není centrála v režimu nastavování, stav jedtlivých vstupů. Na obrázku 21 jsou zobrazeny jedtlivé segmenty znaků a jejich korespondence s funkcí jedtlivých vstupů. Následující tabulka zobrazuje stav jedtlivých diod v závislosti na stavu vstupu,kterému odpovídají. Platí že: LED svítí = uzavřený kontakt LED nesvítí = otevřený kontakt Srovnání stavů jedtlivých diod nabízí následující tabulka : LED dioda SVÍTÍ NESVÍTÍ OP_A Impulz je aktivován Impulz není aktivní OP_B Impulz je aktivován Impulz není aktivní STOP Impulz není aktivní Impulz je aktivován FSWCL Bezpečstní zař. je volné Bezpečstní zař. je obsazené FSWOP Bezpečstní zař. je volné Bezpečstní zař. je obsazené FCA 1 (pokud je používán) Koncový spínač je volný Koncový spínač je sepnutý FCC 1 (pokud je používán) Koncový spínač je volný Koncový spínač je sepnutý FCA 2 (pokud je používán) Koncový spínač je volný Koncový spínač je sepnutý FCC 2 (pokud je používán) Koncový spínač je volný Koncový spínač je sepnutý Pozn. Tučně vytištěné znázorňuje stav diod s bráu ve stavu uzavřeném.

13 6.2 Zkouška směru otáčení a tlačné síly 1. Naprogramujte veškeré požadované funkce,tak jak je uvede v kapitole Odpojte napájení celého zařízení 3. Odblokujte pohony a ručně postavte křídlo vrat do pozice odpovídající polovině úhlu odpovídajícímu otevřené pozici 4. Zvu zablokujte pohony 5. Připojte napájecí napětí 6. Pošlete impuls pro otevření OPEN A (obr.2) a prověřte, zda došlo k otevření křídel vrat. POZN: Dojde-li k zavírání při prvním impulsu OPEN A, je třeba změnit zapojení motoru na svorkovnici řídící centrály 455 D. Hnědý kabel je třeba zaměnit za černý. 7. Vyzkoušejte sílu jedtlivých pohonů a v případě nutsti ji modifikujte. POZN: Používají-li se hydraulické motory,programuje se síla na maximum. 8. Zastavte pohyb křídel impulsem STOP 9. Odblokujte pohony, zavřete křídla a zvu pohony připojte. 6.3 Nastavení pracovní doby POZOR: během procesu výuky časů jsou bezpečstní prvky odpojeny. Z tohoto důvodu je třeba realizovat veškeré operace s opatrstí a vyhnutím se kontaktu s pohybujícími se křídli. Doba běhu, uzavírání/otevírání je stavena prostřednictvím načtení časů běhu, které jsou závislé na tom,zda je použito koncových spínačů nebo snímačů poloh (Gatecoder) Normální nastavení pracovní doby Normálním nastavením doby běhu se rozumí nastavení bez snímačů koncových poloh a bez snímače polohy (Gatecoder). Může probíhat ve dvou odlišných režimech - Jedduché nastavení času běhu Vyzkoušejte,zda jsou křídla vrat uzavřená, poté vstupte do programu "Základní progamace" vyberte funkci načtení časů a stiskněte po dobu jedné sekundy tlačítko +. Displej začne blikat a křídla začu otevírat. Vyčkejte, až křídla ukončí svou dráhu otevírání dojezdem na koncové dorazy,poté vyšlete impuls OPEN A ( klíčovým ovladačem, nebo radiovým ovladačem) pohyb křídel tím bude ukončen a displej přestane blikat. Proces je tím ukončen a vrata mohou začít fungovat. - Kompletní nastavení času běhu Prověřte, zda jsou obě křídla uzavřená a vstupte do "Základní programace" vyberte funkci nastavení času běhu a po dobu 3 vteřin mějte stisknuté tlačítko +, displej začne blikat a křídlo 1 se dá do pohybu ve směru otevírání. Prostřednictvím impulsu OPEN A (řízení impulsů klíčovým ovladačem nebo dálkovým ovládáním) se nastavují následující funkce: 1 OPEN - Zpomalení 1 křídla při otevírání 2 OPEN -Zastavení 1 křídla při otevírání a uvedení do pohybu otevírání křídla 2 3 OPEN - Zpomalení 2 křídla při otevírání 4 OPEN - Zastavení otevírání křídla 2 a okamžité zavírání křídla 2 5 OPEN - Zpomalení 2 křídla při zavírání 6 OPEN - Zastavení zavírání křídla 2 a uvedení křídla 1 do chodu ve směru zavírání 7 OPEN - Zpomalení křídla 1 ve směru zavírání 8 OPEN - Zastavení křídla 1 v uzavřeném stavu POZN: Je - li požadová vyloučení zpomalování křídla v koncových polohách je třeba počkat a po dojezdu křídla na zarážku v koncové poloze vyslat dva impulsy OPEN jdoucí rychle za sebou (max. jedna vteřina) Jedná-li se pouze o jedkřídlá vrata je třeba po skončení cyklu otevírání vyslat 5 impulsů OPEN až se křídlo začne opět zavírat. Dále se pokračuje standardním postupem Nastavení pomocí snímačů koncových poloh Nastavení pomocí snímačů koncových poloh může probíhat ve dvou odlišných režimech: - Jedduché nastavení: Vyzkoušejte zda jsou křídla brány uzavřena a vstupte do "základního programování" vyberte funkci NASTAVENÍ ČASŮ stiskněte po dobu jedné sekundy tlačítko +. Display začne blikat a křídla se začu otevírat. Křídla se zastaví jakmile dorazí na snímač koncové polohy otevře, je ovšem zapotřebí dát ještě zařízení impulz OPEN A (dálkovým ovladačem,klíčovým ovladačem,tlačítkem apod.) aby byl dokončen cyklus.jakmile se tak stane display přestane blikat a celý proces programování je ukončen.brána je připravena k používání.

14 - Kompletní nastavení: Zjistěte zda jsou křídla uzavřena vstupte do "základního programování" vyberte funkci NASTAVENÍ ČASŮ podržte stlačené tlačítko + po více než 3 vteřiny. Display začne blikat a první křídlo se začne otevírat. Křídla se automaticky zastaví při dojezdu ke snímačům koncových poloh. Pomocí impulsů OPEN A (dálkovým ovladačem, tlačítkem a pod.) je zapotřebí zařízení informovat o dokončení jedtlivých kroků: FCA 1 - Zpomalení při otevírání křídla 1 1 OPEN - Zastavení otevírání křídla 1 a započetí otevírání křídla 2 FCA 2 - Zpomalení při otevírání křídla 2 2 OPEN - Zastavení otevírání křídla 2 a započetí opětovného zavírání křídla 2 FCC2 - Zpomalení při zavírání křídla 2 3 OPEN - Zastavení zavírání křídla 2 a započetí zavírání křídla 1 FCC1 - Zpomalení při zavírání křídla 1 4 OPEN - Uzavření křídla 1 Display přestane blikat a zařízení je připrave pro zahájení funkce. Poznámka: je -li zapotřebí elimivat zpomalování v některých fázích je zapotřebí vyslat impuls OPEN během 1 vteřiny po zásahu koncového spínače. Nejsou-li v některých polohách koncové snímače nainstalovány zajistěte zpomalování pohybu křídla vysláním impulsu OPEN (čímž se nahradí zastavení pomocí snímače koncových poloh) Jedná-li se o bránu pouze s jedním křídlem,je zapotřebí realizovat celý cyklus. Jakmile je ukonče otevírání křídla vyšleme 5 x impuls OPEN až se křídlo začne zavírat.dále pokračujeme dle návodu Nastavení časů pomocí snímače polohy (gatecoder) Nastavení pomocí snímače polohy může probíhat ve dvou odlišných režimech: - Jedduché nastavení: Vyzkoušejte zda jsou křídla brány uzavřena a vstupte do "základního programování" vyberte funkci NASTAVENÍ ČASŮ stiskněte po dobu jedné sekundy tlačítko +. Display začne blikat a křídla se začu otevírat. Křídla se zastaví když dorazí do koncové polohy otevře.jakmile se tak stane display přestane blikat a celý proces programování je ukončen.brána je připravena k používání s nastaveným pevným zpomalováním. - Kompletní nastavení: Zjistěte zda jsou křídla uzavřena vstupte do "základního programování" vyberte funkci NASTAVENÍ ČASŮ podržte stlačené tlačítko + po více než 3 vteřiny. Display začne blikat a první křídlo se začne otevírat. Křídla se automaticky zastaví při dojezdu ke snímačům koncových poloh. Pomocí impulsů OPEN A (dálkovým ovladačem, tlačítkem a pod.) je zapotřebí zařízení informovat o dokončení jedtlivých kroků: 1 OPEN - Zpomalování křídla 1 při otevírání (Křídlo se automatický zastaví jakmile dorazí na mechanický doraz) 2 OPEN - Započetí otevírání křídla 2 3 OPEN - Zpomalování křídla 2 při otevírání (Křídlo se automatický zastaví jakmile dorazí na mechanický doraz) 4 OPEN - Započetí zavírání křídla 2 5 OPEN - Zpomalování křídla 2 při zavírání (Křídlo se automatický zastaví jakmile dorazí na mechanický doraz) 6 OPEN - Započetí zavírání křídla 1 7 OPEN - Zpomalování křídla 1 při zavírání (Křídlo se automatický zastaví jakmile dorazí na mechanický doraz) Display přestane blikat a brána je připravena pro běžné používání. Poznámka: impuls pro zpomalení je třeba vysílat z určitým předstihem, tak aby nedocházelo k nárazu křídla na mechanickou zarážku v plné rychlosti.(systém by to považoval za překážku) Jedná-li se o bránu pouze s jedním křídlem,je zapotřebí realizovat celý cyklus. Jakmile je ukonče otevírání křídla vyšleme 5 x impuls OPEN až se křídlo začne zavírat.dále pokračujeme dle návodu Nastavení časů pomocí snímačů koncových poloh a snímače polohy (gatecoder) Nastavení pomocí snímače polohy a snímačů koncových poloh, může probíhat ve dvou odlišných režimech: - Jedduché nastavení: Provádí se stejným způsobem,jako nastavení pomocí snímačů koncových poloh. Snímač polohy (gatecoder) slouží pouze jako detektor překážek.

15 - Kompletní nastavení: Provádí se stejným způsobem,jako nastavení pomocí snímačů koncových poloh. Snímač polohy (gatecoder) slouží pouze jako detektor překážek Poznámka: Nejsou-li v některých polohách koncové snímače nainstalovány zajistěte zpomalování pohybu křídla vysláním impulsu OPEN (čímž se nahradí zastavení pomocí snímače koncových poloh) Jedná-li se o bránu pouze s jedním křídlem,je zapotřebí realizovat celý cyklus. Jakmile je ukonče otevírání křídla vyšleme 5 x impuls OPEN až se křídlo začne zavírat.dále pokračujeme dle návodu. 7. Zkouška automatického systému Jakmile dokončíte nastavení vyzkoušejte zda systém funguje bezchybně. Vyzkoušejte především nastaveu sílu pohonů a správu funkci bezpečstních zařízení. LOGIKA E STAV BRÁNY ZAVŘENO OTEVŘENO ZAVÍRÁNÍ OTEVÍRÁNÍ ZABLOKOV ÁNO LOGIKA A STAV BRÁNY ZAVŘENO OTEVŘENO V PAUZE ZAVÍRÁNÍ OTEVÍRÁNÍ ZABLOKOV ÁNO LOGIKA S STAV BRÁNY ZAVŘENO OTEVŘENO V PAUZE ZAVÍRÁNÍ OTEVÍRÁNÍ ZABLOKOV ÁNO IMPULSY IMPULS-A IMPULS-B STOP BEZP.OTEV. BEZP.ZAV. BEZP.OTEV/Z AV Otevře křídla Otevře křídlo (IMPULZ ) (IMPULZ - Okamžitě začne zavírat Okamžitě zavírá křídla Okamžitě začne otevírat křídla Blokuje funkci křídlo Okamžitě otevírá křídlo Zavírá křídla (při zapojeném bezpečstním prvku při zavírání po druhém impulsu otevře) Blokuje funkci (IMPULZ ) (IMPULZ-si zapamatuje) Změní směr pohybu na zavírání IMPULZ - Viz odstavec 5.2 (IMPULZ ) Znehybní se a začne otevírat jakmile se deaktivuje Znehybní se a pokračuje v otevírání jakmile se deaktivuje IMPULSY IMPULS-A IMPULS-B STOP BEZP.OTEV. BEZP.ZAV. BEZP.OTEV/ZA V Otevře křídla a zavírá po Otevře jed křídlo (IMPULZ uplynutí pauzy a zavírá po uplynutí ) (IMPULZ - pauzy Opakuje dobu pauzy Opakuje dobu Zastaví pauzu až do deaktivace Okamžitě začne otevírat křídla Zavírá křídla pauzy Okamžitě otevírá křídlo Blokuje funkci (IMPULZ ) (IMPULZ-si zapamatuje) Změní směr a zavírá IMPULZ - Viz odstavec 5.2 Znehybní se a začne otevírat jakmile se deaktivuje Znehybní se a pokračuje v otevírání jakmile se deaktivuje (IMPULZ ) IMPULZY IMPULZ-A IMPULZ-B STOP BEZP.OTEV. BEZP.ZAV. BEZP.OTEV/ZA V Otevře křídla a zavírá po Otevře jed křídlo (IMPULZ uplynutí pauzy a zavírá po uplynutí ) (IMPULZ - pauzy Okamžitě začne zavírat Okamžitě zavírá Zavírá po 5s křídla Okamžitě začne otevírat křídla Okamžitě začne zavírat křídla Zavírá křídla/la křídlo Okamžitě otevírá křídlo Okamžitě zavírá křídlo Blokuje funkci (IMPULZ ) (IMPULZ-si zapamatuje) Změní směr v zavírání IMPULZ - Viz odstavec 5.2 Znehybní se a začne otevírat jakmile se deaktivuje Znehybní se a pokračuje v otevírání jakmile se deaktivuje (IMPULZ )

16 LOGIKA EP IMPULZY STAV BRÁNY IMPULZ-A IMPULZ-B STOP BEZP.OTEV. BEZP.ZAV. BEZP.OTEV/ZAV Otevře křídla Otevře jed křídlo (IMPULZ ) (IMPULZ - ZAVŘENO OTEVŘENO Okamžitě zavírá křídla (IMPULZ je ) Zastaví pauzu až do deaktivace IMPULZ - Blokuje funkci Viz odstavec 5.2 Znehybní se a začne otevírat ZAVÍRÁNÍ Blokuje funkci (IMPULZ-si zapamatuje) jakmile se deaktivuje OTEVÍRÁNÍ Blokuje funkci Změní směr pohybu v zavírání Znehybní se a pokračuje v otevírání jakmile se ZABLOKOVÁ NO Obrátí směr pohybu křídel obráceným směrem (po impulsu stop vždy zavře) (IMPULZ ) má-li otevírat znehybní IMPULZ má-li zavírat znehybní IMPULZ deaktivuje IMPULZ je znehybněn Logika AP status brány Zavře Impulsy Impuls A Impuls B STOP Bezp. Otevře otevře a zavře po pause otevře a zavře po pause Bezp. Zavře Bezp Ot\zav bez efektu bez efektu bez efektu otevře v pause zavírání zastaví operace zastaví operace re-otevře křídla otevírání zastaví operace reversuje do zavře bez efektu zvunačtení pausy bez efektu bez efektu zvunačtení pausy zamče,po uvolnění reversuje do otevře zamče,po uvolnění pokračuje v otevírání Zabloková Zavře křídla bez efektu bez efektu bez efektu Logika SP status brány Zavře Impulsy Impuls A Impuls B STOP Bezp. Otevře otevře a zavře po pause otevře a zavře po pause Bezp. Zavře Bezp Ot\zav bez efektu bez efektu bez efektu otevře v pause zavírání zastaví operace zastaví operace re-otevře křídla otevírání zastaví operace reversuje do zavře bez efektu po uvolnění zavře po 5 bez efektu po uvolnění zavře po 5 zamče,po uvolnění reversuje do otevře bez efektu zamče,po uvolnění pokračuje v otevírání Zabloková Zavře křídla bez efektu bez efektu bez efektu LOGIKA B IMPULZY STAV BRÁNY IMPULZ-A IMPULZ-B STOP BEZP.OTEV. BEZP.ZAV. BEZP.OTE V/ZAV Otevře křídlo nebo křídla IMPULZ A IMPULZ -B ZAVŘENO IMPULZ -A znehybněny znehybněn znehybněn (IMPULZ A - (IMPULZ A - OTEVŘENO Zavírá křídlo nebo křídla ZAVÍRÁNÍ Změní směr pohybu na zavírání OTEVÍRÁNÍ ZABLOKOVÁ Otevře křídlo nebo křídla Zavírá křídlo NO nebo křídla IMPULZ -B znehybněny Blokuje funkci (IMPULZ A/B ) IMPULZ A znehybněn Zablokuje fungování IMPULZ- A znehybněn IMPULZ- A znehybněn IMPULZ -B znehybněn Zablokuje fungování IMPULZ -B znehybněn IMPULZ -B znehybněn (IMPULZ B - Zablokuje fungování IMPULZ A/B - Zablokuje fungování IMPULZ A/B - (IMPULZ A/B -

17 LOGIKA C IMPULZY STAV BRÁNY IMPULZ-A IMPULZ-B STOP BEZP.OTEV. BEZP.ZAV. BEZP.OTEV/ZAV ZAVŘENO Otevře křídlo nebo křídla IMPULZ -A znehybněny IMPULZ -A znehybněn IMPULZ -B znehybněn (IMPULZ A - OTEVŘENO Zavírá křídlo nebo křídla ZAVÍRÁNÍ OTEVÍRÁNÍ Blokuje funkci Blokuje funkci IMPULZ -B znehybněny Blokuje funkci IMPULZ -A znehybněn Zablokuje fungování IMPULZ A znehybněn IMPULZ -B znehybněn Zablokuje fungování IMPULZ -B znehybněn (IMPULZ B - Zablokuje fungování IMPULZ A/B - Zablokuje fungování IMPULZ A/B -
