Technický katalog dřevocementových schránek BAT G a BAT C

Transkript

1 Technický katalog dřevocementových schránek BAT G a BAT C Kontaktní adresa odborného prodejce:

2 Úvod 1. Prvotřídní zábrana proti úniku tepla k = 0,3 W/m 2 K 2. Výborná ochrana proti hluku zvenčí R w = 47 db 3. Díky uzavřenému systému neobsahuje žádné tepelné mosty 4. Umožnuje snadné omítnutí 5. Značná stabilita - schránka je z jednoho kusu 6. Izolace neobsahuje škodlivý formaldehyd a freon 7. Odolává plísni,hmyzu,vlhkosti a zhoršeným povětrnostním vlivům 8. Délka jedné schránky až 4 m 9. Schránky jsou řezány na míru podle objednaných délek 10. Stejná hloubka osazení u oken a dveří 11. Snadnější průchod ovládacího pásku oproti klasickým předokením roletám 12. Možnost elektrického pohonu 13. Díky zapuštěné schránce je zvýšena ochrana proti vloupání 14. Vnitřek rolety se může instalovat před nebo po provedení vnějších omítek 15. Roletu lze instalovat i do rohů budov, arkýřů a nad oblouková okna. ŘEŠENÍ VEDOUCÍ K POTLAČENÍ EFEKTU STUDENÉHO MOSTU 1 - zajištění ocelovou pružinou - zajiš uje roletu proti nadzvednutí při spuštěné poloze 2 - izolace bez možnosti úniku volného formaldehydu a freónů 3 - omítka 4 - kostra schránky je tvořena výliskem ze směsi dřevité vlny a cementu,tzn.,že na schránce nejsou žádné spáry a je zvýšena její tuhost 5 - díky tepelné izolaci je zabráněno tomu,aby studený vzduch ochlazoval vnitřní stranu obvodové zdi 6 - odnímatelná odklápěcí lišta umožňuje bezproblémovou montáž a opravu

3 Montáž Návod k zabudování 1) Dřevocementové schránky pro rolety jsou hotové stavební dílce dodávané v požadované délce. Uložení truhlíku musí být vždy 150 mm 2) Do délky 1,5 m stačí při betonáži jedno podepření, při větších délkách vícenásobné odpovídající dané délce. Před betonáží je třeba schránku vnějšku navlhčit. Řez konstrukcí: Typ ± 5 3) Kotvení se dává po 50 cm, provádí se rádlovacím drátem o 6 mm, podložka o rozměrech asi 150 x 50 mm, tlouštky 5 mm 4) Betonážní kotvy na bočnicích musí být zabetonovány současně s věncem. Šíře betonové zálivky min. 7,5 cm. Zálivku je nutno na rozdíl od věnce tepelně odizolovat z interiéru. 230 ± ± ± ± ± 5 85 I.etapa: osazení schránky,pouzdra pro zapuštěnou vodící lištu a případně kapsy pro naviják, se provádí během hrubé stavby před osazením oken (nutno už dopředu počítat se správnou polohou okna vzhledem ke schránce) před betonáží stropního věnce. II.etapa: osazení zbylých částí rolety se provádí až po dokončení prací na vnějších omítkách a parapetech 230 ± ± ± 5 min. tlouš ka stěn obvodového heraklitu 25 mmm ± 5 mm

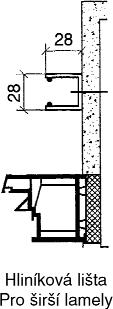

4 Konstrukční detaily Seznam dílů nutných k základní montáži rolety (I. etapa) typ 300,výška oken do 240 cm typ 365,výška oken do 280 cm Bočnice -2 ks. Držáky ložiska -2 ks. Betonážní kotvy Začiš ovací lišta Průchodka Schránka na naviják Základní typy lamel a vodících lišt: Hliníkové lamely zateplené Plastové lamely duté krycí výška 37mm - max.plocha 5,5m 2 krycí výška 42mm - max.plocha 8,0m 2 krycí výška 52mm - max.plocha 8,0m 2 krycí výška 37mm - max.plocha 2,8m 2 krycí výška 55mm - max.plocha 4,6m 2 37

5 Pouzdra Zapuštění pouzder vodících lišt Zapuštění pouzdra pro kombi - vodící lištu do zdiva s usazenou schránkou BAT G Pohled z vrchu povrch vnitřní čisté omítky okenní rám vnitřní hrana revizního otvoru schránky BAT G 5 mm pouzdro pro kombi - vodící lištu revizní otvor schránky BAT G začiš ovací lišta těsnící kartáček začiš ovací lišty povrch čisté vnější omítky Zapuštění úzkého pouzdra vodící lišty do zdiva s usazenou schránkou BAT G Pohled z vrchu povrch vnitřní čisté omítky okenní rám vnitřní hrana revizního otvoru schránky BAT G zdivo 5 mm pouzdro pro vodící lištu revizní otvor schránky BAT G začiš ovací lišta těsnící kartáček začiš ovací lišty povrch čisté vnější omítky Důležité upozornění!!! Pouzdra je nutno osazovat tak, aby byl zachován jejich vnitřní rozměr. Pouzdro nesmí být po zabudování sevřeno. Při riziku sevření použijte rozpěry.

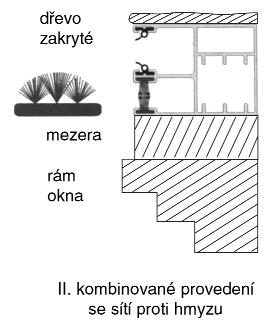

6 Doplňky Přesahy u oblouků mm. Maximální šírka dle typu segmentu - nutno konzultovat s výrobcem. Pozor: při obloukovém provedení je schránku třeba osadit výše. Příklad použití ochranné sí ě proti hmyzu

7 Přesahy S pilířem S pilířem Zkosení v detailu Přehled ovládání kombinovaných sestav Okno - okno kombinace 2 rolety; ovládání vlevo a vpravo Okno - okno kombinace 2 rolety; společné ovládání propojenou hřídelí vpravo anebo vlevo (zde vpravo) Okno - dveře kombinace 2 rolety; samostatné ovládání vlevo a vpravo

8 Řešení nadpraží Roletový prvek BAT G - schema řešení okenního nadpraží universální použití pro různé technologie stropní konstrukce pro různé technologie zdiva pro různé tlouš ky stěn při betonáži překladu nutné schránku podepřít po 0,5 m při betonáži překladu nutné schránku přikotvit k věnci betonová směs konzistence max. měkké, NE tekuté v čelech uložení nutná úprava pro kotvení hřídele-schema č.3 schema č. 1: řešení pro stěny tl. 300, 365 mm schema č. 2: alternativní řešení pro stěny tl. 400, 440 mm schema č. 3: nutmá úprava v čele uložení roletového prvku
