FilterMax F. Modulární víceučelová filtrační jednotka s integoravným předseparátorem

Transkript

1 Modulární víceučelová filtrační jednotka s integoravným předseparátorem je kompletní filtrační řešení pro celou dílnu. Díky integrovanému předseparátoru je filtr ideální pro použití s kouřem a hrubými částicemi. je účinný a kompaktní filtr s kapacitou do m³/ h (6000 cfm). je určen k průmyslovému odsávání nevýbušného suchého prachu a dýmů. Kompaktní a účinný integrovaný předseparátor zachytí až 80 % hrubých částic a jisker, což prodlouží životnost filtrační patrony. Malý vnitřní objem v kombinaci s podpěrnou klecí zajišťuje efektivní čištění. Hladké plechy umožňují účinné odstraňování prachu. Kazety jsou k dispozici v různých materiálech. Plochá tvarovaná kapsa minimalizuje plochu "ztraceného" média v horní části kazety. Díky robustní konstrukci, hladkým vnitřním povrchům, optimalizovaným úhlům a systému digitálního řízení splňuje filtr přísné požadavky na nepřetržitý provoz a účinnou filtraci. Modulární konstrukce umožňuje snadné rozšíření kapacity nainstalovaného systému a také co nejjednodušší přepravu, manipulaci a instalaci. Pro usnadnění používání a zajištění optimálního výkonu je FilterMax DF vybaven automatickým čistícím systémem společnosti Nederman. Systém pulsní regenerace vysílá krátké, silné pulsy vzduchu do filtračních kazet. Nečistoty se uvolňují z povrchu filtru a spadnou do kontejneru. Impulsní systém čistí filtrační patrony postupně, i když je filtr v provozu. Filtr FilterMax DF lze také regenerovat po vypnutí. Filtrační kazeta je vysoce výkonná kompaktní filtrační patrona. Návrh je optimalizován pro efektivní využití médií s dobrými čisticími vlastnostmi. Konfigurace filtru Filtermax 1. Vyberte model (DFO 40, 80 nebo 120) 2. Zvolte průměr vstupu 3. Zvolte průměr výstupu 4. Vyberte kontejnerovou soupravu 5. Zvolte typ filtrační kazety 6. Vyberte příslušenství Automatické ovládání Systém čištění stlačeným vzduchem Systém čištění stlačeným vzduchem Integrovaný předseparátor / lapač jisker Název produktu Hlučnost (db(a)) Stupeň krytí IP 54 Účinnost filtrace (%) 99 Požadavky na stlačený vzduch Spotřeba stlačeného vzduchu F 30, 50 dba F 60, 63 dba F 90, 73 dba Podle bar / psi, water and oil free 70 N-litrů/min v 30 s intervalech, 35 N-litrů/čistící puls

2 Instalace Materiál Metoda čištění filtru Application Pracovní tlak (kpa) Kapacita (max. průtok m3/h) Operating Temperature Frekvence (Hz) 50/60 Typ filtru Kontrolní napětí (V) Vnitřní, Vnější 3 mm ocelový plech, epoxidový zinkový primer a vrchní vrstva (C4 podle EN ISO 12944) Proplachová tryska Prach, Dýmy 0 to - 5,0, not over pressure F m3/h F m3/h F m3/h -20 C až +60 C procesní vzduch, 0 C to +60 C Vložka 110V, 120V, 230V Dýmy Prach

3 [image] Jméno datasheetu Počet filtračních elementů Hmotnost (kg) [model] Filtermax FO Filtermax FO Filtermax FO Kontejnerová sada 2 x 40 l. Vč. adaptéru Kontejnerová sada 2 x 100 l. Vč. adaptéru a prodlužovacích nohou

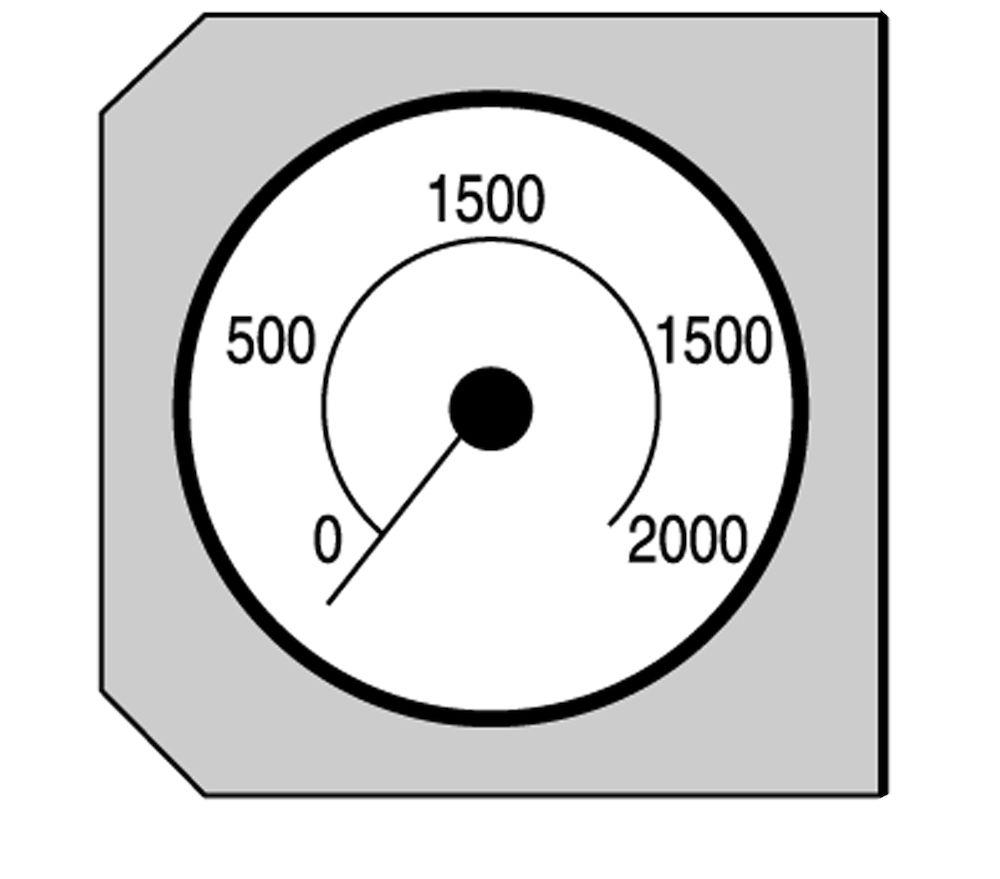

4 [accessory] [partno] Vstup: připojovací průměr Ø250 mm / Vstup: připojovací průměr Ø315 mm / Vstup: připojovací průměr Ø400 mm / Vstup: připojovací průměr Ø500 mm / Vstup: připojovací průměr Ø500 mm / Vstup: připojovací průměr Ø400 mm / Vstup: připojovací průměr Ø315 mm / Filtrační vložka, 10m² / 108 ft², antistatická, PW NS , (balení 6 ks) W3. PTFE potažený polyester. Impregnovaný. Vhodný pro dýmy; lehčí a střední částice. Účinnost: 99 % pro částice 0,5 μm. Filtrační vložka, 10 m² / 108 ft², PW-PTFE (NA-900), balení 6 ks. PTFE membránou laminovaný polyester. Vhodný pro jemné a střední částice. Účinnost: 99,9 % pro částice 0,5 μm * ** Extra zásobník na prach 100 l, vč. víka Extra zásobník na prach 40 l Tlakový spínač pro stlačený vzduch Chrání filtr před poškozením při používání bez stlačeného vzduchu. Nesmí být umístěn v prostoru s nebezpečím výbuchu. Regulátor stlačeného vzduchu Používá se pro nastavení správného tlaku vzduchu. Odlučuje prach v tlakovém vzduchu, čímž také chrání ventily. Měl by být vždy instalován v potrubí stlačeného vzduchu. Musí být umístěn v prostředí bez mrazu. Sada manometrů Měří pokles tlaku na filtračních vložkách. Montáž na stojan FilterMax Filtrační modul Filtrační modul pro zvýšení kapacity. Max. 4 moduly nad sebou dp Control kit. Používá se k efektivnějšímu čištění filtračních vložek. U některých aplikací s přerušovaným zatížením dochází k úsporám vzduchu. Vybaven funkcí alarmu pro vysokou tlakovou ztrátu filtračních kazet *Pouze pro objednání s filtrem. Objednací čísla náhradních filtračních vložek najdete v návodu k použití nebo **Pouze pro objednání s filtrem. Objednací čísla náhradních filtračních vložek naleznete v návodu k použití nebo na

5 Výškaje platná s 40 l sběrnou nádobou. Pro 100 l nádobu je nutné přidat 450 mm

6 Tlaková ztráta pro vstup a výstup. Aktuální tlaková ztráta závisí na aplikaci a rozměrech. Typická tlaková ztráta pro FilterMax 1200 Pa (5" WG)
