II/408 Dyjákovice, průtah realizace

Transkript

1 II/408 Dyjákovice, průtah realizace Strana 1

2 Základní údaje o stavbě: Název stavby: II/408 Dyjákovice, průtah Rok výstavby: Charakter stavby: Prioritní osa: Oblast podpory: Registrační číslo projektu: Investor: Rekonstrukce 1 Dostupnost dopravy 1.1 Rozvoj dopravní infrastruktury v regionu CZ.1.11/1.1.00/ Jihomoravský kraj Žerotínovo náměstí 3/5, Brno Obec Dyjákovice Dyjákovice 235, Dyjákovice Správce: Správa a údržba silnic Jihomoravského kraje příspěvková organizace kraje Žerotínovo náměstí 3/5, Brno Oblast Znojmo Kotkova 3725/24, Znojmo Obec Dyjákovice Dyjákovice 235, Dyjákovice Projektant: Zhotovitel: Dopravoprojekt Ostrava, spol. s r.o. Masarykovo náměstí 5, Ostrava IČ: SWIETELSKY stavební s.r.o. Pražská tř. 495/ České Budějovice - České Budějovice 3 IČ: Termín výstavby: 10/2013 až 11/2014 Odštěpný závod Dopravní stavby MORAVA Jahodová 60, Brno Finanční náklady SÚS JMK: tis. Kč bez DPH tis. Kč vč. 21% DPH Finanční náklady obce: tis. Kč bez DPH tis. Kč vč. 21% DPH Finanční náklady celkem: tis. Kč bez DPH tis. Kč vč. 21% DPH Strana 2

3 Jedná se o rekonstrukci průtahu silnice II/408 v průtahu obcí Dyjákovice v okrese Znojmo. Důvodem rekonstrukce byl nevyhovující dopravně technický a stavební stav komunikace a nejednotná šířka komunikace, pohybující se v rozmezí 5,0 6,0 m (což neodpovídalo ani funkční skupině C dle normy ČSN ). Původní odvodnění vozovky bylo vedeno do přilehlých příkopů nebo do stávajících uličních vpustí, které byly napojeny na lokální dešťovou kanalizaci. Rekonstrukce silnice II/408 v obcí Dyjákovice byla provedena v délce 1642 m v kategorii MO 2p 7,5/5, v pasportním staničení km 89,401 až km 91,043. Směrové a výškové řešení vycházelo ze stávajícího stavu, neboť silnici lemuje poměrně hustá zástavba. Stavba zahrnovala také realizaci nového odvodnění, výstavbu opěrných zdí, realizaci přeložek příp. ochrany dotčených inženýrských sítí, úpravy a napojení dotčených místních, účelových komunikací včetně napojení vjezdů k nemovitostem a realizaci dalších souvisejících nebo stavbou vyvolaných objektů. Strana 3

4 Soupis stavebních objektů: II/408 Dyjákovice, průtah Objekty SÚS JMK: C 101 Komunikace II/408 C 103 Dopravně inženýrské opatření C 201 Opěrné zdi C Dešťová kanalizace přípojky pro vpusti C 303 Vodovod (přeložky) C 401 Přeložka sítí O2 C 402 Přeložka nadzemních vedení NN C Přeložky STL plynovodu (SÚS JMK) C 601 Sanace sklepů pod komunikací C 701 Přeložka oplocení na parcele č. 26 Společné objekty SÚS JMK a obce Dyjákovice: C 301 C 304 C C 801 Dešťová kanalizace Přeložky vodovodu dešťová kanalizace Přeložka plynovodu při křížení s kanalizací Vegetační úpravy Objekty obce Dyjákovice: C 102 C 104 C C 403 C 404 C Chodníky a parkovací místa Vjezdy k nemovitostem Dešťová kanalizace přípojky pro nemovitosti Veřejné osvětlení Přeložka místního rozhlasu Přeložky STL plynovodu (obec) Strana 4

5 Stručný popis stavebních objektů: Objekty SÚS JMK: C 101 Komunikace II/408 Rekonstrukce silnice II/408 byla provedena v délce 1642 m v kategorii MO 2p 7,5/50. Začátek úpravy je v pasportním km 89,401 (ZÚ km 0,000) a konec v pasportním km 91,043 (KÚ km 1,642). Celková délka úpravy silnice je 1642 m. Směrové a výškové řešení vychází ve značné míře ze stávajícího stavu, neboť silnice lemuje poměrně hustá zástavba. Sklon vozovky vychází ze základního příčného sklonu 2,5%, Ve směrových obloucích se překlápí kolem osy na jednostranný sklon 2,5 5 % na délku vzestupnice. Konstrukce vozovky na komunikaci II/408: Asfaltový beton střednězrnný modif. ABSm I (0/11) 40 mm TP 109 (ACO 11 S PMB 25/55-60; 40 mm; ČSN EN ) Asf. postřik spojovací modif. 0,20 kg/m2 PS, EK ČSN Asfaltový beton hrubozrnný ABH I (0/16) 60 mm TP 109 (ACL 16 S 60 mm; ČSN EN ) Asf. postřik spojovací 0,30 kg/m2 PS, EK ČSN Obal. kamenivo hrubozrnné OKH I 60 mm TP 109 (ACP 22 S 40/60; 60 mm; ČSN EN ) Asf. postřik infiltrační 1,0 kg/m2 PI EK ČSN Mechanicky zpevněné kamenivo MZK 170 mm ČSN Štěrkodrť (frakce 0-32) ŠD min. 250 mm ČSN min. 580 mm Autobusové zálivy jsou umístěny v místě původních autobusových zastávek v km 0,810. Nástupní hrana je délky 18 m, délka vyřazovacího pruhu Lv = 15 m, délka zařazovacího pruhu Lz = 7 m. Další autobusové zálivy před základní školou v km 1,120 a 1,150 jsou umístěny na obslužné komunikaci bez vyřazovacích a zařazovacích klínů. Délka nástupiště je rovněž 18 m. Nástupní hrany jsou osazeny do bezbariérových obrubníků výšky 16 cm. Konstrukce autobusových zálivů: Dlažba ze žulových kostek do bet. lože DL 100 mm Betonové lože 40 mm Cementobetonová deska CB I 190 mm ČSN (+ 2 vrstvy kari síť 8/8 mm s oky 100/100) Štěrkodrť (frakce 0-32) ŠD min. 250 mm ČSN min. 580 mm V km 0,995-1,000 byla provedena zídka z palisád délky 5m uložena do betonového lože C25/30-XF2 z důvodu vyrovnání výškového rozdílu mezi silnicí a chodníkem. V km 1,034 1,051 bylo po dohodě s investorem provedeno na levé straně silnice rozšíření délky 17m a šířky 0,75m. Konstrukce rozšíření: Dlažba ze žulových kostek do písk. lože DL 100 mm Betonové lože 40 mm Mechanicky zpevněné kamenivo MZK 190 mm ČSN Štěrkodrť (frakce 0-32) ŠD min. 250 mm ČSN min. 580 mm Strana 5

6 Odtok dešťových vod z vozovky je zajištěn prostřednictvím příčného a podélného sklonu vozovky. V místech bez obrub, tzn. na začátku v km 0,000-0,080 a na konci úpravy v km 1,630-1,642 vlevo a v km 1,620-1,640 vpravo, je voda svedena mimo těleso komunikace do přilehlých příkopů. V km 0,078 vpravo a v km 0,080 vlevo jsou provedeny dvě horské vpusti, které jsou zaústěny do nově vybudované dešťové kanalizace. V místě obrub je povrchová voda svedena do nově provedených uličních vpustí, které jsou přípojkami napojeny do nové dešťové kanalizace (vše obj. C 301). Součástí objektu C 101 byla také realizace železobetonového trubního propustku pod sjezdem v km 0,005 vpravo. Propustek převádí dešťovou vodu pod sjezdem do navržené horské vpusti v km 0,069. Voda do propustku je svedena příkopem zpevněným příkopovou betonovou tvarovkou TBM Q do betonového lože. C 103 Dopravně inženýrské opatření Tento objekt řeší úpravu objízdné trasy III/40844 Dyjákovice Velký Karlov a provizorní dopravní značení, jak v obci Dyjákovice, tak na objízdné trase. Konstrukce úpravy objízdné trasy v intravilánu (km 0,023 0,178): - rozfrézování, reprofilace, předhutnění vrstvy - recyklace za studena na místě s použitím cementu a asfaltového pojiva - vrstva RS CA (na místě) tl. 160 mm - spojovací postřik z kationaktivní emulze 0,4-0,6 kg/m 2 - obrusná vrstva z BBTM B tl. 30 mm Konstrukce úpravy objízdné trasy v extravilánu (km 0,178 3,440): - očištění povrchu - spojovací postřik z kationaktivní emulze 0,6 kg/m 2 - vyrovnávací vrstva z ACL 16 tl mm - spojovací postřik z kationaktivní emulze 0,2 kg/m 2 - obrusná vrstva ACO 11 tl. 40mm C 201 Opěrné zdi Opěrná zeď v km 0,250 0,300 a v km 0,330 0,375 Opěrná zeď je vybudována z důvodu oddělení svahu násypu komunikace od přilehlých soukromých pozemků. Zeď je budována na straně chodníku. Nosná konstrukce zdi je tvořena betonovými palisádami výšky 2,0 m. Rozvinutá délka zdi je 49,15 m + 39,3 m (celkem 88,45 m). Opěrná stěna v km 0,703 0,732 Vybudováním zdi je zabezpečen svah komunikace od přilehlého pozemku tak, aby byl umožněn přístup do sklepů S4 a S5 pod komunikací. Sklep S6 bude zafoukán (viz obj. C 601). Zeď zároveň zabezpečuje vstupní portály do stávajících sklepů S4 a S5 pod komunikací. Nosná konstrukce zdi je tvořena maloprůměrovými pilotami Ø 400 mm s železobetonovou převážkou v hlavách pilot. Převázka pilot tvoří zároveň římsu zdi. Délka opěrné zdi vzhledem ke komunikaci je 29 m, rozvinutá délka opěrné zdi je 50 m. Strana 6

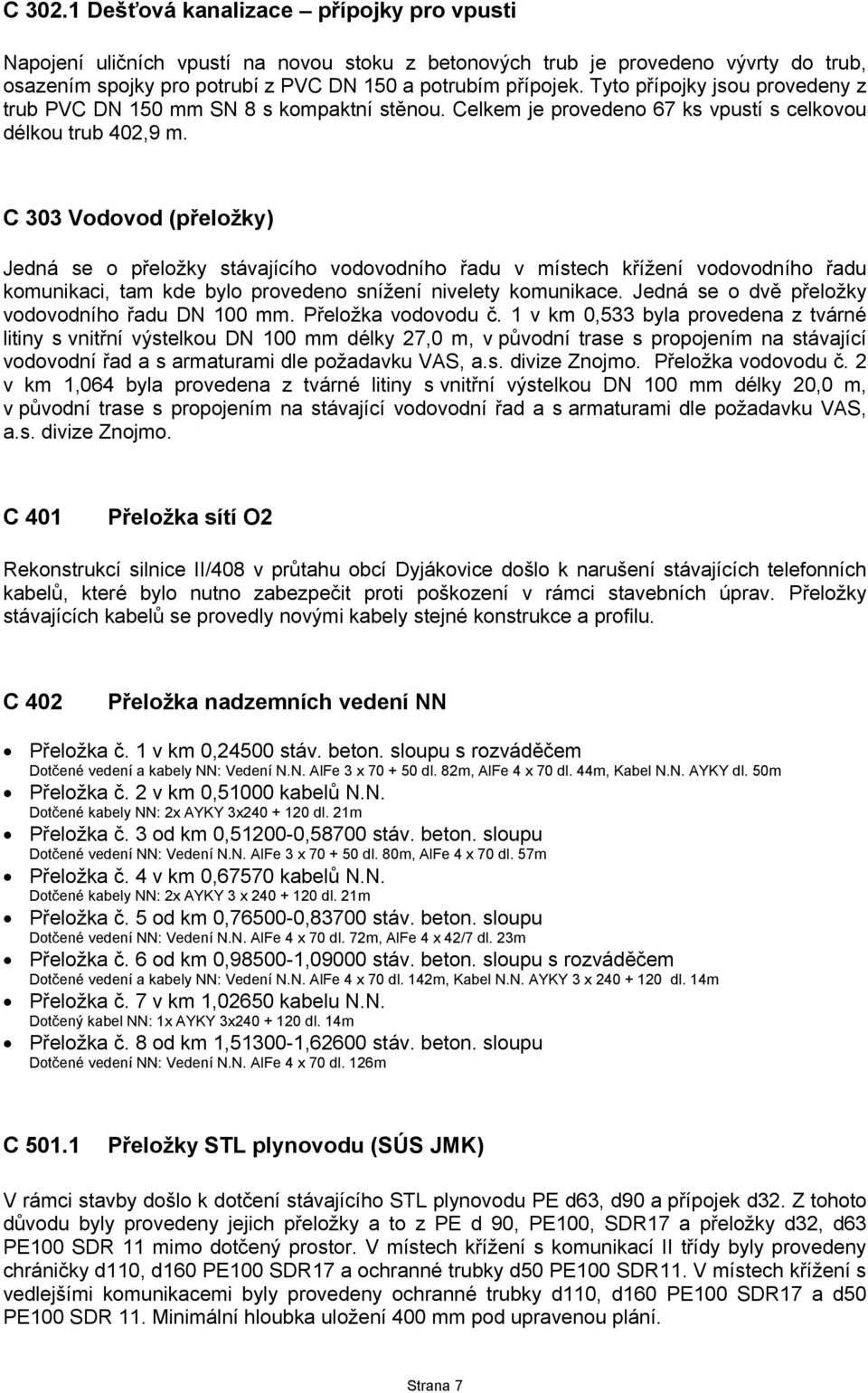

7 C Dešťová kanalizace přípojky pro vpusti Napojení uličních vpustí na novou stoku z betonových trub je provedeno vývrty do trub, osazením spojky pro potrubí z PVC DN 150 a potrubím přípojek. Tyto přípojky jsou provedeny z trub PVC DN 150 mm SN 8 s kompaktní stěnou. Celkem je provedeno 67 ks vpustí s celkovou délkou trub 402,9 m. C 303 Vodovod (přeložky) Jedná se o přeložky stávajícího vodovodního řadu v místech křížení vodovodního řadu komunikaci, tam kde bylo provedeno snížení nivelety komunikace. Jedná se o dvě přeložky vodovodního řadu DN 100 mm. Přeložka vodovodu č. 1 v km 0,533 byla provedena z tvárné litiny s vnitřní výstelkou DN 100 mm délky 27,0 m, v původní trase s propojením na stávající vodovodní řad a s armaturami dle požadavku VAS, a.s. divize Znojmo. Přeložka vodovodu č. 2 v km 1,064 byla provedena z tvárné litiny s vnitřní výstelkou DN 100 mm délky 20,0 m, v původní trase s propojením na stávající vodovodní řad a s armaturami dle požadavku VAS, a.s. divize Znojmo. C 401 Přeložka sítí O2 Rekonstrukcí silnice II/408 v průtahu obcí Dyjákovice došlo k narušení stávajících telefonních kabelů, které bylo nutno zabezpečit proti poškození v rámci stavebních úprav. Přeložky stávajících kabelů se provedly novými kabely stejné konstrukce a profilu. C 402 Přeložka nadzemních vedení NN Přeložka č. 1 v km 0,24500 stáv. beton. sloupu s rozváděčem Dotčené vedení a kabely NN: Vedení N.N. AlFe 3 x dl. 82m, AlFe 4 x 70 dl. 44m, Kabel N.N. AYKY dl. 50m Přeložka č. 2 v km 0,51000 kabelů N.N. Dotčené kabely NN: 2x AYKY 3x dl. 21m Přeložka č. 3 od km 0, ,58700 stáv. beton. sloupu Dotčené vedení NN: Vedení N.N. AlFe 3 x dl. 80m, AlFe 4 x 70 dl. 57m Přeložka č. 4 v km 0,67570 kabelů N.N. Dotčené kabely NN: 2x AYKY 3 x dl. 21m Přeložka č. 5 od km 0, ,83700 stáv. beton. sloupu Dotčené vedení NN: Vedení N.N. AlFe 4 x 70 dl. 72m, AlFe 4 x 42/7 dl. 23m Přeložka č. 6 od km 0, ,09000 stáv. beton. sloupu s rozváděčem Dotčené vedení a kabely NN: Vedení N.N. AlFe 4 x 70 dl. 142m, Kabel N.N. AYKY 3 x dl. 14m Přeložka č. 7 v km 1,02650 kabelu N.N. Dotčený kabel NN: 1x AYKY 3x dl. 14m Přeložka č. 8 od km 1, ,62600 stáv. beton. sloupu Dotčené vedení NN: Vedení N.N. AlFe 4 x 70 dl. 126m C Přeložky STL plynovodu (SÚS JMK) V rámci stavby došlo k dotčení stávajícího STL plynovodu PE d63, d90 a přípojek d32. Z tohoto důvodu byly provedeny jejich přeložky a to z PE d 90, PE100, SDR17 a přeložky d32, d63 PE100 SDR 11 mimo dotčený prostor. V místech křížení s komunikací II třídy byly provedeny chráničky d110, d160 PE100 SDR17 a ochranné trubky d50 PE100 SDR11. V místech křížení s vedlejšími komunikacemi byly provedeny ochranné trubky d110, d160 PE100 SDR17 a d50 PE100 SDR 11. Minimální hloubka uložení 400 mm pod upravenou plání. Strana 7

8 C 601 Sanace sklepů pod komunikací Sklepy v pískovci sklep č. 2, 3, 6, 13, 14, 15, 17, 19 Z důvodů nestability pískovců, které jsou narušovány vodou a otřesy z dopravy, bylo nutné provést zaplavení sklepů č. 2, 3, 6, 13, 14, 15, 17, 19, cemento-popílkovou směsí. Od funkčních částí sklepů z cihelnými klenbami byly odděleny příčnou stěnou z cihel a zafoukány cementopopílkovou směsí CPS 5. Výjimkou jsou sklepy č. 17 a 19, kde vzhledem k dobrému stavu sklepu byla provedena ochranná opatření obdobně jako u sklepů s cihelnou klenbou. Sklepy s cihelnou klenbou sklep č. 4, č. 5, č. 7, č. 9, č. 10 Sklepy s cihelnou klenbou byly opatřeny ochranným přemostěním klenby železobetonovou deskou podepíranou pilotami (výhodou řešení je neovlivnění sklepů dopravou v budoucnu). Deska nosné konstrukce byla provedena ze železobetonu tl. 0,45 m s vyspádováním horního povrchu pro odvod zemní vlhkosti. Rozpětí desek je cca 6,0 m. C 701 Přeložka oplocení na parcele č. 26 Z důvodu realizace průtahu obcí Dyjákovice a rekonstrukce stávajících autobusových zastávek dle normy ČSN došlo k přeložce stávajícího oplocení včetně vjezdové brány na pozemku parcelního čísla 26 v majetku paní Martiny Šenkeříkové. Nový plot v délce 20 m byl veden po hranici nově navrženého nástupiště dle situace a v místě stávajícího vjezdu byla provedena nová brána. Společné objekty SÚS JMK a obce Dyjákovice: C 301 Dešťová kanalizace Stavební objekt řešil novou dešťovou kanalizaci v rekonstruované komunikaci a stoky, které dešťové vody z této komunikace odvádějí do přírodních svodnic situovaných pod obcí Dyjákovice, které jsou zaústěny do řeky Dyje. Trasa dešťových stok v rekonstruované silnici byla provedena tak, aby poklopy byly umístěny v ose jízdního pruhu, tzn. 1,625 m od osy komunikace. Ostatní stoky jsou provedeny v místních komunikacích a komunikaci III/ V rámci tohoto objektu byly vybudovány stoky z betonových trub DN 300, DN 400 délky cca 2918 m a ze železobetonových trub DN 500, 600, 800 délky cca 376 m. Všechny trouby mají zabudované pryžové těsnění. Celková délka navržených stok je cca 3294 m. C 304 Přeložky vodovodu dešťová kanalizace Tento stavební objekt řešil přeložky stávajícího vodovodního řadu v místech křížení vodovodního řadu s navrženou kanalizací tam, kde nebylo krytí stoky min 160 cm. Jedná se o přeložky vodovodního řadu DN 100 mm z tvárné litiny. C Přeložka plynovodu při křížení s kanalizací V rámci stavby došlo k dotčení stávajícího STL plynovodu PE d63, d90 a přípojek d25, d32 výstavbou nové dešťové kanalizace v rámci stavebního objektu C 301. Z tohoto důvodu byly navrženy jejich výškové přeložky a to z PE 100 d25, d32, d63, d90 SDR 11. Strana 8

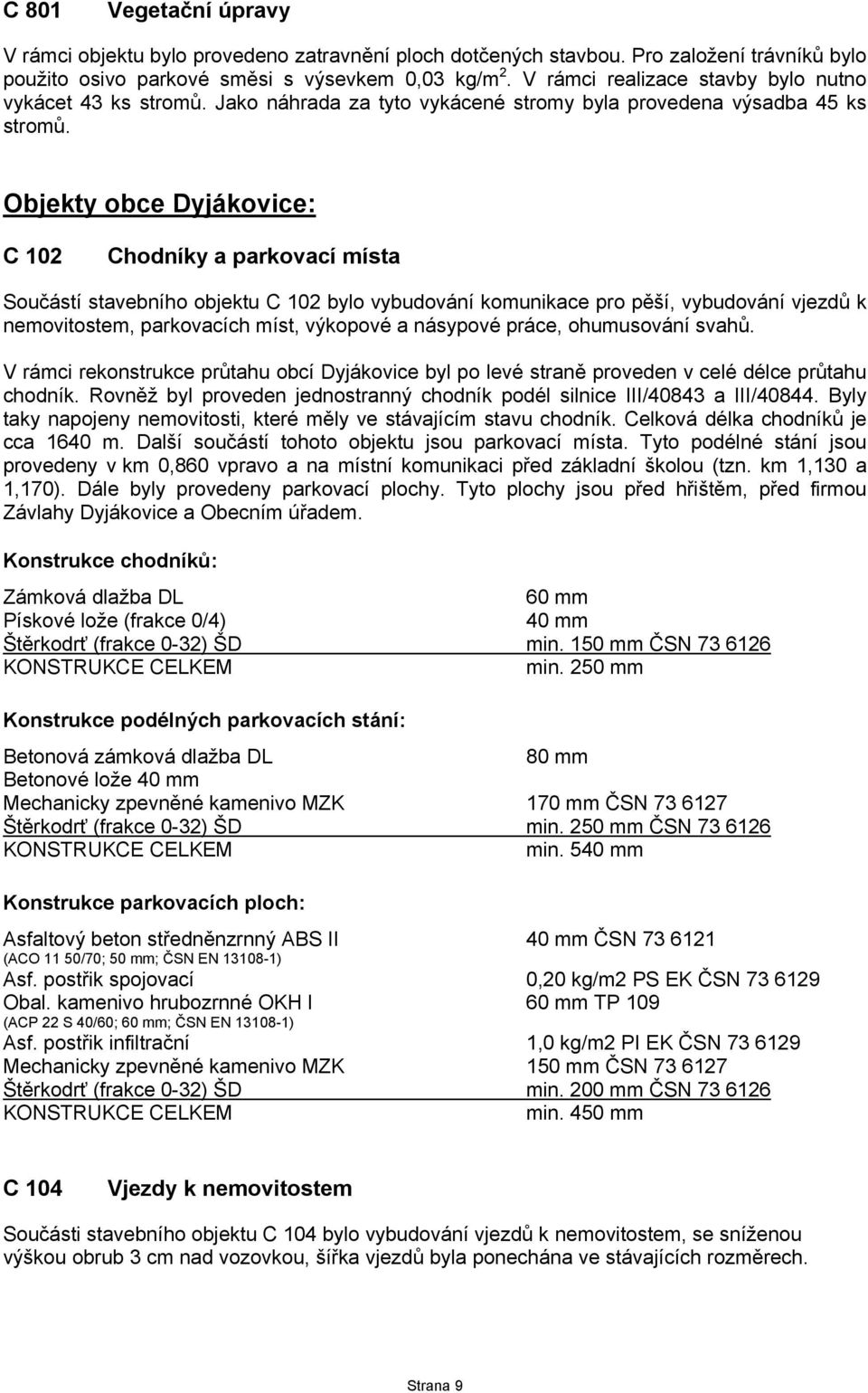

9 C 801 Vegetační úpravy V rámci objektu bylo provedeno zatravnění ploch dotčených stavbou. Pro založení trávníků bylo použito osivo parkové směsi s výsevkem 0,03 kg/m 2. V rámci realizace stavby bylo nutno vykácet 43 ks stromů. Jako náhrada za tyto vykácené stromy byla provedena výsadba 45 ks stromů. Objekty obce Dyjákovice: C 102 Chodníky a parkovací místa Součástí stavebního objektu C 102 bylo vybudování komunikace pro pěší, vybudování vjezdů k nemovitostem, parkovacích míst, výkopové a násypové práce, ohumusování svahů. V rámci rekonstrukce průtahu obcí Dyjákovice byl po levé straně proveden v celé délce průtahu chodník. Rovněž byl proveden jednostranný chodník podél silnice III/40843 a III/ Byly taky napojeny nemovitosti, které měly ve stávajícím stavu chodník. Celková délka chodníků je cca 1640 m. Další součástí tohoto objektu jsou parkovací místa. Tyto podélné stání jsou provedeny v km 0,860 vpravo a na místní komunikaci před základní školou (tzn. km 1,130 a 1,170). Dále byly provedeny parkovací plochy. Tyto plochy jsou před hřištěm, před firmou Závlahy Dyjákovice a Obecním úřadem. Konstrukce chodníků: Zámková dlažba DL 60 mm Pískové lože (frakce 0/4) 40 mm Štěrkodrť (frakce 0-32) ŠD min. 150 mm ČSN min. 250 mm Konstrukce podélných parkovacích stání: Betonová zámková dlažba DL 80 mm Betonové lože 40 mm Mechanicky zpevněné kamenivo MZK 170 mm ČSN Štěrkodrť (frakce 0-32) ŠD min. 250 mm ČSN min. 540 mm Konstrukce parkovacích ploch: Asfaltový beton středněnzrnný ABS II 40 mm ČSN (ACO 11 50/70; 50 mm; ČSN EN ) Asf. postřik spojovací 0,20 kg/m2 PS EK ČSN Obal. kamenivo hrubozrnné OKH I 60 mm TP 109 (ACP 22 S 40/60; 60 mm; ČSN EN ) Asf. postřik infiltrační 1,0 kg/m2 PI EK ČSN Mechanicky zpevněné kamenivo MZK 150 mm ČSN Štěrkodrť (frakce 0-32) ŠD min. 200 mm ČSN min. 450 mm C 104 Vjezdy k nemovitostem Součásti stavebního objektu C 104 bylo vybudování vjezdů k nemovitostem, se sníženou výškou obrub 3 cm nad vozovkou, šířka vjezdů byla ponechána ve stávajících rozměrech. Strana 9

10 Konstrukce vjezdů k nemovitostem: Zámková dlažba DL 80 mm Pískové lože (frakce 0/4) 40 mm Štěrkodrť (frakce 0-32) ŠD min. 200 mm ČSN min. 320 mm C Dešťová kanalizace přípojky pro nemovitosti Tento stavební objekt řešil odvedení dešťových vod z přilehlých nemovitostí v průtahu silnice II/408 v obci Dyjákovice. Odvedení dešťových vod bylo zajištěno navrženými přípojkami od dešťových svodů, které byly připojeny na navrženou dešťovou kanalizaci (C 301). Dešťové vody jsou dále odvedeny do přírodních svodnic situovaných pod obcí Dyjákovice. C 403 Veřejné osvětlení Objekt Přeložka veřejného osvětlení řešila přeložení stávajícího veřejného osvětlení a zároveň osvětlení přechodu pro chodce v km 1,073. Přeložka č.1 od km 0,204-0,276 Vedení V.O. dl. 82m + svítidlo VO Přeložka č.2 od km 0,512-0,586 Vedení V.O. a stáv. svítidla dl. 80m Přeložka vedení V.O. a stáv.svítidla č.3 od km 0,765 - km 0,837 dl.72m, přes podpěrný bod N.N. Přeložka č.4 od km 0,985-1,090 Vedení V.O. a stáv. svítidla dl. 142m Osvětlení přechodu pro chodce v km 1,073 Soustava 250W, Kabel CYKY J4x 10 + zemnič FeZn 10 mm + chránička Přeložka č.5 od km 1,513-1,627 Vedení V.O. dl. 114m Osvětlení přechodu pro chodce v km 1,073 bylo provedeno soustavou pro osvětlování přechodů pro chodce 2x 250 W tak, aby odpovídalo ČSN EN ZMĚNA 1, čl. NA C 404 Přeložka místního rozhlasu Stávající vedení místního rozhlasu, bylo v 5-ti místech přeloženo: Přeložka č.1 od km 0,204-0,276 Vedení MR dl. 82m Přeložka č.2 od km 0,512-0,586 Vedení MR dl. 73m Přeložka č.3 od km 0,765-0,837 Vedení MR dl. 72m Přeložka č.4 od km 0,985-1,090 Vedení MR dl. 142m Přeložka č.5 od km 1,513-1,627 Vedení MR dl. 114m C Přeložky STL plynovodu (obec) Přeložky byly navrženy v místech, kde se stávající plynovod nacházel pod obrubou oddělující chodník od zatravněné plochy. V rámci stavby zpracované projektové dokumentace II/408 Dyjákovice, průtah došlo k dotčení stávajícího STL plynovodu PE d63, d90 a přípojek d32 výstavbou nové komunikace. Z tohoto důvodu byly provedeny jejich přeložky a to z PE d 90, PE100, SDR17. a přeložka d63 PE100 SDR11. Minimální hloubka uložení je 400 mm pod upravenou plání. Strana 10

11 Původní stav Nový stav Strana 11

12 Původní stav Nový stav... Strana 12
