1 Křeslo s podnožkou Bez práce nejsou koláče. Křeslo s podnožkou Lepší uvolnění než v tomto vlastnoručně zhotoveném relaxačním křeslu nenajdete. Tak tedy honem do práce! 1 Úvod Stavba tohoto hezkého nábytku je něco pro zkušenější. Měli byste si k tomu vyčlenit 3 až 4 dny. Náklady bez povrchové úpravy činí asi Kč. Následující návod je vypracován pro desky z vícevrstvé březové překližky o tloušťce 21, 40 a 9. Potřebné desky si nechte nařezat v hobbymarketu nebo u truhláře. Pokud použijete jiné materiály nebo materiál o jiné tloušťce, odpovídajícím způsobem přizpůsobte seznam dílů. Skořepiny sedáku křesla a podnožky se skládají z více jednotlivých tvarovaných dílů, které se spolu slepí. K výrobě těchto tvarovaných dílů potřebujete horní frézku. Podrobný seznam materiálu a konstrukční plánek najdete pod odkazem Podklady k projektu ke stažení. Potřebné elektrické nářadí: > Kmitací pila > Akumulátorové univerzální nože > Multibrusky > Akumulátorové vrtací šroubováky > Akumulátorové šroubováky > Stolní vrtačka > Ruční okružní pila > Akumulátorová sponkovačka > Horní frézka > Systém pro jemný nástřik Pomůcky: > Sponkovačka na sponky dlouhé cca 7 (na čalounění) > Univerzální akumulátorové nůžky na střihání látky > Hrot na rýsování otvorů na čepy, Dübelfix > Brusný papír, zrnitost > Sada vrtáků do dřeva

2 > Univerzální spirálový vrták, Ø 4 > Lepicí páska > Tužka, skládací metr, ořezávátko, guma, kružítko > Pracovní plocha > 2 dřevěné hranoly, rozměry cca 500 x 58 x 38 > Stojany (jsou-li k dispozici) > Fólie nebo staré noviny > Kousky dřeva jako příložky > 4 svěrky pro lepení, upínací rozměr min. 850, a další menší svěrky > Kusy látky a štětec > Rýsovací úhelník > Široké dláto > Lepidlo ve spreji > Modrý pauzovací papír > Červený a modrý fix > Pro vlastní ochranu: protiprachová rouška, ochranné brýle, rukavice, chrániče sluchu Podrobný seznam materiálu: Ks Název Délka Šířka Tloušťka Materiál 1 Frézovací šablona, červená 1 Frézovací šablona, modrá MDF MDF 2 Desky nohy křesla ,0 Vícevrstvá 2 Lubové desky křesla ,0 Vícevrstvá 1 Základní deska nohy křesla 1 Hranění základní desky křesla Vícevrstvá Vícevrstvá 2 Sedací plochy křesla Vícevrstvá 2 Přířezové desky sedací plochy tvarované díly křesla Vícevrstvá

3 1 Opěradlo křesla Vícevrstvá 1 Deska čalounění křesla Vícevrstvá 1 Deska čalounění křesla Vícevrstvá 2 Desky čalounění křesla Vícevrstvá 2 Desky čalounění křesla Vícevrstvá 2 Desky nohy (vpředu/ vzadu) podnožky ,0 Vícevrstvá 2 Lubové desky podnožky Vícevrstvá 1 Deska podstavce podnožky Vícevrstvá 2 Sedací plochy podnožky Vícevrstvá 1 Přířezová deska tvarovaných dílů sedací plochy podnožky 1 Deska čalounění podnožky 2 Desky čalounění podnožky 2 Dřevěné čepy křesla, Ø 8 2 Dřevěné čepy podnožky, Ø Vícevrstvá Vícevrstvá Vícevrstvá Rohové úhelníky

4 1 Páska se suchým zipem Zápustné šrouby, 3,5 x 25 Zápustné šrouby, 3,5 x 20 Zápustné šrouby, 3,5 x 35 Zápustné šrouby, 4 x 40 1 Lepidlo ve spreji Cca 0,7 l mořidla Cca 0,7 l oleje s tvrdým voskem Čalounění Polyéterová 2 Čalounění Polyéterová 2 Čalounění Polyéterová 4 Čalounění Polyéterová 4 Čalounění Polyéterová 1 Rouno Nábytková textilie Polyesterové rouno, 100 g/m2 Např. Trevira CS 2 Výroba frézovacích šablon Frézovací šablona je definována pro horní frézky Bosch POF 1400 ACE a POF 1200 AE s kopírovacím kroužkem o průměru 24 a drážkovací frézou o průměru 12. Při použit jiného příslušenství musíte frézovací šablonu spočítat znovu. Odstup frézovací šablony od frézovaného dílu se vypočítá podle následujícího vzorce: Průměr kopírovacího kroužku průměr drážkovací frézy = x/2 Stáhněte si a vytiskněte výkresy s frézovací šablonou. Poté přeneste obrys včetně vrtaných otvorů pomocí modrého pauzovacího papíru a tužky na příslušnou desku MDF (970 x 316 x 10 a 970 x 304 x 10 ).

5 Nyní kmitací pilou vyřízněte šablony přesně podél čáry. Pro správné vyříznutí oblouků předvrtejte otvory nebo použijte pilový plátek na řezání křivek. Kromě toho vyvrtejte vyznačené otvory. Ty slouží částečně k přišroubování frézovací šablony a částečně k narýsování nebo nakreslení otvorů pro čepy. Následně zbruste řeznou hranu přesně do roviny. Pro zachování přehledu nyní šablony barevně označte: Červená šablona slouží k frézování vnitřního obrysu, modrá šablona k frézování vnějšího obrysu. Hotové šablony se použijí jak pro nožní díl, tak i pro křeslo. 3 Výroba tvarovaných dílů pro skořepiny sedáku Tvarované díly pro křeslo a pro podnožku se vyrobí v jednom kroku. Základní tvar je u obou stejný. Protože podnožka nemá vodorovné loketní opěrky, ty se v samostatném kroku jednoduše odříznou. Jako první našroubujte červenou frézovací šablonu zarovnanou se spodními hranami na přířezovou desku pro tvarované díly sedacích ploch. K tomu použijte šrouby 3,5 x 20. Dbejte na to, aby hlavy šroubů byly zcela zapuštěné. V případě potřeby k tomu použijte záhlubník. Poté přeneste otvory pro čepy na přířezovou desku. Pomocí 6 středicího vrtáku otvory pouze naznačte. Přesné svislé otvory vyvrtáte později stolní vrtačkou. Nyní zkopírujte pomocí horní frézky obrys na obrobek. Nezanořujte drážkovací frézu více než 10. Frézujte také ve více dráhách. Automaticky zůstane cca 8 materiálu, protože drážkovací fréza má pracovní délku 32. Tímto způsobem zůstanou přířezové desky pro tvarované díly sedacích ploch v celku. Šablonu opět odšroubujte a posuňte ji o 10 cm nahoru. Pak šablonu opět přišroubujte, narýsujte otvory pro čepy, vyfrézujte obrys ve více dráhách, šablonu odšroubujte a posuňte o 10 cm nahoru. Tento postup nyní opakujte sedmkrát. Poté pokračujte s modrou šablonou pro vnější obrys. Přitom začněte ale v rovině s horní hranou přířezové desky pro tvarované díly sedacích ploch. Po každém frézování posuňte šablonu o 10 cm dolů. Stejným způsobem opracujte nyní také druhou přířezovou desku pro tvarované díly sedacích ploch křesla a přířezovou desku pro tvarované díly sedacích ploch podnožky. Když je vše vyfrézováno, položte desky s frézováním dolů a dokončete tvarované díly ze zadní strany horní frézkou a hranovou frézou. 4 Vyvrtání otvorů pro čepy do tvarovaných dílů Aby bylo možné v dalším pracovním kroku spojit tvarované díly dřevěnými čepy, musíte nyní ještě vyvrtat odpovídající otvory pro čepy. Použijte k tomu stolní vrtačku a provrtejte již vyznačené otvory pro čepy středicím vrtákem o průměru 8. Dva tvarované díly, které se umístí na konci skořepin sedáku, v oblasti loketních opěrek neprovrtejte úplně, ale jen navrtejte. Tak zůstanou spoje dřevěnými čepy zvenku neviditelné. Otvory pro čepy v oblasti sedáku naproti

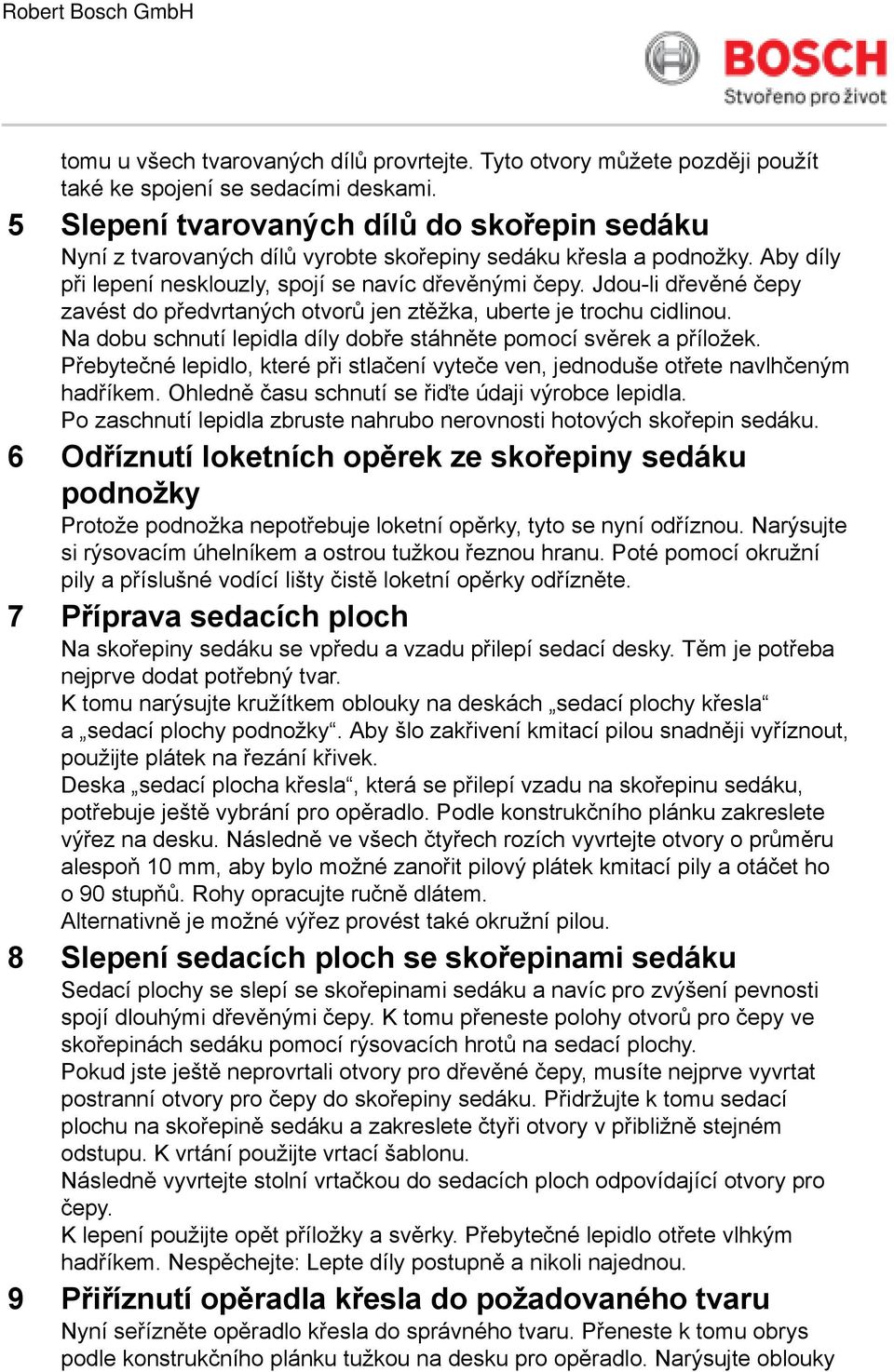

6 tomu u všech tvarovaných dílů provrtejte. Tyto otvory můžete později použít také ke spojení se sedacími deskami. 5 Slepení tvarovaných dílů do skořepin sedáku Nyní z tvarovaných dílů vyrobte skořepiny sedáku křesla a podnožky. Aby díly při lepení nesklouzly, spojí se navíc dřevěnými čepy. Jdou-li dřevěné čepy zavést do předvrtaných otvorů jen ztěžka, uberte je trochu cidlinou. Na dobu schnutí lepidla díly dobře stáhněte pomocí svěrek a příložek. Přebytečné lepidlo, které při stlačení vyteče ven, jednoduše otřete navlhčeným hadříkem. Ohledně času schnutí se řiďte údaji výrobce lepidla. Po zaschnutí lepidla zbruste nahrubo nerovnosti hotových skořepin sedáku. 6 Odříznutí loketních opěrek ze skořepiny sedáku podnožky Protože podnožka nepotřebuje loketní opěrky, tyto se nyní odříznou. Narýsujte si rýsovacím úhelníkem a ostrou tužkou řeznou hranu. Poté pomocí okružní pily a příslušné vodící lišty čistě loketní opěrky odřízněte. 7 Příprava sedacích ploch Na skořepiny sedáku se vpředu a vzadu přilepí sedací desky. Těm je potřeba nejprve dodat potřebný tvar. K tomu narýsujte kružítkem oblouky na deskách sedací plochy křesla a sedací plochy podnožky. Aby šlo zakřivení kmitací pilou snadněji vyříznout, použijte plátek na řezání křivek. Deska sedací plocha křesla, která se přilepí vzadu na skořepinu sedáku, potřebuje ještě vybrání pro opěradlo. Podle konstrukčního plánku zakreslete výřez na desku. Následně ve všech čtyřech rozích vyvrtejte otvory o průměru alespoň 10, aby bylo možné zanořit pilový plátek kmitací pily a otáčet ho o 90 stupňů. Rohy opracujte ručně dlátem. Alternativně je možné výřez provést také okružní pilou. 8 Slepení sedacích ploch se skořepinami sedáku Sedací plochy se slepí se skořepinami sedáku a navíc pro zvýšení pevnosti spojí dlouhými dřevěnými čepy. K tomu přeneste polohy otvorů pro čepy ve skořepinách sedáku pomocí rýsovacích hrotů na sedací plochy. Pokud jste ještě neprovrtali otvory pro dřevěné čepy, musíte nejprve vyvrtat postranní otvory pro čepy do skořepiny sedáku. Přidržujte k tomu sedací plochu na skořepině sedáku a zakreslete čtyři otvory v přibližně stejném odstupu. K vrtání použijte vrtací šablonu. Následně vyvrtejte stolní vrtačkou do sedacích ploch odpovídající otvory pro čepy. K lepení použijte opět příložky a svěrky. Přebytečné lepidlo otřete vlhkým hadříkem. Nespěchejte: Lepte díly postupně a nikoli najednou. 9 Přiříznutí opěradla křesla do požadovaného tvaru Nyní seřízněte opěradlo křesla do správného tvaru. Přeneste k tomu obrys podle konstrukčního plánku tužkou na desku pro opěradlo. Narýsujte oblouky

7 kružítkem a vyřízněte je kmitací pilou přesně podél čáry. Použijte k tomu pilový plátek na řezání křivek. 10 Řezání desek podstavců do požadovaného tvaru Každý podstavec podnožky i křesla se skládá ze dvou desek nohy a dvou spojovacích lubů. Základní tvary desek nohy jsou stejné. Deska nohy křesla se liší pouze v úkosu a ve výšce. Začněte jednou z desek nohy podnožky. Přeneste k tomu obrys podle konstrukčního plánku tužkou na desku. Jako první vyřízněte okružní pilou úkosy v úhlu 20 stupňů nahoře a dole. Následně vyřízněte obrys kmitací pilou. Ve vnitřních rozích předem vyvrtejte otvory 20 vrtákem. Také u desek nohy křesla vytvořte okružní pilou úkosy před tím, než vyříznete obrys kmitací pilou. Spodní úkosy činí 20 stupňů jako u podnožky, horní však 25 stupňů a 15 stupňů. Abyste si zachovali přehled, označte díly tak, jak se později sešroubují. Pro výrobu lubů přeneste opět obrys podle konstrukčního plánku na desku a okružní pilou tvar vyřízněte. 11 Sestavení podstavců Podstavce křesla a podnožky jsou v principu konstruovány stejně: Obě desky nohy se s luby sešroubují pomocí rohových úhelníků do podstavců. K tomu musíte nejprve předvrtat do rohových úhelníků (čtyři na podstavec) sloužících k sešroubování tři 4 otvory a zahloubit je. (Hliník můžete vrtat normálním univerzálním vrtákem.) Pak sešroubujte podstavce pomocí rohových úhelníků. Nejsnadněji to jde tak, když přitom nohy směřují nahoru. Ke šroubování desek nohy použijte delší šrouby (3,5 x 25 ), ke šroubování tenčích lubových desek kratší šrouby (3,5 x 20 ). Protože se čalounění sedáku později sešroubuje zdola s podstavci, našroubuje se na podstavec vždy jedna základní deska. Použijte k tomu šrouby 4 x 30. Základní deska křesla přesahuje výrazně vzadu vůči podstavci a obdrží ještě hranění. To později bude stabilizovat polohu opěradla a lepené spáry mezi skořepinou sedáku a zadní sedací plochou. Namontujte hranění pomocí šroubů (3,5 x 25 ). Poté připevněte obě základní desky pomocí šroubů (4 x 30 ) na podstavce. 12 Zhotovení čalounění Jako materiál na čalounění doporučujeme použít robustní nábytkovou textilii. Pro montážní návod byla použita nábytková textilie s plochou tkaninou z 100 % polyesteru/trevira CS. Pro výplň čalounění je nejlepší použít polyéterovou pěnu, kterou můžete zakoupit ve specializovaných obchodech v různé tloušťce. Protože tyto pěnové materiály lze řezat jen speciálními řezacími stroji, nechte si potřebné díly přiříznout u čalouníka. Nejprve vyřízněte kmitací pilou podle konstrukčního plánku desky čalounění. Na desce pro čalounění sedáku vytvořte vpředu dvě zaoblení o poloměru 50. Poté srazte všechny rohy a hrany tím, že je zbrousíte do fazety

8 45 stupňů. Nyní přiřaďte výplně čalounění deskám a označte je, abyste si zachovali přehled. Začněte sedací plochou křesla: Přilepte lepidlem ve spreji odpovídající výplň čalounění na desky. Fixem přeneste rozměry na polyesterové rouno a univerzálními akumulátorovými nůžkami rouno vystřihněte. Následně přilepte lepidlem ve spreji rouno na výplň čalounění. (Polyesterové rouno slouží k tomu, aby se látka na výplni čalounění nedřela. Odděluje vlastně výplň čalounění a látku.) Nyní proveďte to samé se všemi deskami čalounění. Následně ustřihněte látku univerzálními akumulátorovými nůžkami. Rozprostřete látku, vyrovnejte výplň čalounění na látku a narýsujte čáru řezu s přesahem cca 5 cm. Nyní rozprostřete vystřiženou látku na pracovní stůl a vyrovnejte na ni výplň čalounění s deskou nahoře. Na jedné straně látku založte a připevněte ji jednou až dvěma sponkami na středu desky. Poté výplň čalounění zvedněte, látku uhlaďte a na protilehlé straně ji rovněž fixujte jednou až dvěma sponkami. Stejně postupujte na dalších dvou stranách. Následně pevně látku přisponkujte na každé straně směrem od středu k okraji. Nyní je čalounění až na rohy hotové. V rozích vytvořte na látce záhyby. Na velkých obloucích s poloměrem 50 udělejte vždy dva otevřené záhyby na roh, jinak pouze jeden záhyb. Přisponkujte zezadu záhyby. 13 Spojení všech dílů do hotového křesla a podnožky. Jako první se zespodu sešroubují sedací plochy (jak u podnožky, tak i u křesla) s čalouněním sedáku (pomocí šroubů 4 x 30 ). Čalounění loketních opěrek křesla se rovněž přišroubuje zespodu. Zbývající čalounění se připevní suchým zipem. K tomu přisponkujte vždy na okraj čalounění suchý zip. Protilehlý suchý zip připevněte na opěradla podnožky a křesla. Dále pokračujte s křeslem: Vyrovnejte sedací plochu s čalouněním podle konstrukčního plánku na podstavec křesla a připevněte ji zespodu pomocí šroubů (3,5 x 35 a 4 x 30 ). Důležité je nyní šroubovat shora přes sedací desku do hranění základní desky podstavce (pomocí šroubů 3,5 x 40 ). Nyní ještě zasuňte opěradlo a zbývající čalounění připevněte suchým zipem. Dále pokračujte s podnožkou: Vyrovnejte sedací plochu s čalouněním podle konstrukčního plánku na podstavec podnožky a připevněte ji zespodu pomocí šroubů (3,5 x 35 a 4 x 30 ). Zbývající čalounění podnožky připevněte suchým zipem. Křeslo a podnožka jsou nyní až na povrchovou úpravu hotové. 14 Povrchová úprava podstavců, sedacích ploch a opěradla. K provedení povrchové úpravy opět sejměte čalounění a povolte opěradlo, sedací plochy a podstavce od sebe.

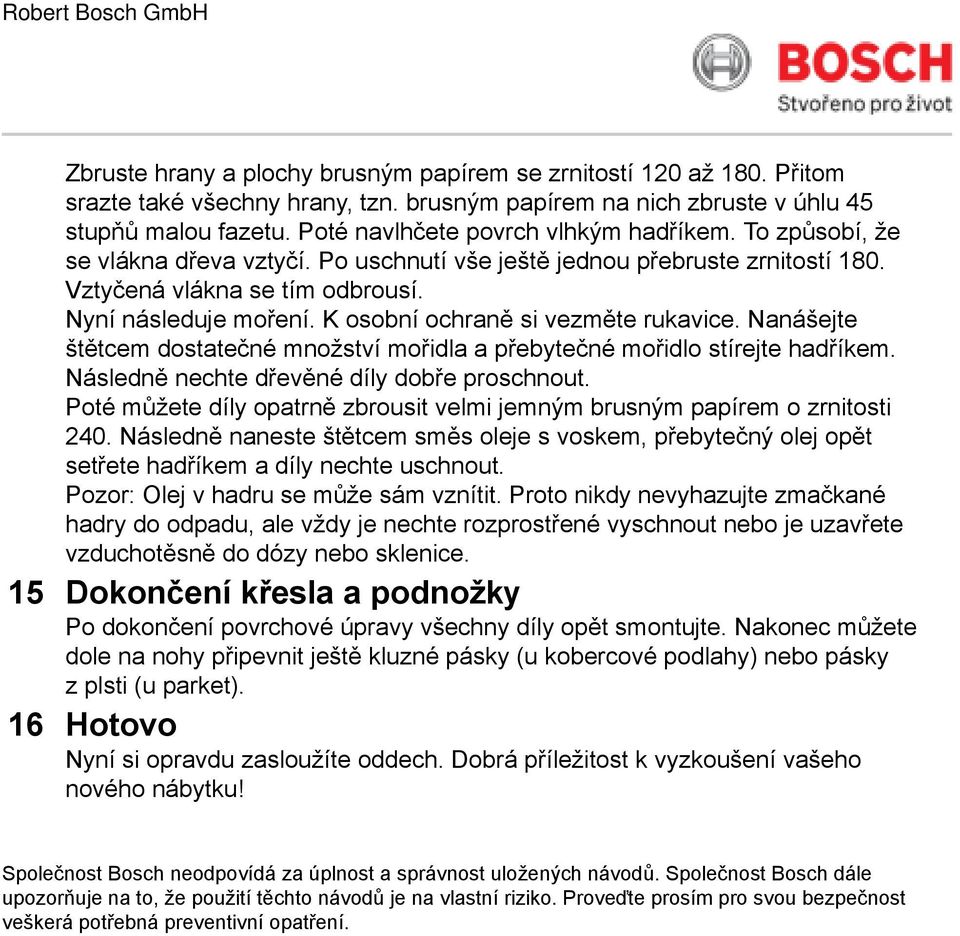

9 Zbruste hrany a plochy brusným papírem se zrnitostí 120 až 180. Přitom srazte také všechny hrany, tzn. brusným papírem na nich zbruste v úhlu 45 stupňů malou fazetu. Poté navlhčete povrch vlhkým hadříkem. To způsobí, že se vlákna dřeva vztyčí. Po uschnutí vše ještě jednou přebruste zrnitostí 180. Vztyčená vlákna se tím odbrousí. Nyní následuje moření. K osobní ochraně si vezměte rukavice. Nanášejte štětcem dostatečné množství mořidla a přebytečné mořidlo stírejte hadříkem. Následně nechte dřevěné díly dobře proschnout. Poté můžete díly opatrně zbrousit velmi jemným brusným papírem o zrnitosti 240. Následně naneste štětcem směs oleje s voskem, přebytečný olej opět setřete hadříkem a díly nechte uschnout. Pozor: Olej v hadru se může sám vznítit. Proto nikdy nevyhazujte zmačkané hadry do odpadu, ale vždy je nechte rozprostřené vyschnout nebo je uzavřete vzduchotěsně do dózy nebo sklenice. 15 Dokončení křesla a podnožky Po dokončení povrchové úpravy všechny díly opět smontujte. Nakonec můžete dole na nohy připevnit ještě kluzné pásky (u kobercové podlahy) nebo pásky z plsti (u parket). 16 Hotovo Nyní si opravdu zasloužíte oddech. Dobrá příležitost k vyzkoušení vašeho nového nábytku! Společnost Bosch neodpovídá za úplnost a správnost uložených návodů. Společnost Bosch dále upozorňuje na to, že použití těchto návodů je na vlastní riziko. Proveďte prosím pro svou bezpečnost veškerá potřebná preventivní opatření.
