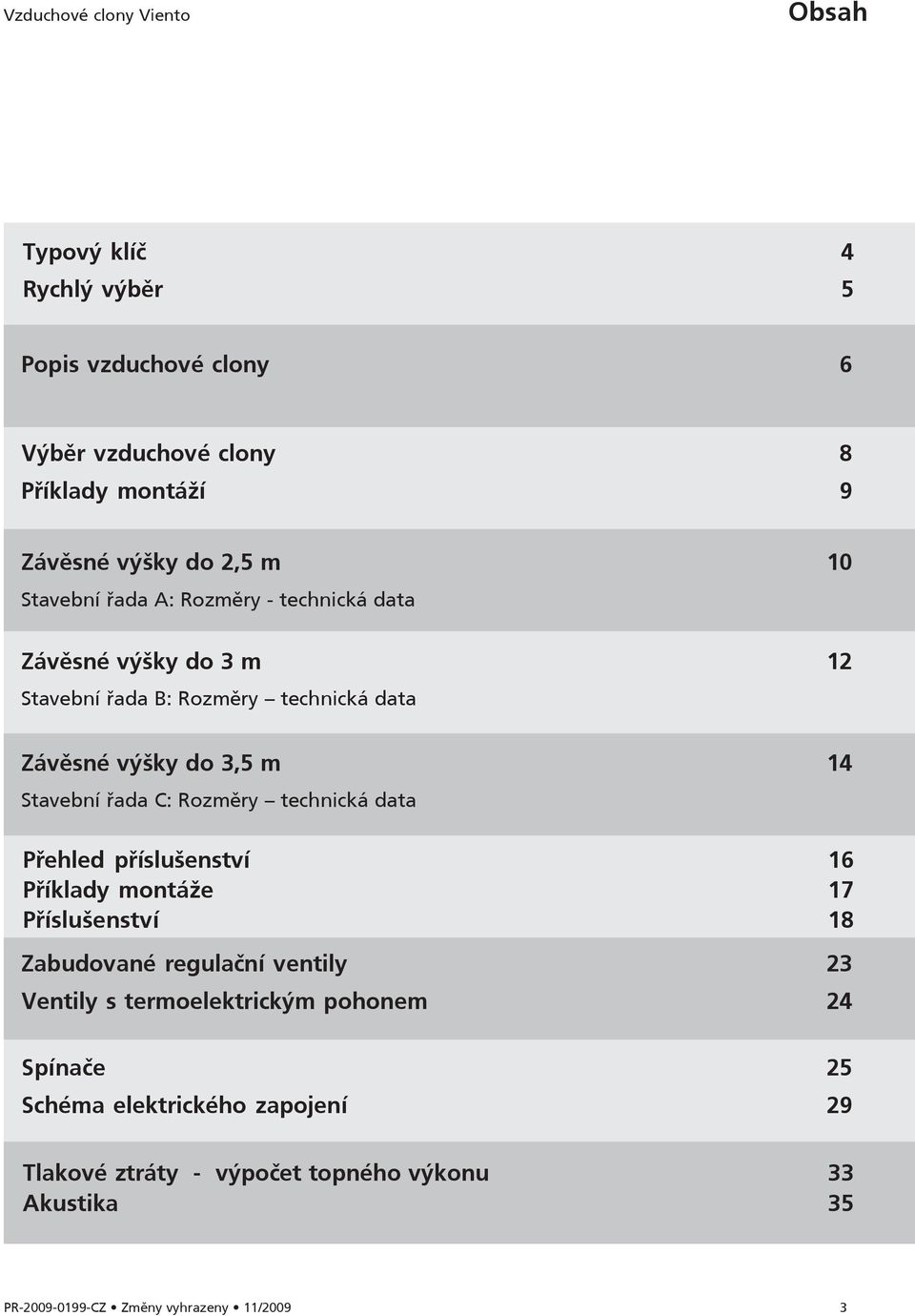

3 Vzduchové clony Viento Obsah Typový klíč 4 Rychlý výběr 5 Popis vzduchové clony 6 Výběr vzduchové clony 8 Příklady montáží 9 Závěsné výšky do 2,5 m 10 Stavební řada A: Rozměry - technická data Závěsné výšky do 3 m 12 Stavební řada B: Rozměry technická data Závěsné výšky do 3,5 m 14 Stavební řada C: Rozměry technická data Přehled příslušenství 16 Příklady montáže 17 Příslušenství 18 Zabudované regulační ventily 23 Ventily s termoelektrickým pohonem 24 Spínače 25 Schéma elektrického zapojení 29 Tlakové ztráty - výpočet topného výkonu 33 Akustika 35 PR CZ Změny vyhrazeny 11/2009 3

4 Typový klíč Vzduchové clony Viento Vzduchová clona Viento L. A 1 U Vzduchové clony L Vzduchové clony Řada Velikost Provedení Počet řad trubek Elektrické vybavení Vybavení ventily Opláštění Řada: pro výšku dveří do A 2,5 m B 3,0 m C 3,5 m Velikost: pro šířku dveří do 1 1,0 m 2 1,5 m 3 2,0 m Provedení/druh provozu U Oběhový vzduch M Směšovací vzduch Typ výměníku 2 2-řadý 3 3-řadý Elektrické vybavení 1 zabudované termokontakty motoru 2 vyvedené termokontakty motoru Vybavení ventily 1 bez zabudovaného ventilu, pouze zatrubkování 2 dvoucestný termostatický ventil R 3/4 (R1 pro typ C3), včetně zatrubkování Opláštění 0 bez opláš ování 1 s opláš ováním, barva RAL s opláš ováním, barva RAL na přání (pouze barvy RAL, ne metalíza) Příslušenství LZ A 1 Strana výdechu: 10 Výdechová příruba z ocelového plechu s nastavitelnou žaluzií Strana nasávání oběhového vzduchu: 20 Sací komora 21 Pružná příruba na sání 22 Sací mřížka s ocelovými příchytkami Strana nasávání venkovního vzduchu: 30 Sací potrubí (montáž směšovací komory) 31 Sací potrubí (spojovací díl mezi příslušenstvím 30 a 32) 32 Protideš ová žaluzie Montážní příslušenství: 40 Závěs pod strop, pozinkovaný 41 Závěs pod strop RAL Závěs na stěnu, pozinkovaný 43 Závěs na stěnu RAL Spojovací díl pro 2 jednotky 60 Náhradní filtr (1 sada o 5 kusech) Řady a velikosti viz nahoře 4 PR CZ Změny vyhrazeny 11/2009

5 Vzduchové clony Viento Rychlý výběr PR CZ Změny vyhrazeny 11/2009 5

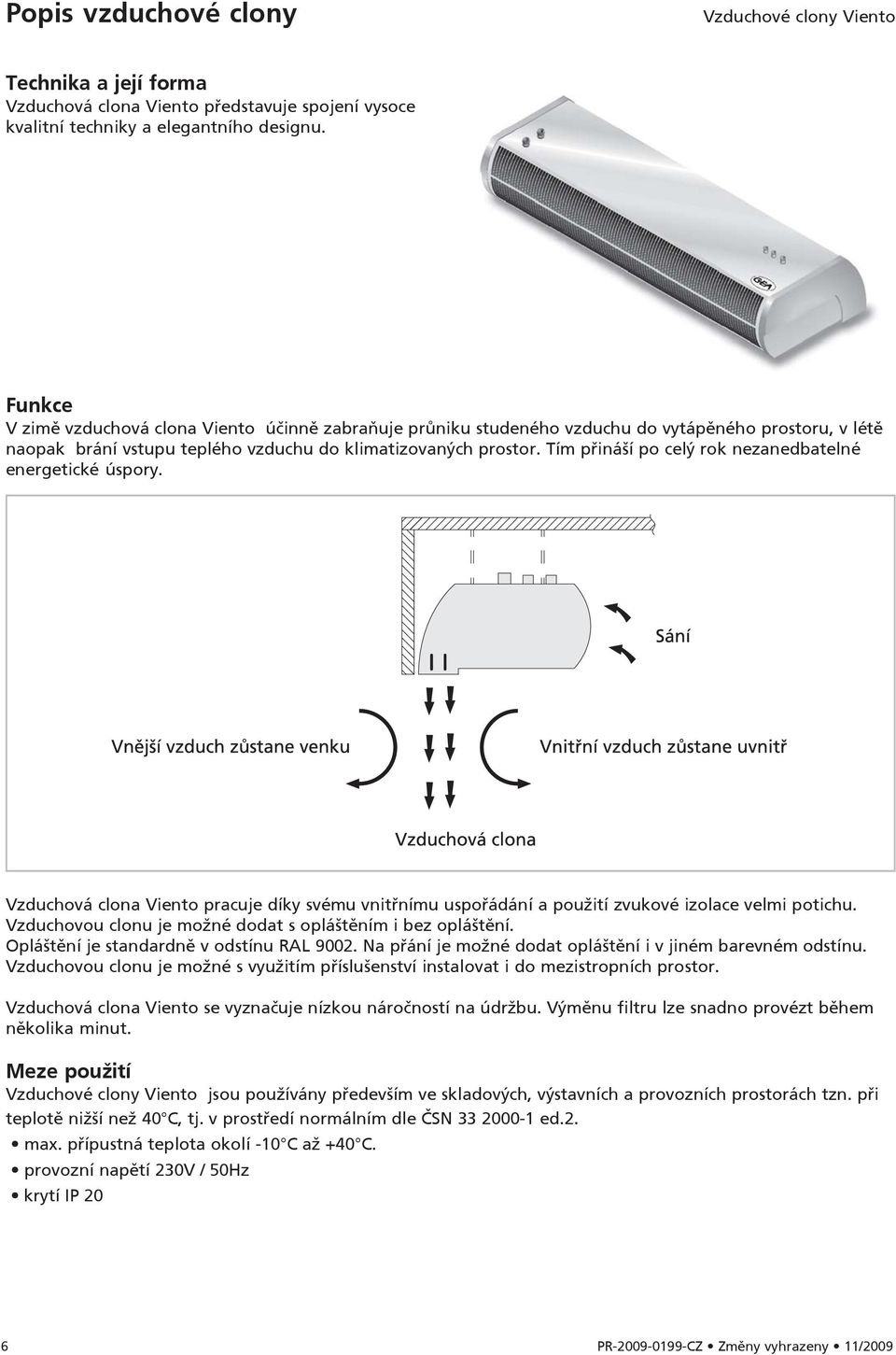

6 Popis vzduchové clony Vzduchové clony Viento Technika a její forma Vzduchová clona Viento představuje spojení vysoce kvalitní techniky a elegantního designu. Funkce V zimě vzduchová clona Viento účinně zabraňuje průniku studeného vzduchu do vytápěného prostoru, v létě naopak brání vstupu teplého vzduchu do klimatizovaných prostor. Tím přináší po celý rok nezanedbatelné energetické úspory. Vzduchová clona Viento pracuje díky svému vnitřnímu uspořádání a použití zvukové izolace velmi potichu. Vzduchovou clonu je možné dodat s opláštěním i bez opláštění. Opláštění je standardně v odstínu RAL Na přání je možné dodat opláštění i v jiném barevném odstínu. Vzduchovou clonu je možné s využitím příslušenství instalovat i do mezistropních prostor. Vzduchová clona Viento se vyznačuje nízkou náročností na údržbu. Výměnu filtru lze snadno provézt během několika minut. Meze použití Vzduchové clony Viento jsou používány především ve skladových, výstavních a provozních prostorách tzn. při teplotě nižší než 40 C, tj. v prostředí normálním dle ČSN ed.2. max. přípustná teplota okolí -10 C až +40 C. provozní napětí 230V / 50Hz krytí IP 20 6 PR CZ Změny vyhrazeny 11/2009

7 Vzduchové clony Viento Popis vzduchové clony Provedení Základní konstrukce vzduchové clony je vyrobena z pozinkovaného ocelového plechu. Tři velikosti odpovídají šířkám dveří 1m, 1,5m, 2m. Pro větší šířky dveří je možno jednoduše řadit vzduchové clony vedle sebe. Výkonové řady Pro různé výšky dveří jsou k dispozici vzduchové clony s rozdílným výkonem: do 2,5m: řada A do 3m: řada B do 3,5m: řada C Příslušenství Různé montážní situace vyžadují vhodné příslušenství. Pětistupňové spínače mohou nabídnout všechny potřebné funkce. Součástí dodávky může být i termoelektrický ventil. Příklad: spínač MC 21 Příklad: Termoelektrický ventil Shrnutí Prvotřídní vztah mezi cenou a výkonem Moderní design Nízké nároky na údržbu Vysoká účinnost a spolehlivost Možnost výběru z široké řady výkonů Krátké dodací lhůty PR CZ Změny vyhrazeny 11/2009 7

8 Výběr vzduchové clony Vzduchové clony Viento Výška dveří / šířka dveří Prvním a nejdůležitějším kritériem pro výběr vzduchové clony je jeho závěsná výška. Pro výšky dveří do 2,5 m (řada A), do 3 m (řada B) a do 3,5 m (řada C) je možné nalézt technické detaily vždy na příslušné dvoustraně. V každé výkonové řadě jsou k dispozici tři velikosti, odpovídající šířkám dveří 1m, 1,5m, 2m. Standardní je vodorovná instalace nad vrata či dveře. V případě požadavku umístění vzduchové clony Viento svisle (na boku - podél dveří či vrat) je nutné dbát na to, aby přívod topného media do vzduchové clony byl vždy v horní části (snadné odvzdušnění). Výměník vzduchové clony pak vždy i během odstávky bude plný topného media (nemožnost vypuštění). Na přání je pak možné dodat jednotku i v zrcadlovém provedení, tzn. se vzájemně obráceně umístěným přívodem topného media a elektrickým připojením. Takto na svislo je možné dodat pouze vzduchové clony v provedení A nebo B. V případech instalace, kde je nedostatek místa nad vzduchovou clonou, je možné dodat vzduchové clony i se stranovým připojením jak topného media, tak elektrického připojení. Ve všech těchto nestandardních případech je bezpodmínečně nutné tento požadavek uvést do technické specifikace pro poptávku či objednávku. Příklad: Řada A (B) s opláštěním Přizpůsobení výběru vzduchové clony montážní situaci Podle požadovaného umístění (viditelně / skrytě) a funkce (cirkulace / směšování) může být zvolena vzduchová clona Viento s opláštěním nebo bez opláštění. Pro skrytou montáž je k dispozici vhodné příslušenství (viz. str. 16). Příklad: Sací potrubí pro přiváděný vzduch Příklad: Sací mřížka Posuvné závěsy umožňují variabilní montáž na stěny či stropy. Pro zajištění potřebných funkcí vzduchové clony nabízíme řadu ovladačů. 8 PR CZ Změny vyhrazeny 11/2009

9 Vzduchové clony Viento Příklady montáží Viditelné umístění vzduchové clony s opláš ováním Venkovní strana Vnitřní strana Venkovní strana Vnitřní strana Viditelné (s opláš ováním) nebo skryté (bez opláš ování) umístění vzduchové clony v zádveří Venkovní strana Vnitřní strana Venkovní strana Vnitřní strana Skryté (bez opláš ování) umístění vzduchové clony s příslušenstvím (oběhový vzduch) Venkovní strana Vnitřní strana Venkovní strana Vnitřní strana Skryté (bez opláš ování) umístění vzduchové clony s příslušenstvím (směšování) Venkovní strana Vnitřní strana Jiná umístění na přání zákazníka PR CZ Změny vyhrazeny 11/2009 9

10 Závěsné výšky do 2,5 m Stavební řada A Vzduchové clony Viento Rozměry a technická data platí pro oběhový vzduch i směšování. Rozměr L 1 (délka včetně bočního opláštění) platí pouze pro clonu s opláštěním. U dveří širších než 2 m může být spojeno více vzduchových clon. Viento bez opláštění Viento s opláštěním Rozměry / hmotnost Stavební řada / Typ Délka Délka Vzdálenost otvorů Hmotnost s opláštěním bez opláštění pro zavěšení s bez L 1 [mm] L 2 [mm] L 3 [mm] opláštění [kg] Šířka dveří do 1,0 m L.A Šířka dveří do 1,5 m L.A Šířka dveří do 2,0 m L.A PR CZ Změny vyhrazeny 11/2009

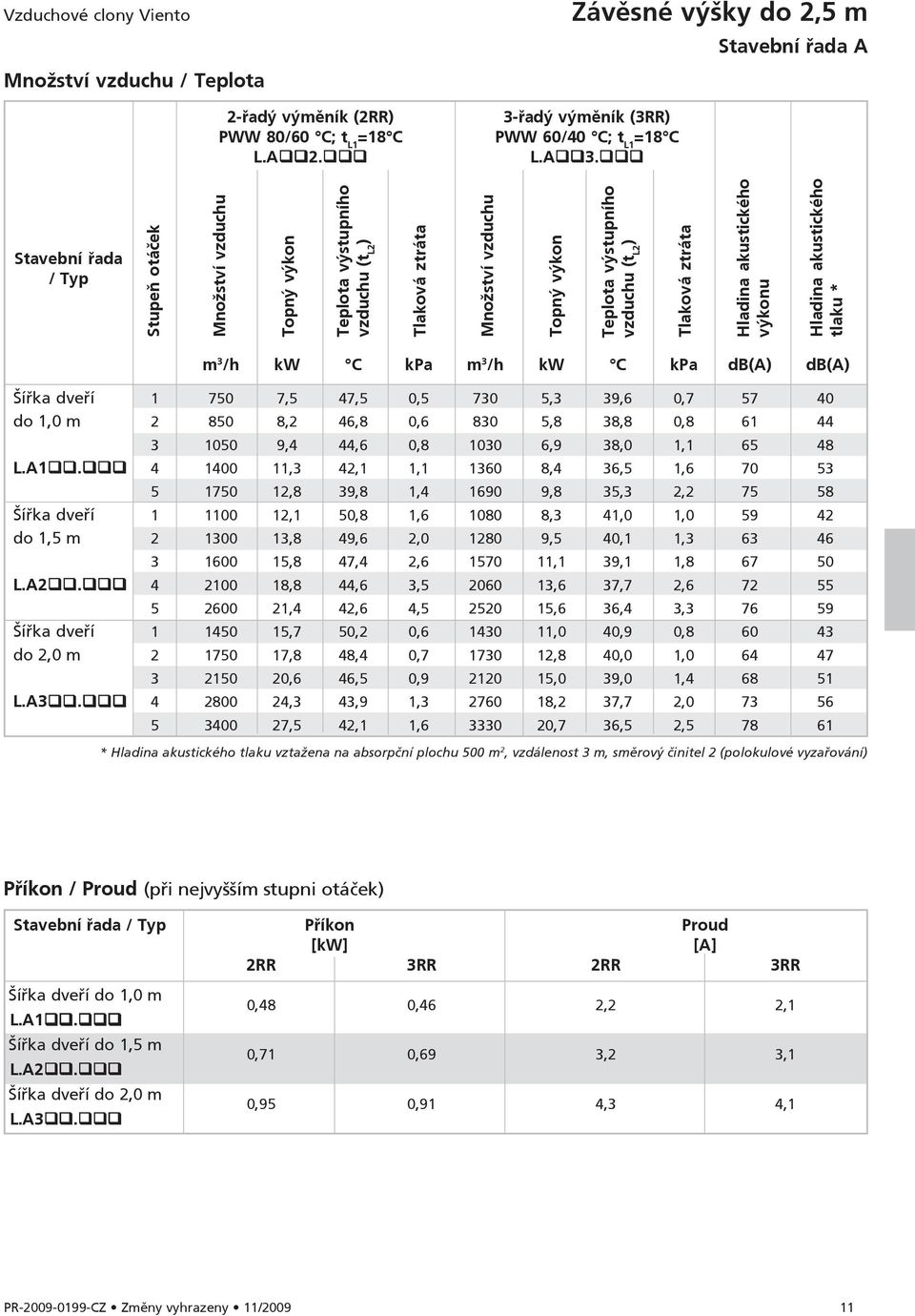

11 Vzduchové clony Viento Množství vzduchu / Teplota 2-řadý výměník (2RR) PWW 80/60 C; t L1 =18 C L.A 2. Závěsné výšky do 2,5 m Stavební řada A 3-řadý výměník (3RR) PWW 60/40 C; t L1 =18 C L.A 3. Stavební řada / Typ Stupeň otáček Množství vzduchu Topný výkon Teplota výstupního vzduchu (t L2 ) Tlaková ztráta Množství vzduchu Topný výkon Teplota výstupního vzduchu (t L2 ) Tlaková ztráta Hladina akustického výkonu Hladina akustického tlaku * m 3 /h kw C kpa m 3 /h kw C kpa db(a) db(a) Šířka dveří ,5 47,5 0, ,3 39,6 0, do 1,0 m ,2 46,8 0, ,8 38,8 0, ,4 44,6 0, ,9 38,0 1, L.A ,3 42,1 1, ,4 36,5 1, ,8 39,8 1, ,8 35,3 2, Šířka dveří ,1 50,8 1, ,3 41,0 1, do 1,5 m ,8 49,6 2, ,5 40,1 1, ,8 47,4 2, ,1 39,1 1, L.A ,8 44,6 3, ,6 37,7 2, ,4 42,6 4, ,6 36,4 3, Šířka dveří ,7 50,2 0, ,0 40,9 0, do 2,0 m ,8 48,4 0, ,8 40,0 1, ,6 46,5 0, ,0 39,0 1, L.A ,3 43,9 1, ,2 37,7 2, ,5 42,1 1, ,7 36,5 2, * Hladina akustického tlaku vztažena na absorpční plochu 500 m 2, vzdálenost 3 m, směrový činitel 2 (polokulové vyzařování) Příkon / Proud (při nejvyšším stupni otáček) Stavební řada / Typ Příkon Proud [kw] [A] 2RR 3RR 2RR 3RR Šířka dveří do 1,0 m L.A1 0,48 0,46 2,2 2,1 Šířka dveří do 1,5 m L.A2 0,71 0,69 3,2 3,1 Šířka dveří do 2,0 m L.A3 0,95 0,91 4,3 4,1 PR CZ Změny vyhrazeny 11/

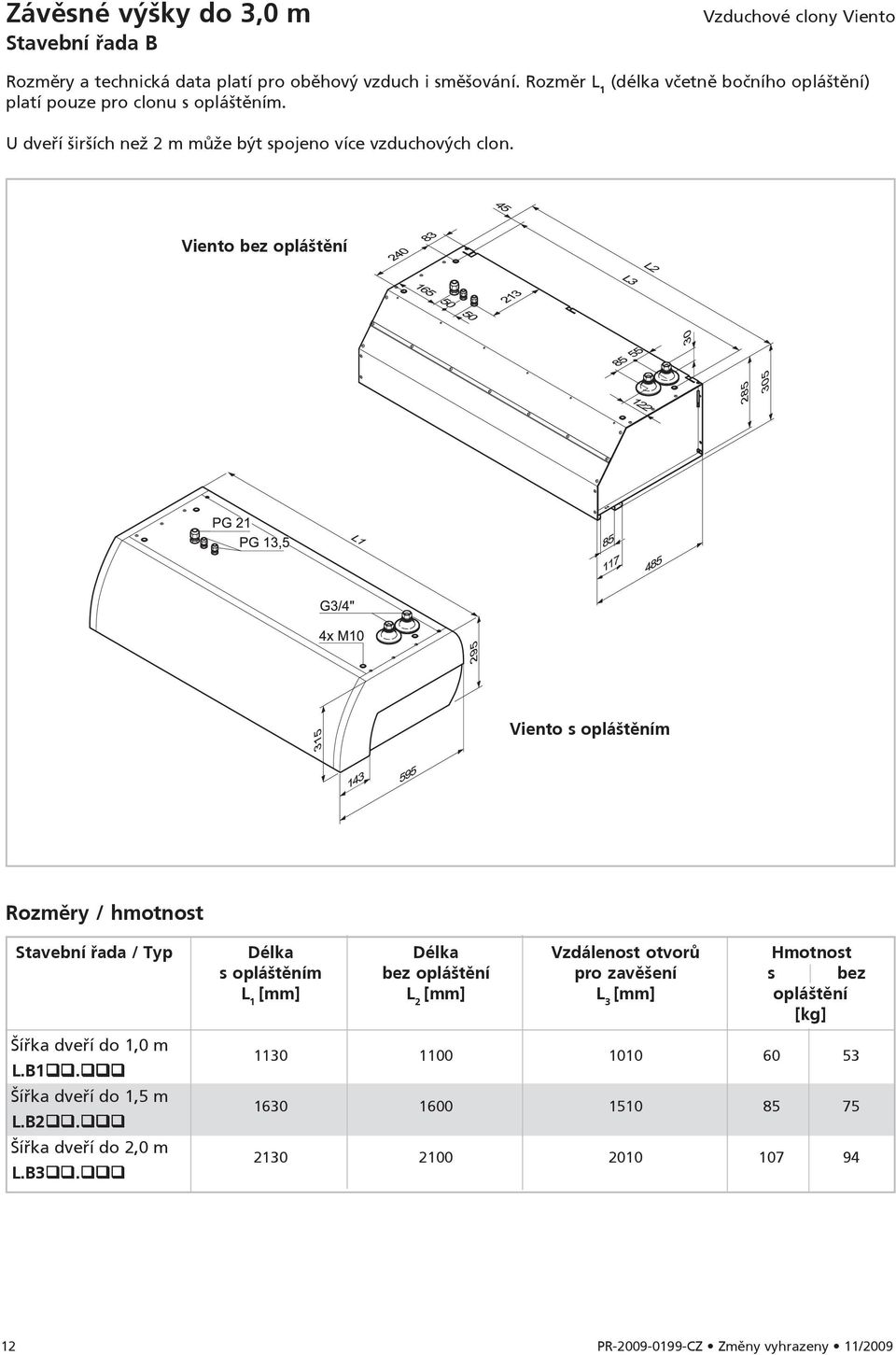

12 Závěsné výšky do 3,0 m Stavební řada B Vzduchové clony Viento Rozměry a technická data platí pro oběhový vzduch i směšování. Rozměr L 1 (délka včetně bočního opláštění) platí pouze pro clonu s opláštěním. U dveří širších než 2 m může být spojeno více vzduchových clon. Viento bez opláštění Viento s opláštěním Rozměry / hmotnost Stavební řada / Typ Délka Délka Vzdálenost otvorů Hmotnost s opláštěním bez opláštění pro zavěšení s bez L 1 [mm] L 2 [mm] L 3 [mm] opláštění [kg] Šířka dveří do 1,0 m L.B Šířka dveří do 1,5 m L.B Šířka dveří do 2,0 m L.B PR CZ Změny vyhrazeny 11/2009

13 Vzduchové clony Viento Množství vzduchu / Teplota Dvouřadý výměník (2RR) PWW 80/60 C; t L1 =18 C L.B 2. Závěsné výšky do 3,0 m Stavební řada B Třířadý výměník (3RR) PWW 60/40 C; t L1 =18 C L.B 3. Stavební řada / Typ Stupeň otáček Množství vzduchu Topný výkon Teplota výstupního vzduchu (t L2 ) Tlaková ztráta Množství vzduchu Topný výkon Teplota výstupního vzduchu (t L2 ) Tlaková ztráta Hladina akustického výkonu Hladina akustického tlaku * m 3 /h kw C kpa m 3 /h kw C kpa db(a) db(a) Šířka dveří ,7 44,2 0, ,1 37,9 1, do 1,0 m ,5 43,1 0, ,8 37,3 1, ,2 40,6 1, ,2 35,8 1, L.B ,1 38,5 1, ,7 34,4 2, ,3 37,0 1, ,7 33,6 3, Šířka dveří ,5 46,9 2, ,4 38,9 1, do 1,5 m ,4 45,3 3, ,0 38,2 2, ,4 43,3 4, ,8 37,1 3, L.B ,1 40,8 5, ,5 35,5 4, ,2 39,1 6, ,2 34,4 4, Šířka dveří ,3 46,7 0, ,6 39,2 1, do 2,0 m ,6 44,9 1, ,7 38,4 1, ,4 43,2 1, ,0 37,4 2, L.B ,2 40,9 1, ,3 36,0 2, ,7 39,1 2, ,2 34,9 3, * Hladina akustického tlaku vztažena na absorpční plochu 500 m 2, vzdálenost 3 m, směrový činitel 2 (polokulové vyzařování) Příkon / Proud (při nejvyšším stupni otáček) Stavební řada / Typ Příkon Proud [kw] [A] 2RR 3RR 2RR 3RR Šířka dveří do 1,0 m L.B1 0,70 0,66 3,2 3,0 Šířka dveří do 1,5 m L.B2 1,20 1,10 5,3 5,0 Šířka dveří do 2,0 m L.B3 1,4 1,3 6,3 5,9 PR CZ Změny vyhrazeny 11/

14 Závěsné výšky do 3,5 m Stavební řada C Vzduchové clony Viento Rozměry a technická data platí pro oběhový vzduch i směšování. Rozměr L 1 (délka včetně bočního opláštění) platí pouze pro clonu s opláštěním. U dveří širších než 2 m může být spojeno více vzduchových clon. Viento bez opláštění Viento s opláštěním Rozměry / hmotnost Stavební řada / Typ Délka Délka Vzdálenost otvorů Hmotnost s opláštěním bez opláštění pro zavěšení s bez L 1 [mm] L 2 [mm] L 3 [mm] opláštění [kg] Šířka dveří do 1,0 m L.C Šířka dveří do 1,5 m L.C Šířka dveří do 2,0 m L.C PR CZ Změny vyhrazeny 11/2009

15 Vzduchové clony Viento Množství vzduchu / Teplota Dvouřadý výměník (2RR) PWW 80/60 C; t L1 =18 C L.C 2. Závěsné výšky do 3,5 m Stavební řada C Třířadý výměník (3RR) PWW 60/40 C; t L1 =18 C L.C 3. Stavební řada / Typ Stupeň otáček Množství vzduchu Topný výkon Teplota výstupního vzduchu (t L2 ) Tlaková ztráta Množství vzduchu Topný výkon Teplota výstupního vzduchu (t L2 ) Tlaková ztráta Hladina akustického výkonu Hladina akustického tlaku * m 3 /h kw C kpa m 3 /h kw C kpa db(a) db(a) Šířka dveří ,5 36,8 2, ,2 33,2 3, do 1,0 m ,8 35,6 2, ,3 32,3 3, ,7 34,1 2, ,8 31,3 4, L.C ,3 33,3 3, ,5 30,9 5, ,3 32,7 3, ,3 30,4 5, Šířka dveří ,0 39,2 6, ,6 34,3 5, do 1,5 m ,9 37,6 8, ,9 33,2 6, ,3 36,1 9, ,0 32,4 7, L.C ,9 35,3 10, ,1 31,8 8, ,6 34,6 11, ,4 31,3 8, Šířka dveří ,9 38,6 2, ,3 34,3 3, do 2,0 m ,3 36,8 2, ,5 33,3 4, ,7 35,6 3, ,4 32,4 5, L.C ,7 34,9 3, ,8 31,8 6, ,8 34,2 4, ,5 31,4 6, * Hladina akustického tlaku vztažena na absorpční plochu 500 m 2, vzdálenost 3 m, směrový činitel 2 (polokulové vyzařování) Příkon / Proud (při nejvyšším stupni otáček) Stavební řada / Typ Příkon Proud [kw] [A] 2RR 3RR 2RR 3RR Šířka dveří do 1,0 m L.C1 1,20 1,09 5,3 4,9 Šířka dveří do 1,5 m L.C2 1,76 1,65 7,9 7,4 Šířka dveří do 2,0 m L.C3 2,35 2,19 10,5 9,8 PR CZ Změny vyhrazeny 11/

16 Přehled příslušenství Vzduchové clony Viento Pozice Příslušenství Typ 1 Protideš ová žaluzie LZ Sací potrubí LZ Sací potrubí LZ Směšovací komora: u směšovacích jednotek není příslušenstvím, je obsažena v základní jednotce 5 Sací komora: u oběhových jednotek rozměrově stejná jako směšovací komora, LZ.20. avšak bez klapky 6 Pružná spojovací příruba na sání LZ Sací mřížka s ocelovými příchytkami LZ Výdechová příruba z ocel. plechu s naklápěcí žaluzií LZ PR CZ Změny vyhrazeny 11/2009

17 Vzduchové clony Viento Příklady montáže Montážní rozměry - stavební řada A a B Montážní rozměry - stavební řada C PR CZ Změny vyhrazeny 11/

18 Příslušenství Vzduchové clony Viento Protideš ová žaluzie (Poz. 1) Řada Obj. číslo Hmotnost [kg] A1 LZ.32.A1 2,3 A2 LZ.32.A2 3,3 A3 LZ.32.A3 4,4 B1 LZ.32.B1 2,3 B2 LZ.32.B2 3,3 B3 LZ.32.B3 4,4 C1 LZ.32.C1 3,3 C2 LZ.32.C2 4,4 C3 LZ.32.C3 5,4 Řada L [mm] C [mm] A A A B B B C C C Sací potrubí (Poz. 2) Řada Obj. číslo Hmotnost [kg] A1 LZ.31.A1 5,3 A2 LZ.31.A2 7,2 A3 LZ.31.A3 9,1 B1 LZ.31.B1 5,3 B2 LZ.31.B2 7,2 B3 LZ.31.B3 9,1 C1 LZ.31.C1 7,6 C2 LZ.31.C2 9,5 C3 LZ.31.C3 11,4 (Hodnoty v závorkách platí pro řadu C) Řada L [mm] A1 630 A2 930 A B1 630 B2 930 B C1 930 C C PR CZ Změny vyhrazeny 11/2009

19 Vzduchové clony Viento Příslušenství Sací potrubí (Poz. 3) Řada Obj. číslo Hmotnost [kg] A1 LZ.30.A1 7,8 A2 LZ.30.A2 11,6 A3 LZ.30.A3 14,2 B1 LZ.30.B1 7,8 B2 LZ.30.B2 11,6 B3 LZ.30.B3 14,2 C1 LZ.30.C1 17,1 C2 LZ.30.C2 20,8 C3 LZ.30.C3 24,9 (Hodnoty v závorkách platí pro řadu C) Řada L [mm] a [mm] b [mm] A A A B B B C C C Sací komora (Poz. 5) Řada Obj. číslo Hmotnost [kg] A1 LZ.20.A1 7,8 A2 LZ.20.A2 10,3 A3 LZ.20.A3 12,8 B1 LZ.20.B1 7,8 B2 LZ.20.B2 10,3 B3 LZ.20.B3 12,8 C1 LZ.20.C1 13,2 C2 LZ.20.C2 17,6 C3 LZ.20.C3 22,1 (Hodnoty v závorkách platí pro řadu C) Řada a [mm] b [mm] A A A B B B C C C PR CZ Změny vyhrazeny 11/

20 Příslušenství Vzduchové clony Viento Pružná spojovací příruba na sání (Poz. 6) Řada Obj. číslo Hmotnost [kg] A1 LZ.21.A1 5,4 A2 LZ.21.A2 7,6 A3 LZ.21.A3 9,8 B1 LZ.21.B1 5,4 B2 LZ.21.B2 7,6 B3 LZ.21.B3 9,8 C1 LZ.21.C1 7,1 C2 LZ.21.C2 10,0 C3 LZ.21.C3 12,9 Řada L [mm] d [mm] A A A B B B C C C Sací mřížka s příchytkami (Poz. 7) Řada Obj. číslo Hmotnost [kg] A1 LZ.22.A1 3,2 A2 LZ.22.A2 4,8 A3 LZ.22.A3 6,3 B1 LZ.22.B1 3,2 B2 LZ.22.B2 4,8 B3 LZ.22.B3 6,3 C1 LZ.22.C1 4,2 C2 LZ.22.C2 6,4 C3 LZ.22.C3 9,1 (Hodnoty v závorkách platí pro řadu C) Řada L [mm] a [mm b [mm] A A A B B B C C C PR CZ Změny vyhrazeny 11/2009

21 Vzduchové clony Viento Příslušenství Výdechové příruby s nastavitelnou žaluzií (Poz. 8) Řada Obj. číslo Hmotnost [kg] A1 LZ.10.A1 2,3 A2 LZ.10.A2 2,8 A3 LZ.10.A3 4,4 B1 LZ.10.B1 2,3 B2 LZ.10.B2 2,8 B3 LZ.10.B3 4,4 C1 LZ.10.C1 3,3 C2 LZ.10.C2 4,4 C3 LZ.10.C3 5,4 Řada A Řada L [mm] a [mm] A A A Řada B, C Řada L [mm] a [mm] B B B C C C (Hodnoty v závorkách platí pro řadu C) PR CZ Změny vyhrazeny 11/

22 Montážní příslušenství Vzduchové clony Viento Montáž na stěnu Závěs na stěnu (sada = 2 kusy) Provedení Obj. číslo Hmotnost [kg] A, B C Pozinkováno LZ RAL 9002 LZ (Hodnoty v závorkách platí pro řadu C) Montáž na strop Závěs pod strop (sada = 2 kusy) Provedení Obj. číslo Hmotnost [kg] A, B C Pozinkováno LZ RAL 9002 LZ (Hodnoty v závorkách platí pro řadu C) 22 PR CZ Změny vyhrazeny 11/2009

23 Vzduchové clony Viento Zabudované regulační ventily Na přání zákazníka mohou být ve výrobě zabudovány termostatické ventily pro regulaci teploty výstupního vzduchu. Popis: dvoucestné rohové ventily s nízkým hlukem, s plochou kuželkou pro spojitou regulaci na straně vody, termostatická regulační hlavice s kapalinovým dálkovým čidlem a 2 m dlouhou kapilárou. Řady Jmen. průměr Závit Obj. číslo A1-A3 B1-B3 DN 20 R 3/4 L.A. 2 C1-C2 C3 DN 25 R 1 L.A. 2 Dimenzování Technické údaje Max. provozní tlak 1 MPa Max. teplota topného média 130 C Max. tlaková diference 30kPa Vliv teploty topného média < 0,7 K/30 K Hystereze < 0,5 K Požadovaná hodnota (teplota čidla) 20 C do 70 C Připojení Závity hrdla podle ČSN (DIN 2999 ISO 7) pro trubku se závitem příp. pro měděnou a přesnou ocelovou trubku mm se svěrkovým šroubením. Diagram průtoku pro termostatické ventily Jmen. průměr DN 20, 25 P pásmo 1K 2K 3K 5K 7K k VS Hodnoty k V 0,7 1,25 1,8 3,0 4,3 7,0 Příklad dimenzování Dáno: hmotnostní průtok vody 250 kg/h Určit: tlaková ztráta při zvoleném P pásmu 2K Hledaná tlaková ztráta je v průsečíku přímky průtoku se zvolenou křivkou ventilu pro P = 2K Δp = 4 kpa PR CZ Změny vyhrazeny 11/

24 Ventily s termoelektrickým pohonem Vzduchové clony Viento Pro jiný způsob regulace průtoku topného media je možno dodat uzavírací ventily s termoelektrickým pohonem. Popis: Dvoucestné rohové nebo přímé ventily s nízkým hlukem, plochý kabel, termoelektrický servopohon (otevřeno / zavřeno). Rohový ventil Řada / Jmen. Hodnota K VS Obj. číslo Velikost průměr rohový přímý rohový přímý A1-A3 B1-B3 DN 20 7,0 5, C1-C2 C3 DN 25 7,0 5, Rozměry rohový ventil DN Závit h I1 I2 I3 I4 [mm] [mm] [mm] [mm] [mm] 20 R 3/4 32,0 34,0 36,0 68,0 14,5 25 R 1 32,0 37,5 41,5 74,5 16,8 Rozměry přímý ventil Přímý ventil DN Závit h I1 I2 I3 I4 [mm] [mm] [mm] [mm] [mm] 20 R 3/4 39,5 34,5 40,5 66,5 14,5 25 R ,8 Technické údaje Tělo ventilu Max. provozní tlak: 1 MPa (10 bar) Max. teplota topného média: 110 C Max. tlaková diference: 30 kpa Diagram průtoku pro ventily DN 20, 25 Pohon Provozní napětí: 230 V/50-60 Hz Bez proudu zavřeno Příkon: při přestavování 58 W v provozu 2,5 W Max. zapínací proud: 250 ma Max. provozní teplota: 100 C Max. teplota okolí: 50 C Krytí: IP 43, příp. IP 44 při svislé montáži Ochrana: D podle DIN Poloha instalace: svisle nebo šikmo Délka kabelu: 1,2 m Doba přestavení: cca 3 min Připojení: Závity hrdla podle ČSN (DIN 2999 ISO 7) pro trubku se závitem příp. pro měděnou a přesnou ocelovou trubku mm se svěrkovým šroubením. Tlakové ztráty Viz vedlejší diagram průtoku 24 PR CZ Změny vyhrazeny 11/2009

25 Vzduchové clony Viento Spínače Spínače umožňují připojení jedné (P1), dvou (P2) nebo tří (P3) vzduchových clon Viento. Regulace otáček je umožněna zabudovaným 5-stupňovým transformátorem. Kontrolky u verze MC 25 a MC 30 signalizují provoz, případně poruchu ventilátorů. Prostřednictvím přepínače léto zima ve spojení s uzavíracím ventilem s termoelektrickým pohonem je umožněn letní provoz vzduchových clon bez topného média. Spínače pro provoz se směšovaným vzduchem (MC 30) nabízejí navíc kontrolu ochrany proti zamrznutí a zapnutí klapky směšovaného vzduchu (otevřeno / zavřeno). Příklady: Spínač MC 21-P1 Pro připojení 1 vzduchové clony Spínač MC 30-P3 Pro připojení až 3 vzduchových clon Funkce 5-stupňových spínačů: Funkce MC 20 MC 21 MC 25 MC30 Přepínač léto-zima X X X X Kontrola tepelné ochrany X X X Kontrola tepelné ochrany s blokováním X X Přepínač automatický / ruční provoz X X X Připojení pro externí spouštěcí kontakt X X X Provoz se směšovaným vzduchem: Spínač klapky pro venkovní vzduch (otev./zav.) X Počet stupňů přepínače PR CZ Změny vyhrazeny 11/

26 Spínače Vzduchové clony Viento Jmenovité proudy Celkový jmenovitý proud zapojených vzduchových clon nesmí přesáhnout celkový jmenovitý proud spínače (10A resp. 15A). Hodnoty jmenovitého proudu jednotlivých vzduchových clon Viento se nachází v následující tabulce: Řada Viento A1 A2 A3 B1 B2 B3 C1 C2 C3 Jmenovitý proud na clonu 2RR 2,2A 3,2A 4,3A 3,2A 5,3A 6,3A 5,3A 7,9A 10,5A Jmenovitý proud na clonu 3RR 2,1A 3,1A 4,1A 3,0A 5,0A 5,9A 4,9A 7,4A 9,8A Spínače pro 1 vzduchovou clonu Spínače: MC 20, MC 21-P1, MC 30-P1 a) Jištění ze strany stavby T 16 A Max. celkový jmenovitý proud 10 A Spínače pro max. 2 vzduchové clony Spínače: MC 21-P2, MC 25-P2, MC 30-P2 a) Jištění ze strany stavby T 16 A Max. celkový jmenovitý proud 10 A b) Jištění ze strany stavby T 20 A Max. celkový jmenovitý proud 15 A Spínače pro max. 3 vzduchové clony Spínače: MC 21-P3, MC 25-P3, MC 30-P3 a) Jištění ze strany stavby T 16 A Max. celkový jmenovitý proud 10 A b) Jištění ze strany stavby T 20 A Max. celkový jmenovitý proud 15 A 26 PR CZ Změny vyhrazeny 11/2009

27 Vzduchové clony Viento Spínače MC 20 (připojit max. 1x Viento) Krytí IP 20 Jištění ze strany stavby T 16 A Rozměry (Š x V x H): 130 x 130 x 74 mm MC 21-P1 (připojit max. 1x Viento) Krytí IP 20 Jištění ze strany stavby T 16 A Rozměry (Š x V x H): 170 x 235 x 150 mm MC 21-P2 (připojit max. 2x Viento) Krytí IP 20 Jištění ze strany stavby T 16 A nebo T 20 A Rozměry (Š x V x H): 170 x 235 x 150 mm MC 21-P3 (připojit max. 3x Viento) Krytí IP 20 Jištění ze strany stavby T 16 A nebo T 20 A Rozměry (Š x V x H): 270 x 220 x 150 mm MC 25-P1 (připojit max. 1x Viento) Krytí IP 20 Jištění ze strany stavby T 16 A Rozměry (Š x V x H): 170 x 235 x 150 mm PR CZ Změny vyhrazeny 11/

28 Spínače Vzduchové clony Viento MC 25-P2 (připojit max. 2x Viento) Krytí IP 20 Jištění ze strany stavby T 16 A nebo T 20 A Rozměry (Š x V x H): 270 x 220 x 150 mm MC 25-P3 (připojit max. 3x Viento) Krytí IP 20 Jištění ze strany stavby T 16 A nebo T 20 A Rozměry (Š x V x H): 270 x 220 x 150 mm MC 30-P1 (připojit max. 1x Viento) Krytí IP 20 Jištění ze strany stavby T 16 A Rozměry (Š x V x H): 170 x 235 x 150 mm MC 30-P2 (připojit max. 2x Viento) Krytí IP 20 Jištění ze strany stavby T 16 A nebo T 20 A Rozměry (Š x V x H): 270 x 220 x 150 mm MC 30-P2 (připojit max. 3x Viento) Krytí IP 20 Jištění ze strany stavby T 16 A nebo T 20 A Rozměry (Š x V x H): 270 x 220 x 150 mm 28 PR CZ Změny vyhrazeny 11/2009

29 Vzduchové clony Viento Schéma zapojení pro spínače Viento se spínačem MC 20 Viento se spínačem MC 21-P1 PR CZ Změny vyhrazeny 11/

30 Schéma zapojení pro spínače Vzduchové clony Viento Viento se spínačem MC 25-P1 Viento se spínačem MC 30-P1 30 PR CZ Změny vyhrazeny 11/2009

31 Vzduchové clony Viento Schéma zapojení pro spínače Viento se spínačem MC 21-P2(P3) Viento se spínačem MC 25-P2(P3) PR CZ Změny vyhrazeny 11/

32 Schéma zapojení pro spínače Vzduchové clony Viento Viento se spínačem MC 30-P2(P3) 32 PR CZ Změny vyhrazeny 11/2009

33 Vzduchové clony Viento Tlakové ztráty - výpočet topného výkonu Topné výkony a tlakové ztráty uvedené na předchozích stranách a platných pro řady A C se vztahují k: PWW 80/60 C (2-řadé výměníky) PWW 60/40 C (3-řadé výměníky) Teplota vzduchu na vstupu T L1 = 18 C Topné výkony a tlakové ztráty při jiných provozních stavech mohou být stanoveny pomocí korekčních koeficientů z následující tabulky nebo grafů. 2-řadý výměník Tlakové ztráty Korekční koeficient f ΔT W ΔT ,20 0,43 0,67 0,92 1,20 1,47 1, ,1 0,32 0,56 0,81 1,06 1,33 1,59 1, ,07 0,25 0,46 0,69 0,93 1,17 1,43 1,67 1, ,16 0,34 0,56 0,78 1,02 1,25 1,49 1,74 2,00 3-řadý výměník Tlakové ztráty Korekční koeficient f ΔT W ΔT ,63 1,05 1,49 1,91 2,33 2,76 3, ,39 0,79 1,19 1,59 2,00 2,40 2,84 3, ,10 0,52 0,90 1,28 1,66 2,06 2,45 2,88 3, ,26 0,61 0,96 1,33 1,70 2,10 2,51 2,92 3,32 PR CZ Změny vyhrazeny 11/

34 Tlakové ztráty - výpočet topného výkonu Vzduchové clony Viento Vzorce pro výpočet: 1. ΔT = T + T W1 W2 - T 2 L1 2. ΔT W = T W1 - T W2 3. Q = Q N x f. 4. m = 860 x Q ΔT W 5. T L2 = T L x Q V. Názvy symbolů: ΔT [K] = střední teplotní rozdíl ΔT W [K] = teplotní rozdíl vody T W1 [ C] = teplota vstupní vody T W2 [ C] = teplota výstupní vody T L1 [ C] = teplota vzduchu na vstupu T L2 [ C] = teplota vzduchu na výstupu Q N. Q. [kw] = jmenovitý topný výkon při topná voda 80/60 C, T L1 = 18 C (2RR) topná voda 60/40 C, T L2 = 18 C (3RR) [kw] = topný výkon f [-] = přepočtový koeficient m [kg/h] = množství vody V [m 3 /h]= Objem. průtok vzduchu Δp W [kpa] = Odpor výměníku na straně vody Dáno: Vzduchová clona typ L. A2U3. PWW 70/50 C, 3 řady T L1 = 20 C Určit: 1) Topný výkon Q při V = 2060 m 3 /h 2) Teplotu vzduchu na výstupu T L 3) Odpor výměníku na straně vody Výpočet: 1. Q N = 13,6 kw ΔT = ( ) = 40 K 2 ΔT W = (70-50) = 20 K Q = 13,6 kw x 1,28 = 17,4 kw (f = 1,28 z tabulky korekčního koeficientu) 2. T L2 = 20 ( C) x 17,4 (kw) = 46,5 C 2060 (m 3/ h) 3. m = 860 x 17,4 (kw) = 748 kg/h 20 (K) Δp W = 4,2 kpa 34 PR CZ Změny vyhrazeny 11/2009

35 Vzduchové clony Viento Akustika Převod akustického výkonu na akustický tlak Vyzařování ze zdroje hluku bez odrazu Kulové vyzařování Půlkulové vyzařování Čtvrtkulové vyzařování pouze teorie praxe Směrový faktor 1 Směrový faktor 2 Směrový faktor 3 Příklad: Viento A1 (3. stupeň otáček) 65 db(a) Akustický výkon Poloviční vyzařování -22 db Vzdálenost 5m 43 db(a) Akustický tlak Příklad: Viento A1 (3. stupeň otáček) 65 db(a) Akustický výkon Vyzařování v jedné čtvrtině -19 db Vzdálenost 5m 46 db(a) Akustický tlak PR CZ Změny vyhrazeny 11/
