ŠOUPÁTKA SE STOUPAJÍCÍM VŘETENEM RISING STEM GATE VALVES CZ / EN

Transkript

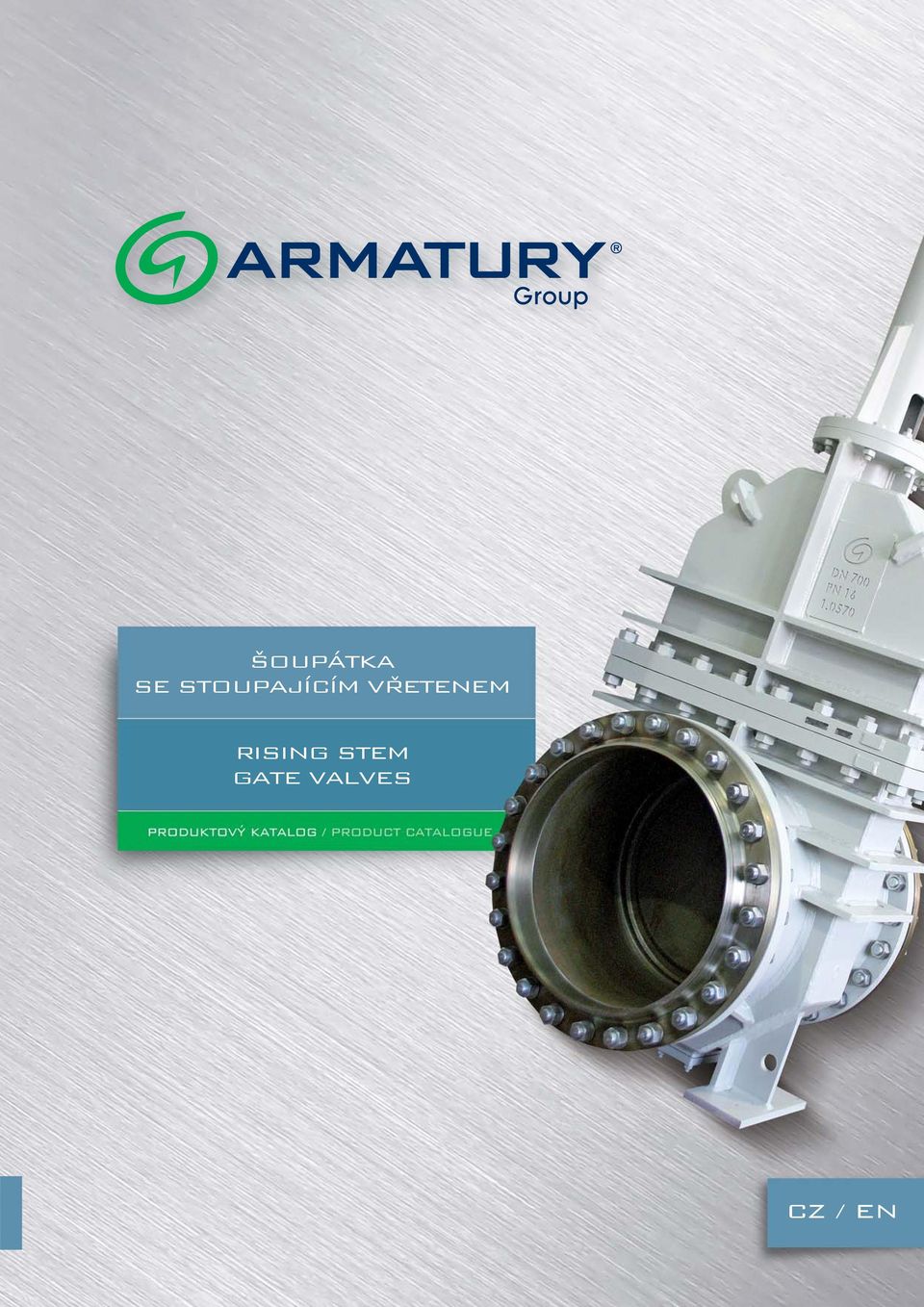

1 ŠOUPÁTKA SE STOUPAJÍCÍM VŘETENEM RISING STEM GATE VALVES CZ / EN

2 STEEL GATE VALVES TYP / TYPE S33.4 Použití Šoupátka jsou uzavírací armatury sloužící k úplnému uzavření proudu pracovní látky. Jsou použitelná až do teploty 300 C pro pracovní látku vodu, neagresivní kapaliny, páru, vzduch, plyn skupiny 1, ropu a její produkty. Všechny druhy pracovních látek nesmí obsahovat hrubé mechanické nečistoty. Při použití šoupátka k jakékoliv regulaci nebo škrcení výrobce nezaručuje těsnost uzávěru. Application Gate valves are isolating valves designed for full closing or opening of working media flow. They can be used for temperatures up to 300 C for water, non-corrosive liquids, steam, air, gases of group 1, petroleum and petroleum products. The service fluids shall not contain rough impurities. If the gate valves are used for regulating or throttling purposes, the manufacturer does not guarantee tightness of the gate valves. Technický popis Šoupátko je třmenové s nezúženým průtokem, pevným klínem a stoupajícím vřetenem. Těleso a víko tvoří celosvařovaná ocelová konstrukce. Žebrování tělesa zabezpečuje požadovanou tuhost. Použité tvářené materiály garantují oproti tělesům a víkům z odlitků absolutní těsnost vůči vnějšku. Těsnící plochy sedel a klínu jsou z tvrdokovu typu 13Cr s garantovaným rozdílem tvrdosti 50 HB. Šoupátka se dodávají jako oboustranně těsnící. Spoj těleso víko a utěsnění ucpávky je provedeno pomocí bezazbestového těsnění, které zaručuje dlouhodobou životnost pro požadovanou pracovní látku. Konstrukce šoupátka splňuje požadavek na automatické uvolnění přetlaku z dutiny tělesa. Připojovací rozměry Šoupátka jsou dodávána s připojením přírubovým a přivařovacím. Rozměry přírub jsou podle EN (tvar B1) nebo podle B16.47 (tvar RF) nebo podle GOST Stavební délky jsou podle EN 558 řada 14, u tlakové třídy PN 16 jsou dle EN 558 řada 15, pro DN tlak PN 2,5-6 jsou stavební délky podle EN řada 3. Na základě dohody je možno tato šoupátka dodávat s jinými přírubami, v jiných stavebních délkách, svarová hrana je vždy na základě požadavku odběratele. Ovládání Šoupátka se dodávají s ručním kolem nebo kuželovou převodovkou, nebo elektrickým pohonem, nebo s úpravou pro připojení k pohonu. Standardní připojovací rozměry k převodovce nebo k elektrickému pohonu jsou podle ISO Příslušenství Na základě objednávky mohou být šoupátka dovybavena těmito zařízeními: odvodňovací armatura stojany pro dálkové ovládání, včetně řetězů a kol odvzdušňovací zátky Zkoušení Tlakové zkoušky se provádějí vodou podle EN , stupeň netěsnosti dle TDP nebo podle API 598. Montáž Montáž pouze do vodorovného potrubí s pohonem nahoře. Technical description The gate valve is an outside-screw-and-yoke, full bore with solid wedge and rising stem. The body and the bonnet are fully welded construction. The body ribbing provides the necessary rigidity. The sealing surfaces of the seats and the wedge are hard-faced with a corrosion resistant 13Cr material with a guaranteed hardness difference of 50 HB. The gate valves are available as single direction sealing valves or a bi-directional sealing valves. The body-bonnet joint and the packing chamber are sealed with asbestos-free gasket and packing which guarantee a long life service. The gate valve design allows an automatic body cavity pressure relief. Connecting dimensions The gate valves are with flanged and welded ends. The dimensions of flanges are in compliance with EN (form B1) or ASME B16.47 (form RF) or GOST Face to face dimensions are acc. to EN 558 Series 14, Series 15 for PN 16, EN Series 3 for DN PN 2,5-6. On request, the gate valves can be delivered with other flanges and face-to-face dimensions, weld edge - acc. to customer s requirement. Operation The gate valves are delivered with a handwheel, a manual bevel gear, an electric actuator or bare stem ready for connection of an actuator. The standard connecting dimensions are according to ISO Accessories The gate valves can be equipped with the following accessories: drain valve column stand for remote control, including chains and chain wheels vent plugs Testing Pressure tests are done by water in compliance with EN , leakage rates are in compliance with Technical Delivery Conditions or API 598. Installation The gate valves shall be installed into horizontal piping in vertical position with the actuator on the top only. Rozsah výroby / Production range DN / NPS Typ / Type PN S33.4 2,

3 RISING STEM GATE VALVES TYP / TYPE S33.4 Třmenové provedení / Yoked design Těleso, víko - celosvařovaná ocelová konstrukce / Body, bonnet - fabricated design Pevný klín / Solid wedge Materiál iál/m Material Pozice /Position Součást / Component Uhlíková ocel / Carbon steel Uhlíková ocel pro nízké teploty / Carbon steel for low temperatures 1 Těleso + návar / Body + overlay Cr Cr 2 Víko / Bonnet Klín + návar / Wedge + overlay Cr Cr 5 Vřeteno / Stem Šroub víka / Bonnet bolts * * 7 Matice víka / Bonnet nuts * * 8 Matice vřetena / Stem nut A439 D2 (Ni-rezist), Al-bronze 10 Těsnění víka / Gasket Grafit s nerez vložkou / Graphite with stainless steel insert 11 Ucpávka / Packing Lisovaný grafit / Pressed graphite * ekvivalent nebo dle požadavku zákazníka / equivalent or according to customer s request Typové značení S33.4 nahradilo původní značení S61. / Type marking S33.4 changed former marking S

4 RISING STEM GATE VALVES TYP / TYPE S33.4 PN 2,5-25 DN Tmax 300 C Připojení / Connection: EN , ASME B16.5, ASME B16.47 PŘÍRUBOVÉ / FLANGED ENDS EN , ASME B16.25 PŘIVAŘOVACÍ / WELDED ENDS V3 B V2 V1 V3 A L2 PN DN L1 L2 D1 D2 D3 a f d x n V1 V2 V3 A B 2, DN d x n D2 B V2 V1 A L1 DN f a D3 D1 přírub. / flanged end kg přivař. / welded end x x x x x x x x x x x x x x x x x x x x x x x x x x x x

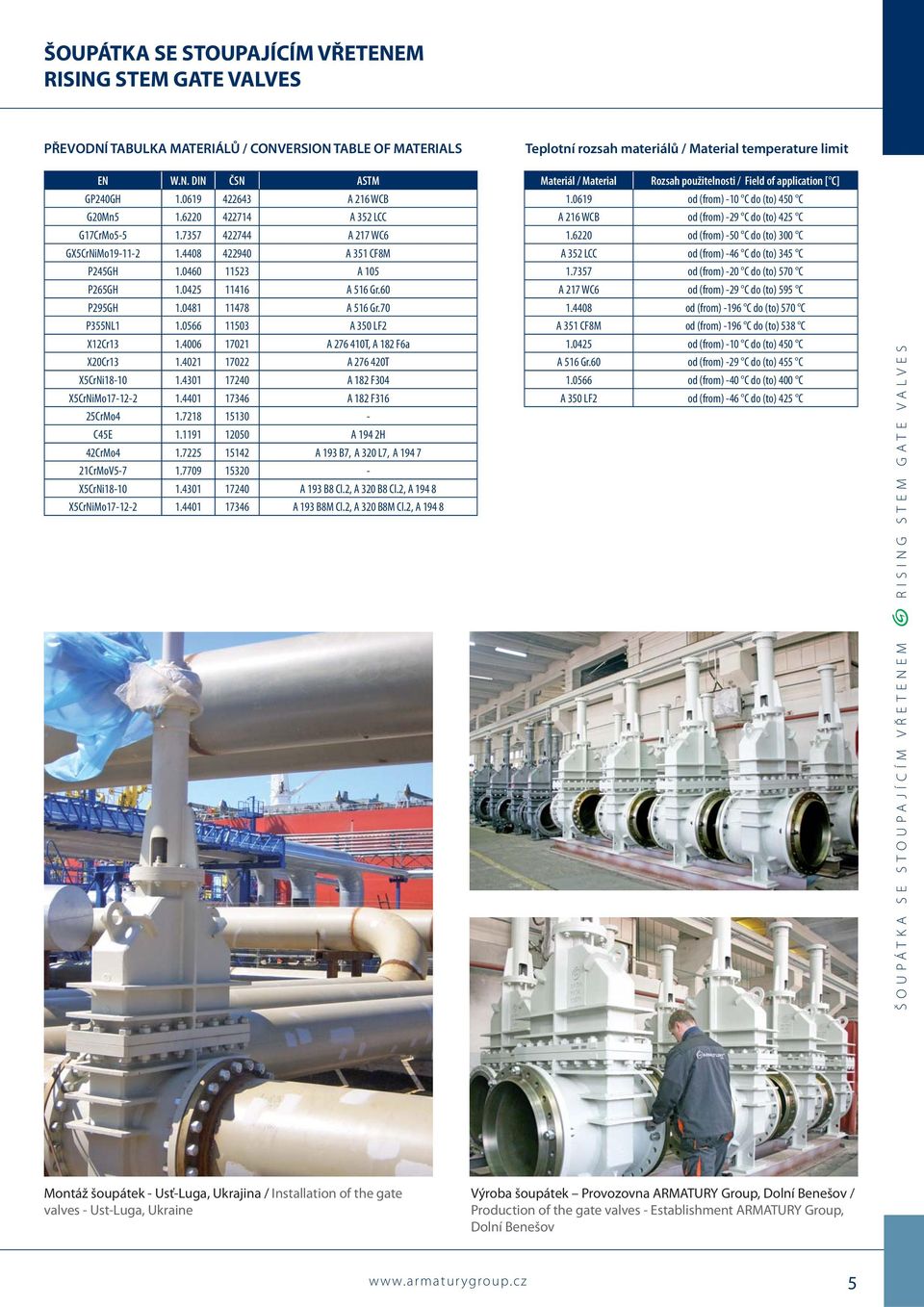

5 RISING STEM GATE VALVES PŘEVODNÍ TABULKA MATERIÁLŮ / CONVERSION TABLE OF MATERIALS EN W.N. DIN ČSN ASTM GP240GH A 216 WCB G20Mn A 352 LCC G17CrMo A 217 WC6 GX5CrNiMo A 351 CF8M P245GH A 105 P265GH A 516 Gr.60 P295GH A 516 Gr.70 P355NL A 350 LF2 X12Cr A T, A 182 F6a X20Cr A T X5CrNi A 182 F304 X5CrNiMo A 182 F316 25CrMo C45E A 194 2H 42CrMo A 193 B7, A 320 L7, A CrMoV X5CrNi A 193 B8 Cl.2, A 320 B8 Cl.2, A X5CrNiMo A 193 B8M Cl.2, A 320 B8M Cl.2, A Teplotní rozsah materiálů / Material temperature limit Materiál / Material Rozsah použitelnosti / Field of application [ C] od (from) -10 C do (to) 450 C A 216 WCB od (from) -29 C do (to) 425 C od (from) -50 C do (to) 300 C A 352 LCC od (from) -46 C do (to) 345 C od (from) -20 C do (to) 570 C A 217 WC6 od (from) -29 C do (to) 595 C od (from) -196 C do (to) 570 C A 351 CF8M od (from) -196 C do (to) 538 C od (from) -10 C do (to) 450 C A 516 Gr.60 od (from) -29 C do (to) 455 C od (from) -40 C do (to) 400 C A 350 LF2 od (from) -46 C do (to) 425 C Montáž šoupátek - Usť-Luga, Ukrajina / Installation of the gate valves - Ust-Luga, Ukraine Výroba šoupátek Provozovna ARMATURY Group, Dolní Benešov / Production of the gate valves - Establishment ARMATURY Group, Dolní Benešov 5

6 RISING STEM GATE VALVES CERTIFIKACE / CERTIFICATION Certifikát řízení kvality dle ČSN EN ISO 9001:2009 / QMS Certificate acc. to ČSN EN ISO 9001:2009 Vývozní certifikát shody GOST-R pro S33 / GOST-R Certificate of conformity for export of S33 Certifikát systému EMS dle EN ISO 14001:2005 / EMS Certificate acc. to EN ISO 14001:2005 Certifikát PED 97/23/EC pro S33 / Certificate acc. to PED 97/23/EC for S33 Certifikát systému kvality ve svařování dle EN ISO / QMS Certificate in welding acc. to EN ISO Osvědčení TA-Luft o snížení emisí z armatur v rafineriích / TA-Luft Certificate of emission reduction from industrial valves in refineries Výstavba ropného terminálu - Usť-Luga, Ukrajina / Construction of an oil terminal - Ust-Luga, Ukraine 6

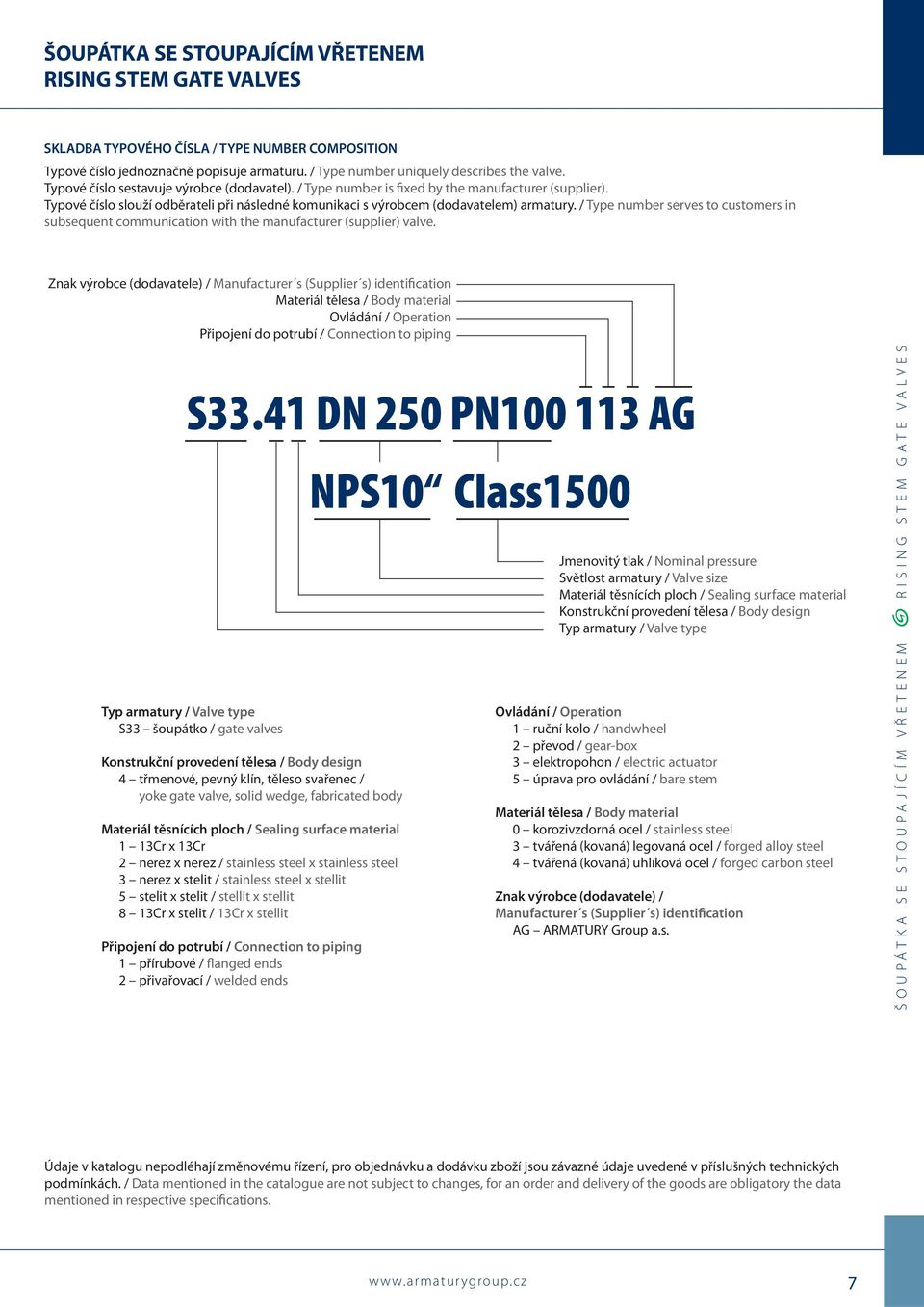

7 RISING STEM GATE VALVES SKLADBA TYPOVÉHO ČÍSLA / TYPE NUMBER COMPOSITION Typové číslo jednoznačně popisuje armaturu. / Type number uniquely describes the valve. Typové číslo sestavuje výrobce (dodavatel). / Type number is fixed by the manufacturer (supplier). Typové číslo slouží odběrateli při následné komunikaci s výrobcem (dodavatelem) armatury. / Type number serves to customers in subsequent communication with the manufacturer (supplier) valve. Znak výrobce (dodavatele) / Manufacturer s (Supplier s) identification Materiál tělesa / Body material Ovládání / Operation Připojení do potrubí / Connection to piping S33.41 DN 250 PN AG Typ armatury / Valve type S33 šoupátko / gate valves Konstrukční provedení tělesa / Body design 4 třmenové, pevný klín, těleso svařenec / yoke gate valve, solid wedge, fabricated body Materiál těsnících ploch / Sealing surface material 1 13Cr x 13Cr 2 nerez x nerez / stainless steel x stainless steel 3 nerez x stelit / stainless steel x stellit 5 stelit x stelit / stellit x stellit 8 13Cr x stelit / 13Cr x stellit Připojení do potrubí / Connection to piping 1 přírubové / flanged ends 2 přivařovací / welded ends NPS10 Class1500 Jmenovitý tlak / Nominal pressure Světlost armatury / Valve size Materiál těsnících ploch / Sealing surface material Konstrukční provedení tělesa / Body design Typ armatury / Valve type Ovládání / Operation 1 ruční kolo / handwheel 2 převod / gear-box 3 elektropohon / electric actuator 5 úprava pro ovládání / bare stem Materiál tělesa / Body material 0 korozivzdorná ocel / stainless steel 3 tvářená (kovaná) legovaná ocel / forged alloy steel 4 tvářená (kovaná) uhlíková ocel / forged carbon steel Znak výrobce (dodavatele) / Manufacturer s (Supplier s) identification AG ARMATURY Group a.s. Údaje v katalogu nepodléhají změnovému řízení, pro objednávku a dodávku zboží jsou závazné údaje uvedené v příslušných technických podmínkách. / Data mentioned in the catalogue are not subject to changes, for an order and delivery of the goods are obligatory the data mentioned in respective specifications. 7

8 ČESKÁ REPUBLIKA CZECH REPUBLIC ARMATURY Group a.s. Provozovna a vedení společnosti Production plant and Headquarters Nádražní 129, Dolní Benešov tel.: +420/ fax: +420/ dolni.benesov@agroup.cz Provozovna a sídlo společnosti Production plant and Registered office Bolatická 39, Kravaře tel.: +420/ fax: +420/ kravare@agroup.cz Provozovna / Sales office Lipnická 157, Hranice IV - Drahotuše tel.: +420/ fax: +420/ hranice@agroup.cz SLOVENSKO SLOVAKIA ARMATÚRY GROUP, s.r.o. Provozovna a sídlo společnosti Registered office Jánošíkova 264, Žilina tel.: +421/41/ fax: +421/41/ zilina@agroup.cz Provozovny / Sales offices Južná trieda č. 74, Košice tel.: +421/55/ fax: +421/55/ kosice@agroup.cz Murgašova 27, Šaľa tel.: +421/31/ fax: +421/31/ sala@agroup.cz RUSKO RUSSIA АО АРМАТУРЫ Гроуп 3 Тверская-Ямская д. 31/ Москва, Россия тел./факс: +7/ ag-moscow@col.ru AO ARMATURY Group a.s. 3. ulice/street Tverskaya-Yamskaya, dům/house 31/ Moskva/Moscow tel./fax: +7/ ag-moscow@col.ru Společnost ARMATURY Group a.s. si vyhrazuje právo změn technických specifikací výrobků a neručí za případné tiskové chyby. The ARMATURY Group a.s. company reserves the right for changes of technical products-specifications, and is not responsible for incidental misprints. Vydáno v červenci 2013 / Issued in July
