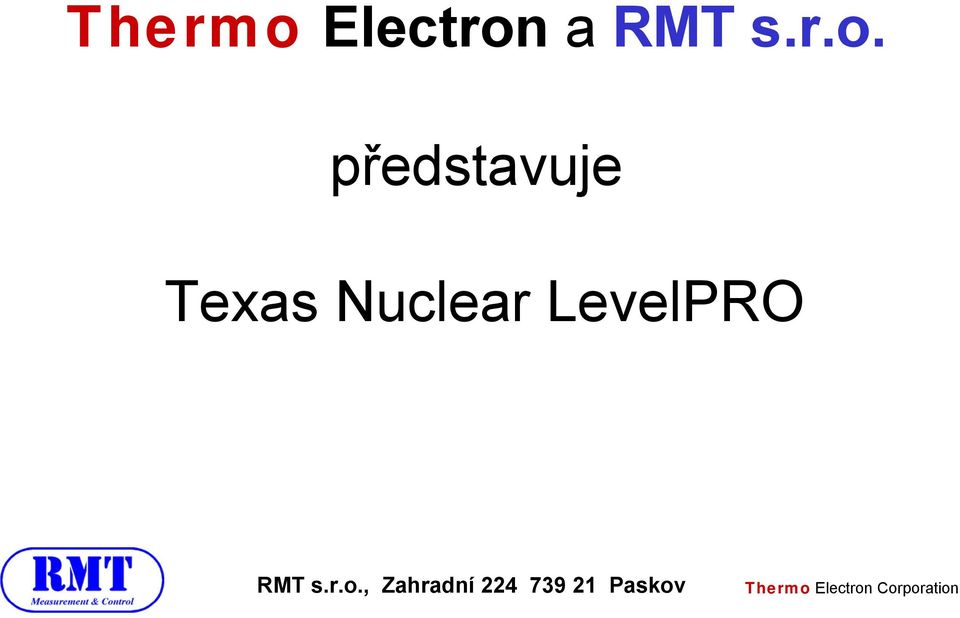

představuje Texas Nuclear LevelPRO

Transkript

1 Thermo Electron a RMT s.r.o. představuje Texas Nuclear LevelPRO

2 Co je to bezkontaktní měření hladiny? Měření bez fyzického kontaktu s měřeným, materiálem

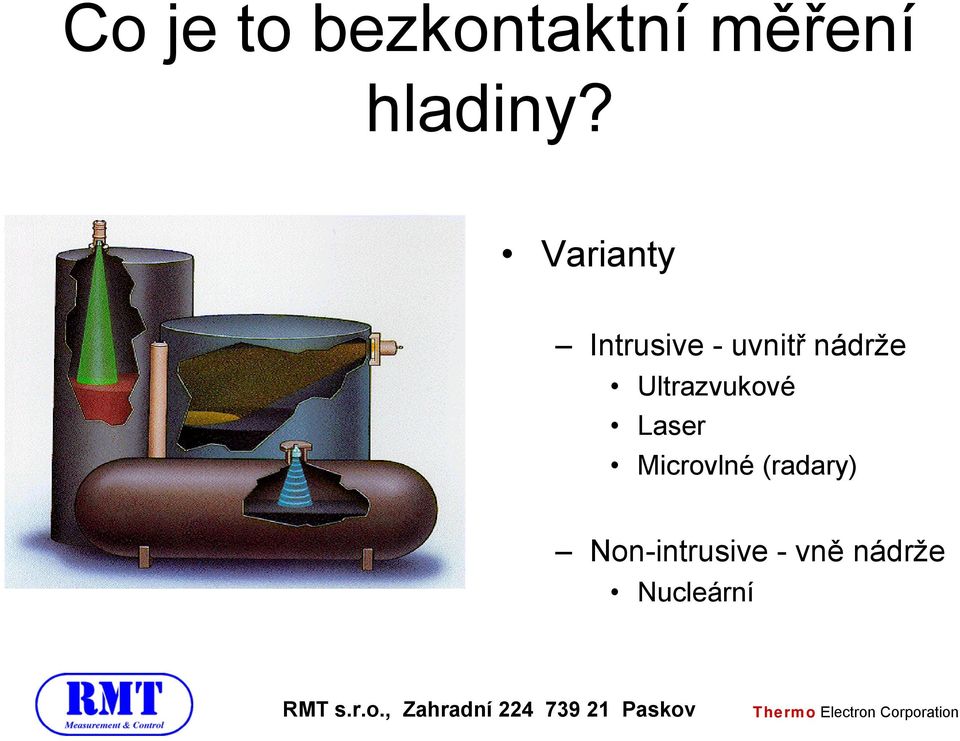

3 Co je to bezkontaktní měření hladiny? Varianty Intrusive - uvnitř nádrže Ultrazvukové Laser Microvlné (radary) Non-intrusive - vně nádrže Nucleární

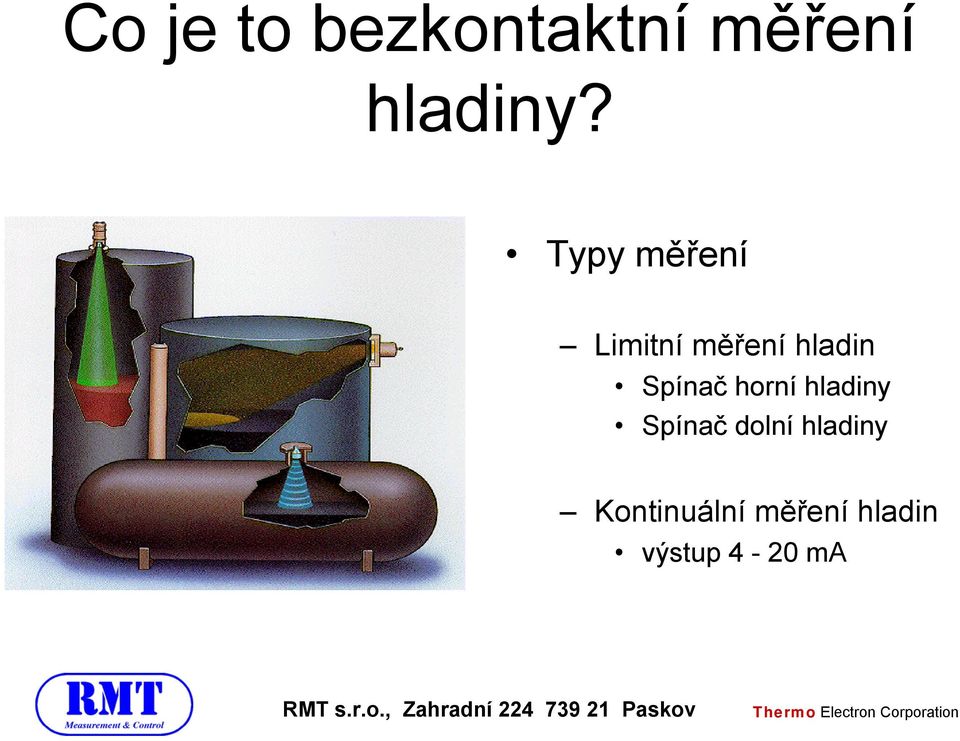

4 Co je to bezkontaktní měření hladiny? Typy měření Limitní měření hladin Spínač horní hladiny Spínač dolní hladiny Kontinuální měření hladin výstup 4-20 ma

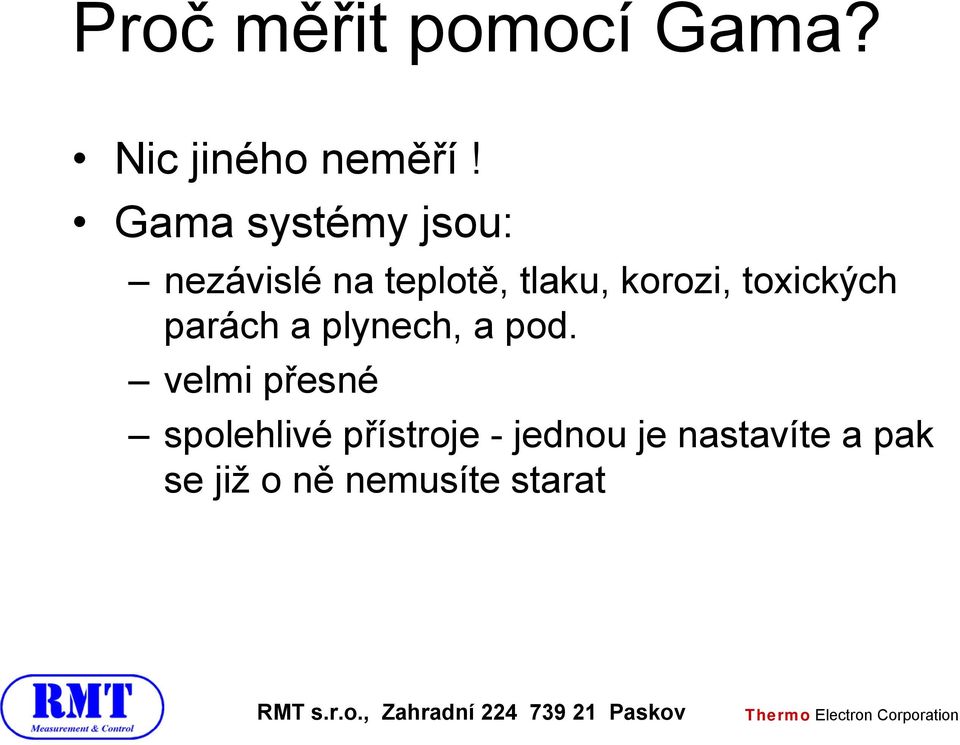

5 Proč měřit pomocí Gama? Nic jiného neměří! Gama systémy jsou: nezávislé na teplotě, tlaku, korozi, toxických parách a plynech, a pod. velmi přesné spolehlivé přístroje - jednou je nastavíte a pak se již o ně nemusíte starat

6 Jak Gama systémy pracují? Gama přístroje využívají útlum záření v měřené hladině Radioaktivní zářič je montován na jednu stranu nádrže Detektor je montován na opačnou stranu nádrže

7 Jak Gama systémy pracují Intenzita zářiče je vypočítána tak, aby záření prošlo přes stěny nádrže. Gama záření je vyzařováno, pokud je otevřena clona zářiče

8 Jak to funguje? Jak naše nukleární zdroje pracují? Energie je vysílána ze zdroje a je měřena detektorem. Množství energie zachycené detektorem je nepřímo úměrné hladině materiálu v nádrži. Čím je vyšší hladina, tím je nižší dopadající záření na detektor a opačně, čím nižší hladina tím vyšší dopadající záření na detektoru.

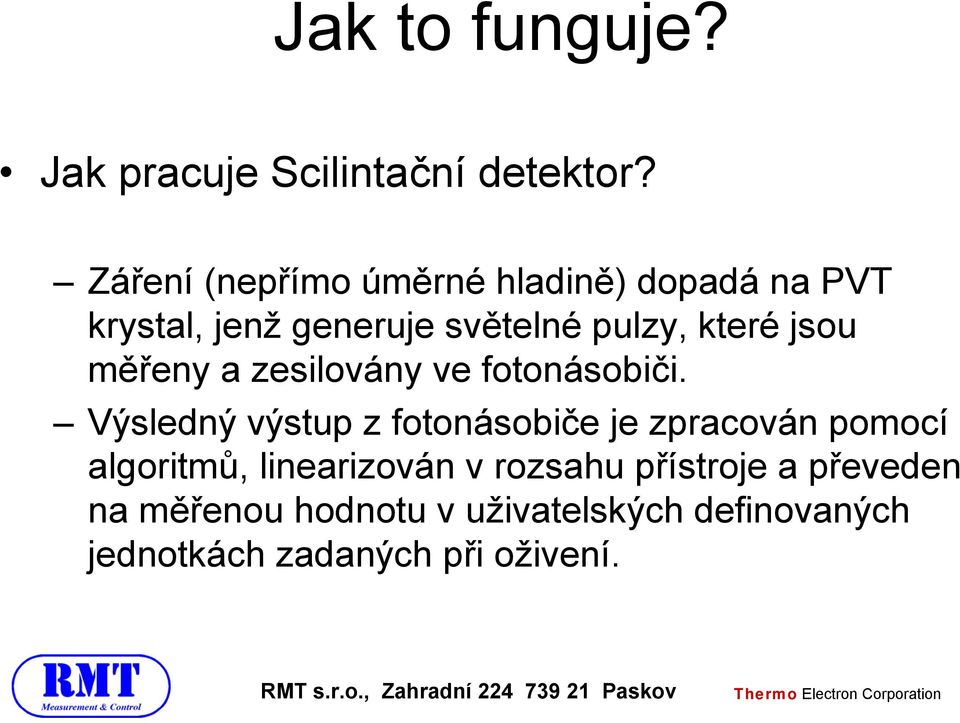

9 Jak to funguje? Jak pracuje Scilintační detektor? Záření (nepřímo úměrné hladině) dopadá na PVT krystal, jenž generuje světelné pulzy, které jsou měřeny a zesilovány ve fotonásobiči. Výsledný výstup z fotonásobiče je zpracován pomocí algoritmů, linearizován v rozsahu přístroje a převeden na měřenou hodnotu v uživatelských definovaných jednotkách zadaných při oživení.

10 Princip měření Maximální hladina Zdroj záření Detektor Materiál Minimální hladina Typická nádrž

11 Princip měření Izolace Opláštění Opláštění media Stěna nádrže Nálepy, nánosy Zářič Detektor

12 Princip měření Zářič Detektor Vstup Míchadlo

13 Princip měření Zářič Detektor Posunutí Vstup Míchadlo

14 LevelPRO - detektor Pouzdro elektroniky Detektor s elektronikou Scintilační krystal

15 Detektor Více detektorů - více možnosti kombinace dvou nebo více detektorů LevelPRO pro jedno měření hladiny každá jednotka detektoru přijímá pulsy z horní jednotky, přičítá vlastní pulsy, a ty předává do další jednotky funkce kaskády je součásti hardware a již nevyžaduje žádné speciální nastavení

16 LevelPro - zdroj záření Pouzdro zářiče

17 LevelPro - zářič Pouzdro a kryt zářiče pouzdro zářiče je vloženo do ocelového krytu s olověným pláštěm (Pb). Zdroj zářiče je v nerezovém provedení odolném proti korozi. Cesium 137 (Cs137) nebo Cobalt 60 (Co60) kapsle s aktivitou od 10 mci do mci.

18 Díly pouzdra zářiče - dvojitě zapouzdřený zářič Vnitřní kryt Sestava Vnitřní pouzdro Zářič Vnější kryt Cs-137 Vnější pouzdro

19 Provedení krytu zářiče Vyzařovací úhel záření model 520x a a 30 úhel paprsku Cesium 137 Cobalt 60 model 520xB 60 úhel paprsku Cesium 137 model 706x 40 úhel paprsku Cesium 137

20 Detail umístění zářiče Zářič Maximální hladina 45 Detektor 60 Stěna nádrže Detektor Bokorys ležaté nádrže 45 minimální hladina 60 minimální hladina

21 Detail umístění zářiče Maximální hladina Zářič Detektor Zářič 45 Minimální hladina

22 Všechny systémy Dokumentace Manuály Vždy je dodáváno po jedné z těchto dokumentací: obslužný manuál instalační manuál další manuály za příplatek Výkresy výkresy jsou možné v tištěné nebo elektronické verzi

23 Průmysl Rafinerie Petrochemie Papír a celulóza Chemický Farmacie Doly a šachty Potravinářství

24 Aplikace Destilační kolony Odparky Reaktory Vařáky (papírenství) Vakuové věže Hladina ve sklářské peci Dělící jednotky Autoklávy
