1 SK - N Á V O D N A M O N T Á Ž A O B S L U H U : Obj..: MOBILNÝ KLIMATIZANÝ PRÍSTROJ Obj..: Úvod Vychutnejte si osvžující chlad za horkých letních dn a udlejte si píjemné prostedí v prostoru, ve kterém se zdržujete (v obývacím pokoji, v dtském pokoji, v pracovn, v kancelái atd.). Vyve te pouze odvtrávací hadici (hadici na odpadní vzduch) do venkovního prostoru a pipojte k pístroji napájení ze sí ové zásuvky (230 V / 50 Hz). A jelikož lze tento p í stroj snadno penášet, nebudete mít žádné problémy s jeho umístním. Krom jiného mžete tento klimatizaní p í stroj pepnout do režimu odvlhování" (vysoušení) vzduchu, pi kterém dojde bhem 24 hodin k odstranní až 19,2 litr vody z takto upravovaného vzduchu (aniž byste museli použít odvtrávací hadici). Jako chladící prostedek se používá v tomto pístroji ekologicky nezávadné médium. Nkolik poznámek, které se týkají klimatizaních pístroj Klimatizaní zaízení se používají pevážn za déle trvajících veder, pokud již bývá horko nesnesitelné. Klimatizaní pístroje však nejsou žádné zázrané bedny" a mohou znamenat zklamání, jestliže s nimi nedocílíte okamžit požadovanou pokojovou teplotu. Žádný lovk neovlivní fyzikální zákonitosti pouhým rybaením". Pamatujte na to, že jsou všechny stny (zdivo), rzné pedmty, nábytek, zaízení bytu, topná tlesa a dokonce i vodovodní potrubí vetn odpad zahívány a že psobí po dlouhou dobu jako pasivní zdroje tepelné energie. K tomu ješt patí psobení sluneního záení. Tato všude uložená (a stále doplovaná) tepelná energie musí být zptn odvádna (eliminována) po takovou dobu, po jakou docházelo k jejímu hromadní (k vytápní). Zpravidla to trvá nkolik dní, dokud se pomocí klimatizaních p í stroj nedosáhne požadovaného efektu ochlazení. Z tohoto dvodu by ml zpoátku zstat zapnutý klimatizaní pístroj nkolik dní. Abyste ušetili elektrickou energii, mli byste v pípad, když zjistíte, že je venkovní teplota nižší než teplota místnosti, otevít okna a vypnout klimatizaní pístroj. Stoupneli opt v ranních hodinách venkovní teplota, zavete okna a zapnte klimatizaci.

2 Domácí klimatizaní zaízení bývají vybavena otáecím mechanismem ventilátoru (ovládáním smru proudní vzduchu), který Vám zajistí osvžení, aniž byste se museli vystavovat nebezpeí psobení prvanu. Nkdy nedocílíte žádného výsledku, ani když nastavíte termostat klimatizaního pístroje na 17 nebo 19 C. S ohledem na to, že dosažení této teploty je možné jen za jistých okolností, nelze tuto teplotu z hlediska nepíznivého psobení na lidské zdraví doporuit. Odborníci doporuují snížit teplotu vzduchu ochlazovaného prostoru pouze o 3 až 6 C. Provete pedchlazení ložnice a ped usnutím klimatizaní pístroj vypnte. Pi odvádní teplého vzduchu dejte pozor na to, aby tento teplý" vzduch neproudil z hadice odpadního vzduchu zpt do ochlazované místnosti. Zaízení odpadního vzduchu potebují písun vzduchu, který lze pivádt z jiných místností odvrácených od Slunce, nikdy však pímo z venkovního prostoru. Zavete všechna ostatní okna a všechny dvee. Nakonec malá praktická rada: Klimatizaní zaízení je v poádku, jestliže bude hadice odpadního vzduchu (pokud bude spuštn kompresor) mírn teplá (vlažná) až teplá. Po penesení klimatizaního pístroje do jiné místnosti je nechte stát v klidu (nezapínejte jej) po dobu 1 až 2 hodin. Teprve poté dokáže pístroj bezpen nasávat chladící médium. Klimatizaní zaízení s venkovním výmníkem tepla má pirozen ve srovnání s pístrojem s hadicí odpadního vzduchu pi stejném píkonu (odbru el. energie) vyšší chladící výkon. Tato vlastnost spoívá v tom, že do ochlazovaného prostoru nemusí být pivádn žádný vzduch. Tato zaízení nebývají tolik hluná a zkondenzovaná voda je vtšinou odvádna do venkovního prostoru. Pední strana pístroje

3 Zadní strana pístroje Ovládací panel

4 [1] Tlaítko TIMER" - nastavení doby provozu (asu zapnutí a vypnutí) pístroje. [2] Tlaítko SWING"- nastavení smru proudní vzduchu (natoení ventilátoru). [3] Tlaítko FAN SPEED"- nastavení rychlosti otáení ventilátoru. [4] Tlaítko MODE"- volba provozních režim (funkcí) pístroje. [5] Tlaítko TIME"- nastavení asu (hodin). [6] Tlaítko TEMP"- nastavení teploty (termostatu). [7] Kontrolka (LED) WATER FULL" - signalizace plné nádrže se zkondenzovanou vodou. [8] Kontrolka (LED) POWER" - signalizace zapnutí pístroje. [9] Tlaítko zapnutí a vypnutí pístroje. Zobrazení na displeji

5 [1] Zobrazení režim (funkcí) provozu pístroje [2] Zobrazení stupn výkonu (rychlosti otáení) ventilátoru. [3] Indikace smru natoení ventilátoru (smru proudní vzduchu). [4] SET" = zobrazení nastavené teploty nebo zobrazení asu. FAULT" = chybové hlášení (nesprávná funkce pístroje). Dálkový ovlada (funkce ovládacích tlaítek)

6 [1] Displej (LED).

7 [2] Tlaítko ON/OFF"- tlaítko zapnutí a vypnutí pístroje (stejná funkce jako obdobné tlaítko na ovládacím panelu p í stroje). [3] Tlaítko MODE"- volba provozních režim (funkcí) p í stroje. [4] Tlaítko SWING"- nastavení smru proudní vzduchu (natoení ventilátoru). [5] Tlaítko HOLD"- bezpenostní tlaítko. Zablokování (nebo optovné uvolnní) dalších ovládacích tlaítek proti náhodnému rozladní p í stroje. V tomto pípad se na displeji pístroje (na ovládacím panelu) objeví symbol visacího zámku". (Zablokování doby vypnutí pístroje). [6] Tlaítka +" a -" - nastavení teploty (termostatu). Obdobná funkce jako tlaítko TEMP" na ovládacím panelu pístroje. Pomocí tchto tlaítek (každým jejich stisknutím) zvýšíte nebo snížíte teplotu o 1 C. [7] Tlaítko FAN SPEED"- nastavení rychlosti otáení ventilátoru (zvýšení nebo snížení této rychlosti). [8] Tlaítko TIMER" - nastavení doby provozu (asu zapnutí a vypnutí) pístroje. Stisknete-li toto tlaítko spolen s tlaítkem HOUR", nastavíte as zapnutí nebo vypnutí pístroje v rozmezí 1 až 12 hodin v 1-hodinových intervalech. [9] Tlaítko HOUR"- nastavení asu v hodinách. [10] Tlaítko MIN"- nastavení asu v minutách. Tlaítka na dálkovém ovladai se stejným oznaením jako na ovládacím panelu pístroje mají stejné funkce. Nastavení asu na dálkovém ovladai (vložení baterií) 1. Otevete kryt bateriového pouzdra na zadní stran dálkového ovladae a vložte do nj správnou polaritou baterie. Po vložení baterií dojde k automatickému nastavení asu na 12:00 hodin. 2. Stisknte napíklad otevenou kanceláskou sponkou (nebo hrotem propisovaky) tlaítko CLK". Na displeji zane blikat píslušné pole pro nastavení správného asu. 3. Pomocí tlaítka HOUR" nastavte na displeji správný as v hodinách. 4. Pomocí tlaítka MIN" nastavte na displeji správný as v minutách. 5. Stisknte znovu tlaítko CLK" a uzavete opt kryt bateriového pouzdra. Upozornní: Použití asovae (tlaítka TIMER") závisí na nastavení správného asu - viz dále odstavec Nastavení spínacích hodin (timeru)".

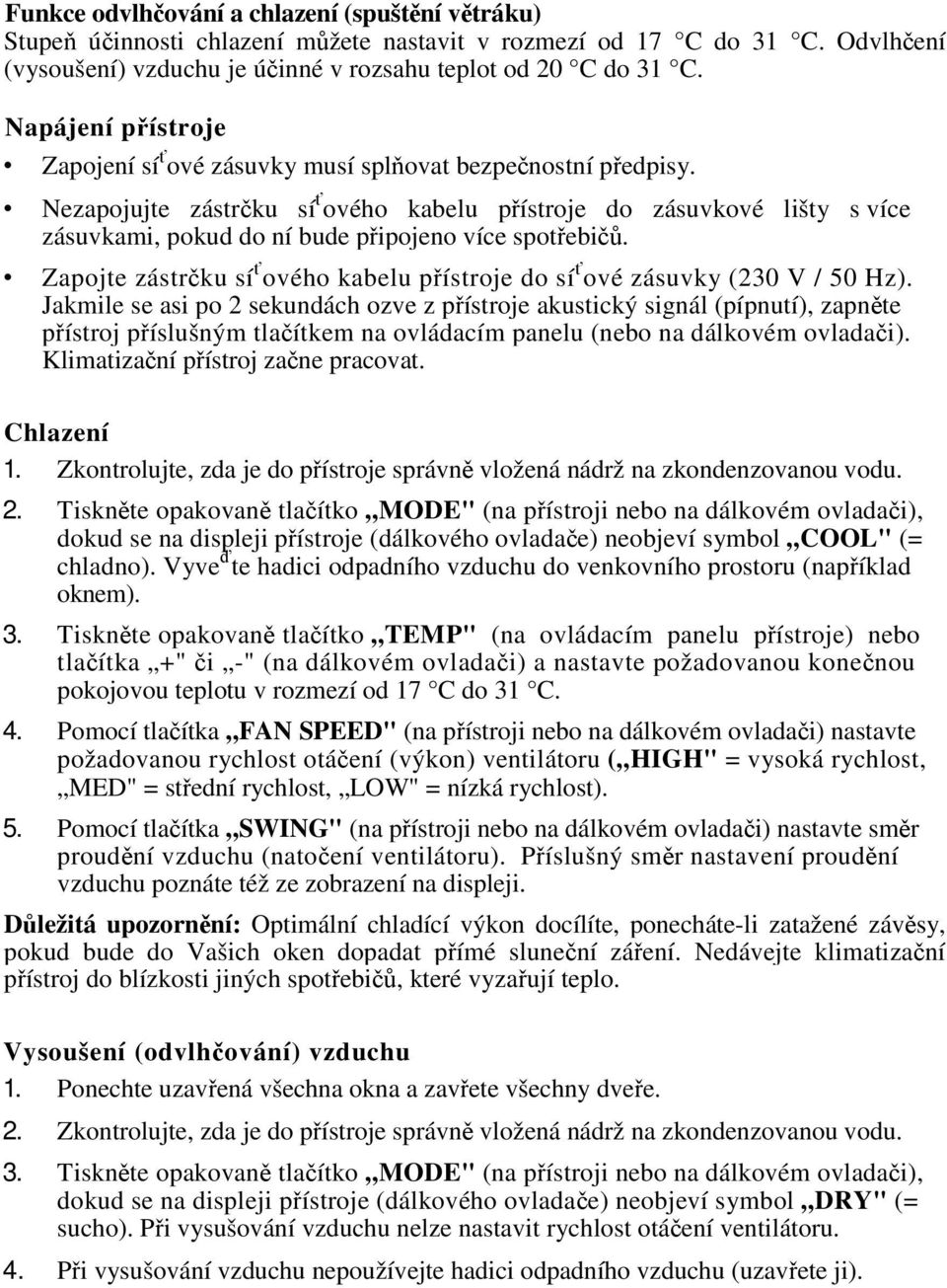

8 Funkce odvlhování a chlazení (spuštní vtráku) Stupe úinnosti chlazení mžete nastavit v rozmezí od 17 C do 31 C. Odvlhení (vysoušení) vzduchu je úinné v rozsahu teplot od 20 C do 31 C. Napájení pístroje Zapojení sí ové zásuvky musí splovat bezpenostní pedpisy. Nezapojujte zástrku sí ového kabelu pístroje do zásuvkové lišty s více zásuvkami, pokud do ní bude pipojeno více spotebi. Zapojte zástrku sí ového kabelu pístroje do sí ové zásuvky (230 V / 50 Hz). Jakmile se asi po 2 sekundách ozve z pístroje akustický signál (pípnutí), zapnte pístroj píslušným tlaítkem na ovládacím panelu (nebo na dálkovém ovladai). Klimatizaní pístroj zane pracovat. Chlazení 1. Zkontrolujte, zda je do pístroje správn vložená nádrž na zkondenzovanou vodu. 2. Tisknte opakovan tlaítko MODE" (na pístroji nebo na dálkovém ovladai), dokud se na displeji pístroje (dálkového ovladae) neobjeví symbol COOL" (= chladno). Vyve te hadici odpadního vzduchu do venkovního prostoru (napíklad oknem). 3. Tisknte opakovan tlaítko TEMP" (na ovládacím panelu pístroje) nebo tlaítka +" i -" (na dálkovém ovladai) a nastavte požadovanou konenou pokojovou teplotu v rozmezí od 17 C do 31 C. 4. Pomocí tlaítka FAN SPEED" (na pístroji nebo na dálkovém ovladai) nastavte požadovanou rychlost otáení (výkon) ventilátoru ( HIGH" = vysoká rychlost, MED" = stední rychlost, LOW" = nízká rychlost). 5. Pomocí tlaítka SWING" (na pístroji nebo na dálkovém ovladai) nastavte smr proudní vzduchu (natoení ventilátoru). Píslušný smr nastavení proudní vzduchu poznáte též ze zobrazení na displeji. Dležitá upozornní: Optimální chladící výkon docílíte, ponecháte-li zatažené závsy, pokud bude do Vašich oken dopadat pímé slunení záení. Nedávejte klimatizaní pístroj do blízkosti jiných spotebi, které vyzaují teplo. Vysoušení (odvlhování) vzduchu 1. Ponechte uzavená všechna okna a zavete všechny dvee. 2. Zkontrolujte, zda je do pístroje správn vložená nádrž na zkondenzovanou vodu. 3. Tisknte opakovan tlaítko MODE" (na pístroji nebo na dálkovém ovladai), dokud se na displeji pístroje (dálkového ovladae) neobjeví symbol DRY" (= sucho). Pi vysušování vzduchu nelze nastavit rychlost otáení ventilátoru. 4. Pi vysušování vzduchu nepoužívejte hadici odpadního vzduchu (uzavete ji).

9 Nastavení spínacích hodin (timeru) Pi vypnutém pístroji (avšak pipojeném k sí ovému napájení = pohotovostní režim) nastavíte as zapnutí a vypnutí pístroje následujícím zpsobem: 1. Stisknte tlaítko TIMER" (na pístroji nebo na dálkovém ovladai), na displeji se objeví symbol ON" (= as zapnutí p í stroje). Pomocí tlaítka TIME" (na pístroji) nebo HOUR"* (na dálkovém ovladai) nastavte hodinu, kdy má být pístroj zapnut. 2. Stisknte tlaítko TIMER" (na pístroji nebo na dálkovém ovladai), na displeji se objeví symbol OFF" (= as vypnutí pístroje). Pomocí tlaítka TIME" (na pístroji) nebo HOUR"* (na dálkovém ovladai) nastavte hodinu, kdy má být pístroj vypnut. Poznámka: Podle provedení pístroje mže být na displeji zobrazeno ješt PM (post meridiem) = as odpoledne" nebo AM (ante meridiem) = as dopoledne". Dejte prosím na to pozor. V tomto pípad se jedná o takzvaný angloamerický 12-hodinový formát zobrazení asu. Tuto okolnost zohlednte i pi nastavování pesného asu - viz odstavec Nastavení asu na dálkovém ovladai (vložení baterií)". * Viz funkce tlaítek TIMER" a HOUR" popsaná v kapitole Dálkový ovlada (funkce ovládacích tlaítek)". Pouhé spuštní vtráku (ventilátoru)** 1. Tisknte opakovan tlaítko MODE" (na pístroji nebo na dálkovém ovladai), dokud se na displeji pístroje (dálkového ovladae) neobjeví symbol FAN" (= vtrák). Pi této funkci lze nastavit rychlost otáení ventilátoru a smr proudní vzduchu (otoení ventilátoru). Soustavné natáení vtráku** 1. Poznámka pekladatele: Tento odstavec nelze správn peložit, nebo v originálním návodu k obsluze je napsáno, že se za tímto úelem má stisknout njaké tlaítko (které?, zejm pouze krátce tlaítko SWING"?) a na displeji se má objevit píslušné zobrazení (jaké?). Po zapnutí této funkce se má natáet ventilátor sem a tam. Vypnutí této funkce se má provést stisknutím stejného tlaítka. Zapnutí funkce zablokování ovládacích tlaítek (dtská pojistka)** 1.???(Stisknte tlaítko HOLD" (na dálkovém ovladai), na displeji se objeví symbol visacího zámku")???. Poznámka pekladatele: Tento odstavec nelze správn peložit, nebo v originálním návodu k obsluze je napsáno, že se za tímto úelem mají stisknout souasn 2 tlaítka (která?) a tato tlaítka se mají podržet stisknutá déle než 2 sekundy. Vypnutí této funkce se má provést stejným zpsobem. Tato funkce má posloužit proti náhodnému rozladní nastavení klimatizaního pístroje. ** Funkce oznaené dvma hvzdikami" nejsou v tomto návodu k obsluze správn popsány nebo nejsou popsány vbec. Tyto funkce si sami vyzkoušejte. Vyprázdnní nádrže se zkondenzovanou vodou

10 Bhem provádní ochlazování vzduchu dochází k zachycování sražené vody do speciální nádrže. Dojde-li k zaplnní této nádrže zkondenzovanou vodou, rozsvítí se na ovládacím panelu p í stroje kontrolka (LED) WATER FULL" (= plná nádrž). V tomto pípad prove te vyprázdnní této nádrže podle následujících vyobrazení a vložte ji opt správným zpsobem do pístroje. Nádrž se musí dotýkat ochranného spínae (jinak by tento ochranný spína nefungoval). Dležitá upozornní: 1. Nikdy nevyndávejte tuto nádrž z pístroje bhem ochlazování nebo vysoušení vzduchu. V tomto pípad dojde k zastavení kompresoru a pístroj se pepne automaticky pouze do režimu spuštní vtráku (ventilátoru). 2. Pokud budete chtít tuto nádrž vyprázdnit (díve než bude zcela zaplnná), vypnte pístroj a pokejte 3 minuty, aby se do vnitku pístroje nedostala další zkondenzovaná voda. 3. Uvnit pístroje vlevo nahoe nad nádrží se nachází hadika z umlé hmoty. Neodstraujte nikdy její uzávr za provozu pístroje, nebo se v této hadice nachází voda, která je potebná k ochlazování. ištní a údržba pístroje

11 Ped každým ištním a údržbou pístroje vytáhnte zástrku síového kabelu ze sí ové zásuvky. K ištní pístroje nepoužívejte žádná chemická rozpouštdla (benzín, edidla barev, alkohol atd.) a prostedky na drhnutí. Mohli byste tímto zpsobit škrábance na povrchu pístroje nebo jej rozleptat. ištní vzduchového (prachového) filtru Pi silném zneištní vzduchového filtru dochází ke znanému snížení výkonu klimatizaního pístroje (snížení objemu upravovaného vzduchu). Budete-li pístroj používat astji, vyistte tento filtr jednou za 2 týdny. 1. Vytáhnte mížku vzduchového filtru smrem nahoru. 2. Vyndejte filtr z jeho rámu. Vyistte tento filtr ve vod teplé asi 40 C s pídavkem neutrálního istícího prostedku. Poté tento filtr propláchnte pod proudem isté vody a nechte jej na vzduchu (ve stínu) dokonale vyschnout. Optovné nasazení filtru 1. Nasate opt filtr do rámu tak, aby se pídržné háky nacházely na vnitní stran rámu. 2. Zastrte háky na spodní stran filtru do otvor v rámu a vložte filtr do pístroje na jeho pvodní místo. ištní povrchu rámu filtru

12 Povrch rámu vzduchového filtru vyistte mírn navlheným hadíkem a osušte jej prachovkou nebo suchou mkkou utrkou. ištní nádrže na zkondenzovanou vodu 1. Uchopte nádrž za prohlube a vytáhnte ji pomalu z pístroje. 2. Vylijte z nádrže vodu, odstrate pípadné usazeniny (neistoty) pomocí neutrálního istícího prostedku. Nádrž poté dkladn vysušte a vložte ji zpt do pístroje. Údržba pístroje pi jeho delším nepoužívání 1. Abyste zbavili pístroj úpln zkondenzované vody, odstrate z hadiky z umlé hmoty její uzávr. Poté nechte pl dne spuštný pístroj pouze s vtrákem (funkce FAN"), a to tak dlouho, aby tato hadika dokonale vyschla. 2. Vypnte pístroj a vztáhnte zástrku síového kabelu ze síové zásuvky. 3. Zakryjte pístroj a postavte jej na suché místo. Bezpenostní pedpisy Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku! Neruíme za následné škody, které by z toho vyplynuly. Nepoužívejte tento pístroj v místnostech s velkými pekážkami,

13 Nevystavujte klimatizaní pístroj pímému slunenímu záení (mohlo by dojít k poškození nebo vyblednutí povrchového laku). Nepoužívejte tento pístroj v píliš vlhkých (mokrých) místnostech nebo v blízkosti stíkající i kapající vody (nebezpeí úrazu elektrickým proudem). Nepožívejte tento pístroj vedle plynových sporák nebo plynového topení i v blízkosti holavých kapalin. Od televizních a rozhlasových pijíma dodržte minimální vzdálenost 1 m (nebezpeí vzniku elektromagnetických interferencí). Pístroj za provozu nikdy nezakrývejte a nedávejte jej do tsné blízkosti ke stnám mížkou, kterou proudí teplý vzduch z pístroje (nebezpeí pehátí pístroje). Baterie nepatí do dtských rukou! Nenechávejte baterie voln ležet. Hrozí nebezpeí, že by je mohly spolknout dti nebo domácí zvíata! V pípad spolknutí baterií vyhledejte okamžit lékae! Dejte pozor nato, že baterie nesmjí být zkratovány nebo odhazovány do ohn! Baterie nesmíte v žádném pípad nabíjet (nabíjet mžete pouze akumulátory). V takovýchto pípadech hrozí nebezpeí exploze! Vyteklé nebo jinak poškozené baterie mohou zpsobit poleptání pokožky. V takovémto pípad použijte vhodné ochranné rukavice! Šetete životní prostedí! Protože baterie nepatí do domovního odpadu (jsou zvláštním odpadem a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostedí), dodržujte pedpisy, které jsou platné ve Vaší zemi nebo v obci, a vybité baterie vyhazujte jen do píslušných sbrných nádob (nap. ve sbrných surovinách nebo v prodejnách s elektrospotebii). Možné závady a jejich odstranní Pístroj nefunguje: Výpadek elektrického napájení (pepálená pojistka, vypnutý jisti). Svítí kontrolka (LED) signalizující plnou nádrž se zkondenzovanou vodou: Vyprázdnte tuto nádrž. Nesprávn nastavené spínací hodiny: Zmte nastavení spínacích hodin (timeru). Nedostatený výkon chlazení: Nejsou ucpány vzduchové štrbiny? Není zneištný vzduchový filtr? Není v místnosti zapnuto topení? Nastavili jste na pístroji správnou teplotu? Nejsou píliš pomalé otáky ventilátoru? Stojí pístroj na rovné ploše? Provedli jste správnou instalaci hadice odpadního vzduch (neprodloužili jste ji)? Chybová hlášení na displeji: E8: Indikace pehátí pístroje.

14 E3: Poškozené vinutí vtráku nebo kompresoru (uvdomte svého prodejce). E2: Nesprávná teplota v místnosti (otevená okna nebo otevené dvee)? E4: Závada pístroje (uvdomte svého prodejce). Instalace pístroje Postavte pístroj v místnosti na rovnou a pevnou plochu a dejte pozor na to, aby zstaly volné všechny vtrací vzduchové mížky. Postavte p í stroj do minimální vzdálenosti od stn nebo jiných pedmt (vybavení bytu). Montáž hadice odpadního vzduchu 1. Pipojte hadici odpadního vzduchu její tyhrannou koncovkou na výstup odpadního vzduchu na pístroji. 2. Druhý (plochý) konec této hadice vyvete do venkovního prostoru (napíklad oknem). Upozornní: Délka této hadice mže být 50 cm až 2 m. Délka hadice by mla být co možno nejkratší. Položte tuto hadici (pokud je to možné) vodorovn. Nepokoušejte se v žádném pípad tuto hadici prodlužovat. Prodloužení hadice by mohlo krom snížení výkonu zpsobit poškození pístroje.

15 Na následujících vyobrazeních je znázornna správná montáž hadice odpadního vzduchu (pi jejím vyvedení skrz stnu by mla být výška otvoru ve stn od podlahy 40 až 130 cm). Pokud bude teba hadici ohnout, pak to provete podle následujících vyobrazení.

16 Nesprávn provedená montáž hadice (viz následující vyobrazení) mže být píinou nesprávného fungování klimatizaního zaízení. Tento návod na použitie je publikácia firmy Conrad Electronic, s.r.o., prevádzka Karpatská 5, 81105, Bratislava a zodpovedá technickému stavu pri tlai. Zmeny v technickom stave vyhradené. Majetok firmy Conrad Electronic, s.r.o. Verzia 06/06
