AHUbox 14DCi, 14DC, 28DC, 28DCi, 56DC a 136DC

Rozměr: px
Začít zobrazení ze stránky:

Download "AHUbox 14DCi, 14DC, 28DC, 28DCi, 56DC a 136DC"

Transkript

1 AHUbox 14DCi, 14DC, 28DC, 28DCi, 56DC a 136DC Připojovací sada pro začlenění výparníků AHU jednotek do systémů SANYO (řady: PAC-i, BigPac a VRF mini ECO-i, ECO-i a GHP) pro provoz v režimech chlazení nebo topení (tepelné čerpadlo) s využitím plynulého řízení požadovaného výkonu inverterovou technologií. UŽIVATELSKÝ MANUÁL Verze: AHUbox-05 CIUR CZ

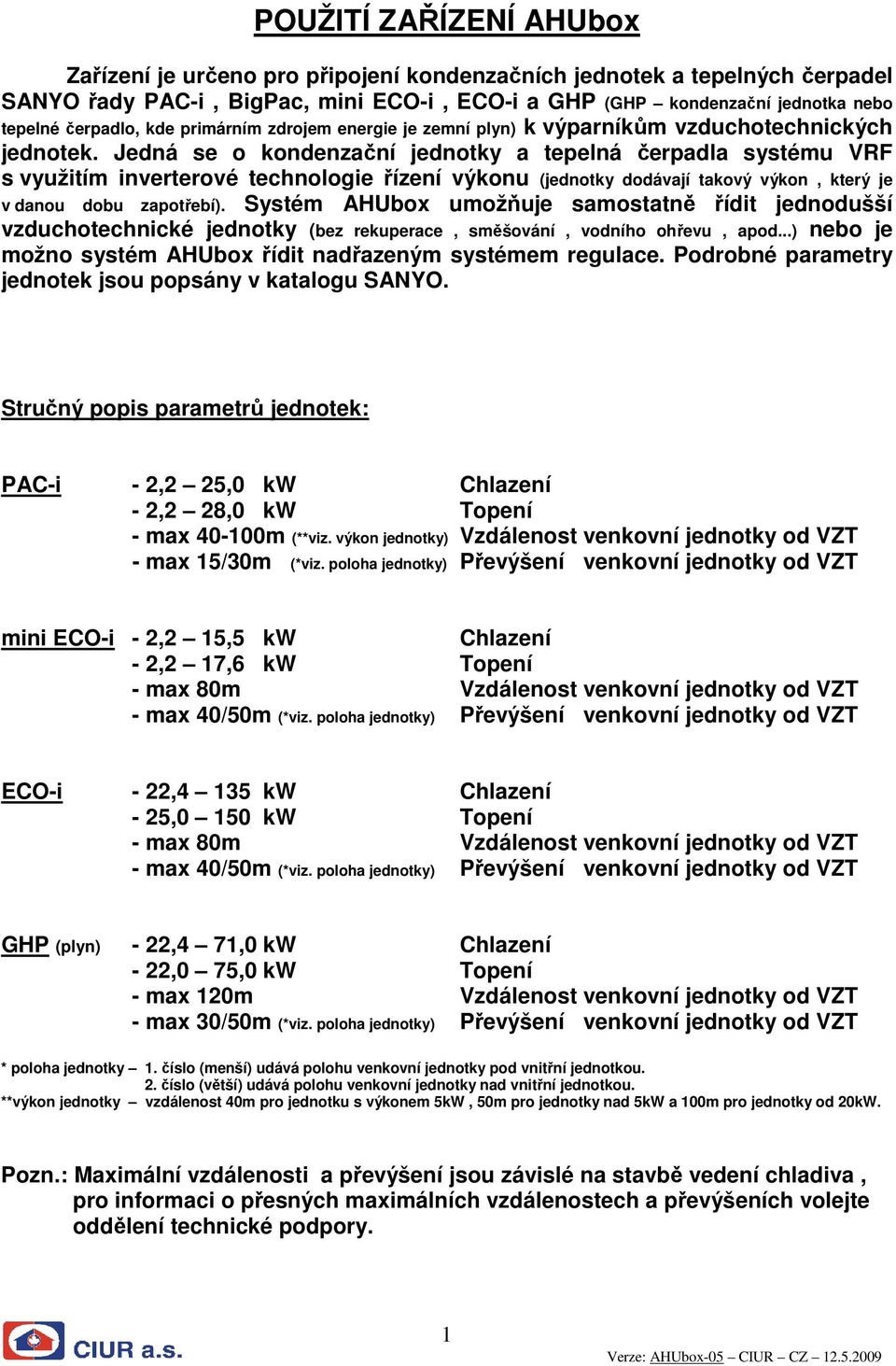

2 POUŽITÍ ZAŘÍZENÍ AHUbox Zařízení je určeno pro připojení kondenzačních jednotek a tepelných čerpadel SANYO řady PAC-i, BigPac, mini ECO-i, ECO-i a GHP (GHP kondenzační jednotka nebo tepelné čerpadlo, kde primárním zdrojem energie je zemní plyn) k výparníkům vzduchotechnických jednotek. Jedná se o kondenzační jednotky a tepelná čerpadla systému VRF s využitím inverterové technologie řízení výkonu (jednotky dodávají takový výkon, který je v danou dobu zapotřebí). Systém AHUbox umožňuje samostatně řídit jednodušší vzduchotechnické jednotky (bez rekuperace, směšování, vodního ohřevu, apod...) nebo je možno systém AHUbox řídit nadřazeným systémem regulace. Podrobné parametry jednotek jsou popsány v katalogu SANYO. Stručný popis parametrů jednotek: PAC-i - 2,2 25,0 kw Chlazení - 2,2 28,0 kw Topení - max m (**viz. výkon jednotky) Vzdálenost venkovní jednotky od VZT - max 15/30m (*viz. poloha jednotky) Převýšení venkovní jednotky od VZT mini ECO-i - 2,2 15,5 kw Chlazení - 2,2 17,6 kw Topení - max 80m Vzdálenost venkovní jednotky od VZT - max 40/50m (*viz. poloha jednotky) Převýšení venkovní jednotky od VZT ECO-i - 22,4 135 kw Chlazení - 25,0 150 kw Topení - max 80m Vzdálenost venkovní jednotky od VZT - max 40/50m (*viz. poloha jednotky) Převýšení venkovní jednotky od VZT GHP (plyn) - 22,4 71,0 kw Chlazení - 22,0 75,0 kw Topení - max 120m Vzdálenost venkovní jednotky od VZT - max 30/50m (*viz. poloha jednotky) Převýšení venkovní jednotky od VZT * poloha jednotky 1. číslo (menší) udává polohu venkovní jednotky pod vnitřní jednotkou. 2. číslo (větší) udává polohu venkovní jednotky nad vnitřní jednotkou. **výkon jednotky vzdálenost 40m pro jednotku s výkonem 5kW, 50m pro jednotky nad 5kW a 100m pro jednotky od 20kW. Pozn.: Maximální vzdálenosti a převýšení jsou závislé na stavbě vedení chladiva, pro informaci o přesných maximálních vzdálenostech a převýšeních volejte oddělení technické podpory. 1

3 OBSAH 1. Použití zařízení AHUbox Obsah Nastavení výkonu výparníku ECOi Nastavení výkonu výparníku PACi a BIGPAC-i Uspořádání čidel teplot vzduchu ve VZT Uspořádání čidel teplot na výparníku Připojení elektronického expanzního ventilu Připojení externího zapnutí / vypnutí Řízení nadřazeným systémem... 8 LonWorks interface SHA-LN16UG(B)... 8 serio-paralelní I/O interface ACC-SP1AG(B) Spojení 14DCi + SPW-CR254/364/484GV(H) Prostorové teplotní čidlo ART-K45AG Schéma zapojení 14DC i Schéma zapojení 14DC Schéma zapojení 28DC Technické parametry Rozsah dodávky Rozměry rozvodnice AHUbox Technická podpora a servis kontakt Důležité upozornění PŘED INSTALACÍ NEBO ZACHÁZENÍM SE ZAŘÍZENÍM SI PEČLIVĚ PROČTĚTE A NÁSLEDUJTE INSTRUKCE POPSANÉ V TOMTO MANUÁLU. 2

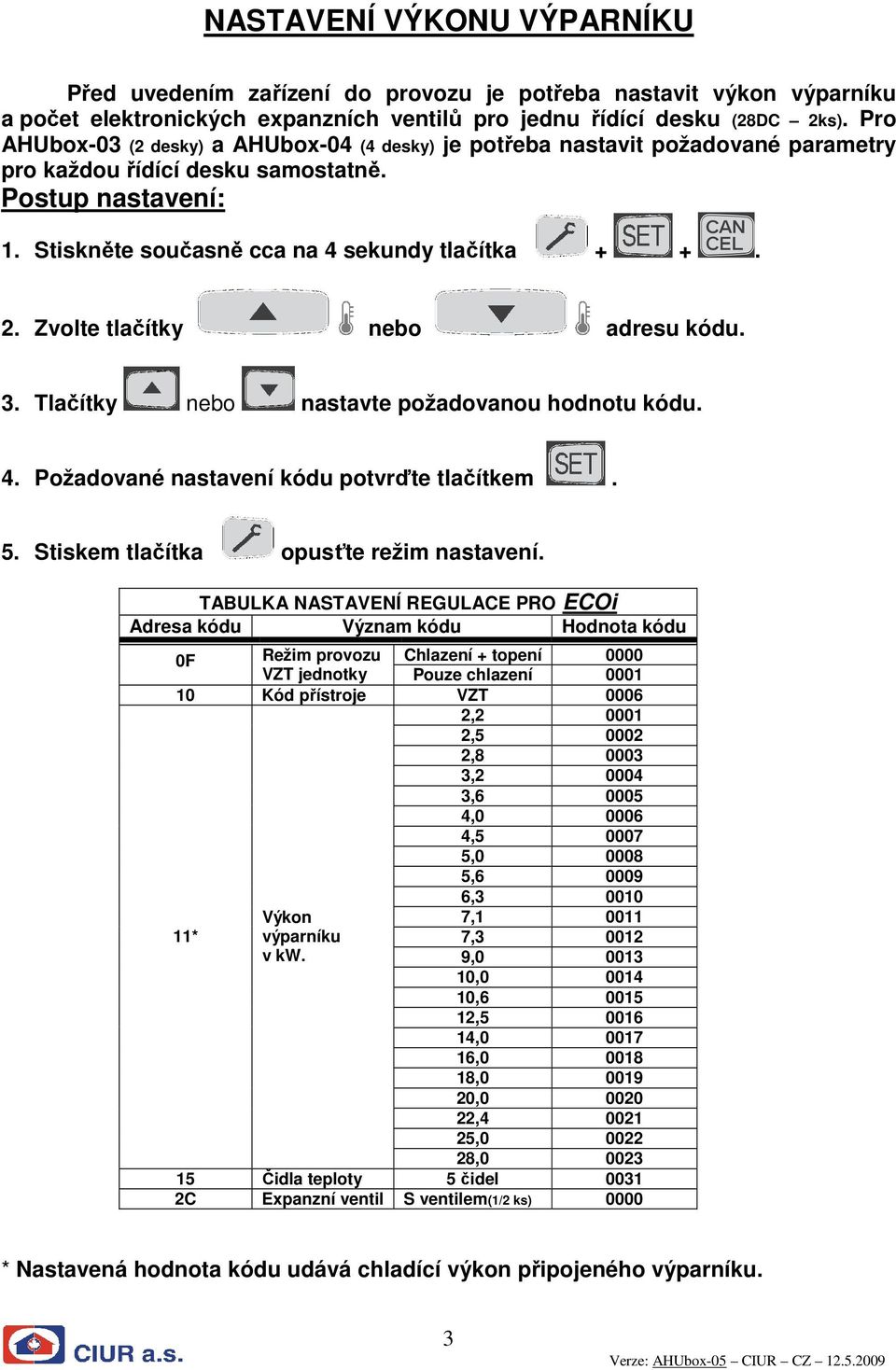

4 NASTAVENÍ VÝKONU VÝPARNÍKU Před uvedením zařízení do provozu je potřeba nastavit výkon výparníku a počet elektronických expanzních ventilů pro jednu řídící desku (28DC 2ks). Pro AHUbox-03 (2 desky) a AHUbox-04 (4 desky) je potřeba nastavit požadované parametry pro každou řídící desku samostatně. Postup nastavení: 1. Stiskněte současně cca na 4 sekundy tlačítka Zvolte tlačítky nebo adresu kódu. 3. Tlačítky nebo nastavte požadovanou hodnotu kódu. 4. Požadované nastavení kódu potvrďte tlačítkem. 5. Stiskem tlačítka opusťte režim nastavení. TABULKA NASTAVENÍ REGULACE PRO ECOi Adresa kódu Význam kódu Hodnota kódu 0F Režim provozu Chlazení + topení 0000 VZT jednotky Pouze chlazení Kód přístroje VZT , , , , , , , , , * Výkon výparníku v kw. 6, , , , , , , , , , , , , , Čidla teploty 5 čidel C Expanzní ventil S ventilem(1/2 ks) 0000 * Nastavená hodnota kódu udává chladící výkon připojeného výparníku. 3

5 TABULKA NASTAVENÍ REGULACE PRO Paci a BigPac Adresa kódu Význam kódu Hodnota kódu 0F Režim provozu Chlazení + topení 0000 VZT jednotky Pouze chlazení Kód přístroje VZT (typ 74) (typ 94) (typ 124) * Typ venkovní jednotky. 56 (typ 184) (typ 254) (typ 254) (typ 364) (typ 484) (typ 604) (typ 704) (typ 964) Čidla teploty 4 čidla C Expanzní ventil Bez (14DCi, 28DCi) 0002 * Nastavená hodnota kódu udává typ venkovní jednotky.!!! Pokud se nedaří provést auto-adresaci systému, musí se nastavit hodnoty kódů 0012, 0013 a 0014 (všech desek v AHUboxu CR-TRP50A samostatně) na hodnotu 0099 a provést auto-adresaci znovu. 4

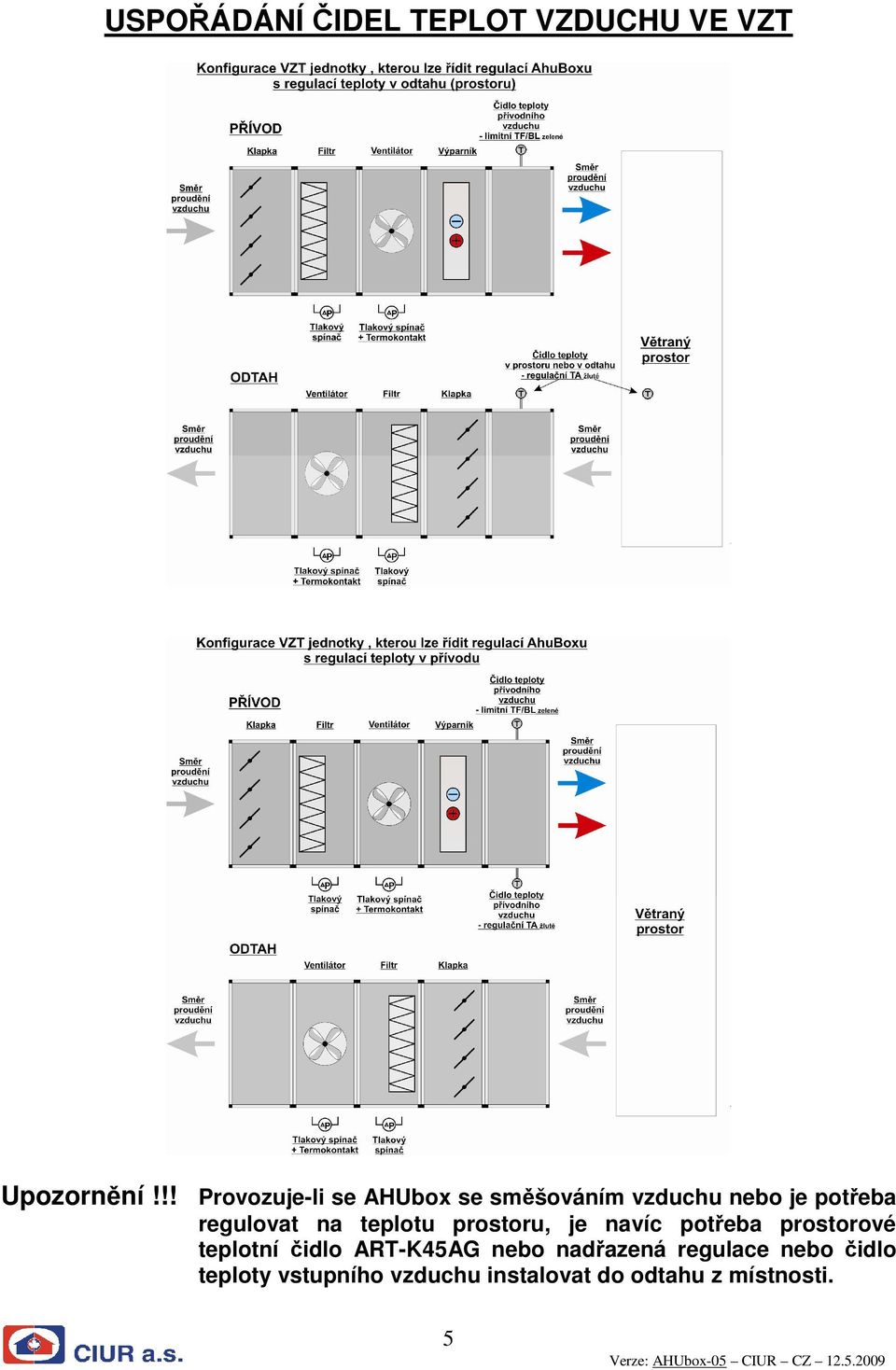

6 USPOŘÁDÁNÍ ČIDEL TEPLOT VZDUCHU VE VZT Upozornění!!! Provozuje-li se AHUbox se směšováním vzduchu nebo je potřeba regulovat na teplotu prostoru, je navíc potřeba prostorové teplotní čidlo ART-K45AG nebo nadřazená regulace nebo čidlo teploty vstupního vzduchu instalovat do odtahu z místnosti. 5

7 USPOŘÁDÁNÍ ČIDEL TEPLOT NA VÝPARNÍKU do 14 kw do 28 kw Upozornění!!! Čidla teploty vložte a zafixujte do předem přiletované jímky pro čidlo s vnitřním průměrem 8 mm. Pro lepší tepelnou vodivost použijte tepelně vodivou (bílou) silikonovou pastu. 6

8 PŘIPOJENÍ ELEKTRONICKÉHO EXPANZNÍHO VENTILU Upozornění!!! Pro systém PAC-i (14DCi) je elektronický expanzní ventil instalován v kondenzační jednotce. Pro jednotky 14-28kW jsou potřeba 2 elektronické expanzní ventily instalované paralelně do jednoho výparníku. PŘIPOJENÍ EXTERNÍHO ZAPÍNÁNÍ / VYPÍNÁNÍ Zařízení AHUbox je možné prostřednictvím bez-potenciálových kontaktů 7+8 (ID2+IDc2) INPUT EXT. ON/OFF dálkově zapnout nebo vypnout a to buď trvalým signálem nebo impulzem. Minimální délka impulzu nesmí být menší než 0,3 sekundy. Tovární nastavení je řízení zapnutí / vypnutí pomocí impulzu. Pokud je potřeba zapínat nebo vypínat zařízení trvalým signálem, musí se na základní desce CR-TRP50A přerušit drátová propojka JP001. Blokování tlačítek ovladače je možné propojením kontaktů 5+6 (ID1+IDc1) INPUT ON/OFF, pokud jsou tyto kontakty rozpojeny jsou tlačítka ovladače aktivní. Tato funkce je užitečná jako ochrana proti neoprávněnému ovládání zařízení. 7

9 ŘÍZENÍ NADŘAZENÝM SYSTÉMEM AHUbox umožňuje řízení z nadřazeného systému buď použitím komunikačního protokolu LonWorks pomocí interfacu SHA-LN16UG(B) (až pro 16 zařízení SANYO) nebo použitím řídících digitálních a analogových signálů pomocí serio-paralelního I/O interfacu ACC-SP1AG(B). Pro kompletní řešení regulace jakékoli VZT jednotky je možné použít regulaci CAREL řady pco (dodávaný firmou CIUR a.s) se standardním sw (AHU-CIUR-1.10 a vyšším) řešícím napojení na systém SANYO a možností další komunikace s jinými systémy. LonWorks interface SHA-LN16UG(B) (až pro 16 zařízení SANYO PAC-i, mini ECO-i, ECO-i nebo GHP) Nastavení parametrů z LonWorks : Nouzové vypnutí (Emergency STOP) - všechny jednotky START / STOP - aktuální jednotka Požadovaná teplota - aktuální jednotka Provozní režim (chlazení,topení,...) - aktuální jednotka Option 1 (*) - aktuální jednotka Option 2 (*) - aktuální jednotka Čtení hodnot od LonWorks: START / STOP - aktuální jednotka Požadovaná teplota - aktuální jednotka Provozní režim (chlazení,topení,...) - aktuální jednotka Option 1 (*) - aktuální jednotka Option 2 (*) - aktuální jednotka Stav alarmu - aktuální jednotka Vnitřní jednotky s aktivními alarmy - aktuální jednotka Prostorová teplota - aktuální jednotka Stav A/C jednotky - aktuální jednotka Konfigurace LonWorks : Nastavení času přenosu dat Minimální čas komunikace (*) Zakázání dálkového ovladače, nastavení rychlosti ventilátoru, reset signálu filtru. Serio-paralelní I/O interface ACC-SP1AG(B) - externí. Digitální vstupy: START / STOP Provozní režim (chlazení,topení,...) Analogový vstup: (0-10Vdc nebo 0-140ohmů) Požadovaná teplota Digitální výstupy: Jednotka zapnuta Souhrnná porucha Analogový výstup: (4-20mA = 5-36 C) Prostorová teplota Poznámka: Součástí AhuBoxu s označením (xxdcx xmx) je interní I/O interface ACC-SP1AG(B). 8

10 SPOJENÍ 14DCi + SPW-CR254/364/484GV(H)56 Pokud je použita funkce auto adresace jednotek a zároveň přesáhne chladící výkon výparníku výkon venkovní jednotky, objeví se na displeji signalizace poruchy E16. Pro vyřazení funkce signalizace poruchy E16 se musí přerušit drátová propojka JP001 na základní desce venkovní jednotky. PROSTOROVÉ TEPLOTNÍ ČIDLO ART-K45AG Toto teplotní čidlo použijte, pokud jednotku řízenou regulací AHUbox provozujete s neregulovaným směšováním vzduchu, bez nadřazeného systému řízení nebo pokud regulujete na teplotu prostoru s délkou vedení čidla delší než 10m. 9

11 SCHÉMA ZAPOJENÍ 14DC i (PAC-i), 28DC i (BIGPAC-i), 10

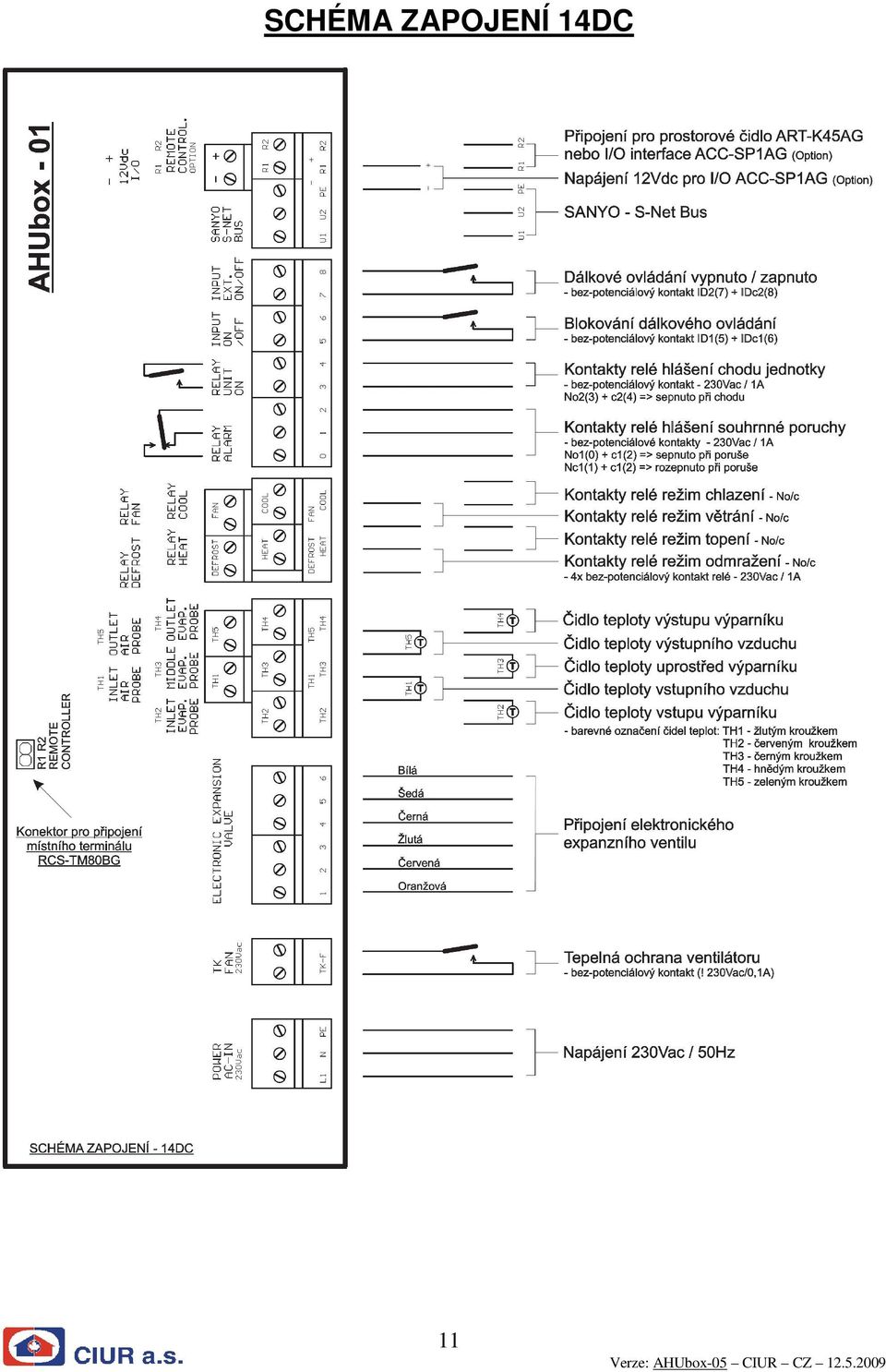

12 SCHÉMA ZAPOJENÍ 14DC 11

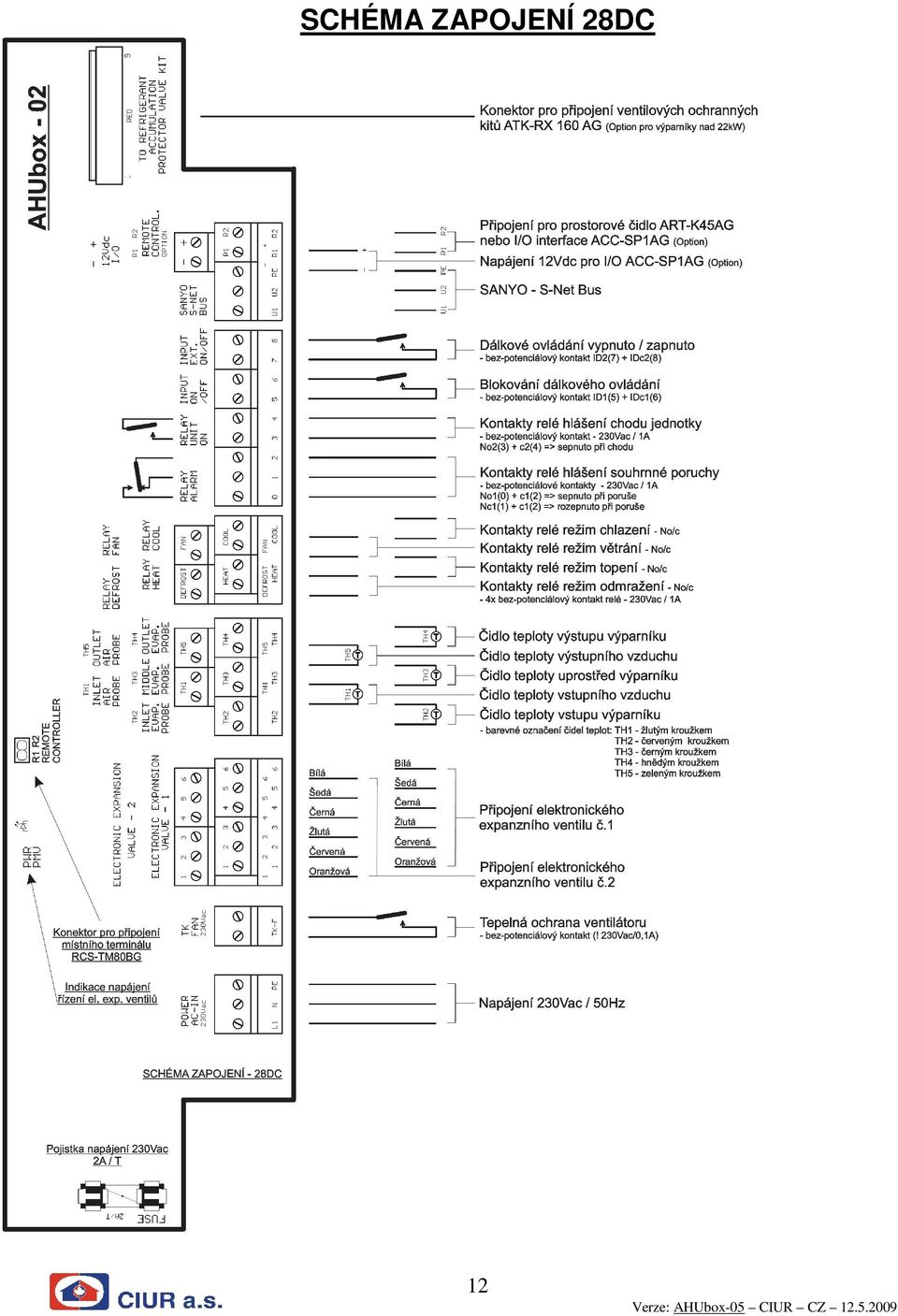

13 SCHÉMA ZAPOJENÍ 28DC 12

14 TECHNICKÉ PARAMETRY Připojitelný výkon výměníku: (chlazení / topení) 14DC-i AHUbox-01-2,2 (2,2) - 25,0 (28,0) kw 14DC AHUbox-01-2,2 (2,2) - 15,6 (17,6) kw 28DC-i AHUbox-01-6,0 (6,0) - 28,0 (31,5) kw 28DC AHUbox-02-4,4 (4,4) - 31,2 (35,2) kw 56DC AHUbox-03-31,2 (35,2) - 62,4 (70,4) kw dělený výparník (/ 2) 136DC AHUbox-04-62,4 (70,4) (150) kw dělený výparník (/ 4) vztaženo na : Teplota vstupního vzduchu t s - 27,0 C (suchý teploměr) Teplota vstupního vzduchu t m - 19,0 C (mokrý teploměr) Vypařovací teplota - 7,2 C Teplota kondenzace - 54,4 C Venkovní teplota - 35,0 C Elektrické napájení - 230/1/50 V/Ph/Hz Připojení k S-Net-Bus - 2 x 0,75 mm 2, stíněný vodič Rozměry AHUbox-01 a AHUbox x 340 x 160 VxŠxH (mm) Rozměry AHUbox x 448 x 160 VxŠxH (mm) Rozměry AHUbox x 448 x 160 VxŠxH (mm) Váha - 5 kg Krytí - IP 65 (Úplná prachotěsnost a vodotěsnost proti tryskající vodě) Mechanická odolnost - IK 09 (Ochrana proti mechanickým rázům do 10 joulů) Barva AHUbox - RAL 7035 Rozvodnice AHUbox mají izolaci třídy 2 a odpovídají normám ČSN EN a ČSN EN ROZSAH DODÁVKY Rozvaděč AHUbox-01 nebo 02 Elektronický expanzní ventil Cívka elektronického expanzního ventilu Tepelně vodivá bílá silikonová pasta Čidla teploty vzduchu a výparníku Kabelové průchodky Krycí víčka montážních otvorů 1 ks 1 ks (28DC 2 ks) 1 ks (28DC 2 ks) 1 ks DC-5 ks DCi-4ks 12 ks 4 ks Upozornění!!! Je-li v systému více výparníků a zároveň je výkon jednoho z výparníku vyšší než 22 kw je potřeba pro každý výparník s výkonem vyšším než 22kW 2 ks ventilových ochranných kitů ATK-RX 160 AG (22kW). 13

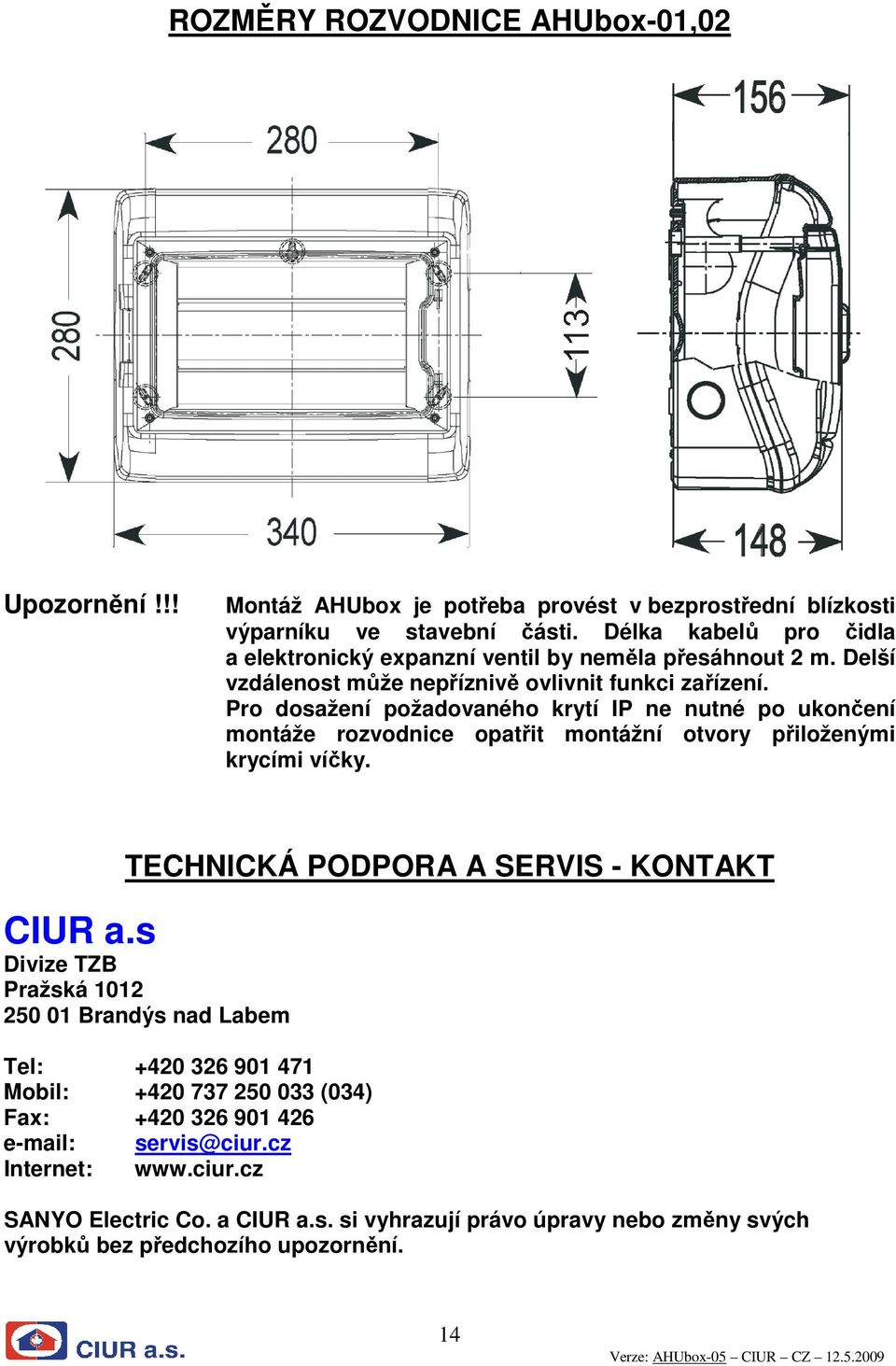

15 ROZMĚRY ROZVODNICE AHUbox-01,02 Upozornění!!! Montáž AHUbox je potřeba provést v bezprostřední blízkosti výparníku ve stavební části. Délka kabelů pro čidla a elektronický expanzní ventil by neměla přesáhnout 2 m. Delší vzdálenost může nepříznivě ovlivnit funkci zařízení. Pro dosažení požadovaného krytí IP ne nutné po ukončení montáže rozvodnice opatřit montážní otvory přiloženými krycími víčky. TECHNICKÁ PODPORA A SERVIS - KONTAKT CIUR a.s Divize TZB Pražská Brandýs nad Labem Tel: Mobil: (034) Fax: servis@ciur.cz Internet: SANYO Electric Co. a CIUR a.s. si vyhrazují právo úpravy nebo změny svých výrobků bez předchozího upozornění. 14
