1 Geotextilie pro silniční a inženýrské stavitelství

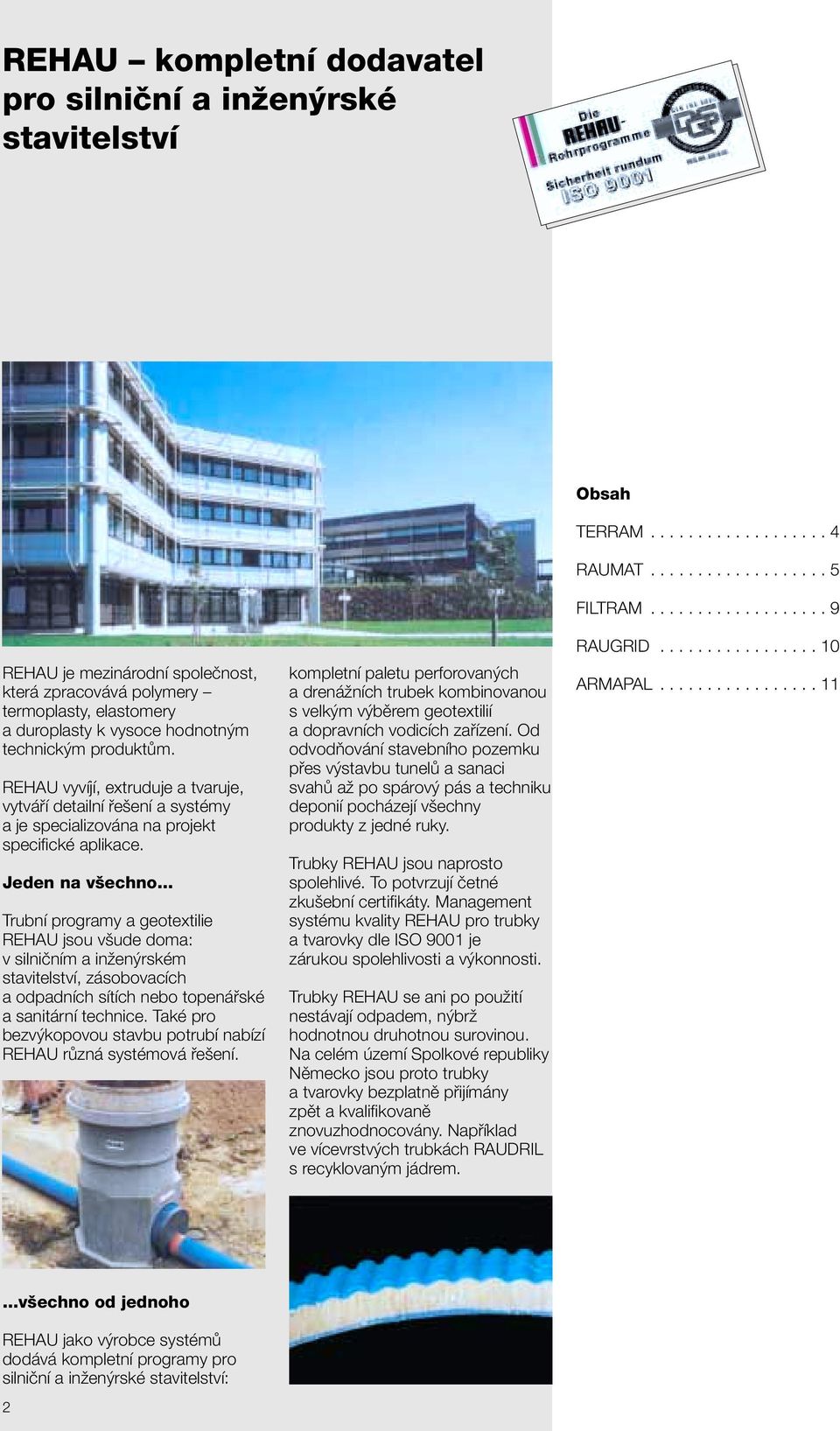

2 REHAU kompletní dodavatel pro silniční a inženýrské stavitelství REHAU je mezinárodní společnost, která zpracovává polymery termoplasty, elastomery a duroplasty k vysoce hodnotným technickým produktům. REHAU vyvíjí, extruduje a tvaruje, vytváří detailní řešení a systémy a je specializována na projekt specifické aplikace. Jeden na všechno... Trubní programy a geotextilie REHAU jsou všude doma: v silničním a inženýrském stavitelství, zásobovacích a odpadních sítích nebo topenářské a sanitární technice. Také pro bezvýkopovou stavbu potrubí nabízí REHAU různá systémová řešení. kompletní paletu perforovaných a drenážních trubek kombinovanou s velkým výběrem geotextilií a dopravních vodicích zařízení. Od odvodňování stavebního pozemku přes výstavbu tunelů a sanaci svahů až po spárový pás a techniku deponií pocházejí všechny produkty z jedné ruky. Trubky REHAU jsou naprosto spolehlivé. To potvrzují četné zkušební certifikáty. Management systému kvality REHAU pro trubky a tvarovky dle ISO 9001 je zárukou spolehlivosti a výkonnosti. Trubky REHAU se ani po použití nestávají odpadem, nýbrž hodnotnou druhotnou surovinou. Na celém území Spolkové republiky Německo jsou proto trubky a tvarovky bezplatně přijímány zpět a kvalifikovaně znovuzhodnocovány. Například ve vícevrstvých trubkách RAUDRIL s recyklovaným jádrem. Obsah TERRAM RAUMAT FILTRAM RAUGRID ARMAPAL všechno od jednoho REHAU jako výrobce systémů dodává kompletní programy pro silniční a inženýrské stavitelství: 2

3 Pod slovem geotextilie se rozumí mimo jiné rouna, geomřížoviny a spojované materiály, které jsou zhotoveny ze syntetických vláken. Slouží nejrůznějším úkolům v silničním stavitelství, při zemních pracích, zakládání staveb a výstavbě tunelů. Geotextilie oddělují, filtrují, drenážují, stabilizují a chrání. Rouna REHAU vznikají zvýšením plošné přilnavosti na sebe navrstvených nekonečných vláken (filamentů) nebo z textilních vláken omezené délky (navrstvených vláken). Rouna mohou být zpevněna mechanicky (protažena) nebo termicky. Geomřížovina REHAU (mřížová tkanina) se skládá ze dvou pravoúhle se křížících systémů vláken s velikostí otvorů přes 10 mm. Na rozdíl od roun jsou geomřížoviny okamžitě schopné pojmout síly bez výrazné deformace. Spojované materiály REHAU jsou plošně spojovaná rouna, geomřížoviny, tkaniny anebo jiné plošné útvary. Nejpoužívanější spojovaný materiál REHAU je kombinace geomřížovin a roun. Vlastnosti geotextilií jsou závislé na způsobu jejich výroby a použitých surovinách. K výrobě geotextilií REHAU je jako surovina používán polyetylen (RAU-PE), polypropylen (RAU-PP), polyester (RAU-PES) a textilní sklo. Použitím těchto materiálů není zatěžována půda ani voda škodlivými látkami. RAU-PE a RAU-PP jsou odolné proti všem v půdě se nacházejícím louhům a kyselinám (to zn. ph 2). RAU-PES se vyznačuje vysokou pevností v tahu při minimální protažnosti, vysokou tepelnou odolností, velmi nízkým pohlcováním vlhkosti a velmi dobrou odolností proti stárnutí. Textilní sklo má ideální poměr síly v tahu k protažnosti a vysokou teplotní odolnost. Geotextilie REHAU jsou baleny do fólie, kvůli ochraně proti škodlivému UV záření. Doporučuje se odstranit fólii teprve těsně před stavbou. REHAU Vám nabízí rozsáhlou paletu geotextilií a k tomu potřebné technické znalosti. 3

4 Rouna REHAU TERRAM z RAU-PP (70 %) a RAU-PE (30 %) TERRAM produkt TERRAM Ltd. TERRAM je termicky zpevněné rouno z RAU-PP vláken nebo z RAU-PP/PE vláken s oplášťovaným jádrem. Rouna TERRAM vykazují vysokou pevnost v tahu za relativně nízké protažnosti. To způsobuje vedle dělicí a filtrační funkce i mírnou stabilizaci půdy. TERRAM je dodáván v kotoučích, které jsou díky nízké tloušťce rouna kompaktní a lehce manipulovatelné. Kotouče jsou baleny do fólií odolných proti UV záření. Doporučuje se odstranit fólii teprve těsně před zabudováním do stavby. Na požádání může být TERRAM zhotoven také v provedení odolném proti UV záření. TERRAM vsakuje vodu pouze za hydrostatického tlaku, proto je možno jej bez problémů pokládat i za deště, neboť se nenasákne vodou. TERRAM splňuje nároky značkového listu pro používání geotextilií a geomřížovin při zemních pracích v silničním stavitelství. Data produktu TERRAM 500 S Výr. č Délka m Šířka* m 4,5 4,5 4,5 4,5 4,5 4,5 4,5 4,5 4,5 Tloušťka mm 0,5 0,7 0,8 0,8 0,9 1,0 1,2 1,3 1,5 Hmotnost kotouče cca kg Plošná hmotnost g/m *Na požádání k dodání v šířce 1,125 m a 2,25 m Mechanické vlastnosti Max. tažná síla* kn/m 3 5, ,5 14, DIN Protažnost* cca % Průrazná pevnost DIN (x*-s) N třída odolnosti geotextilií *Zde uvedené hodnoty jsou průměrné hodnoty z podélných a příčných směrů Hydraulické vlastnosti (průměrné hodnoty) kv hodnota σ = 2 kpa 10-3 m/s 3,0 2,0 2,0 2,0 2,0 2,0 1,0 1,0 1,0 σ = 20 kpa 10-3 m/s 2,0 1,5 1,5 1,5 1,5 1,5 1,0 1,0 1,0 σ = 200 kpa 10-3 m/s 1,0 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 průtočné množství I/m 2.s (100 mmws) účinná světlost otvoru O 90,W mm 0,28 0,18 0,17 0,16 0,15 0,13 0,11 0,10 0,09 4 Technické změny vyhrazeny

5 REHAU RAUMAT Geotextilie REHAU RAUMAT je vyráběna ze 100% polypropylenové střiže technologií vpichováním. Má bílou barvu. Geotextilie zajišťuje odolnost proti běžným chemikáliím, které se vyskytují v půdě při pozemním stavitelství. Odolává plísním a bakteriím dle ČSN Geotextilie RAUMAT jsou vhodné pro veškeré oblasti využití u nových traťových svršků železnice. Splňují nároky pro využití geotextilií při zemních pracích v silničním stavitelství. RAUMAT nemá negativní vliv na kvalitu pitné vody není stabilizován proti vlivu UV záření, z tohoto důvodu je nutné zajistit ochranu geotextilie při dlouhodobém skladování před UV zářením látky, s nimiž nesmí přijít geotextilie do styku silné kyseliny, zásady, xylen, oxidační činidla, tetrachloretylen RAUMAT je dodáván v návinech 25, 50, 100 m je balen do ochranné černé nebo průhledné polyetylenové fólie RAUMAT je dodáván standardně v plošných hmotnostech od 150 g/m 2 do 1000 g/m 2. gramáže 1200, 2000 g/m 2 na požádání Technické parametry Typ Plošná hmotnost g/m 2 (± 10 %) ČSN EN 965 Tloušťka mm (± 10 %) při přítlaku 2 kpa 2,5 2,8 3,0 3,9 4,5 4,8 5,5 6,0 7,0 8,0 ČSN EN Pevnost příčná kn/m (min.) ČSN EN ISO Pevnost podélná kn/m (min.) 3,7 4,5 6,0 8,0 9, ČSN EN ISO Tažnost příčná % (max.) ČSN EN ISO Tažnost podélná % (max.) ČSN EN ISO CBR test kn (min.) 0,8 1,4 1,8 2,2 2,5 3,0 3,5 3,6 6,5 7,5 ČSN EN ISO Pyramidální test mm ( ) 7,1 7,0 6,5 10,5 9,0 7,3 6,0 4,8 0,6 2,9 ČSN EN 918 Filtrační průliny O90 µm ±20 % ČSN EN ISO Propustnost kolmo k rovině ne geo m/s 12,4/ ,4/10 2 4,23/10 3 8,64/10 2 8,20/10 2 9,0/10 2 9,20/10 2 9,36/10 2 7,54/10 2 6,24/10 2 ČSN EN ISO Propustnost v rovině při 200 kpa l.m -1.s -1 2,1/10 3 5,86/10 4 1,27/10 3 1,28/10 3 1,35/10 3 1,65/10 3 2,61/10 3 3,52/10 3 1,07/10 3 1,42/10 4 ČSN EN ISO Šíře (max.) m 8,0 8,0 8,0 8,0 8,0 8,0 8,0 7,0 7,0 7,0 Technické změny vyhrazeny 5

6 Rouna REHAU Podklady pro plánování Namáhání roun násypovým materiálem (skupina půdy), vestavba a stavební provoz (Případ namáhání) 1. Namáhání násypovým materiálem (AS): Případ použití AS 1: Nasazení roun v případech, ve kterých mechanické namáhání násypovým materiálem a vestavbou neovlivňuje volbu. Případ použití (skupina půdy) AS 2: Rouno mezi jemnozrnnou a hrubozrnnou půdou nebo půdami smíšené zrnitosti (DIN 18196). Případ použití (skupina půdy) AS 3: Rouno mezi jednozrnnou a hrubozrnnou půdou nebo půdami smíšené zrnitosti s až 40 % kamení, jakož i lámaného materiálu s ostrými hranami zrnitosti jako AS 2. Případ použití (skupina půdy) AS 4: Rouno mezi jemnozrnnou a hrubozrnnou půdou nebo půdami smíšené zrnitosti s více než 40 % kamení a balvanů, jakož i lámaného materiálu s ostrými hranami zrnitosti jako AS 3. Případ použití (skupina půdy) AS 5: Rouno mezi jemnozrnnou a hrubozrnnou půdou nebo půdami smíšené zrnitosti s více než 40 % kamení a balvanů z horniny s ostrými hranami Namáhání vestavbou a stavebním provozem (AB): Případ namáhání AB 1: Ruční vestavba a zásyp a žádné výrazné namáhání roun při zhutnění. Případ namáhání AB 2: Vestavba a zhutnění pomocí strojů, žádné výrazné namáhání roun pojížděním při stavebním provozu. Případ namáhání AB 3: Vestavba a zhutnění pomocí strojů, jakož i zvýšené namáhání pojížděním následkem povolené hloubky kolejí od 5 do 15 cm. Případ namáhání AB 4: Vestavba pomocí strojů, výrazné namáhání pojížděním následkem povolené hloubky kolejí nad 15 cm. Rozdělení roun do tříd dle pokusu průraznosti a hmotnosti na plošnou jednotku: Třída odolnosti geotextilií pro rouna Třída odolnosti Průrazná pevnost Hmotnost na plošnou geotextilií (TOG) (x*-s) jednotku (x*) 1 0,5 kn 80 g/m 2 2 1,0 kn 100 g/m 2 3 1,5 kn 150 g/m 2 4 2,5 kn 250 g/m 2 5 3,5 kn 300 g/m 2 x* = průměrná hodnota z 10 pokusů s = standardní odchylka Potřebné třídy odolnosti geotextilií Případ použití Případ namáhání AB 1 AB 2 AB 3 AB 4 AS 1 GRK 1 AS 2 GRK 2 GRK 2 GRK 3 GRK 4 AS 3 GRK 3 GRK 3 GRK 4 GRK 5 AS 4 GRK 4 GRK 4 GRK 5 (1) AS 5 GRK 5 GRK 5 (1) (1) (1) Pro tato použití je třeba provést pokusy na staveništi, nebo zvýšit tloušťku vrstev násypů

7 Rouna REHAU Rozpisové texty Č. poz. Množství Popis výkonnosti Jednotková Celková (příklady) cena Kč/m 2 cena Kč Rouno TOG 3 m 2 Průrazná pevnost (x*-s) 1,5 kn Plošná hmotnost 150 g/m 2 Jako dělicí vrstva mezi jemnozrnnou půdou a půdou hrubozrnnou nebo půdami smíšené zrnitosti (DIN 18196) Skupina půd AS 2 Vestavba a zhutnění pomocí strojů a zvýšené namáhání při pojíždění při stavebním provozu Případ namáhání AB 3 Výrobek: TERRAM 1300 nebo stejně hodnotný materiál Rouno TOG 4 m 2 Průrazná pevnost (x*-s) 2,5 kn Plošná hmotnost 250 g/m 2 Jako dělicí vrstva mezi jemnozrnnou půdou a půdami hrubozrnnými nebo půdami smíšené zrnitosti s až 40 % kamení Skupina půd AS 3 Vestavba a zhutnění pomocí strojů, žádné výrazné namáhání pojížděním při stavebním provozu Filtrační použití Případ namáhání AB 3 Výrobek: RAUMAT 4 nebo stejně hodnotný materiál* *Jsou-li rouna použita jako filtrační vrstva, musí být také při namáhání při vestavbě AB 1 a AB 2 naplánován minimálně případ namáhání AB 3, aby bylo možno zohlednit eventuálně v rounu při vestavbě vzniklá vadná místa. Dále je třeba dbát všech předpisů uvedených ve značkovém listu pro použití geotextilií a geomřížovin při zemních pracích v silničním stavitelství. 7

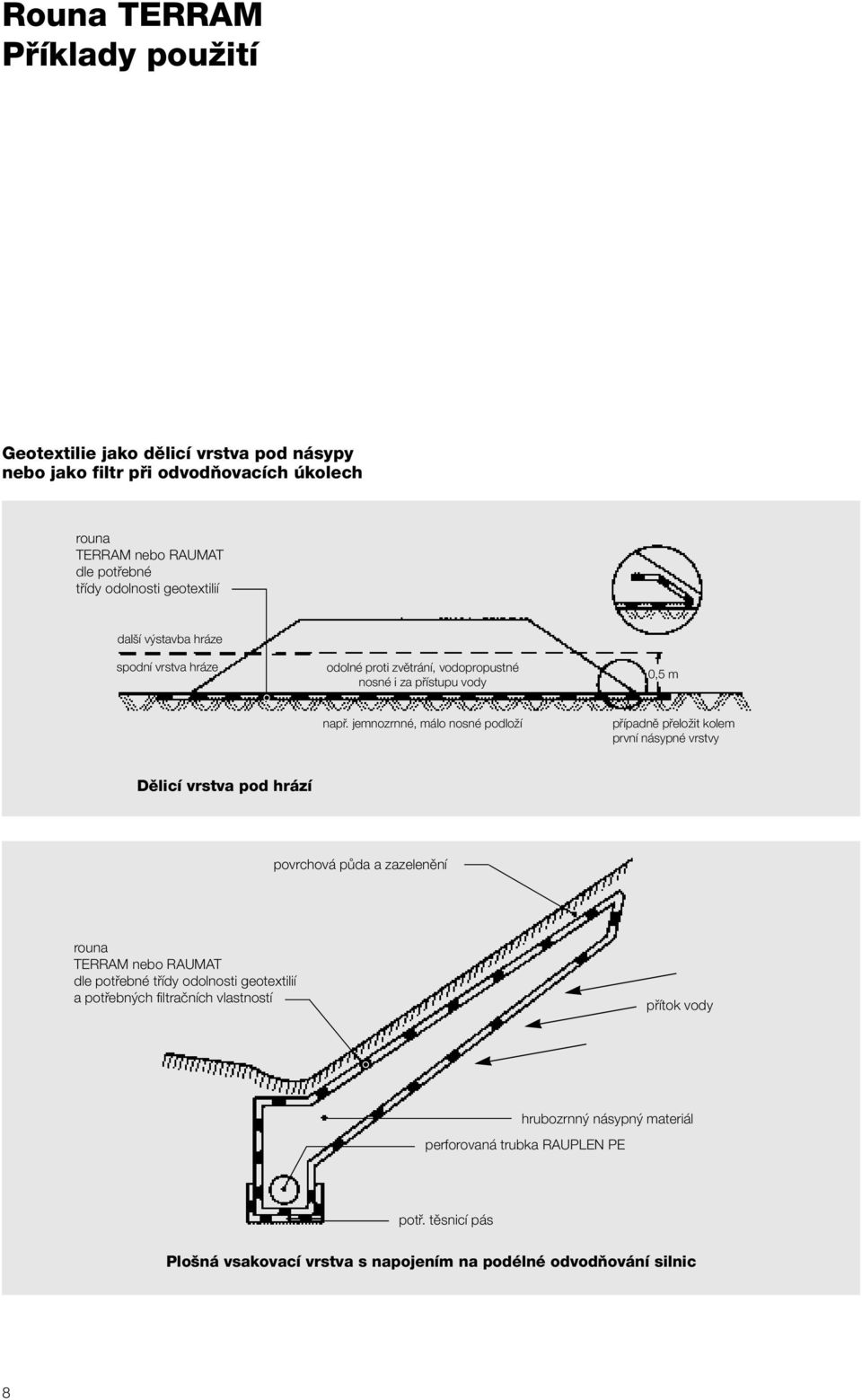

8 Rouna TERRAM Příklady použití Geotextilie jako dělicí vrstva pod násypy nebo jako filtr při odvodňovacích úkolech rouna TERRAM nebo RAUMAT dle potřebné třídy odolnosti geotextilií další výstavba hráze spodní vrstva hráze odolné proti zvětrání, vodopropustné nosné i za přístupu vody 0,5 m např. jemnozrnné, málo nosné podloží případně přeložit kolem první násypné vrstvy Dělicí vrstva pod hrází povrchová půda a zazelenění rouna TERRAM nebo RAUMAT dle potřebné třídy odolnosti geotextilií a potřebných filtračních vlastností přítok vody hrubozrnný násypný materiál perforovaná trubka RAUPLEN PE potř. těsnicí pás Plošná vsakovací vrstva s napojením na podélné odvodňování silnic 8

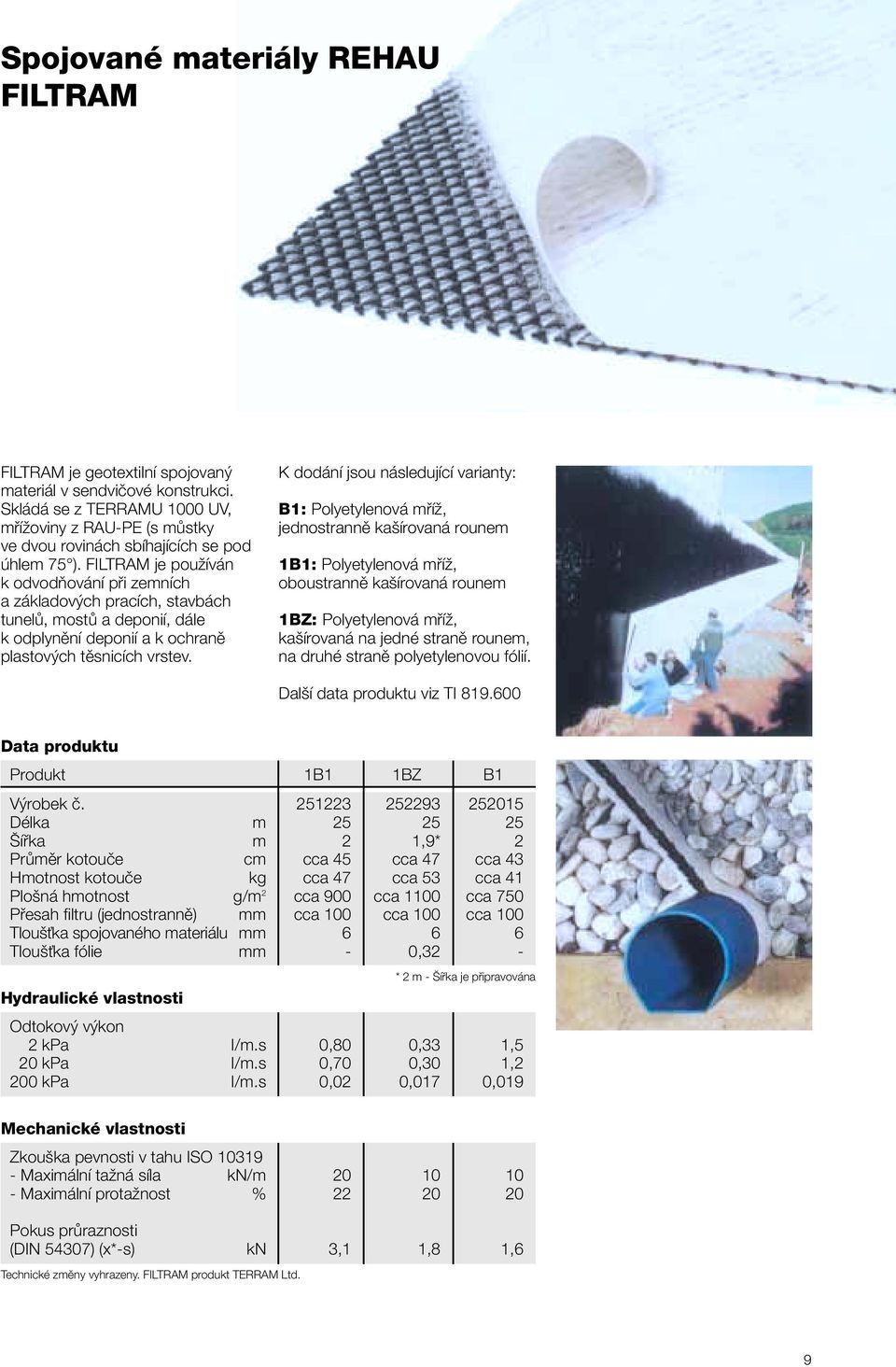

9 Spojované materiály REHAU FILTRAM FILTRAM je geotextilní spojovaný materiál v sendvičové konstrukci. Skládá se z TERRAMU 1000 UV, mřížoviny z RAU-PE (s můstky ve dvou rovinách sbíhajících se pod úhlem 75 ). FILTRAM je používán k odvodňování při zemních a základových pracích, stavbách tunelů, mostů a deponií, dále k odplynění deponií a k ochraně plastových těsnicích vrstev. K dodání jsou následující varianty: B1: Polyetylenová mříž, jednostranně kašírovaná rounem 1B1: Polyetylenová mříž, oboustranně kašírovaná rounem 1BZ: Polyetylenová mříž, kašírovaná na jedné straně rounem, na druhé straně polyetylenovou fólií. Další data produktu viz TI Data produktu Produkt 1B1 1BZ B1 Výrobek č Délka m Šířka m 2 1,9* 2 Průměr kotouče cm cca 45 cca 47 cca 43 Hmotnost kotouče kg cca 47 cca 53 cca 41 Plošná hmotnost g/m 2 cca 900 cca 1100 cca 750 Přesah filtru (jednostranně) mm cca 100 cca 100 cca 100 Tloušťka spojovaného materiálu mm Tloušťka fólie mm - 0,32 - * 2 m - Šířka je připravována Hydraulické vlastnosti Odtokový výkon 2 kpa I/m.s 0,80 0,33 1,5 20 kpa I/m.s 0,70 0,30 1,2 200 kpa I/m.s 0,02 0,017 0,019 Mechanické vlastnosti Zkouška pevnosti v tahu ISO Maximální tažná síla kn/m Maximální protažnost % Pokus průraznosti (DIN 54307) (x*-s) kn 3,1 1,8 1,6 Technické změny vyhrazeny. FILTRAM produkt TERRAM Ltd. 9

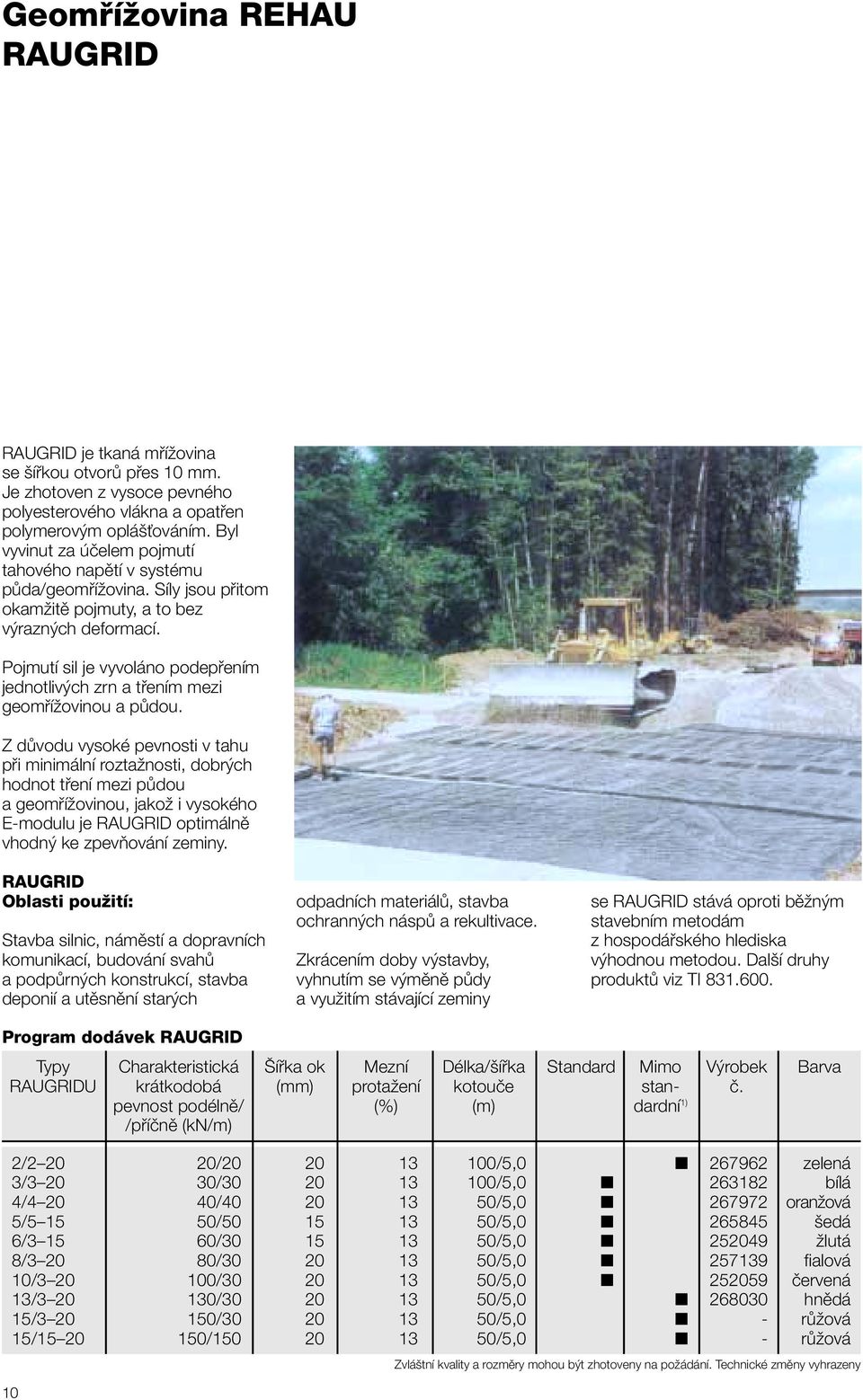

10 Geomřížovina REHAU RAUGRID RAUGRID je tkaná mřížovina se šířkou otvorů přes 10 mm. Je zhotoven z vysoce pevného polyesterového vlákna a opatřen polymerovým oplášťováním. Byl vyvinut za účelem pojmutí tahového napětí v systému půda/geomřížovina. Síly jsou přitom okamžitě pojmuty, a to bez výrazných deformací. Pojmutí sil je vyvoláno podepřením jednotlivých zrn a třením mezi geomřížovinou a půdou. Z důvodu vysoké pevnosti v tahu při minimální roztažnosti, dobrých hodnot tření mezi půdou a geomřížovinou, jakož i vysokého E-modulu je RAUGRID optimálně vhodný ke zpevňování zeminy. RAUGRID Oblasti použití: Stavba silnic, náměstí a dopravních komunikací, budování svahů a podpůrných konstrukcí, stavba deponií a utěsnění starých odpadních materiálů, stavba ochranných náspů a rekultivace. Zkrácením doby výstavby, vyhnutím se výměně půdy a využitím stávající zeminy se RAUGRID stává oproti běžným stavebním metodám z hospodářského hlediska výhodnou metodou. Další druhy produktů viz TI Program dodávek RAUGRID Typy Charakteristická Šířka ok Mezní Délka/šířka Standard Mimo Výrobek Barva RAUGRIDU krátkodobá (mm) protažení kotouče stan- č. pevnost podélně/ (%) (m) dardní 1) /příčně (kn/m) 2/ / /5, zelená 3/ / /5, bílá 4/ / /5, oranžová 5/ / /5, šedá 6/ / /5, žlutá 8/ / /5, fialová 10/ / /5, červená 13/ / /5, hnědá 15/ / /5,0 - růžová 15/ / /5,0 - růžová 10 Zvláštní kvality a rozměry mohou být zhotoveny na požádání. Technické změny vyhrazeny

11 Geomřížovina REHAU ARMAPAL Povrch vozovky vykazující poškození snižuje vysokou měrou bezpečnost silničního provozu. Odstranit takovéto škody dlouhodobě a hospodárně musí proto být cílem údržby silnic. Pomocí ARMAPALU od REHAU jsou výrazně prodlouženy intervaly sanací. ARMAPAL je z můstků se skládající mřížovina. Můstky se křižují způsobem podobným jako u malířského plátna. Mřížovina ARMAPAL je k dosažení lepší afinity (slučivosti) při vestavbě do asfaltu opatřen vrstvou bitumene. Díky vysoké pevnosti v tahu zabraňuje tato textilní armovací tkanina ze skleněných filamentů sklonu k tvorbě trhlin v povrchu vozovky a zvyšuje pojmutím tahového napětí jeho životnost. Další data produktu viz TI Forma dodávky: Kotouč (délka cca 100 m) Pevnost Šířka ok Průměr Šířka Hmotnost Číslo v tahu (cca mm) kotouče kotouče (cca kg) výrobku (cca kn/m) (cca cm) (cca m) Typ , , , , , , zvláštní délka Technické změny vyhrazeny 11

12 Další programy REHAU Naše ústní a písemné poradenské služby jsou založeny na zkušenostech a nejvyšším stupni znalostí, jsou však míněny jako nezávazné informace. Pro neobvyklé pracovní podmínky a způsoby použití, které nelze z naší strany ani vyzkoušet, ani ovlivnit, nelze vycházet z našich údajů o vlastnostech výrobků. Doporučujeme vyzkoušet, zda se daný výrobek firmy REHAU opravdu hodí pro zamýšlené použití. Další zpracování a způsoby použití našich výrobků odběratelem leží mimo rámec našich možností kontroly, a proto za ně plně odpovídá odběratel. Pokud by přesto došlo ke sporu v otázce záruky za výrobky, je třeba říci, že poskytujeme záruku pouze do výše celkové ceny námi dodaných a odběratelem použitých výrobků, a to pro jakýkoli rozsah vzniklé škody. Naše záruka se vztahuje na časově stálou kvalitu našich výrobků v souladu s naší specifikací a s našimi všeobecnými dodacími a platebními podmínkami. AWADUKT PP SN10 RAUSISTO - vysoce zátěžový potrubní systém z PP s oděruvzdornou vnitřní vrstvou pro nejvyšší nároky RAUSIKO - systém k decentrálnímu vsakování srážkové vody RAUVIA PE - systém korugovaných kanalizačních trubek z PE-HD AWADUKT PVC SN8 - systém plnostěnných trubek pro vysoké zátěže AWADOCK - systém pro dodatečné připojení REHAU, s. r. o. Obchodní Čestlice okres Praha-východ tel.: +420/2/ fax: +420/2/ vsu@rehau.cz REHAU, s. r. o. Vídeňská Brno tel.: +420/ fax: +420/ vsu@rehau.cz REHAU, s. r. o. Kopčianska 82 A P.O. BOX Bratislava 5 tel.: +421/2/ fax: +421/2/ rehau@rehau.sk CZ 1.99
