1 G6000 / G6001 Automatický systém pro rychlé silnièní závory 1 Standardní montážní sestava 1. Jednotka GARD 2. Ovládací panel pøíslušenství 3. Hliníková závora 4. Èervené fluorescenèní pásy 5. Anténa 6. Ochranná protinárazová pryž závory 7. Svìtla upozoròující na pohyb závory 8. Výstražné blikající svìtlo upozoròující na pohyb závory 9. Klíèem ovládaný vícepolohový pøepínaè 10. Baterie pro nouzový provoz 11. Sloupek s fotobuòkou 12. Bezpeènostní fotobuòky 13. Sloupek snímaèe magnetických karet 14. Snímaè magnetických karet 15. Zabudovaná podpìra závory 16. Magnetický snímaè Obsah 1 STANDARDNÍ MONTÁŽNÍ SESTAVA VŠEOBECNÁ SPECIFIKACE TYPY SYSTÉMÙ TECHNICKÉ PARAMETRY VNÌJŠÍ ROZMÌRY TECHNICKÝ POPIS MONTÁŽ VYVÁŽENÍ ZÁVORY VYVÁŽENÍ ZÁVORY PROVEDENÍ ZÁVORY TECHNICKÝ POPIS ØÍDÍCÍ KARTY ZL ØÍDÍCÍ KARTA ZL HLAVNÍ ÈÁSTI VOLBA FUNKCÍ ELEKTRICKÉ ZAPOJENÍ ELEKTRICKÉ ZAPOJENÍ PROGRAMOVÁNÍ DÁLKOVÉHO OVLÁDÁNÍ NASTAVENÍ RYCHLOSTI OTEVÍRÁNÍ, ZAVÍRÁNÍ A ZPOMALENÍ ZAPOJENÍ PRO 2 SPOJENÉ SPOLEÈNÌ OVLÁDANÉ MOTORY

2 2 Všeobecná specifikace Popis: - Tento systém se mùže používat pro kontrolu vjezdù širokých maximálnì 6,5 metru (s pøíslušenstvím maximálnì 6 metrù, viz tabulka). - Systém byl kompletnì navržen a vyroben firmou CAME a vyhovuje bìžným bezpeènostním normám (UNI 8612), se stupnìm jištìní IP Záruka trvá 12 mìsícù, pokud nedojde k zásahu do systému nepovolanou osobou. 3 Typy systémù G6000 Závora s jednosmìrným pøevodovým motorem (24 V, stejnosmìrný proud), skøíò z pozinkovaného plechu opatøeného ovým nátìrem, ovládací panel a vnitøní øídící systém. G6001 Verze se skøíní z nerezové oceli. Pøíslušenství dodávané na pøání: G0601 Hliníková závora s rozmìry 100/40/6850 mm, opatøená bílým ovým nátìrem. Vymìnitelný systém (urèený pro oblasti vystavené prudkým poryvùm vìtru). G G0605 Závora z hliníkové trubky o prùmìru 100 mm a délce 6850 mm, opatøená bílým ovým nátìrem + speciální držák závory. G0603 Èervený tlumiè nárazù doplnìný záslepkami urèenými pro závoru G0601. G0460 Balení 6 kusù signálních svìtel (24 V) doplnìné podpìrami pro závoru G0601 a øídící deskou pro blikající svìtla. G0461 Èervené fluorescenèní pásky na závoru. G0462 Nepohyblivá podpìra pro závoru. G0463 Pohyblivá podpìra pro závoru. G0465 Hliníkový plùtek na závoru opatøený bílým em. G0467 Kloub pro závoru G0601. G0468 Sloupek ke pøipevnìní fotobuòky. G0469 Podstavec pro pøipevnìní majáku. Pozor! Doporuèujeme vám použití bezpeènostních a ovládacích zaøízení firmy CAME, což umožní jejich snadnou montáž a nedojde pøitom k rozporùm s bìžnými bezpeènostními normami. 4 Technické parametry Typ Hmotnost Napìtí Proud Výkon Èinitel využití Pøevodový Kroutící Èas zdvihu pomìr moment závory G kg 230 V 24 V max. 1,3 A x max. 15 A 300 W (1) 1 / Nm 4 8 s G6001 støídavé stejnosmìrné (230 V) (24 V) (1) Urèeno pro nároèný provoz 2

3 5 Vnìjší rozmìry 6 Technický popis B. Skøíò je vyrobena z nerezového pozinkovaného plechu o tlouš ce 2,5 mm s ovou povrchovou úpravou (G6000) nebo z leštìného nerezového plechu o tlouš ce 2 mm (G6001). Již z výroby je pøipravena pro instalaci všech požadovaných pøídavných zaøízení. Pøístupová kontrolní dvíøka na skøíni mùžete zamykat osobním klíèkem. C. Základová podkladová deska je vyrobena z pozinkované oceli a je vybavena ètyømi kotevnímí vzpìrami a šrouby pro øádné ukotvení skøínì do vozovky. D. Pøíruba je vyrobena z pozinkované oceli. Díky tomuto uchycení je závora rychle a bezpeènì pøipevnìna. E. Pøevodový motor mùže být zajištìn díky speciálnímu mechanickému systému osobním klíèkem. F. Motor: 24 V stejnosmìrný. Redukèní pøevod: nevratný, uschovaný pod hliníkovým tlakovì odlévaným krytem. Tento systém používá jako redukci vnitøní šnekové soukolí a je stále mazán kapalnými mazivy. Závora se otáèí na trvale mazaných ložiscích nebo na samomazných kulových kloubech. F Dvì pružiny fungující jako protizávaží, která vyrovnávají systém. G Vnitøní tlumiè nárazù, zajiš uje zastavení pohybu závory. H Koncový spínaè jednotky. I Nastavitelné pøevodové rameno (pro nastavení polohy tyèe závory). L Ovládací panel ZL37. 3

4 7 Montáž Základová podkladová deska pro montáž skøínì Výstup kabelu 1) Pøipravte si vhodný betonový základ pro montáž jednotky. V prùbìhu vylévání betonové smìsi do ní umístìte kotevní vzpìry a podkladovou desku. Betonový základ musí být dokonale srovnaný a èistý po celé ploše. Všechny závity šroubù musí zcela vyènívat z povrchu betonového základu. Stejnì tak musí nad povrch základu vyènívat i elektrické kabely. 2) Postavte jednotku na betonový základ: doporuèujeme namontovat skøíò tak, aby se kontrolní dvíøka otevírala z vnitøní strany místa montáže. Závoru namontujte podle následujícího postupu: nejdøíve si zvolte požadovanou délku závory. Potom pøipevnìte pomocí ètyø dodaných šroubù držák závory. Nastavitelným mechanickým dorazem B a pøevodovým ramenem C vyrovnejte tyè závory ve svislé i vodorovné poloze. 4

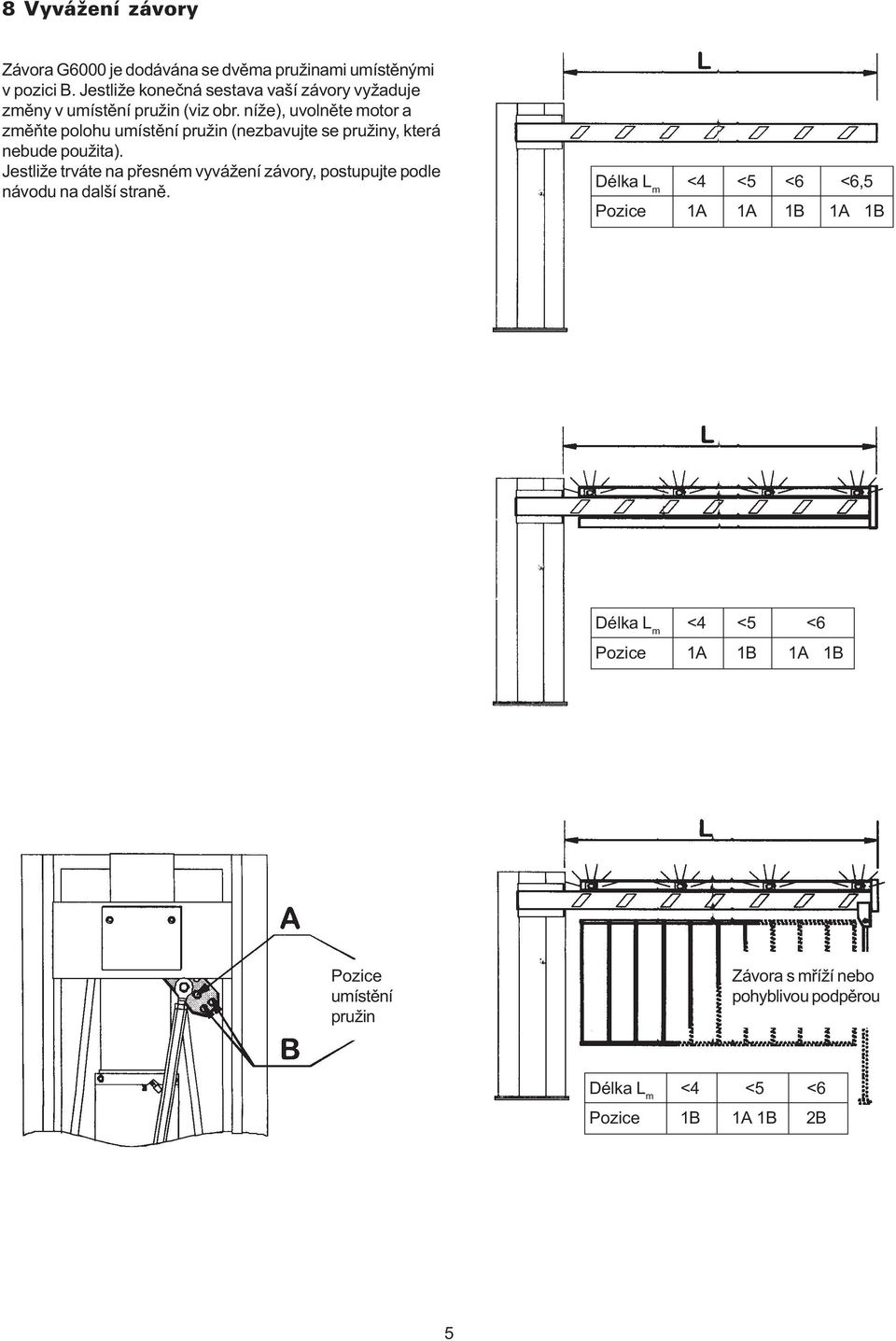

5 8 Vyvážení závory Závora G6000 je dodávána se dvìma pružinami umístìnými v pozici B. Jestliže koneèná sestava vaší závory vyžaduje zmìny v umístìní pružin (viz obr. níže), uvolnìte motor a zmìòte polohu umístìní pružin (nezbavujte se pružiny, která nebude použita). Jestliže trváte na pøesném vyvážení závory, postupujte podle návodu na další stranì. Délka L m <4 <5 <6 <6,5 Pozice 1A 1A 1B 1A 1B Délka L m <4 <5 <6 Pozice 1A 1B 1A 1B Pozice umístìní pružin Závora s møíží nebo pohyblivou podpìrou Délka L m <4 <5 <6 Pozice 1B 1A 1B 2B 5

6 9 Vyvážení závory Jestliže má být závora pøesnì vyvážená, postupujte podle následujících krokù: 1) Uvolnìte pøevodový motor (bod D). 2) Povolte pojistné matice B na napínáku A. 3) Ruèním seøizováním zvìtšujte nebo zmenšujte napìtí pružin, dokud není závora ustálena v úhlu 45. 4) Nyní utáhnìte pojistné matice a zajistìte pøevodový motor. Pravotoèivý napínák M12 s kloubem Matice M12 Tažná síla Levotoèivý napínák M12 s okem 10 Provedení závory Vjezd Vjezd Vnitøní prostor Pravostranná závora Levostranná závora Vnitøní prostor Závory G6000 jsou dodávány v pravostranné nebo levostranné verzi, podle pøání zákazníka. Jestliže musí dojít ke zmìnì smyslu otáèení, vyžádejte si prosím od firmy CAME potøebnou dokumentaci. 6

7 11 Technický popis øídící karty ZL37 Tuto kartu napájí støídavé napìtí 230 V, pøivedené na svorky L1 a L2. Karta je chránìna pojistkou 3,15 A na hlavním silnoproudém vedení. Ovládací systémy jsou napájeny nízkým napìtím 24 V a jsou chránìny pojistkou 2 A. Celková spotøeba energie 24 voltového pøíslušenství nesmí pøekroèit 40 W. Bezpeènost Fotobuòky mohou být použity k ovládání následujících funkcí: a) Opìtovné otevøení v prùbìhu zavíracího cyklu. b) Úplné vypnutí: pohyb závory je pøerušen a automatický zavírací cyklus je ukonèen. Použijte tlaèítkový voliè nebo vysílaèku a obnovte pohyb závory. c) Okamžité zavøení (závora se spouští automaticky po projetí vozidla bezpeènostním zaøízením). Pøipojení na svorky 2 C5. - Ampérmetr - Stanovená doba pùsobení 20 s. Pøídavná zaøízení systému - Karta LB35, která se používá k napájení automatického systému z baterií v pøípadì, kdy dojde k pøerušení dodávky energie. Když je dodávka energie obnovena, baterie se automaticky dobijí (viz návod). - Blikající signální svìtlo pøi pohybu závory. - Vyjimatelný rádiopøijímaè Další možné funkce - Automatické zavírání: Automatický zavírací èasový spínaè je automaticky aktivován na konci otevíracího cyklu. Pøedem nastavený automatický zavírací èas je automaticky pøerušen aktivací bezpeènostního systému a je deaktivován po pøíkazu k úplnému vypnutí nebo v pøípadì pøerušení dodávky energie. - Detekce pøekážek: V pøípadì zastavení motoru (závora je zavøena, otevøena nebo èásteènì otevøena po pøíkazu k nouzovému zastavení), vysílaèka a tlaèítkový voliè budou deaktivovány, jestliže pøekážka bude zaregistrována nìkterým z bezpeènostních zaøízení (napøíklad fotobuòkami). - Osobní pøítomnost pøi obsluze - Zapnutí blikajících svìtel pøed poèátkem otevíracího a zavíracího cyklu. - Aktivace 24 voltového výstupního signálu bìhem pohybové fáze a v pozici zavøeno. - Operace slave v pøípadì, kdy se použijí v kombinaci dva motory. - Funkce zvyšující brzdný úèinnost závory. - Výbìr poøadí operací: - otevírání zavírání zpìtný chod - pouze otevírání Nastavení - Trimmer TCA = automatický èas zavírání: od 0 do Trimmer SENS = citlivost proudové bezpeènosti systému: min/max. Dùležité: Vždy pøed zahájením prací uvnitø jednotky, pøerušte dodávku elektrické energie a odpojte baterie. Poznámka V pøípadì, kdy dojde ke kontaktu s pøekážkou, pracuje proudové zabezpeèení systému následovnì: a) jestliže probíhá fáze otevírání, závora se zastaví b) jestliže probíhá fáze zavírání, závora se zaène opìt otevírat Dodatek: Pro situaci (b) platí: jestliže dojde ke kontaktu s pøekážkou tøikrát, závora se v prùbìhu otevírání zastaví a automatické zavírání je deaktivováno. Pohyb závory obnovíte, když použijete tlaèítkový voliè nebo vysílaèku. 7

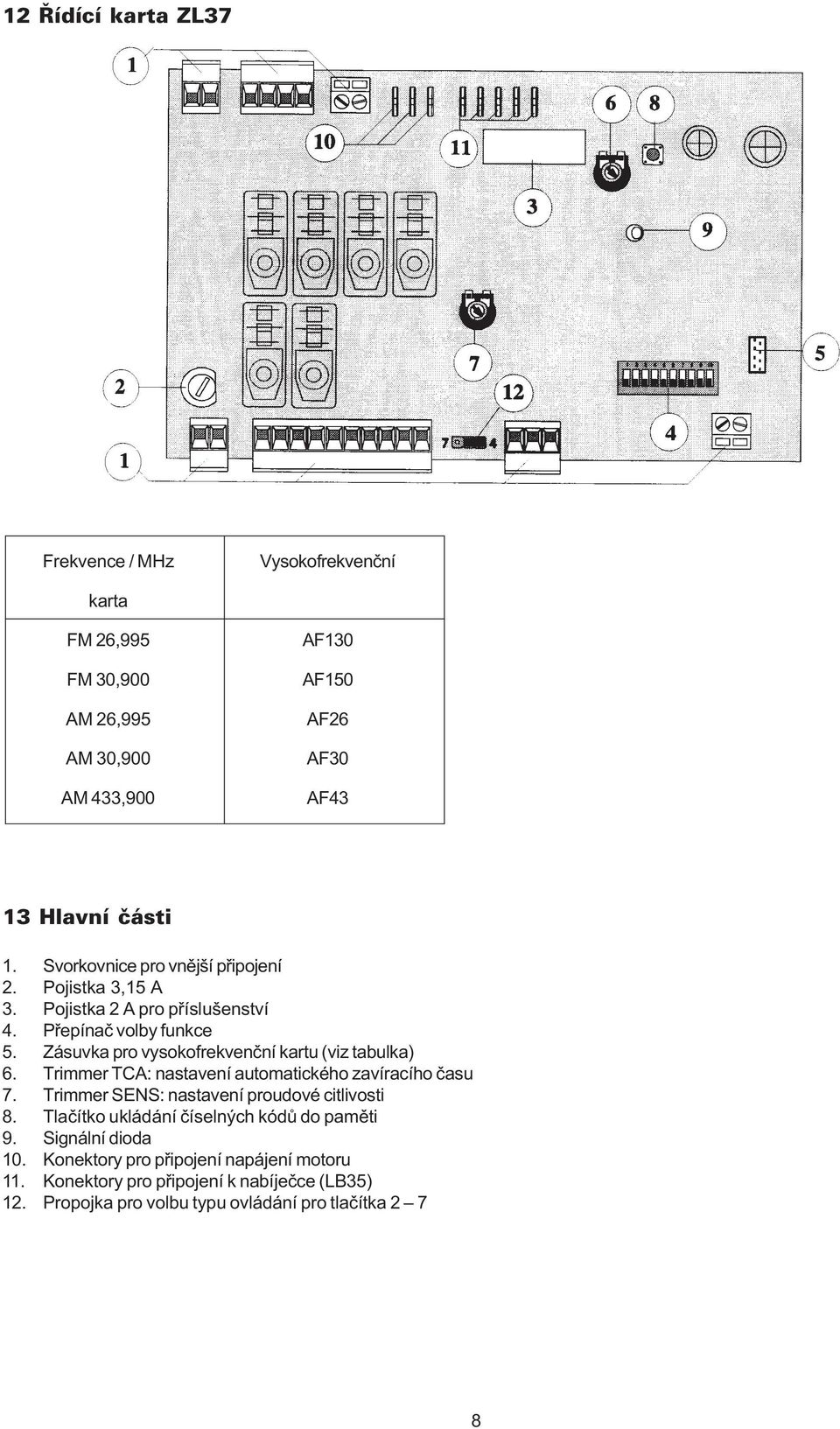

8 12 Øídící karta ZL37 Frekvence / MHz Vysokofrekvenèní karta FM 26,995 FM 30,900 AM 26,995 AM 30,900 AM 433,900 AF130 AF150 AF26 AF30 AF43 13 Hlavní èásti 1. Svorkovnice pro vnìjší pøipojení 2. Pojistka 3,15 A 3. Pojistka 2 A pro pøíslušenství 4. Pøepínaè volby funkce 5. Zásuvka pro vysokofrekvenèní kartu (viz tabulka) 6. Trimmer TCA: nastavení automatického zavíracího èasu 7. Trimmer SENS: nastavení proudové citlivosti 8. Tlaèítko ukládání èíselných kódù do pamìti 9. Signální dioda 10. Konektory pro pøipojení napájení motoru 11. Konektory pro pøipojení k nabíjeèce (LB35) 12. Propojka pro volbu typu ovládání pro tlaèítka 2 7 8

9 14 Volba funkcí Pøepínaè Zapnuto Vypnuto 1 Zapnuto Automatické zavírání zapojeno. 2 Zapnuto Pouze otevírání ovládání rádiem nebo tlaèítkovým volièem zapojeno (musí být pøipojena vysokofrekvenèní karta). 2 Vypnuto Otevírání zavírání zpìtný chod ovládání rádiem nebo tlaèítkovým volièem zapojeno (musí být pøipojena vysokofrekvenèní karta). 3 Zapnuto 24 voltový výstupní signál v pohybové fázi a v pozici zavøeno zapojen. 3 Vypnuto 24 voltový výstupní signál v pohybové fázi zapojen. 4 Zapnuto Režim osobní pøítomnost obsluhy zapojen. 5 Zapnuto Blikání svìtel pøed otevíráním a zavíráním zapojeno. 6 Zapnuto Detekèní zaøízení pøekážek zapojeno (motor je v mezní poloze). 7 Zapnuto Režim slave zapojen (motor je ovládán z vnìjšku). 8 Vypnuto Funkce okamžité zavøení zapojena, bezpeènostní zaøízení uvedeno do provozu (2 C5). 9 Vypnuto Tlaèítko pro zastavení zapojeno, bezpeènostní zaøízení uvedeno do provozu (1 2). 10 Zapnuto Funkce zvyšující brzdnou úèinnost závory zapojena. 9

10 15 Elektrické zapojení Napájení 230 V (støídavý proud) Napájení motoru 24 V (stejnosmìrný proud) Výstup 24 V V prùbìhu pohybu (napø. blikající svìtla) DIP 3 Vypnuto V prùbìhu pohybu a v pozici zavøeno DIP 3 Zapnuto Lampa (24 V, max. 3 W) signalizující otevøenou závoru Poznámka: Pøi zapojení fotobunìk (TX a RX) dbejte na dodržení správné polarity. Napájení pøíslušenství (max. 40 W): - 24 V (støídavý) s napájením 230 V (støídavý) - 24 V (stejnosmìrný) s napájením 24 V (stejnosmìrný) Tlaèítko stop 10

11 16 Elektrické zapojení Otevírací tlaèítko (pracovní kontakt) Konektor pro pøipojení rádia nebo tlaèítka Volba viz DIP 2 Propojka Propojka Èinnost tlaèítka: pouze zavírání Kontakt (klidový kontakt) pro otevírání v prùbìhu zavírání Jestliže se nepouživá Kontakt (klidový kontakt) pro okamžité zavírání Jestliže se nepouživá Pøipojení omezovacího spínaèe zpomalení otevírání Pøipojení omezovacího spínaèe zpomalení zavírání Pøipojení antény 11

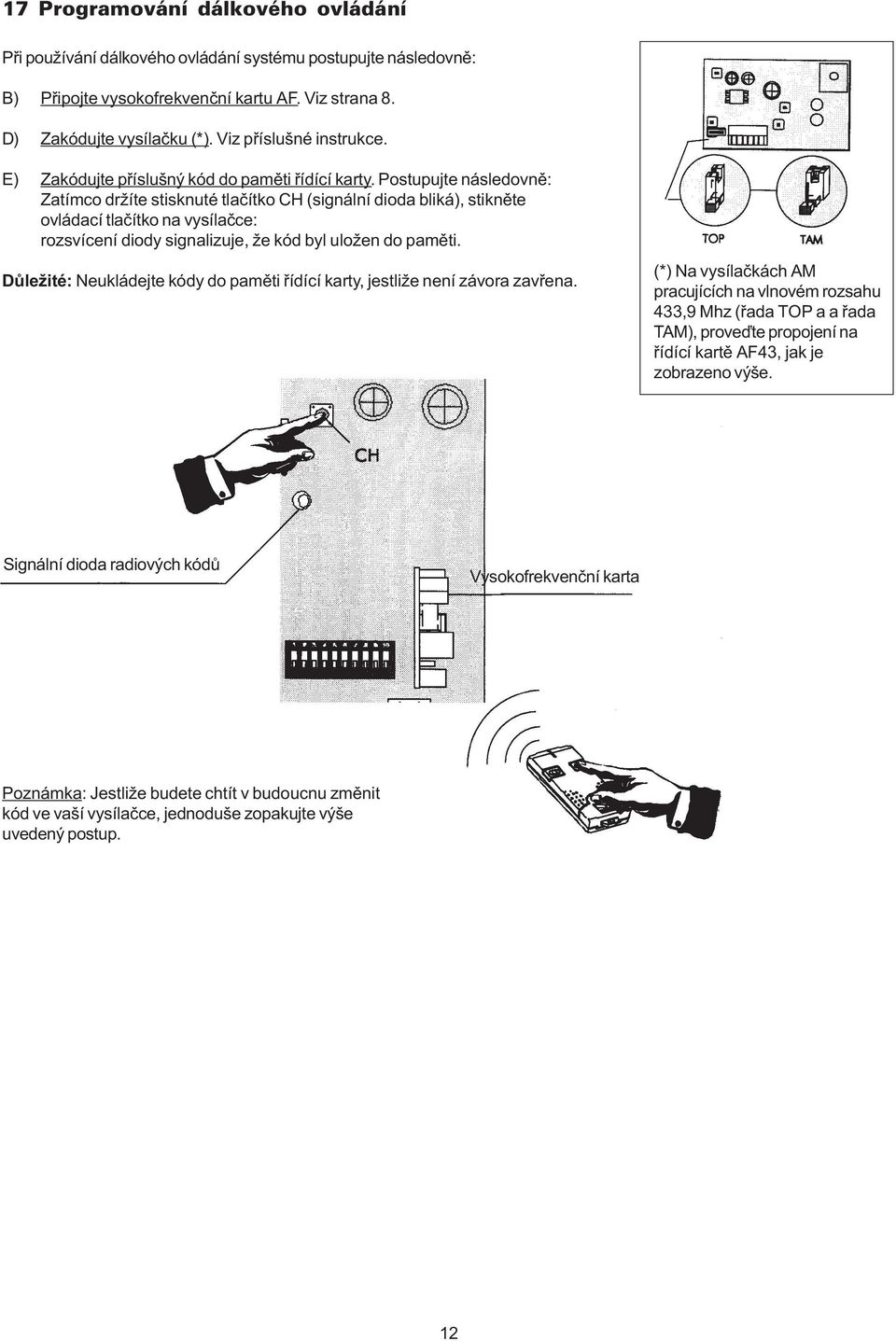

12 17 Programování dálkového ovládání Pøi používání dálkového ovládání systému postupujte následovnì: B) Pøipojte vysokofrekvenèní kartu AF. Viz strana 8. D) Zakódujte vysílaèku (*). Viz pøíslušné instrukce. E) Zakódujte pøíslušný kód do pamìti øídící karty. Postupujte následovnì: Zatímco držíte stisknuté tlaèítko CH (signální dioda bliká), stiknìte ovládací tlaèítko na vysílaèce: rozsvícení diody signalizuje, že kód byl uložen do pamìti. Dùležité: Neukládejte kódy do pamìti øídící karty, jestliže není závora zavøena. (*) Na vysílaèkách AM pracujících na vlnovém rozsahu 433,9 Mhz (øada TOP a a øada TAM), proveïte propojení na øídící kartì AF43, jak je zobrazeno výše. Signální dioda radiových kódù Vysokofrekvenèní karta Poznámka: Jestliže budete chtít v budoucnu zmìnit kód ve vaší vysílaèce, jednoduše zopakujte výše uvedený postup. 12

13 18 Nastavení rychlosti otevírání, zavírání a zpomalení Pøemístìním konektorù A a B do oznaèených svorek, nastavíte požadovanou rychlost a zpomalení. Zpomalení Rychlost Pøíklad: Nastavení maximální rychlosti otevírání, zavírání a maximálního zpomalení je zobrazen na obr. vedle. C O M Max. Min. Min. Med. Max. 19 Zapojení pro 2 spojené spoleènì ovládané motory - Seøízením smìru pohybu u jednoho z motorù, synchronizujete smìr pohybu obou závor. - Na jednom z ovládacích panelù nastavte pøepínaè DIP7 do polohy zapnuto a vybraný motor bude ovládán z vnìjšku (režim slave). Svorkovnice øídícího motoru Svorkovnice pøidruženého motoru Nainstalujte elektrické zapojení pouze na svorkovnici øídícího motoru. Spojte obì øídící karty pomocí propojovacích svorkovnic, jak je zobrazeno výše. Všechny údaje uvedené v této publikaci jsou pouze informativní. Spoleènost CAME SPA si vyhrazuje právo provádìt zmìny technických parametrù, spojené s technologickými inovacemi svých výrobkù. 13
