2 TOPENÍ Skøínì pro rozdìlovaèe a sbìraèe SKØÍÒ ROZDÌLOVAÈE POD OMÍTKU P - KLASIK instalaèní skøíò pro rozdìlovaèe typové øady CS 205N, CS 501, CI 553 a CS 553; není vhodná pro rozdìlovaèe DUAL, DUAL-MIX; urèená pro zabudování pod omítku; vyrobena z pozinkovaného plechu; viditelné èásti lakované bílou barvou; na obou stranách pøipraveny otvory pro pøívody; stavitelná výška mm; stavitelná hloubka mm KÓD TYP ROZMĚR BALENÍ P1 450 mm P2 530 mm P3 830 mm P mm 1 SKØÍÒ ROZDÌLOVAÈE POD OMÍTKU P - MAX instalaèní skøíò pro rozdìlovaèe typu DUAL, DUAL-MIX a COMBITOP; urèená pro zabudování pod omítku; vyrobena z pozinkovaného plechu; viditelné èásti lakované bílou barvou; na obou stranách pøipraveny otvory pro pøívody; stavitelná výška mm; stavitelná hloubka mm KÓD TYP ROZMĚR BALENÍ P-MAX mm P-MAX mm P-MAX mm P-MAX mm P-MAX mm 1 2

3 Skøínì pro rozdìlovaèe a sbìraèe TOPENÍ SKØÍÒ ROZDÌLOVAÈE NÁSTÌNNÁ N-KLASIK instalaèní skøíò pro rozdìlovaèe typové øady CS 205N, CS 501, CI 553 a CS 553; není vhodná pro rozdìlovaèe DUAL, DUAL-MIX; urèená pro instalaci na stìnu; vyrobena z pozinkovaného plechu; viditelné èásti lakované bílou barvou; na obou stranách pøipraveny otvory pro pøívody; celková výška 655 mm; celková hloubka 130 mm KÓD TYP ROZMĚR BALENÍ N mm N mm N mm N mm 1 SKØÍÒ ROZDÌLOVAÈE NÁSTÌNNÁ N-MAX instalaèní skøíò pro rozdìlovaèe typu DUAL, DUAL-MIX a COMBITOP; urèená pro instalaci na stìnu; vyrobena z pozinkovaného plechu; viditelné èásti lakované bílou barvou; na obou stranách pøipraveny otvory pro pøívody; celková výška 755 mm; celková hloubka 160 mm KÓD TYP ROZMĚR BALENÍ N-MAX mm N-MAX mm N-MAX mm N-MAX mm N-MAX mm 1 3

4 TOPENÍ Rozdìlovaèe a sbìraèe ROZDÌLOVAÈ S VÝVODY EK CS 205 N urèeno pro sanitární a topenáøské rozvody; rozteè otvorù 50 mm; vstupy 3/4" nebo 1"; výstupy 3/4" EK; monost závitového zapojení s dalšími rozdìlovaèi; materiál - niklovaná mosaz OT 58; KÓD PROVEDENÍ ROZMĚR A (mm) B (mm) C D F G (O.K.) N 2cestný 3/4" x EK 40 24,5 3/4" 3/4" 3/4" N 3cestný 3/4" x EK 40 24,5 3/4" 3/4" 3/4" N 4cestný 3/4" x EK 40 24,5 3/4" 3/4" 3/4" N 2cestný 1" x EK 40 24,5 1" 1" 3/4" N 3cestný 1" x EK 40 24,5 1" 1" 3/4" N 4cestný 1" x EK 40 24,5 1" 1" 3/4" 39 ROZDÌLOVAÈ NEOSAZENÝ CS 501 N rozteè otvorù 50 mm; otvor pro pøipojení odvzdušòovacího ventilu 1/2" F; výstupy 1/2" F; materiál - niklovaná mosaz OT 58; KÓD PROVEDENÍ ROZMĚR SKŘÍŇ A (mm) C D (mm) E (mm) F G (mm) cestný 1" x 1/2" P1 / N /2" " cestný 1" x 1/2" P1 / N /2" " cestný 1" x 1/2" P2 / N /2" " cestný 1" x 1/2" P2 / N /2" " cestný 1" x 1/2" P2 / N /2" " cestný 1" x 1/2" P3 / N /2" " cestný 1" x 1/2" P3 / N /2" " cestný 1" x 1/2" P3 / N /2" " cestný 1" x 1/2" P4 / N /2" " 50 4

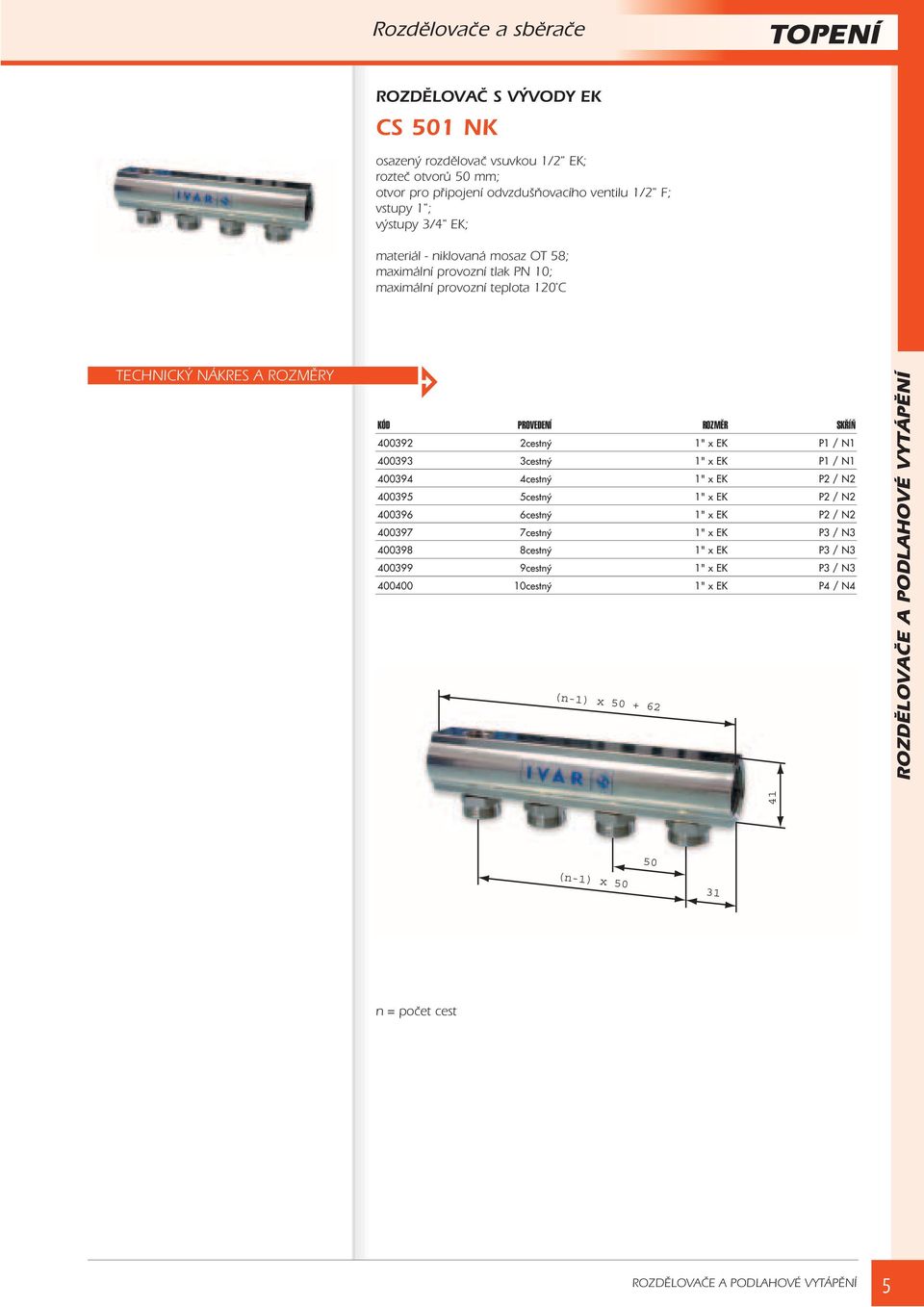

5 Rozdìlovaèe a sbìraèe TOPENÍ ROZDÌLOVAÈ S VÝVODY EK CS 501 NK osazený rozdìlovaè vsuvkou 1/2" EK; rozteè otvorù 50 mm; otvor pro pøipojení odvzdušòovacího ventilu 1/2" F; vstupy 1"; výstupy 3/4" EK; materiál - niklovaná mosaz OT 58; KÓD PROVEDENÍ ROZMĚR SKŘÍŇ cestný 1" x EK P1 / N cestný 1" x EK P1 / N cestný 1" x EK P2 / N cestný 1" x EK P2 / N cestný 1" x EK P2 / N cestný 1" x EK P3 / N cestný 1" x EK P3 / N cestný 1" x EK P3 / N cestný 1" x EK P4 / N4 (n-1) x (n-1) x n = poèet cest 5

6 TOPENÍ Rozdìlovaèe a sbìraèe SESTAVA ROZDÌLOVAÈ / SBÌRAÈ CS 501 ND sestava rozdìlovaè / sbìraè osazená vstupními kulovými uzávìry, ukonèením rozdìlovaèe/sbìraèe s automatickým odvzdušòovacím ventilem, otoèným vypouštìcím ventilem a drákem; urèeno pro pøímé napojování otopných tìles; materiál - niklovaná mosaz OT 58; KÓD PROVEDENÍ ROZMĚR SKŘÍŇ cestný 1" x EK P1 / N cestný 1" x EK P1 / N cestný 1" x EK P2 / N cestný 1" x EK P2 / N cestný 1" x EK P2 / N cestný 1" x EK P3 / N cestný 1" x EK P3 / N cestný 1" x EK P3 / N cestný 1" x EK P4 / N4 stavební hloubka = 120 mm n = poèet cest rozmìry jsou pouze informativní 6

7 Rozdìlovaèe a sbìraèe TOPENÍ ROZDÌLOVAÈ OSAZENÝ REGULAÈNÍMI ŠROUBENÍ CI 553 rozdìlovaè osazený regulaèními šroubeními, která umoòují samostatné pøednastavení prùtoku jednotlivými smyèkami; pøi doèasném uzavøení smyèky zùstává pøednastavení zachováno pomocí aretaèního mikrošroubku; pøipojení potrubí svìrným šroubením se závitem 3/4" EK; rozteè otvorù 50 mm; urèeno pro regulaci prùtoku vstupní vody do podlahové smyèky; materiál - mosaz OT 58; KÓD PROVEDENÍ ROZMĚR SKŘÍŇ A (mm) B C D (mm) E (mm) F G (mm) cestný 1" x EK P1 / N /4" EK 1/2" " cestný 1" x EK P1 / N /4" EK 1/2" " cestný 1" x EK P2 / N /4" EK 1/2" " cestný 1" x EK P2 / N /4" EK 1/2" " cestný 1" x EK P2 / N /4" EK 1/2" " cestný 1" x EK P3 / N /4" EK 1/2" " cestný 1" x EK P3 / N /4" EK 1/2" " cestný 1" x EK P3 / N /4" EK 1/2" " cestný 1" x EK P4 / N /4" EK 1/2" " cestný 1" x EK P4 / N /4" EK 1/2" " cestný 1" x EK P4 / N /4" EK 1/2" " cestný 5/4" x EK P1 / N /4" EK 1/2" /4" cestný 5/4" x EK P1 / N /4" EK 1/2" /4" cestný 5/4" x EK P2 / N /4" EK 1/2" /4" cestný 5/4" x EK P2 / N /4" EK 1/2" /4" cestný 5/4" x EK P2 / N /4" EK 1/2" /4" cestný 5/4" x EK P3 / N /4" EK 1/2" /4" cestný 5/4" x EK P3 / N /4" EK 1/2" /4" cestný 5/4" x EK P3 / N /4" EK 1/2" /4" cestný 5/4" x EK P4 / N /4" EK 1/2" /4" cestný 5/4" x EK P4 / N /4" EK 1/2" /4" cestný 5/4" x EK P4 / N /4" EK 1/2" /4" 50 Tlakové ztráty: pozice otáèky 1/2 11/2 21/4 23/4 31/2 5 61/4 7 71/2 8 Ú.O. K v 0,13 0,26 0,52 0,78 1,03 1,3 1,56 1,82 2,08 2,34 2,6 % K vs závit 3/4 EK pro pøipojení svìrného šroubení na potrubí o prùmìru do 20 mm K v prùtokový souèinitel [ m 3 /h ] % K vs procento maximálního prùtoku Ú.O. úplné otevøení 7

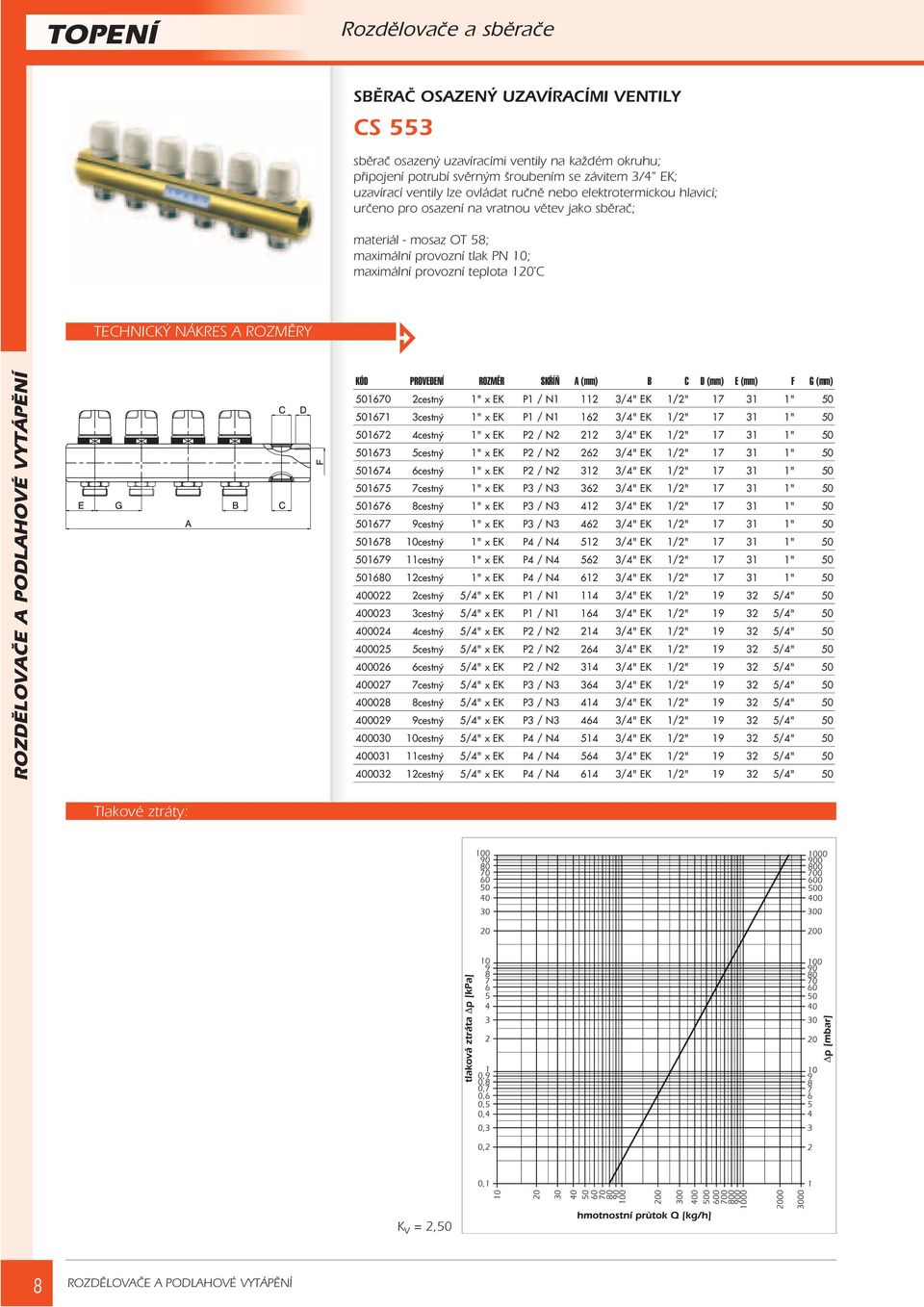

8 TOPENÍ Rozdìlovaèe a sbìraèe SBÌRAÈ OSAZENÝ UZAVÍRACÍMI VENTILY CS 553 sbìraè osazený uzavíracími ventily na kadém okruhu; pøipojení potrubí svìrným šroubením se závitem 3/4" EK; uzavírací ventily lze ovládat ruènì nebo elektrotermickou hlavicí; urèeno pro osazení na vratnou vìtev jako sbìraè; materiál - mosaz OT 58; KÓD PROVEDENÍ ROZMĚR SKŘÍŇ A (mm) B C D (mm) E (mm) F G (mm) cestný 1" x EK P1 / N /4" EK 1/2" " cestný 1" x EK P1 / N /4" EK 1/2" " cestný 1" x EK P2 / N /4" EK 1/2" " cestný 1" x EK P2 / N /4" EK 1/2" " cestný 1" x EK P2 / N /4" EK 1/2" " cestný 1" x EK P3 / N /4" EK 1/2" " cestný 1" x EK P3 / N /4" EK 1/2" " cestný 1" x EK P3 / N /4" EK 1/2" " cestný 1" x EK P4 / N /4" EK 1/2" " cestný 1" x EK P4 / N /4" EK 1/2" " cestný 1" x EK P4 / N /4" EK 1/2" " cestný 5/4" x EK P1 / N /4" EK 1/2" /4" cestný 5/4" x EK P1 / N /4" EK 1/2" /4" cestný 5/4" x EK P2 / N /4" EK 1/2" /4" cestný 5/4" x EK P2 / N /4" EK 1/2" /4" cestný 5/4" x EK P2 / N /4" EK 1/2" /4" cestný 5/4" x EK P3 / N /4" EK 1/2" /4" cestný 5/4" x EK P3 / N /4" EK 1/2" /4" cestný 5/4" x EK P3 / N /4" EK 1/2" /4" cestný 5/4" x EK P4 / N /4" EK 1/2" /4" cestný 5/4" x EK P4 / N /4" EK 1/2" /4" cestný 5/4" x EK P4 / N /4" EK 1/2" /4" 50 Tlakové ztráty: K v = 2,50 8

9 Rozdìlovaèe a sbìraèe TOPENÍ SESTAVA ROZDÌLOVAÈ / SBÌRAÈ CS 553 D sestava obsahující rozdìlovaè, sbìraè a upevòovací konzole; rozdìlovaè osazen regulaèními šroubeními (CI 553); sbìraè osazen uzavíracími ventily (CS 553); materiál - mosaz OT 58; KÓD PROVEDENÍ ROZMĚR SKŘÍŇ A (mm) B D (mm) E (mm) F G (mm) H (mm) I (mm) L (mm) cestný 1" x EK P1 / N1 1123/4" EK " cestný 1" x EK P1 / N1 1623/4" EK " cestný 1" x EK P2 / N2 2123/4" EK " cestný 1" x EK P2 / N2 2623/4" EK " cestný 1" x EK P2 / N2 3123/4" EK " cestný 1" x EK P3 / N3 3623/4" EK " cestný 1" x EK P3 / N3 4123/4" EK " cestný 1" x EK P3 / N3 4623/4" EK " cestný 1" x EK P4 / N4 5123/4" EK " cestný 1" x EK P4 / N4 5623/4" EK " cestný 1" x EK P4 / N4 6123/4" EK " cestný 5/4" x EK P1 / N1 1123/4" EK /4" cestný 5/4" x EK P1 / N1 1623/4" EK /4" cestný 5/4" x EK P2 / N2 2123/4" EK /4" cestný 5/4" x EK P2 / N2 2623/4" EK /4" cestný 5/4" x EK P2 / N2 3123/4" EK /4" cestný 5/4" x EK P3 / N3 3623/4" EK /4" cestný 5/4" x EK P3 / N3 4123/4" EK /4" cestný 5/4" x EK P3 / N3 4623/4" EK /4" cestný 5/4" x EK P4 / N4 5123/4" EK /4" cestný 5/4" x EK P4 / N4 5623/4" EK /4" cestný 5/4" x EK P4 / N4 6123/4" EK /4" Upozornìní: k usnadnìní nastavení regulaèních parametrù podlahového topení doporuèujeme osadit sestavu teplomìry a prùtokomìry Tlakové ztráty: Charakteristiky tlakových ztrát a tabulka nastavitelných hodnot viz. samostatný rozdìlovaè CI 553 a sbìraè CS

10 TOPENÍ Rozdìlovaèe a sbìraèe SESTAVA ROZDÌLOVAÈ / SBÌRAÈ - VÈETNÌ SKØÍÒKY CS 553 DRS sestava osazena uzavíracími ventily a regulaèními šroubeními vèetnì upevòovací konzole, kulovými uzávìry se šroubením na vstupu / na výstupu ukonèením rozdìlovaèe / sbìraèe s automatickým odvzdušòovacím ventilem, otoèným vypouštìcím ventilem; souèástí dodávky je skøíò o pøíslušné velikosti, materiál - mosaz OT 58; Upozornìní: k usnadnìní nastavení regulaèních parametrù podlahového topení doporuèujeme osadit sestavu teplomìry a prùtokomìry KÓD PROVEDENÍ ROZMĚR SKŘÍŇ cestný 1" x EK P1 / N cestný 1" x EK P1 / N cestný 1" x EK P2 / N cestný 1" x EK P2 / N cestný 1" x EK P2 / N cestný 1" x EK P3 / N cestný 1" x EK P3 / N cestný 1" x EK P3 / N cestný 1" x EK P4 / N cestný 1" x EK P4 / N cestný 1" x EK P4 / N cestný 5/4" x EK P1 / N cestný 5/4" x EK P1 / N cestný 5/4" x EK P2 / N cestný 5/4" x EK P2 / N cestný 5/4" x EK P2 / N cestný 5/4" x EK P3 / N cestný 5/4" x EK P3 / N cestný 5/4" x EK P3 / N cestný 5/4" x EK P4 / N cestný 5/4" x EK P4 / N cestný 5/4" x EK P4 / N4 stavební hloubka = 120 mm n = poèet cest rozmìry jsou pouze informativní Tlakové ztráty: Charakteristiky tlakových ztrát a tabulka nastavitelných hodnot viz. samostatný rozdìlovaè CI 553 a sbìraè CS

11 Rozdìlovaèe a sbìraèe TOPENÍ SESTAVA ROZDÌLOVAÈ / SBÌRAÈ PRO PODLAHOVÉ TOPENÍ CS 553 DRSP sestava osazena uzavíracími ventily a regulaèními šroubeními vèetnì upevòovací konzole, kulovými uzávìry se šroubením, mezikusem s automatickým odvzdušòovacím ventilem, otoèným vypouštìcím ventilem a teplomìrem; souèástí dodávky je skøíò o pøíslušné velikosti; prùtokomìry jsou umístìny na vratné vodì; materiál - mosaz OT 58; KÓD PROVEDENÍ ROZMĚR SKŘÍŇ cestný 1" x EK P1 / N cestný 1" x EK P1 / N cestný 1" x EK P2 / N cestný 1" x EK P2 / N cestný 1" x EK P2 / N cestný 1" x EK P3 / N cestný 1" x EK P3 / N cestný 1" x EK P3 / N cestný 1" x EK P4 / N cestný 1" x EK P4 / N cestný 1" x EK P4 / N4 stavební hloubka = 120 mm n = poèet cest rozmìry jsou pouze informativní Tlakové ztráty: Charakteristiky tlakových ztrát a tabulka nastavitelných hodnot viz. samostatný rozdìlovaè CI 553 a sbìraè CS

12 TOPENÍ Rozdìlovaèe a sbìraèe SESTAVA ROZDÌLOVAÈ / SBÌRAÈ PRO PODLAHOVÉ VYTÁPÌNÍ CS 553 VP sestava osazena uzavíracími ventily a regulaèními šroubeními s upevòovacími konzolemi, kulovými uzávìry se šroubením, mezikusem s automatickým odvzdušòovacím ventilem, otoèným vypouštìcím ventilem a teplomìrem; souèástí dodávky je skøíò o pøíslušné velikosti; prùtokomìry jsou integrovány do regulaèního šroubení na vstupní vodì; materiál - mosaz OT 58; KÓD PROVEDENÍ ROZMĚR SKŘÍŇ cestný 1" x EK P1 / N cestný 1" x EK P1 / N cestný 1" x EK P2 / N cestný 1" x EK P2 / N cestný 1" x EK P2 / N cestný 1" x EK P3 / N cestný 1" x EK P3 / N cestný 1" x EK P3 / N cestný 1" x EK P4 / N cestný 1" x EK P4 / N cestný 1" x EK P4 / N4 stavební hloubka = 120 mm n = poèet cest rozmìry jsou pouze informativní 12

13 Rozdìlovaèe a sbìraèe TOPENÍ Tlakové ztráty: Tabulka nastavitelných hodnot pro seøizování regulaèních šroubení na tìle rozdìlovaèe: pozice otáèky 1/4 1/2 3/4 1 11/4 11/2 13/4 2 21/2 3 31/4 31/2 33/4 4 41/2 max. K v 0,07 0,08 0,09 0,11 0,14 0,16 0,22 0,25 0,29 0,36 0,42 0,50 0,65 0,77 0,90 1,00 13

14 TOPENÍ Mísicí sestavy DUAL-MIX - SESTAVA PRO KOMBINACI PODLAHOVÉHO VYTÁPÌNÍ S RADIÁTOROVÝM, VÈETNÌ SKØÍÒKY CI 557 CS sestava je plnì osazena základními regulaèními armaturami; umoòuje mísením oddìlovat vodu pro podlahové topení od vody s vyšší teplotou radiátorového topení; dodává se vèetnì èerpadla a pojistného termostatu; ruèní hlavice uzavíracích ventilù je mono nahradit elektrotermickými hlavicemi; souèástí dodávky je skøíò o pøíslušné velikosti; pøipojovací závity 1" x EK; prùtokomìr je umístìn na vratné vodì; èerpadlo na výšku (tech. štítek èelnì): A = 165, stavební hloubka = 160 materiál - mosaz OT 58; KÓD PROVEDENÍ ROZMĚR ČERPADLO SKŘÍŇ CS 2cestný 1" x EK VA 35/130 P/N-MAX CS 3cestný 1" x EK VA 35/130 P/N-MAX CS 4cestný 1" x EK VA 35/130 P/N-MAX CS 5cestný 1" x EK VA 55/130 P/N-MAX CS 6cestný 1" x EK VA 55/130 P/N-MAX CS 7cestný 1" x EK VA 55/130 P/N-MAX CS 8cestný 1" x EK VA 65/130 P/N-MAX CS 9cestný 1" x EK VA 65/130 P/N-MAX CS 10cestný 1" x EK VA 65/130 P/N-MAX 4 èerpadlo na plocho (tech. štítek z boku): A = 220, stavební hloubka = 132 n = poèet cest rozmìry jsou pouze informativní Pøíklad zapojení: Poznámka: podrobnìjší informace o sestavì naleznete v návodu 14

15 Mísicí sestavy TOPENÍ DUAL-MIX - SESTAVA PRO KOMBINACI PODLAHOVÉHO VYTÁPÌNÍ S RADIÁTOROVÝM, VÈETNÌ SKØÍÒKY CI 557 VP sestava je plnì osazena základními regulaèními armaturami; umoòuje mísením oddìlovat vodu pro podlahové topení od vody s vyšší teplotou radiátorového topení; dodává se vèetnì èerpadla a pojistného termostatu; ruèní hlavice uzavíracích ventilù je mono nahradit elektrotermickými hlavicemi; souèástí dodávky je skøíò o pøíslušné velikosti; pøipojovací závity 1" x EK; prùtokomìr je integrován do regulaèního šroubení na vstupní vodì; èerpadlo na výšku (tech. štítek èelnì): A = 165, stavební hloubka = 160 materiál - mosaz OT 58; KÓD PROVEDENÍ ROZMĚR ČERPADLO SKŘÍŇ VP 2cestný 1" x EK VA 35/130 P/N-MAX VP 3cestný 1" x EK VA 35/130 P/N-MAX VP 4cestný 1" x EK VA 35/130 P/N-MAX VP 5cestný 1" x EK VA 55/130 P/N-MAX VP 6cestný 1" x EK VA 55/130 P/N-MAX VP 7cestný 1" x EK VA 55/130 P/N-MAX VP 8cestný 1" x EK VA 65/130 P/N-MAX VP 9cestný 1" x EK VA 65/130 P/N-MAX VP 10cestný 1" x EK VA 65/130 P/N-MAX 4 èerpadlo na plocho (tech. štítek z boku): A = 220, stavební hloubka = 132 n = poèet cest rozmìry jsou pouze informativní Pøíklad zapojení: Poznámka: podrobnìjší informace o sestavì naleznete v návodu 15

16 TOPENÍ Mísicí sestavy Tlakové ztráty: Tabulka nastavitelných hodnot pro seøizování regulaèních šroubení na tìle rozdìlovaèe: pozice otáèky 1/4 1/2 3/4 1 11/4 11/2 13/4 2 21/2 3 31/4 31/2 33/4 4 41/2 max. K v 0,07 0,08 0,09 0,11 0,14 0,16 0,22 0,25 0,29 0,36 0,42 0,50 0,65 0,77 0,90 1,00 16

17 Mísicí sestavy TOPENÍ DUAL - SESTAVA PRO KOMBINACI PODLAHOVÉHO VYTÁPÌNÍ S RADIÁTOROVÝM CI 557 KS sestava je plnì osazena základními regulaèními armaturami vèetnì upevòovací konzole, odvzdušòovacího a vypouštìcího ventilu, èerpadla, prùtokomìru a pojistného pøíloného termostatu, termostatického ventilu, regulaèního šroubení, termostatické hlavice T 3011 (T 5011) a elektroinstalace; pøipojovací závit 1" x EK; materiál - mosaz OT 58; èerpadlo na výšku (tech. štítek èelnì): A = 165, stavební hloubka = 160 KÓD PROVEDENÍ ROZMĚR ČERPADLO SKŘÍŇ KS 2cestný 1" x EK VA 35/130 P/N-MAX KS 3cestný 1" x EK VA 35/130 P/N-MAX KS 4cestný 1" x EK VA 35/130 P/N-MAX KS 5cestný 1" x EK VA 55/130 P/N-MAX KS 6cestný 1" x EK VA 55/130 P/N-MAX KS 7cestný 1" x EK VA 55/130 P/N-MAX KS 8cestný 1" x EK VA 65/130 P/N-MAX KS 9cestný 1" x EK VA 65/130 P/N-MAX KS 10cestný 1" x EK VA 65/130 P/N-MAX 4 èerpadlo na plocho (tech. štítek z boku): A = 220, stavební hloubka = 132 n = poèet cest rozmìry jsou pouze informativní Poznámka: - podrobnìjší informace o sestavì naleznete v návodu - termostatický ventil na vstupu do sestavy je mono alternativnì nahradit termostatickým ventilem s vìtším prùtokem K v typ VDS 01, 02 17

18 TOPENÍ Mísicí sestavy SESTAVA COMBITOP COMBITOP kompaktní mísicí sestava pro kombinaci rozvodù ÚT a podlahového vytápìní; provoz s konstantní teplotou podlahového topení; sestava je plnì osazena (viz. návod); konfigurace sestavy viz. tabulka; pøipojovací závity 1" x EK; KÓD PROVEDENÍ A (mm) B (mm) C (mm) D (mm) E F (mm) ČERPADLO BALENÍ C 2+2cestný " 130 VA 35/ C 2+3cestný " 130 VA 35/ C 2+4cestný " 130 VA 35/ C 2+5cestný " 130 VA 55/ C 2+6cestný " 130 VA 55/ C 2+7cestný " 130 VA 55/ C 2+8cestný " 130 VA 65/ C 2+9cestný " 130 VA 65/ C 2+10cestný " 130 VA 65/ x-cestný x-cestný x-cestný x-cestný x-cestný x-cestný x-cestný x-cestný 1 Nákres a rozmìry sestavy: 18

19 Mísicí sestavy TOPENÍ Rozmìrové schéma COMBITOPU: Combitop + podlahový rozdìlovaè Pøipojení vývodù podlahového topení L1 (mm) Combitop + radiátorový + podlahový rozdìlovaè Radiátorové pøipojení Pøipojení vývodù podlahového topení L2 (mm) Radiátorové pøipojení Pøipojení vývodù podlahového topení L2 (mm) Tlakové ztráty: REGULAÈNÍ VENTIL S TERMOSTATICKOU HLAVICÍ REGULAÈNÍ VENTIL SE SERVOPOHONEM 1 2 VYROVNÁVACÍ VENTIL 1 2 Kv 2 ( t = -2K) Kvs (qm max) Kv POS KV

20 TOPENÍ Pøíslušenství rozdìlovaèù ELEKTROTERMICKÁ HLAVICE TE V a TE V hlavice pro ovládání termostatických ventilù IVAR, uzavíracích ventilù rozdìlovaèù typu CS 553 a CI 557 a systému COMBITOP; pøipojení dvouilovým vodièem, bez proudu uzavøeno; indikátor v horní èásti hlavice informuje o aktuálním stavu - otevøení nebo uzavøení Technické charakteristiky: TE 3040 TE 3041 Objednací kód Napájecí napìtí 230 V AC 24 V AC/DC Poèáteèní proud / po dobu 300 ma / 0,2 s 250 ma / 2 min. Klidový proud / spotøeba 8 ma / 2 W 80 ma / 2 W Zavírací/otevírací doba cca 3 min. cca 3 min. Pracovní zdvih 3 mm 3 mm Ovládací síla > 90 N > 90 N Teplota okolí max. 50 C max. 50 C Vlhkost vzduchu max. 80% bez kondenzace max. 80% bez kondenzace Stupeò krytí IP40 IP40 Tøída spotøebièe II II Pøipojovací kabel 2 x 0,5 mm 2 / 1000 mm 2 x 0,5 mm 2 / 1000 mm Pøíklady pouití: Ovládání jednotlivých vìtví rozdìlovaèe Regulace vytápìní jednotlivých místností 20

21 Pøíslušenství rozdìlovaèù TOPENÍ ELEKTROTERMICKÁ HLAVICE TE V (proporcionální 0-10 V) servopohon pro proporcionální ovládání termostatických ventilù IVAR typ VDS 02-3/4" a systému COMBITOP, za pøedpokladu osazení odpovídající termostatickou vlokou (na objednávku); pøipojení tøíilovým, ètyøilovým vodièem; indikátor v boèním okénku hlavice informuje o aktuálním nastavení Technické charakteristiky: TE 3061 Objednací kód Napájecí napìtí 24 V AC Ovládací napìtí 0-10 V Poèáteèní proud 270 ma Klidový proud / spotøeba 70 ma / 3 W Zavírací/otevírací doba (3 V 8 V) 60 s / mm Pracovní zdvih cca 3,5 mm Ovládací síla > 90 N Teplota okolí max. 45 C Vlhkost vzduchu 10 a 90% bez kondenzace Stupeò krytí IP44 Pøipojovací kabel 3 x 0,35 mm 2 / 600 mm 21

22 TOPENÍ Pøíslušenství rozdìlovaèù KULOVÝ UZÁVÌR K ROZDÌLOVAÈI SF 1325 F pro uzavírání jednotlivých vìtví rozdìlovaèe; napojení na mìdìné nebo plastové potrubí pomocí svìrného šroubení TR, TP, TA; závit 1/2" k rozdìlovaèi je vybaven tìsnicím O-kroukem; materiál - niklovaná mosaz OT 58; pro typ CS 501 N pro typ CS 501 NK KÓD PROVEDENÍ ROZMĚR A (mm) B (mm) C (mm) D (mm) F G BALENÍ pro typ CS 501 N EK x 1/2" ,5 3/4" 1/2" 20/ pro typ CS 501 NK EK x EK 45, ,5-3/4" 3/4" 20/160 pro typ CS 501 N pro typ CS 501 NK 22

23 Pøíslušenství rozdìlovaèù TOPENÍ PRÙTOKOMÌR FLC 15 pro mìøení okamitého prùtoku jednotlivými okruhy; pøipojení na mìdìné nebo plastové potrubí pomocí svìrných šroubení TR, TP a TA; lze jej kombinovat s ventily a fitinky typu EK; prùtok 1 4 l/min; pouití pro typ rozdìlovaèù CS 553 D, CS 553 DRS; materiál - niklovaná mosaz OT 58; KÓD ROZMĚR A (mm) G BALENÍ EK 72 3/4" 25/200 Tlakové ztráty: 23

24 TOPENÍ Pøíslušenství rozdìlovaèù T-KUS S TEPLOMÌREM AC 4615 N pro jednotlivé okruhy rozdìlovaèe; urèeno pro všechny typy rozdìlovaèù IVAR; pouitelné v teplotním rozsahu 0 a 120 C; teplomìr je mono vymìnit bez vypouštìní vody; pøímé pøipojení na rozdìlovaè pomocí pøevleèné matky se závitem G 3/4" EK; pøipojení potrubí pomocí svìrného šroubení TR, TP, TA; materiál - niklovaná mosaz OT 58; KÓD ROZMĚR A (mm) D (mm) F F* BALENÍ EK /4" 3/4" EK 10/80 KIT KULOVÝCH UZÁVÌRÙ K ROZDÌLOVAÈI 9723 R kulový uzávìr se šroubením; pouitelné v teplotním rozsahu -30 C a 120 C; materiál - niklovaná mosaz OT 58; maximální provozní tlak PN 30; KÓD ROZMĚR A (mm) B (mm) C (mm) D (mm) E (mm) DN (mm) CH (O.K.) BALENÍ 9723R006 1" 23,5 14,5 95, / R007 5/4" 30 15, /32 24

25 Pøíslušenství rozdìlovaèù TOPENÍ TERMOSTATICKÝ VENTIL S VÌTŠÍM PRÙTOKEM (K V ) VDS 01, VDS 02 VDS 01 - pro termostatickou hlavici s kapilárou T 3000, T 3011, T 5000 a T 5011; VDS 02 - pro elektrotermickou hlavici TE 3061; Kvs 3; materiál - niklovaná mosaz OT 58; PROVEDENÍ PØÍMÉ - ZÁTKA DOLE ZÁTKA PROVEDENÍ ROHOVÉ - ZÁTKA VLEVO KÓD TYP ROZMĚR A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G H BALENÍ VDS 01 3/4" 6,5 34, /4" M 3/4" F 5/ M VDS 02 3/4" 6,5 34, /4" M 3/4" F 5/40 ZÁTKA 25

26 TOPENÍ Pøíslušenství rozdìlovaèù Tlakové ztráty: VDS 01 + T 3000, T PØÍMÉ VDS 01 + T 3011, T PØÍMÉ Kv 1 ( T = -1K) Kv 2 ( T = -2K) Kvs VDS 01 + T 3000, T ROHOVÉ Kv 1 ( T = -1K) Kv 2 ( T = -2K) Kvs VDS 01 + T 3011, T ROHOVÉ Kv 1 ( T = -1K) Kv 2 ( T = -2K) Kvs Kv 1 ( T = -1K) Kv 2 ( T = -2K) Kvs

27 Pøíslušenství rozdìlovaèù TOPENÍ SMÌŠOVACÍ KIT PRO SESTAVU DUAL-MIX AC 664 a AC 664 M KIT AC 664 se pouívá v systému DUAL-MIX pro smìšování vody pro rozvody podlahového vytápìní; skládá se ze smìšovacího ventilu a tøícestné armatury umístìné v otevøeném by-passu na zpáteèce; prùtok na vstupu do by-passu je regulován vyrovnávacím ventilem (AC 662) s druhou regulací mikrošroubkem; princip nastavení je shodný s regulaèními šroubeními u rozdìlovaèù; regulace mùe být provádìna termostatickou hlavicí s dálkovou sondou (T 3011 nebo T 5011), nebo na základì venkovní teploty s pouitím elektrotermické hlavice TE 3061 èi servopohonu MVM s proporcionálním ovládáním 0-10 V KÓD TYP ROZMĚR A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G H AC " 1" L AC " 1" M AC 664M " 1" ML AC 664M " 1" Technické charakteristiky: Maximální provozní teplota: 120 C Maximální provozní tlak: 10 bar Provozní dynamický tlak: max. 1 bar Teplotní diference: ± 3 C Materiál: Mosazné èásti: Ocelové èásti: Tìsnicí èásti: CW617N Nerez ocel EPDM peroxid 27

28 TOPENÍ Pøíslušenství rozdìlovaèù Zmìna Kv hodnoty v závislosti na zdvihu smìšovacího ventilu a poètu otáèek mikrošroubku na vyrovnávacím šroubení by-passu. Výchozím stavem je uzavøení vstupu topné vody smìšovacím ventilem. VSTUP TOPNÉ (TEPLÉ) VODY VSTUP STUDENÉ (VRATNÉ) VODY Hodnoty K v odpovídají stejnému diferenciálnímu tlaku p mezi topnou a studenou (vratnou) vodou. 28

29 Pøíslušenství rozdìlovaèù TOPENÍ Hydrodynamické charakteristiky: Termostatický smìšovací ventil MR 01: Vyrovnávací ventil AC 662: Regulaèní šroubení na by-passu VSTUP TOPNÉ VODY VSTUP STUDENÉ VODY SMÍŠENÁ VODA Pøíslušenství doporuèené pro regulaci: pozice otáèky 1/2 11/2 21/4 23/4 31/2 5 61/4 7 71/2 8 Ú.O. K v 0,13 0,26 0,52 0,78 1,03 1,30 1,56 1,82 2,08 2,34 2,60 K vs Termostatická hlavice s dálkovou sondou T T 5011 Elektrotermická hlavice TE 3061 Napájení 24 V s proporcionálním ovládáním 0-10 V Servopohon MVM: 24 V AC V 24 V AC 3stavové 230 V AC 3stavové Další pøíslušenství: Axiální kompenzátor AGE 12 V pøípadì ovládání ventilu servopohonem MVM je nutné pouít axiální kompenzátor AGE 12, který pohlcuje rázy pøi uzavøení vstupu topné vody a odstraòuje tak riziko prasknutí Vitonové regulace. Elektrotermická hlavice TE 3061 nevyaduje pouití tohoto kompenzátoru. 29

30 TOPENÍ Pøíslušenství rozdìlovaèù BY-PASS SESTAVA S PØEPOUŠTÌCÍM VENTILEM AC 667 urèeno pro sestavu rozdìlovaè / sbìraè typ CS 553; regulátor tlakového rozdílu 0,2-0,6 bar; materiál - niklovaná mosaz OT 58; KÓD TYP ROZMĚR A (mm) B C (mm) D (mm) E (mm) BALENÍ AC 667 1" 200 1" /2 BY-PASS SESTAVA S PØEPOUŠTÌCÍM VENTILEM AC 668 urèeno pro sestavu rozdìlovaè / sbìraè typ CS 553; regulátor tlakového rozdílu 0,2-0,6 bar; materiál - niklovaná mosaz OT 58; KÓD TYP ROZMĚR A (mm) B D (mm) E (mm) F BALENÍ AC 668 1" 200 1" /4" 1 sestava obsahuje: 2 ks automatický odvzdušòovací ventil 2 ks napouštìcí kohout 1 ks teplomìr 30

31 Pøíslušenství rozdìlovaèù TOPENÍ UKONÈENÍ ROZDÌLOVAÈE CS 554/1 s automatickým odvzdušòovacím ventilem, otoèným vypouštìcím kohoutem, tìsnicím O-kroukem; pøipojení pomocí otoèného šroubení 1" s tìsnìním; monost výmìny jednotlivých dílù; materiál - niklovaná mosaz OT 58; KÓD TYP ROZMĚR BALENÍ CS 554/1 1" 10/80 MEZIKUS K ROZDÌLOVAÈI CS 554/3 s automatickým odvzdušòovacím ventilem; s otoèným vypouštìcím kohoutem; s teplomìrem C; pøipojení na rozdìlovaè pomocí šroubení se závitem 1" s tìsnicím O-kroukem; materiál - niklovaná mosaz OT 58; KÓD TYP ROZMĚR A (mm) B F G BALENÍ CS 554/3 1" x 1" 53 3/4" 1" 1" 10/80 31

32 TOPENÍ Pøíslušenství rozdìlovaèù VYPOUŠTÌCÍ KOHOUT ROHOVÝ AC 650 pro pøipojení do tìla rozdìlovaèe; s tìsnicím O-kroukem; materiál - niklovaná mosaz OT 58, plast; A F D AC 619 L G KÓD TYP ROZMĚR A (mm) D (mm) F G BALENÍ AC 650 1/2" 32,5 5 1/2" 3/4" 35/280 ROHOVÉ DOPOJENÍ ROZDÌLOVAÈE AC 619 L, AC 619 komponenty k vertikálnímu dopojení rozdìlovacích sestav; materiál - niklovaná mosaz OT 58; AC 619 B KÓD TYP ROZMĚR A B C (O.K.) D (mm) E (mm) F (mm) G (mm) BALENÍ AC 619 L 1" x 1/2" x 1" 1/2" 1" 37 64,5 78, ,5 10/ AC 619 1" x 1/2" x 1" 1/2" 1" 37 29,5 43, ,5 10/80 A B C D E G F 32

33 Pøíslušenství rozdìlovaèù TOPENÍ ŠROUBENÍ S TEPLOMÌREM AC 637 N šroubení s osazeným teplomìrem k rozdìlovaèùm; mìøí teplotu pøívodní nebo vratné vody; pøevleèná matka s tìsnicím O-kroukem urèena pro pøipojení na uzavírací kulový uzávìr; lze pouít napø. kulový uzávìr 9723 R, ze kterého se odstraní pøevleèná matka se šroubením; materiál - niklovaná mosaz OT 58; KÓD TYP ROZMĚR A (mm) B (mm) C (mm) F G BALENÍ N AC 637 N 1" x 5/4" 63, /4" 1" 8/64 KIT ŠROUBENÍ K ÈERPADLU AC 663 šroubení k èerpadlùm 6/4"; pøevleèná matice s kulovým uzávìrem; se zaslepenou jímkou 1/2" a šroubením 1"; teplomìr 0-80 C; materiál - niklovaná mosaz OT 58; KÓD TYP ROZMĚR A (mm) B (mm) C D E F (mm) BALENÍ AC 663 6/4" x 1" 130/ /250 6/4" 1" 1/2" F 84,5 1 33

34 TOPENÍ Pøíslušenství rozdìlovaèù JEDNODUCHÁ UPEVÒOVACÍ KONZOLA K ROZDÌLOVAÈI AC 609 jednoduchá konzola pro tìlo rozdìlovaèe a sbìraèe; provedení pro rozdìlovaèe 1" nebo 5/4"; rozteè rozdìlovaèe a sbìraèe 200 nebo 250 mm; materiál - zinkovaná ocel KÓD TYP ROZMĚR ROZTEČ A (mm) C (mm) D (mm) E (mm) F BALENÍ AC 609 3/4" 250 mm 162, ,5 128 M6 1/ AC 609 1" 250 mm 162, ,5 128 M6 1/ AC 609 5/4" 250 mm 162, M6 1/140 DVOJITÁ UPEVÒOVACÍ KONZOLA K ROZDÌLOVAÈI AC 610, AC 611 dvojitá konzola pro tìlo rozdìlovaèe a sbìraèe; provedení pro rozdìlovaèe 1" nebo 5/4"; rozteè rozdìlovaèe a sbìraèe 200 nebo 250 mm; materiál - zinkovaná ocel KÓD TYP ROZMĚR ROZTEČ A (mm) B (mm) C (mm) D (mm) F BALENÍ AC 610 1" 200 mm ,5 M6 2/ AC 610 5/4" 200 mm ,5 M6 2/ AC 611 1" 250 mm ,5 M6 2/ AC 611 5/4" 250 mm ,5 M6 2/140 34

35 Pøíslušenství rozdìlovaèù TOPENÍ PØÍLONÝ TERMOSTAT AC 614 pojistný pøíloný termostat s pruinou pro fixaci na potrubí nebo na rozdìlovaè; napìtí 230 V; teplotní rozsah: C; teplotní diference: 8 ± 3 C; stupeò krytí: IP 20; tøída izolace: I; rychlost teplotní zmìny: < 10 C/min.; nejvyšší regulovaná teplota: 85 C; skladovací teplota: C; výstup: pøepínací kontakt; zatíitelnost kontaktù: (2,5)A/250V~ 1-3 2,5 A/250V~ KÓD TYP NAPÁJENÍ BALENÍ AC V 1/10 Nastavování teploty: NASTAVENÍ TERMOSTATU Nastavení teploty provádíme nastavovacím knoflíkem (D) Adjustaci nastavené teploty lze provést šroubem (E) Zmìnu teplotní diference lze provést šroubem (F) Schéma zapojení: Adjustace nastavené teploty Změna teplotní diference 35

36 TOPENÍ Podlahové vytápìní DÌLENÁ OCHRANNÁ TRUBKA urèena k ochranì potrubí v místì prostupu dilataèní spárou mezi topnými plochami KÓD TYP ROZMĚR BALENÍ TRUBKA 400 x 28 mm 1 ks DILATAÈNÍ PROFIL vhodný pro ploché systémové desky; slouí k fixaci dilataèní pásky, pøípadnì ochranné trubky v místech dilataèní spáry mezi topnými plochami (není vhodný pro systémové desky podlahového topení) KÓD TYP ROZMĚR BALENÍ PROFIL 2000 mm 50 m DILATAÈNÍ PÁSKA pouívá se zejména s dilataèním profilem k oddìlení topných ploch KÓD TYP ROZMĚR BALENÍ PÁSKA 8 x 100 x 2000 mm 50 m OBVODOVÝ DILATAÈNÍ PÁS SAMOLEPICÍ DP 50 je urèen pro obvodové dilataèní oddìlení podlahového vytápìní od svislých konstrukcí; umoòuje dilataci topné desky; na rubu pásky je lepicí vrstva, na lícové stranì je pøipevòena fólie, která se klade na systémovou desku k zabránìní zateèení betonu pod izolaèní desku; pás je perforovaný pro snadné odøíznutí; materiál - pìnový polyetylén KÓD ROZMĚR BALENÍ DP 50 tl. 10 mm, š. 160 mm 50/250 m PPB PPA FIXAÈNÍ PØÍCHYTKY NA POTRUBÍ PPA, PPB fixaèní pøíchytky na potrubí podlahového vytápìní; urèené do hladkých polystyrénových desek; materiál - plast ABS KÓD PROVEDENÍ BALENÍ PPA rovná 50/2500 PPB zahnutá 50/

37 Podlahové vytápìní TOPENÍ FIXAÈNÍ OBLOUK PRO POTRUBÍ PEX 719 oblouk pro fixaci potrubí PEX podlahového vytápìní; ohyb 90 ; materiál - plast ABS KÓD TYP ROZMĚR BALENÍ PLASTIFIKÁTOR PL 10 plastifikátor se pøidává do betonových mazanin pro topné desky podlahového vytápìní; zlepšuje zpracovatelnost betonu, usnadòuje jeho zatékání a zlepšuje odolnost betonu proti praskání; pøesný mísicí pomìr a zpùsob pouití viz. štítek na obalu výrobku KÓD DÁVKOVÁNÍ BALENÍ PL 10 viz. štítek na obalu 10 kg SYSTÉMOVÁ IZOLAÈNÍ DESKA TB 20 P 05 TB 20 P - rozteè 7,5/15/22,5/30 cm - rozmìr 1200 x 600 mm = 0,72 m 2 k tepelné izolaci podlahového vytápìní bez ochranné fólie (bílá), hustota 30 kg/m 3, pro potrubí mm ALPEX nebo PEX KÓD TL. IZOLACE TL. CELKOVÁ BALENÍ TB 20 P mm 40 mm 9,36 m 2 / 13 ks 37

38 TOPENÍ Podlahové vytápìní SYSTÉMOVÁ IZOLAÈNÍ DESKA S OCHRANNOU FÓLIÍ TH 30 P, TH 15 P TH 30P - rozteè 7,5/15/22,5/30 cm - rozmìr 1200 x 600 mm = 0,72 m 2 TH 15P - rozteè 5/10/15/20/25/30 cm - rozmìr 1000 x 500 mm = 0,50 m 2 k tepelné izolaci podlahového vytápìní s ochrannou fólií (èervená), hustota 30 kg/m 3, pro potrubí mm ALPEX nebo PEX KÓD TL. IZOLACE TL. CELKOVÁ BALENÍ TH 30 P 30 mm 55 mm 7,2 m 2 / 10 ks TH 15 P 15 mm 40 mm 7,5 m 2 / 15 ks SYSTÉMOVÁ IZOLAÈNÍ DESKA S OCHRANNOU FÓLIÍ COMBITOP COMBITOP - rozteè 5/10/15/20/25/30 cm - rozmìr 1400 x 800 mm = 1,12 m 2 k tepelné izolaci podlahového vytápìní se zvýšeným tepelným odporem a tvrzenou pochùznou krycí fólií (èerná), hustota 30 kg/m 3, pro potrubí mm ALPEX nebo PEX KÓD TL. IZOLACE TL. CELKOVÁ BALENÍ ND 30 N 30 mm 60 mm 6,72 m 2 / 6 ks ND 10 N 10 mm 30 mm 14,56 m 2 / 13 ks Technická data systémových desek: Oznaèení: ND 10 N ND 30 N TH 15P TH 30P TB 20P 05 Formát desky (mm) 1450 x x x x x 630 Uitný rozmìr (mm) 1400 x x x x x 600 Uitná plocha (m 2 ) 1,120 1,120 0,5 0,72 0,72 Pokládací rozteè - násobky (mm) Tlouška izolace (mm) Celková tlouška s potrubím (mm) Tepelný odpor (m 2.K/W) 0,286 0,850 0,450 0,850 0,700 Krycí pochùzná fólie (mm) 0,6 0,6 0,4 0,4 Ne Objemová hmotnost kg/m Max. zátì (kn/m 2 ) Poární tøída dle DIN 4102 B2 B2 B2 B2 B2 Pøepravní karton 13 ks / 14,56 m 2 6 ks / 6,08 m 2 15 ks / 7,5 m 2 10 ks / 7,2 m 2 13 ks/ 9,36 m 2 Barva èerná èerná èervená èervená bílá 38
