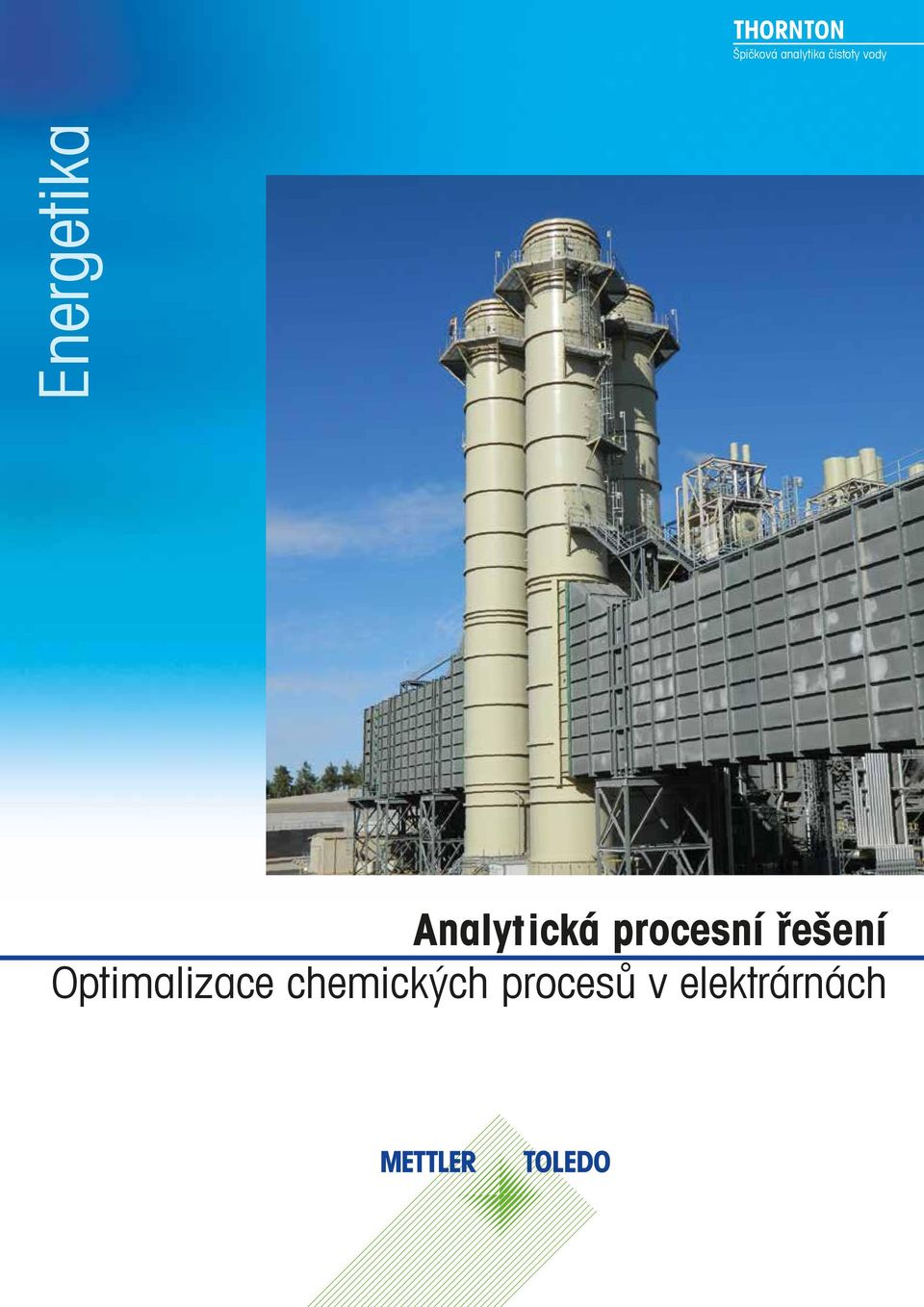

1 THORNTON Špičková analytika čistoty vody Energetika Analytická procesní řešení Optimalizace chemických procesů v elektrárnách

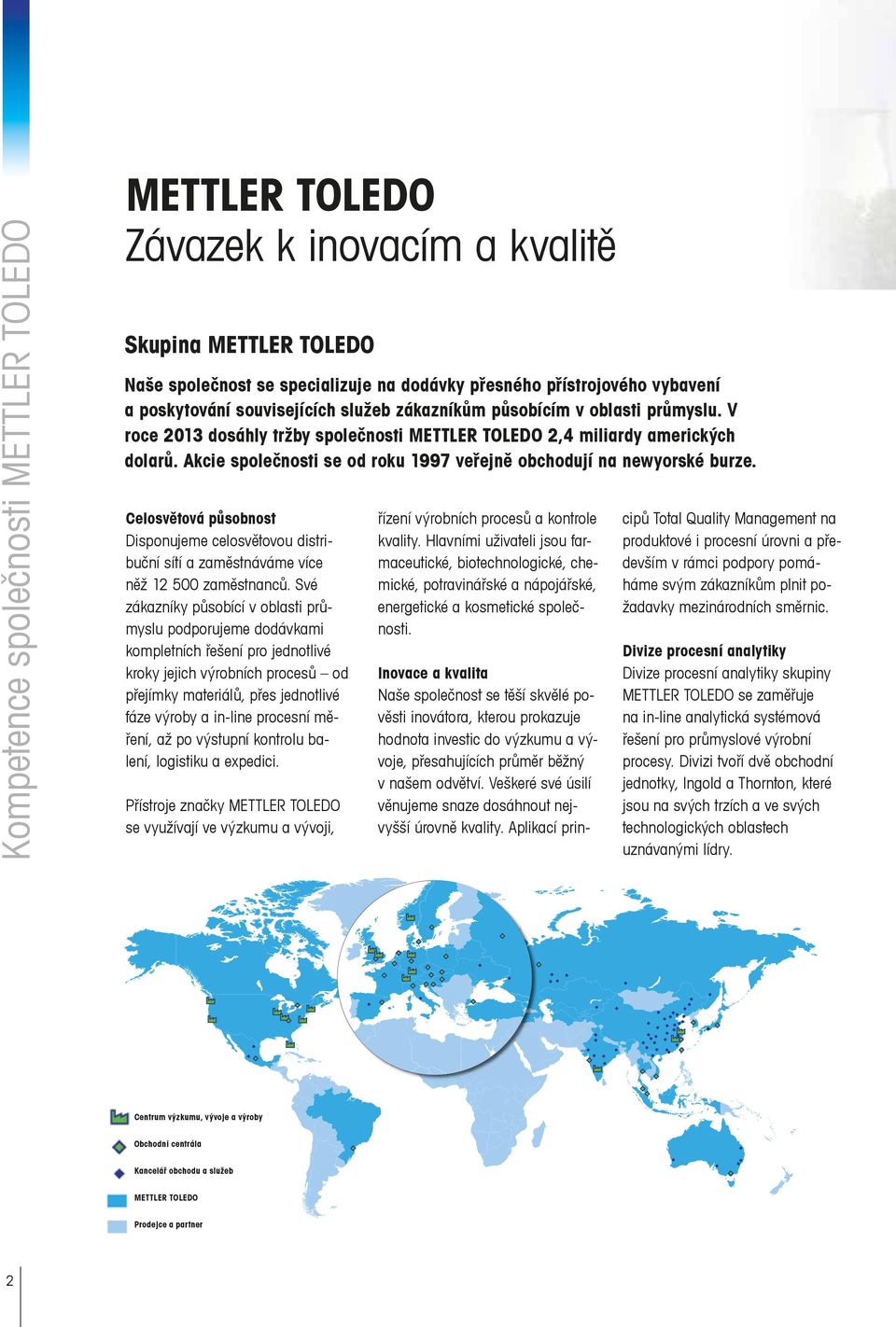

2 Kompetence společnosti METTLER TOLEDO METTLER TOLEDO Závazek k inovacím a kvalitě Skupina METTLER TOLEDO Naše společnost se specializuje na dodávky přesného přístrojového vybavení a poskytování souvisejících služeb zákazníkům působícím v oblasti průmyslu. V roce 2013 dosáhly tržby společnosti METTLER TOLEDO 2,4 miliardy amerických dolarů. Akcie společnosti se od roku 1997 veřejně obchodují na newyorské burze. Celosvětová působnost Disponujeme celosvětovou distribuční sítí a zaměstnáváme více něž zaměstnanců. Své zákazníky působící v oblasti průmyslu podporujeme dodávkami kompletních řešení pro jednotlivé kroky jejich výrobních procesů od přejímky materiálů, přes jednotlivé fáze výroby a in-line procesní měření, až po výstupní kontrolu balení, logistiku a expedici. Přístroje značky METTLER TOLEDO se využívají ve výzkumu a vývoji, Centrum výzkumu, vývoje a výroby Obchodní centrála Kancelář obchodu a služeb METTLER TOLEDO Prodejce a partner 2 řízení výrobních procesů a kontrole kvality. Hlavními uživateli jsou farmaceutické, biotechnologické, chemické, potravinářské a nápojářské, energetické a kosmetické společnosti. Inovace a kvalita Naše společnost se těší skvělé pověsti inovátora, kterou prokazuje hodnota investic do výzkumu a vývoje, přesahujících průměr běžný v našem odvětví. Veškeré své úsilí věnujeme snaze dosáhnout nejvyšší úrovně kvality. Aplikací prin- cipů Total Quality Management na produktové i procesní úrovni a především v rámci podpory pomáháme svým zákazníkům plnit požadavky mezinárodních směrnic. Divize procesní analytiky Divize procesní analytiky skupiny METTLER TOLEDO se zaměřuje na in-line analytická systémová řešení pro průmyslové výrobní procesy. Divizi tvoří dvě obchodní jednotky, Ingold a Thornton, které jsou na svých trzích a ve svých technologických oblastech uznávanými lídry.

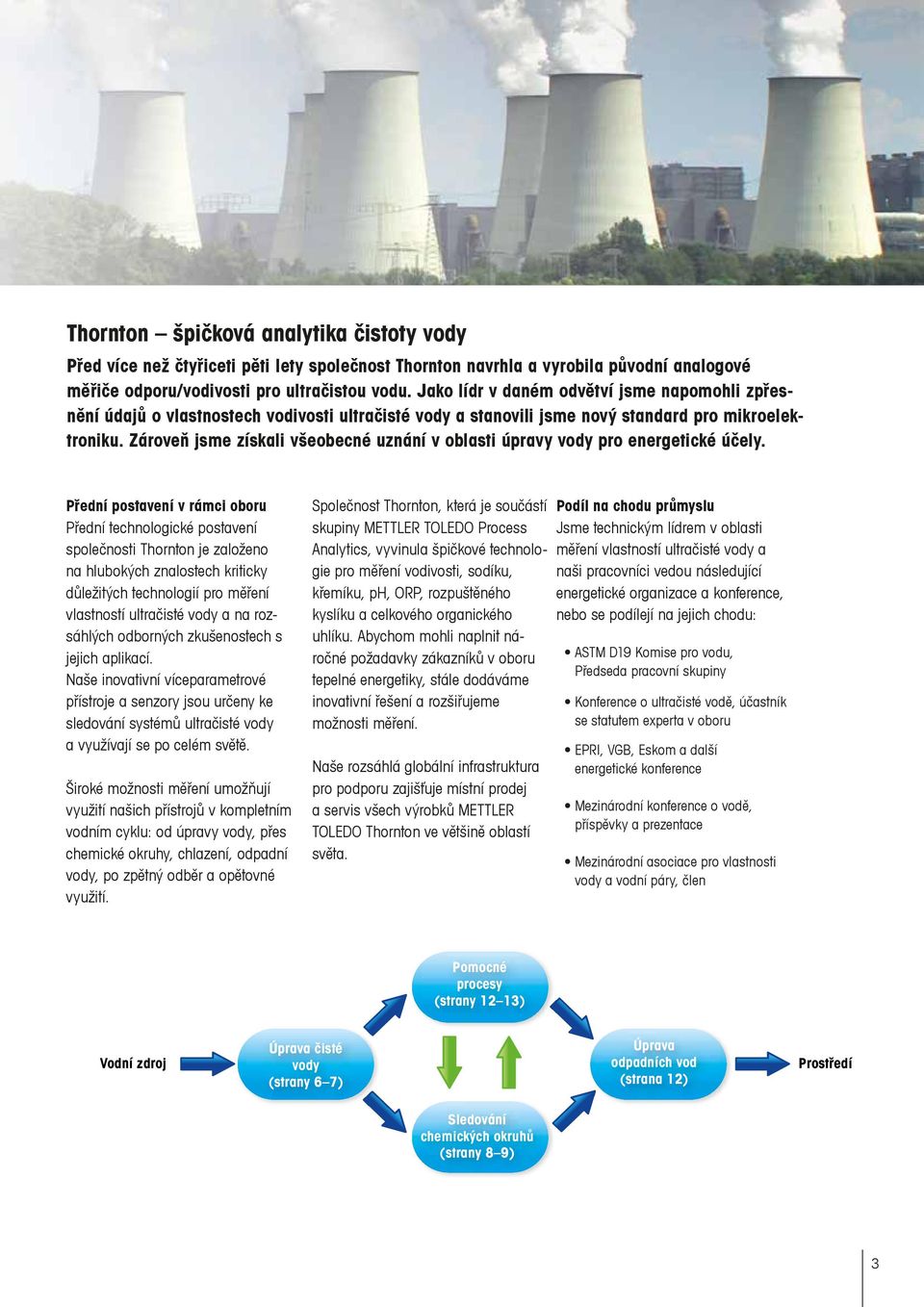

3 Thornton špičková analytika čistoty vody Před více než čtyřiceti pěti lety společnost Thornton navrhla a vyrobila původní analogové měřiče odporu/vodivosti pro ultračistou vodu. Jako lídr v daném odvětví jsme napomohli zpřesnění údajů o vlastnostech vodivosti ultračisté vody a stanovili jsme nový standard pro mikroelektroniku. Zároveň jsme získali všeobecné uznání v oblasti úpravy vody pro energetické účely. Přední postavení v rámci oboru Přední technologické postavení společnosti Thornton je založeno na hlubokých znalostech kriticky důležitých technologií pro měření vlastností ultračisté vody a na rozsáhlých odborných zkušenostech s jejich aplikací. Naše inovativní víceparametrové přístroje a senzory jsou určeny ke sledování systémů ultračisté vody a využívají se po celém světě. Široké možnosti měření umožňují využití našich přístrojů v kompletním vodním cyklu: od úpravy vody, přes chemické okruhy, chlazení, odpadní vody, po zpětný odběr a opětovné využití. Společnost Thornton, která je součástí skupiny METTLER TOLEDO Process Analytics, vyvinula špičkové technologie pro měření vodivosti, sodíku, křemíku, ph, ORP, rozpuštěného kyslíku a celkového organického uhlíku. Abychom mohli naplnit náročné požadavky zákazníků v oboru tepelné energetiky, stále dodáváme inovativní řešení a rozšiřujeme možnosti měření. Naše rozsáhlá globální infrastruktura pro podporu zajišťuje místní prodej a servis všech výrobků METTLER TOLEDO Thornton ve většině oblastí světa. Podíl na chodu průmyslu Jsme technickým lídrem v oblasti měření vlastností ultračisté vody a naši pracovníci vedou následující energetické organizace a konference, nebo se podílejí na jejich chodu: ASTM D19 Komise pro vodu, Předseda pracovní skupiny Konference o ultračisté vodě, účastník se statutem experta v oboru EPRI, VGB, Eskom a další energetické konference Mezinárodní konference o vodě, příspěvky a prezentace Mezinárodní asociace pro vlastnosti vody a vodní páry, člen Pomocné procesy (strany 12 13) Vodní zdroj Úprava čisté vody (strany 6 7) Úprava odpadních vod (strana 12) Prostředí Sledování chemických okruhů (strany 8 9) 3

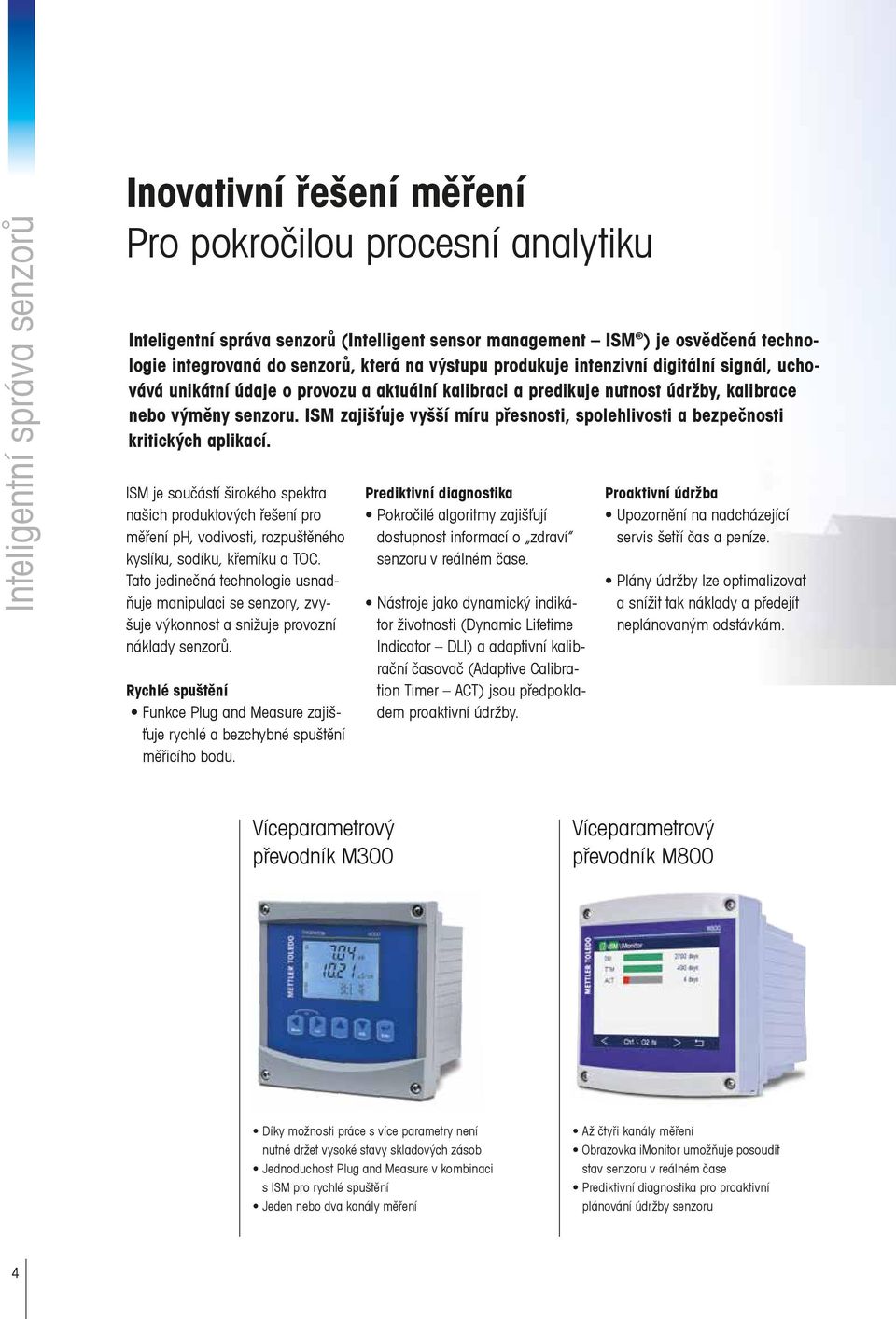

4 Inteligentní správa senzorů Inovativní řešení měření Pro pokročilou procesní analytiku Inteligentní správa senzorů (Intelligent sensor management ISM ) je osvědčená technologie integrovaná do senzorů, která na výstupu produkuje intenzivní digitální signál, uchovává unikátní údaje o provozu a aktuální kalibraci a predikuje nutnost údržby, kalibrace nebo výměny senzoru. ISM zajišťuje vyšší míru přesnosti, spolehlivosti a bezpečnosti kritických aplikací. ISM je součástí širokého spektra našich produktových řešení pro měření ph, vodivosti, rozpuštěného kyslíku, sodíku, křemíku a TOC. Tato jedinečná technologie usnadňuje manipulaci se senzory, zvyšuje výkonnost a snižuje provozní náklady senzorů. Rychlé spuštění Funkce Plug and Measure zajišťuje rychlé a bezchybné spuštění měřicího bodu. Prediktivní diagnostika Pokročilé algoritmy zajišťují dostupnost informací o zdraví senzoru v reálném čase. Nástroje jako dynamický indikátor životnosti (Dynamic Lifetime Indicator DLI) a adaptivní kalibrační časovač (Adaptive Calibration Timer ACT) jsou předpokladem proaktivní údržby. Proaktivní údržba Upozornění na nadcházející servis šetří čas a peníze. Plány údržby lze optimalizovat a snížit tak náklady a předejít neplánovaným odstávkám. Víceparametrový převodník M300 Víceparametrový převodník M800 Díky možnosti práce s více parametry není nutné držet vysoké stavy skladových zásob Jednoduchost Plug and Measure v kombinaci s ISM pro rychlé spuštění Jeden nebo dva kanály měření Až čtyři kanály měření Obrazovka imonitor umožňuje posoudit stav senzoru v reálném čase Prediktivní diagnostika pro proaktivní plánování údržby senzoru 4

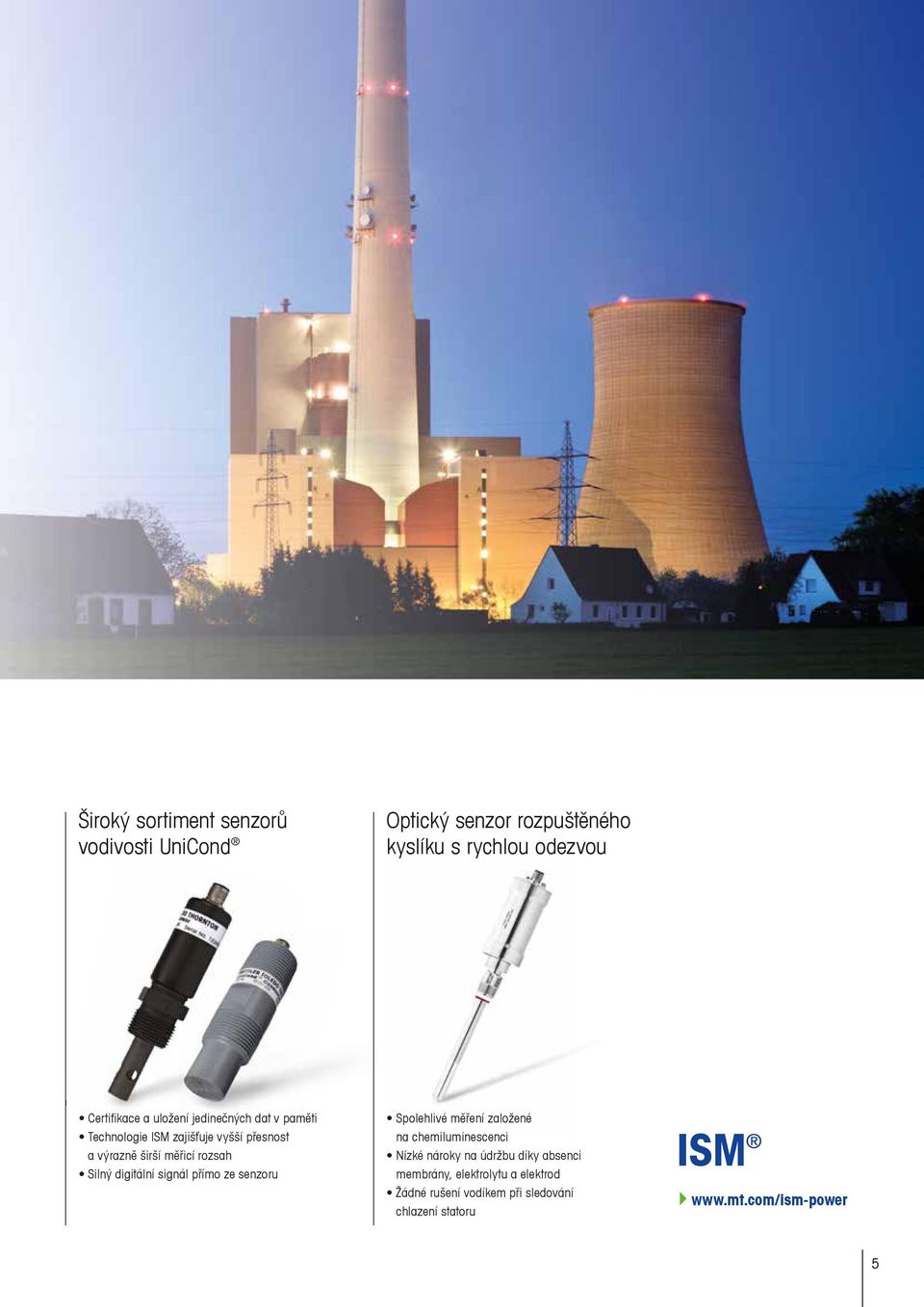

5 Široký sortiment senzorů vodivosti UniCond Optický senzor rozpuštěného kyslíku s rychlou odezvou Certifikace a uložení jedinečných dat v paměti Technologie ISM zajišťuje vyšší přesnost a výrazně širší měřicí rozsah Silný digitální signál přímo ze senzoru Spolehlivé měření založené na chemiluminescenci Nízké nároky na údržbu díky absenci membrány, elektrolytu a elektrod Žádné rušení vodíkem při sledování chlazení statoru 4www.mt.com/ism-power 5

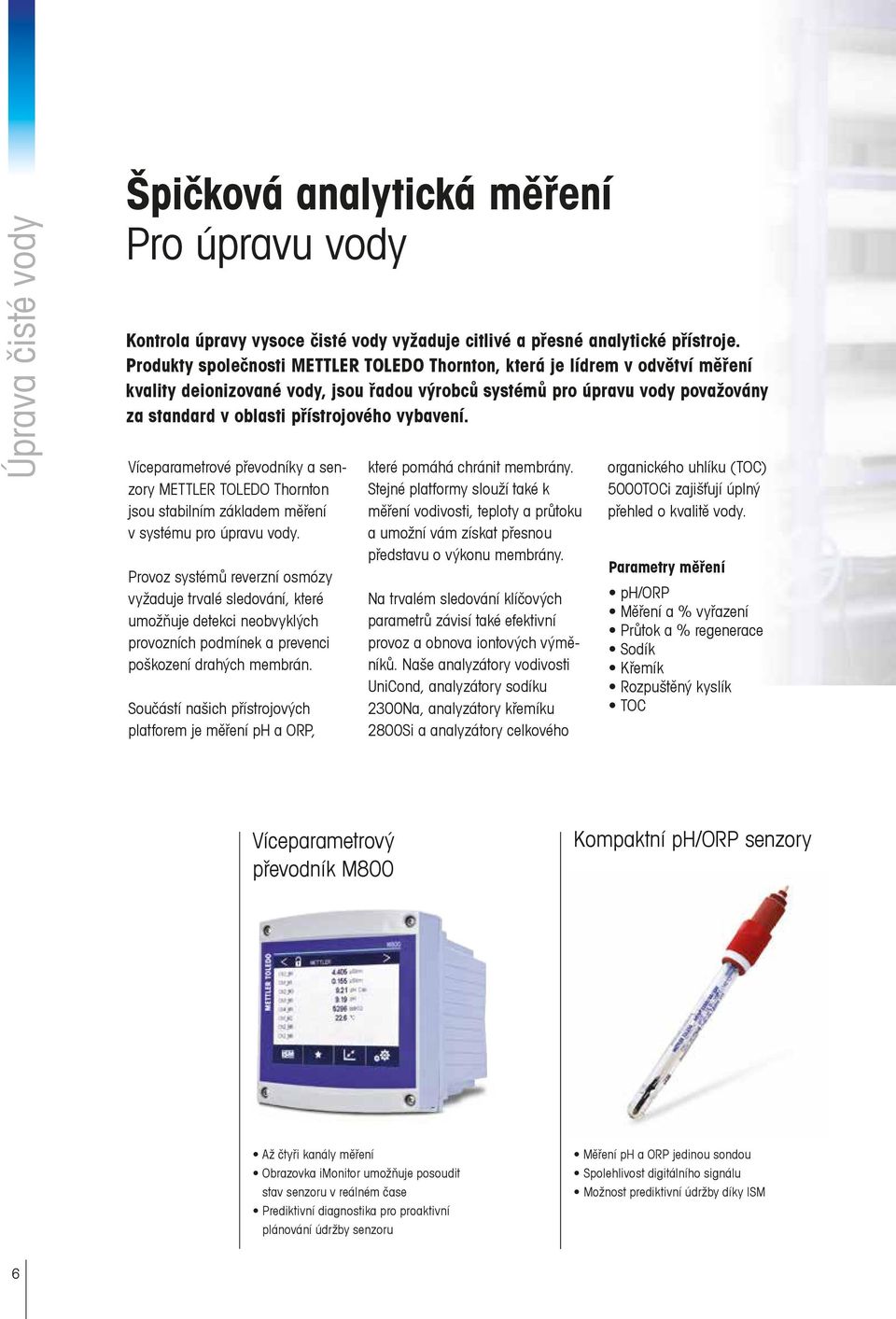

6 Úprava čisté vody Špičková analytická měření Pro úpravu vody Kontrola úpravy vysoce čisté vody vyžaduje citlivé a přesné analytické přístroje. Produkty společnosti METTLER TOLEDO Thornton, která je lídrem v odvětví měření kvality deionizované vody, jsou řadou výrobců systémů pro úpravu vody považovány za standard v oblasti přístrojového vybavení. Víceparametrové převodníky a senzory METTLER TOLEDO Thornton jsou stabilním základem měření v systému pro úpravu vody. Provoz systémů reverzní osmózy vyžaduje trvalé sledování, které umožňuje detekci neobvyklých provozních podmínek a prevenci poškození drahých membrán. Součástí našich přístrojových platforem je měření ph a ORP, které pomáhá chránit membrány. Stejné platformy slouží také k měření vodivosti, teploty a průtoku a umožní vám získat přesnou představu o výkonu membrány. Na trvalém sledování klíčových parametrů závisí také efektivní provoz a obnova iontových výměníků. Naše analyzátory vodivosti UniCond, analyzátory sodíku 2300Na, analyzátory křemíku 2800Si a analyzátory celkového organického uhlíku (TOC) 5000TOCi zajišťují úplný přehled o kvalitě vody. Parametry měření ph/orp Měření a % vyřazení Průtok a % regenerace Sodík Křemík Rozpuštěný kyslík TOC Víceparametrový převodník M800 Kompaktní ph/orp senzory Až čtyři kanály měření Obrazovka imonitor umožňuje posoudit stav senzoru v reálném čase Prediktivní diagnostika pro proaktivní plánování údržby senzoru Měření ph a ORP jedinou sondou Spolehlivost digitálního signálu Možnost prediktivní údržby díky ISM 6

7 Navštivte naše kompetenční centrum /pro_power Širokospektrální senzor vodivosti UniCond Senzor celkového organického uhlíku 5000TOCi s trvalým odečtem Jednoduchost funkce Plug and Measure v kombinaci s nejvyšší přesností tovární kalibrace Díky širokému rozsahu lze celý systém úpravy vody pokrýt jediným modelem Spolehlivost digitálního signálu Upozornění na organické znečištění aniontově výměnné pryskyřice Detekce organických materiálů ppb v kogeneračním vratném kondenzátu Až čtyři senzory TOC na jediném převodníku M800 7

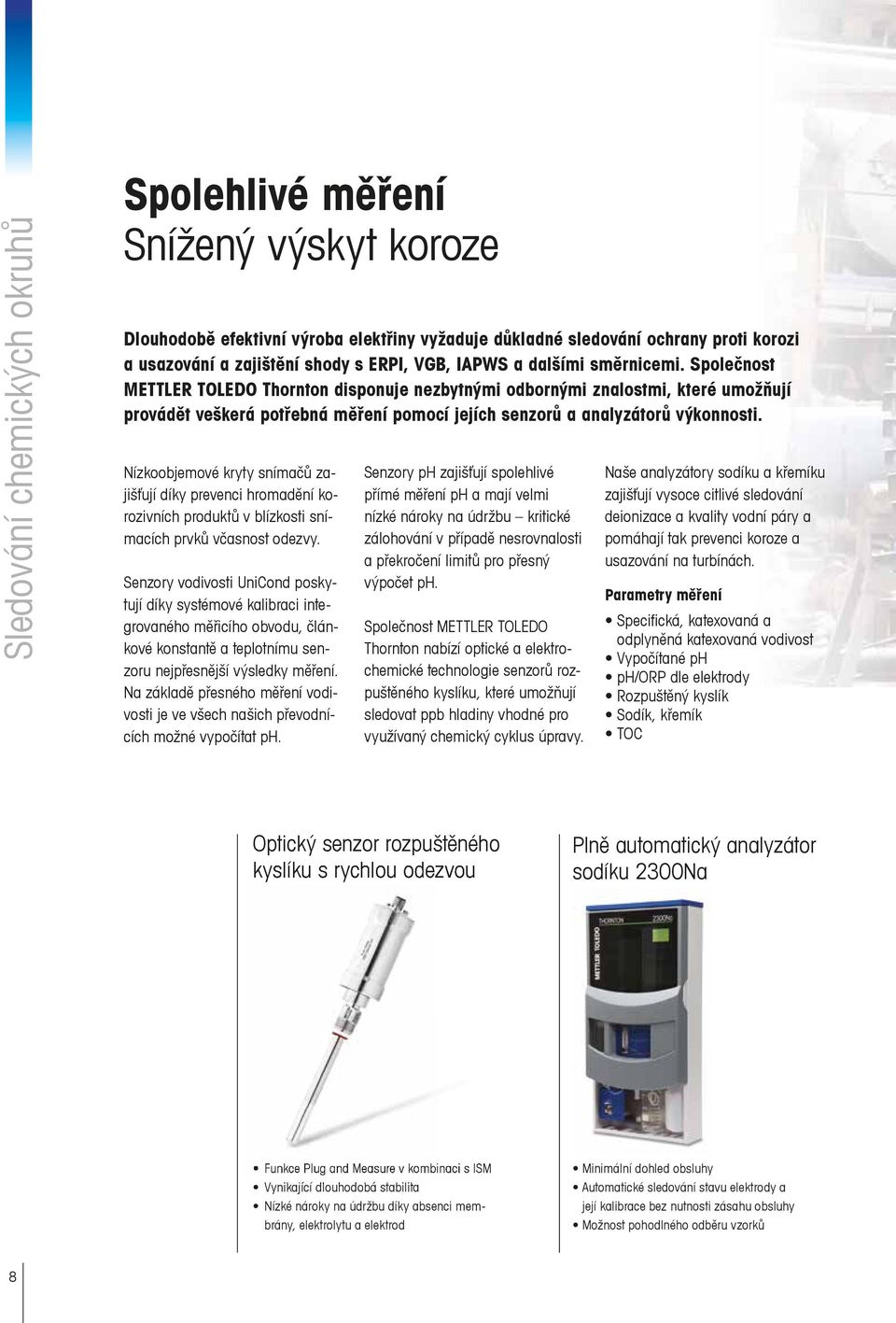

8 Sledování chemických okruhů Spolehlivé měření Snížený výskyt koroze Dlouhodobě efektivní výroba elektřiny vyžaduje důkladné sledování ochrany proti korozi a usazování a zajištění shody s ERPI, VGB, IAPWS a dalšími směrnicemi. Společnost METTLER TOLEDO Thornton disponuje nezbytnými odbornými znalostmi, které umožňují provádět veškerá potřebná měření pomocí jejích senzorů a analyzátorů výkonnosti. Nízkoobjemové kryty snímačů zajišťují díky prevenci hromadění korozivních produktů v blízkosti snímacích prvků včasnost odezvy. Senzory vodivosti UniCond poskytují díky systémové kalibraci integrovaného měřicího obvodu, článkové konstantě a teplotnímu senzoru nejpřesnější výsledky měření. Na základě přesného měření vodivosti je ve všech našich převodnících možné vypočítat ph. Senzory ph zajišťují spolehlivé přímé měření ph a mají velmi nízké nároky na údržbu kritické zálohování v případě nesrovnalosti a překročení limitů pro přesný výpočet ph. Společnost METTLER TOLEDO Thornton nabízí optické a elektrochemické technologie senzorů rozpuštěného kyslíku, které umožňují sledovat ppb hladiny vhodné pro využívaný chemický cyklus úpravy. Naše analyzátory sodíku a křemíku zajišťují vysoce citlivé sledování deionizace a kvality vodní páry a pomáhají tak prevenci koroze a usazování na turbínách. Parametry měření Specifická, katexovaná a odplyněná katexovaná vodivost Vypočítané ph ph/orp dle elektrody Rozpuštěný kyslík Sodík, křemík TOC Optický senzor rozpuštěného kyslíku s rychlou odezvou Plně automatický analyzátor sodíku 2300Na Funkce Plug and Measure v kombinaci s ISM Vynikající dlouhodobá stabilita Nízké nároky na údržbu díky absenci membrány, elektrolytu a elektrod Minimální dohled obsluhy Automatické sledování stavu elektrody a její kalibrace bez nutnosti zásahu obsluhy Možnost pohodlného odběru vzorků 8

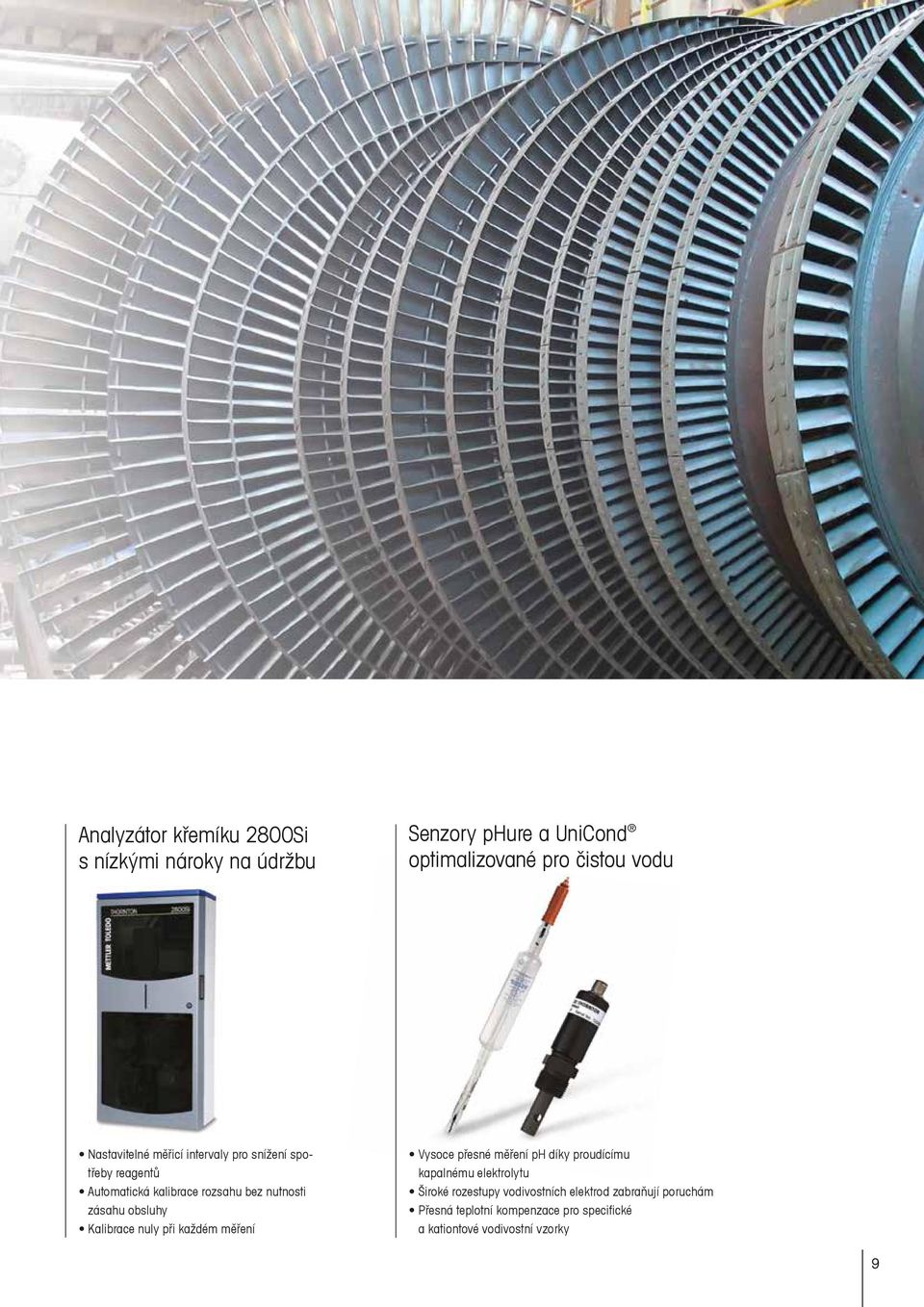

9 Analyzátor křemíku 2800Si s nízkými nároky na údržbu Senzory phure a UniCond optimalizované pro čistou vodu Nastavitelné měřicí intervaly pro snížení spotřeby reagentů Automatická kalibrace rozsahu bez nutnosti zásahu obsluhy Kalibrace nuly při každém měření Vysoce přesné měření ph díky proudícímu kapalnému elektrolytu Široké rozestupy vodivostních elektrod zabraňují poruchám Přesná teplotní kompenzace pro specifické a kationtové vodivostní vzorky 9

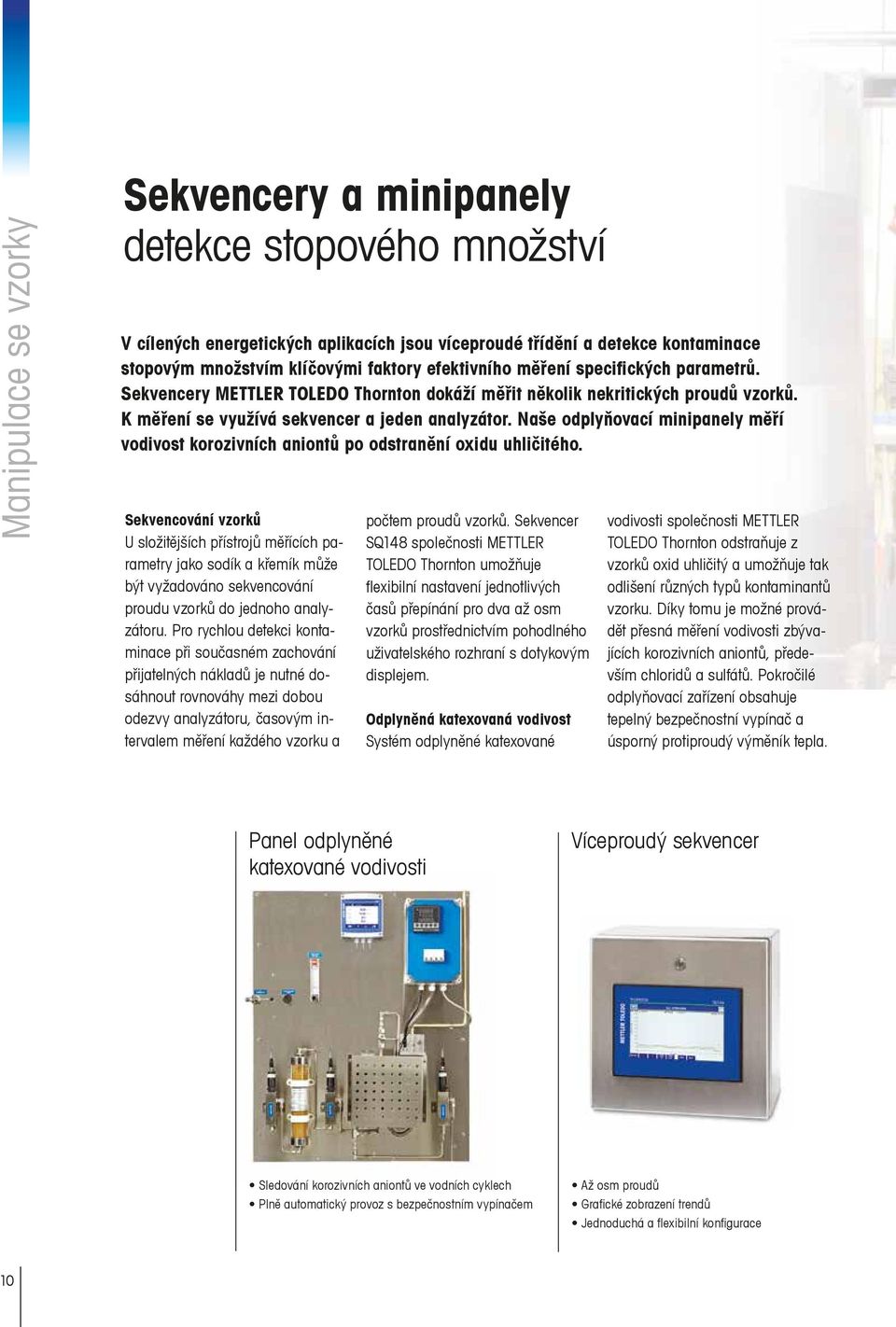

10 Manipulace se vzorky Sekvencery a minipanely detekce stopového množství V cílených energetických aplikacích jsou víceproudé třídění a detekce kontaminace stopovým množstvím klíčovými faktory efektivního měření specifických parametrů. Sekvencery METTLER TOLEDO Thornton dokáží měřit několik nekritických proudů vzorků. K měření se využívá sekvencer a jeden analyzátor. Naše odplyňovací minipanely měří vodivost korozivních aniontů po odstranění oxidu uhličitého. Sekvencování vzorků U složitějších přístrojů měřících parametry jako sodík a křemík může být vyžadováno sekvencování proudu vzorků do jednoho analyzátoru. Pro rychlou detekci kontaminace při současném zachování přijatelných nákladů je nutné dosáhnout rovnováhy mezi dobou odezvy analyzátoru, časovým intervalem měření každého vzorku a počtem proudů vzorků. Sekvencer SQ148 společnosti METTLER TOLEDO Thornton umožňuje flexibilní nastavení jednotlivých časů přepínání pro dva až osm vzorků prostřednictvím pohodlného uživatelského rozhraní s dotykovým displejem. Odplyněná katexovaná vodivost Systém odplyněné katexované vodivosti společnosti METTLER TOLEDO Thornton odstraňuje z vzorků oxid uhličitý a umožňuje tak odlišení různých typů kontaminantů vzorku. Díky tomu je možné provádět přesná měření vodivosti zbývajících korozivních aniontů, především chloridů a sulfátů. Pokročilé odplyňovací zařízení obsahuje tepelný bezpečnostní vypínač a úsporný protiproudý výměník tepla. Panel odplyněné katexované vodivosti Víceproudý sekvencer Sledování korozivních aniontů ve vodních cyklech Plně automatický provoz s bezpečnostním vypínačem Až osm proudů Grafické zobrazení trendů Jednoduchá a flexibilní konfigurace 10

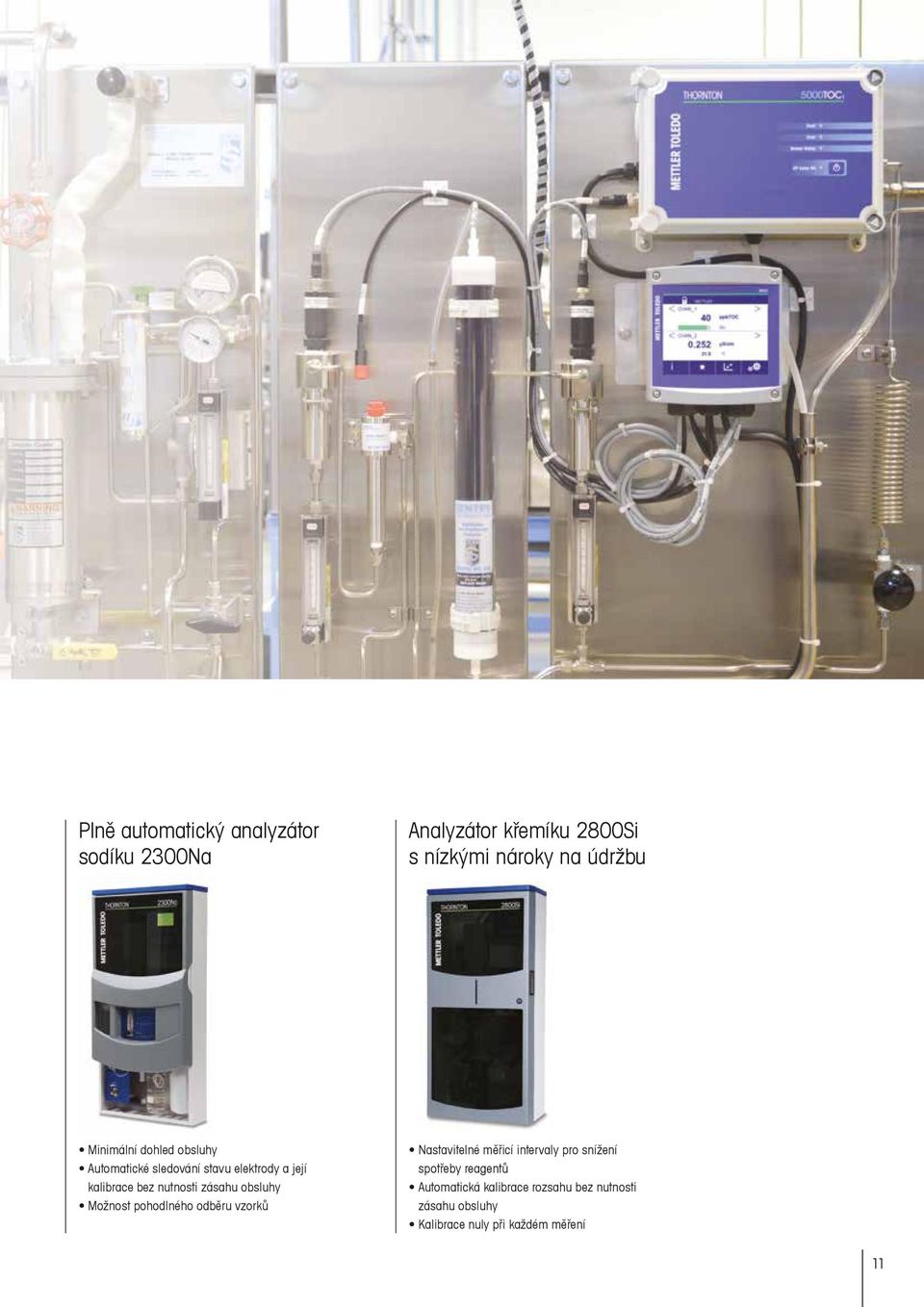

11 Plně automatický analyzátor sodíku 2300Na Analyzátor křemíku 2800Si s nízkými nároky na údržbu Minimální dohled obsluhy Automatické sledování stavu elektrody a její kalibrace bez nutnosti zásahu obsluhy Možnost pohodlného odběru vzorků Nastavitelné měřicí intervaly pro snížení spotřeby reagentů Automatická kalibrace rozsahu bez nutnosti zásahu obsluhy Kalibrace nuly při každém měření 11

12 Pomocné procesy Vyvážená spotřeba vody v elektrárně Závisí na spolehlivé analytice Chladicí vodu je nutné důkladně sledovat a předcházet usazování vodního kamene, biologickému znečištění a korozi. Senzory vodivosti, ph a ORP značky METTLER TOLEDO Thornton umožňují provádět spolehlivá měření v různých aplikacích a předcházet tak poruchám. V chladicích věžích je vodivosti využíváno k řízenému odstraňování přebytečných minerálních usazenin. Měření a sledování ph umožňuje předcházet usazování vodního kamene a optimalizuje podmínky pro efektivitu úpravy vody. ORP lze využít ke sledování oxidace biocidních látek. Tato tři měření lze účinně kombinovat díky víceparametrovým převodníkům a senzorům značky METTLER TOLEDO Thornton. Senzory ph značky METTLER TOLEDO Thornton se výborně osvědčily při dávkování vápencových suspenzí v mokrých skrubrech na odsiřování spalin. V tomto procesu je klíčová pečlivá kontrola ph, která umožňuje efektivní odstranění SOx a dosažení uspokojivých vlastností sádrové suspenze. Naše robustní senzory ph se využívají také při úpravě odpadních vod, kde zajišťují spolehlivé řízení neutralizace. Při jiných aplikacích, jako je chlazení statorů generátorů, je nutné vyrovnat se s náročností údržby senzorů při současné minimalizaci koroze. Naše senzory a automatizované systémy čištění umožní tyto problémy snadno vyřešit. Parametry měření Vodivost ph/orp Rozpuštěný kyslík Jednokanálový a dvoukanálový převodník M300 Kompaktní ph/orp senzory Díky možnosti práce s více parametry není nutné držet vysoké stavy skladových zásob Jednoduchost Plug and Measure v kombinaci s ISM pro rychlé spuštění Odolné senzory ph zaručují dlouhou životnost v extrémních podmínkách Měření ph a ORP jedinou sondou Měřicí elektronika v senzoru umožňuje dosáhnout vysoké přesnosti a je předpokladem prediktivní diagnostiky 12

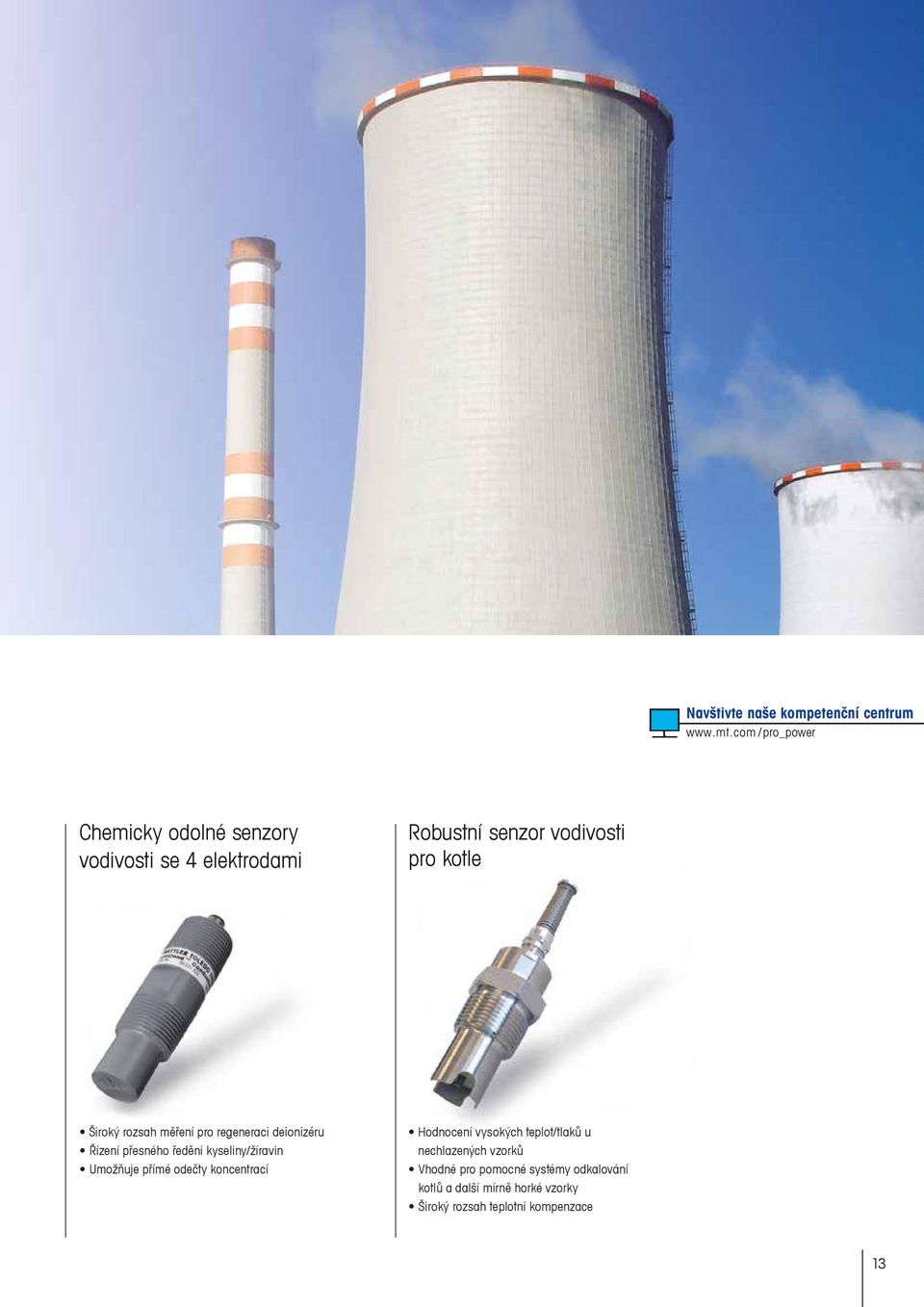

13 Navštivte naše kompetenční centrum /pro_power Chemicky odolné senzory vodivosti se 4 elektrodami Robustní senzor vodivosti pro kotle Široký rozsah měření pro regeneraci deionizéru Řízení přesného ředění kyseliny/žíravin Umožňuje přímé odečty koncentrací Hodnocení vysokých teplot/tlaků u nechlazených vzorků Vhodné pro pomocné systémy odkalování kotlů a další mírně horké vzorky Široký rozsah teplotní kompenzace 13

14 Školení a služby Nabídky servisu produktů pro koncové uživatele a projektové inženýry Společnost METTLER TOLEDO nabízí kompletní spektrum služeb počínaje poradenstvím při výběru produktů, přes instalaci, až po servisní smlouvy. Široké spektrum služeb Nabízíme kompletní služby od produktového poradenství a aplikační podpory po instalaci a poprodejní servisní smlouvy. Společnost METTLER TOLEDO se stala celosvětově uznávaným partnerem uživatelů svých produktů díky práci svých obchodních poradců a vysoké úrovni poskytovaných technických služeb. Mnoho předních výrobních společností spoléhá při sestavování programů údržby na naše odborné znalosti a dlouholeté zkušenosti. Řada pro sledovatelnost Měřicí přístroje Thornton Thornton Kalibrátory Přesné multifunkční měřicí přístroje Kalibrační laboratoř Thornton Senzory Referenční senzory Thornton Řešení Americké společnosti protestování a materiály (ASTM) Státní ústav pro standardizaci a technologii (NIST) 4www.mt.com/service 14

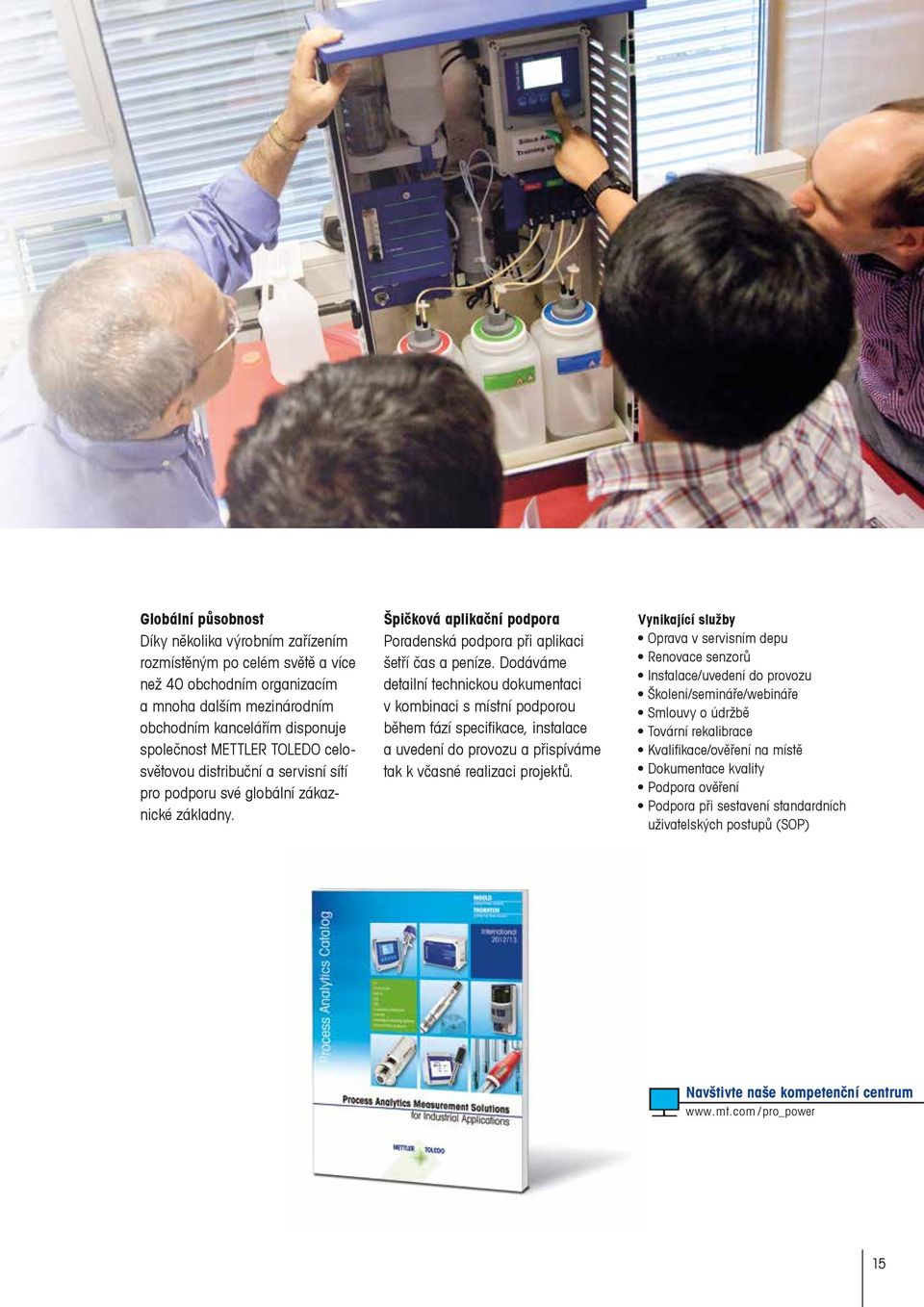

15 Globální působnost Díky několika výrobním zařízením rozmístěným po celém světě a více než 40 obchodním organizacím a mnoha dalším mezinárodním obchodním kancelářím disponuje společnost METTLER TOLEDO celosvětovou distribuční a servisní sítí pro podporu své globální zákaznické základny. Špičková aplikační podpora Poradenská podpora při aplikaci šetří čas a peníze. Dodáváme detailní technickou dokumentaci v kombinaci s místní podporou během fází specifikace, instalace a uvedení do provozu a přispíváme tak k včasné realizaci projektů. Vynikající služby Oprava v servisním depu Renovace senzorů Instalace/uvedení do provozu Školení/semináře/webináře Smlouvy o údržbě Tovární rekalibrace Kvalifikace/ověření na místě Dokumentace kvality Podpora ověření Podpora při sestavení standardních uživatelských postupů (SOP) Navštivte naše kompetenční centrum /pro_power 15

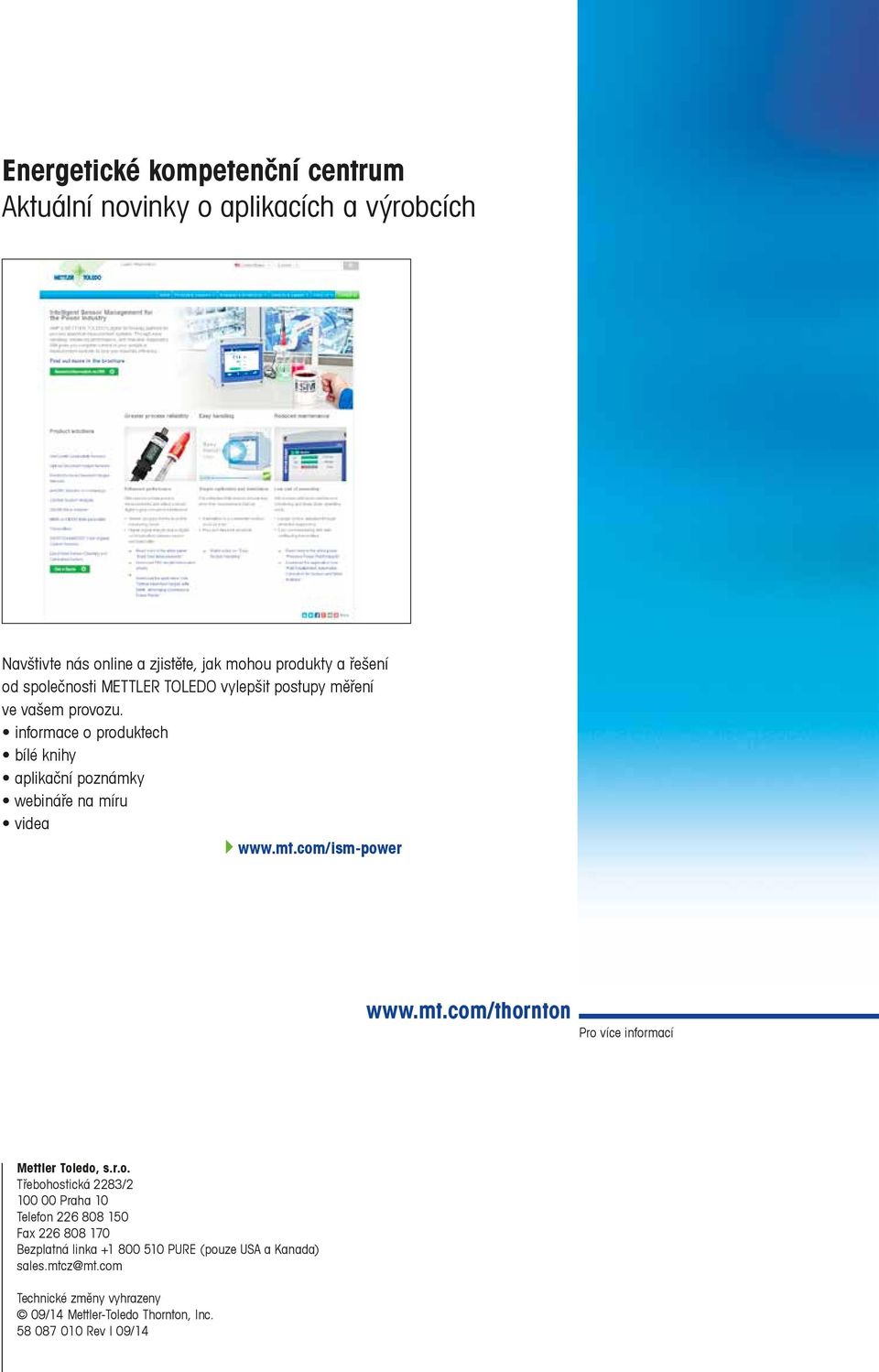

16 Energetické kompetenční centrum Aktuální novinky o aplikacích a výrobcích Navštivte nás online a zjistěte, jak mohou produkty a řešení od společnosti METTLER TOLEDO vylepšit postupy měření ve vašem provozu. informace o produktech bílé knihy aplikační poznámky webináře na míru videa 4www.mt.com/ism-power Pro více informací Mettler Toledo, s.r.o. Třebohostická 2283/ Praha 10 Telefon Fax Bezplatná linka PURE (pouze USA a Kanada) sales.mtcz@mt.com Technické změny vyhrazeny 09/14 Mettler-Toledo Thornton, Inc Rev I 09/14
