Přehled funkcí. Časová relé Zelio Time

Rozměr: px
Začít zobrazení ze stránky:

Download "Přehled funkcí. Časová relé Zelio Time"

Transkript

1 Přehled funkcí 2008 Časová relé Zelio ime

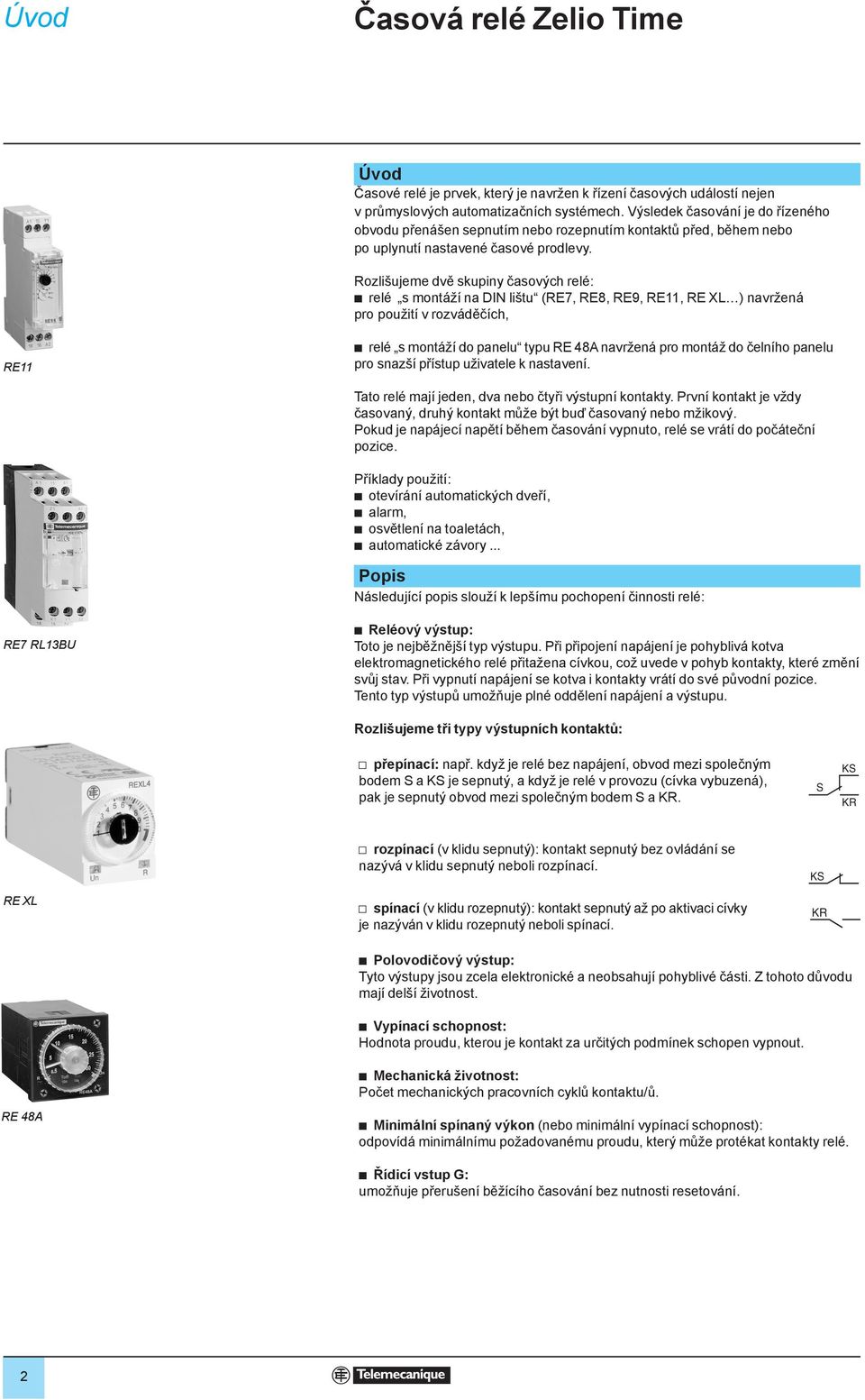

2 Úvod 2 Časová relé Zelio ime 2 Úvod Časové relé je prvek, který je navržen k řízení časových událostí nejen v průmyslových automatizačních systémech. Výsledek časování je do řízeného obvodu přenášen sepnutím nebo rozepnutím kontaktů před, během nebo po uplynutí nastavené časové prodlevy. ozlišujeme dvě skupiny časových relé: b relé s montáží na DIN lištu (E7, E8, E9, E11, E XL ) navržená pro použití v rozváděčích, E11 b relé s montáží do panelu typu E 48A navržená pro montáž do čelního panelu pro snazší přístup uživatele k nastavení. ato relé mají jeden, dva nebo čtyři výstupní kontakty. První kontakt je vždy časovaný, druhý kontakt může být buď časovaný Pokud je napájecí napětí během časování vypnuto, relé se vrátí do počáteční pozice. Příklady použití: b otevírání automatických dveří, b alarm, b osvětlení na toaletách, b automatické závory... Popis Následující popis slouží k lepšímu pochopení činnosti relé: E7 L13B b eléový výstup: oto je nejběžnější typ výstupu. Při připojení napájení je pohyblivá kotva elektromagnetického relé přitažena cívkou, což uvede v pohyb kontakty, které změní svůj stav. Při vypnutí napájení se kotva i kontakty vrátí do své původní pozice. ento typ výstupů umožňuje plné oddělení napájení a výstupu. ozlišujeme tři typy výstupních kontaktů: v přepínací: např. když je relé bez napájení, obvod mezi společným bodem S a KS je sepnutý, a když je relé v provozu (cívka vybuzená), pak je sepnutý obvod mezi společným bodem S a K. S KS K v rozpínací (v klidu sepnutý): kontakt sepnutý bez ovládání se nazývá v klidu sepnutý neboli rozpínací. KS E XL v spínací (v klidu rozepnutý): kontakt sepnutý až po aktivaci cívky je nazýván v klidu rozepnutý neboli spínací. K b Polovodičový výstup: yto výstupy jsou zcela elektronické a neobsahují pohyblivé části. Z tohoto důvodu mají delší životnost. b Vypínací schopnost: Hodnota proudu, kterou je kontakt za určitých podmínek schopen vypnout. E 48A b Mechanická životnost: Počet mechanických pracovních cyklů kontaktu/ů. b Minimální spínaný výkon (nebo minimální vypínací schopnost): odpovídá minimálnímu požadovanému proudu, který může protékat kontakty relé. b Řídicí vstup G: umožňuje přerušení běžícího časování bez nutnosti resetování.

3 Úvod 2 Časová relé Zelio ime 2 Popis Funkce Časové funkce jsou rozlišeny písmeny. Hlavní časové Doplňkové Popis funkce funkce (1) A (2) Zpožděné sepnutí B (2) (2) D (2) H (2) K L (2) N O P W Ac Ad Ah Ak At Aw Bw Di (2) He Ht Li (2) Lt Pt Qc Qe Qg Qt t Symetrické zpožděné sepnutí a rozepnutí po náběžné a spádové hraně řídicího signálu Zpožděné sepnutí po náběžné hraně řídicího signálu Jednocyklový časovač (pauza-pulz) po náběžné hraně řídicího signálu Asymetrické zpožděné sepnutí a rozepnutí po náběžné a spádové hraně řídicího signálu Zpožděné sepnutí po spádové hraně řídicího signálu (s pamětí) Zpožděné sepnutí po připojení napájení nebo po spádové hraně řídicího signálu Zpožděné vypnutí po náběžné hraně řídicího signálu Impulz po náběžné i spádové hraně řídicího signálu Zpožděné vypnutí s časováním po spádové hraně řídicího signálu Symetrický cyklovač začínající pauzou Symetrický cyklovač začínající pulzem Zpožděné vypnutí po připojení napájení Impulz po vypnutí napájení Zpožděné vypnutí po připojení napájení (s pamětí) Zpožděné vypnutí s časováním po vypnutí napájení (bez pomocného napětí) Asymetrický cyklovač začínající pauzou Asymetrický cyklovač začínající pulzem Asymetrický cyklovač začínající pauzou (s pamětí) Strážce Zpožděný strážce Zpožděný impulz Zpožděný impulz (s pamětí) Časování hvězda-trojúhelník Časování hvězda-trojúhelník Časování hvězda-trojúhelník Časování hvězda-trojúhelník Bistabilní relé Časované impulzní relé Časovaný impulz po spádové hraně řídicího signálu (1) Doplňkové funkce rozšiřují hlavní časové funkce. Příklad: Ac: Symetrické zpožděné sepnutí a rozepnutí po náběžné a spádové hraně řídicího signálu. (2) Nejběžněji používané časové funkce.

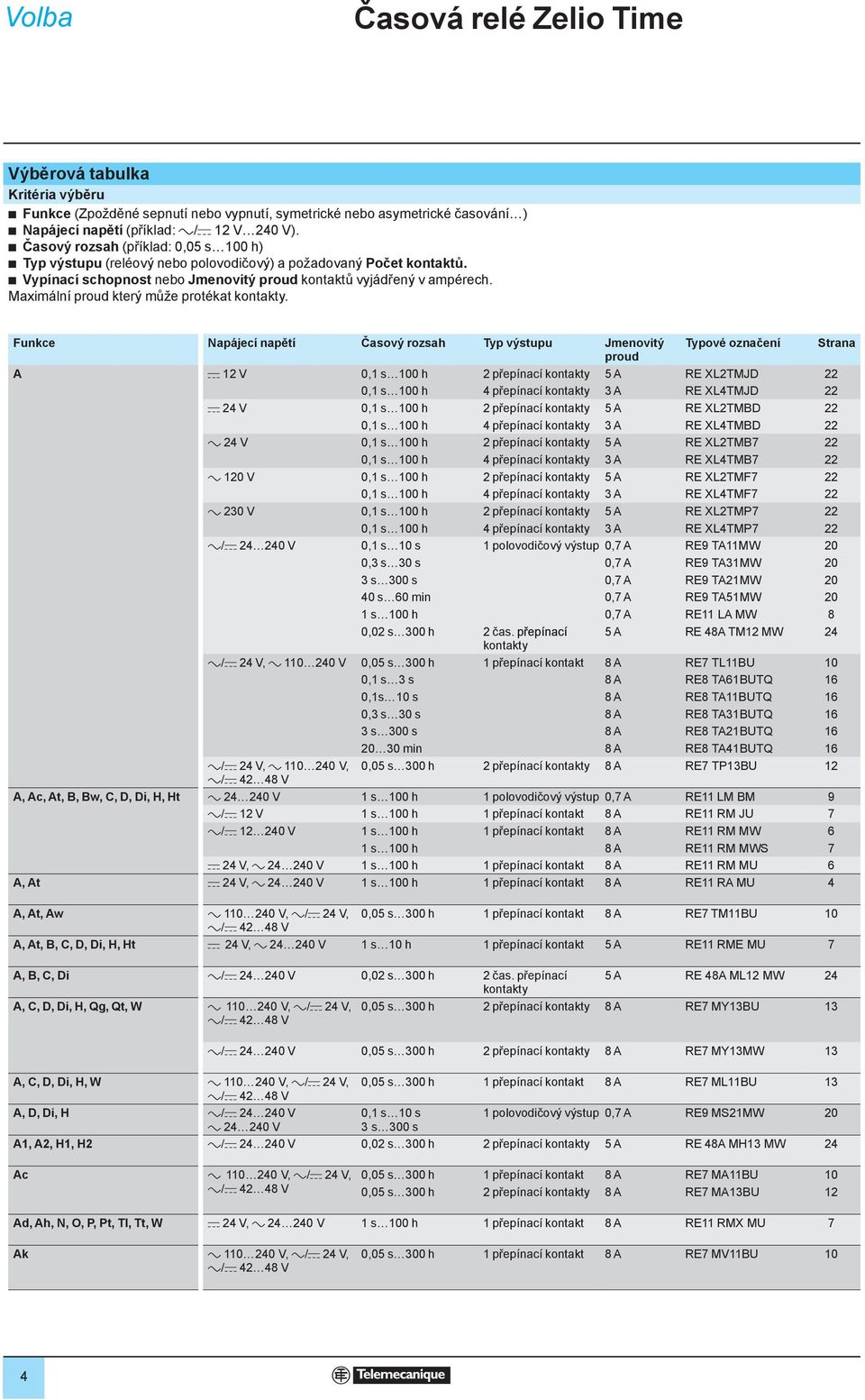

4 Volba 2 Časová relé Zelio ime 2 Výběrová tabulka Kritéria výběru b Funkce (Zpožděné sepnutí nebo vypnutí, symetrické nebo asymetrické časování ) b Napájecí napětí (příklad: a/c 12 V 240 V). b Časový rozsah (příklad: 0,05 s 100 h) b yp výstupu (reléový nebo polovodičový) a požadovaný Počet kontaktů. b Vypínací schopnost nebo Jmenovitý proud kontaktů vyjádřený v ampérech. Maximální proud který může protékat kontakty. Funkce Napájecí napětí Časový rozsah yp výstupu Jmenovitý ypové označení Strana proud A c 12 V 0,1 s 100 h 2 přepínací kontakty 5 A E XL2MJD 22 0,1 s 100 h 4 přepínací kontakty 3 A E XL4MJD 22 c 24 V 0,1 s 100 h 2 přepínací kontakty 5 A E XL2MBD 22 0,1 s 100 h 4 přepínací kontakty 3 A E XL4MBD 22 a 24 V 0,1 s 100 h 2 přepínací kontakty 5 A E XL2MB7 22 0,1 s 100 h 4 přepínací kontakty 3 A E XL4MB7 22 a 120 V 0,1 s 100 h 2 přepínací kontakty 5 A E XL2MF7 22 0,1 s 100 h 4 přepínací kontakty 3 A E XL4MF7 22 a 230 V 0,1 s 100 h 2 přepínací kontakty 5 A E XL2MP7 22 0,1 s 100 h 4 přepínací kontakty 3 A E XL4MP7 22 a/c V 0,1 s 10 s 1 polovodičový výstup 0,7 A E9 A11MW 20 0,3 s 30 s 0,7 A E9 A31MW 20 3 s 300 s 0,7 A E9 A21MW s 60 min 0,7 A E9 A51MW 20 1 s 100 h 0,7 A E11 LA MW 8 0,02 s 300 h 2 čas. přepínací 5 A E 48A M12 MW 24 kontakty a/c 24 V, a V 0,05 s 300 h 1 přepínací kontakt 8 A E7 L11B 10 0,1 s 3 s 8 A E8 A61BQ 16 0,1s 10 s 8 A E8 A11BQ 16 0,3 s 30 s 8 A E8 A31BQ 16 3 s 300 s 8 A E8 A21BQ min 8 A E8 A41BQ 16 a/c 24 V, a V, 0,05 s 300 h 2 přepínací kontakty 8 A E7 P13B 12 A, Ac, At, B, Bw,, D, Di, H, Ht a V 1 s 100 h 1 polovodičový výstup 0,7 A E11 LM BM 9 a/c 12 V 1 s 100 h 1 přepínací kontakt 8 A E11 M J 7 a/c V 1 s 100 h 1 přepínací kontakt 8 A E11 M MW 6 1 s 100 h 8 A E11 M MWS 7 c 24 V, a V 1 s 100 h 1 přepínací kontakt 8 A E11 M M 6 A, At c 24 V, a V 1 s 100 h 1 přepínací kontakt 8 A E11 A M 4 A, At, Aw a V, a/c 24 V, 0,05 s 300 h 1 přepínací kontakt 8 A E7 M11B 10 A, At, B,, D, Di, H, Ht c 24 V, a V 1 s 10 h 1 přepínací kontakt 5 A E11 ME M 7 A, B,, Di a/c V 0,02 s 300 h 2 čas. přepínací 5 A E 48A ML12 MW 24 kontakty A,, D, Di, H, Qg, Qt, W a V, a/c 24 V, 0,05 s 300 h 2 přepínací kontakty 8 A E7 MY13B 13 A,, D, Di, H, W a V, a/c 24 V, A, D, Di, H a/c V a V a/c V 0,05 s 300 h 2 přepínací kontakty 8 A E7 MY13MW 13 0,05 s 300 h 1 přepínací kontakt 8 A E7 ML11B 13 0,1 s 10 s 3 s 300 s 1 polovodičový výstup 0,7 A E9 MS21MW 20 A1, A2, H1, H2 a/c V 0,02 s 300 h 2 přepínací kontakty 5 A E 48A MH13 MW 24 Ac a V, a/c 24 V, 0,05 s 300 h 1 přepínací kontakt 8 A E7 MA11B 10 0,05 s 300 h 2 přepínací kontakty 8 A E7 MA13B 12 Ad, Ah, N, O, P, Pt, I, t, W c 24 V, a V 1 s 100 h 1 přepínací kontakt 8 A E11 MX M 7 Ak a V, a/c 24 V, 0,05 s 300 h 1 přepínací kontakt 8 A E7 MV11B 10 4

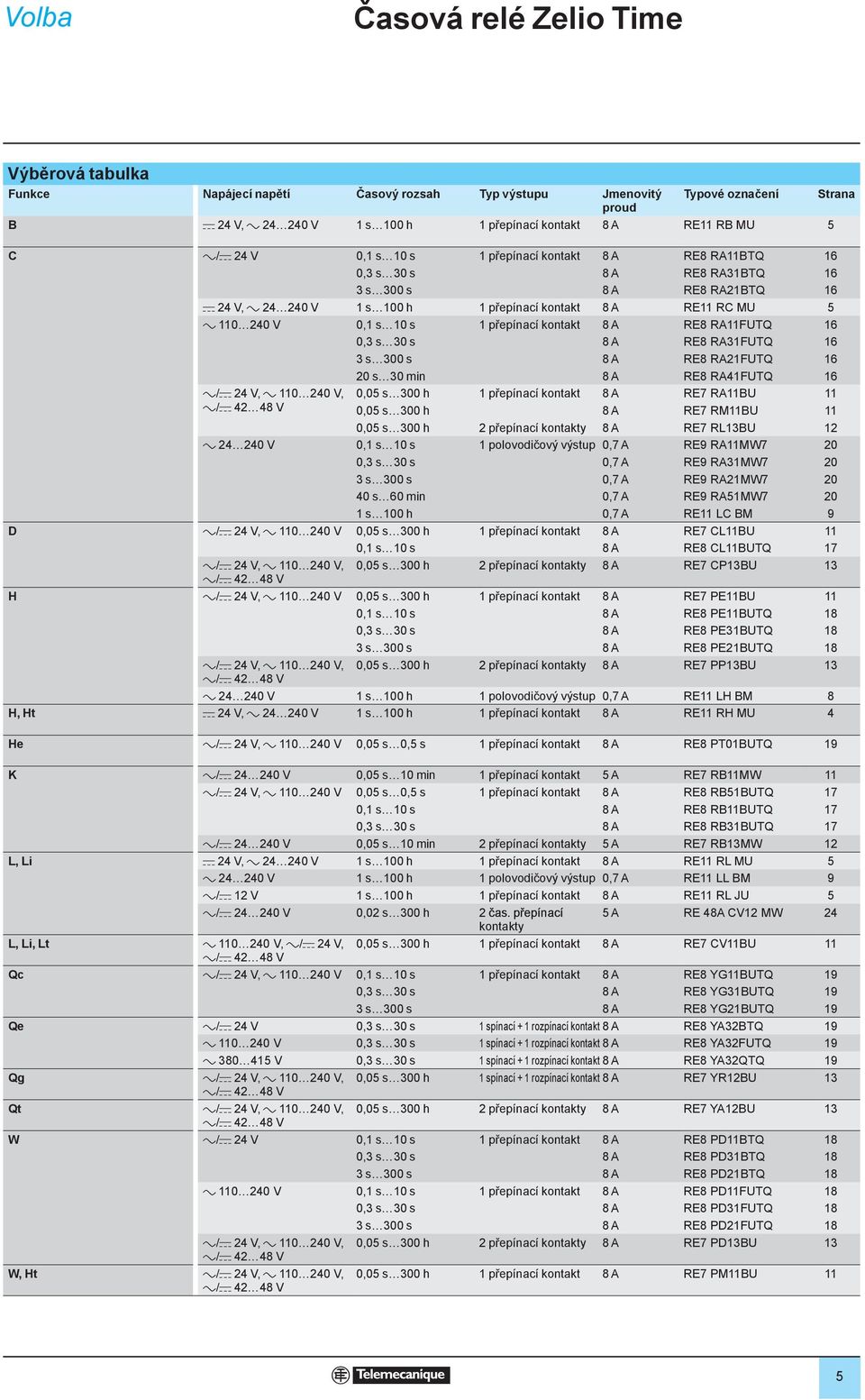

5 Volba 2 Časová relé Zelio ime 2 Výběrová tabulka Funkce Napájecí napětí Časový rozsah yp výstupu Jmenovitý proud ypové označení B c 24 V, a V 1 s 100 h 1 přepínací kontakt 8 A E11 B M 5 a/c 24 V 0,1 s 10 s 1 přepínací kontakt 8 A E8 A11BQ 16 0,3 s 30 s 8 A E8 A31BQ 16 3 s 300 s 8 A E8 A21BQ 16 c 24 V, a V 1 s 100 h 1 přepínací kontakt 8 A E11 M 5 a V 0,1 s 10 s 1 přepínací kontakt 8 A E8 A11FQ 16 0,3 s 30 s 8 A E8 A31FQ 16 3 s 300 s 8 A E8 A21FQ s 30 min 8 A E8 A41FQ 16 a/c 24 V, a V, 0,05 s 300 h 1 přepínací kontakt 8 A E7 A11B 11 0,05 s 300 h 8 A E7 M11B 11 0,05 s 300 h 2 přepínací kontakty 8 A E7 L13B 12 a V 0,1 s 10 s 1 polovodičový výstup 0,7 A E9 A11MW7 20 0,3 s 30 s 0,7 A E9 A31MW s 300 s 0,7 A E9 A21MW s 60 min 0,7 A E9 A51MW s 100 h 0,7 A E11 L BM 9 D a/c 24 V, a V 0,05 s 300 h 1 přepínací kontakt 8 A E7 L11B 11 0,1 s 10 s 8 A E8 L11BQ 17 a/c 24 V, a V, 0,05 s 300 h 2 přepínací kontakty 8 A E7 P13B 13 H a/c 24 V, a V 0,05 s 300 h 1 přepínací kontakt 8 A E7 PE11B 11 0,1 s 10 s 8 A E8 PE11BQ 18 0,3 s 30 s 8 A E8 PE31BQ 18 3 s 300 s 8 A E8 PE21BQ 18 a/c 24 V, a V, 0,05 s 300 h 2 přepínací kontakty 8 A E7 PP13B 13 a V 1 s 100 h 1 polovodičový výstup 0,7 A E11 LH BM 8 H, Ht c 24 V, a V 1 s 100 h 1 přepínací kontakt 8 A E11 H M 4 He a/c 24 V, a V 0,05 s 0,5 s 1 přepínací kontakt 8 A E8 P01BQ 19 Strana K a/c V 0,05 s 10 min 1 přepínací kontakt 5 A E7 B11MW 11 a/c 24 V, a V 0,05 s 0,5 s 1 přepínací kontakt 8 A E8 B51BQ 17 0,1 s 10 s 8 A E8 B11BQ 17 0,3 s 30 s 8 A E8 B31BQ 17 a/c V 0,05 s 10 min 2 přepínací kontakty 5 A E7 B13MW 12 L, Li c 24 V, a V 1 s 100 h 1 přepínací kontakt 8 A E11 L M 5 a V 1 s 100 h 1 polovodičový výstup 0,7 A E11 LL BM 9 a/c 12 V 1 s 100 h 1 přepínací kontakt 8 A E11 L J 5 a/c V 0,02 s 300 h 2 čas. přepínací 5 A E 48A V12 MW 24 kontakty L, Li, Lt a V, a/c 24 V, 0,05 s 300 h 1 přepínací kontakt 8 A E7 V11B 11 Qc a/c 24 V, a V 0,1 s 10 s 1 přepínací kontakt 8 A E8 YG11BQ 19 0,3 s 30 s 8 A E8 YG31BQ 19 3 s 300 s 8 A E8 YG21BQ 19 Qe a/c 24 V 0,3 s 30 s 1 spínací + 1 rozpínací kontakt 8 A E8 YA32BQ 19 a V 0,3 s 30 s 1 spínací + 1 rozpínací kontakt 8 A E8 YA32FQ 19 a V 0,3 s 30 s 1 spínací + 1 rozpínací kontakt 8 A E8 YA32QQ 19 Qg a/c 24 V, a V, 0,05 s 300 h 1 spínací + 1 rozpínací kontakt 8 A E7 Y12B 13 Qt a/c 24 V, a V, 0,05 s 300 h 2 přepínací kontakty 8 A E7 YA12B 13 W a/c 24 V 0,1 s 10 s 1 přepínací kontakt 8 A E8 PD11BQ 18 0,3 s 30 s 8 A E8 PD31BQ 18 3 s 300 s 8 A E8 PD21BQ 18 a V 0,1 s 10 s 1 přepínací kontakt 8 A E8 PD11FQ 18 0,3 s 30 s 8 A E8 PD31FQ 18 3 s 300 s 8 A E8 PD21FQ 18 a/c 24 V, a V, 0,05 s 300 h 2 přepínací kontakty 8 A E7 PD13B 13 W, Ht a/c 24 V, a V, 0,05 s 300 h 1 přepínací kontakt 8 A E7 PM11B 11 5

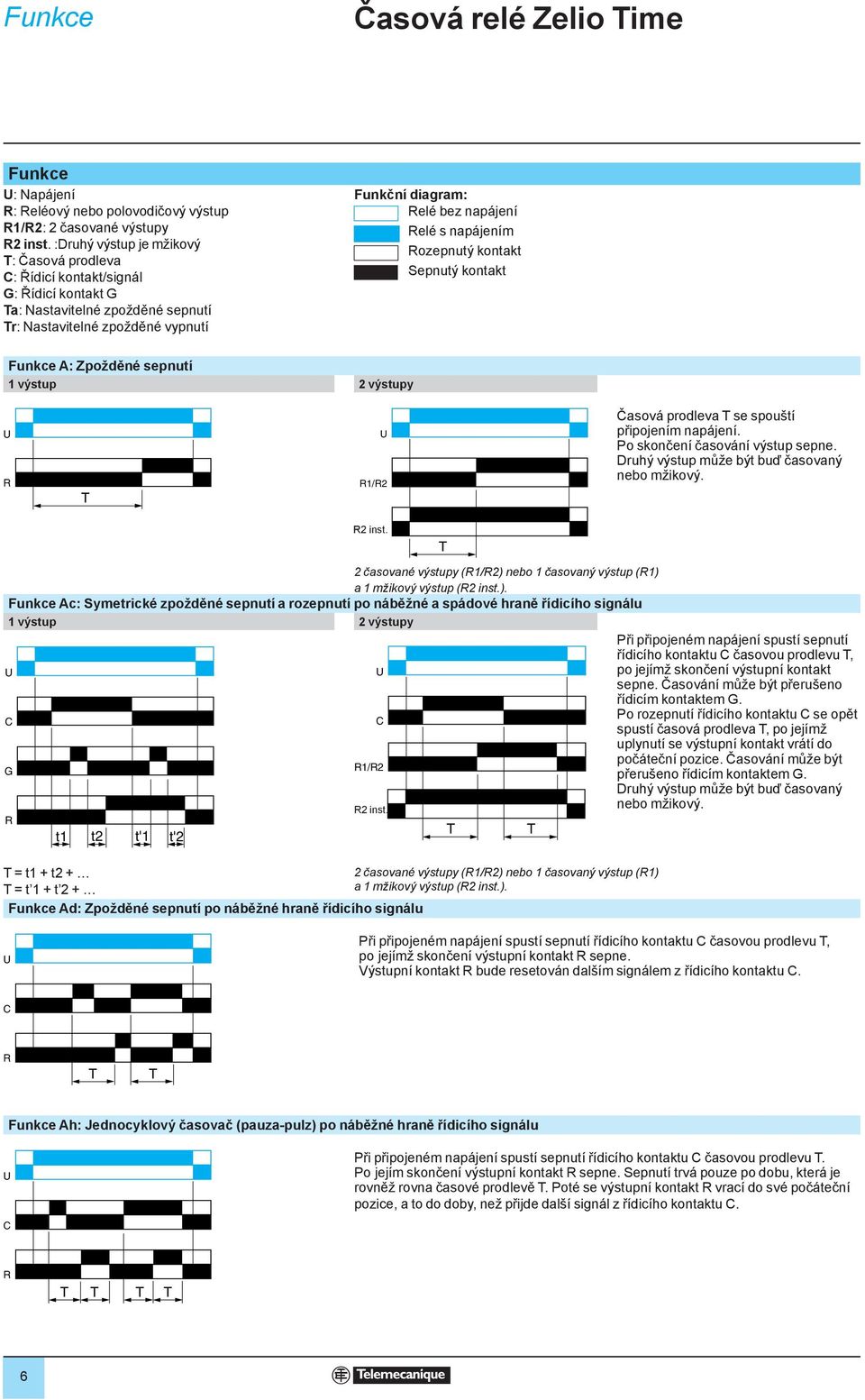

6 Funkce 2 Časová relé Zelio ime 2 Funkce : Napájení : eléový nebo polovodičový výstup 1/2: 2 časované výstupy 2 inst. :Druhý výstup je mžikový : Časová prodleva : Řídicí kontakt/signál G: Řídicí kontakt G a: Nastavitelné zpožděné sepnutí r: Nastavitelné zpožděné vypnutí Funkční diagram: elé bez napájení elé s napájením ozepnutý kontakt Sepnutý kontakt Funkce A: Zpožděné sepnutí 1/2 Časová prodleva se spouští připojením napájení. Po skončení časování výstup sepne. 2 inst. 2 časované výstupy (1/2) nebo 1 časovaný výstup (1) a 1 mžikový výstup (2 inst.). Funkce Ac: Symetrické zpožděné sepnutí a rozepnutí po náběžné a spádové hraně řídicího signálu G 1/2 2 inst. Při připojeném napájení spustí sepnutí řídicího kontaktu časovou prodlevu, po jejímž skončení výstupní kontakt sepne. Časování může být přerušeno řídicím kontaktem G. Po rozepnutí řídicího kontaktu se opět spustí časová prodleva, po jejímž uplynutí se výstupní kontakt vrátí do počáteční pozice. Časování může být přerušeno řídicím kontaktem G. t1 t2 t'1 t'2 = t1 + t2 + 2 časované výstupy (1/2) nebo 1 časovaný výstup (1) = t 1 + t 2 + a 1 mžikový výstup (2 inst.). Funkce Ad: Zpožděné sepnutí po náběžné hraně řídicího signálu Při připojeném napájení spustí sepnutí řídicího kontaktu časovou prodlevu, po jejímž skončení výstupní kontakt sepne. Výstupní kontakt bude resetován dalším signálem z řídicího kontaktu. Funkce Ah: Jednocyklový časovač (pauza-pulz) po náběžné hraně řídicího signálu Při připojeném napájení spustí sepnutí řídicího kontaktu časovou prodlevu. Po jejím skončení výstupní kontakt sepne. Sepnutí trvá pouze po dobu, která je rovněž rovna časové prodlevě. Poté se výstupní kontakt vrací do své počáteční pozice, a to do doby, než přijde další signál z řídicího kontaktu. 6

7 Funkce Časová relé Zelio ime 2 Funkce Ak: Asymetrické zpožděné sepnutí a rozepnutí po náběžné a spádové hraně řídicího signálu Při připojeném napájení spustí sepnutí řídicího kontaktu časovou prodlevu a. Po jejím skončení výstupní kontakt sepne. Časování může být přerušeno řídicím kontaktem G. ozepnutí řídicího kontaktu spustí druhou časovou prodlevu r, po jejímž uplynutí se výstupní kontakt vrátí do počáteční pozice. Časování může být přerušeno řídicím kontaktem G. G t1 t2 t'1 t'2 a = t1 + t2 + r = t 1 + t 2 + Funkce At: Zpožděné sepnutí po spádové hraně řídicího signálu (s pamětí) Při připojeném napájení první rozepnutí řídicího kontaktu spustí časování. Časování může být přerušeno kdykoliv řídicí kontakt sepne. Když celková doba vypnutí řídicího kontaktu dosáhne délky přednastavené hodnoty, výstupní kontakt sepne. t1 t2 = t1 + t2 + Funkce Aw: Zpožděné sepnutí po připojení napájení nebo po spádové hraně řídicího signálu Časová prodleva je spuštěna připojením napájení. Po jejím uplynutí výstupní kontakt sepne. Sepnutí řídicího kontaktu způsobí rozepnutí výstupu. ozepnutí řídicího kontaktu znovu spustí časování, po jehož uplynutí výstup sepne. Funkce B: Zpožděné vypnutí po náběžné hraně řídicího signálu Při připojeném napájení náběžná hrana signálu z řídicího kontaktu spustí časovou prodlevu. Výstupní kontakt je sepnutý po celou dobu trvání časování, po jejím skončení se vrátí do původního stavu. Funkce Bw: Impulz po náběžné i spádové hraně řídicího signálu Sepnutí i rozepnutí řídicího kontakt způsobí sepnutí výstupního kontaktu na dobu. 7

8 Funkce 2 Časová relé Zelio ime 2 Funkce : Zpožděné vypnutí s časováním po spádové hraně řídicího signálu 1/2 Při připojeném napájení sepnutí řídicího kontaktu způsobí sepnutí výstupního kontaktu. ozepnutí řídicího kontaktu spustí časovou prodlevu, po jejímž uplynutí se výstupní kontakt vrátí do své počáteční polohy. 2 inst. 2 časované výstupy (1/2) nebo 1 časovaný výstup (1) a 1 mžikový výstup (2 inst.). Funkce D: Symetrický cyklovač začínající pauzou 1/2 Opakující se cyklus se dvěma časovými periodami stejné délky a výstupem, měnícím stav na konci každé z nich. 2 inst. 2 časované výstupy (1/2) nebo 1 časovaný výstup (1) a 1 mžikový výstup (2 inst.). Funkce Di: Symetrický cyklovač začínající pulzem 1/2 Opakující se cyklus se dvěma časovými periodami stejné délky a výstupem, měnícím stav na konci každé z nich. 2 inst. 2 časované výstupy (1/2) nebo 1 časovaný výstup (1) a 1 mžikový výstup (2 inst.). Funkce H: Zpožděné vypnutí po připojení napájení 1/2 Připojení napájení sepne výstupní kontakt a zároveň spustí časovou prodlevu, po jejímž uplynutí se výstupní kontakt vrátí do své počáteční polohy. 2 inst. 2 časované výstupy (1/2) nebo 1 časovaný výstup (1) a 1 mžikový výstup (2 inst.). 8

9 Funkce 2 Časová relé Zelio ime 2 Funkce He: Impulz po vypnutí napájení Vypnutí napájení sepne výstupní kontakt na dobu. > 80 ms 80 ms < Funkce Ht: Zpožděné vypnutí po připojení napájení (s pamětí) Připojení napájení sepne výstupní kontakt na dobu, po jejímž uplynutí se výstupní kontakt vrátí do počáteční pozice. Náběžná hrana signálu z řídicího kontaktu opět sepne výstup. Časová prodleva je aktivována, pouze když je řídicí kontakt vypnutý. Výstupní kontakt nerozepne, dokud celkový součet časů vypnutí kontaktu nedosáhne přednastavené hodnoty. t1 t2 = t1 + t2 + Funkce K: Zpožděné vypnutí s časováním po vypnutí napájení (bez pomocného napětí) Výstupní kontakt sepne při připojení napájení a nerozepne dříve, než po uplynutí časové prodlevy, která je spuštěna vypnutím napájení. 1 2 Funkce L: Asymetrický cyklovač začínající pauzou Opakující se cyklus složený ze dvou nezávisle nastavených časových prodlev a a r. Každá perioda odpovídá jinému stavu výstupního kontaktu. r a Funkce Li: Asymetrický cyklovač začínající pulzem Opakující se cyklus složený ze dvou nezávisle nastavených časových prodlev a a r. Každá perioda odpovídá jinému stavu výstupního kontaktu. a r Funkce Lt: Asymetrický cyklovač začínající pauzou (s pamětí) Opakující se cyklus složený ze dvou nezávisle nastavených časových prodlev a a r. Každá perioda odpovídá jinému stavu výstupního kontaktu. Řídicí kontakt G může být použit k přerušení časových period a a r. G t1 t2 t'1 t'2 r = t1 + t2 + a = t 1 + t 2 + 9

10 Funkce 2 Časová relé Zelio ime 2 Funkce N: Strážce Při připojeném napájení první náběžná hrana signálu z řídicího kontaktu způsobí sepnutí výstupního kontaktu. en zůstává sepnutý tak dlouho, dokud interval mezi náběžnými hranami pulzů řídicího signálu nepřekročí nastavenou dobu. Pak se výstupní kontakt okamžitě vrátí do své počáteční pozice. Funkce O: Zpožděný strážce Připojení napájení spustí časovou prodlevu, na jejímž konci výstupní kontakt sepne. Jakmile se na řídicím kontaktu objeví náběžná hrana řídicího signálu, výstupní kontakt se vrátí do počáteční pozice, ve které setrvá tak dlouho, dokud interval mezi náběžnými hranami pulzů řídicího signálu nepřekročí nastavenou dobu. Pak výstupní kontakt okamžitě sepne. t< Funkce P: Zpožděný impulz Připojením napájení se spustí časová prodleva, na jejímž konci výstupní kontakt sepne na pevně stanovenou dobu P. P P = 500 ms Funkce Pt: Zpožděný impulz (s pamětí) Připojením napájení se spustí časová prodleva, na jejímž konci výstupní kontakt sepne na pevně stanovenou dobu P. Časová prodleva může být přerušována signálem řídicím kontaktem G. G t1 t2 P = t1 + t2 + P = 500 ms Funkce Qc: Časování hvězda-trojúhelník Připojení napájení způsobí okamžité sepnutí kontaktu Hvězda a spustí se časování. Na konci časové prodlevy kontakt Hvězda rozepne. Po uplynutí další pauzy délky 50 ms sepne kontakt rojúhelník a zůstane v sepnuté poloze. 50 ms Funkce Qe: Časování hvězda-trojúhelník Časování pro přepínání hvězda-trojúhelník s kontaktem pro přepnutí zapojení do hvězdy ms 10

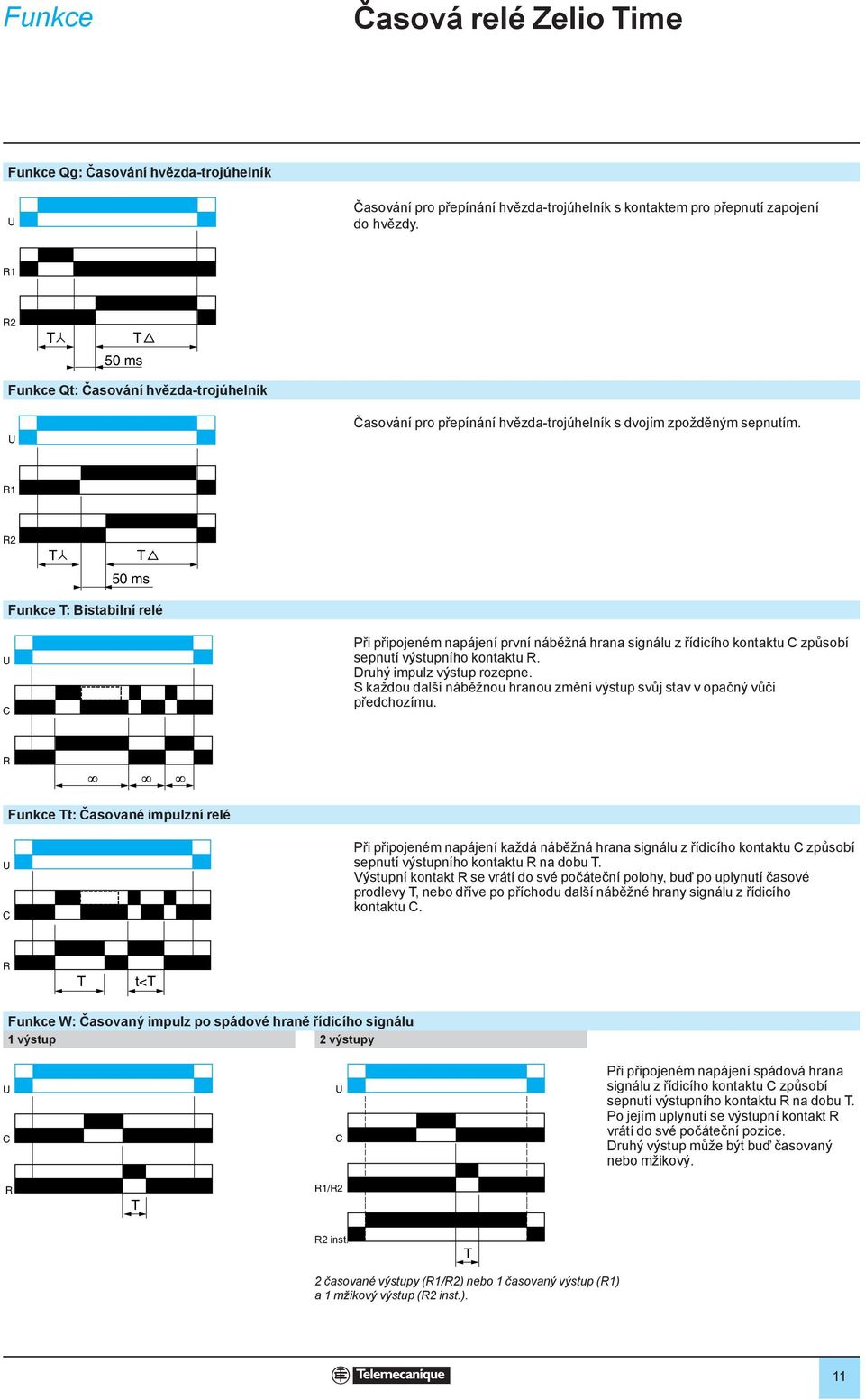

11 Funkce 2 Časová relé Zelio ime 2 Funkce Qg: Časování hvězda-trojúhelník Časování pro přepínání hvězda-trojúhelník s kontaktem pro přepnutí zapojení do hvězdy ms Funkce Qt: Časování hvězda-trojúhelník Časování pro přepínání hvězda-trojúhelník s dvojím zpožděným sepnutím ms Funkce : Bistabilní relé Při připojeném napájení první náběžná hrana signálu z řídicího kontaktu způsobí sepnutí výstupního kontaktu. Druhý impulz výstup rozepne. S každou další náběžnou hranou změní výstup svůj stav v opačný vůči předchozímu. Funkce t: Časované impulzní relé Při připojeném napájení každá náběžná hrana signálu z řídicího kontaktu způsobí sepnutí výstupního kontaktu na dobu. Výstupní kontakt se vrátí do své počáteční polohy, buď po uplynutí časové prodlevy, nebo dříve po příchodu další náběžné hrany signálu z řídicího kontaktu. t< Funkce W: Časovaný impulz po spádové hraně řídicího signálu Při připojeném napájení spádová hrana signálu z řídicího kontaktu způsobí sepnutí výstupního kontaktu na dobu. Po jejím uplynutí se výstupní kontakt vrátí do své počáteční pozice. 1/2 2 inst. 2 časované výstupy (1/2) nebo 1 časovaný výstup (1) a 1 mžikový výstup (2 inst.). 11

12 Schneider Electric Z, s. r. o. hámova Praha 8 Zákaznické centrum el.: info@cz.schneider-electric.com S
