1 SPŠSTAVEBNÍČeskéBudějovice MAPOVÁNÍ JS pro S2G a G1Z TERÉN 3 další terénní tvary! POZOR! Prezentace obsahuje plnoplošné barevné obrázky a fotografie nevhodné a neekonomické pro tisk!

2 Výběr z NAUKY O TERÉNU Definice pojmů (co je to terén a co terénní reliéf ) Vznik terénního reliéfu Vyjádření terénního reliéfu v mapách Rozbor terénu Terénní tvary Typy terénu Tvorba výškopisu zásady, volba podrobných bodů, mapování a výškopisný náčrt Konstrukce vrstevnic

3 TERÉNNÍTVARY Tvary údolí s rovným dnem jazykovité s vhloubeným dnem Tvary v údolních rovinách terénní vlny a náplavové hřbety ravena uzavřené prohlubně

4 TVARY ÚDOLÍ Dlouhodobá a trvalá činnost vody vytvořila na zemském povrchu rozsáhlou síť údolí s vodními toky. Jedno údolí svými rozměry v kraji obvykle převládá, shromažďuje a odvádí z kraje všechnu vodu tj. hlavní údolí. Síť okolních údolí, které do něj ústí vedlejší údolí. Hlavní údolí má nejmenší spád a je nejhlubší. Všechna údolí jsou od sebe odděleny mezilehlými vyvýšeninami. Údolí se posuzuje podle tvaru dna a přechodu úbočí do údolí.

5 Beskydy (ZM 50)

6 Vsetínsko, Javorníky (ZM 100)

7 ÚDOLÍ S ROVNÝM DNEM Dno tvoří rovná plocha ohraničená viditelnými úpatnicemi Vodu odvádí vodní toky nebo menší vhloubené tvary (rýha, výmol)

8

9 ÚDOLÍJAZYKOVITÉ Dno tvoří vypuklá plochu, která je také ohraničena viditelnými úpatnicemi. Vrstevnice se na nich lomí nebo ohýbají a v ploše dna se tvoří vypuklé křivky

10 ÚDOLÍS VHLOBENÝM DNEM podle tvaru vhloubené plochy jde o úžlabinu nebo údolní zářez úžlabina

11 údolís vhloubeným dnem -ÚŽLABINA Dno je širší a vhloubené. Přechod do úbočí je pozvolný, úpatnice nejsou viditelné a splývají s údolnicí. Vrstevnice jsou vhloubené křivky

12 údolí s vhloubeným dnem ÚDOLNÍ ZÁŘEZ Ostře se stýkají úbočí na údolnici. Vrstevnice se na údolnici lomí také ostře.

13 TVARY V ÚDOLNÍCH ROVINÁCH Tvar údolí závisí na spádu vodního toku, který údolím protéká. Horní tok se vyznačuje velkým spádem, údolí má tvar údolního zářezu nebo úžlabiny. Na středním toku je spád mírnější (v řece více vody, řeka vytváří meandry). Dolní tok má mírný spád, údolí je široké a rovné nazývaný úval. V údolních rovinách se vyskytují další terénní tvary.

14 TERÉNNÍVLNY A NÁPLAVOVÉHŘBETY nízké vodorovné tvary, kde úbočí přechází do přilehlého terénu v místě zaoblených hran. Náplavové ostrovy vznikají usazováním unášeného materiálu v místech s malým spádem.

15 RAVENA Raveny jsou břehy bývalých řečišť. Bývají to rozsáhlé, členité, nízké srázy, obvykle s ostrými hranami, které se vyskytují v údolích s širokým dnem podél větších toků. Bývají velmi křivolaké Terénní vlny a raveny se v mapách vel. měř. znázorňují vrstevnicemi nebo šrafami

16 UZAVŘENÉPROHLUBNĚ Mohou být několik metrů hluboké, okrouhlé nebo protáhlého tvaru, obvykle se zaobleným přechodem do přilehlých ploch. Dno bývá ploché

17 TERÉNNÍTVARY tvary umělé terénní stupně výkopy a násypy přehrady, hráze, zavodňovací kanály haldy kuželové nebo nepravidelné povrchové doly, kamenolomy, pískovny, hliniště

18 TVARY UMĚLÉ vznikají lidskou činností (stavební, těžební) Vyznačují se většinou poměrně pravidelnou tvarovou kostrou jsou již tak navrhovány projektem Prvky nové výstavby tzn. jsou předmětem zaměření pro GDSPS nebo zaměření podkladů pro projekt v oblasti IG

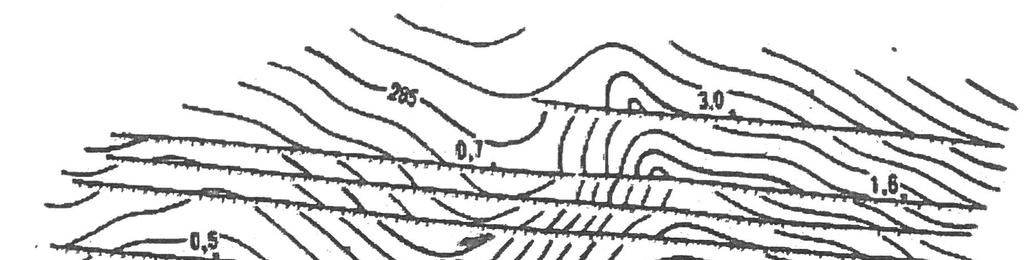

19 TERÉNNÍSTUPNĚ Vytvářejí se v zemědělsky obdělávané krajině kvůli zabránění splavování ornice a pro jednodušší obdělávání ve svažitém terénu. Vytvářejí se ale také jako tvarování svahu uměle vytvořeného zářezu nebo násypu nebo pro předmět další výstavby

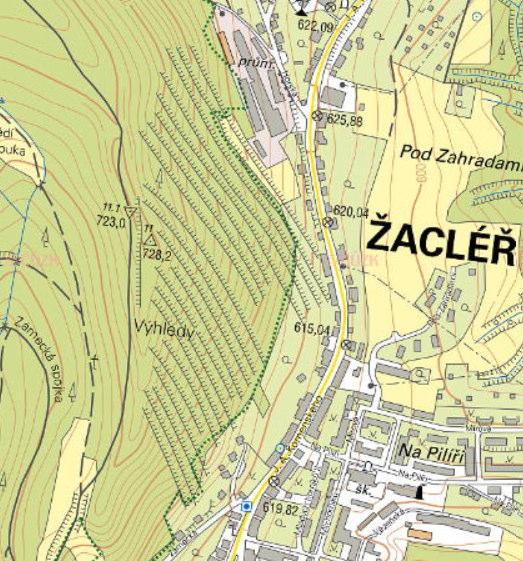

20 TERÉNNÍSTUPNĚ

21 VÝKOPY A NÁSYPY Budují se podél komunikací (železnic, silnic, dálnic aj.) kvůli vhodnému podélnému profilu liniové stavby. Je třeba také dbát na vzájemnou bilanci výkopů a násypů zeminy v určité lokalitě. Často jde o dosti vysoké stavby, které výrazně mění ráz krajiny

22 násyp dálnice D3 výška 12m

23

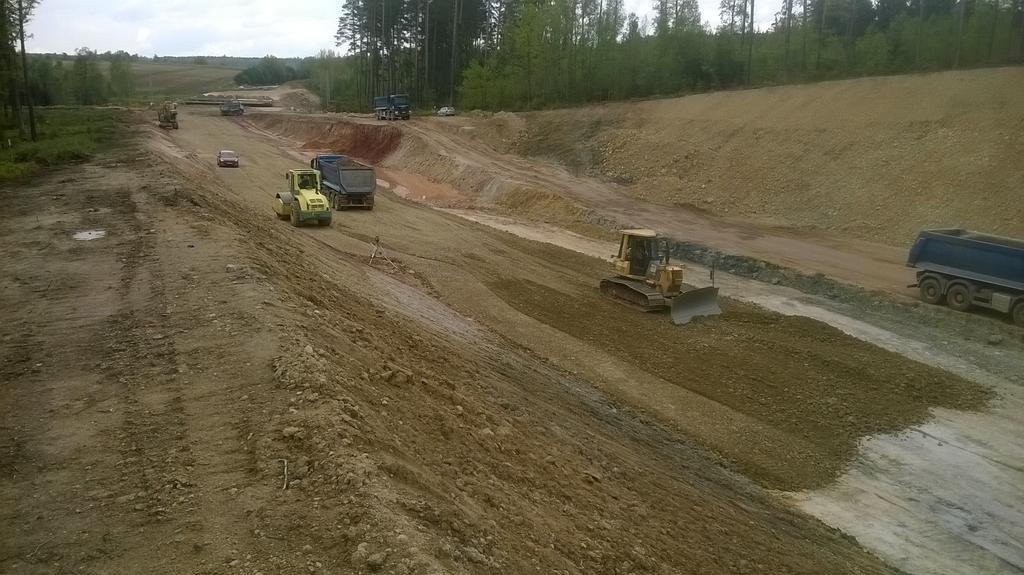

24 budování dálnice D3 v zářezu

25 zářez dálnice D3 hloubka 10m

26 zářez D3 ve stávajícím svahu (převýšení 25m)

27

28 PŘEHRADY, HRÁZE, ZAVODŇOVACÍKANÁLY Obvykle jde o terénní tvary s ostrými hranami a rovnoměrným spádem. Zobrazují se vrstevnicemi nebo šrafami.

29 HALDY KUŽELOVÉ NEBO NEPRAVIDELNÉ v blízkosti hlubinných dolů

30 POVRCHOVÉDOLY, KAMENOLOMY, PÍSKOVNY, HLINIŠTĚ Rozsáhlé prostory narušené těžbou s různě tvarovanými svahy a nepravidelným dnem. Vrstevnice bývají nepravidelné, často se používají pouze pomocné vrstevnice pokud je zařízení ještě v provozu a tvar se stále mění.

31

32 Zdroje informacía ilustrací [1] CÍSAŘ, Jan, František BOGUSZAK a Josef JANEČEK. Mapování. 3. nezměněné vydání. Praha: Kartografie, n. p., ISBN /64-II/3. [2] Základní mapa ČR 1 : (WMTS) Geoportál ČÚZK Dostupné z: [3] Textové materiály k předmětu Mapování SPŠ STAVEBNÍ ČB
