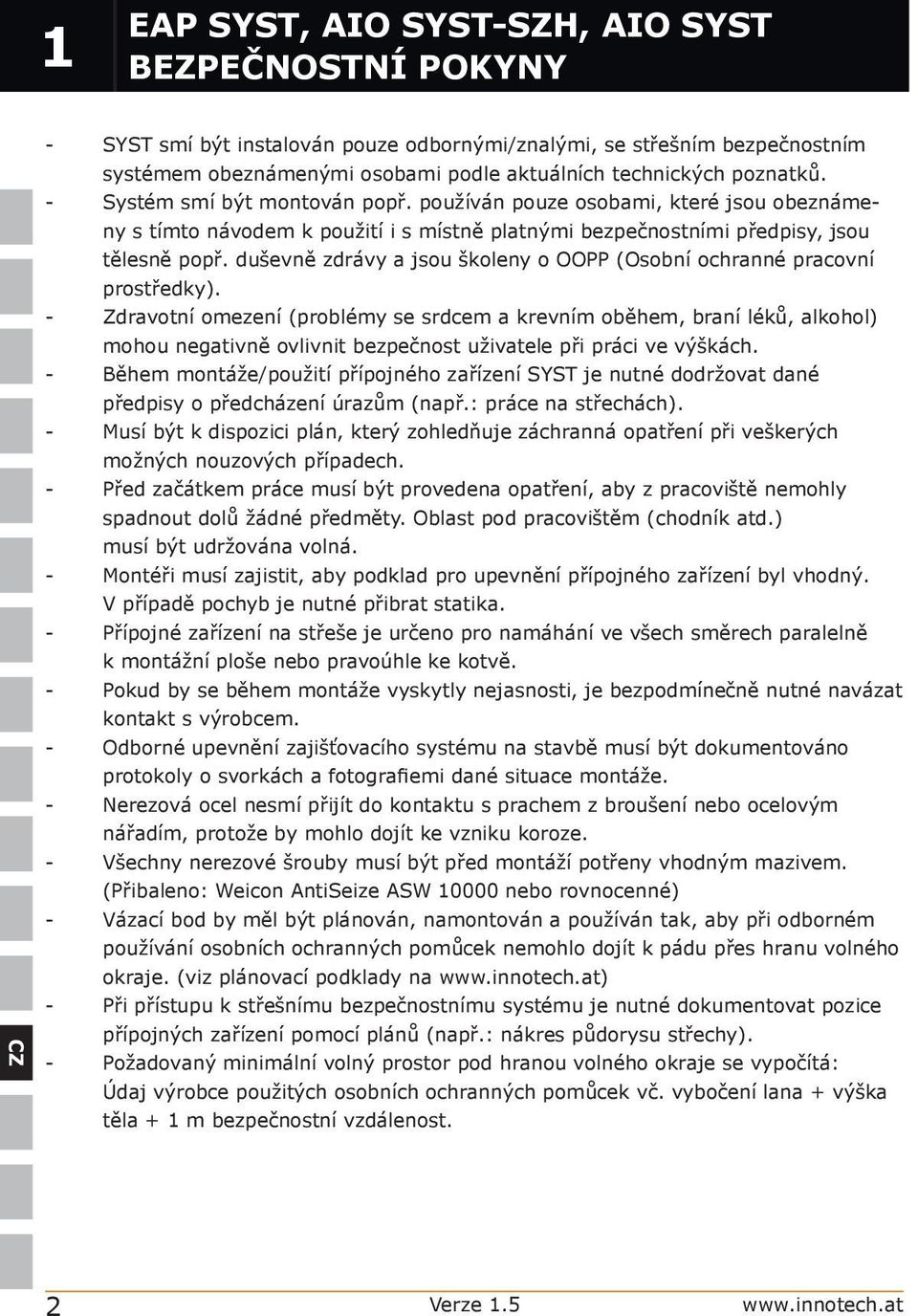

2 1 EAP SYST, AIO SYST-SZH, AIO SYST BEZPEČNOSTNÍ POKYNY SYST smí být instalován pouze odbornými/znalými, se střešním bezpečnostním systémem obeznámenými osobami podle aktuálních technických poznatků. Systém smí být montován popř. používán pouze osobami, které jsou obeznámeny s tímto návodem k použití i s místně platnými bezpečnostními předpisy, jsou tělesně popř. duševně zdrávy a jsou školeny o OOPP (Osobní ochranné pracovní prostředky). Zdravotní omezení (problémy se srdcem a krevním oběhem, braní léků, alkohol) mohou negativně ovlivnit bezpečnost uživatele při práci ve výškách. Během montáže/použití přípojného zařízení SYST je nutné dodržovat dané předpisy o předcházení úrazům (např.: práce na střechách). Musí být k dispozici plán, který zohledňuje záchranná opatření při veškerých možných nouzových případech. Před začátkem práce musí být provedena opatření, aby z pracoviště nemohly spadnout dolů žádné předměty. Oblast pod pracovištěm (chodník atd.) musí být udržována volná. Montéři musí zajistit, aby podklad pro upevnění přípojného zařízení byl vhodný. V případě pochyb je nutné přibrat statika. Přípojné zařízení na střeše je určeno pro namáhání ve všech směrech paralelně k montážní ploše nebo pravoúhle ke kotvě. Pokud by se během montáže vyskytly nejasnosti, je bezpodmínečně nutné navázat kontakt s výrobcem. Odborné upevnění zajišťovacího systému na stavbě musí být dokumentováno protokoly o svorkách a fotografiemi dané situace montáže. Nerezová ocel nesmí přijít do kontaktu s prachem z broušení nebo ocelovým nářadím, protože by mohlo dojít ke vzniku koroze. Všechny nerezové šrouby musí být před montáží potřeny vhodným mazivem. (Přibaleno: Weicon AntiSeize ASW nebo rovnocenné) Vázací bod by měl být plánován, namontován a používán tak, aby při odborném používání osobních ochranných pomůcek nemohlo dojít k pádu přes hranu volného okraje. (viz plánovací podklady na ) Při přístupu k střešnímu bezpečnostnímu systému je nutné dokumentovat pozice přípojných zařízení pomocí plánů (např.: nákres půdorysu střechy). Požadovaný minimální volný prostor pod hranou volného okraje se vypočítá: Údaj výrobce použitých osobních ochranných pomůcek vč. vybočení lana + výška těla + 1 m bezpečnostní vzdálenost. 2 Verze 1.5

3 EAP SYST, AIO SYST-SZH, AIO SYST BEZPEČNOSTNÍ POKYNY 1 Upevnění na SYST se provádí skrz závěsné oko vždy pomocí karabiny a musí být používáno s osobními ochrannými pomůckami podle EN 361 (záchytný popruh) a EN 363 (záchytný systém). Pro vodorovné použití smí být použity pouze spojovací prostředky, které jsou pro tento účel vhodné a testované pro příslušné provedení hrany (ostré hrany, trapézový plech, ocelový nosník, beton atd.). Kombinací jednotlivých prvků uvedených vybavení může vznikat nebezpečí, protože může dojít k negativnímu ovlivnění bezpečné funkce některého prvku. (Respektujte dané návody k použití!) Před použitím je nutné vizuální kontrolou prověřit celý zajišťovací systém z hlediska zjevných nedostatků (např.: volné šroubové spoje, deformace, opotřebení, koroze, vadné střešní těsnění atd.). Pokud existují pochyby o bezpečné funkci zajišťovacího systému, je nutné nechat jej zkontrolovat znalcem (písemná dokumentace). Celé bezpečnostní zařízení musí být nejméně jednou ročně podrobováno kontrole prostřednictvím znalce. Kontrola prostřednictvím znalce musí být dokumentována v protokolu o zkoušce. Po zatížení pádem musí být další používání celého zajišťovacího systému zastaveno a provedena kontrola znalcem (dílčí prvky, upevnění na podkladu atd.). SYST byl vyvinut pro zajištění osob a nesmí být používán k jiným účelům. Nikdy na zajišťovací systém nezavěšujte nedefinovaná břemena. Při síle větru nad běžnou míru již zajišťovací systémy nesmí být používány. Po silných bouřích je před dalším použitím zajišťovacího systému nutné zkontrolovat plechovou střechu (podklad). Na schváleném přípojném zařízení nesmí být prováděny žádné změny. U šikmých střešních ploch musí být vhodnými zařízeními pro záchyt sněhu zabráněno sklouzávání vrstvy sněhu (led, sníh). Při přenechání zajišťovacího systému externím pracovníkům je nutné nechat si písemně potvrdit porozumění těmto návodům k instalaci a použití. Pokud se vybavení prodává do jiné země, musí být poskytnut návod k instalaci a použití v jazyku dané země! Ze statických důvodů musí být dodrženy okrajové vzdálenosti ke konci střešního pruhu min. 1,50 m. > 1,50 m > 1,50 m > 1,50 m > 1,50 m Verze 1.5 3

4 2 EAP SYST, AIO SYST-SZH POUŽITÍ Schválen jako vázací bod na plochých nebo mírně skloněných střechách pro 3 osoby (včetně 1 osoby pro poskytnutí první pomoci). (EAP SYST) Nebo jako upevňovací bod vloženého držáku lana (není součástí dodávky) v horizontálním lanovém systému INNOTECH dle EN 795:1996 třída C. (AIO SYST-SZH) Vhodný pro následující systémy ochrany proti pádu dle EN 363:2008 Zádržné systémy Poziční systémy pracoviště Záchytné systémy Záchranné systémy Pro bezpečné použití je nutné respektovat údaje výrobců osobních ochranných prostředků. 2 Schválen jako upevňovací bod na plochých nebo šikmých střechách pro koncové a rohové body i vložené lanové držáky (nejsou součástí dodávky) v horizontálním lanovém systému INNOTECH dle EN 795:1996 třída C. Vhodný pro následující systémy ochrany proti pádu dle EN 363:2008 Zádržné systémy Poziční systémy pracoviště Záchytné systémy Záchranné systémy Pro bezpečné použití je nutné respektovat údaje výrobců osobních ochranných prostředků. Schválen jako upevňovací bod na plochých a šikmých střechách pro INNOTECH SPAR-10. S příslušným označením vhodný také pro slaňování: Systém pro přístup s lanovou podporou (EN 363:2008) 3 AIO SYST POUŽITÍ EAP, AIO SMĚRY ZATÍŽENÍ Při montáži / použití zajištění proti pádu dbejte na schválené směry zatížení! Zatížení ve směru X není povoleno! EAP SYST AIO SYST-SZH AIO SYST 4 Verze 1.5

5 EAP NORMY 4 EAP SYST byl testován a certifikován pro montáž na střechu podle EN 795:1996 třída A2. Kontrola byla provedena staticky a dynamicky na originálním podkladu. AIO NORMY 4 AIO-SZH, AIO SYST byl testován a certifikován pro montáž na střechu podle EN 795:1996 třída C. Kontrola byla provedena staticky a dynamicky na originálním podkladu. EAP, AIO MATERIÁL 5 EAP SYST: Svorkové lišty: hliník 6060; základní deska: hliník ALMg3; upevňovací šrouby / matice: nerezová ocel jakost A2; závěsné oko: nerezová ocel jakost AIO SYST-SZH, AIO SYST: Svorkové lišty: hliník 6060; základní deska: hliník ALMg3; upevňovací šrouby / matice: nerezová ocel jakost A2; EAP, AIO ROZMĚRY 6 EAP SYST AIO SYST-SZH AIO SYST Verze 1.5 5

6 7 EAP, AIO PODKLAD Základním předpokladem je podle platných norem / odborných pravidel instalovaný plech se stojatou drážkou (tloušťka plechu ocel 0,5 mm, hliník 0,7 mm), staticky nosná spodní konstrukce a použití originálních, pro střešní profil vhodných upevňovacích prostředků. U plechů s povrchovou vrstvou nesmí při montáži dojít k jejímu poškození. SYST není vhodný na měděné střechy a nesmí být používán ve spojení s měděnými odtoky. (Alternativně: INNOTECH FALZ) 8 EAP ZNAČKY A OZNAČENÍ Označení typu: EAP SYST Čísla příslušných norem: EN 795:1996 třída A DEKRA EXAM GmbH C 0158 Jméno nebo logo výrobce/distributora: INNOTECH Rok výroby a sériové číslo výrobce: 20xx xx/xxxxx Značka, že je nutné respektovat návod k použití: INNOTECH EAP SYST special designed for Stehfalz JJJJ-.. INNOTECH EAP SYST EN795:1996 Cl.A EN 795 JJJJ-.. max Aufkleber-D VÝVOJ A ODBYT: INNOTECH Arbeitsschutz GmbH, Ehrendorf 4, 4694 Ohlsdorf / Rakousko. w w w. i n n o t e c h. a t TYPOVOU ZKOUŠKU PROVEDLO NOTIFIKOVANÉ MÍSTO: DEKRA EXAM GesmbH, Dinnendahlstr. 9, Bochum, CE 0158 Typová zkouška byla provedena dle EN 795: Verze 1.5

7 AIO-SZH, AIO ZNAČKY A OZNAČENÍ 8 Označení typu: AIO SYST AIO SYST SZH Čísla příslušných norem: EN 795:1996 třída C DEKRA EXAM GmbH C 0158 Jméno nebo logo výrobce /distributora: INNOTECH Rok výroby a sériové číslo výrobce: 20xx xx/xxxxx Značka, že je nutné respektovat návod k použití: INNOTECH AIO SYST special designed for Stehfalz EN 795 JJJJ Aufkleber-A VÝVOJ A ODBYT: INNOTECH Arbeitsschutz GmbH, Ehrendorf 4, 4694 Ohlsdorf / Rakousko. w w w. i n n o t e c h. a t TYPOVOU ZKOUŠKU PROVEDLO NOTIFIKOVANÉ MÍSTO: DEKRA EXAM GesmbH, Dinnendahlstr. 9, Bochum, CE 0158 Typová zkouška byla provedena dle EN 795:1996 Verze 1.5 7

8 9 EAP SYST MONTÁŽ Nářadí potřebné pro montáž (EAP SYST, AIO SYST-SZH, AIO SYST): 1 x 1 x 0,5 mm > 2 mm 1. MONTÁŽ ZÁVĚSNÉHO OKA: EAP SYST EAP SYST 8 Verze 1.5

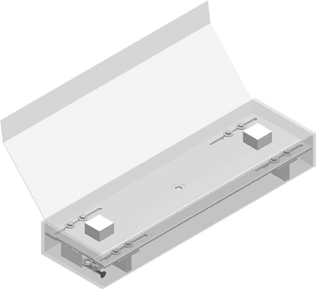

9 AIO SYST-SZH MONTÁŽ 9 Platí pouze pro školené odborné firmy! 1. AIO SYST-SZH slouží jako upevňovací bod vloženého držáku lana (není součástí dodávky) v horizontálním lanovém systému INNOTECH dle EN 795:1996 třída C. POZOR nepoužívat jako koncový nebo rohový bod! AIO SYST-SZH 0,5 mm > 2 mm Verze 1.5 9

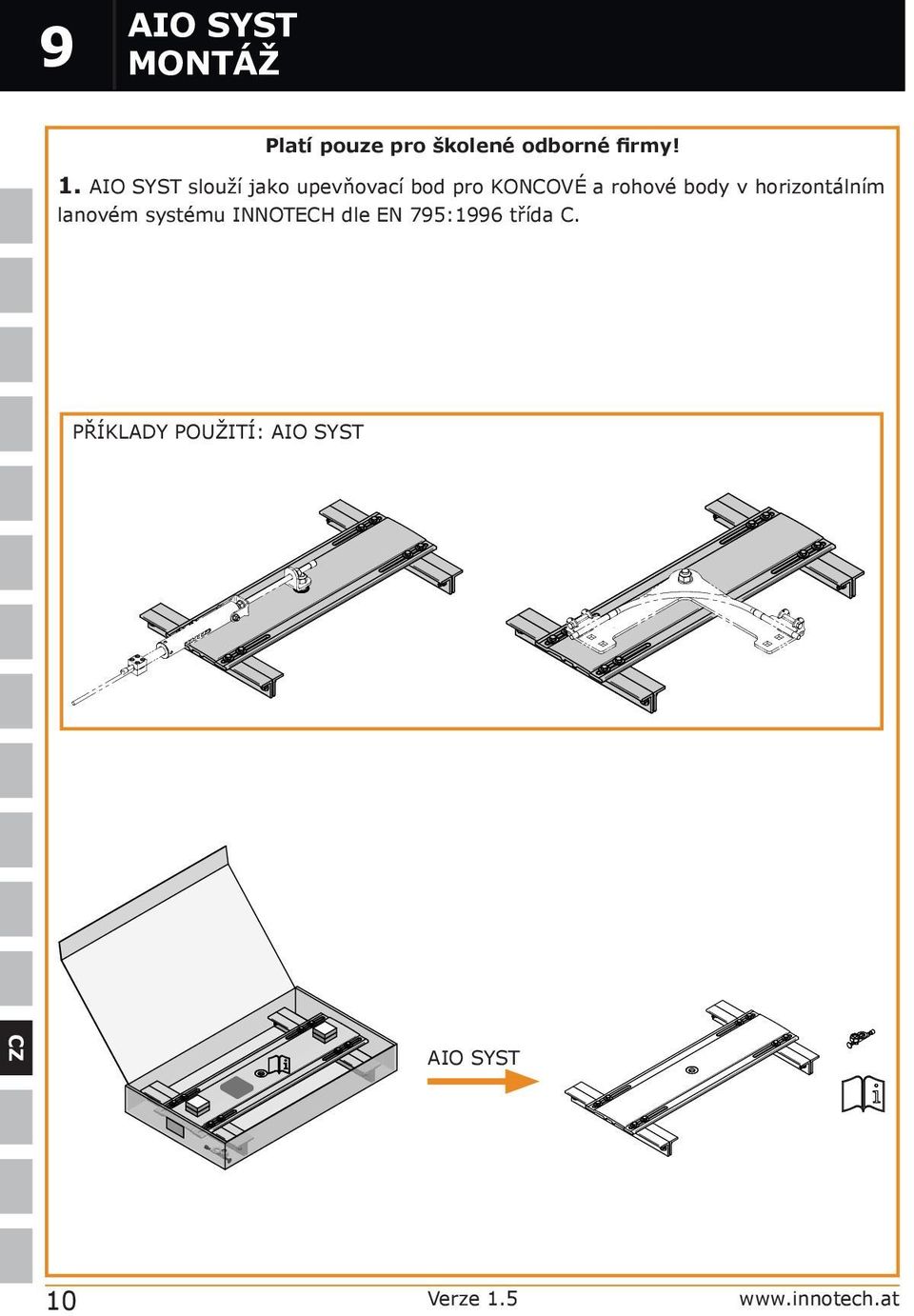

10 9 AIO SYST MONTÁŽ Platí pouze pro školené odborné firmy! 1. AIO SYST slouží jako upevňovací bod pro KONCOVÉ a rohové body v horizontálním lanovém systému INNOTECH dle EN 795:1996 třída C. PŘÍKLADY POUŽITÍ: AIO SYST AIO SYST 10 Verze 1.5

11 AIO SYST MONTÁŽ 9 > 2 mm 0,5 mm Verze

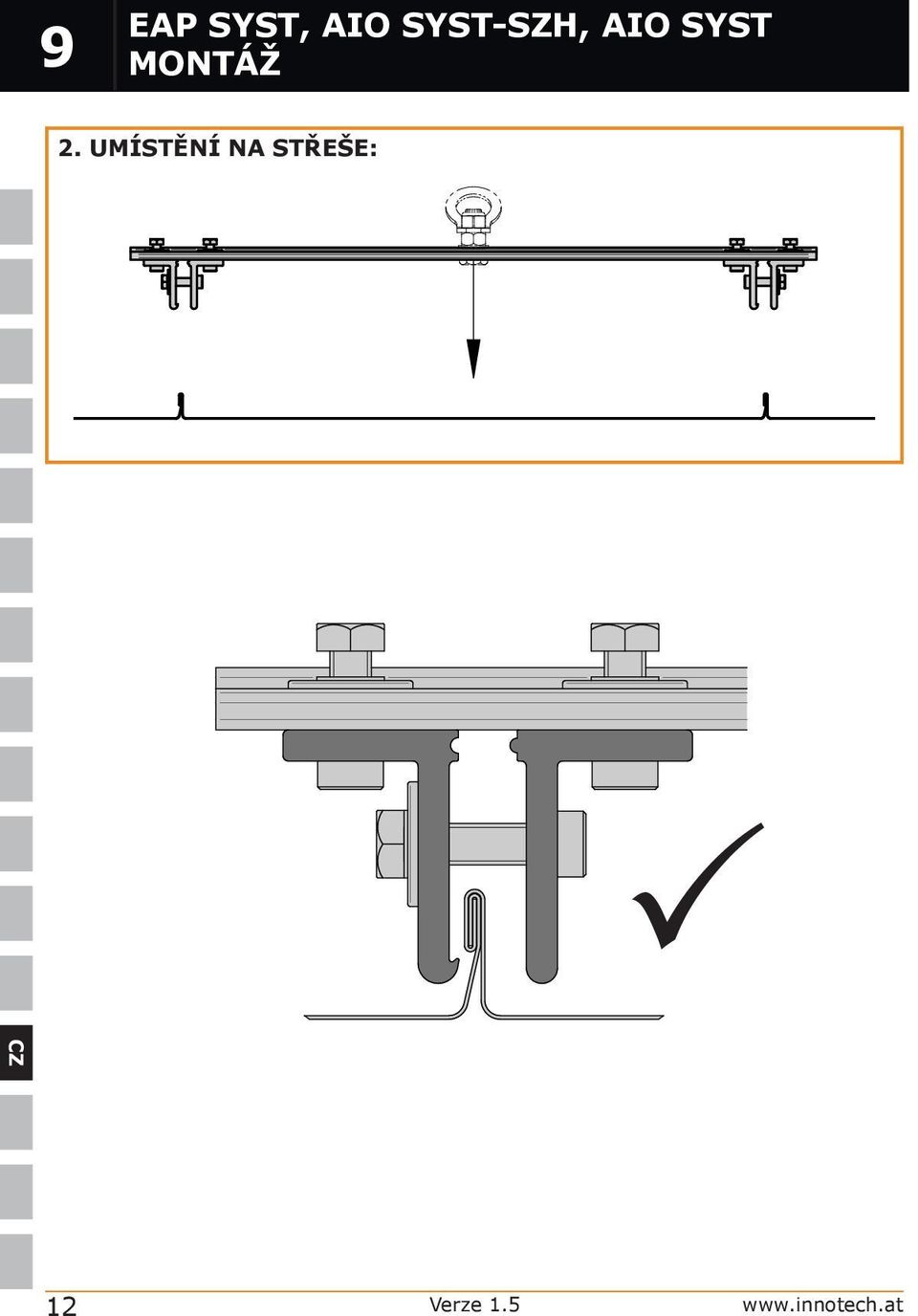

12 9 EAP SYST, AIO SYST-SZH, AIO SYST MONTÁŽ 2. UMÍSTĚNÍ NA STŘEŠE: 12 Verze 1.5

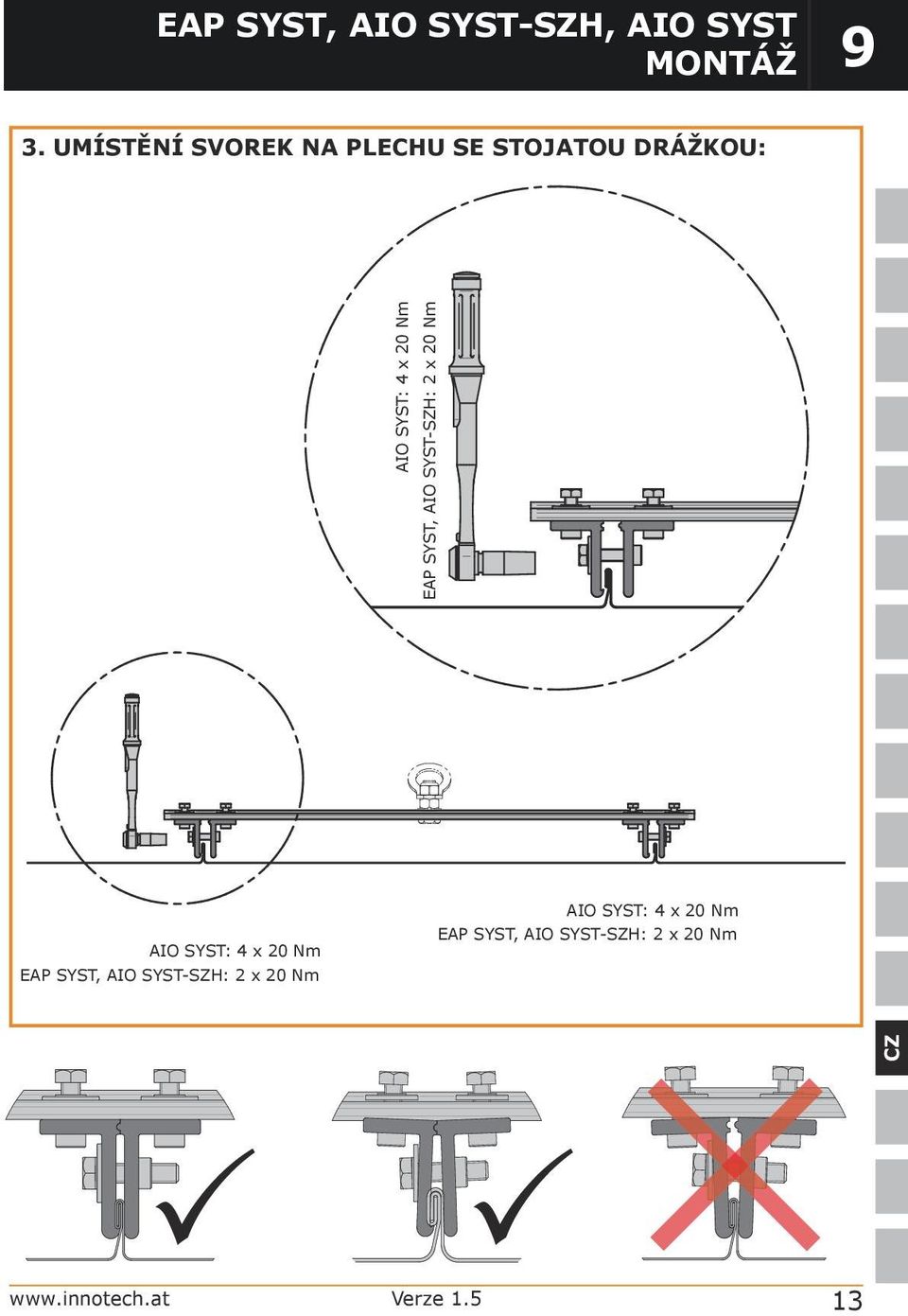

13 EAP SYST, AIO SYST-SZH, AIO SYST MONTÁŽ 9 3. UMÍSTĚNÍ SVOREK NA PLECHU SE STOJATOU DRÁŽKOU: AIO SYST: 4 x 20 Nm AIO SYST: 4 x 20 Nm EAP SYST, AIO SYST-SZH: 2 x 20 Nm AIO SYST: 4 x 20 Nm EAP SYST, AIO SYST-SZH: 2 x 20 Nm EAP SYST, AIO SYST-SZH: 2 x 20 Nm Verze

14 9 EAP SYST, AIO SYST-SZH, AIO SYST MONTÁŽ 4. SEŠROUBOVÁNÍ SVOREK SE ZÁKLADNÍ DESKOU: 4 x 20 Nm 4 x 20 Nm 4 x 20 Nm 5. HOTOVO! 14 Verze 1.5

15 EAP SYST, AIO SYST-SZH, AIO SYST MONTÁŽNÍ POZNÁMKY 9 OSTATNÍ POZNÁMKY: Verze

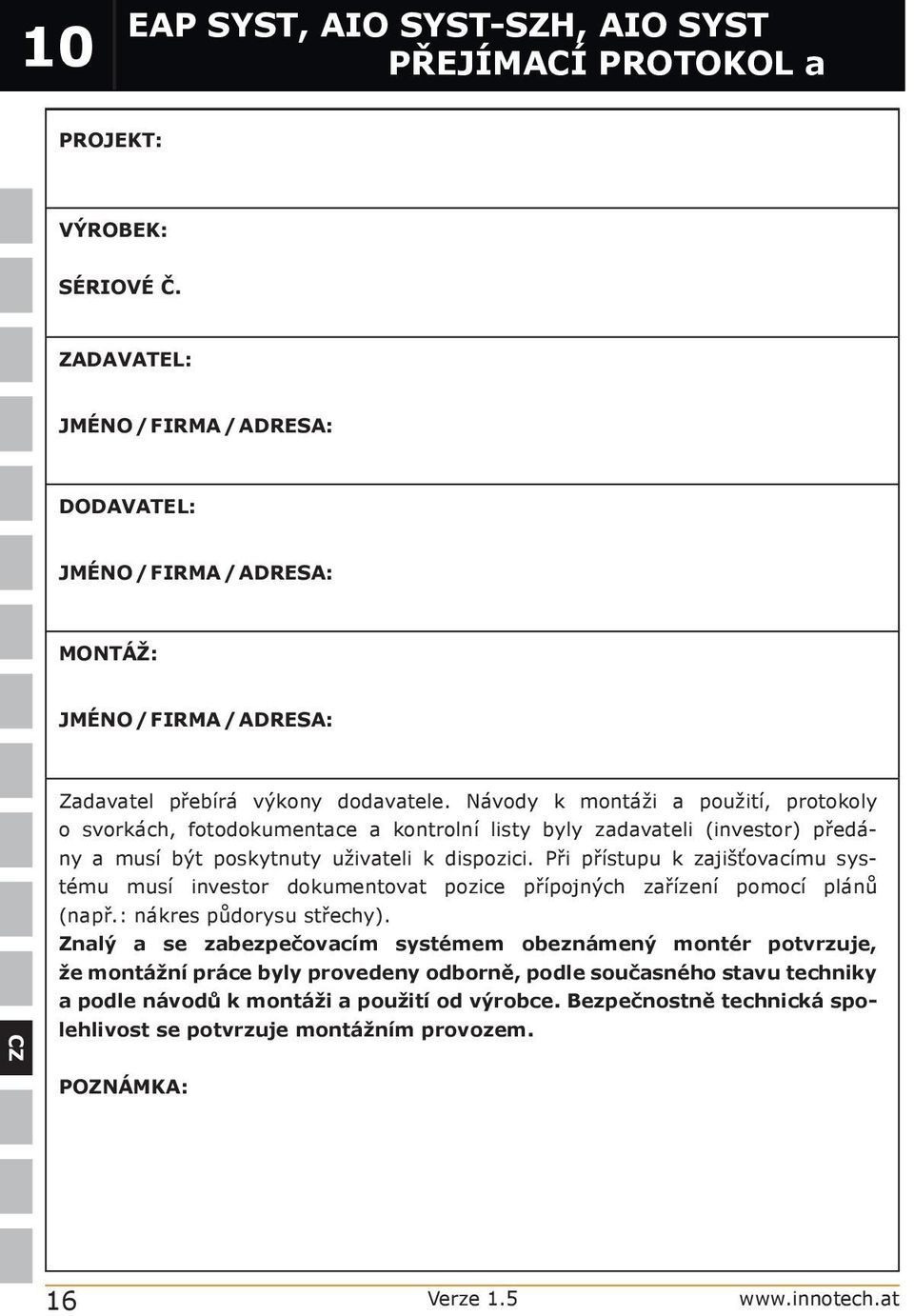

16 10 EAP SYST, AIO SYST-SZH, AIO SYST PŘEJÍMACÍ PROTOKOL a PROJEKT: VÝROBEK: SÉRIOVÉ Č. ZADAVATEL: JMÉNO / FIRMA / ADRESA: DODAVATEL: JMÉNO / FIRMA / ADRESA: MONTÁŽ: JMÉNO / FIRMA / ADRESA: Zadavatel přebírá výkony dodavatele. Návody k montáži a použití, protokoly o svorkách, fotodokumentace a kontrolní listy byly zadavateli (investor) předány a musí být poskytnuty uživateli k dispozici. Při přístupu k zajišťovacímu systému musí investor dokumentovat pozice přípojných zařízení pomocí plánů (např.: nákres půdorysu střechy). Znalý a se zabezpečovacím systémem obeznámený montér potvrzuje, že montážní práce byly provedeny odborně, podle současného stavu techniky a podle návodů k montáži a použití od výrobce. Bezpečnostně technická spolehlivost se potvrzuje montážním provozem. POZNÁMKA: 16 Verze 1.5

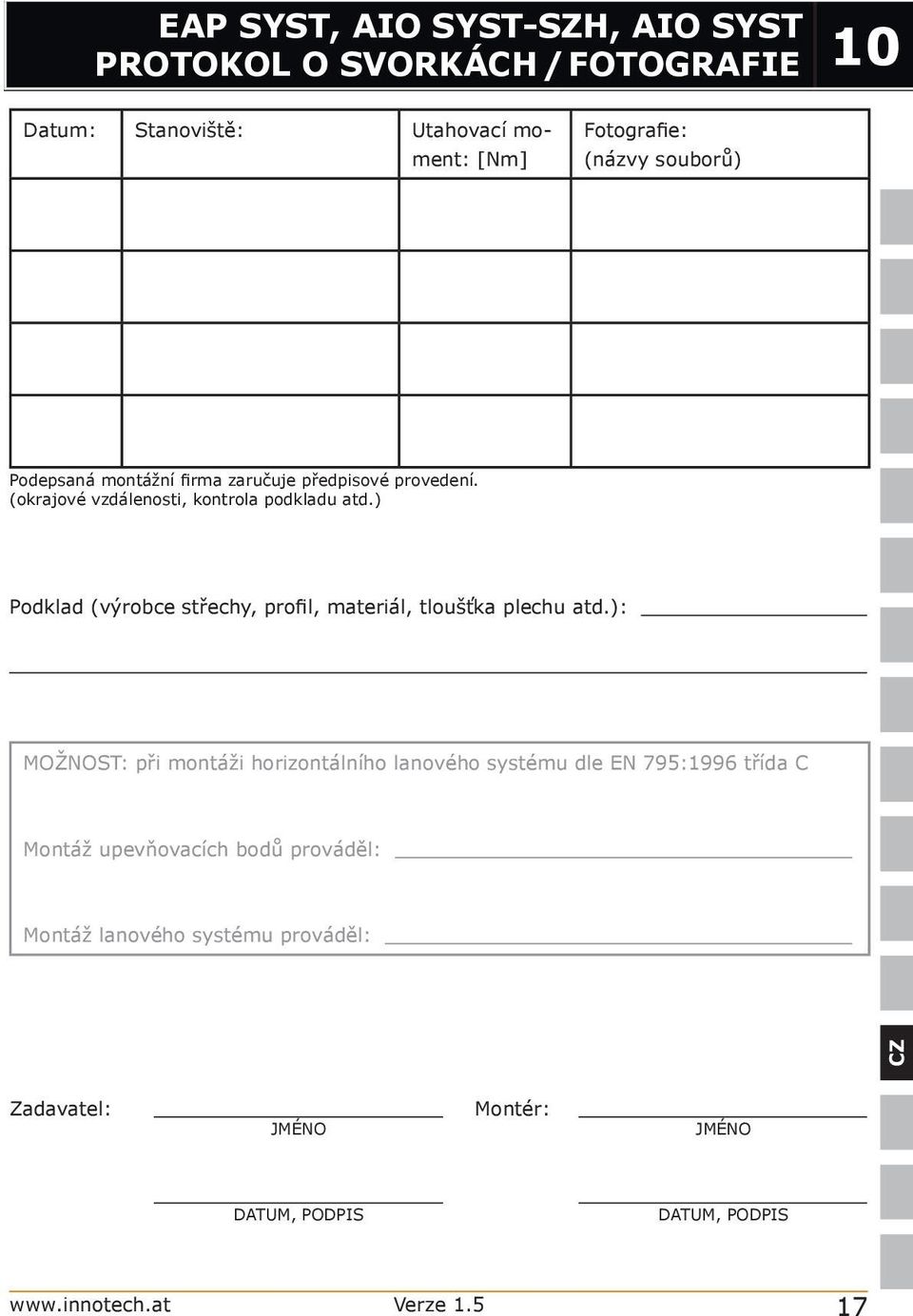

17 EAP SYST, AIO SYST-SZH, AIO SYST PROTOKOL O SVORKÁCH / FOTOGRAFIE 10 Datum: Stanoviště: Utahovací moment: [Nm] Fotografie: (názvy souborů) Podepsaná montážní firma zaručuje předpisové provedení. (okrajové vzdálenosti, kontrola podkladu atd.) Podklad (výrobce střechy, profil, materiál, tloušťka plechu atd.): MOŽNOST: při montáži horizontálního lanového systému dle EN 795:1996 třída C Montáž upevňovacích bodů prováděl: Montáž lanového systému prováděl: Zadavatel: JMÉNO Montér: JMÉNO DATUM, PODPIS DATUM, PODPIS Verze
