1 ČSN EN poznámky z pohledu výrobce prefabrikovaných el. stanic J.Dlouhý březen

2 Proč je norma pro Betonbau relevantní Zaznamenaný externí názor: pro výrobce blokových trafostanic norma ČSN EN (ČSN ) není relevantní ČSN EN : 7.6 Blokové transformovny vn/nn Pravidla pro výrobu a zkoušení viz IEC test 2

3 Výrobky Betonbau versus normy test 3

4 ČSN EN test 4

5 Kompaktní stanice (zvenku obsluhovaná) test 5

6 Pochozí stanice (obsluha zevnitř) test 6

9 ČSN EN čl. 1a) test 9

10 Rozvodna VN test 10

13 Kombibudova transformační stanice test 13

14 Podzemní stanice Kronštad - Rusko test 14

15 Podzemní stanice Kronštad - Rusko test 15

16 Na začátku byla jáma s přitěžovací deskou test 16

17 Montáž rozvodny test 17

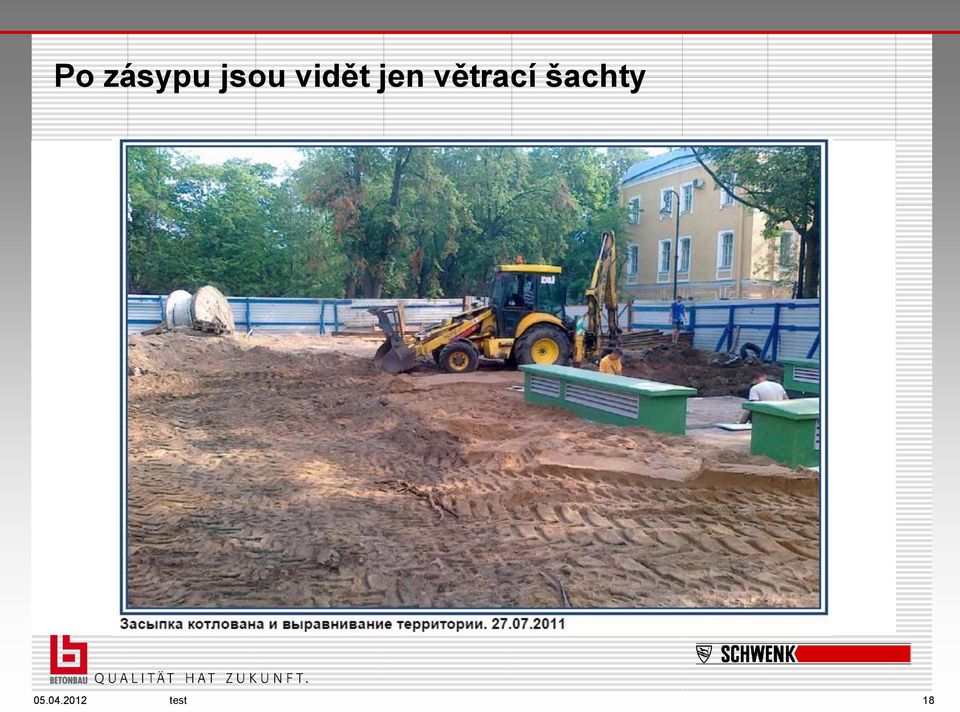

18 Po zásypu jsou vidět jen větrací šachty test 18

19 ČSN EN čl test 19

20 Příklad prefabrikovaného trafostání test 20

21 Příklad krytého prefabrikovaného trafostání test 21

22 Evoluce??? - budou (kdy/jaké) změny -??? ČSN EN

23 Národní předmluva Str.2 Změny proti předchozím normám rozuměj: proti IEC ed.1 ne: proti ČSN !!!! Doporučuji: Prostudovat rozdíly mezi IEC a ČSN porovnáním textů dobré mít A (nebo N/F originál) Počkat s vyhodnocením změn a jejich dopadů do té doby, až budou jasné změny dotčených ČSN (např )!!!!!! ČSN EN

24 Porovnání obsahu ČSN a ČSN EN a ČSN EN ČSN Předmluva až čl.10 ČSN EN čl. 1 až 12 ČSN EN Čl. 1 až 9.2 str.č. 9 až 82 = 74 listů str.č. 16 až 83 = 68 listů str.č. 8 až 28 = 21 listů Stará norma: Nové normy dohromady: 74 listů 89 listů změna v obsahu i rozsahu ČSN EN

25 Porovnání obsahu ČSN a ČSN EN název článku ČSN ČSN EN Rozsah platnosti el. zařízení na stožárech a sloupech ve venkovním prostředí uzavřených el. provozoven ČSN EN

26 Porovnání obsahu ČSN a ČSN EN název článku ČSN Termíny a definice 2 Téměř 11 listů s obrázky ČSN EN téměř 8 listů ČSN EN

27 Porovnání obsahu ČSN a ČSN EN název článku ČSN Klimatické podmínky a podmínky prostředí ČSN EN Normální p. vnitřní prostředí Normální p. venkovní prostředí Speciální p ČSN EN

28 Porovnání obsahu ČSN a ČSN EN název článku ČSN Speciální požadavky Velké nadmořské výšky Hluk Zemětřesení - ČSN EN v čl Hluk (NV272/2011Sb.) v čl Přeprava ČSN EN

29 Hluk ČSN EN

30 Hluk NV 272/2011 Sb. Nařízení vlády ze dne 24. srpna 2011 o ochraně zdraví před nepříznivými účinky hluku a vibrací Metodické pokyny min. zdravotnictví pro měření a hodnocení hluku (jeden z r a druhý z roku 2010) test 34

31 Hygienické limity hluku v chráněných venkovních prostorech test 35

32 Hygienické limity hluku v chráněných venkovních prostorech Díky metodickému pokynu pro měření a hodnocení se prakticky dosáhlo, že aniž by se změnily limity hluku v NV (viz výše), jsou vlivem správného započtení nejistot měření a stojatého vlnění odrazem od chráněného objektu hygienické limity de facto zvýšeny o cca 7 db!!!!! test 36

33 Tam, kde dřív mohlo stát jen jedno trafo test 37

34 Tam jich dnes můžete instalovat test 38

35 Jiná příklad praktického dopadu toho, že došlo k faktickému zvýšení limitů o 7 db: Platí pravidlo, že každým zdvojnásobením vzdálenosti ve volném prostoru od zdroje zvuku klesne hladina o 6 db test 39

36 Jiná příklad praktického dopadu toho, že došlo k faktickému zvýšení limitů o 7 db: test 40

37 !!!!!! Dejte si pozor na (a odlišujte): L pa [db] hladina akustického tlaku L WA [db] hladina akustického výkonu = jmenovitá hodnota zdroje hluku L pa [db] hladina akustického tlaku typicky u trafa 1MVA je o cca 10 db nižší než L WA test 41

38 Hygienické limity pro dopravu jsou nejen nesrovnatelně vyšší a díky metodickému pokynu: test 42

39 Porovnání hygienických limitů Rozdíl hygienických limitů hladiny hluku stacionárních zdrojů (traf) a dopravy je 20 db t.j. povoluje se 100x větší intenzita hluku dopravy (10.000%) oproti stacionárním zdrojům Kdybychom hypoteticky zvažovali umístit trafa a auta se stejnými hladinami akust. Výkonu na jednom místě, tak hygienický předpis dovolí na jednom místě» instalovat 1 trafo nebo» 100 aut test 43

40 Porovnání obsahu ČSN a ČSN EN název článku ČSN Zařízení ČSN EN Všeobecně Jinak formulováno Odkazy jen na IEC ČSN EN

41 Porovnání obsahu ČSN a ČSN EN název článku ČSN Instalace Dokumentace Výčet složek ČSN EN Dokumentace podle dohody dodavatel/uživatel ČSN EN

42 Porovnání obsahu ČSN a ČSN EN název článku ČSN Požadavky na budovy Úvod není není ČSN EN Úvod Budovy musí vyhovovat národním stavebním a požárním předpisům. Pro účely této normy se prefabrikované transformovny podle IEC nepovažují za budovy ČSN EN

43 Porovnání obsahu ČSN a ČSN EN název článku ČSN Konstrukční opatření Návrh budovy musí brát v úvahu.vnitřní tlak obloukového zkratu ČSN EN dtto Rozměry místnosti a otvory pro snížení tlaku závisí na typu spínacího zařízení a zkratovém proudu a musí je stanovit výrobce (spínacího zařízení) Rozměry místnosti a otvory pro snížení tlaku závisí na typu spínacího zařízení a zkratovém proudu. (je nutná součinnost dodavatelů) ČSN EN

44 Porovnání obsahu ČSN a ČSN EN název článku ČSN Obslužné a provozní prostory U chodeb nad 10m dva východy - ČSN EN není Nemohou-li být dodrženy max. délky únikových cest, musí být odsouhlaseny uživatelem ČSN EN

45 Porovnání obsahu ČSN a ČSN EN název článku ČSN Klimatizace a větrání ČSN EN Větrání akumulátoroven Místnosti pro nouzové generátorové jednotky ČSN EN

46 Porovnání obsahu ČSN a ČSN EN název článku ČSN Bezpečnostní opatření Práce v blízkosti živých částí a pod napětím podle EN a národních předpisů ČSN EN Práce v blízkosti živých částí a pod napětím podle národních předpisů ČSN EN

47 Porovnání obsahu ČSN a ČSN EN název článku ČSN Ochrana před přímým dotykem Požadavky ochrany Mimo uzavřené el. provozovny polohou nebo krytem min. IP23D nebo větrací otvory zamezující rovnému drátu v přiblížení nebo zábranou (ČSN ) ČSN EN Mimo uzavřené el. provozovny polohou nebo krytem min. IP2XC nebo větrací otvory zamezující rovnému drátu v přiblížení ČSN EN čl : minimálně IP23D!!!! + odvolávka na použití dalších bezp. opatření podle IEC čl.8.1 = pravidla, postupy, vzdálenosti podle národních norem a předpisů ČSN EN

48 Ochrana před požárem ČSN EN

49 Ochrana před požárem ČSN EN

50 Porovnání obsahu ČSN a ČSN EN název článku ČSN Ochrana před požárem Všeobecně ČSN EN Všeobecně Popsáno jinak Podstatné zůstává: Platí národní normy (ČSN a 04) pokud ČSN nebo ČSN EN nejsou přísnější!!!!!!! ČSN EN

51 Porovnání obsahu ČSN a ČSN EN název článku ČSN ČSN EN Ochrana před požárem Transformátory, reaktory ( a.2 Venkovní stanoviště olej. traf O1,K1,K2 Zhášecí vrstva štěrku zrnitosti 40/60 tl. 300 mm) Popsáno jinak není ČSN EN

52 Porovnání obsahu ČSN a ČSN EN název článku ČSN Venkovní stanoviště Podle velikosti trafa je třeba dodržet směrné vzdálenosti. Když není možno tyto směrné vzdálenosti dodržet, provedou se požárně odolné stěny ČSN EN Stejné principy Vnitřní stanoviště Podle velikosti trafa je třeba provést požárně odolné stěny Stejné principy ČSN EN

53 Porovnání obsahu ČSN a ČSN EN název článku ČSN ČSN EN Venkovní stanoviště Národní poznámka 2 Odstupové vzdálenosti také podle ČSN platí větší ČSN EN

54 Pozor při aplikaci!!! test 65

55 Porovnání obsahu ČSN a ČSN EN název článku ČSN Venkovní stanoviště a.2 a.3 Směrné hodnoty pro vzdálenosti mezi trafy navzájem a objekty podle jmenovitého výkonu (Tab.4 z této normy) ČSN EN Směrné hodnoty pro vzdálenosti mezi trafy navzájem a objekty podle množství kapaliny, hořlavosti kapaliny a třídy hořlavosti (suchá trafa) Tab ČSN EN

56 Typ trafa Tabulka 3 první část směrné hodnoty pro venkovní instalaci traf Množství kapaliny (l) Vzdálenost G jiných traf nebo nehořlavého povrchu (m) od hořlavého povrchu (m) olejové (O) 1000<..< , < < s méně hořlavou kapalinou (K) bez zvýšené ochrany 1000<..<3800 1,5 7, ,5 15 Nová norma: litry místo MW, pro kapaliny K hodnoty vzdáleností jinak ČSN EN

57 Tabulka 3 druhá část směrné hodnoty pro venkovní instalaci traf Typ trafa s méně hořlavou kapalinou (K) se zvýšenou ochranou suché (A) tř. hořlavosti F0 Vzdálenost G od jiného trafa nebo povrchu vodorovná (m) svislá (m) 0,9 1,5 1,5 3 tř. hořlavosti F1 žádná žádná Nová norma: pro kapaliny K hodnoty vzdáleností jinak ČSN EN

58 Porovnání obsahu ČSN a ČSN EN název článku ČSN ČSN EN Vnitřní instalace v uzavřených el. provozovnách Požadavky v textu (není tabulka) Návrh stanoviště podle ČSN není-li přísnější zde pro O,K2/K3 a F0 není (jen pro F1/F2) Požadavky v tab. 4 dtto!! ČSN EN

59 Porovnání obsahu ČSN a ČSN EN název článku ČSN Vnitřní instalace v uzavřených el. provozovnách Dveře EI60 + otvírat ven + nehořlavé ČSN EN Dveře EI60 + otvírat ven + nízko hořlavé ČSN EN

60 Tabulka 4 minim. požadavky pro vnitřní instalaci traf Typ trafa olejové (O) s méně hořlavou kapalinou (K) bez zvýš. ochrany se zvýš. ochranou Množství kapaliny (l) Bezpečnostní opatření 1000 EI 60 resp. REI 60 > 1000 EI 90 resp. REI 90 nebo EI 60 resp. REI 60 + sprinklery Jmenovitý výkon max. napětí (neomezeno) 10 MVA a U m 38 kv Třída hořlavosti F0 F1 EI 60 resp. REI 60 nebo sprinklery EI 60 resp. REI 60 nebo odstupová vzdálenost 1,5m vodorovně a 3m svisle EI 60 resp. REI 60 nebo odstupová vzdálenost 1,5m vodorovně a 3m svisle Nehořlavé stěny ČSN EN

61 Porovnání obsahu ČSN a ČSN EN název článku ČSN ČSN EN Transformátory, reaktory Vnitřní instalace v průmyslových budovách O jako v v , K jen záchytná vana a přenosné has. př O jako v , K jen záchytná vana a přenosné has. př. Návrh stanoviště podle ČSN není-li přísnější Mimo (umístění!) suchých t. není!!! ČSN EN

62 Porovnání obsahu ČSN a ČSN EN název článku ČSN ČSN EN Transformátory, reaktory Vnitřní instalace v budovách trvale obsazených osobami Návrh stanoviště podle ČSN není-li přísnější požadavky Tab.4 Návrh stanoviště podle ČSN není-li přísnější ČSN EN

63 Únik izolační kapaliny a ochrana vody ČSN EN

64 Porovnání obsahu ČSN a ČSN EN název článku ČSN ČSN EN Ochrana před únikem izolační kapaliny a ochrana spodní vody Takovýto požadavek tam není Musí být přijata. opatření k zamezení poškození životního prostředí. Tento požadavek vylučuje nepoužití jímek i u malých traf!!! Poznámka 2 není ČSN EN

65 Porovnání obsahu ČSN a ČSN EN název článku ČSN Ochrana před únikem izolační kapaliny a ochrana spodní vody ČSN EN Rozděleno na vnitřní a venkovní umístění ČSN EN

66 Ochrana životního prostředí - zákonná opatření Vodní zákon 254/2001 Sb. v platném znění (Zákon o vodách a o změně některých zákonů) (ZoV) Vyhláška 450/2005 Sb. v platném znění (Vyhláška o náležitostech nakládání se závadnými látkami a náležitostech havarijního plánu, způsobu a rozsahu hlášení havárií, jejich zneškodňování a odstraňování jejich škodlivých následků) test 78

67 Ochrana životního prostředí - zákonná opatření test 79

68 Ochrana životního prostředí - zákonná opatření Metodický pokyn MŽP k NV 229/2007 Sb. Závadné látky nebezpečné látky zvlášť nebezpečné látky Všechny ropné látky patří do kategorie neperzistentní minerální oleje a uhlovodíky ropného původu tj. jsou to NEBEZPEČNÉ LÁTKY test 80

69 Ochrana životního prostředí - zákonná opatření Metodický pokyn MŽP k NV 229/2007 Sb. havarijní plány a záznamy 5 let, když Zacházení s látkami ve větším rozsahu, když >1.000 l je spojeno se zvýšeným nebezpečím pro povrchové a podzemní vody (ochranné pásmo vod. zdroje I a II. stupně, v blízkosti zdroje léčivých a minerálních vod, v záplavových územích, v blízkosti vodních děl a toků, kanalizačních vpustí a šachet, když > 250 l test 81

70 Porovnání obsahu ČSN a ČSN EN název článku ČSN ČSN EN Ochrana před únikem izolační kapaliny a ochrana spodní vody vevnitř stačí nepropustné podlahy + prahy pro max. 3 trafa každé s míň než 1000 l oleje vevnitř nepropustná podlaha + prahy nebo svést do záchytného prostoru budovy Počet traf a množství oleje neomezeno?!?! ČSN EN

71 Porovnání obsahu ČSN a ČSN EN název článku ČSN ČSN EN Ochrana před únikem izolační kapaliny a ochrana spodní vody Délka/šířka vany = délka/šířka trafa + 20% výšky trafa podle CIGRÉ Délka/šířka vany = délka/šířka trafa + 20% výšky trafa podle CIGRÉ = délka/šířka trafa + min. 1,5 m podle IEEE ČSN EN

72 Díky za pozornost ČSN EN
