1 TIA na dosah Novinky v řídicích systémech SIMATIC Únor 2012

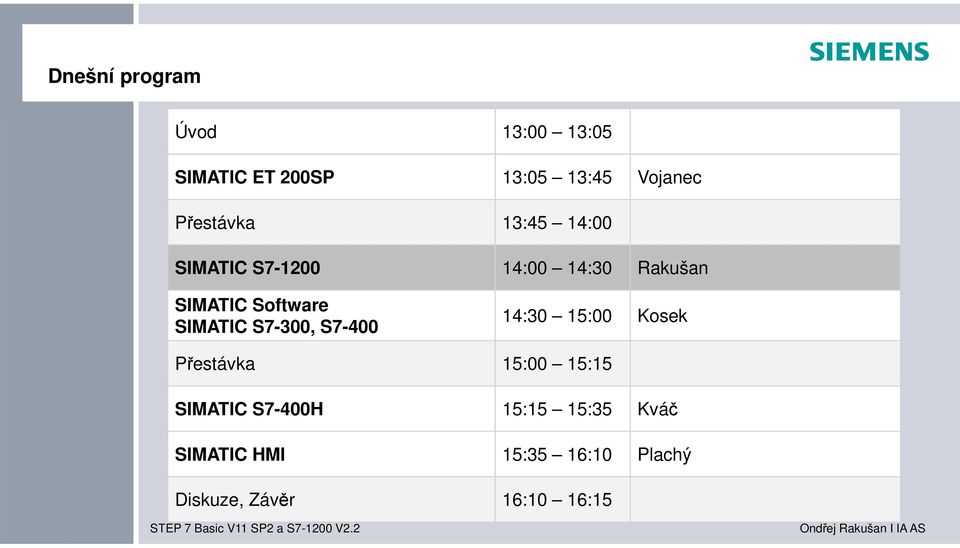

2 Dnešní program Úvod 13:00 13:05 SIMATIC ET 200SP 13:05 13:45 Vojanec Přestávka 13:45 14:00 SIMATIC S :00 14:30 Rakušan SIMATIC Software SIMATIC S7-300, S :30 15:00 Kosek Přestávka 15:00 15:15 SIMATIC S7-400H 15:15 15:35 Kváč SIMATIC HMI 15:35 16:10 Plachý Diskuze, Závěr 16:10 16:15

3 Ondřej Rakušan SIMATIC S7-1200, S7-200, LOGO! A&D IA AS Siemensova Praha 13 Tel: ondrej.rakusan@siemens.com Web:

4 STEP 7 Basic V11 SP2 S firmware V2.2 Únor 2012

5 S přehled Novinky hardware Nová verze Step 7 Basic V11 SP2 + firmware 2.2

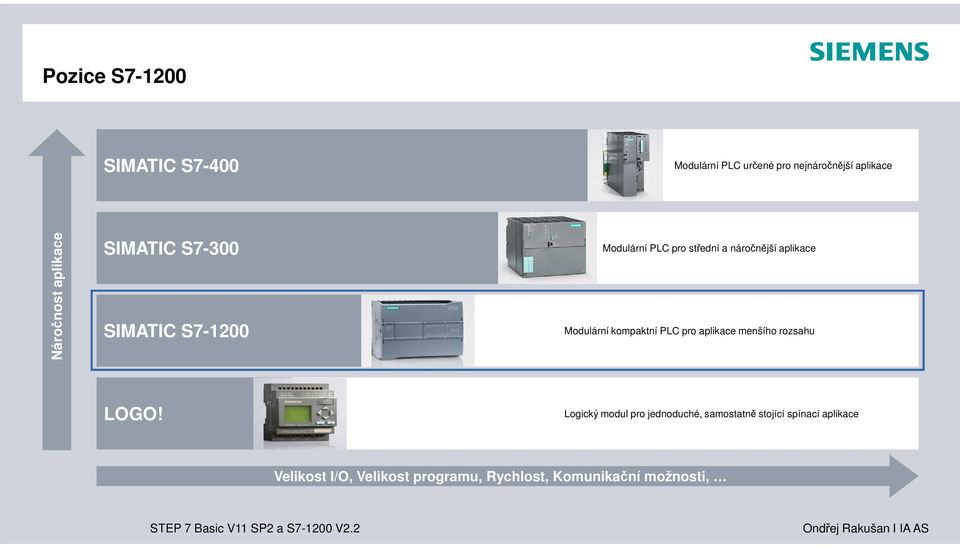

6 Pozice S SIMATIC S7-400 Modulární PLC určené pro nejnáročnější aplikace Náročnost aplikace SIMATIC S7-300 SIMATIC S Modulární PLC pro střední a náročnější aplikace Modulární kompaktní PLC pro aplikace menšího rozsahu LOGO! Logický modul pro jednoduché, samostatně stojící spínací aplikace Velikost I/O, Velikost programu, Rychlost, Komunikační možnosti,

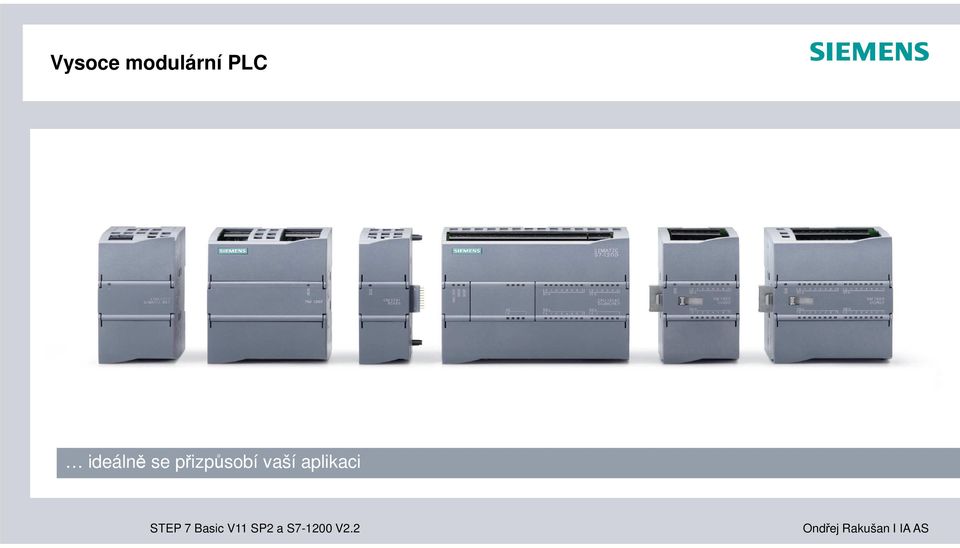

7 Vysoce modulární PLC ideálně se přizpůsobí vaší aplikaci

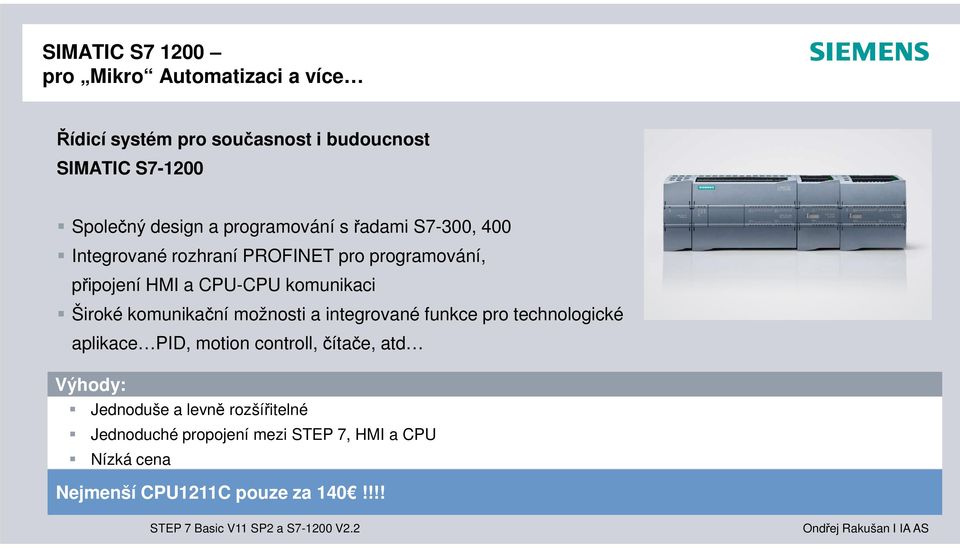

8 SIMATIC S pro Mikro Automatizaci a více Řídicí systém pro současnost i budoucnost SIMATIC S Společný design a programování s řadami S7-300, 400 Integrované rozhraní PROFINET pro programování, připojení HMI a CPU-CPU komunikaci Široké komunikační možnosti a integrované funkce pro technologické aplikace PID, motion controll, čítače, atd Výhody: Jednoduše a levně rozšířitelné Jednoduché propojení mezi STEP 7, HMI a CPU Nízká cena Nejmenší CPU1211C pouze za 140!!!!

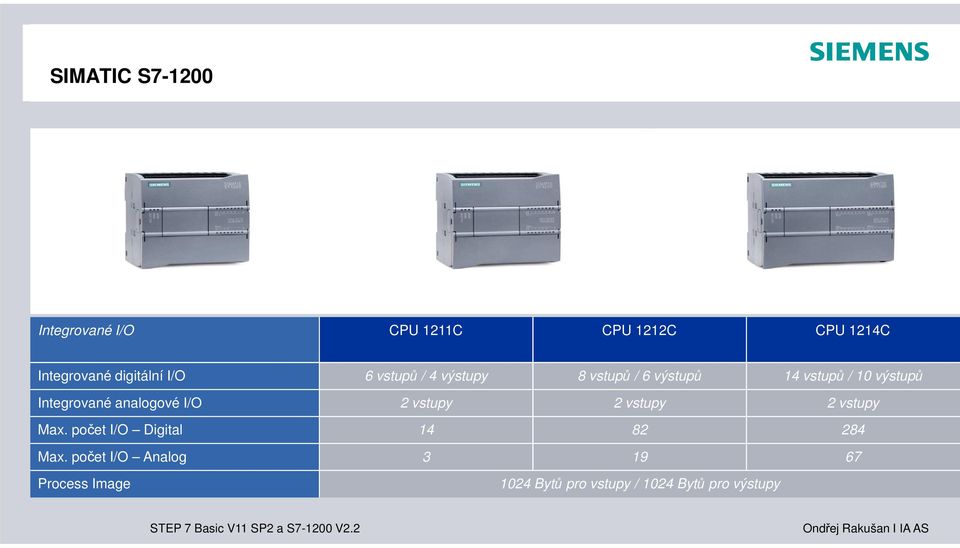

9 SIMATIC S Integrované I/O CPU 1211C CPU 1212C CPU 1214C Integrované digitální I/O 6 vstupů / 4 výstupy 8 vstupů / 6 výstupů 14 vstupů / 10 výstupů Integrované analogové I/O 2 vstupy 2 vstupy 2 vstupy Max. počet I/O Digital Max. počet I/O Analog Process Image 1024 Bytů pro vstupy / 1024 Bytů pro výstupy

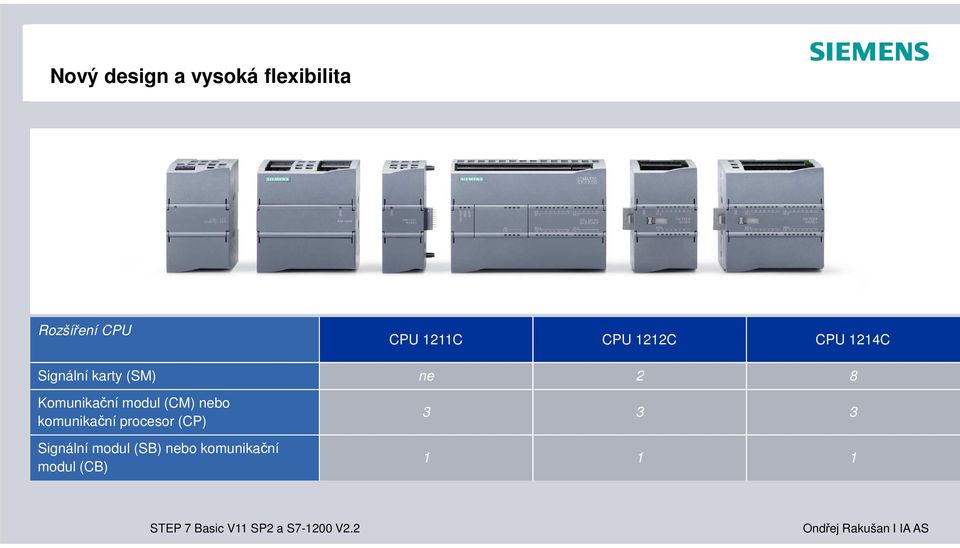

10 Nový design a vysoká flexibilita Rozšíření CPU CPU 1211C CPU 1212C CPU 1214C Signální karty (SM) ne 2 8 Komunikační modul (CM) nebo komunikační procesor (CP) Signální modul (SB) nebo komunikační modul (CB)

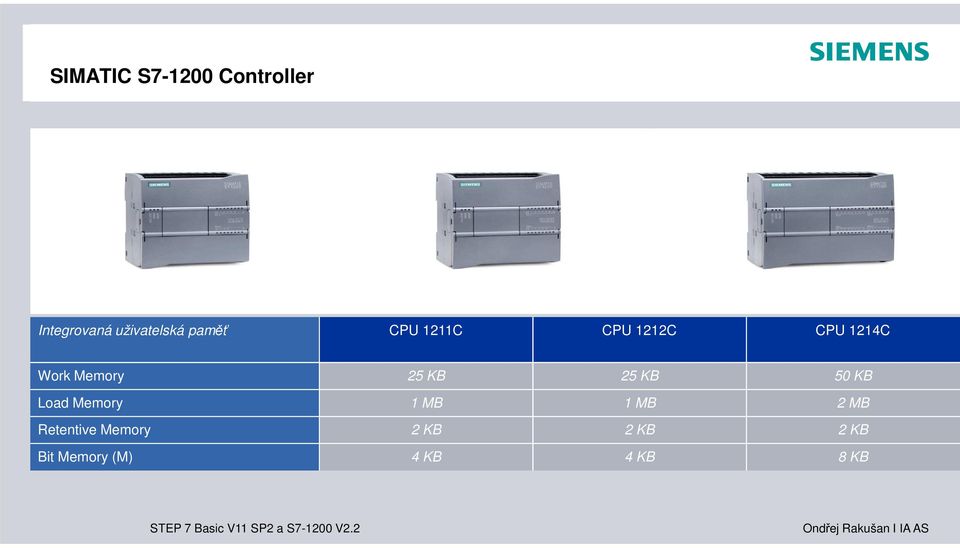

11 SIMATIC S Controller Integrovaná uživatelská paměť CPU 1211C CPU 1212C CPU 1214C Work Memory 25 KB 25 KB 50 KB Load Memory 1 MB 1 MB 2 MB Retentive Memory 2 KB 2 KB 2 KB Bit Memory (M) 4 KB 4 KB 8 KB

12 SIMATIC S Controller Výkon CPU 1211C CPU 1212C CPU 1214C Rychlost vykonávání bitových instrukcí Rychlost přenosu dat typu Word Rychlost matem. operací typu Real 0.1 µs / instrukce 12 µs / instrukce 18 µs / instrukce

13 Komunikační možnosti S GPRS Point-to-Point, USS, Modbus RTU široké komunikační možnosti

14 Komunikační možnosti S PROFINET Controller S PROFIBUS Master/Slave S ET200S ET200S PROFINET PROFIBUS 8 Otevřených Ethernet spojení. (T-Blocks) 8 PROFINET IO devices 16 slave spojení 1 PG spojení (STEP 7 Basic) 3 OP spojení (Panely, SCADA, atd.) 3 S7-spojení (s PROFIBUS Master modulem)

15 S přehled Novinky hardware Nová verze Step 7 Basic V11 + firmware 2.0

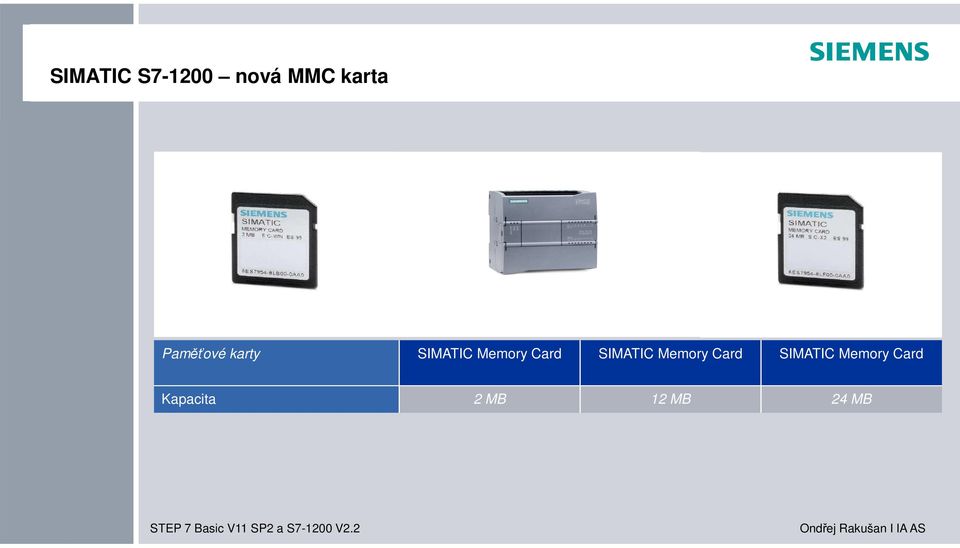

16 SIMATIC S nová MMC karta Paměťové karty SIMATIC Memory Card SIMATIC Memory Card SIMATIC Memory Card Kapacita 2 MB 12 MB 24 MB

17 Průmyslová komunikace AS-Interface Master Komunikační modul AS-Interface Master: Podporuje AS-i Spec. 3.0 Až 62 AS-i zařízení slave resp. 992 I/O Integrovaný přenos analogových a binárních signálů Jednoduchá parametrizace motorových spouštěčů Volitelný Data Decoupling Module pro AS-i Power24V

18 S přehled Novinky hardware Nová verze Step 7 Basic V11 + firmware 2.2 Firmware V2.2 STEP 7 Basic V11 SP2 Nové funkce + =

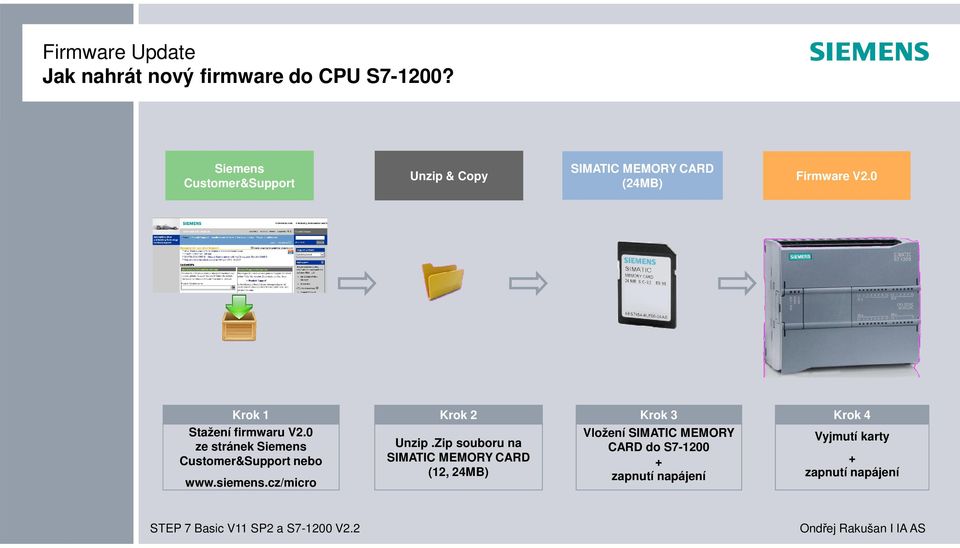

19 Firmware Update Jak nahrát nový firmware do CPU S7-1200? Siemens Customer&Support Unzip & Copy SIMATIC MEMORY CARD (24MB) Firmware V2.0 Krok 1 Krok 2 Krok 3 Krok 4 Stažení firmwaru V2.0 ze stránek Siemens Customer&Support nebo Unzip.Zip souboru na SIMATIC MEMORY CARD (12, 24MB) Vložení SIMATIC MEMORY CARD do S zapnutí napájení Vyjmutí karty + zapnutí napájení

20 TIA Portal V11 SP2 Podporované operační systémy Engineering STEP 7 Basic V11 SP2 WinCC Basic V11 SP2 STEP 7 Professional V11 SP2 WinCC Comfort/Advanced V11 SP2 WinCC Professional V11 SP2 Operating system Windows XP Home SP3 (x32) Windows 7 Home Premium bez/s SP1 (x32 a x64) Windows XP Professional SP3 (x32) Windows 7 Professional / Enterprise bez/s SP1 (x32 a x64) Windows 7 Ultimate bez/s SP1 (x32) Windows Server 2003 R2 StdE SP2 (x32) Windows Server 2008 StdE SP2 (x32) Windows Server 2008 R2 StdE bez/s SP1 (x64) Windows 7 Ultimate SP1 (x64)

21 SIMATIC STEP 7 Podporované operační systémy Operační systém STEP 7 Basic V11 SP2 STEP 7 Professional V11 SP2 Microsoft Windows XP Home SP3 Microsoft Windows XP Professional SP3 x x x 32 bit Microsoft Windows 7 Home Premium (bez / s SP1) Microsoft Windows 7 Professional (bez / s SP1) x x Microsoft Windows 7 Enterprise (bez / s SP1) x x x Microsoft Windows 7 Ultimate (bez / s SP1) x x 64 bit Microsoft Windows 2003 Server R2 Standard Edition SP2 Microsoft Windows Server 2008 Standard Edition SP2 Microsoft Windows 7 Home Premium (bez / s SP1) x x x Microsoft Windows 7 Professional (bez / s SP1) x x Microsoft Windows 7 Enterprise (bez / s SP1) x x Microsoft Windows 7 Ultimate SP1 x x Microsoft Windows Server 2008 Standard Edition R2 (bez / s SP1) x

22 Standardní licence pro STEP 7 Basic V11 SP2 a WinCC Basic V11 SP2 Standardní licenční klíč Floating licence pro STEP 7 Basic V11/ WinCC V11 od Service Packu 2 totožné s ostatním SIMATIC SW Floating licence podporuje instalaci na více PC Obsah balení SW od SP2: STEP 7 Basic V11/ WinCC Basic V11 DVD V11 SP2 Instalace SP2 Instalace na 64 bit OS Uživatelé, kteří mají STEP 7 Basic V11 a chtějí SW nainstalovat na 64 bit operačním systému, MUSÍ použít speciální update paket STEP 7 Basic V11 Single to Floating License package (6ES7822-0AA01-0YC5) DVD obsahuje instalaci V11 SP2 a NOVĚ USB s licenčním klíčem. Instalace na 32 bit OS Certifikát Step 7 Basic V11 SP2 na 32-bit OS: pouze samotná instalace SP2, ke stažení na: Instalace WinCC Basic V11 SP2 pouze instalace samotného SP2 Licenční klíč

23 Programování Nový programovací jazyk SCL Založený na programovacím jazyku Pascal Splňuje IEC (ST) Datové operace Výpočty & algoritmy Kód napsaný v SCL je zaměnitelný s S7-300, S7-400, S and WinAC!!! Spojení vyššího programovacího jazyku a programování PLC Založeno na programovacím jazyku PASCAL Pomocí LAD: Pomocí SCL:

24 Použití SCL: IF datové_operace THEN SCL Příklad: Uložení hodnot do pole - array Kód v LAD pro S S Kód v STL pro S7-300/400 S7-300 WinAC Řešení v SCL pro S7-300/400 A S (V11 SP2) S S7-400 S7-300 WinAC S7-400

25 STEP 7 Basic V11 SP2 Editace v režimu Run STEP 7 Basic V11 SP2 DL in Run Změny v kódu projektu Změny mohou být provedeny v OB, FB, FC a DB Změny v názvech symbolických proměnných Změny v I/O adresách Omezení Změna maximálně ve 3 blocích v závislostí na složitosti Změny v struktuře datových bloků DB nepovoleny! Není povoleno měnit hardwarovou konfiguraci

26 Komunikace SIMATIC S a SCADA Komunikační driver pro S a panely a SCADA Komunikační kanál pro SCADA Nový komunikační kanál pro HMI Přístup k datům pomocí symbolických adres v runtime Jednoduchá synchronizace času pro Comfort Panely a S Jednoduchá synchronizace času

27 TIA Portal V11 - Klávesové zkratky Funkce Start CPU Stop CPU Online Definice TAGU. Zkratka <Ctrl+Shift+E> <Ctrl+Shift+Q> <Ctrl+K> <Ctrl+Shift+I>.. Kompletní seznam zkratek v manuálu k TIA Portal V11 SP2

28 Komunikace podporované protokoly GPRS Point-to-Point, USS, Modbus RTU široké spektrum komunikační možnosti

29 Průmyslová komunikace Otevřená komunikace Rodina programovatelných automatů SIMATIC S poskytuje široké spektrum komunikačních možností. PROFINET PROFIBUS AS-Interface Point-to-Point (PtP) Communication Universal Serial Interface (USS) Modbus RTU - RS485 module Modbus TCP Funkční bloky GPRS Telecontrol Communication

30 Průmyslová komunikace přehled podporovaných protokolů Protokoly aplikační vrstvy: Protokol Název Využití SPS7 HTTP HTTPS SNMP LLDP Siemens Protocol S7 Classic Hyper Text Transfer Protocol Hyper Text Transfer Protocol Secure System Network Management Protocol Link Layer Discovery Protocol Diagnostika STEP 7 - ID CPU pomocí SSL, PUT/GET Webové stránky Webové stránky Network trouble shooting Publish ID & capability of an Ethernet device

31 Průmyslová komunikace přehled podporovaných protokolů Protokoly aplikační vrstvy: Protokol Název Využití DCP RFC1006 CL_RPC NTP Profinet Discovery & Configuration Protocol ISO Transport over TCP/UDP Connect-less Remote Procedure Calls Network Time Protocol Profinet Application Protocol (no CBA) Počáteční nastavení IP adresy Skládání a fragmentace zpráv Využíváno ADAP a Profinet Nastavení času Profinet I/O (pouze RT)

32 Průmyslová komunikace přehled podporovaných protokolů Protokoly transportní vrstvy Protokol Název Využití TCP UDP Transport Connection Protocol User Datagram Protocol Transport rámců Uživatelská komunikace

33 Průmyslová komunikace přehled podporovaných protokolů Protokoly síťové vrstvy Protokol Název Využití ICMP IP Internet Control Message Protocol Internet Protocol PING, chybové zprávy Internetová komunikace

34 Průmyslová komunikace přehled podporovaných protokolů Protokoly linkové vrstvy Protokol Název Využití ARP Profinet RT Address Resolution Protocol Profinet Real Time Protocol Identifikace zařízení pomocí adresy I/O výměna dat mezi controler & device

35 Datový záznam Integrované webové stránky Stažení a mazání souborů s datovým záznamem Pro smazání datového záznamu je nutné být přihlášen jako administrátor

36 Datový záznam Automatické stažení dat CSV-soubory mají pevnou adresu, například: Proto mohou být staženy automaticky a Interval stažení je možné nastavit pomocí Downloadmanager, např. Orbit Downloader b Interval nastaven pomocí Scheduled task Adresa je nastavena při volání operace, např. Firefox nebo curl Scheduled task of OS e.g. Call: "C:\Program Files\Mozilla Firefox\firefox.exe" "

37 Výhodné sady pro nové uživatele SIMATIC S Starter Kits SIMATIC S Starter Kit 6ES BD31-4YB0 L1 Cena: SIMATIC S KP300 Basic Starter Kit 6AV HA01-3AA1 L1 Cena: SIMATIC S KTP400 Basic Starter Kit 6AV AA01-3AA1 L1 Cena: SIMATIC S KTP600 Basic Starter Kit 6AV DA01-3AA1 L1 Cena: SIMATIC S Starter Kits

38 Nejjednodušší přístup k novinkám LOGO! a SIMATIC S Mikronovinky Rychlý a jednoduchý přístup k novinkám z oblasti Mikrosystémů LOGO!, SIMATIC S7-200 a S Možnost přihlášení na

39 SIMATIC S a frekvenční měniče SINAMICS Jednoduché řešení splňující nároky profesionálního řešení Co získáte oproti řešení s pulzním rozhraním? V PLC a pak následně na HMI zobrazovat aktuální informace o Poloze Rychlosti Momentu Proudu S110 PN, S120, G120 KTP 600 S Výbornou diagnostiku Poruchová hlášení měniče v PLC Informace o alarmech Jednoduchá tvorba aplikace Nastavíte měnič pomocí průvodce Zvolíte jeden ze standardních telegramů Vložíte měnič do konfigurace PLC Vložíte blok pro ovládání z knihovny CSM (Switch)

40 SIMATIC S a frekvenční měniče SINAMICS Co Vám nabídneme Návrh měniče Určení výkonu motoru a měniče z požadovaných parametrů na mechanický systém Zašleme specifikaci s nabídkou Zašleme na 3D modely motorů v mnoha formátech (SAT, STEP ) Možnost získat Makra do EPLAN Podpora při programování Jednoduchý návod na vytvoření aplikace Vzorový projekt Knihovna pro S Kontakt pohony.cz@siemens.com Tel:

41 Děkuji za pozornost! Ondřej Rakušan Tel:
