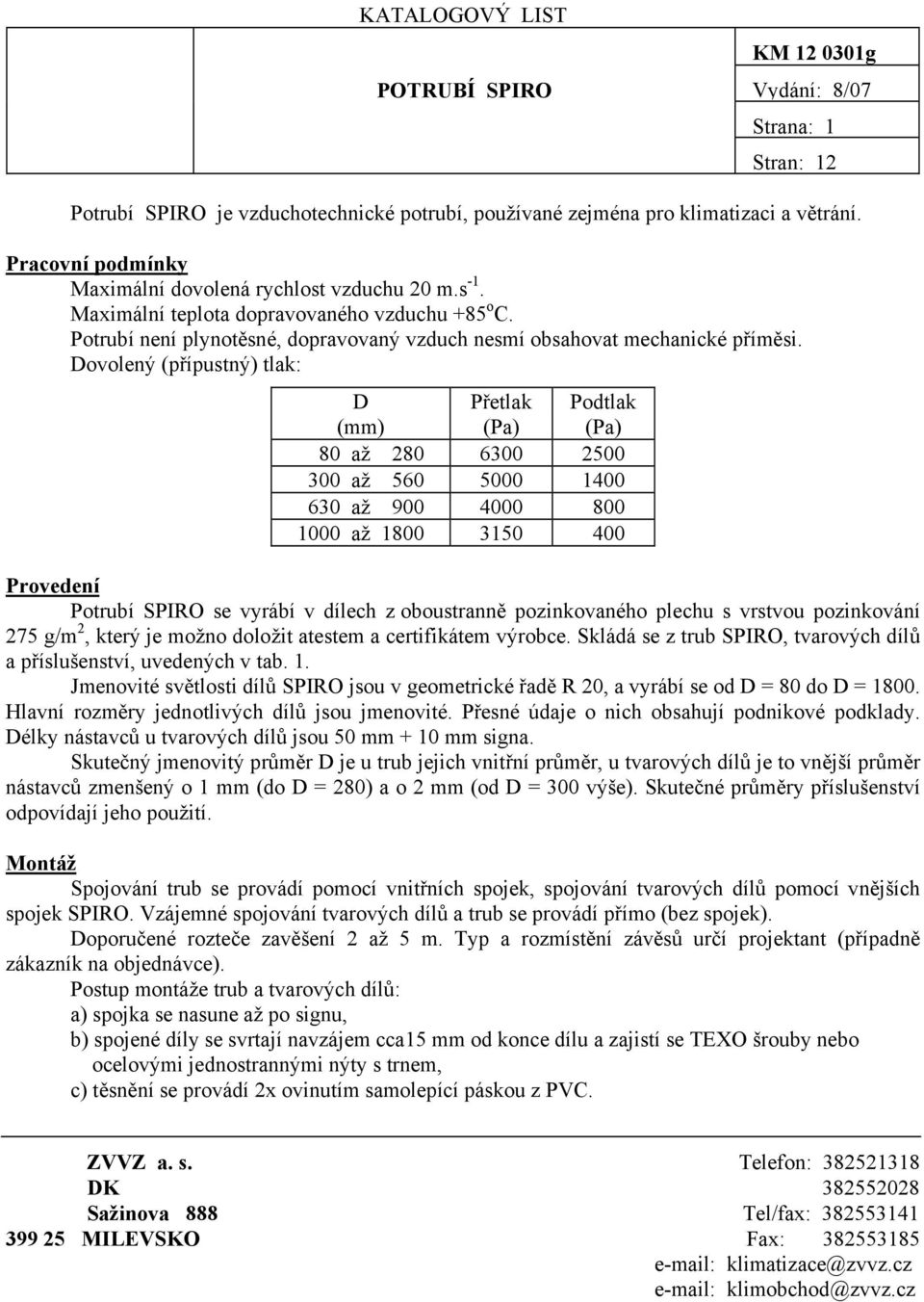

1 KATALOGOVÝ LIST KM g POTRUBÍ SPIRO Vydání: 8/07 Strana: 1 Stran: 12 Potrubí SPIRO je vzduchotechnické potrubí, používané zejména pro klimatizaci a větrání. Pracovní podmínky Maximální dovolená rychlost vzduchu 20 m.s -1. Maximální teplota dopravovaného vzduchu +85 o C. Potrubí není plynotěsné, dopravovaný vzduch nesmí obsahovat mechanické příměsi. Dovolený (přípustný) tlak: D Přetlak Podtlak (mm) (Pa) (Pa) 80 až až až až Provedení Potrubí SPIRO se vyrábí v dílech z oboustranně pozinkovaného plechu s vrstvou pozinkování 275 g/m 2, který je možno doložit atestem a certifikátem výrobce. Skládá se z trub SPIRO, tvarových dílů a příslušenství, uvedených v tab. 1. Jmenovité světlosti dílů SPIRO jsou v geometrické řadě R 20, a vyrábí se od D = 80 do D = Hlavní rozměry jednotlivých dílů jsou jmenovité. Přesné údaje o nich obsahují podnikové podklady. Délky nástavců u tvarových dílů jsou 50 mm + 10 mm signa. Skutečný jmenovitý průměr D je u trub jejich vnitřní průměr, u tvarových dílů je to vnější průměr nástavců zmenšený o 1 mm (do D = 280) a o 2 mm (od D = 300 výše). Skutečné průměry příslušenství odpovídají jeho použití. Montáž Spojování trub se provádí pomocí vnitřních spojek, spojování tvarových dílů pomocí vnějších spojek SPIRO. Vzájemné spojování tvarových dílů a trub se provádí přímo (bez spojek). Doporučené rozteče zavěšení 2 až 5 m. Typ a rozmístění závěsů určí projektant (případně zákazník na objednávce). Postup montáže trub a tvarových dílů: a) spojka se nasune až po signu, b) spojené díly se svrtají navzájem cca15 mm od konce dílu a zajistí se TEXO šrouby nebo ocelovými jednostrannými nýty s trnem, c) těsnění se provádí 2x ovinutím samolepící páskou z PVC. ZVVZ a. s. Telefon: DK Sažinova 888 Tel/fax: MILEVSKO Fax:

2 Tab. 1 TVARY DÍLŮ POTRUBÍ SPIRO DÍLY POTRUBÍ TVARY DÍLŮ OZNAČENÍ ZÁČÍSLÍM Trouby Trouby SPIRO.01 Tvarové Oblouky R = 1D.02 díly Oblouky R = 1,5 D.03 Přechody osové.04 Přechody pravoúhlé.05 Odskoky.06 Rozbočky.10 Odbočky jednostranné 90 o.11 Odbočky oboustranné 90 o.12 Odbočky jednostranné α o.13 Odbočky oboustranné α o.14 Odbočky jedostranné přechodové.15 Odbočky oboustranné přechodové.16 Odbočky přechodové.17 Příslušenství Zaslepení.20 Spojky vnitřní.21 Spojky vnější.22 TROUBY SPIRO D A = D + ( 8. t ) Trouba D / L KM Poznámky: Trouby SPIRO odpovídají jmenovitými rozměry a sílou materiálu normě DIN Vyrábějí se ze svitků pozink. plechu stáčením do šroubovice a spojováním ležatým lemem viz obr. Šířka svitků a tloušťka plechu viz tab. 2. Výroba na švýcarské lince TUBEFORMER 1602 a ALFA 1 SUTER. Délky trub L = 3000, 6000 mm (za předem dohodnutý příplatek je možno dodat trouby jiných délek). Přednostní jsou tloušťky silně orámované v tab. 2. KM g - 2 -

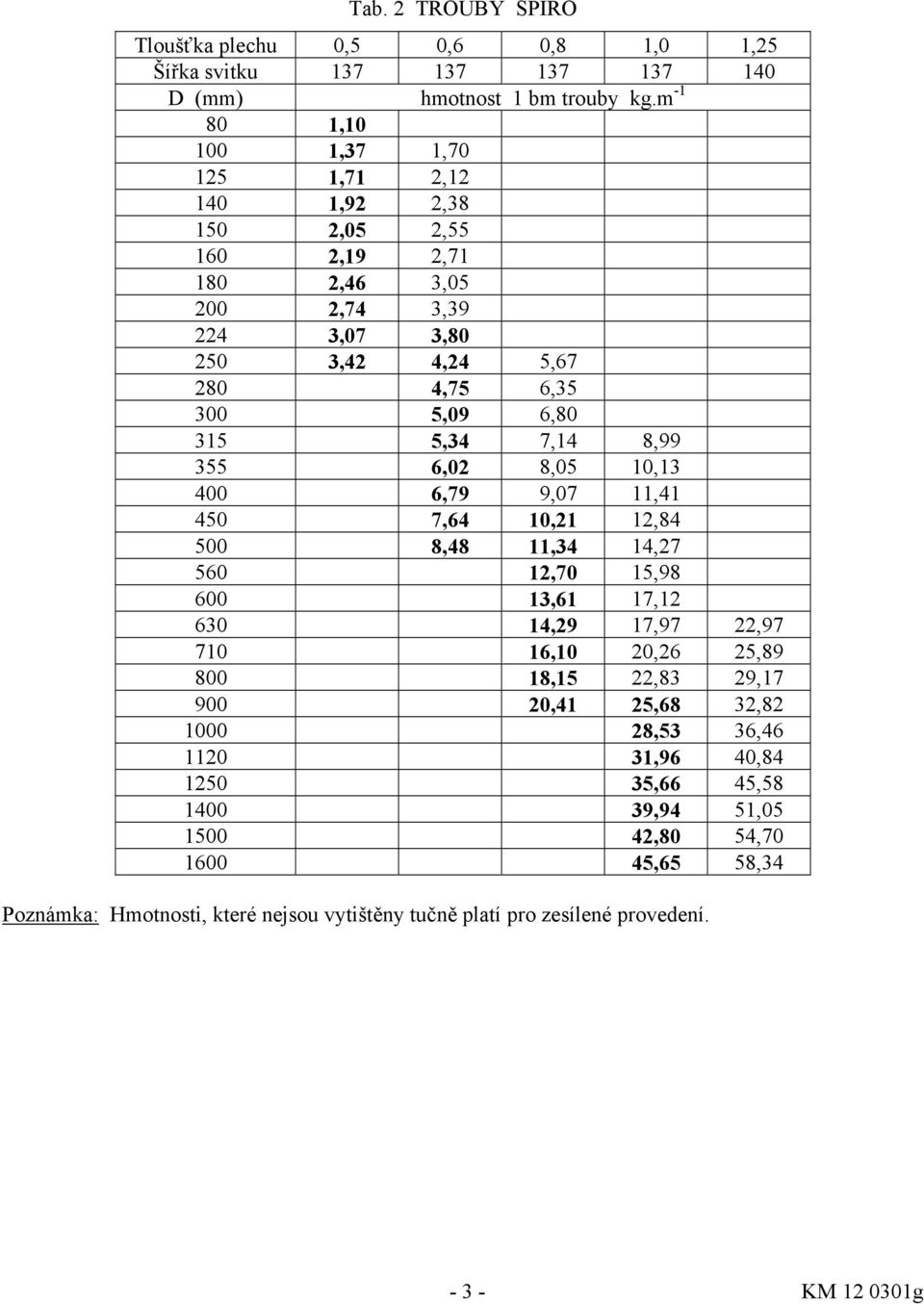

3 Tab. 2 TROUBY SPIRO Tloušťka plechu 0,5 0,6 0,8 1,0 1,25 Šířka svitku D (mm) hmotnost 1 bm trouby kg.m , ,37 1, ,71 2, ,92 2, ,05 2, ,19 2, ,46 3, ,74 3, ,07 3, ,42 4,24 5, ,75 6, ,09 6, ,34 7,14 8, ,02 8,05 10, ,79 9,07 11, ,64 10,21 12, ,48 11,34 14, ,70 15, ,61 17, ,29 17,97 22, ,10 20,26 25, ,15 22,83 29, ,41 25,68 32, ,53 36, ,96 40, ,66 45, ,94 51, ,80 54, ,65 58,34 Poznámka: Hmotnosti, které nejsou vytištěny tučně platí pro zesílené provedení KM g

4 TVAROVÉ DÍLY OBLOUKY R = 1D Oblouk D / R / α KM Poznámky: Oblouky se vyrábí v úhlech α = 15 o, 30 o, 45 o, 60 o, 90 o ; Tloušťky stěn oblouků jsou v tab. 3. Tab. 3 OBLOUKY R = 1D D t hmotnost 1 ks (kg) při úhlu oblouku ( α ) (mm) (mm) 15 o 30 o 45 o 60 o 90 o 80 0,6 0,17 0,20 0,23 0,25 0, ,23 0,27 0,31 0,35 0, ,30 0,36 0,42 0,48 0, ,34 0,41 0,49 0,56 0, ,37 0,46 0,55 0,64 0, ,40 0,50 0,60 0,71 0, ,46 0,60 0,73 0,86 1, ,53 0,69 0,86 1,02 1, ,62 0,83 1,03 1,23 1, ,72 0,97 1,22 1,47 1, ,84 1,15 1,47 1,79 2, ,92 1,28 1,65 2,01 2, ,98 1,38 1,79 2,19 2, ,17 1,68 2,18 2,69 3, ,39 2,03 2,68 3,33 4, ,88 2,20 3,29 4,38 5,47 7, ,58 3,93 5,27 6,62 9, ,07 4,76 6,45 8,14 11, ,69 5,83 7,97 10,1 14, ,47 7,18 9,89 12,6 18, ,42 8,87 12,3 15,8 22, ,58 10,9 15,3 19,7 28, ,85 13,2 18,6 24,0 34, ,0 11,9 20,3 28,8 37,2 54,1 Pokračuje KM g - 4 -

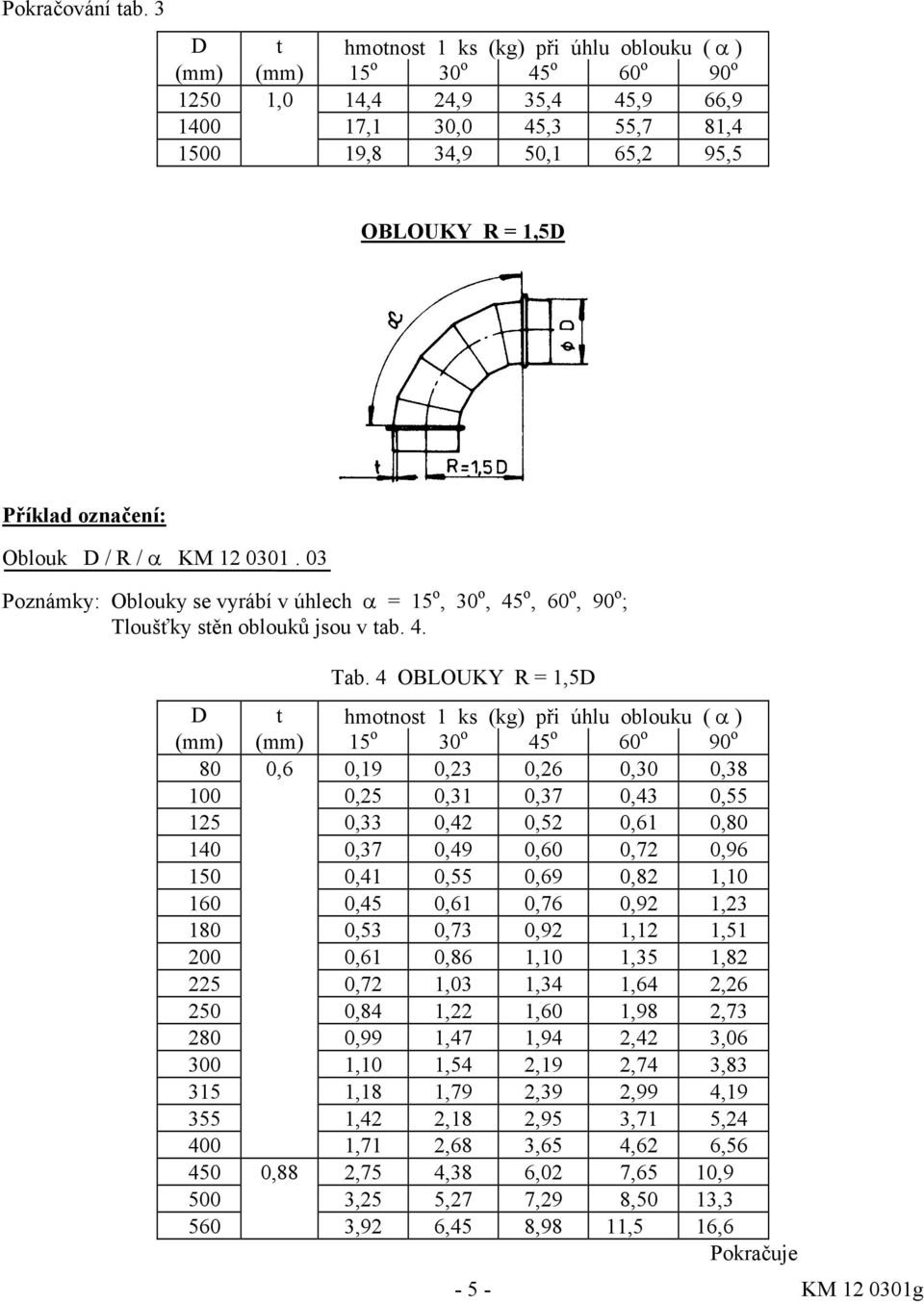

5 Pokračování tab. 3 D t hmotnost 1 ks (kg) při úhlu oblouku ( α ) (mm) (mm) 15 o 30 o 45 o 60 o 90 o ,0 14,4 24,9 35,4 45,9 66, ,1 30,0 45,3 55,7 81, ,8 34,9 50,1 65,2 95,5 OBLOUKY R = 1,5D Oblouk D / R / α KM Poznámky: Oblouky se vyrábí v úhlech α = 15 o, 30 o, 45 o, 60 o, 90 o ; Tloušťky stěn oblouků jsou v tab. 4. Tab. 4 OBLOUKY R = 1,5D D t hmotnost 1 ks (kg) při úhlu oblouku ( α ) (mm) (mm) 15 o 30 o 45 o 60 o 90 o 80 0,6 0,19 0,23 0,26 0,30 0, ,25 0,31 0,37 0,43 0, ,33 0,42 0,52 0,61 0, ,37 0,49 0,60 0,72 0, ,41 0,55 0,69 0,82 1, ,45 0,61 0,76 0,92 1, ,53 0,73 0,92 1,12 1, ,61 0,86 1,10 1,35 1, ,72 1,03 1,34 1,64 2, ,84 1,22 1,60 1,98 2, ,99 1,47 1,94 2,42 3, ,10 1,54 2,19 2,74 3, ,18 1,79 2,39 2,99 4, ,42 2,18 2,95 3,71 5, ,71 2,68 3,65 4,62 6, ,88 2,75 4,38 6,02 7,65 10, ,25 5,27 7,29 8,50 13, ,92 6,45 8,98 11,5 16,6 Pokračuje KM g

6 Pokračování tab. 4 D t hmotnost 1 ks (kg) při úhlu oblouku ( α ) (mm) (mm) 15 o 30 o 45 o 60 o 90 o 630 0,88 4,76 7,97 11,2 14,4 20, ,82 9,89 14,0 18,0 26, ,14 12,3 17,5 22,6 33, ,76 15,3 21,8 28,4 41, ,5 18,6 27,0 34,8 51, ,0 16,1 28,8 41,4 54,1 79, ,6 35,4 51,2 66,9 90, ,7 42,9 62,1 81,3 116, ,6 50,1 72,8 95,5 141,0 PŘECHODY OSOVÉ Přechod D 1 / D 2 KM Poznámky: Výpočet délky přechodu: L = 2 (D 1 - D 2) + 50 Tloušťky stěn, délky a hmotnosti přechodů jsou v tab. 5. PŘECHODY PRAVOÚHLÉ Přechod D 1 / D 2 KM Poznámky: Výpočet délky přechodu: L = 2 (D 1 - D 2) + 50 Tloušťky stěn, délky a hmotnosti přechodů jsou v tab. 5. KM g - 6 -

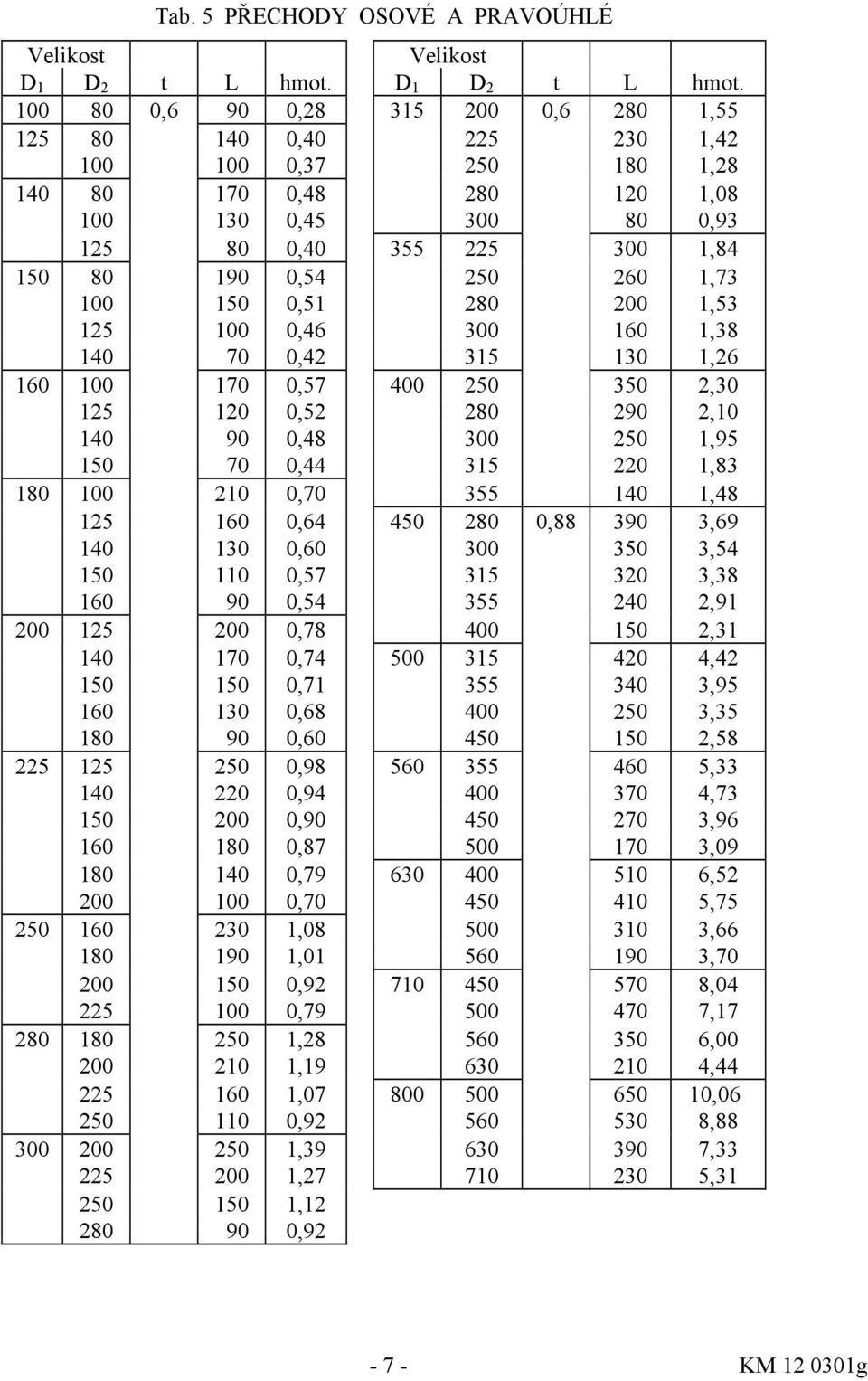

7 Tab. 5 PŘECHODY OSOVÉ A PRAVOÚHLÉ Velikost Velikost D 1 D 2 t L hmot. D 1 D 2 t L hmot ,6 90 0, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , KM g

8 ODSKOKY Odskok D / L / V KM Poznámky: Výpočet délky odskoku: L = 2V + 0,53D Rozměr V určí projektant Vyrábějí se ve stejných průměrech jako trouby SPIRO ROZBOČKY Rozbočka D 1 / D 2 / L / α KM Poznámka: Vyrábějí se ve stejných průměrech jako přechody (tab. 5), při D 2 D 1. ODBOČKY JEDNOSTRANNÉ 90 o Odbočka D 1 / D 2 KM Poznámka: Vyrábějí se ve stejných průměrech jako přechody (tab. 5), při D 2 D 1. KM g - 8 -

9 ODBOČKY OBOUSTRANNÉ 90 o Odbočka D 1 / D 2 / D 3 KM Poznámka: Vyrábějí se ve stejných průměrech jako přechody (tab. 5), při D 2 D 1 a D 3 D 2. ODBOČKY JEDNOSTRANNÉ α o Odbočka D 1 / D 2 / α KM Poznámky: Vyrábějí se ve stejných průměrech jako přechody (tab. 5), při D 2 D 1. Výpočet délky ( pro α = 45 o ): L = 1,41 x D ODBOČKY OBOUSTRANNÉ α o Odbočka D 1 / D 2 / D 3 / α KM Poznámka: Vyrábějí se ve stejných průměrech jako přechody (tab. 5), při D 2 D 1 a D 3 < D 1. Výpočet délky (pro α = 45 o ): L = 1,41 x D KM g

10 ODBOČKY PŘECHODOVÉ JEDNOSTRANNÉ Odbočka D 1 / D 2 / D 3 KM Poznámky: Vyrábějí se v rozsahu průměrů D 1 a D 3 = 100 až 800, průměr D 2 v rozsahu 80 až 710, při D 3 D 1 a D 2 < D 1. Výpočet délky: L = D (D 1 - D 2) + 50 ODBOČKY PŘECHODOVÉ OBOUSTRANNÉ Odbočka D 1 / D 2 / D 3 / D 4 KM Poznámky: Vyrábějí se v rozsahu průměrů D 1, D 3 a D 4 = 100 až 800, průměr D 2 v rozsahu 80 až 710, při D 3 D 1 a D 2 < D 1. Výpočet délky: L = D (D 1 - D 2 ) + 50 Výpočet šířky: L 1 = D KM g

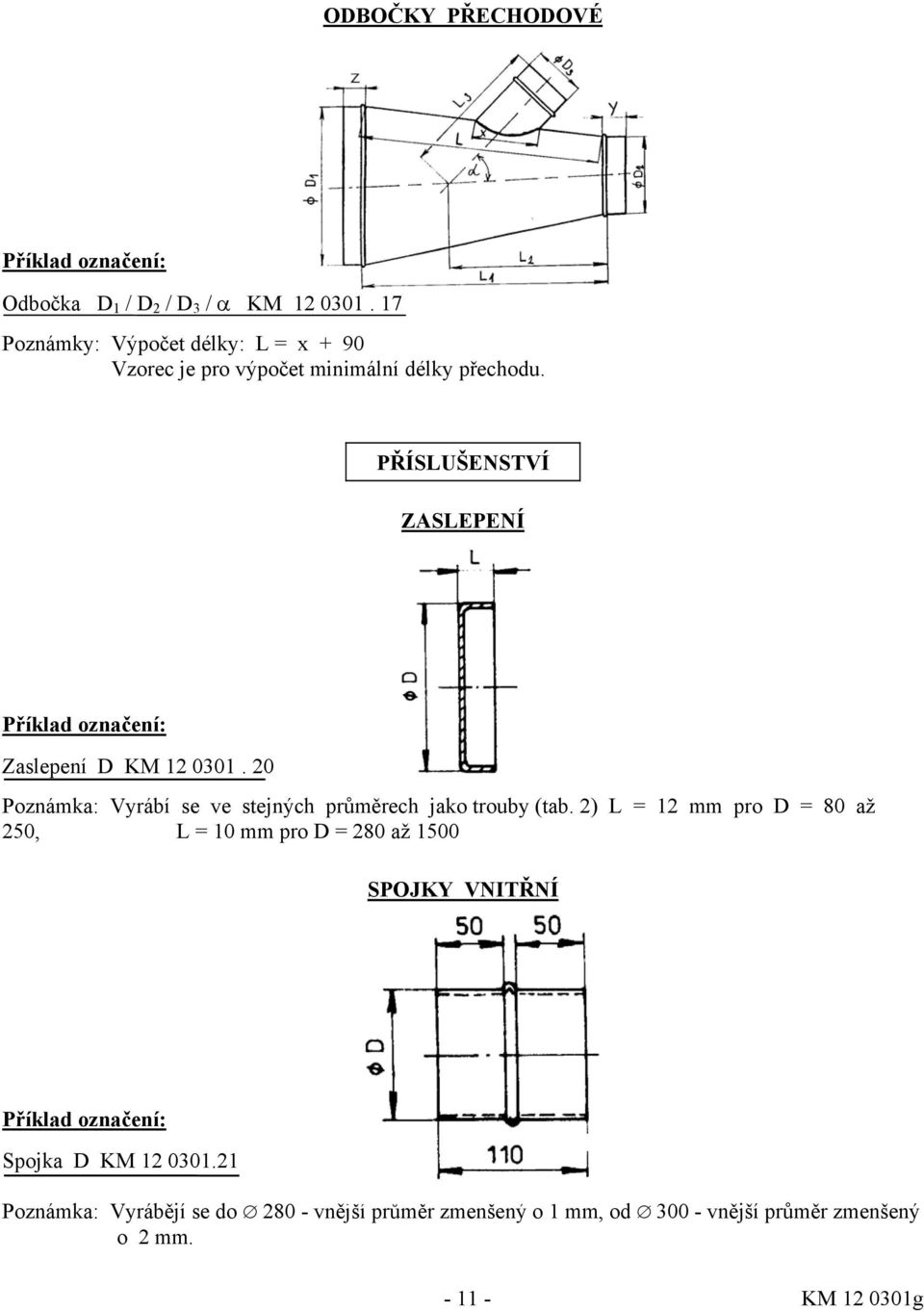

11 ODBOČKY PŘECHODOVÉ Odbočka D 1 / D 2 / D 3 / α KM Poznámky: Výpočet délky: L = x + 90 Vzorec je pro výpočet minimální délky přechodu. PŘÍSLUŠENSTVÍ ZASLEPENÍ Zaslepení D KM Poznámka: Vyrábí se ve stejných průměrech jako trouby (tab. 2) L = 12 mm pro D = 80 až 250, L = 10 mm pro D = 280 až 1500 SPOJKY VNITŘNÍ Spojka D KM Poznámka: Vyrábějí se do vnější průměr zmenšený o 1 mm, od vnější průměr zmenšený o 2 mm KM g

12 SPOJKY VNĚJŠÍ Spojka D KM Poznámka: Vyrábějí se ve stejných průměrech jako trouby (tab. 2). ZVVZ a. s. Telefon: DK Sažinova 888 Tel/fax: MILEVSKO Fax: KM g

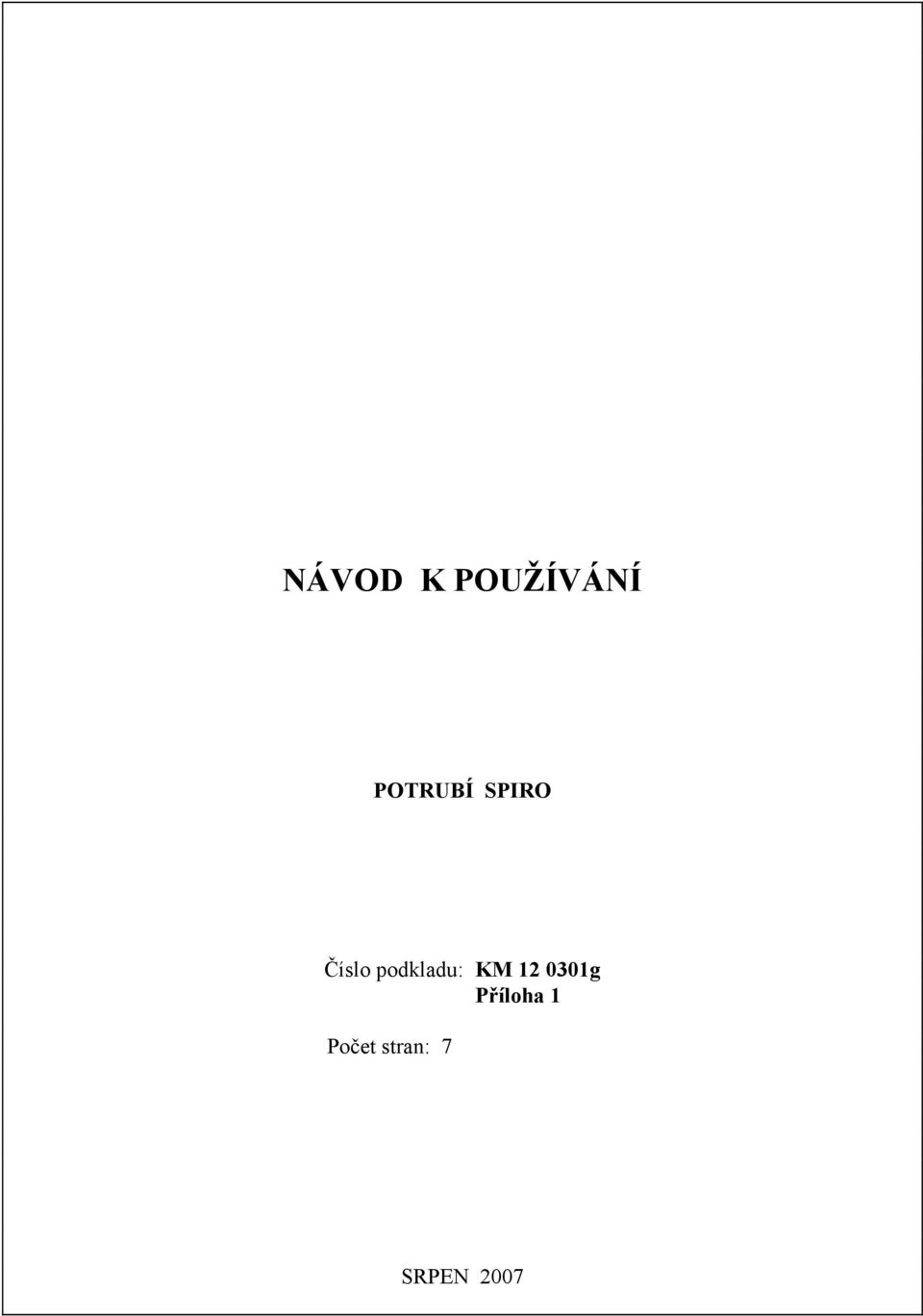

13 NÁVOD K POUŽÍVÁNÍ POTRUBÍ SPIRO Číslo podkladu: KM g Příloha 1 Počet stran: 7 SRPEN 2007

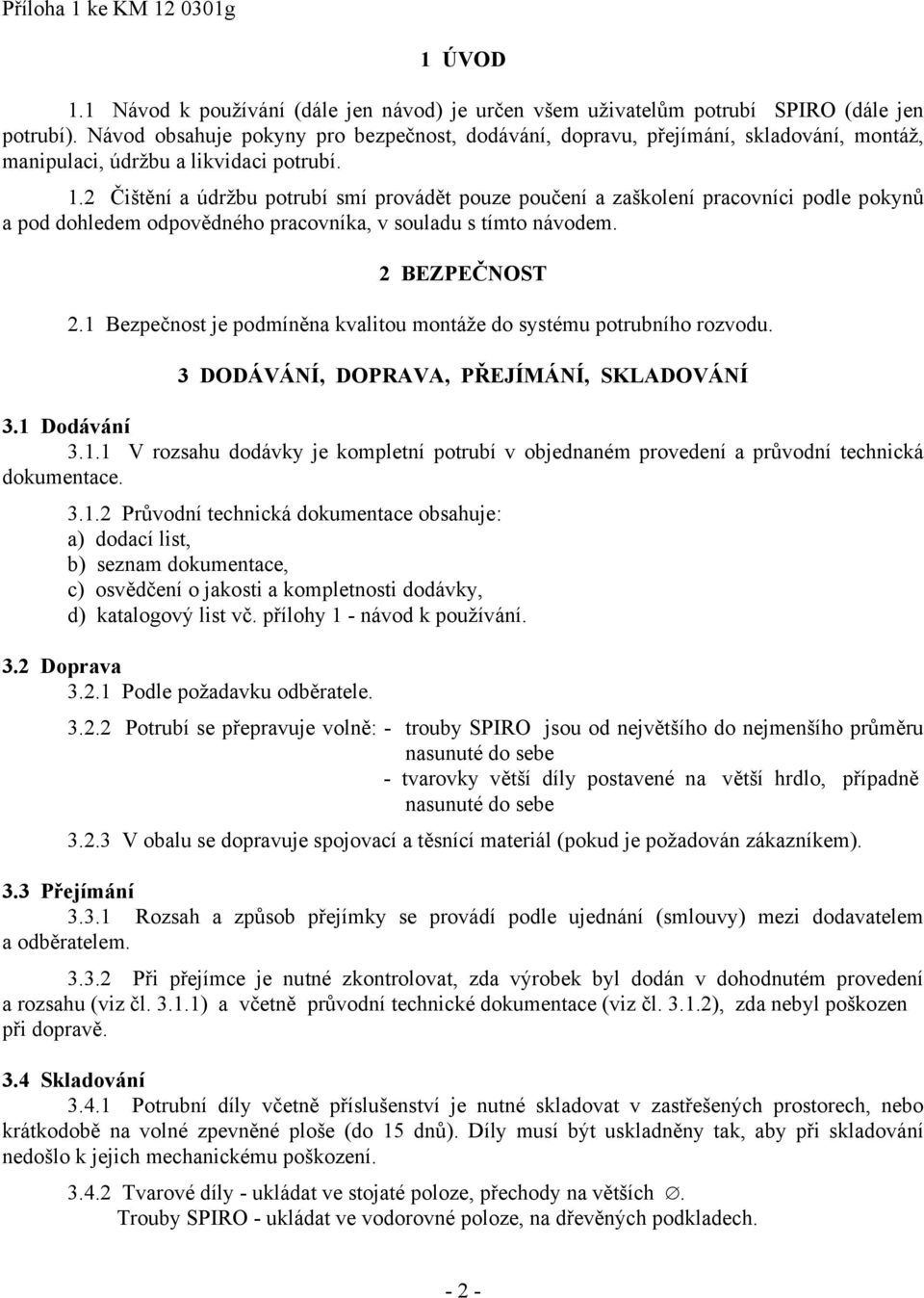

14 Příloha 1 ke KM g 1 ÚVOD 1.1 Návod k používání (dále jen návod) je určen všem uživatelům potrubí SPIRO (dále jen potrubí). Návod obsahuje pokyny pro bezpečnost, dodávání, dopravu, přejímání, skladování, montáž, manipulaci, údržbu a likvidaci potrubí. 1.2 Čištění a údržbu potrubí smí provádět pouze poučení a zaškolení pracovníci podle pokynů a pod dohledem odpovědného pracovníka, v souladu s tímto návodem. 2 BEZPEČNOST 2.1 Bezpečnost je podmíněna kvalitou montáže do systému potrubního rozvodu. 3 DODÁVÁNÍ, DOPRAVA, PŘEJÍMÁNÍ, SKLADOVÁNÍ 3.1 Dodávání V rozsahu dodávky je kompletní potrubí v objednaném provedení a průvodní technická dokumentace Průvodní technická dokumentace obsahuje: a) dodací list, b) seznam dokumentace, c) osvědčení o jakosti a kompletnosti dodávky, d) katalogový list vč. přílohy 1 - návod k používání. 3.2 Doprava Podle požadavku odběratele Potrubí se přepravuje volně: - trouby SPIRO jsou od největšího do nejmenšího průměru nasunuté do sebe - tvarovky větší díly postavené na větší hrdlo, případně nasunuté do sebe V obalu se dopravuje spojovací a těsnící materiál (pokud je požadován zákazníkem). 3.3 Přejímání Rozsah a způsob přejímky se provádí podle ujednání (smlouvy) mezi dodavatelem a odběratelem Při přejímce je nutné zkontrolovat, zda výrobek byl dodán v dohodnutém provedení a rozsahu (viz čl ) a včetně průvodní technické dokumentace (viz čl ), zda nebyl poškozen při dopravě. 3.4 Skladování Potrubní díly včetně příslušenství je nutné skladovat v zastřešených prostorech, nebo krátkodobě na volné zpevněné ploše (do 15 dnů). Díly musí být uskladněny tak, aby při skladování nedošlo k jejich mechanickému poškození Tvarové díly - ukládat ve stojaté poloze, přechody na větších. Trouby SPIRO - ukládat ve vodorovné poloze, na dřevěných podkladech

15 Příloha 1 ke KM g 4 MONTÁŽ A INSTALACE 4.1 Zahájení montáže Před zahájením montáže je nutné zkontrolovat, zda veškeré díly potrubí byly uskladněny podle podmínek uvedených v čl a zda nebyly během skladování u odběratele a při manipulaci na stavbě zdeformovány, nebo jinak mechanicky poškozeny případně znečištěny (znečištěné díly vně i uvnitř vyčistit) S potrubními díly se manipuluje ručně v kožených rukavicích a nebo na paletě. Při manipulaci s potrubními díly je zakázáno: - shazovat je z dopravního prostředku, házet s nimi, vláčet je po zemi, nebo je kutálet. Pracovníci, kteří vykonávají manipulaci s potrubními díly nebo se na ní podílejí: - jsou odpovědni za ochranu výrobků před poškozením a záměnou nebo ztrátou identifikace, - nesmí používat manipulační techniku nebo manipulační a vázací prostředky, pokud by mohly být příčinou zhoršení jakosti výrobku. - musí při manipulaci dbát bezpečnostních předpisů. 4.2 Postup montáže Podle projektu rozložit potřebné díly potrubí ve stavbě. Překontrolovat rozměry, délky a tvary dílů potrubí, zda souhlasí s projektem. Trouby SPIRO upravit na potřebné délky dle projektu, konce trub odjehlit. Po montáži musí být zajištěna požadovaná těsnost. Postup montáže podle variant A, B, C. Varianta A: Spojení trub SPIRO vnitřní spojkou (viz obr. 1) - do trouby SPIRO nasunout vnitřní spojku - dorazit na signu, troubu se spojkou svrtat cca 15 mm od konce trouby a zajistit ocelovými jednostrannými nýty s trnem, potom na spojku nasunout další troubu SPIRO a spojit stejným způsobem, spoj utěsnit 2x ovinutím samolepící těsnící páskou z PVC. Varianta B: Spojení trub SPIRO s tvarovkou (viz obr. 2) - do trouby SPIRO nasunout hrdlo tvarovky - dorazit na signu, troubu s hrdlem svrtat cca 15 mm od konce trouby a zajistit ocelovými jednostrannými nýty s trnem, potom na druhé hrdlo tvarovky nasunout další troubu SPIRO a spojit stejným způsobem, každý spoj utěsnit 2x ovinutím samolepící těsnící páskou z PVC. Varianta C: Spojení tvarovek SPIRO vnější spojkou (viz obr. 3) - na hrdlo tvarovky SPIRO nasunout spojku vnější - dorazit na signu, tvarovku se spojkou svrtat cca 15 mm od konce spojky a zajistit ocelovými jednostrannými nýty s trnem, potom do spojky nasunout hrdlo další tvarovky a spojit stejným způsobem, každý spoj utěsnit 2x ovinutím samolepící páskou z PVC Je zakázané díly potrubí spojovat na zemi v dlouhé trasy a tyto trasy potrubí následně zvedat a zavěšovat Montáž musí provádět odborná firma. 4.3 Zavěšování Potrubí SPIRO je možné instalovat ve vodorovné i svislé poloze. Typ a způsob zavěšení - kotvení určuje projektant. Doporučená rozteč závěsů je 2 až 5 m pro varianty A, B, C Vzdálenost zavěšení (rozteče závěsů) určuje projektant podle situace na stavbě, podle velikosti, průřezu a váhy potrubí Za bezpečné uložení (zavěšení) potrubí a příslušenství odpovídá projektant spolu s montážním závodem (resp. s odbornou montážní firmou)

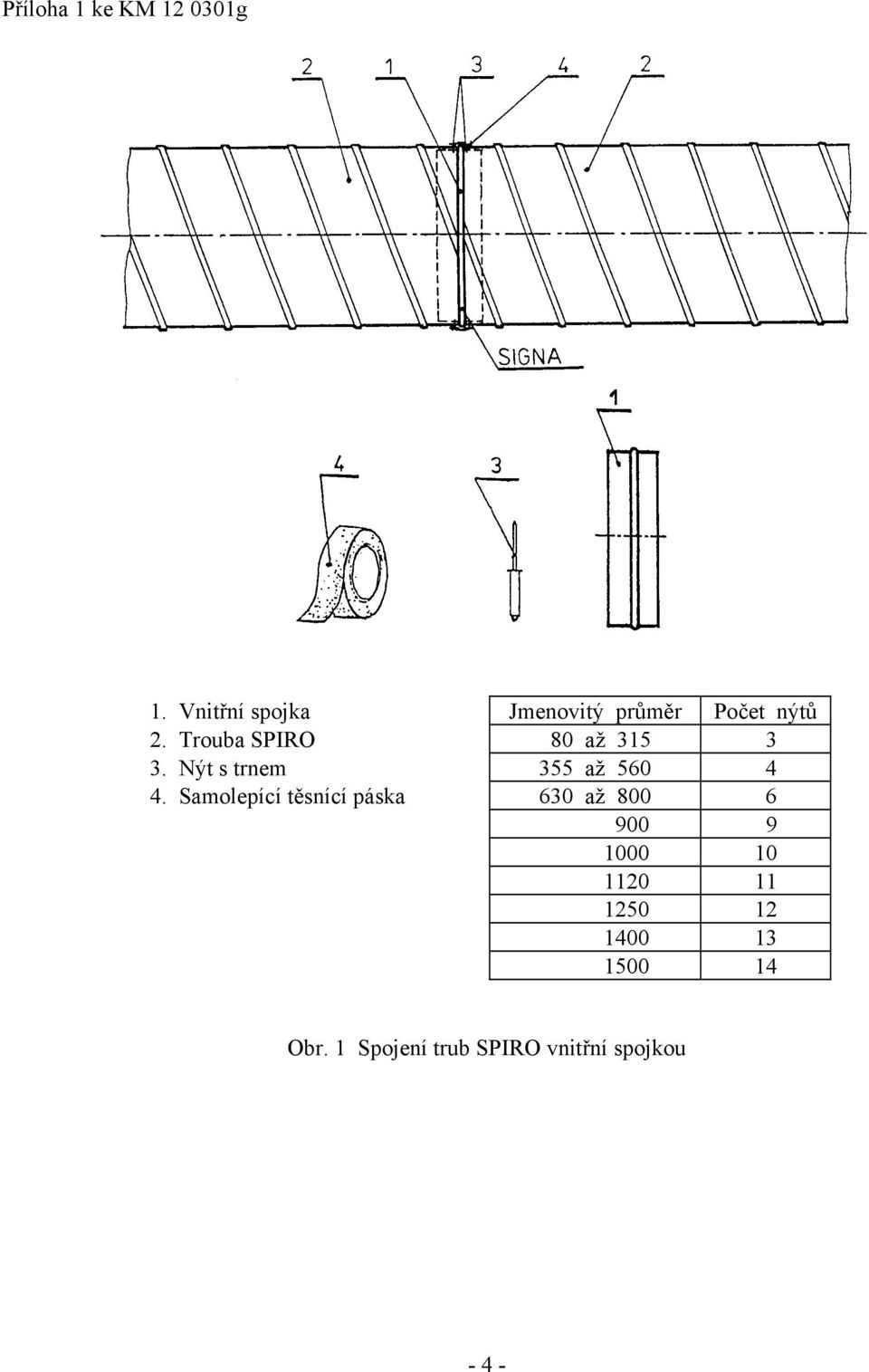

16 Příloha 1 ke KM g 1. Vnitřní spojka Jmenovitý průměr Počet nýtů 2. Trouba SPIRO 80 až Nýt s trnem 355 až Samolepící těsnící páska 630 až Obr. 1 Spojení trub SPIRO vnitřní spojkou - 4 -

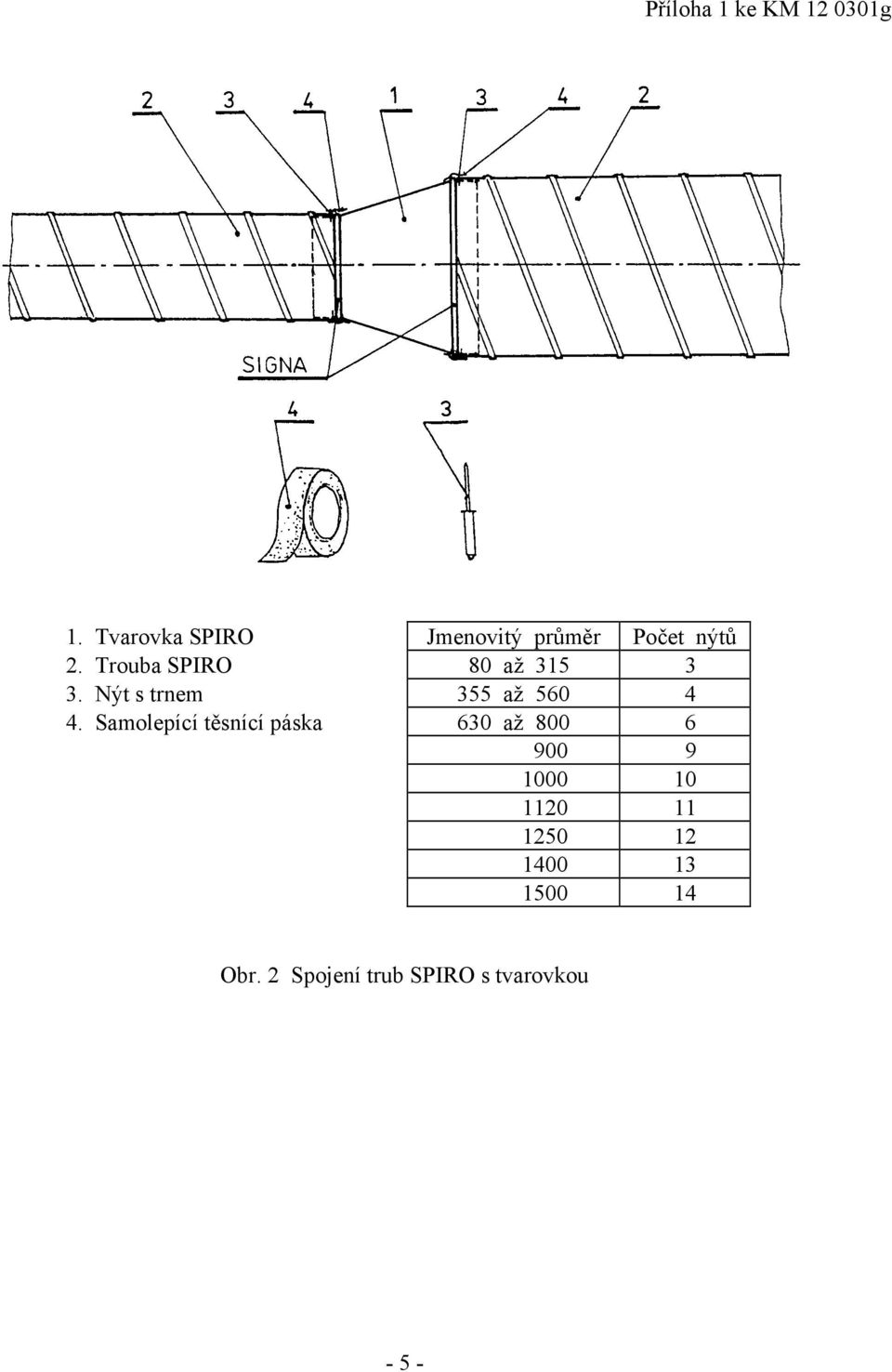

17 Příloha 1 ke KM g 1. Tvarovka SPIRO Jmenovitý průměr Počet nýtů 2. Trouba SPIRO 80 až Nýt s trnem 355 až Samolepící těsnící páska 630 až Obr. 2 Spojení trub SPIRO s tvarovkou - 5 -

18 Příloha 1 ke KM g 1. Vnější spojka Jmenovitý průměr Počet nýtů 2. Tvarovka SPIRO 80 až Nýt s trnem 355 až Samolepící těsnící páska 630 až Obr. 3 Spojení tvarovek SPIRO vnější spojkou 5 PROVOZ 5.1 Do provozu se uvádí klimatizační zařízení jako celek. 6 ÚDRŽBA A OPRAVY 6.1 V případech, kdy vzdušina obsahuje velké množství prachových částic (např. textilní průmysl), nebo kdy vlhkost vzdušiny je na rosném bodě, je nutné kontrolovat stav potrubí a provést jeho čištění od usazenin (jak často určuje projekt) min. však 1 x za rok

19 Příloha 1 ke KM g 6.2 Opravy potrubí se neprovádí (eventuelně formou výměny dílů potrubí, tyto díly musí být dodatečně objednány). 7 LIKVIDACE 7.1 Po uplynutí životnosti potrubí a jeho následné likvidaci je nutné postupovat podle předpisů platných v zemi jejich uživatele. 7.2 Použité materiály a jejich likvidace: - díly z pozinkovaného plechu - šrotace - těsnící páska - akreditovaná firma 8 ZÁRUKY 8.1 Doba záruky je dána smlouvou mezi výrobcem a odběratelem. 8.2 Jakýkoliv zásah do konstrukce potrubí a jejich manipulování a provozování v rozporu s tímto návodem činí záruku neplatnou. Souvisící normy a předpisy DIN SPIRO potrubí, koncovky, spojky DIN SPIRO tvarovky DODATEK Zpracovatel: ZVVZ a. s. - DK - TPVK - TÚ - NOR ZVVZ a. s. - Sažinova Milevsko - 7 -
