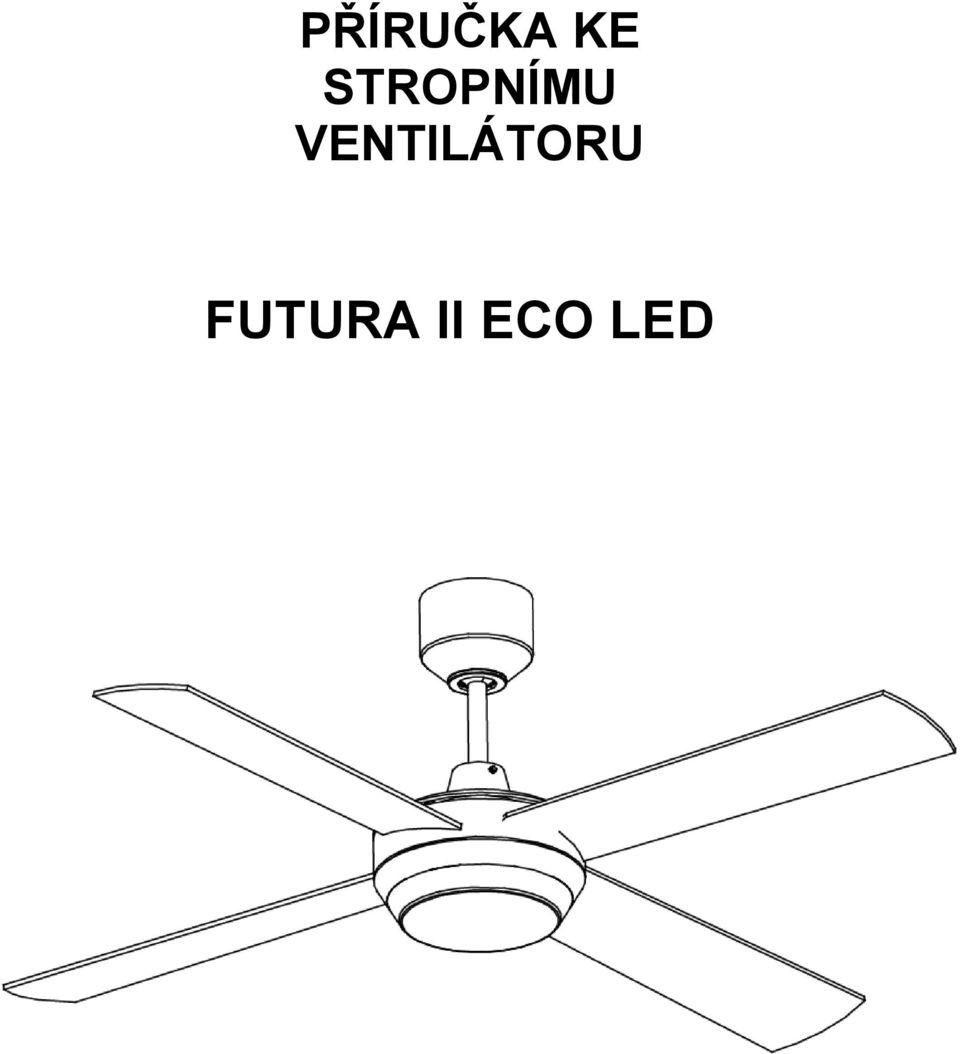

1 PŘÍRUČKA KE STROPNÍMU VENTILÁTORU FUTURA II ECO LED

2

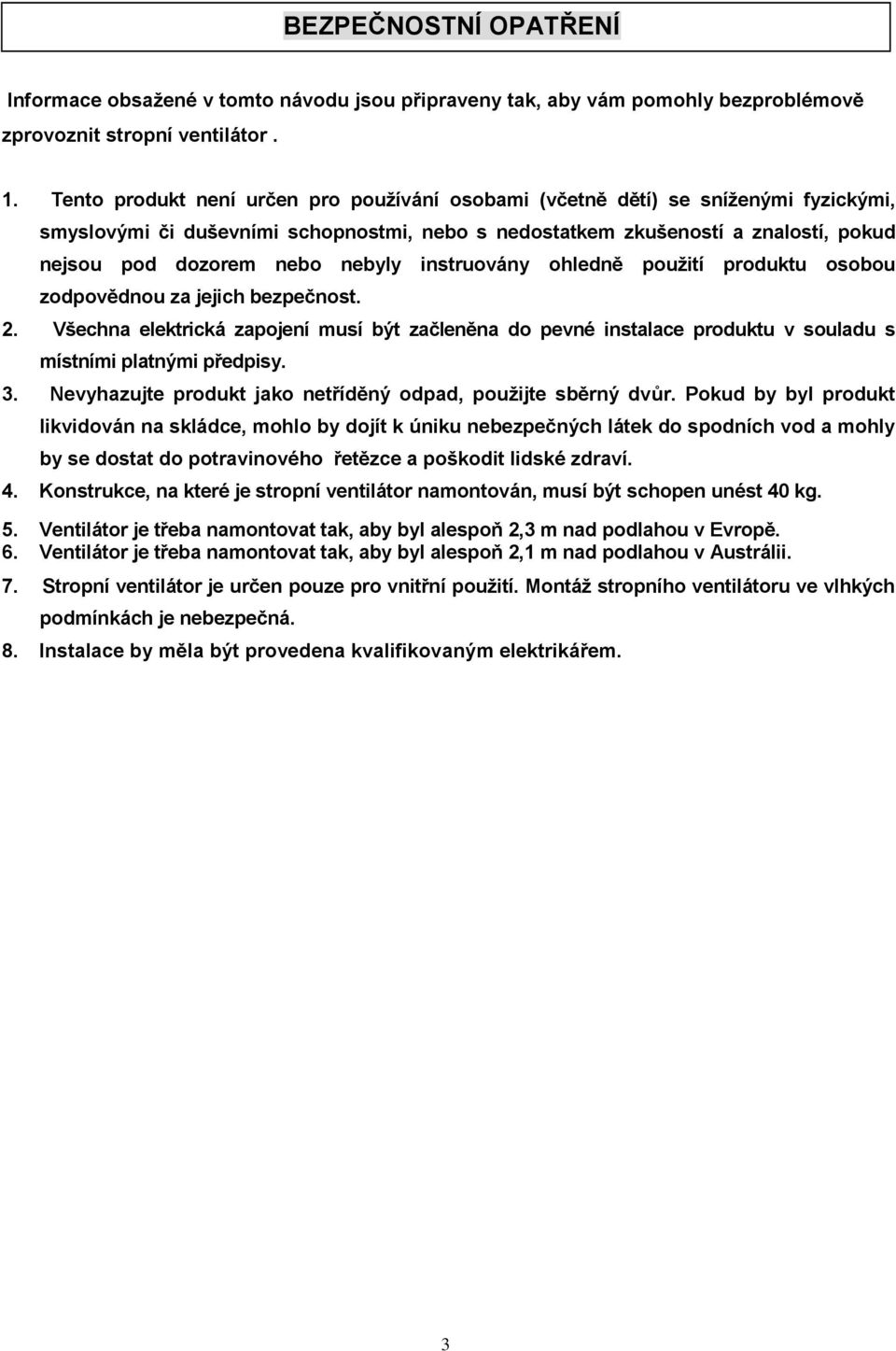

3 BEZPEČNOSTNÍ OPATŘENÍ Informace obsažené v tomto návodu jsou připraveny tak, aby vám pomohly bezproblémově zprovoznit stropní ventilátor. 1. Tento produkt není určen pro používání osobami (včetně dětí) se sníženými fyzickými, smyslovými či duševními schopnostmi, nebo s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem nebo nebyly instruovány ohledně použití produktu osobou zodpovědnou za jejich bezpečnost. 2. Všechna elektrická zapojení musí být začleněna do pevné instalace produktu v souladu s místními platnými předpisy. 3. Nevyhazujte produkt jako netříděný odpad, použijte sběrný dvůr. Pokud by byl produkt likvidován na skládce, mohlo by dojít k úniku nebezpečných látek do spodních vod a mohly by se dostat do potravinového řetězce a poškodit lidské zdraví. 4. Konstrukce, na které je stropní ventilátor namontován, musí být schopen unést 40 kg. 5. Ventilátor je třeba namontovat tak, aby byl alespoň 2,3 m nad podlahou v Evropě. 6. Ventilátor je třeba namontovat tak, aby byl alespoň 2,1 m nad podlahou v Austrálii. 7. Stropní ventilátor je určen pouze pro vnitřní použití. Montáž stropního ventilátoru ve vlhkých podmínkách je nebezpečná. 8. Instalace by měla být provedena kvalifikovaným elektrikářem. 3

4 PŘED INSTALACÍ Vybalte ventilátor a zkontrolujte všechny části. Obr. 1. Obr. 1 1 Závěsné rameno x 1 2 LED ovladač x 1 3 Předmontovaný motor, montážní tyč a kryt x 1 4 LED světlo x 1 5 Lopatky x 4 6 Šroub pro závěsné rameno x 2 7 Plochá podložka x 2 8 Pružná podložka x 2 9 Hmoždinka x 2 10 Vyvažující sada x 1 11 Motorové šrouby lopatek x Nástěnný ovladač x 1 set 4

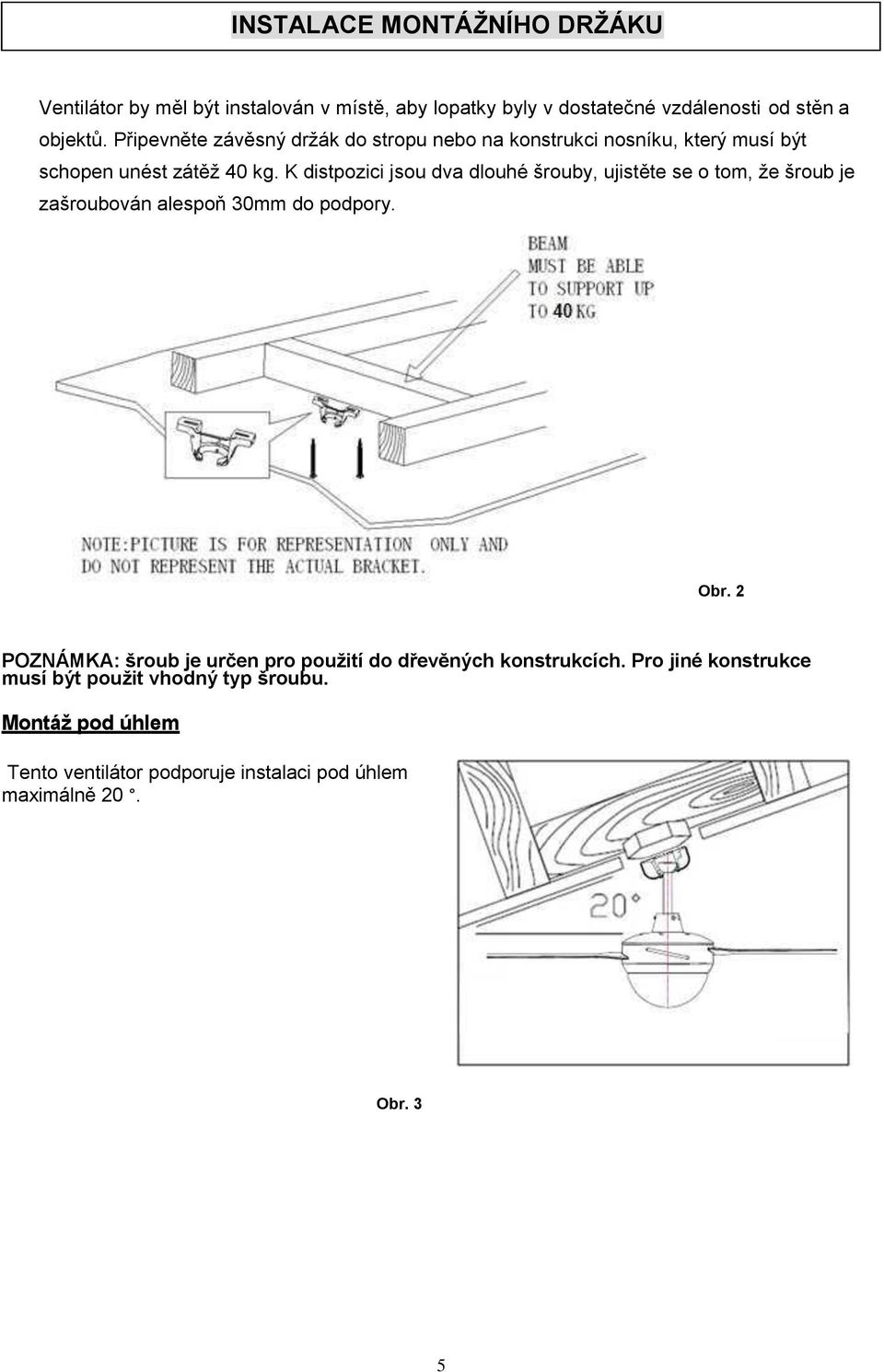

5 INSTALACE MONTÁŽNÍHO DRŽÁKU Ventilátor by měl být instalován v místě, aby lopatky byly v dostatečné vzdálenosti od stěn a objektů. Připevněte závěsný držák do stropu nebo na konstrukci nosníku, který musí být schopen unést zátěž 40 kg. K distpozici jsou dva dlouhé šrouby, ujistěte se o tom, že šroub je zašroubován alespoň 30mm do podpory. Obr. 2 POZNÁMKA: šroub je určen pro použití do dřevěných konstrukcích. Pro jiné konstrukce musí být použit vhodný typ šroubu. Montáž pod úhlem Tento ventilátor podporuje instalaci pod úhlem maximálně 20. Obr. 3 5

6 INSTALACE VENTILÁTORU 1. Opatrně zvedněte ventilátor a umístěte k držáku a zajistěte. Poté nainstalujte LED ovladač přímo do držáku přesně podle Obr. 4. LED ovladač Obr.4 2. Podívejte se na schéma elektrického zapojení podle Obr. 9 a 10. VAROVÁNÍ: aby nedošlo k úrazu elektrickým proudem nebo nebezpečí vzniku požáru, nepokoušejte se provádět elektrické zapojení sami. Všechny elektrické připojení musí být provedena kvalifikovaným elektrikářem. POZNÁMKA: všechna elektrická připojen musí být zahrnuta do pevné elektroinstalace. 3. Po dokončení elektroinstalace v místě uchycení držáku a připojení motoru vetnilátoru a pevné instalace pomocí 4 portů rychlospojek (1), připojení vodičů LED ovladače a pevné elektroinstalace pomocí 3 portů rychlých konektorů (2), také připojení LED ovladače a LED vstupních drátů přes 2 porty rychlospojky (3). Obr. 5. Zakryjte držák krytem. Zajistěte, aby elektrické rozvody byly zastrčeny uvnitř vrchlíku, aby nedošlo k poškození během provozu stropního ventilátoru. Obr Obr.5

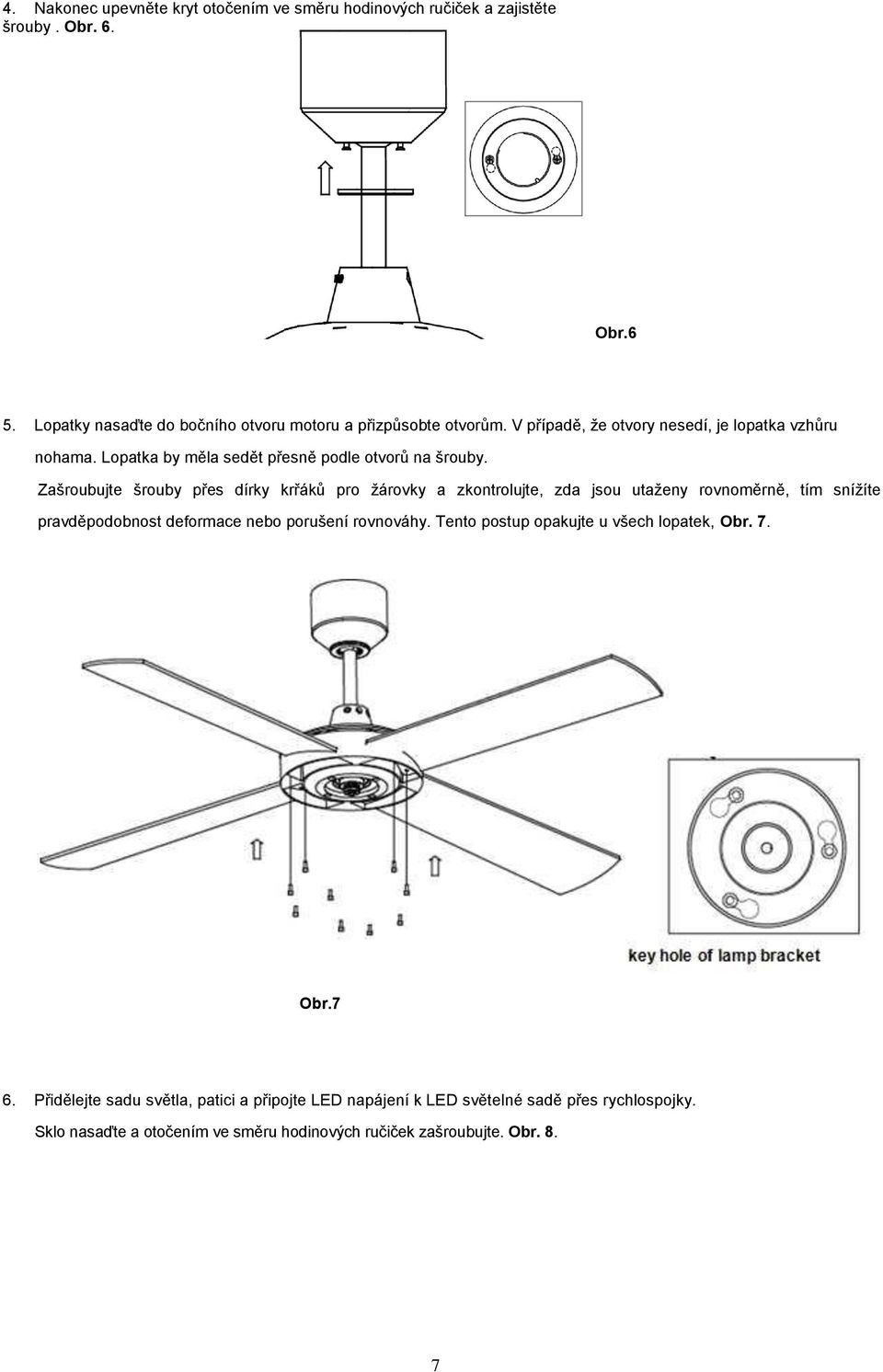

7 4. Nakonec upevněte kryt otočením ve směru hodinových ručiček a zajistěte šrouby. Obr. 6. Obr.6 5. Lopatky nasaďte do bočního otvoru motoru a přizpůsobte otvorům. V případě, že otvory nesedí, je lopatka vzhůru nohama. Lopatka by měla sedět přesně podle otvorů na šrouby. Zašroubujte šrouby přes dírky krřáků pro žárovky a zkontrolujte, zda jsou utaženy rovnoměrně, tím snížíte pravděpodobnost deformace nebo porušení rovnováhy. Tento postup opakujte u všech lopatek, Obr. 7. Obr.7 6. Přidělejte sadu světla, patici a připojte LED napájení k LED světelné sadě přes rychlospojky. Sklo nasaďte a otočením ve směru hodinových ručiček zašroubujte. Obr. 8. 7

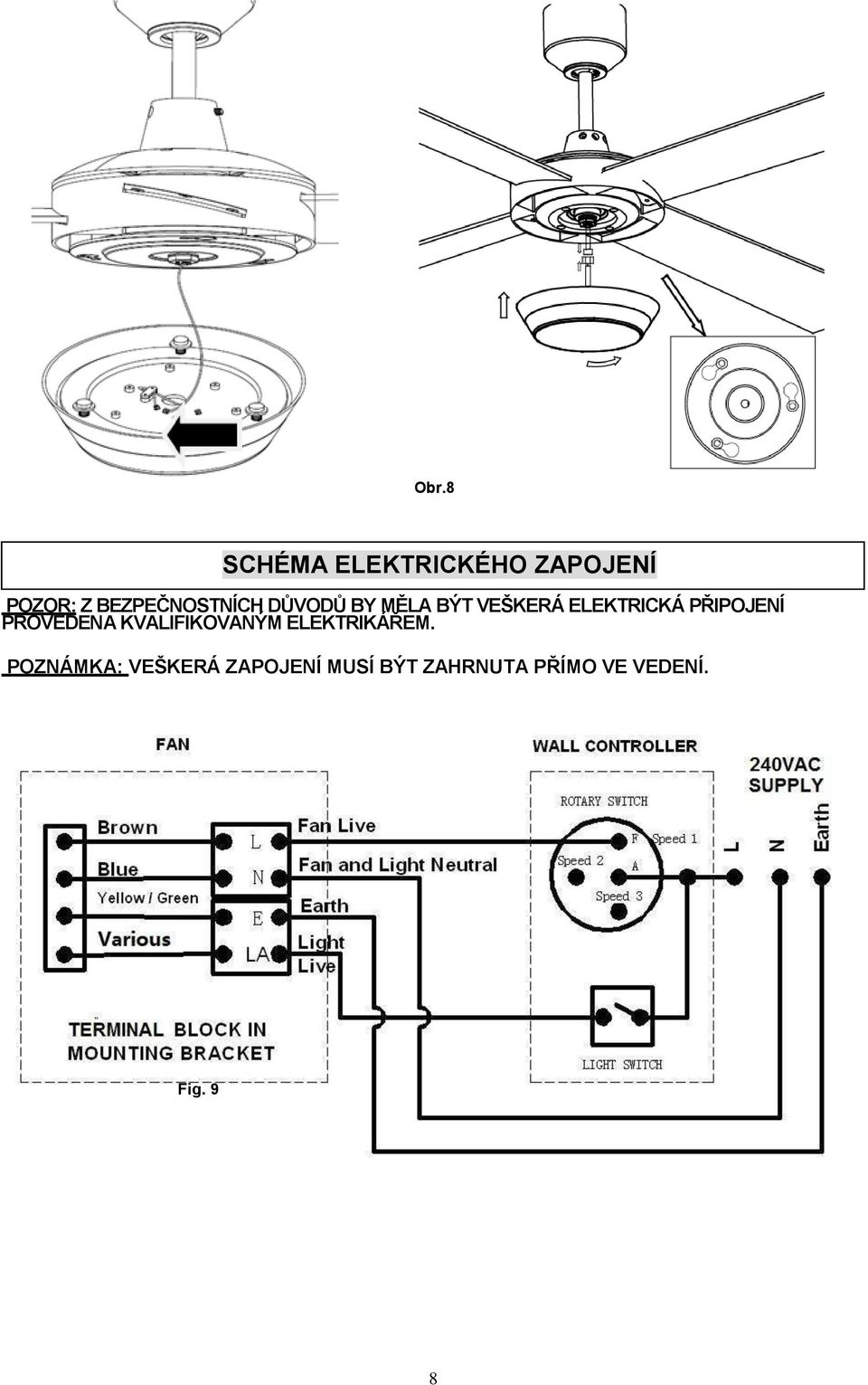

8 Obr.8 SCHÉMA ELEKTRICKÉHO ZAPOJENÍ POZOR: Z BEZPEČNOSTNÍCH DŮVODŮ BY MĚLA BÝT VEŠKERÁ ELEKTRICKÁ PŘIPOJENÍ PROVEDENA KVALIFIKOVANÝM ELEKTRIKÁŘEM. POZNÁMKA: VEŠKERÁ ZAPOJENÍ MUSÍ BÝT ZAHRNUTA PŘÍMO VE VEDENÍ. Fig. 9 8

9 Fig. 9 Schéma otočného spínače a kondenzátoru POUŽITÍ STROPNÍHO VENTILÁTORU NÁSTĚNNÝ OVLADAČ Stropní ventilátor je ovládán pomocí otočného přepínače (ventilátor) a světlo se ovládá pomocí kolébkového spínače. POZICE PŘEPÍNAČE (ARROW POINTING) POPIS OFF VENTILÁTOR JE VYPNUTÝ 1 VENTILÁTOR JE ZAPNUTÝ NA NEJVYŠŠÍ RYCHLOST 2 VENTILÁTOR JE ZAPNUTÝ NA STŘEDNÍ RYCHLOST 3 VENTILÁTOR JE ZAPNUTÝ NA NEJNIŽŠÍ RYCHLOST SVĚTOLO VYPÍNAČE STISKEM ZAPNETE/VYPNETE VENTILÁTOR 9

10 NÁSTĚNNÝ OVLADAČ Obr. 10 REVERZNÍ SPÍNAČ Stropní ventilátor může pracovat v Letním i Zimním režimu. LETNÍ režim: reverzní vypínač musí být v poloze dolů (SUMMER), aby se ventilátor otáčel proti směru hodinových ručiček, průtok vzduchu bude směřovat dolů a tím dojde k ochlazování vzduchu. ZIMNÍ režim: reverzní spínač musí být v poloze nahoru (WINTER), aby se ventilátor otáčel ve směru hodinových ručiček, průtok vzduchu bude směřovat nahoru a cirkulací teplého vzduchu dochází k úspoře energie. Reverzní spínač Obr

11 PO INSTALACI KMITÁNÍ: POZNÁMKA: STROPNÍ VENTILÁTORY MAJÍ TENDENCI SE BĚHEM PROVOZU POHYBOVAT, PROTOŽE JE NAMONTOVÁN NA PRYŽOVÉM TĚSNĚNÍ. KDYBY BYL STROPNÍ VENTILÁTOR NAMONTOVÁN PEVNĚ KE STROPU, ZPŮSOBOVALO BY TO NADMĚRNÉ VIBRACE. NĚKOLIKA CENTIMETROVÝ POHYB NENAZNAČUJE ŽÁDNÝ PROBLÉM. KE SNÍŽENÍ KMITÁNÍ: ZKONTROLUJTE, ZDA JSOU VŠECHNY ŠROUBKY BEZPEČNĚ ZAŠROUBOBANÉ A UTAŽENÉ. VYVAŽUJÍCÍ SOUPRAVA: vyvažující souprava je dodávána spolu se stropním ventilátorem a slouží k vyvážení stropního ventilátoru před první instalací. Podívejte se prosím na istrukce jak použít vyvažující soupravu. Tato souprava může být použita I později během provozu stropního ventilátoru. Uschovejte prosím vyvažující soupravu pro další případné použití. HLUK: Když je klid (zejména v noci) můžete slyšet občasné drobné zvuky. Změnu hluku motoru může způsobit také mírné kolísání napětí a frekvence signalu. Toto je normální. Záruka výrobce se vztahuje pouze na skutečné vady, které se mohou vyvinout. Všechny elektromotory jsou do určité míry slyšitelné. ČIŠTĚNÍ A ÚDRŽBA K pravidelnému čištění stropního ventilátoru používejte měkký kartáč nebo hadřík, aby nedošlo k poškrábání laku. Pokud se chystáte čistit stropní ventilátor, vypněte jej z elektrické sítě. K čištění nepoužívejte vodu. Mohlo by dojít k poškození motoru, lopatek nebo by mohlo dojít k úrazu elektrickým proud. Motor má trvale promazaná kuličková ložiska, tudíž není potřeba je promazávat. POZNÁMKA: Před čištěním stropního ventilátoru jej vždy vypněte ze síťového napájení. TECHNICKÉ INFORMACE FUTURA II ECO SERIE model Jmenovité napětí Jmenovitý výkon motoru Jmenovitý výkon světla Typ světla LD-48-LED VAC 60W 17W,LED Life time: 30,000H LED světlo s ovladačem Model.: TD0151N-E052 LD-52-LED VAC 70W 17W, LED Life time: 30,000H LED světlo s ovladačem Model.: TD0151N-E052 11
