1 Kompaktní solární systém Návod k instalaci a použití

2 Pracovní princip Voda je ohřívána pomocí vakuových trubic (heat-pipe), které jsou zasunuty přímo do vodní nádrže. Nahřáta tepelná trubice předává vzniklé teplo do vodní nádrže a tím ohřívá vodu. Kompaktní ohřívač vody se zapojuji přímo do vodovodního řádu, aniž by došlo k narušení stávajícího systému pro ohřev TUV. Tento systém pracuje bez čerpadlové skupiny a řídící jednotky, čímž se stává prakticky bezúdržbový. Využití tohoto systému můžeme najít především na chatách, chalupách a všude tam, kde nemáme přístup k elektrické energii. Samozřejmě se může systém využít i v celoročně obytných prostorech a i tam, kde je dostupnost elektrické energie. K systému je možné pořídit elektrický ohřívač pro případný přihřev a řídící jednotku. K vodní nádrži je možno také pořídit anodovou tyč, která zvyšuje životnost tím, že chrání vodní nádrže před vznikající korozí. Systém lze montovat na šikmou i plochou střechu. Systém by měl být montován pod úhlem 45 s orientací na JIH.

3 Popis kompaktního ohřívače vody Vnitřní nádrž 2. Vnějsí nádrž 3. Stojan / Rám 4. Solární vakuová trubice 5. Podpěra solárních trubic 6. Přívod studené vody 7. Výpusť teplé vody 8. Tepelně pojistný ventil

4 Technické údaje Vodní nádrž: Kapacita: Vnější materiál nádrže: Vnitřní materiál nádrže: Izolační materiál: L Nerezová ocel / Barevná ocel Nerezová ocel - 1,2mm. Polyuretanová pěna - 55mm. Solární trubice: Materiál vnějšího potrubí: Slitina hliníku / nerez Materiál vyhřívaného potrubí: Měď Izolační materiál: Minerální vlna - Rock Wool Těsnící materiál: Tepelně odolný silikon Materiál elektronky: Borosilikátové sklo 3.3-1,6mm. Pracovní tlak celého systému: 6 bar Zkušební tlak: 12 bar Poznámka k instalaci 1. V případě, že se rozhodnete pro instalaci solárního ohřívače vody na střeše což vyžaduje práci ve výšce, dbejte prosím zvýšené opatrnosti při montáži. Doporučujeme kontrolu krovu v místě instalace a montáž svěřit autorizované firmě. 2. Pečlivě se seznamte s tímto manuálem před tím, než začnete ohřívač instalovat. Instalace systému je zvládnutelná uživatelsky, vyžaduje však určitou technickou zdatnost. Instalaci systému doporučujeme svěřit odborné instalatérské firmě nebo kvalifikovanému montérovi.

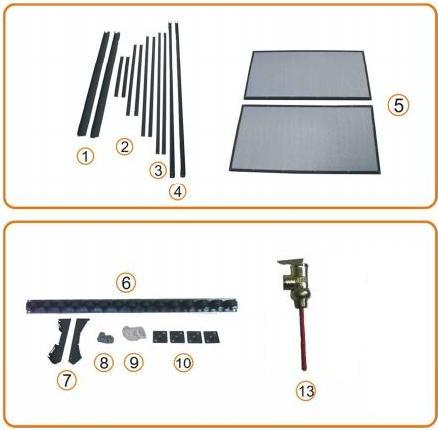

5 Hlavní součásti Sestavení kompaktního ohřívače vody

6 Montáž 1. Montáž začněte smontováním držáků solární vodní nádrže (7) s hlavními nosnými konzolemi (4) 2. Dále přimontujte zadní podpěrné nohy (1) 3. Namontujte křížové výztuhy (3) a uprostřed je spojte šroubem 4. Namontujte výztuhy konstrukce (2) 5. Přimontujte patky nosné konstrukce (10) 6. Namontujte odrazová zrcadla pokud jsou součástí (5) nebo přední zpěry Schéma zapojení

7 7. Připevněte solární vodní nádrž Namontujte držák vakuových trubic na spodní část rámu 8. Solární trubici lehce povytáhněte ze skleněné trubice, nasadtě na ni těsnící podložku. Na skleněnou trubici nasaďte protiprachový kroužek (předtím trubici potřete mýdlovou vodou) 9. Opatrně zasuňte solární vakuovou trubici do otvoru vodní nádrže, dotáhněte ji a ujistěte se, že je trubice rovněž zasunuta do spodního držáku vakuových trubic. Nezapomeňte posunout protiprachové kroužky k vodní nádrži. Takto nainstalujte první dvě krajní trubice a poté zkontrolujte mezery mezi trubicemi a rámem. Mezera by měla být přibližně stejné po celé délce a trubice by měla být rovnoběžná s rámem. Mezeru upravíme poutočením vodní nádrže. 10. Poté naistalujte zbylé solární vakuové trubice. 11. Na závěr zašroubujte tepelně pojistný ventil, teplotní čidlo. Zapojte do vodovodního řádu. Dalé nádrž napustěte vodou pod tlakem a vyčkejte cca 1 hodinu a zkontrolujte dotažení solárních trubic a těsnost systému Na konec zkontrolujte a popřípadě dotáhněte všechny šrouby.

8 Údržba Systém vyžaduje pouze minimální údržbu, která zajistí bezproblémový provoz a dlouhou životnost. V rámci údržby je třeba pravidelně kontrolovat těsnost systému, funkčnost topné patrony a bezpečnostních ventilů, čistotu vakuových trubic a stav nosné konstrukce. Také je třeba kontrolovat stav vakuových trubic. Pokud je konec trubice stříbrný, znamená to, že je trubice v pořádku. Pokud má konec trubice bílou barvu, potom z trubice uniklo vakuum a je potřeba ji vyměnit. V tomto případě se obraťte na svého prodejce, který Vám dodá náhradní vakuovou trubici. Bezpečnostní pokyny Před uvedením do provozu se ujistěte, že solární kolektor nebyl vystaven slunci a vakuové trubice jsou chladné. Vakuové trubice jsou vyrobené ze skla, je tedy třeba dbát zvýšené opatrnosti při manipulaci a samotné instalaci hrozí nebezpečí úrazu! Při montáži na střechu se ujistěte, že nosnost a stav střechy umožňuje bezpečnou instalaci. Montáž solárního systému musí být v souladu s platnými normami a předpisy pro bezpečnost a ochranu při práci, zejména pro práci na střeše. Zejména v letních měsících může teplota vody dosahovat až 90 stupňů celsia. Aby se zamezilo opaření, doporučujeme použít termostatický směšovací ventil, kterým je možné regulovat teplotu ohřáté vody. Nikdy neprovádějte instalaci a montáž kolektoru pod vlivem alkoholu či jiných návykových látek. Užíváte-li nějaké léky, vždy si přečtěte či jiných návykových látek. Užíváte-li nějaké léky, vždy si přečtěte příbalový leták některé léky omezují motoriku, zpomalují reakční časy, neumožňují řídit motorová vozidla, pohybovat se ve výškách či pracovat s elektrickými přístroji. V případě používání žebříku při instalaci dbejte na to, aby byl řádně ustaven na stabilním podkladu a nemohl proklouznout, převrátit se či jinak ohrozit Vaše zdraví. Ideální sklon žebříku je Vždy si zajistěte bezpečnostní jištění, které nebude závislé na další osobě (připoutání ke krovu, komínu apod.)
