428E. Rýpadlo-nakladač. Cat 3054C Vznětový motor s přirozeným sáním Standardní Volitelné vybavení

Transkript

1 428E Rýpadlo-nakladač Cat 3054C Vznětový motor s přirozeným sáním Standardní Volitelné vybavení Celkový výkon (dle SAE J1995) při 2200 ot/min 68,5 kw/93 k 74,5 kw/101 k Čistý výkon (dle ISO 9249) při 2200 ot/min 65 kw/89 k 71 kw/97 k Přeplňovaný motor Cat C4,4 s dochlazováním Standardní Volitelný Celkový výkon (dle SAE J1995) při 2200 ot/min 70 kw/95 k 74,5 kw/101 k Čistý výkon (dle ISO 9249) při 2200 ot/min 67 kw/91 k 71 kw/97 k Provozní hmotnost kg Hloubkový dosah rýpadla Standardní násada Maximum dle SAE Maximální Teleskopická násada Maximum dle SAE Maximální 4298 mm 4913 mm 5294 mm 5853 mm

2 Vlastnosti stroje 428E Všestranná využitelnost Protože lze stroj snadno přizpůsobit široké paletě pracovních nástrojů Cat, je zajištěno rozsáhlé využití na jakémkoli pracovišti. Výkon Výkon, který představuje špičku své třídy, a snadné ovládání zajišťují vysokou úroveň efektivity i maximální produktivitu. Servis Technologie využívané společností Caterpillar při konstrukci a výrobě zajišťují maximální provozuschopnost stroje, mimořádnou odolnost a bezkonkurenční provozní životnost. Hodnota Vynikající výkon, spolehlivost, odolnost, provozní životnost, kvalita a vysoká zůstatková hodnota rýpadel-nakladačů Cat znamenají pro vlastníka rozumné investiční rozhodnutí. Obsah Vlastnosti systému řízení Stanoviště obsluhy Komfort pro obsluhu Pro nakládací zařízení Základní vlastnosti hloubkového pracovního zařízení Hydraulický systém Pracovní nástroje Hnací a převodové ústrojí Údržba Zákaznická podpora Specifikace Standardní a volitelné vybavení Stroj 428E společnosti Caterpillar vysoce produktivní rýpadlo-nakladač 428E, vyvinuté na základě více než 20 let zkušeností v oboru těchto strojů, si klade za cíl předčit všechna očekávání zákazníků. Díky vyšší výkonnosti, všestranné využitelnosti a komfortu obsluhy, který předčí vše, co tu dosud bylo, má 428E vlastnosti, které potřebuje v náročném konkurenčním prostředí. Společně s vámi si dokáže poradit s každou výzvou. Navštivte svého zástupce Cat a vyzkoušejte si rýpadla-nakladače nové nastupující generace od společnosti Caterpillar. 2

3 Vlastnosti systému řízení Inovace rýpadla-nakladače 428E vycházejí z potřeb a požadavků zákazníků. Nízké provozní náklady Stroj 428E se vyznačuje jednoduchým systémem seřizování, který zajišťuje snadnou údržbu otěrových desek stabilizátoru a teleskopické násady. To se projevuje menšími prostoji a větším pohodlím obsluhy, a tím i nižšími provozními náklady. Dokonalejší rozložení hmotnosti Aby bylo zajištěno optimální rozložení a manipulace (zejména při jízdě po komunikacích), bylo rýpadlo-nakladač 428E navrženo s velkým rozvorem. Nedošlo přitom ke změně poloměru zatáčení. Ovládání rýpadla Stroj 428E je nabízen v následujících verzích ovládání: Hloubkové (SAE), Rýpadlo (ISO) Nebo univerzální (X Pattern). Rýpadlonakladač 428E tak bude vyhovovat jakémukoliv typu obsluhy. Velká palivová nádrž V reakci na požadavky zákazníků zajišťuje 160litrová palivová nádrž společně s úsporným motorem Cat a hydraulickým systémem delší dobu mezi doplňováním paliva a větší praktičnost. Elektricky nanesená ochrana povrchu stroje Stroj 428E je chráněn základovým nátěrem elektrolyticky nanesené podkladové barvy (E-podklad), který zcela utěsňuje všechny kovové komponenty a zabezpečuje vynikající stupeň ochrany proti poškození a korozi. Ve spojení s vysoce odolným polyuretanovým vrchním ochranným povlakem si váš stroj 428E dlouhodobě udrží pěkný vzhled a zachová optimální hodnotu při odprodeji. 3

4 Stanoviště obsluhy Kabina strojů řady E. Komfort, výhled, styl vše v jednom! Kabina rýpadla-nakladače 428E je svým řešením určena soudobým posádkám. Kabina strojů řady E poskytuje maximální komfort, snadné ovládání a svým moderním stylem odpovídá současným nárokům posádek. Součástí designu je zakřivené sklo, které zvětšuje vnitřní prostor i viditelnost. Široká kabina poskytuje prostorné prostředí, které zajišťuje lepší výkon během otáčení sedadla při přechodu z jednoho provozního režimu do druhého. Komfort kabiny je zvýrazněn použitím prvotřídní vzduchem odpružené sedačky omezující vznik únavy obsluhy. Snadno otevíratelné jednodílné zadní okno poskytuje obsluze vynikající možnost větrání a skvělou viditelnost. Zadní stěrač snadno setře rozsáhlou část zadního okna, čímž při práci ve vlhkém nebo prašném prostředí zajišťuje výbornou viditelnost pracovní plochy. Vynikající ergonomické řešení zabezpečuje snadnou dosažitelnost všech ovládacích prvků z místa obsluhy, všechny kabiny jsou standardně zaskleny tónovaným sklem. Další vybavení, jako jsou dálkové ovládací prvky stabilizátoru, velké nastavitelné ventilační výdechy v celé kabině a snadno čitelné přístroje, poskytuje obsluze pracovní prostředí, které snižuje únavu a zvyšuje produktivitu. 4

5 Komfort pro obsluhu Design pracovního prostředí je zaměřen na komfort obsluhy Vibrace Firma Caterpillar si je vědoma, že rýpadla-nakladače pracují často v nejnáročnějších prostředích. Zvládnutím normálních vibrací stroje vyvolaných těmito drsnými podmínkami se zvýší efektivnost a produktivita obsluhy. Vybavení rýpadla-nakladače 428E, jak standardní, tak volitelné, tyto vibrace omezuje. Ovládací prvky Optimální ergonomika kabiny rozhodujícím způsobem pomáhá obsluze v jejím úsilí o co nejvyšší produktivitu. Dobře umístěné ovládací páky s tlakovou kompenzací vyžadují malé ovládací síly a umožňují dobré ovládání, takže dosáhnete maximální produktivity. Systém HVAC (topení a klimatizace) Výhodou stroje 428E je volitelný výkonný systém klimatizace, který společně s kvalitní ventilací zajistí obsluze chladné prostředí i při nejvyšších pracovních teplotách. Ventilační systém také zabezpečuje četné možnosti odmlžování, odmrazování a topení. Pracovní osvětlení Rýpadlo-nakladač 428E je vybavené předními a zadními nastavitelnými reflektory pro pracovní osvětlení. To umožňuje obsluze nasměrovat světlo potřebným směrem a zajistit tak maximální osvětlení pracovní plochy bez ohledu na aktuální světelné podmínky. Vzduchový filtr kabiny Stroj 428E je vybaven snadno přístupným vzduchovým filtrem kabiny, který se nachází v prostoru pravého zadního blatníku. Vstup vzduchu pro kabinu je umístěn dostatečně vysoko pro minimalizaci přisávání prachu do vzduchového filtru. Silentbloky kabiny Kabina je k hlavnímu rámu připevněna pomocí pružných uložení, která snižují vibrace a hluk a poskytují tak obsluze komfortní pracovní prostředí ve všech směrech. Odpružená sedačka Cat Vzduchem odpružená sedačka Cat představuje hlavní rozhraní mezi strojem a obsluhou, které poskytuje pohodlnou pracovní platformu s cílem zajistit vysokou úroveň produktivity při minimální únavě. 5

6 Pro nakládací zařízení Nakládač 428 s paralelním mechanismem má nyní ještě vyšší výkonnost Výkonnost nakládacího zařízení Nakladač 428E s paralelním zvedacím mechanizmem standardně nabízí samočinné vyrovnávání polohy lopaty a zrychluje cykly nakládání. Konstrukce zaměřená na výkon zajišťuje stroji 428E vysokou vylamovací sílu, takže obsluha může snadno naplnit lopatu i v těch nejtěžších terénních podmínkách. Současně je také zajištěno bezpečné zvedání libovolného nákladu uloženého na paletách. Model 428E se dodává buď s univerzální (GP) nebo víceúčelovou (MP) lopatou a lze jej přesně přizpůsobit potřebám prováděné práce. Výhled na pracovní nástroje je díky úzké zešikmené kapotě a rozbíhajícím se zvedacím ramenům vynikající a okraje lopaty jsou v přímém zorném poli obsluhy. Velká torzní tyč poskytuje tuhost v kroucení, která je potřeba při úpravách terénu nebo při zvedání těžkých předmětů nepravidelného tvaru nakládací lopatou. Systém tlumení rázů při pojezdu (systém RCS) Osvědčený systém tlumení rázů při pojezdu Caterpillar je volitelné vybavení, které omezuje houpání a kolébání stroje a umožňuje obsluze plynulý pojezd při jakémkoliv využití stroje, včetně převážení materiálu a pojezdu po vozovkách, nebo zjednodušuje pohyb po staveništi. Jako pohlcovač rázů je použit tlakový akumulátor, který omezuje podélné houpání stroje a zabezpečuje plynulý pojezd na nerovném terénu. Systém se zapíná spínačem na přední ovládací konzole. Zařízení pro návrat do polohy nabírání Rýpadlo-nakladač 428E je standardně vybavené systémem pro automatický návrat do polohy nabírání. Systém zkracuje časy nakládacích cyklů automatickým uvedením nakládací lopaty do polohy pro nabírání při spuštění ramen. V době, kdy se ramena nakladače přiblíží úrovni země, je už lopata ve správné poloze a připravena na další náklad. 6

7 Základní vlastnosti hloubkového Základní vlastnosti pracovního hloubkového zařízení pracovního zařízení Hloubkové pracovní zařízení strojů řady E je vysoce výkonné a snadno se udržuje. Hloubkové zařízení rýpadlového typu Hloubkové zařízení rýpadlového typu Cat v sobě skrývá víc, než jen zajímavý vzhled. Ať již je to nakládání damprů přistavených do těsné blízkosti stroje na vozovkách pro jeden proud vozidel, nebo rýpání přes překážky a stěny, rýpadlový výložník překonává všechny ostatní. Zásluhou spojení všestranné využitelnosti, vysoké vylamovací síly a ovladatelnosti hydraulického systému s dělením průtoku reagujícího na zatížení, je stroj 428E schopen poskytovat vysokou úroveň produktivity za minimálního úsilí obsluhy. Výložník je úzký a umožňuje tak maximální výhled na pracovní nástroj. Teleskopická násada Stroj 428E se dodává s teleskopickou násadou, která zvětšuje hloubku výkopu a zvyšuje všestrannost a využitelnost stroje. Design s posuvnou vnitřní částí zajišťuje ochranu otěrových desek před znečištěním a tím prodloužení intervalu seřizování a výměn. Seřízení otěrových desek je díky snadno přístupným seřizovacím šroubům otázkou jen několika minut a není třeba teleskopickou násadu rozebírat. Pomocná vedení provozních pracovních nástrojů jsou chráněna před poškozením při práci i v nejužších výkopech. Posuvný a otočný rám Stroj 428E je konstruovaný tak, aby se potřebná údržba dala snadno provádět. Posuvný rám stroje řady E je vyrobený z odlitku a má vnější zámkové svorky, servis lze provádět bez demontáže hloubkového pracovního zařízení. Čepy rámu otoče/závěsu výložníku mají vyměnitelná vnitřní pouzdra. Cat Cushion Swing Stroj 428E se dodává se systémem Cat pro tlumení pohybu otoče, který umožňuje velmi rychlé příkopové práce tlumením oscilací výložníku při návratu rýpacího zařízení do polohy pro příkopování. 7

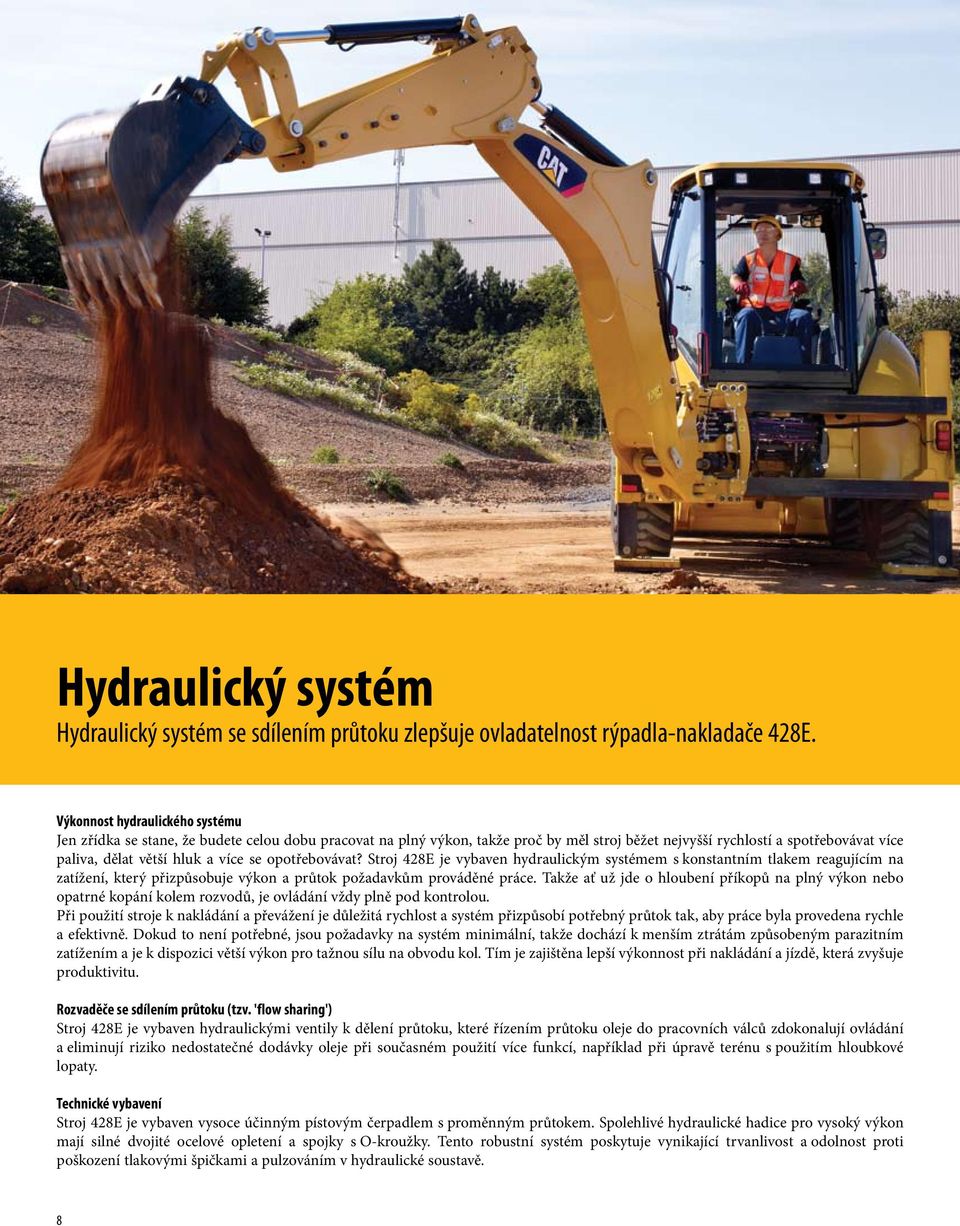

8 Základní Hydraulický vlastnosti systémhloubkového pracovního zařízení Hydraulický systém se sdílením průtoku zlepšuje ovladatelnost rýpadla-nakladače 428E. Výkonnost hydraulického systému Jen zřídka se stane, že budete celou dobu pracovat na plný výkon, takže proč by měl stroj běžet nejvyšší rychlostí a spotřebovávat více paliva, dělat větší hluk a více se opotřebovávat? Stroj 428E je vybaven hydraulickým systémem s konstantním tlakem reagujícím na zatížení, který přizpůsobuje výkon a průtok požadavkům prováděné práce. Takže ať už jde o hloubení příkopů na plný výkon nebo opatrné kopání kolem rozvodů, je ovládání vždy plně pod kontrolou. Při použití stroje k nakládání a převážení je důležitá rychlost a systém přizpůsobí potřebný průtok tak, aby práce byla provedena rychle a efektivně. Dokud to není potřebné, jsou požadavky na systém minimální, takže dochází k menším ztrátám způsobeným parazitním zatížením a je k dispozici větší výkon pro tažnou sílu na obvodu kol. Tím je zajištěna lepší výkonnost při nakládání a jízdě, která zvyšuje produktivitu. Rozvaděče se sdílením průtoku (tzv. 'flow sharing') Stroj 428E je vybaven hydraulickými ventily k dělení průtoku, které řízením průtoku oleje do pracovních válců zdokonalují ovládání a eliminují riziko nedostatečné dodávky oleje při současném použití více funkcí, například při úpravě terénu s použitím hloubkové lopaty. Technické vybavení Stroj 428E je vybaven vysoce účinným pístovým čerpadlem s proměnným průtokem. Spolehlivé hydraulické hadice pro vysoký výkon mají silné dvojité ocelové opletení a spojky s O-kroužky. Tento robustní systém poskytuje vynikající trvanlivost a odolnost proti poškození tlakovými špičkami a pulzováním v hydraulické soustavě. 8

9 Pracovní nástroje Rozšiřují využitelnost stroje 428E širokou nabídkou, ze které si vyberete podle Vašich potřeb. Hloubkové lopaty Společnost Caterpillar nabízí četné hloubkové lopaty k výběru podle Vašich požadavků, a patří k nim: Lopata pro standardní použití (SD). Používá se tam, kde může lopata snadno vnikat s malými rázy do středně abrazivních materiálů. Zesílená lopata (HD). Používá se pro práce ve fragmentovaných skalách, zmrzlé půdě a vysoce abrazivních materiálech. Lopata pro extrémní podmínky (ES). Používá se pro práce ve vysoce abrazivním materiálu při výskytu značných rázů. Velkoobjemová lopata (HC) Stejně odolné provedení jako u lopaty HD, ale delší poloměr špiček zabezpečuje zvětšení objemu lopaty. Provozní životnost Hloubkové lopaty Cat nabízejí vynikající životnost společně s následujícími vlastnostmi: Široké řezné břity. Systém DRS (systém úhlopříčné retence) umožňuje snadnější výměnu čepů na zubech a větší pevnost. Tlustší otěrový materiál na bočních deskách pro lepší vyztužení a menší opotřebení. Identifikační (ID) štítky na všech lopatách, kde je uvedeno obj. číslo (Part No.), rozměry záběrových součástí (GET) a kompatibilita se strojem. Rozměry Pracovní nástroje se dodávají v širokém sortimentu rozměrů, od hranících lopat rozměru 9"/228 mm pro kabelové výkopy, přes různé příkopové čisticí lopaty až po velkoobjemové lopaty rozměru 36"/914 mm pro výkonné rýpání. Rychloupínací zařízení Dodávané rychloupínací zařízení Cat pracovních nástrojů umožňuje rychlé výměny hloubkových lopat. Hydromechanické pracovní nástroje Společnost Caterpillar zkonstruovala řadu hydromechanických, se strojem dokonale sladěných pracovních nástrojů umožňujících optimální výkonnost, k nimž patří: Hydraulické kladivo H65 Zemní vrták Vibrační deska Silniční frézy Obraťte se na zástupce společnosti Caterpillar, který Vás seznámí s celou nabídkou nástrojů pro určité kombinace se strojem. 9

10 Hnací a převodové ústrojí Standardní převodovka rýpadla-nakladače 428E umožňuje rychlost 40 km/hod méně času na vozovce, více času na pracovišti. Motor Cat 3054C Stroj 428E je nabízen s přeplňovaným motorem 3054C, který splňuje požadavky emisních předpisů stupně II směrnice EU 97/68/ES, nebo s přeplňovaným motorem C4,4 a dochlazováním, který vyhovuje stupni IIIA podle emisní směrnice EU 2004/26/ ES. Volba výkonu umožňuje přizpůsobit možnosti stroje potřebám zákazníka. Jsou to spolehlivé čtyřválcové, čtyřdobé vznětové motory s přímým vstřikováním paliva, standardně vybavené žhavicími svíčkami k optimalizaci spouštění při nízkých okolních teplotách. To umožňuje spolehlivé spouštění při teplotách až do 18 C. Všechny motory se vyznačují spolehlivým vodním čerpadlem poháněným ozubenými převody a trvanlivým předním víceklínovým přídavným hnacím řemenem s automatickým napínáním, které zajišťuje jeho delší životnost a snižuje provozní náklady. Převodovka s předlohovým hřídelem pro rychlost 40 km/hod 428E se dodává s předlohovou převodovkou pro rychlost do 40 km/hod, umožňující vyšší rychlost na vozovkách a lepší odstupňování mezi rychlostními stupni. Jedná se o synchronizační čtyřstupňovou převodovku s trvalým záběrem ozubených kol. Páka řazení směru pojezdu dopředu/dozadu na volantu umožňuje snadné řazení změn směru pojezdu za chodu, volba rychlostních stupňů je řadicí pákou na podlaze. Nápravy a brzdy Zadní náprava Cat pro velké zatížení má uzavřenou konstrukci s vícekotoučovým kevlarovým brzdovým systémem v olejové lázni. Tento systém je samostavitelný a dovoluje činnost stroje v nejnáročnějším prostředí. Systém je opatřen dvěma brzdovými pedály k oddělenému brzdění, které zajišťuje dobré manévrovací schopnosti ve stísněných pracovních prostorech. Uzávěrka diferenciálu Stroj je na zadní nápravě standardně opatřen ručně ovládanou uzávěrkou diferenciálu, která zajišťuje maximální trakci v nepříznivých terénních podmínkách. Chlazení při vysokých okolních teplotách Rýpadlo-nakladač 428E je vybavené chladicí soustavou motoru určenou pro vysoké okolní (HA) teploty, dovolující pracovat se strojem až do okolních teplot 50 C. Vzduchový filtr Suchý axiální čistič vzduchu s integrovaným předčističem a automatický integrovaný systém odlučování prachových částic prodlužují životnost vzduchového filtru při práci v prašném prostředí, zkracují dobu servisních úkonů a snižují náklady. 10

11 Údržba Nízké provozní náklady znamenají lepší návratnost Vašich výdajů. Omezení požadavků na údržbu Stroj 428E je vybaven odklopnou kapotou umožňující přístup ke všem místům kontroly/doplňování náplní, ke vzduchovému filtru, nádobkám ostřikovačů, vizuálním indikátorům atd. Stroje řady E pokračují v tradici výkyvných náprav, hnacích hřídelů s univerzálními klouby, radiálních čepů a dalších součástí utěsněných na dobu životnosti. Denní údržba, která může být nepříjemnou povinností plně vytížených obsluh, je u 428E omezena na minimum. Konstrukce výložníku a násady Konstrukce výložníku a násady dovoluje provádět všechna seřízení z důvodu opotřebení s ponecháním násady na místě, pouze s použitím jednoduchého klínového stavěcího mechanismu žádné demontáže a podkládání destiček vymezovacími podložkami. Také vzpěry stabilizačních opěr jsou nastavitelné z vnějšku, což zkracuje čas prostojů a odstraňuje dřívější potíže. Filtry Cat Všechny filtry Cat jsou instalovány ve svislé poloze, aby nedocházelo k rozlévání náplní a kontaminaci oleje. Jsou to také filtry s vysokou filtrační schopností, které zachycují z oleje i ty nejdrobnější částice, a udržují tak plynulý chod motoru, převodovky a hydraulického systému po dlouhá léta. Plánované odběry vzorků oleje Zástupce společnosti Caterpillar vám může poskytnout informace o programu Caterpillar S O S SM. Toto opatření umožní analyzovat stav opotřebení před vznikem problémů, čímž lze předejít předčasné poruše a naplánovat potřebnou opravu, aby se snížily náklady a zkrátily prostoje. 11

12 Zákaznická podpora Nabízí nižší provozní náklady s vynikajícími službami včetně volby z různých programů. Nabídka Servisních smluv (CSA) Zástupce společnosti Cat vám nabídne komplexní podporu formou Servisních smluv, které mohou být individuálně přizpůsobeny vašim požadavkům a finančním potřebám. Můžete si vybrat z rozsáhlé nabídky počínaje Smlouvou o preventivních diagnostických prohlídkách včetně programu S O S až po Smlouvu o provádění údržby. Chraňte svou hodnotnou investici a seznamte se s přesnou výší měsíčních plateb pro bezproblémový chod vašeho podnikání. Volba stroje Zástupce firmy Cat Vám pomůže orientovat se při rozhodování o koupi stroje na základě Vašich požadavků a napoví, jak udržet provozní náklady na minimu. Je stroj, který máte na mysli, skutečně ten nejlepší pro Vaši činnost, nebo by bylo vhodnější jiné zařízení? Financování Seznámili jste se s širokou nabídkou služeb, které Vám může zástupce firmy poskytnout k financování stroje? Můžete si vybrat z různých možností financování šitých na míru podle Vašich požadavků. 12

13 428E Specifikace Engine (Motor) Cat 3054C* C4.4** Jmenovitý výkon (standardní provedení) při 2200 ot/min při 2200 ot/min Celkový dle SAE J ,5 kw/93 k 70 kw/95 k Čistý dle ISO kw/89 k 67 kw/91 k Čistý dle 80/1269/EEC 65 kw/89 k 67 kw/91 k Jmenovitý výkon (volitelné provedení) při 2200 ot/min při 2200 ot/min Celkový dle SAE J ,5 kw/101 k 74,5 kw/101 k Čistý dle ISO kw/97 k 71 kw/97 k Čistý dle 80/1269/EEC 71 kw/97 k 71 kw/97 k Čistý nárůst točivého momentu při 1400 ot/min 68,5 kw/93 k 33 % - 70 kw/95 k - 30 % 74,5 kw/101 k 26 % 23 % Maximální nárůst točivého momentu při 1400 ot/min 68,5 kw/93 k 395 Nm - 70 kw/95 k Nm 74,5 kw/101 k 408 Nm 400 Nm Vnitřní průměr 105 mm 105 mm Zdvih 127 mm 217 mm Zdvihový objem 4,4 litru 4,4 litru Údaje o výkonu motoru v koních (k) zde i na titulní straně jsou uvedeny v metrických jednotkách. Uvedený čistý výkon je výkon na setrvačníku motoru, je-li motor vybaven ventilátorem chladiče, vzduchovým filtrem, tlumičem výfuku a alternátorem. Lze provozovat v nadmořské výšce až 3000 m. * Emisní požadavky směrnice EU 97/68/ES stupeň II. ** Emisní požadavky směrnice EU 2004/26/ES stupeň IIIA. Nápravy Možnost volby standardního pohonu dvou kol nebo volitelného pohonu všech kol Vlastnosti systému řízení Zesílená (HD) zadní náprava s vestavěnými samostavitelnými brzdami, uzávěrkou diferenciálu a s koncovými převody. Pohon všech kol (AWD) se zapíná přepínačem na panelu přední ovládací konzole nebo brzdovým pedálem při brzdění všech kol. Pohon AWD lze zapnout za chodu, při zatížení a při jakémkoliv rychlostním stupni dopředu i dozadu. Pohon AWD má vnější koncové převody usnadňující údržbu. Přední náprava pohonu AWD je výkyvná, trvale utěsněná a mazaná, nevyžaduje denní údržbu. Dvojčinný válec řízení umožňuje natočení o úhel 52 na každou stranu pro zabezpečení vynikající manévrovací schopnosti stroje. Systém řízení stroje Čistě hydrostatický systém řízení ovládaný ruční odměřovací jednotkou. Dodává se také systém náhradního řízení požadovaný dopravními předpisy některých států a za účelem dodržení normy ISO Typ Řízení předních kol Posilovač řízení Hydrostatický Válec řízení, jeden (1) dvojčinný (AWD) Vnitřní průměr 65 mm Zdvih 120 mm Průměr pístnice 36 mm Kružnice zatáčení Vnitřní, kolo nebrzděné, 4WD Vnější, přední kola 8180 mm Vnější, s nejširší lopatou nakladače mm Vlastnosti systému řízení Písty se třemi pístními kroužky vyrobené ze siluminové slitiny s vysokou pevností a maximální tepelnou vodivostí. Kovaný klikový hřídel z chrom-molybdenové oceli s nitrocementovanými čepy. Přední a zadní olejové těsnění klikového hřídele je břitové těsnění, jehož součástí je i prachový břit. Použité výfukové ventily ze žáruvzdorné chromkřemíkové oceli s povrchovou úpravou STELLITE prodlužují životnost motoru. Blok válců monoblokové zapuštěné konstrukce z vysoce pevné legované litiny pro vysokou pevnost a dlouhou životnost. Odolný přední víceklínový přídavný hnací řemen má automatické napínání, které zajišťuje dlouhou životnost a snižuje provozní náklady. Hlava válců je vyrobena z vysoce pevné legované litiny se zesílenými stěnami a má zvětšenou výšku. Přesně odlité sací a výfukové kanály k zabezpečení optimálního proudění vzduchu. Systém přímého vstřikování pro přesnou dodávku paliva. Samonasávací elektrické plnicí čerpadlo ke snadnějšímu spouštění při nízkých okolních teplotách. Palivový systém s jedním filtrem ke snížení nákladů na údržbu. Vysoký točivý moment při nízkých otáčkách motoru pro lepší výkonnost stroje. Suchý čistič vzduchu s axiálním těsněním a s integrovaným automatickým odlučovačem prachu k zabezpečení efektivnějšího předčištění vzduchu. Stejnosměrný 12voltový systém spouštění a dobíjení, s bezúdržbovým akumulátorem 750 CCA skupiny Group 31. Brzdy Zcela uzavřené, hydraulické, lamelové. Vlastnosti systému řízení Vícenásobné kevlarové kotouče v olejové lázni, vestavěné, uváděné do činnosti hydraulicky, na vstupních hřídelích koncových převodů. Zcela uzavřené a utěsněné. Samostavitelné. Dva brzdové pedály mohou být při jízdě po komunikacích vzájemně spojeny. Parkovací/nouzové brzdy jsou nezávislé na systému provozních brzd. Parkovací brzda se ovládá mechanicky ruční pákou umístěnou v pravé ovládací konzoli. Vyhovuje požadavkům normy ISO 3450:

14 428E Specifikace Hmotnosti Standardní nakladač, s univerzální nakládací lopatou o objemu 1,0 m3, standardní 610mm hloubkovou lopatou, obsluhou o hmotnosti 80 kg a plnou palivovou nádrží. kg Provozní hmotnost (rozsah) Hmotnost standardního stroje 7807 Přístřešek ROPS (nedodává se do ČR) -260 Klimatizace kabiny 48 Víceúčelová lopata 1,03 m3 S překlopnými vidlemi 755 Bez překlopných vidlí 700 S teleskopickou násadou (bez předního protizávaží) 230 Protizávaží Podloží 115 Skládané - jedno 235 Skládané - max. 485 Minimální protizávaží Doporučení: Standardní násada (převodové ústrojí AWD) Univerzální (GP) 145 Víceúčelové (MP) Podloží S víceúčelovou lopatou s překlopnými vidlemi Podloží S teleskopickou násadou (převodové ústrojí AWD) Univerzální (GP) 460 Víceúčelové (MP) 235 S víceúčelovou lopatou s překlopnými vidlemi 115 Vlastnosti kabiny Pravé pevné dveře s otevíracím oknem Pravé otevírací dveře s otevíracím oknem Levé otevírací dveře s otevíracím oknem 2 zadní boční pevná okna Základní vzduchem odpružená sedačka 8 pracovních reflektorů Podlahová rohož Levá úložná konzola Úhlově nastavitelný sloupek řízení Vnější zpětné zrcátko Zásuvka pro majáček (2) Vnitřní elektrická zásuvka Příprava pro rádio, polička u stropu Skupina přístrojů na přístrojové desce Sluneční clona Knoflík na volantu Ochranný kryt proti vandalismu Topné těleso kabiny Klimatizace kabiny volitelné vybavení Bezpečnostní pás (šířka 50 mm) Vlastnosti přístřešku Zasklené přední okno a stěrač Levá úložná konzola 8 pracovních reflektorů Standardní vzduchem odpružená sedačky Podlahová rohož Úhlově nastavitelný sloupek řízení Ochranný kryt proti vandalismu Zpětné zrcátko Bezpečnostní pás (šířka 50 mm) 14

15 428E Specifikace Objemy provozních náplní litry Chladicí systém bez ohřívače chl. kapaliny 24,0 s ohřívačem chl. kapaliny 25,0 Palivová nádrž 160,0 Motor s olejovým filtrem 7,6 Převodovka Předlohová převodovka 18,5 Zadní náprava (tuhá/řiditelná) Rozvodovka 16,5 Přísada do oleje rozvodovky 0,5 Konec kola/koncový převod (objem na každé straně) 1,7 Přední náprava AWD Rozvodovka 11,0 Konec kola/koncový převod (objem na každé straně) 0,7 Hydraulický systém (min/max) 79/99 Hydraulická nádrž 40 Převodovka Standardní převodovka s předlohovým hřídelem zajišťuje řazení čtyř rychlostí dopředu a dozadu, se synchronizací při všech rychlostních stupních. Trvalý záběr ozubených kol všech rychlostních stupňů umožňuje řadit všechny stupně nahoru i dolů při zatížení. Systém neutrál-start nedovolí spouštění motoru při zařazeném rychlostním stupni. Volnoběžka měniče točivého momentu umožňuje volné otáčení statoru měniče při vysokých rychlostech pojezdu s malým zatížením, např. při jízdě po komunikacích. Odpojené převody Ručně řazená neutralizace převodovky k usnadnění řazení za pohybu při plných otáčkách motoru během cyklu nakládání. Elektricky ovládané řazení dopředu/dozadu přes předlohu Vhodně umístěná ovládací páka ručního řazení umožňuje okamžité změny směru pojezdu dopředu a dozadu přes výkonové hydraulické spojky. Měnič točivého momentu Jednostupňový, max. převodový poměr 2,64. Rychlosti pojezdu Rychlosti pojezdu rýpadla-nakladače s pohonem všech kol (AWD) na plný plyn, se zadními pneumatikami 16,9 28. Rychl. stupeň dopředu km/hod Dozadu Hydraulický systém Systém s konstantním tlakem reagující na zatížení. Systém reagující na zatížení s konstantním tlakem a proměnným průtokem zabezpečuje plnou hydraulickou sílu na řezných břitech při všech otáčkách motoru. Přispívá k nízké spotřebě paliva a snadnému ovládání. Typ S konstantním tlakem Typ čerpadla S proměnným průtokem, axiální pístové Dodávané množství 125 litrů/min při otáčkách motoru 2200 ot/min Tlak v systému 227 bar Stanoviště obsluhy Ke standardnímu vybavení patří konstrukce ROPS/FOPS. Konstrukce ROPS (ochrana při převrácení) dodávaná společností Caterpillar pro tento stroj vyhovuje kritériím podle normy ISO 3471:1994; konstrukce FOPS (chránící před padajícími předměty) - podle normy ISO 3449:

16 428E Specifikace

17 428E Specifikace Rozměry stroje Univerzální (GP) Víceúčelové (MP) Víceúčelová lopata s vidlemi 1 Celková délka (lopata na zemi), standardní násada mm Celková délka (lopata na zemi), teleskopická násada mm Celková přepravní délka, standardní násada mm Celková přepravní délka, teleskopická násada mm Celková přepravní výška, standardní násada mm Celková přepravní výška, teleskopická násada mm Celková šířka (standardní) mm Celková šířka (zúžená) (nedodává se do ČR) mm Výška k vršku kabiny mm Výška k vršku výfukového komínku mm Výška závěsného čepu nakládacího zařízení (přepravní) mm Světlá výška (minimální) mm Vzdálenost osy zadní nápravy od přední mřížky mm Rozměr běhounu pneumatiky předního kola mm Rozměr běhounu pneumatiky zadního kola mm Rozvor kol (AWD) mm Rozměry a provozní parametry nakládací lopata Univerzální (GP) Víceúčelové (MP) Víceúčelová lopata s vidlemi Objem (jmenovitý dle SAE) m3 1,0 1,03 1,03 Šířka mm Nosnost při max. výšce zdvihu kg Vylamovací síla kn Zatížení při převrácení v místě zatížení lopaty kg Maximální výška závěsného čepu mm Výsypný úhel při plném zdvihu Výsypná výška při max. úhlu vyklopení mm Dosah při max. úhlu vyklopení mm Max. zaklopení lopaty v úrovni země Hloubkový dosah mm Max. úhel při srovnávání mm Šířka řezného břitu při hrnutí mm Od masky chladiče po řezný břit lopaty v poloze pro přejezd mm Maximální výškový dosah mm Maximální otevření čelisti lopaty mm Svěrná síla čelisti lopaty kn Hmotnost (nezahrnuje zuby) kg Rozměry a provozní parametry hloubkové pracovní zařízení Standardní násada Teleskopická násada Zasunuté Vysunutá 14 Hloubkový dosah, maximum dle SAE mm Hloubkový dosah, maximální mm Hloubkový dosah při plochém dnu 610 mm, max. dle SAE mm Hloubkový dosah při plochém dnu 610 mm, maximálně mm Vodorovný dosah v úrovni terénu od osy čepu otáčení hloubkového zařízení mm Výsypná výška mm Dosah při max. zdvihu mm Úhel otáčení kolem čepu otáčení hloubkového zařízení Otočení lopaty kolem závěsného čepu lopaty Šířka přes stabilizační opěry mm Rypná síla od válce lopaty kn Rypná síla od válce násady kn Celkové posunutí do boku mm

18 Standardní vybavení Standardní vybavení se může měnit. Podrobnější informace vám poskytne zástupce společnosti Caterpillar. Vzduchový filtr, suchý, s axiálním těsněním, s předčističem a indikátorem zanesení filtru Pohon všech kol (AWD) Alternátor, 120 A, 12 V Nemrznoucí chladicí směs (do -37 C) Výstražný zvukový signál při poruše systému Hloubková lopata, hloubkový dosah 4298 mm, posuvná do boku, rýpadlový typ, dvoupákové ovládání Akumulátor, bezúdržbový, 750 CCA Výložník s přepravním zámkem Vzpěra zvedacího válce Brzdy, kevlarový kotouč, olejový kotouč Stabilizační opěry s lankovými ovládacími prvky Motor Cat 3054C* (68,5 kw) nebo motor Cat 4.4** (70 kw) Háček na oděv Zámek elektrohydraulického posouvání rámu hloubkového zařízení do boku Krytování motoru Ventilátor chladiče, s ochranným krytem Rychlé řazení zpětného chodu, všechny rychlostní stupně Výstražné blikače/směrová světla Podlahová rohož, pryžová Přední náprava, výkyvná Přední maska s nárazníky Přední světlomety Přístroje: teplota chladicí kapaliny, palivoměr, otáčkoměr, počítadlo provozních hodin Palivová nádrž 160 litrů, plnění ze země Stabilizační opěry s patkami s rýhovanou dosedací plochou Souprava pro chlazení při vysokých okolních teplotách Chladič hydraulického oleje Indikátory: zanesení čističe vzduchu, zabrzdění, chladicí kapalina motoru, olejoznak hydraulického oleje Časovač předního a zadního stěrače, Osvětlení přístrojové desky Systém spínací skříňky s přídavnou polohou Závěsné oko, hloubková lopata (pouze země mimo EU) Světla, pracovní (4 přední, 4 zadní) Hydraulický systém typu "load sensing", s měnitelným průtokem, s axiálním pístovým čerpadlem Zpětná zrcátka, vnější (2) Zásuvka, 12 V (2) Systém řízení s posilovačem, hydrostatický Kabina s konstrukcí ROPS, s topením, odmrazováním, přetlakovaná, s ventilátorem pro cirkulaci vzduchu Bezpečnostní pás, samonavíjecí, (šířka 50 mm) Sedačka, odpružená vzduchem, s čalouněným nebo vinylovým potahem Ukazatel směru jízdy se samovypínáním Palivový filtr, filtr motorového, hydraulického a převodového oleje Systém spouštění, s ohřevem k usnadnění spouštění Brzdová a zadní obrysová světla (2) Přepravní zámek otoče hloubkového zařízení Pneumatiky (2 přední, 2 zadní) Měnič točivého momentu Ovládání plynu, ruční a pedálem Převodovka, čtyřrychlostní, synchronizační Vypínač neutralizace převodovky Houkačka výstražná, přední elektrická Odlučovač vody z palivového systému Volitelné vybavení Volitelné vybavení se může změnit. Podrobnější informace vám poskytne zástupce společnosti Caterpillar. Klimatizace kabiny Výstražná houkačka při couvání Přídavná zařízení, přední nakladač Univerzální lopata 1,0 m3 Víceúčelová lopata 1,03 m3 nebo 1,03 m3 s vidlemi Pracovní zařízení hloubkové Rychloupínací zařízení, mechanické Akumulátor, přídavný Motor Caterpillar 3054C DIT* (74,5 kw) Motor Cat 4,4** (74,5 kw) Protizávaží Na přední příčce rámu Základní Skládané Řezný břit, šroubovaný Z jednoho kusu materiálu Dvoudílný Blatníky, přední, pohon všech kol Ochranné kryty Hnacího hřídele při AWD Zuby (pro lopatu GP/MP) Zadní světla, pro jízdu po komunikacích Hydraulické rozvaděče, nakladač 3. rozvaděč pro lopaty GP/MP Hydraulické rozvaděče (přídavné) Standardní násada Teleskopická násada Hydraulické vedení Vedení pro kladivo na násadě Hadicové rychlospojky Osvětlení Poznávací značka, zadní Pro jízdu po komunikacích Zpětné zrcátko, vnější, velké Instalace pro manipulaci s břemeny, včetně závěsného oka, zámků výložníku a násady a audiovizuálního varovného systému Stanoviště obsluhy Přístřešek pro obsluhu (nedodává se do ČR) Poháněný posun do boku Systém tlumení rázů při pojezdu Výstražný majáček Patky stabilizačních opěr k práci na vozovce Násada, výsuvná Sloupek řízení, úhlově nastavitelný Skříňka na nářadí, vnější Zámky pro přepravu Ochrana proti vandalismu Zastínění kabiny * Standard pro země s menší mírou regulace, splňuje emisní požadavky směrnice EU 97/68/ES stupeň II. ** Standard pro země s přísnými předpisy, odpovídá stupni IIIA Směrnice EU 2004/26/ES. 18

19 Rýpadla-nakladače řady E Kompletní produktová řada. Výkon motoru (celkový) Typ ovládání Režim řízení Maximální hloubka výkopu dle SAE (standardní násada) Objem lopaty nakladače Vylamovací síla nakladače Trhací síla násady Trhací síla lopaty Průtok hydraulického oleje 422E 56,6 kw 77 k Mechanické Řízení dvou kol 4,2 m 1,0 m3 33 kn 35 kn 63 kn 125 l/min 428E 432E 442E Výkon motoru (celkový) 68,5 kw 93 k 68,5 kw 93 k 74,5 kw 101 k Typ ovládání Mechanické Pro pilotní okruh Pro pilotní okruh Režim řízení Řízení dvou kol Řízení dvou kol Řízení dvou kol Maximální hloubka výkopu dle SAE (standardní násada) 4,2 m 4,4 m 4,6 m Objem lopaty nakladače 1,0 m3 1,0 m3 1,0 m3 Vylamovací síla nakladače 55 kn 55 kn 55 kn Trhací síla násady 35 kn 41 kn 46 kn Trhací síla lopaty 63 kn 63 kn 63 kn Průtok hydraulického oleje 125 l/min 156 l/min 156 l/min 434E Mechanický systém 434E Pilotní systém 444E Výkon motoru (celkový) 68,5 kw 93 k 74,5 kw 101 k 74,5 kw 101 k Typ ovládání Mechanické Pro pilotní okruh Pro pilotní okruh Režim řízení Stejný rozměr kol Stejný rozměr kol Stejný rozměr kol Maximální hloubka výkopu dle SAE (standardní násada) 4,3 m 4,3 m 4,6 m Objem lopaty nakladače 1,15 m3 1,15 m3 1,3 m3 Vylamovací síla nakladače 56 kn 56 kn 55 kn Trhací síla násady 35 kn 41 kn 41 kn Trhací síla lopaty 63 kn 63 kn 63 kn Průtok hydraulického oleje 125 l/min 156 l/min 156 l/min 19

20 Rýpadlo-nakladač 428E Další informace o výrobcích společnosti Caterpillar, o službách zástupců a o průmyslových řešeních najdete na internetových stránkách Caterpillar Inc. Všechna práva vyhrazena H7HB4293 ( ) (Překlad: ) Materiály a technické údaje se mohou bez oznámení změnit. Stroje na fotografiích mohou být vyobrazeny včetně přídavného vybavení. O aktuální nabídce volitelného vybavení se informujte u zástupce společnosti Caterpillar. CAT, CATERPILLAR, jim odpovídající loga, Caterpillar Yellow a označení Power Edge a spolu s nimi zde použitá označení společnosti a identity produktů jsou obchodními značkami společnosti Caterpillar a nemohou být používány bez jejího svolení
