MI Rozhraní pro vozidla Ford Focus, Edge a Fusion. Montážní příručka
|
|
- Jozef Čermák
- před 8 lety
- Počet zobrazení:
Transkript
1 MI-1240 Rozhraní pro vozidla Ford Focus, Edge a Fusion Montážní příručka Modul rozhraní MI1240 umožňuje připojení zdroje video signálu (například navigaci s výstupem RGB, DVD přehrávač nebo kameru) k displeji na čelním panelu ve vozidlech Ford Focus, Fusion, Edge a dalších. Rozhraní nabízí tyto funkce: Rozhraní lze využít ve všech vozidlech Ford, která jsou vybavena odděleným CD přehrávačem a displejem, přičemž displej je připojen pomocí 4-pinového LVDS konektoru. Jedná se o vozidla Ford Focus, Edge, Fusion a další. Zabudovaná paměť 64 MB zajišťuje stabilní video signál bez ohledu na použité kódování (PAL, NTSC). Modul rozhraní lze připojit bez porušení kabelů nebo záručních štítků. Speciálně navržený kryt modulu zajišťuje, aby nedocházelo k rušení vnějšími signály. Volitelně lze rozšířit funkce modulu rozhraní o možnost ovládání DVD přehrávače, TV tuneru nebo navigačního systému prostřednictvím dotykového displeje, takže není zapotřebí využívat dálkové ovládání. Rozhraní bylo testováno na provoz za běžných teplot ve vozidle a za kolísavého napájecího napětí.

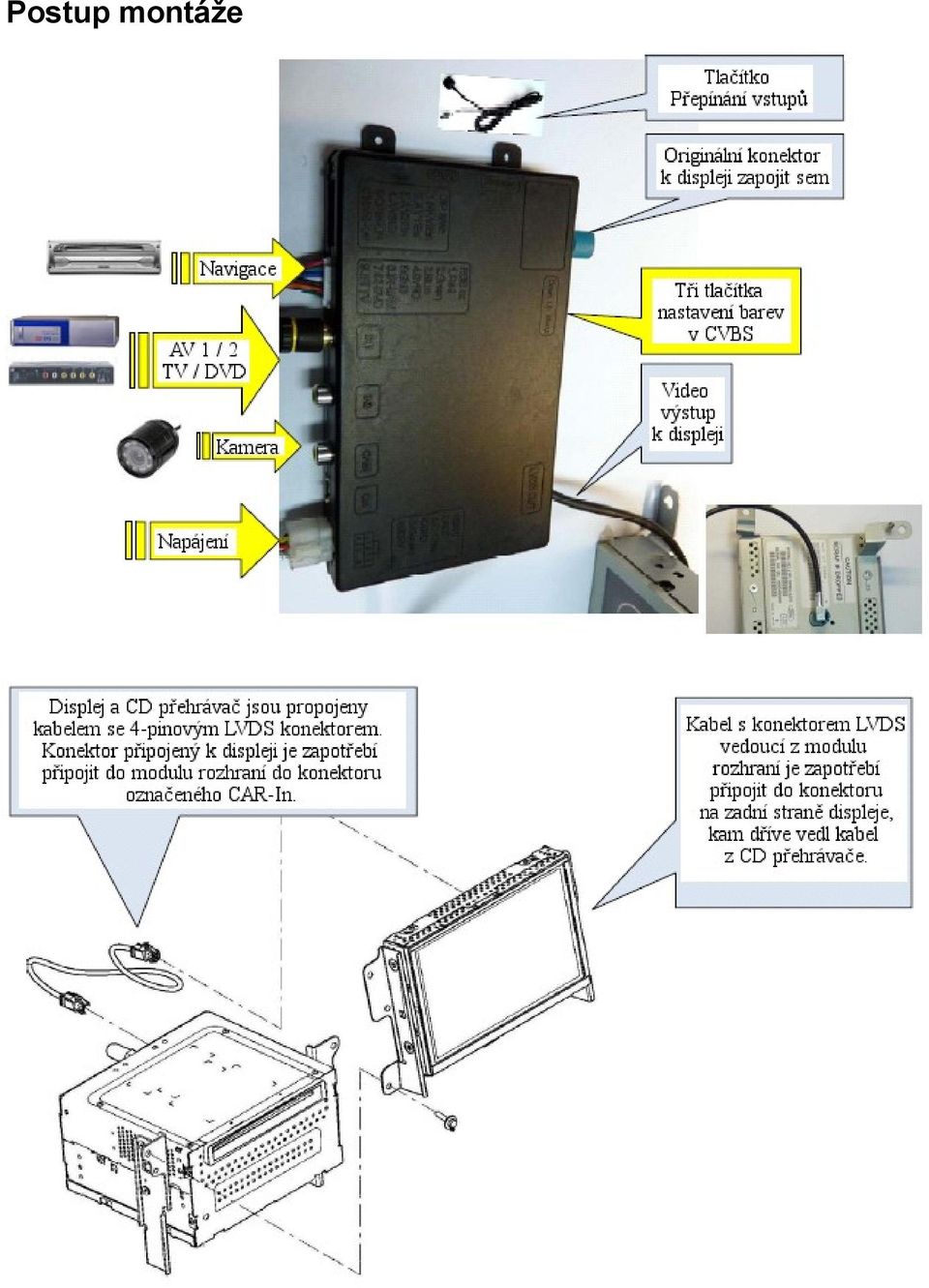

2 Postup montáže
3 Význam pinů na 6-pinovém napájecím konektoru Žlutý Červený Černý Zelený Bílý Šedý Stálé napájení (baterie) +12 V Zapalování (ACC) přivedením +12 V dojde ke spuštění modulu Zem (kastle) Zpátečka (12 V, pokud je zařazena zpátečka) připojit k vodiči světel při couvání Signál přepnutí vstupů pokud je přivedeno napětí >12 V, přepne rozhraní vstupy (max. 25 V) Speciální kontrolní signál, nezapojujte Nastavení barev Pomocí třech tlačítek Nastavení barev lze přepínat mezi jednotlivými položkami nastavení barev displeje, zatímco tlačítky (+) a ( ) lze měnit nastavení zvolené položky. Nastavení barev je možné pouze pro video vstupy, vstup navigačního systému ve formátu RGB je automaticky nastaven na optimální vyvážení barev. Položky DVD, TUNER a NAVI jsou určeny k nastavení IR výstupu k danému zdroji video signálu, takže je možné ovládat tyto připojené jednotky přímo pomocí dotykového displeje. Ovládací konektor Ovládací konektor obsahuje 8 pinů. Ve většině případů jej není zapotřebí zapojit, avšak v jistých případech může být jeho zapojení výhodné. Pin Funkce Popis 1,2 Ovládací signál přepínání zdrojů audio signálu: +5 V:AV1; 0 V: AV2. Max. 2 A (běžná relé vyžadují 0,1 0,3 A) 3 Stálé napětí +5 V, pokud je modul v provozu Všechna vozidla Ford jsou vybavena vstupem AUX, ke kterému lze připojit externí zdroj audio signálu. Pokud je požadováno přehrávat v reproduktorech zvuk ze dvou nebo více zdrojů, je zapotřebí zapojit mechanické relé k přepínání mezi těmito zdroji. Relé lze přepínat pomocí napěťové úrovně +5 V z tohoto pinu. Max. proud 2 A

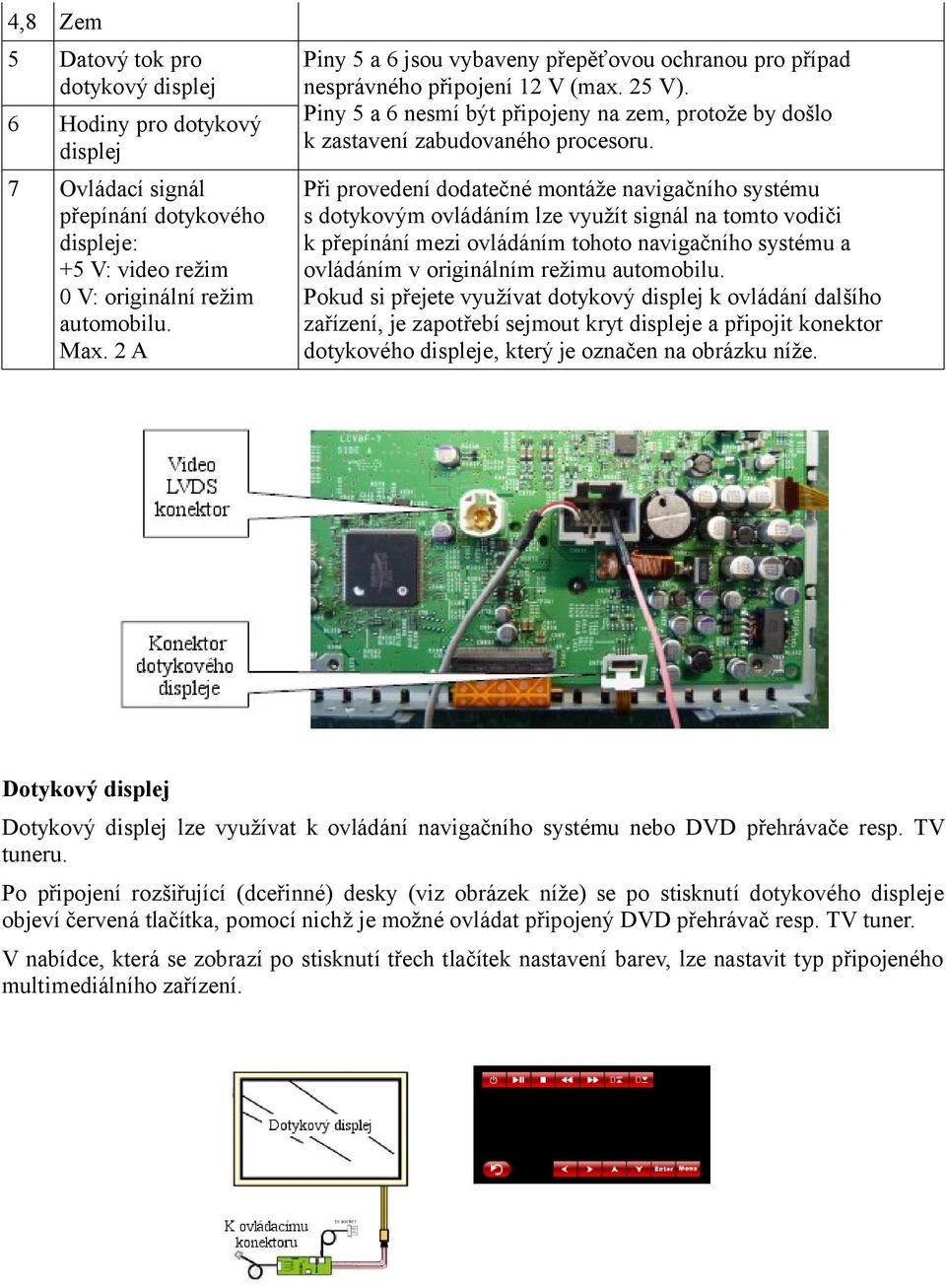

4 4,8 Zem 5 Datový tok pro dotykový displej 6 Hodiny pro dotykový displej 7 Ovládací signál přepínání dotykového displeje: +5 V: video režim 0 V: originální režim automobilu. Max. 2 A Piny 5 a 6 jsou vybaveny přepěťovou ochranou pro případ nesprávného připojení 12 V (max. 25 V). Piny 5 a 6 nesmí být připojeny na zem, protože by došlo k zastavení zabudovaného procesoru. Při provedení dodatečné montáže navigačního systému s dotykovým ovládáním lze využít signál na tomto vodiči k přepínání mezi ovládáním tohoto navigačního systému a ovládáním v originálním režimu automobilu. Pokud si přejete využívat dotykový displej k ovládání dalšího zařízení, je zapotřebí sejmout kryt displeje a připojit konektor dotykového displeje, který je označen na obrázku níže. Dotykový displej Dotykový displej lze využívat k ovládání navigačního systému nebo DVD přehrávače resp. TV tuneru. Po připojení rozšiřující (dceřinné) desky (viz obrázek níže) se po stisknutí dotykového displeje objeví červená tlačítka, pomocí nichž je možné ovládat připojený DVD přehrávač resp. TV tuner. V nabídce, která se zobrazí po stisknutí třech tlačítek nastavení barev, lze nastavit typ připojeného multimediálního zařízení.

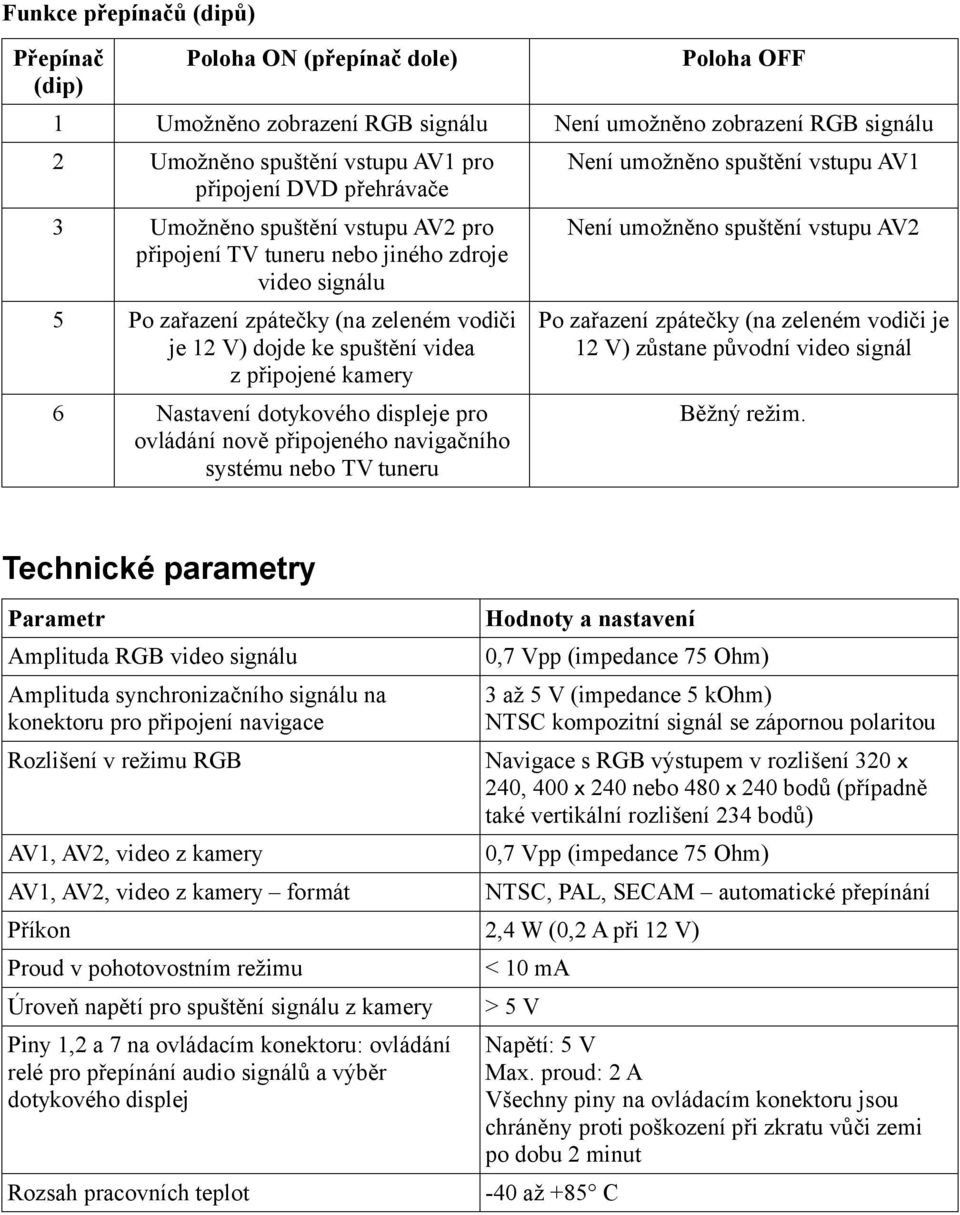

5 Funkce přepínačů (dipů) Přepínač (dip) Poloha ON (přepínač dole) Poloha OFF 1 Umožněno zobrazení RGB signálu Není umožněno zobrazení RGB signálu 2 Umožněno spuštění vstupu AV1 pro připojení DVD přehrávače 3 Umožněno spuštění vstupu AV2 pro připojení TV tuneru nebo jiného zdroje video signálu 5 Po zařazení zpátečky (na zeleném vodiči je 12 V) dojde ke spuštění videa z připojené kamery 6 Nastavení dotykového displeje pro ovládání nově připojeného navigačního systému nebo TV tuneru Není umožněno spuštění vstupu AV1 Není umožněno spuštění vstupu AV2 Po zařazení zpátečky (na zeleném vodiči je 12 V) zůstane původní video signál Běžný režim. Technické parametry Parametr Amplituda RGB video signálu Amplituda synchronizačního signálu na konektoru pro připojení navigace Rozlišení v režimu RGB AV1, AV2, video z kamery AV1, AV2, video z kamery formát Hodnoty a nastavení 0,7 Vpp (impedance 75 Ohm) 3 až 5 V (impedance 5 kohm) NTSC kompozitní signál se zápornou polaritou Navigace s RGB výstupem v rozlišení 320 x 240, 400 x 240 nebo 480 x 240 bodů (případně také vertikální rozlišení 234 bodů) 0,7 Vpp (impedance 75 Ohm) Příkon 2,4 W (0,2 A při 12 V) Proud v pohotovostním režimu Úroveň napětí pro spuštění signálu z kamery Piny 1,2 a 7 na ovládacím konektoru: ovládání relé pro přepínání audio signálů a výběr dotykového displej Rozsah pracovních teplot NTSC, PAL, SECAM automatické přepínání < 10 ma > 5 V Napětí: 5 V Max. proud: 2 A Všechny piny na ovládacím konektoru jsou chráněny proti poškození při zkratu vůči zemi po dobu 2 minut -40 až +85 C
