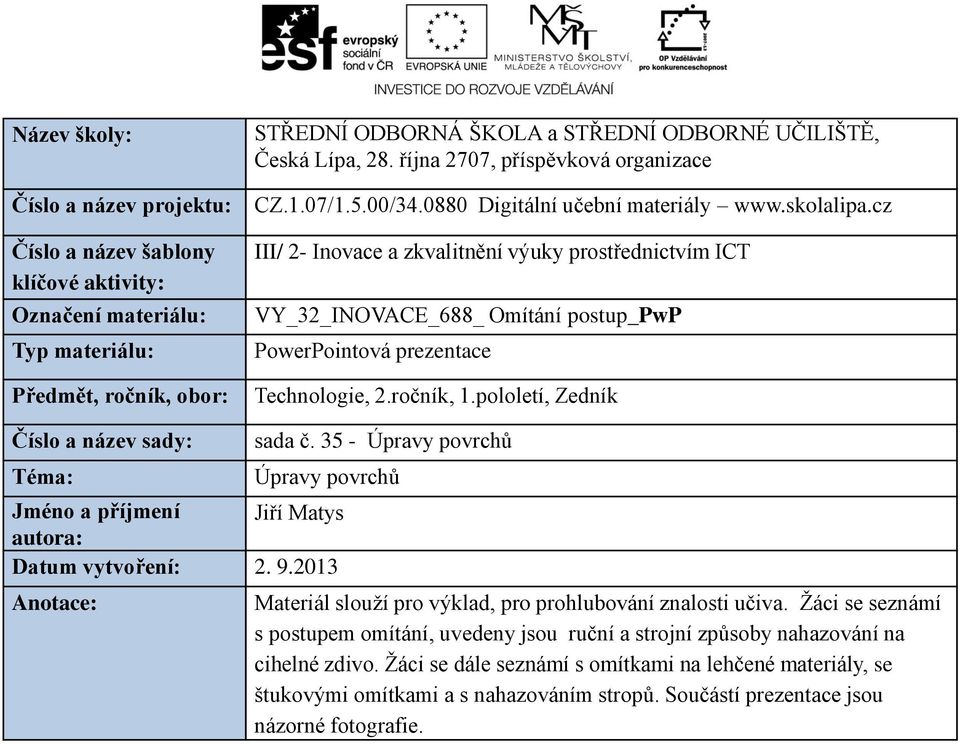

1 Název školy: Číslo a název projektu: Číslo a název šablony klíčové aktivity: Označení materiálu: Typ materiálu: Předmět, ročník, obor: STŘEDNÍ ODBORNÁ ŠKOLA a STŘEDNÍ ODBORNÉ UČILIŠTĚ, Česká Lípa, 28. října 2707, příspěvková organizace CZ.1.07/1.5.00/ Digitální učební materiály III/ 2- Inovace a zkvalitnění výuky prostřednictvím ICT VY_32_INOVACE_688_ Omítání postup_pwp PowerPointová prezentace Technologie, 2.ročník, 1.pololetí, Zedník Číslo a název sady: Téma: sada č Úpravy povrchů Úpravy povrchů Jméno a příjmení Jiří Matys autora: Datum vytvoření: Anotace: Materiál slouţí pro výklad, pro prohlubování znalosti učiva. Ţáci se seznámí s postupem omítání, uvedeny jsou ruční a strojní způsoby nahazování na cihelné zdivo. Ţáci se dále seznámí s omítkami na lehčené materiály, se štukovými omítkami a s nahazováním stropů. Součástí prezentace jsou názorné fotografie.

2 Omítání postup pro cihelné zdivo (1) Nejprve si připravíme nářadí a pomůcky pro omítání. Jsou to: rovné latě, šňůra, vodováha, olovnice, lžíce, hladítko a rovná lať cca 180 cm dlouhá na strhávání malty a rovnání omítky. Připravíme si prostor pro dopravu materiálu a pracovní prostor (pořádek, systém). Pamatujeme, že ideální vzdálenost mezi terči a mezi omítníky je přibližně 150 cm.

3 Omítání postup pro cihelné zdivo (2) Po přípravě podkladu stěnu ometeme od prachu, který by bránil dobrému přilnutí malty, popřípadě podklad navlhčíme. U cihelného a podobného zdiva: zednickými skobami a pomocí rozpěr připevníme a vyvážíme latě na rohy a ostění otvorů (oken, dveří, průchodů atd.) Rozměříme, nahodíme terče a pomocí hřebíčků a zednické šňůry je vyrovnáme na celé ploše stěny.

4 Omítání postup pro cihelné zdivo (3) Po kontrole rovinnosti terčů nahodíme nebo osadíme omítníky (maltové, ocelové, dřevěné či plastové). Nahazujeme prostor mezi omítníky, maltu strháváme latí a dorovnáváme pomocí hladítka. Tloušťka vrstvy je mm. Rovinnost průběžně kontrolujeme rovnou latí. Nakonec omítku urovnáme a zatočíme hladítkem.

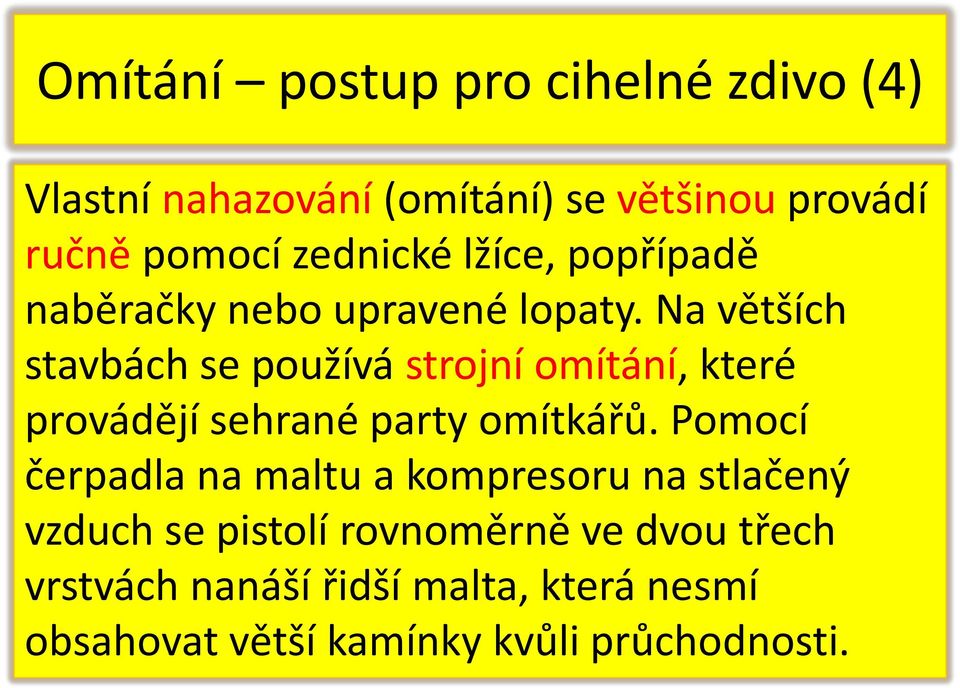

5 Omítání postup pro cihelné zdivo (4) Vlastní nahazování (omítání) se většinou provádí ručně pomocí zednické lžíce, popřípadě naběračky nebo upravené lopaty. Na větších stavbách se používá strojní omítání, které provádějí sehrané party omítkářů. Pomocí čerpadla na maltu a kompresoru na stlačený vzduch se pistolí rovnoměrně ve dvou třech vrstvách nanáší řidší malta, která nesmí obsahovat větší kamínky kvůli průchodnosti.

6 Cihelné zdivo pro omítku Poznáte vazbu? Jedná se o křížovou nebo polokřížovou vazbu?

7 Omítání postup pro zdivo z lehčených materiálů jako HEBEL, YTONG Na takzvané přesné zdivo se nenahazuje vrstva malty tloušťky mm, ale natahuje se lepidlo v tloušťce cca 3 mm. Povrch je nutné nejprve očistit, srovnat a ošetřit penetračním nátěrem. Zpravidla se používá perlinka spolu s první vrstvou lepidla. Druhou vrstvou se povrch srovnává, třetí vrstva je finální omítka, nejčastěji pro vnitřní prostory štuk, pro vnější šlechtěné omítky, popřípadě štuk a fasádní barva.

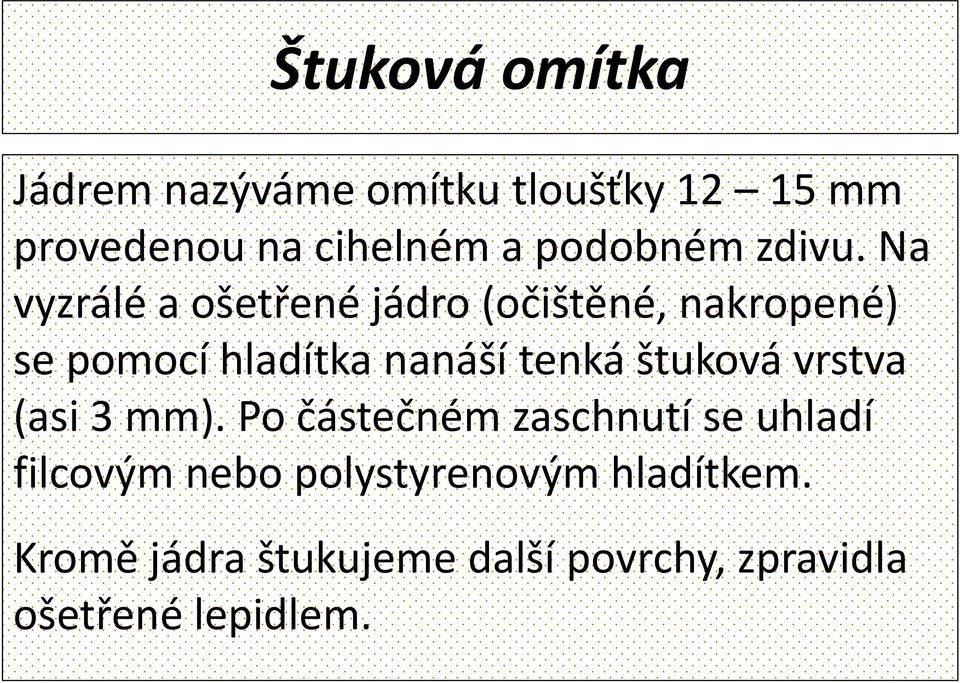

8 Štuková omítka Jádrem nazýváme omítku tloušťky mm provedenou na cihelném a podobném zdivu. Na vyzrálé a ošetřené jádro (očištěné, nakropené) se pomocí hladítka nanáší tenká štuková vrstva (asi 3 mm). Po částečném zaschnutí se uhladí filcovým nebo polystyrenovým hladítkem. Kromě jádra štukujeme další povrchy, zpravidla ošetřené lepidlem.

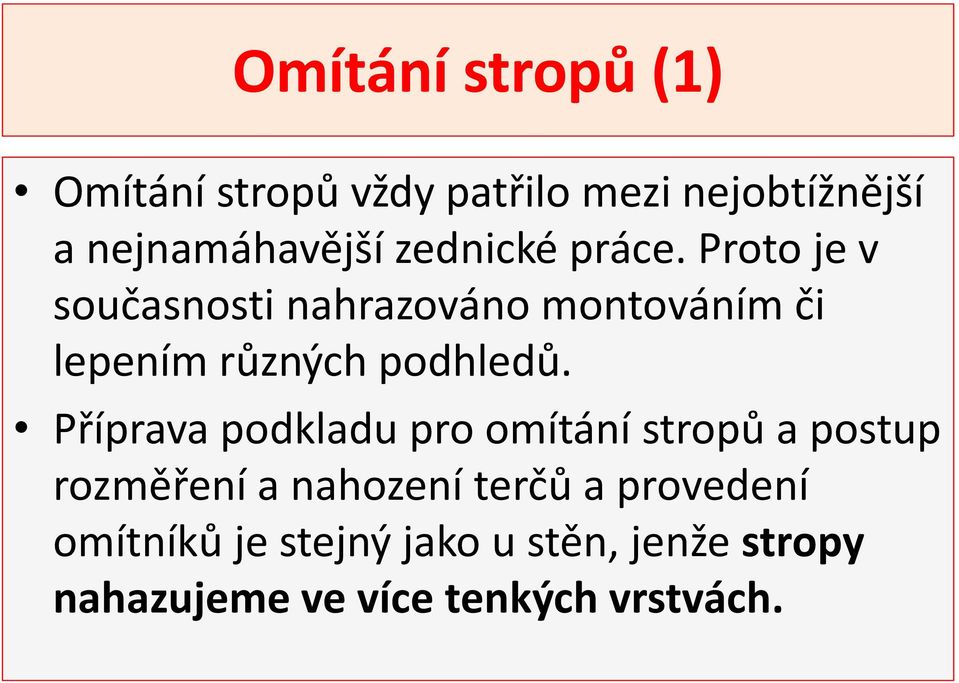

9 Omítání stropů (1) Omítání stropů vždy patřilo mezi nejobtížnější a nejnamáhavější zednické práce. Proto je v současnosti nahrazováno montováním či lepením různých podhledů. Příprava podkladu pro omítání stropů a postup rozměření a nahození terčů a provedení omítníků je stejný jako u stěn, jenže stropy nahazujeme ve více tenkých vrstvách.

10 Omítání stropů (2) Zejména při omítání stropů musíme dávat pozor na to, aby nám nevstříkla malta do očí. Pokud i přes dodržení bezpečnostních předpisů a použití ochranných pomůcek (brýlí) nám malta vstříkne do oka, nikdy si oko nemneme, ale vždy co nejrychleji vypláchneme čistou vodou. Při obtížích je nutná bezodkladná lékařská pomoc.

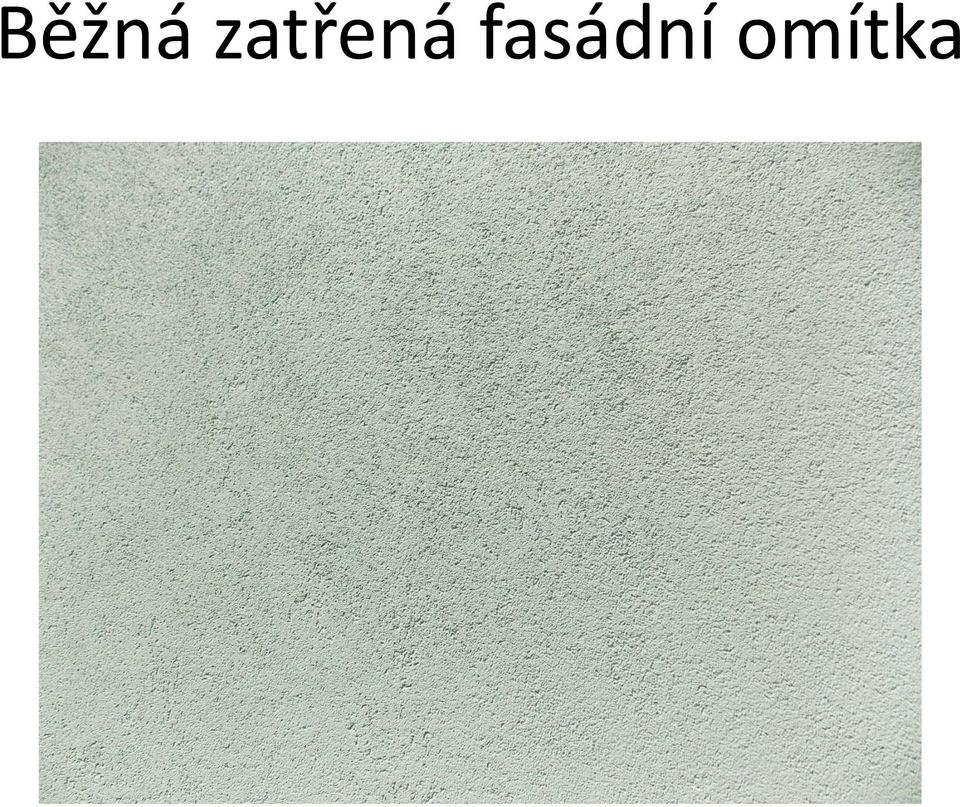

11 Běžná zatřená fasádní omítka

12 Běžná stříkaná fasádní omítka

13 Tahaná omítka

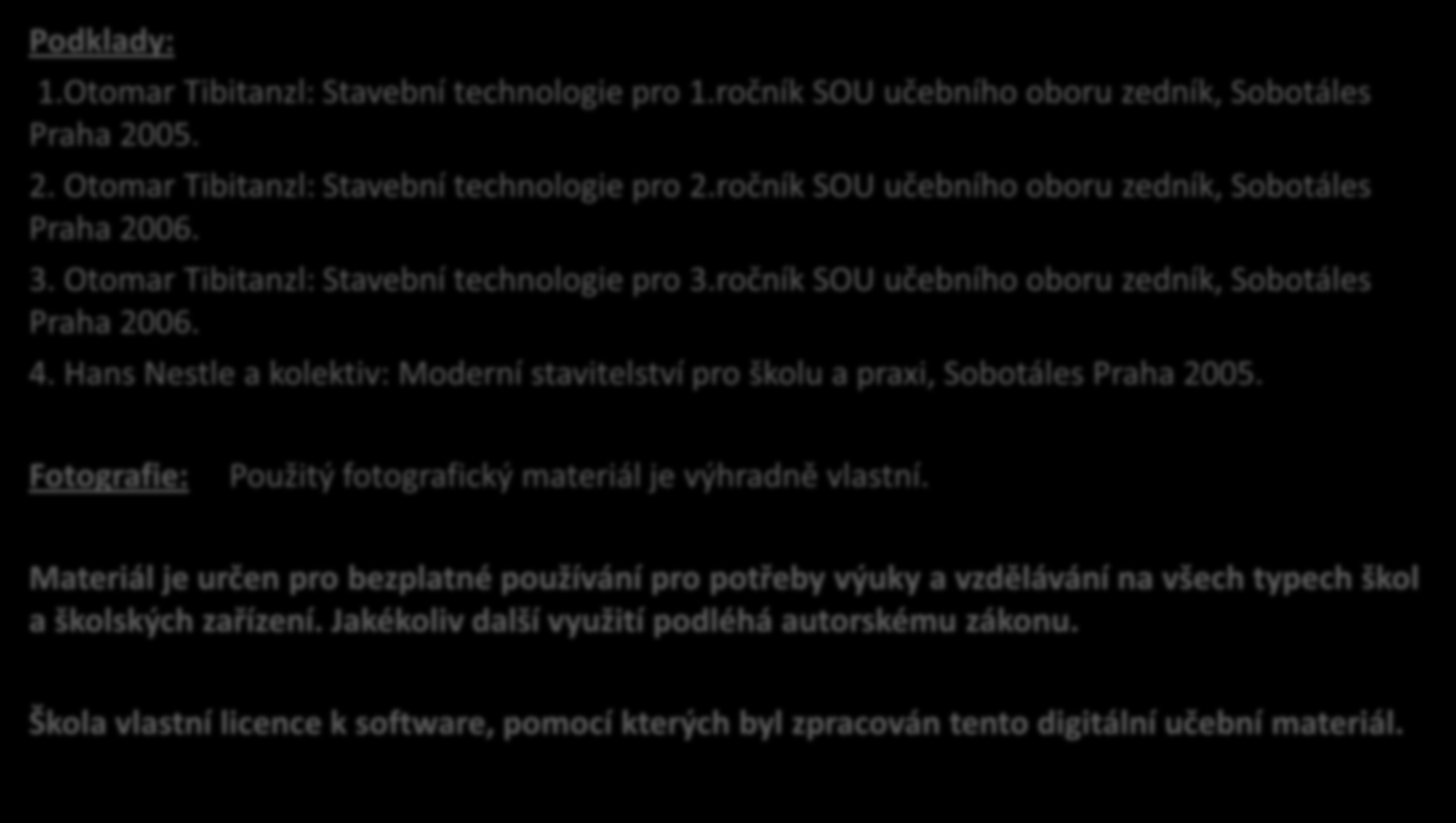

14 Podklady: 1.Otomar Tibitanzl: Stavební technologie pro 1.ročník SOU učebního oboru zedník, Sobotáles Praha Otomar Tibitanzl: Stavební technologie pro 2.ročník SOU učebního oboru zedník, Sobotáles Praha Otomar Tibitanzl: Stavební technologie pro 3.ročník SOU učebního oboru zedník, Sobotáles Praha Hans Nestle a kolektiv: Moderní stavitelství pro školu a praxi, Sobotáles Praha Fotografie: Použitý fotografický materiál je výhradně vlastní. Materiál je určen pro bezplatné používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Jakékoliv další využití podléhá autorskému zákonu. Škola vlastní licence k software, pomocí kterých byl zpracován tento digitální učební materiál.
