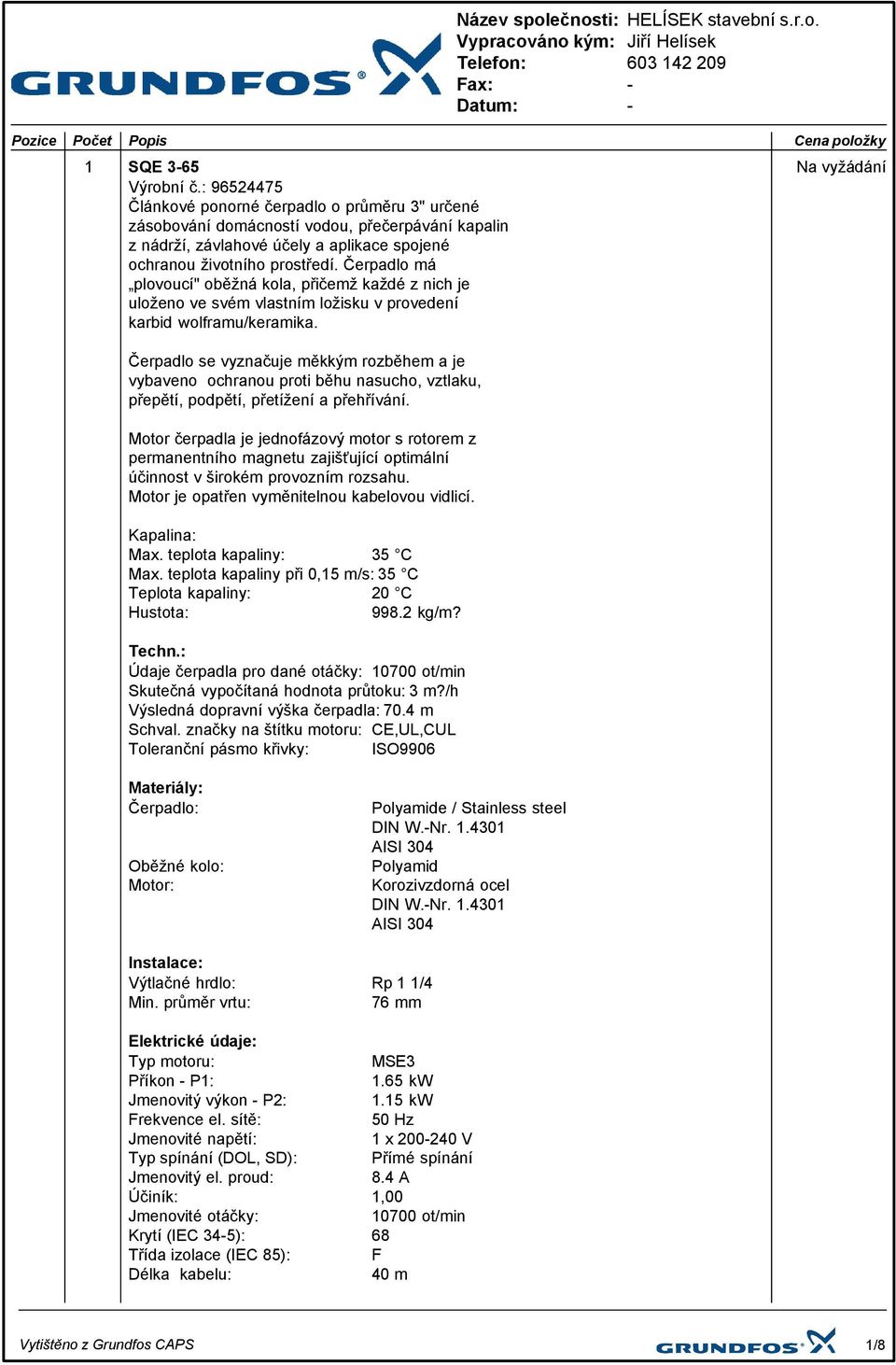

1 Pozice Počet Popis Cena položky 1 SQE 365 Výrobní č.: Článkové ponorné čerpadlo o průměru 3" určené zásobování domácností vodou, přečerpávání kapalin z nádrží, závlahové účely a aplikace spojené ochranou životního prostředí. Čerpadlo má plovoucí" oběžná kola, přičemž každé z nich je uloženo ve svém vlastním ložisku v provedení karbid wolframu/keramika. Na vyžádání Čerpadlo se vyznačuje měkkým rozběhem a je vybaveno ochranou proti běhu nasucho, vztlaku, přepětí, podpětí, přetížení a přehřívání. Motor čerpadla je jednofázový motor s rotorem z permanentního magnetu zajišťující optimální účinnost v širokém provozním rozsahu. Motor je opatřen vyměnitelnou kabelovou vidlicí. Kapalina: Max. teplota kapaliny: 35 C Max. teplota kapaliny při 0,15 m/s: 35 C Teplota kapaliny: 20 C Hustota: kg/m? Techn.: Údaje čerpadla pro dané otáčky: ot/min Skutečná vypočítaná hodnota průtoku: 3 m?/h Výsledná dopravní výška čerpadla: 70.4 m Schval. značky na štítku motoru: CE,UL,CUL Toleranční pásmo křivky: ISO9906 Materiály: Čerpadlo: Oběžné kolo: Motor: Polyamide / Stainless steel DIN W.Nr Polyamid Korozivzdorná ocel DIN W.Nr Instalace: Výtlačné hrdlo: Rp 1 1/4 Min. průměr vrtu: 76 mm Elektrické údaje: Typ motoru: MSE3 Příkon P1: 1.65 kw Jmenovitý výkon P2: 1.15 kw Frekvence el. sítě: 50 Hz Jmenovité napětí: 1 x V Typ spínání (DOL, SD): Přímé spínání Jmenovitý el. proud: 8.4 A Účiník: 1,00 Jmenovité otáčky: ot/min Krytí (IEC 345): 68 Třída izolace (IEC 85): F Délka kabelu: 40 m 1/8

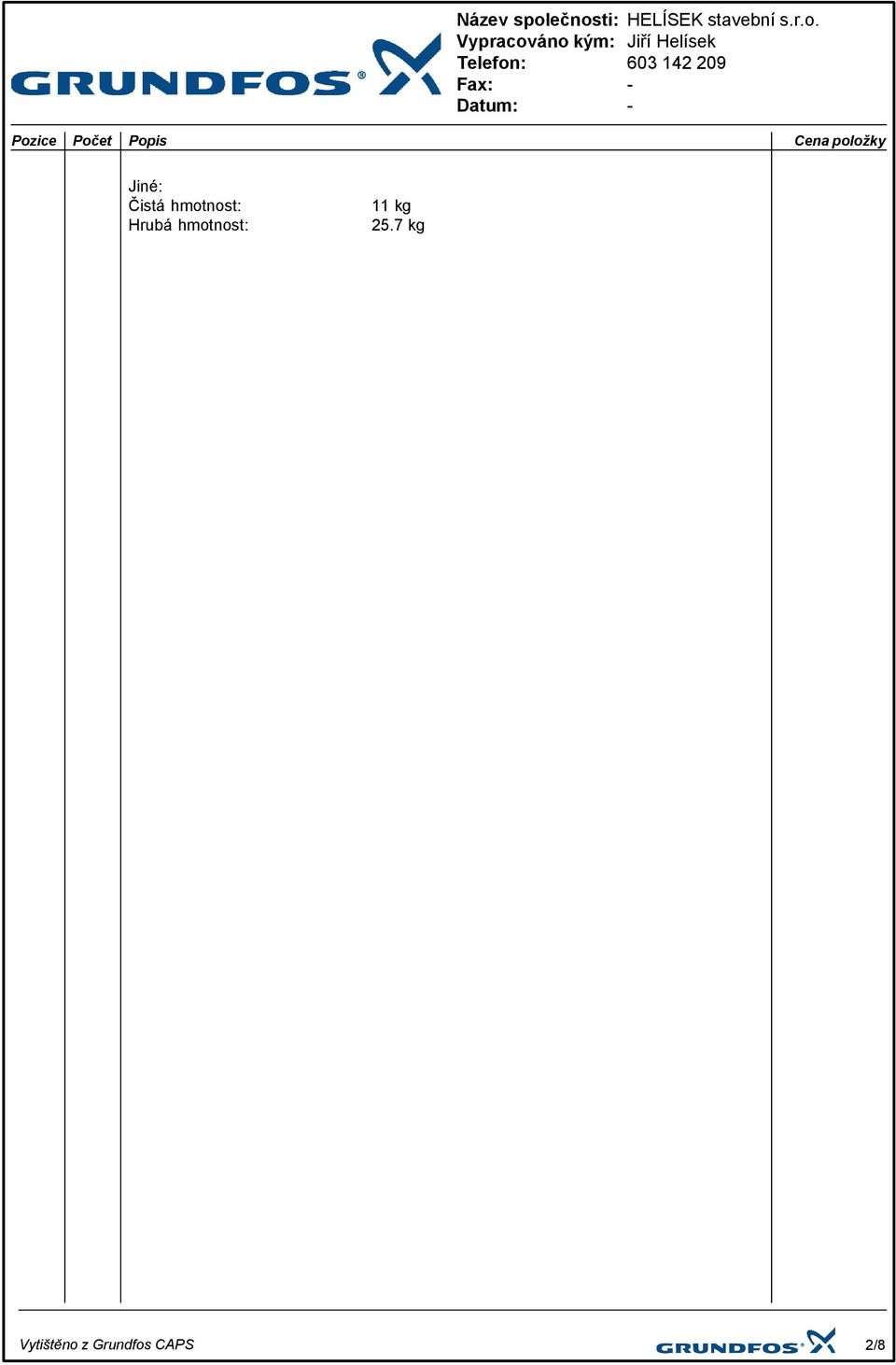

2 Pozice Počet Popis Cena položky Jiné: Čistá hmotnost: Hrubá hmotnost: 11 kg 25.7 kg 2/8

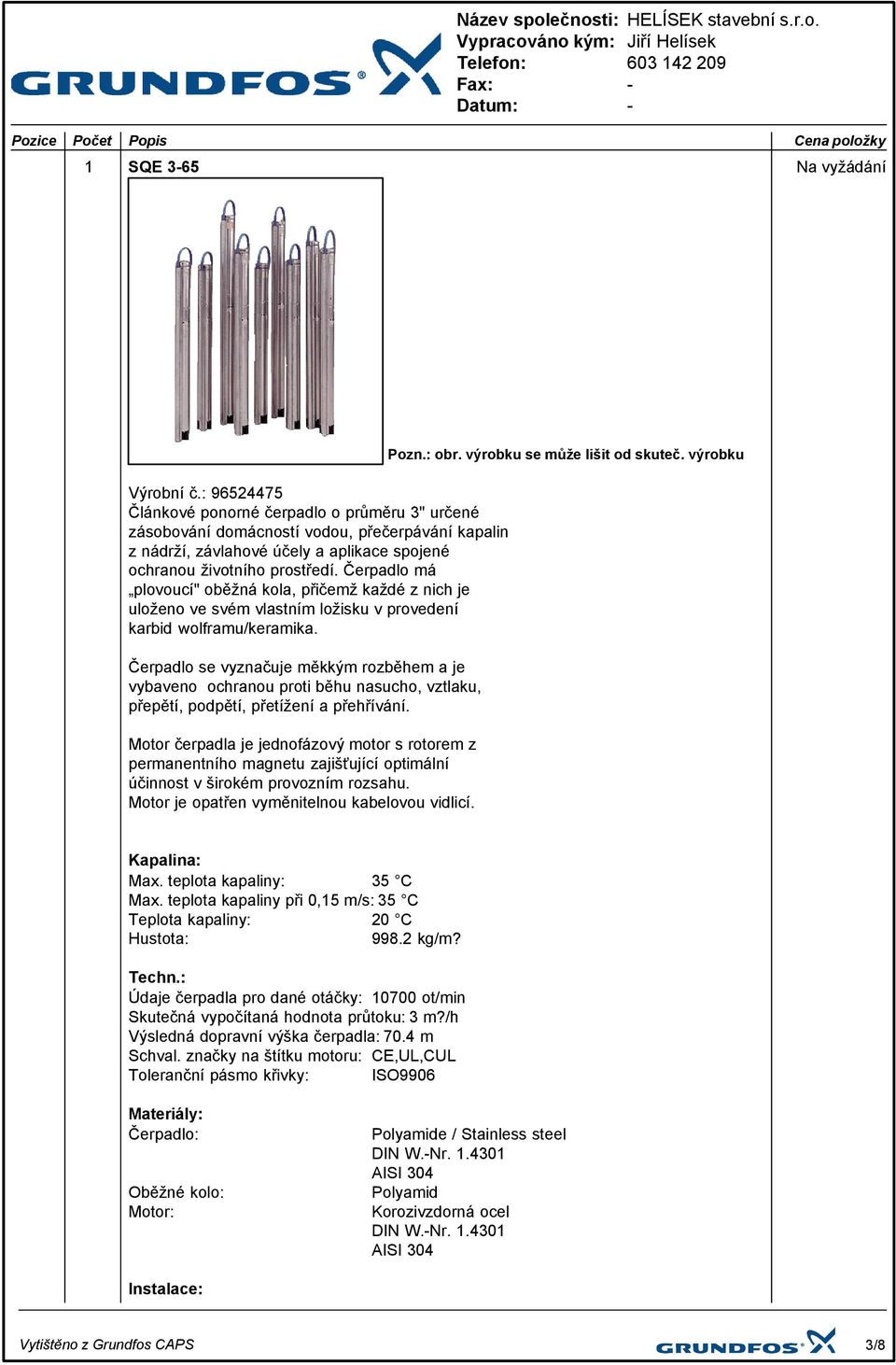

3 Pozice Počet Popis Cena položky 1 SQE 365 Na vyžádání Výrobní č.: Článkové ponorné čerpadlo o průměru 3" určené zásobování domácností vodou, přečerpávání kapalin z nádrží, závlahové účely a aplikace spojené ochranou životního prostředí. Čerpadlo má plovoucí" oběžná kola, přičemž každé z nich je uloženo ve svém vlastním ložisku v provedení karbid wolframu/keramika. Čerpadlo se vyznačuje měkkým rozběhem a je vybaveno ochranou proti běhu nasucho, vztlaku, přepětí, podpětí, přetížení a přehřívání. Motor čerpadla je jednofázový motor s rotorem z permanentního magnetu zajišťující optimální účinnost v širokém provozním rozsahu. Motor je opatřen vyměnitelnou kabelovou vidlicí. Pozn.: obr. výrobku se může lišit od skuteč. výrobku Kapalina: Max. teplota kapaliny: 35 C Max. teplota kapaliny při 0,15 m/s: 35 C Teplota kapaliny: 20 C Hustota: kg/m? Techn.: Údaje čerpadla pro dané otáčky: ot/min Skutečná vypočítaná hodnota průtoku: 3 m?/h Výsledná dopravní výška čerpadla: 70.4 m Schval. značky na štítku motoru: CE,UL,CUL Toleranční pásmo křivky: ISO9906 Materiály: Čerpadlo: Oběžné kolo: Motor: Polyamide / Stainless steel DIN W.Nr Polyamid Korozivzdorná ocel DIN W.Nr Instalace: 3/8

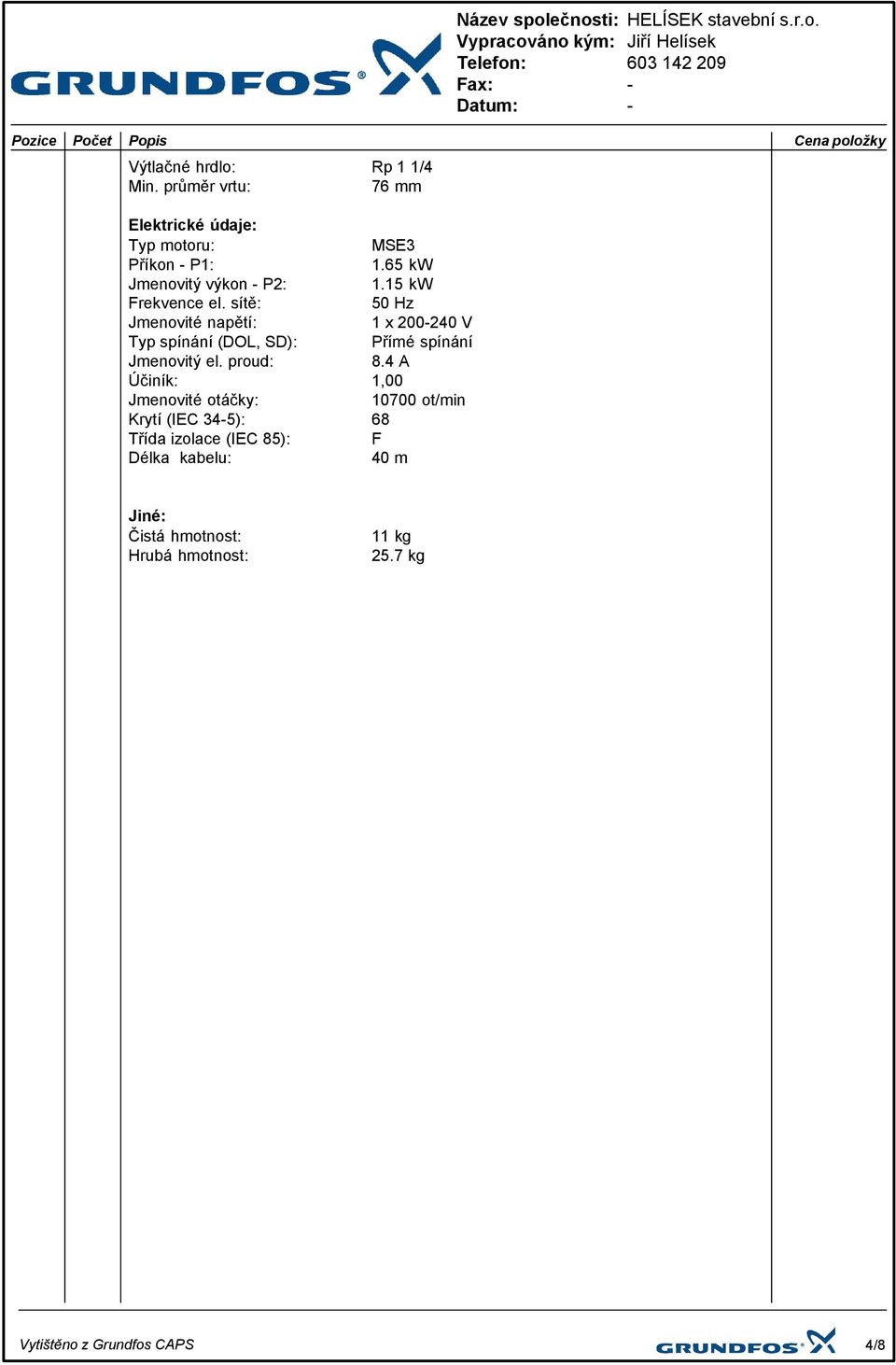

4 Pozice Počet Popis Cena položky Výtlačné hrdlo: Rp 1 1/4 Min. průměr vrtu: 76 mm Elektrické údaje: Typ motoru: MSE3 Příkon P1: 1.65 kw Jmenovitý výkon P2: 1.15 kw Frekvence el. sítě: 50 Hz Jmenovité napětí: 1 x V Typ spínání (DOL, SD): Přímé spínání Jmenovitý el. proud: 8.4 A Účiník: 1,00 Jmenovité otáčky: ot/min Krytí (IEC 345): 68 Třída izolace (IEC 85): F Délka kabelu: 40 m Jiné: Čistá hmotnost: Hrubá hmotnost: 11 kg 25.7 kg 4/8

5 SQE Hz H (m) 90 SQE 365, 50 Hz Čerpaná kapal. = Voda Teplota kapaliny = 20 C Hustota = kg/m? P2 (kw) 1.2 Q(m?/h) /8

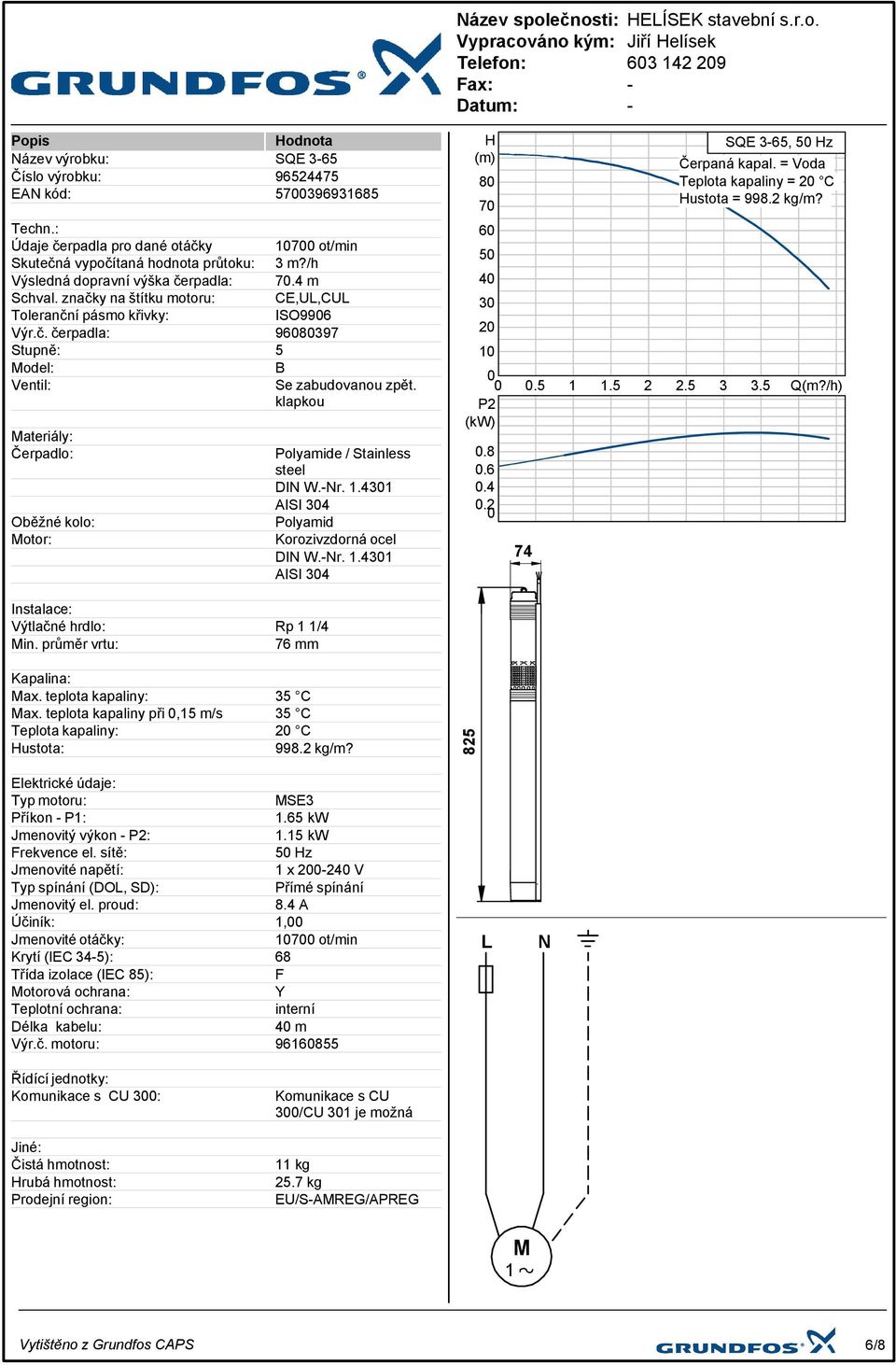

6 Popis Hodnota Název výrobku: SQE 365 Číslo výrobku: EAN kód: Techn.: Údaje čerpadla pro dané otáčky ot/min Skutečná vypočítaná hodnota průtoku: 3 m?/h Výsledná dopravní výška čerpadla: 70.4 m Schval. značky na štítku motoru: CE,UL,CUL Toleranční pásmo křivky: ISO9906 Výr.č. čerpadla: Stupně: 5 Model: B Ventil: Se zabudovanou zpět. klapkou Materiály: Čerpadlo: Oběžné kolo: Motor: Polyamide / Stainless steel DIN W.Nr Polyamid Korozivzdorná ocel DIN W.Nr H (m) P2 (kw) SQE 365, 50 Hz Čerpaná kapal. = Voda Teplota kapaliny = 20 C Hustota = kg/m? Q(m?/h) Instalace: Výtlačné hrdlo: Rp 1 1/4 Min. průměr vrtu: 76 mm Kapalina: Max. teplota kapaliny: 35 C Max. teplota kapaliny při 0,15 m/s 35 C Teplota kapaliny: 20 C Hustota: kg/m? 825 Elektrické údaje: Typ motoru: MSE3 Příkon P1: 1.65 kw Jmenovitý výkon P2: 1.15 kw Frekvence el. sítě: 50 Hz Jmenovité napětí: 1 x V Typ spínání (DOL, SD): Přímé spínání Jmenovitý el. proud: 8.4 A Účiník: 1,00 Jmenovité otáčky: ot/min Krytí (IEC 345): 68 Třída izolace (IEC 85): F Motorová ochrana: Y Teplotní ochrana: interní Délka kabelu: 40 m Výr.č. motoru: L N Řídící jednotky: Komunikace s CU 300: Jiné: Čistá hmotnost: Hrubá hmotnost: Prodejní region: Komunikace s CU 300/CU 301 je možná 11 kg 25.7 kg EU/SAMREG/APREG M 1 6/8

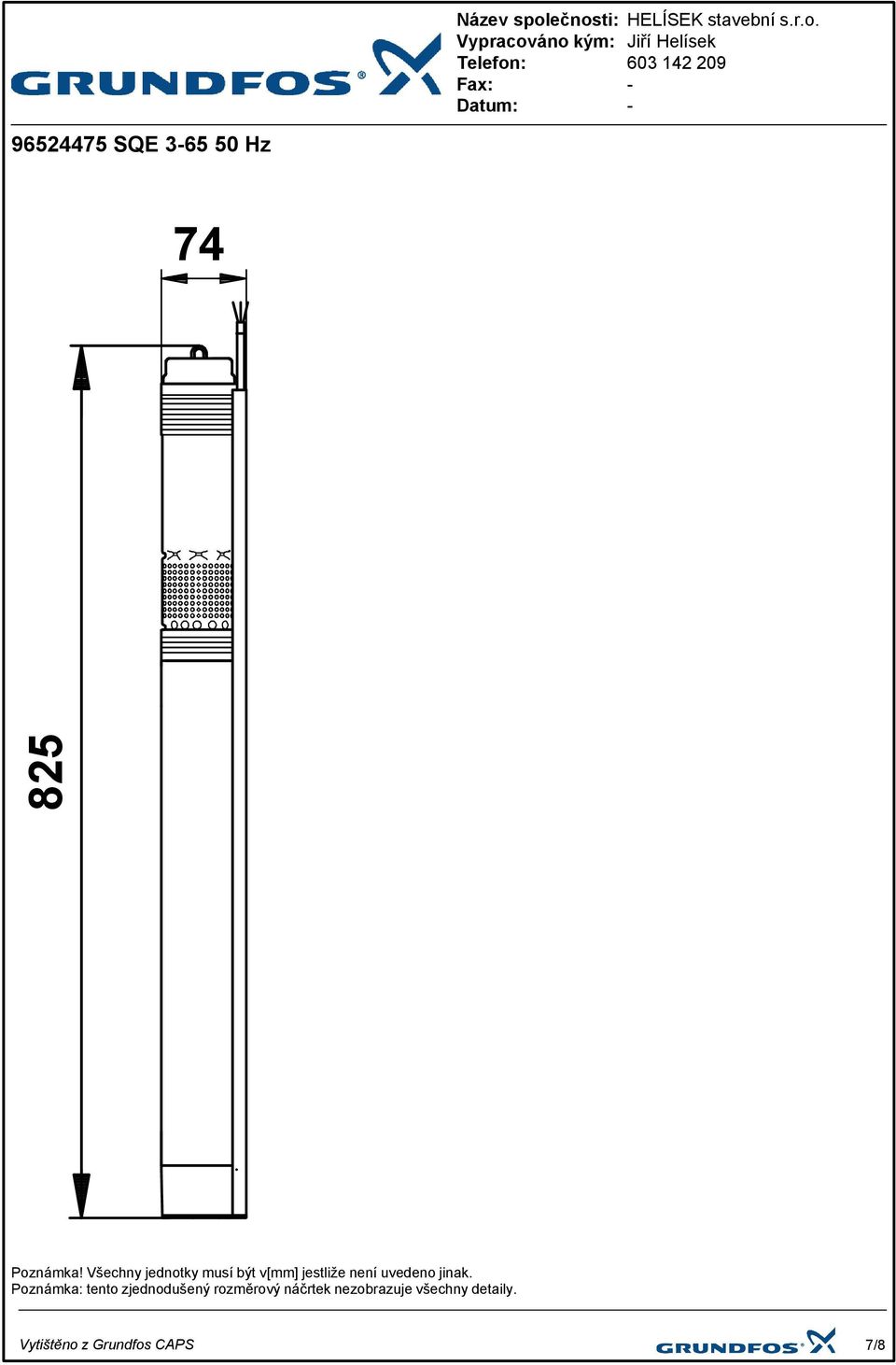

7 SQE Hz Poznámka! Všechny jednotky musí být v[mm] jestliže není uvedeno jinak. Poznámka: tento zjednodušený rozměrový náčrtek nezobrazuje všechny detaily. 7/8

8 SQE Hz L N M 1 Upozornění! Všechny jednotky jsou v [mm], pokud není uvedeno jinak! 8/8
