Cenová nabídka FV Elektrárny SYSTÉM Grid-off Typ FVE Grid-off výkon: 3000W/230V

Transkript

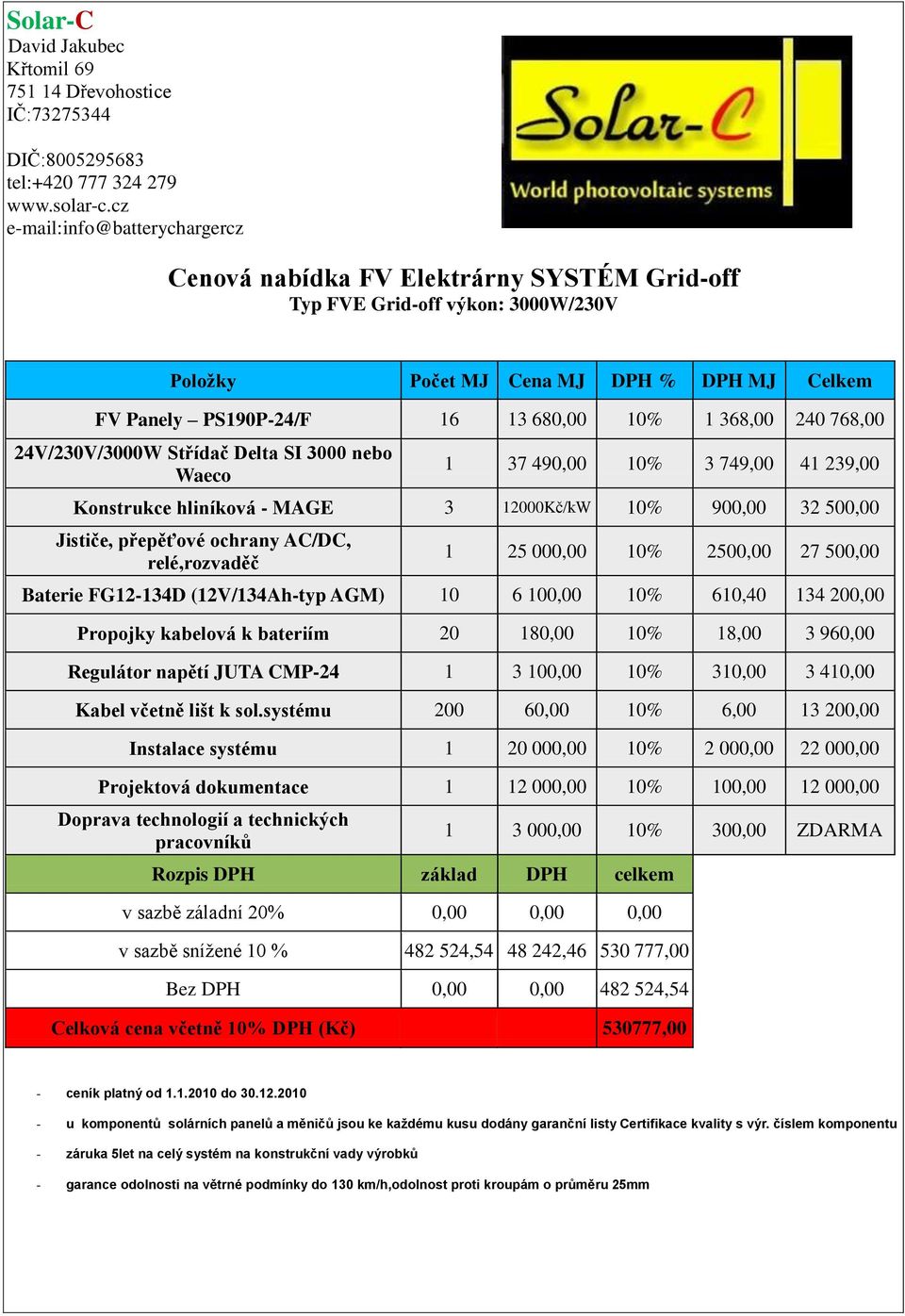

1 Solar-C David Jakubec Křtomil Dřevohostice IČ: DIČ: tel: Cenová nabídka FV Elektrárny SYSTÉM Grid-off Typ FVE Grid-off výkon: 3000W/230V Položky Počet MJ Cena MJ DPH % DPH MJ Celkem FV Panely PS190P-24/F ,00 10% 1 368, ,00 24V/230V/3000W Střídač Delta SI 3000 nebo Waeco ,00 10% 3 749, ,00 Konstrukce hliníková - MAGE Kč/kW 10% 900, ,00 Jističe, přepěťové ochrany AC/DC, relé,rozvaděč ,00 10% 2500, ,00 Baterie FG12-134D (12V/134Ah-typ AGM) ,00 10% 610, ,00 Propojky kabelová k bateriím ,00 10% 18, ,00 Regulátor napětí JUTA CMP ,00 10% 310, ,00 Kabel včetně lišt k sol.systému ,00 10% 6, ,00 Instalace systému ,00 10% 2 000, ,00 Projektová dokumentace ,00 10% 100, ,00 Doprava technologií a technických pracovníků ,00 10% 300,00 ZDARMA Rozpis DPH základ DPH celkem v sazbě záladní 20% 0,00 0,00 0,00 v sazbě snížené 10 % , , ,00 Bez DPH 0,00 0, ,54 Celková cena včetně 10% DPH (Kč) ,00 - ceník platný od do u komponentů solárních panelů a měničů jsou ke kaţdému kusu dodány garanční listy Certifikace kvality s výr. číslem komponentu - záruka 5let na celý systém na konstrukční vady výrobků - garance odolnosti na větrné podmínky do 130 km/h,odolnost proti kroupám o průměru 25mm

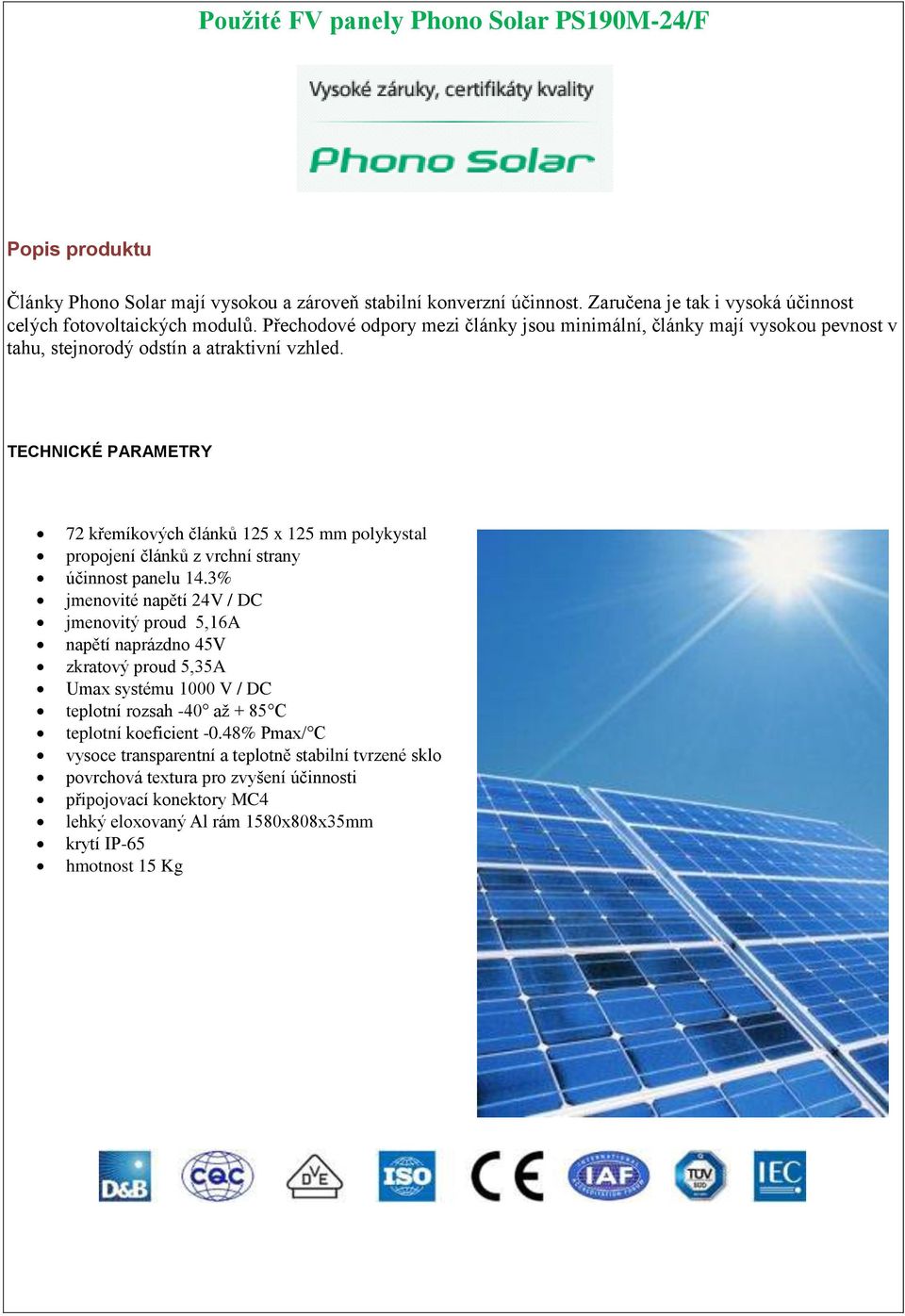

2 Použité FV panely Phono Solar PS190M-24/F Popis produktu Články Phono Solar mají vysokou a zároveň stabilní konverzní účinnost. Zaručena je tak i vysoká účinnost celých fotovoltaických modulů. Přechodové odpory mezi články jsou minimální, články mají vysokou pevnost v tahu, stejnorodý odstín a atraktivní vzhled. 72 křemíkových článků 125 x 125 mm polykystal propojení článků z vrchní strany účinnost panelu 14.3% jmenovité napětí 24V / DC jmenovitý proud 5,16A napětí naprázdno 45V zkratový proud 5,35A Umax systému 1000 V / DC teplotní rozsah -40 až + 85 C teplotní koeficient -0.48% Pmax/ C vysoce transparentní a teplotně stabilní tvrzené sklo povrchová textura pro zvyšení účinnosti připojovací konektory MC4 lehký eloxovaný Al rám 1580x808x35mm krytí IP-65 hmotnost 15 Kg

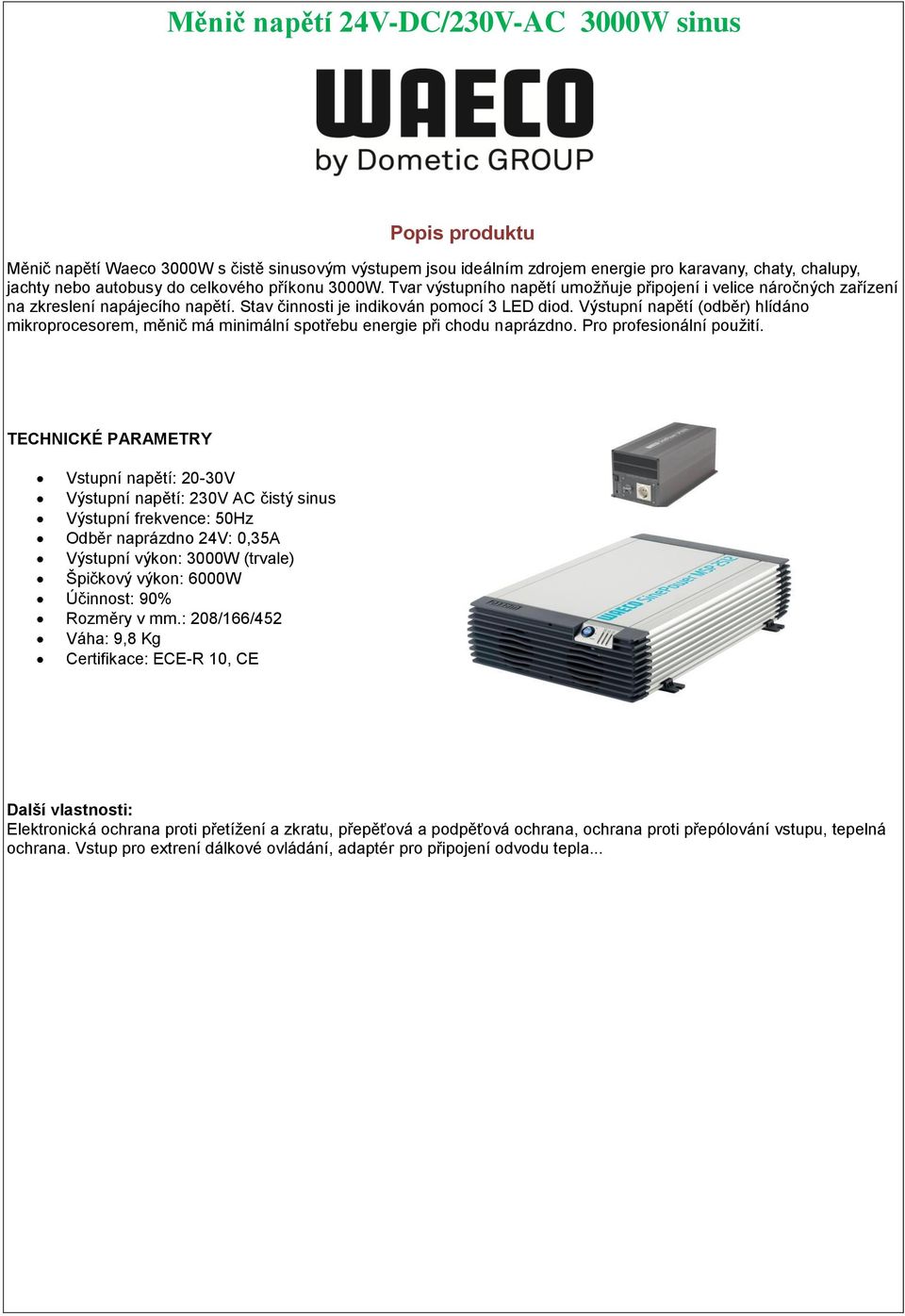

3 Měnič napětí 24V-DC/230V-AC 3000W sinus Popis produktu Měnič napětí Waeco 3000W s čistě sinusovým výstupem jsou ideálním zdrojem energie pro karavany, chaty, chalupy, jachty nebo autobusy do celkového příkonu 3000W. Tvar výstupního napětí umožňuje připojení i velice náročných zařízení na zkreslení napájecího napětí. Stav činnosti je indikován pomocí 3 LED diod. Výstupní napětí (odběr) hlídáno mikroprocesorem, měnič má minimální spotřebu energie při chodu naprázdno. Pro profesionální použití. Vstupní napětí: 20-30V Výstupní napětí: 230V AC čistý sinus Výstupní frekvence: 50Hz Odběr naprázdno 24V: 0,35A Výstupní výkon: 3000W (trvale) Špičkový výkon: 6000W Účinnost: 90% Rozměry v mm.: 208/166/452 Váha: 9,8 Kg Certifikace: ECE-R 10, CE Další vlastnosti: Elektronická ochrana proti přetížení a zkratu, přepěťová a podpěťová ochrana, ochrana proti přepólování vstupu, tepelná ochrana. Vstup pro extrení dálkové ovládání, adaptér pro připojení odvodu tepla...

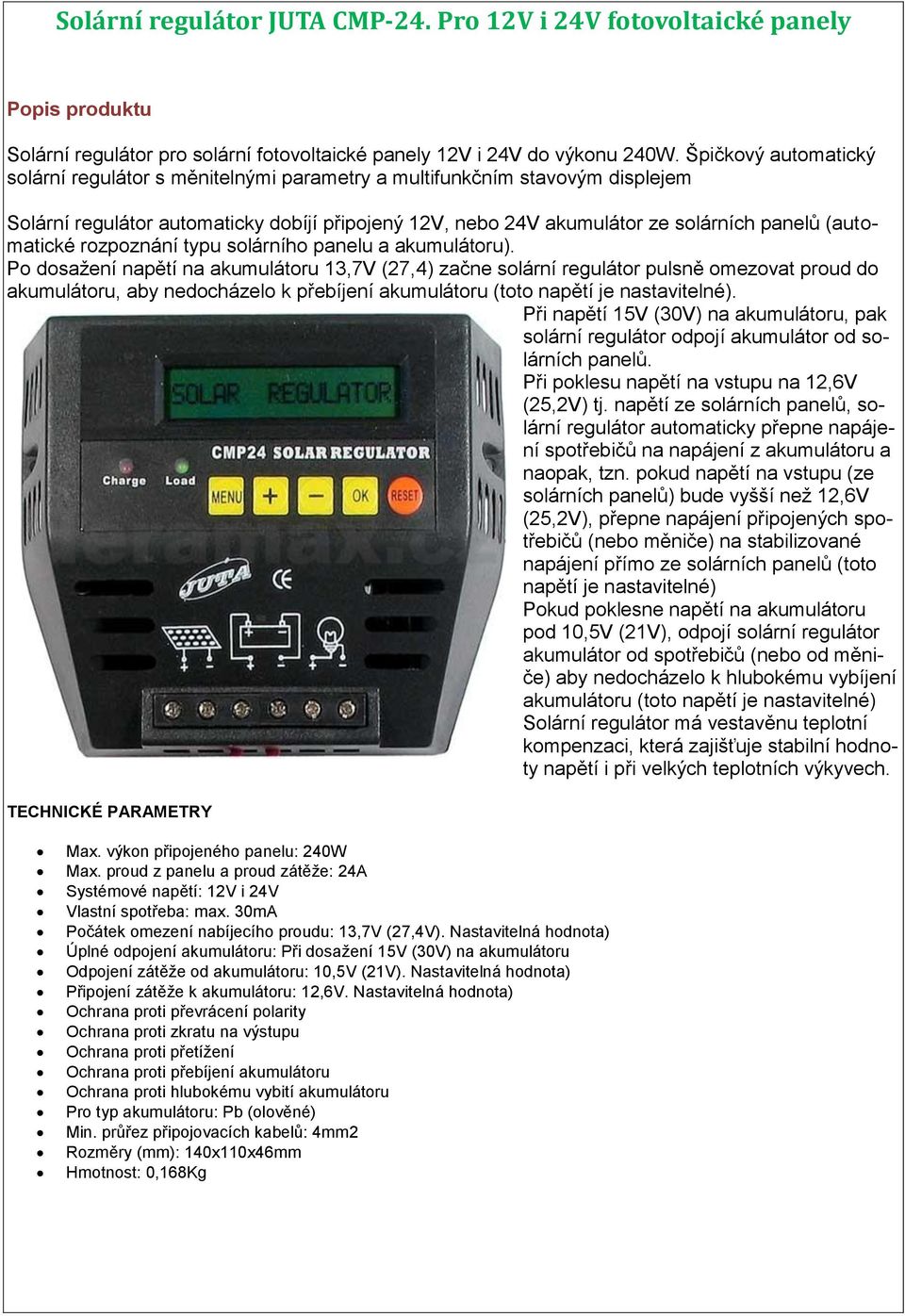

4 Solární regulátor JUTA CMP-24. Pro 12V i 24V fotovoltaické panely Popis produktu Solární regulátor pro solární fotovoltaické panely 12V i 24V do výkonu 240W. Špičkový automatický solární regulátor s měnitelnými parametry a multifunkčním stavovým displejem Solární regulátor automaticky dobíjí připojený 12V, nebo 24V akumulátor ze solárních panelů (automatické rozpoznání typu solárního panelu a akumulátoru). Po dosažení napětí na akumulátoru 13,7V (27,4) začne solární regulátor pulsně omezovat proud do akumulátoru, aby nedocházelo k přebíjení akumulátoru (toto napětí je nastavitelné). Při napětí 15V (30V) na akumulátoru, pak solární regulátor odpojí akumulátor od solárních panelů. Při poklesu napětí na vstupu na 12,6V (25,2V) tj. napětí ze solárních panelů, solární regulátor automaticky přepne napájení spotřebičů na napájení z akumulátoru a naopak, tzn. pokud napětí na vstupu (ze solárních panelů) bude vyšší než 12,6V (25,2V), přepne napájení připojených spotřebičů (nebo měniče) na stabilizované napájení přímo ze solárních panelů (toto napětí je nastavitelné) Pokud poklesne napětí na akumulátoru pod 10,5V (21V), odpojí solární regulátor akumulátor od spotřebičů (nebo od měniče) aby nedocházelo k hlubokému vybíjení akumulátoru (toto napětí je nastavitelné) Solární regulátor má vestavěnu teplotní kompenzaci, která zajišťuje stabilní hodnoty napětí i při velkých teplotních výkyvech. Max. výkon připojeného panelu: 240W Max. proud z panelu a proud zátěže: 24A Systémové napětí: 12V i 24V Vlastní spotřeba: max. 30mA Počátek omezení nabíjecího proudu: 13,7V (27,4V). Nastavitelná hodnota) Úplné odpojení akumulátoru: Při dosažení 15V (30V) na akumulátoru Odpojení zátěže od akumulátoru: 10,5V (21V). Nastavitelná hodnota) Připojení zátěže k akumulátoru: 12,6V. Nastavitelná hodnota) Ochrana proti převrácení polarity Ochrana proti zkratu na výstupu Ochrana proti přetížení Ochrana proti přebíjení akumulátoru Ochrana proti hlubokému vybití akumulátoru Pro typ akumulátoru: Pb (olověné) Min. průřez připojovacích kabelů: 4mm2 Rozměry (mm): 140x110x46mm Hmotnost: 0,168Kg

5 Zobrazení hodnot na displeji Informace o teplotě ve stupních C Informace o celkovém nabíjení akumulátoru (v Ah) Informace o celkové spotřebě (v Ah) Indikátor stavu nabití akumulátoru v % Nastavení napětí, při kterém regulátor začíná pulzně omezovat nabíjení akumulátoru Nastavení napětí, při kterém odpojí regulátor akumulátor od zátěže. Na displeji se zobrazí Battery Low Nastavení napětí, při kterém zpět připojí regulátor zátěž k akumulátoru Indikace LED Červená LED (Charge) 1.Svítí = Nabíjení akumulátoru. 2.Bliká = Akumulátor je nabitý, v činnosti pulzní udržovací režim 3.Nesvítí = Nenabíjí Zelená LED (Load) 1.Svítí = Zařízení pracuje správně 2.Nesvítí a displej zobrazuje Battery Low = Nízké napětí akumulátoru 3.Nesvítí a displej zobrazuje ''Overload'' = Přetížení regulátoru 4.Nesvítí a displej zobrazuje ''Short circuit'' = Zkrat na výstupu

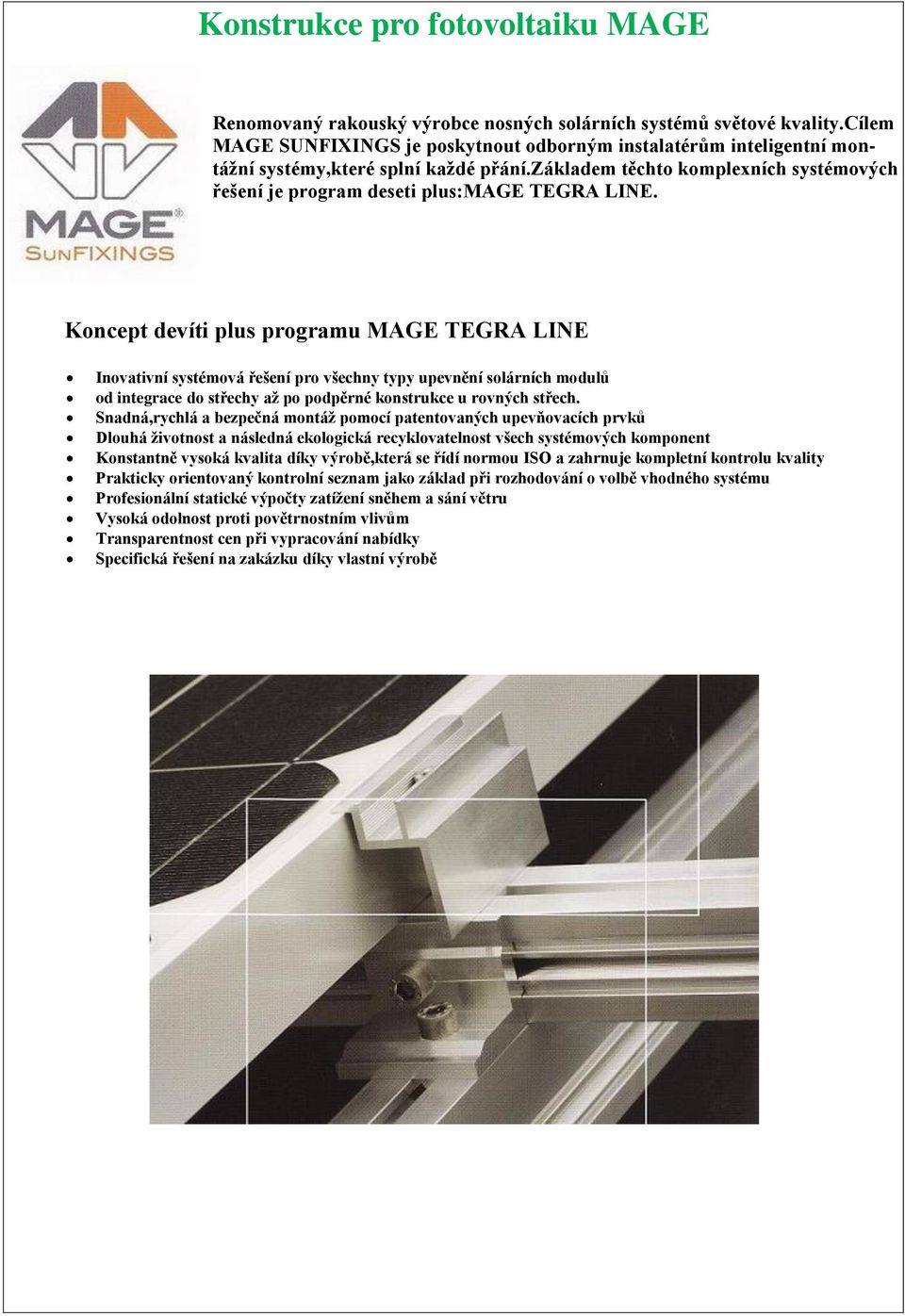

6 Konstrukce pro fotovoltaiku MAGE Renomovaný rakouský výrobce nosných solárních systémů světové kvality.cílem MAGE SUNFIXINGS je poskytnout odborným instalatérům inteligentní montážní systémy,které splní každé přání.základem těchto komplexních systémových řešení je program deseti plus:mage TEGRA LINE. Koncept devíti plus programu MAGE TEGRA LINE Inovativní systémová řešení pro všechny typy upevnění solárních modulů od integrace do střechy až po podpěrné konstrukce u rovných střech. Snadná,rychlá a bezpečná montáž pomocí patentovaných upevňovacích prvků Dlouhá životnost a následná ekologická recyklovatelnost všech systémových komponent Konstantně vysoká kvalita díky výrobě,která se řídí normou ISO a zahrnuje kompletní kontrolu kvality Prakticky orientovaný kontrolní seznam jako základ při rozhodování o volbě vhodného systému Profesionální statické výpočty zatížení sněhem a sání větru Vysoká odolnost proti povětrnostním vlivům Transparentnost cen při vypracování nabídky Specifická řešení na zakázku díky vlastní výrobě

7 Baterie pro solární systémy FG Forte Deep Cycle 12V Ah Baterie pro využití v solárních aplikacích, tj. ve fotovoltaických zařízeních využívajících energii slunečního svitu musejí mít specifické vlastnosti. Jde zejména o vysoký stupeň cykličnosti, vyjímečnou hustotu výkonu, schopnost regenerace z hlubokého vybití.veškeré tyto předpoklady v sobě zahrnují baterie FG-Forte jenž jsou zárukou spolehlivosti. FG12-200D je AGM olověný bezúdrţbový akumulátor o napětí 12V a kapacitě 200Ah s dobou vybíjení 20 hodin. Je vhodný pro napájení cyklických aplikací a prioritně je navrţen pro pouţití v solárních systémech. Jmenovité napětí 12 V Kapacita 200 Ah Délka 522 mm Šířka 240 mm Výška 219 mm Celková výška 219 mm Hmotnost 65 kg Typ svorky M8

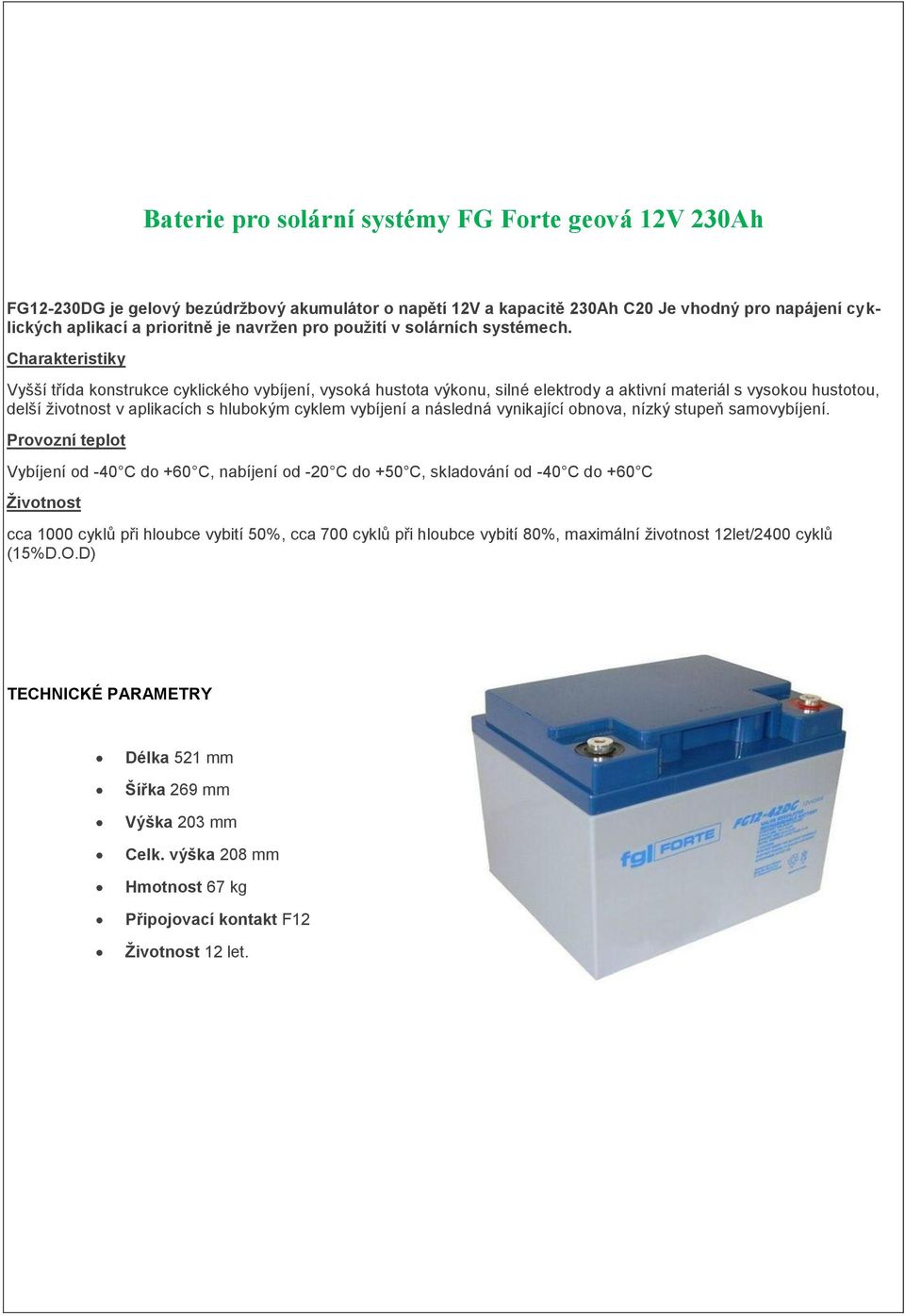

8 Baterie pro solární systémy FG Forte geová 12V 230Ah FG12-230DG je gelový bezúdrţbový akumulátor o napětí 12V a kapacitě 230Ah C20 Je vhodný pro napájení cyklických aplikací a prioritně je navrţen pro pouţití v solárních systémech. Charakteristiky Vyšší třída konstrukce cyklického vybíjení, vysoká hustota výkonu, silné elektrody a aktivní materiál s vysokou hustotou, delší životnost v aplikacích s hlubokým cyklem vybíjení a následná vynikající obnova, nízký stupeň samovybíjení. Provozní teplot Vybíjení od -40 C do +60 C, nabíjení od -20 C do +50 C, skladování od -40 C do +60 C Ţivotnost cca 1000 cyklů při hloubce vybití 50%, cca 700 cyklů při hloubce vybití 80%, maximální životnost 12let/2400 cyklů (15%D.O.D) Délka 521 mm Šířka 269 mm Výška 203 mm Celk. výška 208 mm Hmotnost 67 kg Připojovací kontakt F12 Ţivotnost 12 let.
