Vybrané testové otázky z vyhlášky 50/78 Sb.

Transkript

1 Rozhodující při úrazu el. proudem je: a) velikost proudu, který člověkem protéká b) velikost napětí, kterého se člověk dotýká c) velikost celkového odporu člověka (vnitřního-přechodového) Meze bezpečných malých napětí živých částí v prostorách normálních při dotyku živých částí: a) je do 50 V stř, 100 V ss b) je do 25 V stř, 60 V ss c) je do 60 V stř, 100 V ss Meze bezpečných malých napětí živých částí v prostorách normálních při dotyku neživých částí: a) je do 50 V stř, 120 V ss b) je do 25 V stř, 60 V ss c) je do 60 V stř, 100 V ss Meze bezpečných malých napětí živých částí v prostorách nebezpečných při dotyku živých částí: a) je do 25 V stř, 60 V ss b) je do 60 V stř, 100 V ss c) je do 50 V stř, 100 V ss Meze bezpečných malých napětí živých částí v prostorách zvláště nebezpečných při dotyku živých částí: a) je do 12 V stř, 25 V ss b) je do 25 V stř, 60 V ss c) je do 50 V stř, 100 V ss Meze bezpečných malých napětí živých částí v prostorách nebezpečných při dotyku neživých částí: a) je do 50 V stř, 120 V ss b) je do 25 V stř, 60 V ss c) je do 60 V stř, 100 V ss Meze bezpečných malých napětí živých částí v prostorách zvlášť nebezpečných při dotyku neživých částí: a) je do 25 V stř, 60 V ss b) je do 60 V stř, 100 V ss c) je do 50 V stř, 120 V ss Ustálený proud mezi částmi současně přístupnýmu dotyku, tekoucí odporem 2000 Ohmů,nesmí překročit: a) 3,5 ma stř., 10 ma ss b) 20 ma stř., 10 ma ss c) 0,5 ma stř., 2 ma ss Dovolená mez trvalého dotykového napětí u zařízení do 1000 V v prostorách zvlášť nebezpečných je: a) 24 V stř., 50 V ss b) 25 V stř., 60 V ss c) 48 V stř., 60 V ss Dovolená mez trvalého dotykového napětí u zařízení do 1000 V v prostorách normálních a nebezpečných je: a) 50 V stř., 120 V ss b) 60 V stř., 120 V ss c) 100 V stř., 50 V ss -1-

2 Dovolená mez trvalého dotykového napětí u zařízení do 1000 V ve zvlášť nepříznivých případech je: a) 12 V stř., 25 V ss b) 25 V stř., 60 V ss c) 12 V stř., 50 V ss Ochrana pospojováním nebo uvedením na stejný potenciál neživých částí do 1000 V se používá: a) není ochranou základní ale pouze opatřením k dosažení správného působení ochrany nebo jejího zvýšení b) ke zlepšeni ochrany základní na zvýšenou c) ve výjimečných případech jako ochrany základní Vodič PEN v síti TN-C nebo vodič PE v síti TN-S se musí při ochraně nulováním ve vnitřním rozvodu uzemnit: a) u objektů s vlastním transformátorem vždy u hlavního rozvaděče b) u podružných rozvaděčů vzdálených více jak 200 m od předchozího uzemnění c) u všech podružných rozvaděčů Elektrická síť, ve které určitý bod pracovního obvodu je bezprostředně uzemněn se nazývá síť: a) TN b) IT c) TS Živé části obvodů SELV se zemí: a) nesmí spojovat b) smí spojovat v případě, že se jedná o zabránění samovolného spuštění při zkratu v řídících obvodech c) smí spojit, jestliže není nebezpečí zavlečení napětí Celkový zemní odpor všech vodičů PEN odcházejících z transformovny včetně uzemnění uzlu trafa v sítích TN: a) nemusí být menší než 2 Ohmy, pokud měrný odpor půdy je větší než 200 Ohmetru/m b) nesmí být větší než 2 Ohmy c) nesmí být větší než 5 Ohmů Vypnutí napěťového chrániče musí nastat v časech kratších: a) 0,2 sec. b) 0,1 sec. c) 2 sec. Zemni odpor napěťového chrániče nemá být větší než: a) 200 Ohmů b) 15 Ohmů c) 50 Ohmů Pokud je u živých částí vytvořena ochrana zábranou v prostorách přístupných laikům, musí být: a) provedena jako uzamčené nebo neodnímatelné ohrazení b) izolační, přičemž může být až na dotek s živými částmi c) v takovém provedení, aby nebyl možný dotyk ani při použití nástroje Ochrana doplňkovou izolací neživých částí do 1000 V se používá: a) pouze ke zlepšení ochrany základní, nikoliv k dosažení ochrany zvýšené b) k doplnění ochrany základní na ochranu zvýšenou ve výjimečných případech jako ochrany základní -2-

3 Vodič PEN v síti TN-C nebo vodič PE v síti TN-S se musí uzemnit ve venkovních rozvodech: a) u kabelového vedení delšího než 200 m od předch.uzemnění b) u vrchního vedeni každých 300 m c) na koncích odboček delších než 100 m Nejvyšší hodnota uzemnění vodiče PEN v síti TN-C nebo vodiče PE v síti TN-S na konci vedení a odboček má být: a) 5 Ohmů b) 15 Ohmů c) 2 Ohmy Vodiče PEN ani vodiče PE se: a) nesmějí jistit b) jistí pouze ve starých rozvodech kde není rozlišen od fázového c) může jistit pouze tehdy, slouží-li zároveň jako střední Elektrické zařízení třídy ochrany II.: a) vodivé části uzavřené v izolačním krytu nesmí být spojeny s ochranným vodičem b) místo připojení ochranného vodiče musí být označeno písmeny PE c) může se použít vidlice s ochranným kolíčkem a ochranný vodič nepřipojit Ochrana polohou živých částí zařízení do 1000 V: a) je umístění nebezpečných živých částí mimo dosah a je určena pouze k zabránění nahodilému dotyku b) je určena pouze pro pracovníky seznámené c) lze použít jako ochranu základní, v případě jsou-li el. předměty výše než 3m Jednotlivá uzemnění vodiče PEN nebo vodiče PE mají mít odpor: a) do 15 Ohmů b) do 5 Ohmů c) do 2 Ohmů Vodič PEN v sítích TN-C nebo vodič PE v sítích TN-S se musí uzemnit ve vnitřním rozvodu: a) u podružných rozv. vzdálených více jak 100 m od místa předchozího uzemnění b) u všech podružných rozvaděčů c) u podružných rozvaděčů vzdálených více jak 200 m od místa předchozího uzemnění Jestliže se při uzemnění vodiče PEN nebo PE na konci vedení a odboček sítě nepodaří dosáhnout odporu 5 Ohmů, nemusí se klást pásek delší než: a) 50 m b) 20 m c) 15 m Napěťový chránič musí vypínat: a) všechny vodiče které mají nebo mohou mít napětí, nebo na nichž může napětí vzniknout b) vodič u kterého došlo k poruše izolace a vodič ochranný c) vodiče, které mají napětí proti zemi Hodnota zemního odporu uzemnění chráněného zařízení v sítích IT je: a) RA x Id =< 50 V b) Ra =< Ud/Iz c) R =< Ud/Iv -3-

4 Ochrana zábranou : a) není přímou součástí el. předmětu b) je konstrukční opatření na všech el. zařízeních c) je přímou součástí el. předmětu Ochranu zábranou lze provést v prostorách přístupných osobám bez elektrotechnické kvalifikace: a) uzamčením nebo neodnímatelným ohrazením b) odnímatelným uzavřením, nebo ohrazením c) uzamčením nebo odnímatelným ohrazením dostatečně pevným, vysokým a vzdáleným od živých částí Odpor uzemnění středu zdroje u transformátoru v soustavách TT smí být nejvýše: a) Rt =< 50/Ia max b) Rt = Ud/Iv max c) Rt = 5 Ohmů Ochrana doplňkovou izolací živých částí je: a) vypínací tyč,dielektrický koberec, rukavice, galoše b) lak a smalt c) textilie, gumová rohož, podlahové krytiny, PVC Ochrana živých částí polohou spočívá: a) v umístění nebezpečných živých částí mimo dosah b) že živé části jsou umístěny ve vzdál. 1,5 m c) že živé části jsou opatřeny výstražnou tabulkou Při ochraně elektrickým oddělením : a) zásuvky musí být opatřeny ochrannými kontakty, spojenými se soustavou pospojování b) zásuvky musí mít ochranný kolík c) zásuvky musí mít ochranný kolík, který nesmí být spojen s kostrou trafa, s jeho prim.i sek. vinutím, jakož i s jeho středními body Napětí elektricky odděleného obvodu nesmí přesáhnout: a) 500 V b) 380 V c) 1000 V Průřez ochranného vodice pro napěťové chrániče musí být minimálně: a) v obloženi Cu 2,5, Al 6 b) FeZn průměr 8 c) v obloženi Cu 2,5 Co je to ochrana před nebezpečným dotykem živých a neživých částí SELV a PELV: a) ochrana malým napětím b) ochrana napětím do 60 V c) ochrana napětím do 25 V Co je zdroj pro SELV a PELV: a) bezpečnostní ochranné trafo, baterie b) autotrafo, usměrňovač do 50 V c) síť IT Může být obvod PELV spojen se zemí: a) ano b) ne c) za podmínky, že je uzemněn transformátor -4-

5 Vidlice a zásuvky pro obvody SELV a PELV: a) nesmí být možné zasunout do zásuvek o jiném napětí b) mohou mít kontakt pro ochranný vodič c) mohou být záměnné Obvody SELV : a) živé části nesmějí být spojeny se zemí nebo s živými částmi b) živé části mohou být spojeny se zemí nebo s živými částmi c) živé části musí být uzemněné Obvody PELV: a) jsou uzemněné obvody b) jsou neuzemněné obvody c) jsou obvody na malé napětí Jaké jsou mezní hodnoty ustáleného proudu mezi částmi současně přístupnými dotyku, tekoucí odporem 2000 Ohmů: a) 3,5 ma st, 10 ma ss b) 10 ma st, 25 ma ss c) 25 ma st, 50 ma ss Nahromaděný náboj mezi současně přístupnými částmi chráněnými ochrannou impedancí nesmí překročit: a) 50 mikro C b) 100 mikro C c) 200 mikro C Jak se provede ochrana před nebezpečným dotykem živých částí pro obvody FELV: a) přepážkami nebo kryty, izolací b) polohou, zábranou, krytem, izolací, doplňkovou izolací c) nulováním, zemněním, oddělením obvodů Jak se provede ochrana před nebezpečným dotykem neživých částí: a) spojením neživých částí obvodu FELV s ochranným vodičem prim. Obvodu b) spojením neživých částí obvodu PELV s ochranným vodičem prim. obvodu; c) nulováním, zemněním, izolací, polohou, zábranou Vidlice a zásuvky pro obvody FELV musí být provedeny tak: a) aby vidlice a zásuvky nebylo možno zasunout do obvodů s jiným napětím b) aby vidlice a zásuvky byly barevně rozlišeny c) aby vidlice a zásuvky byly označeny výší napětí pro které jsou určeny Ochrana izolací živých částí znamená že: a) živé části musí být úplně pokryty izolací, kterou lze odstranit pouze jejím zničením b) na živé části se nanesou např. nátěry, barvy a laky c) živé části se izolují od neživých částí krytem z izolantu Ochrana kryty nebo přepážkami znamená že: a) Živé části musí být uvnitř krytů nebo za přepážkami, které zajišťují krytí aspoň IP2X b) Živé části musí být uvnitř krytů nebo za přepážkami, které zajišťují krytí aspoň IP3X c) Živé části musí být uvnitř krytů nebo za přepážkami, které zajišťují krytí aspoň IP4X -5-

6 Ochranu zábranou lze provést: a) v prostorách přístupným laikům a pracovníkům bez odborné kvalifikace uzamčením nebo neodnímatelným ohrazením b) v prostorách přístupným laikům a pracovníkům bez odborné kvalifikace uzavřením, ohrazením (např. provazem, mříží nebo oplocením.) c) v prostorách nepřístupným laikům a pracovníkům bez odborné kvalifikace musí být výška zábrany min. 600 mm Při ochraně polohou se předpokládá že dvě části, které nejsou současně přístupné doteku jsou od sebe ve vzdálenosti min.: a) 2,5 m b) 1,5 m c) 3 m V prostorách nepřístupným laikům a pracovníkům seznámeným je pro venkovní zařízení nn dosah ruky ve směru nahoru min.: a) 2,7 m b) 2,5 m c) 3 m V prostorách nepřístupným laikům a pracovníkům seznámeným je pro vnitřní zařízení vn dosah ruky ve směru nahoru min.: a) 2,5 m b) 1,5 m c) 3 m V prostorách přístupným i laikům a pracovníkům seznámeným musí být dodrženy tyto hodnoty výšky živých částí nad stanovištěm: a) min. 5 m b) min. 3 m c) min. 4 m V prostorách přístupným i laikům a pracovníkům seznámeným musí být dodrženy tyto hodnoty živých částí ve vodorovném a jiném směru: a) min. 3m b) min. 2,5 m c) min. 3,5 m Aby došlo v sítích TN v případě poruchy k samočinnému odpojení od zdroje musí být splněna podmínka: a) Zs x Ia =< Uo b) Z = Uf/Iv c) Z = Ud/Iv Maximální doba odpojení pro sítě TN pro napětí Uo = 230 V je: a) 0,4 s b) 0,8 s c) 0,2 s Pro obvody rozvodné sítě je smluvená odpojovací doba do: a) 5 s b) 1 s c) 3 s Odpor uzemnění uzlu zdroje nemá být větší než: a) 5 Ohmů, nejvýše 15 Ohmů b) 2 Ohmy c) 20 Ohmů -6-

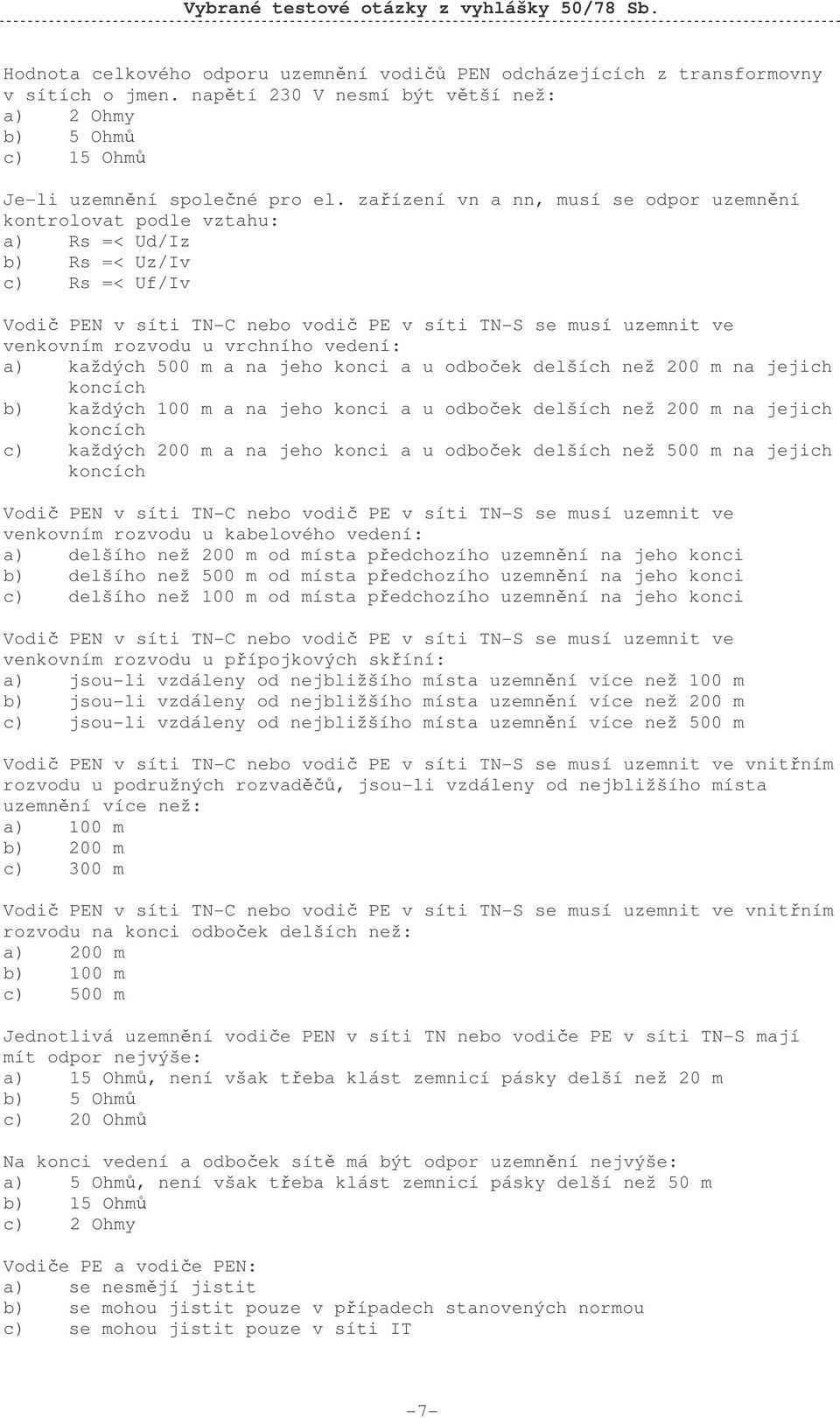

7 Hodnota celkového odporu uzemnění vodičů PEN odcházejících z transformovny v sítích o jmen. napětí 230 V nesmí být větší než: a) 2 Ohmy b) 5 Ohmů c) 15 Ohmů Je-li uzemnění společné pro el. zařízení vn a nn, musí se odpor uzemnění kontrolovat podle vztahu: a) Rs =< Ud/Iz b) Rs =< Uz/Iv c) Rs =< Uf/Iv Vodič PEN v síti TN-C nebo vodič PE v síti TN-S se musí uzemnit ve venkovním rozvodu u vrchního vedení: a) každých 500 m a na jeho konci a u odboček delších než 200 m na jejich koncích b) každých 100 m a na jeho konci a u odboček delších než 200 m na jejich koncích c) každých 200 m a na jeho konci a u odboček delších než 500 m na jejich koncích Vodič PEN v síti TN-C nebo vodič PE v síti TN-S se musí uzemnit ve venkovním rozvodu u kabelového vedení: a) delšího než 200 m od místa předchozího uzemnění na jeho konci b) delšího než 500 m od místa předchozího uzemnění na jeho konci c) delšího než 100 m od místa předchozího uzemnění na jeho konci Vodič PEN v síti TN-C nebo vodič PE v síti TN-S se musí uzemnit ve venkovním rozvodu u přípojkových skříní: a) jsou-li vzdáleny od nejbližšího místa uzemnění více než 100 m b) jsou-li vzdáleny od nejbližšího místa uzemnění více než 200 m c) jsou-li vzdáleny od nejbližšího místa uzemnění více než 500 m Vodič PEN v síti TN-C nebo vodič PE v síti TN-S se musí uzemnit ve vnitřním rozvodu u podružných rozvaděčů, jsou-li vzdáleny od nejbližšího místa uzemnění více než: a) 100 m b) 200 m c) 300 m Vodič PEN v síti TN-C nebo vodič PE v síti TN-S se musí uzemnit ve vnitřním rozvodu na konci odboček delších než: a) 200 m b) 100 m c) 500 m Jednotlivá uzemnění vodiče PEN v síti TN nebo vodiče PE v síti TN-S mají mít odpor nejvýše: a) 15 Ohmů, není však třeba klást zemnicí pásky delší než 20 m b) 5 Ohmů c) 20 Ohmů Na konci vedení a odboček sítě má být odpor uzemnění nejvýše: a) 5 Ohmů, není však třeba klást zemnicí pásky delší než 50 m b) 15 Ohmů c) 2 Ohmy Vodiče PE a vodiče PEN: a) se nesmějí jistit b) se mohou jistit pouze v případech stanovených normou c) se mohou jistit pouze v síti IT -7-

8 Pro sítě TT musí být splněna podmínka: a) Ra x Is =< 50 V b) Rc =< Uf x Is c) Rs =< Ud x Is Nejmenší průřez ochranného vodiče u zařízení do 1000 V st a 1500 V ss pro ochranu v sítích TN a TT při průřezu fázového vodiče Cu35 mm2 je: a) 16 mm2 v obložení i bez obložení b) 25 mm2 c) 35 mm2 V sítích TT smí být odpor uzemnění středu zdroje nejvýše: a) Rt =< 50/Ia max b) Rc =< 120/Iv max c) Rt =< 25/Ia max V sítích TT odpor uzemnění středu zdroje společné pro vn a nn se musí kontrolovat podle vztahu: a) Rs =< Ud/Iz b) Rs =< Uf/Iz c) Rs =< Ud/Iv V sítích TT se neživé části el. zařízení: a) nesmějí připojovat na střední vodič b) smějí připojovat na střední vodič c) mohou připojovat na střední vodič Ochrana v sítích TT je zpravidla proveditelná u zařízení s předřazenou pojistkou do: a) nejvýše 10 A b) nejvýše 16 A c) nejvýše 20 A V sítích IT pracovní vodič instalace: a) nesmí být přímo spojen se zemí b) může být spojen se zemí ve stanovených případech c) musí být spojen se zemí V sítích IT při uzemnění neživých částí musí být splněna podmínka: a) Ra x Id =< 50 V b) Rst =< Ud/Iz c) Ra =< Ud/Iv Maximální doba odpojení v sítích IT při druhé poruše při napětí 230/400 V může být: a) 0,4 s jestliže není vyveden střední vodič b) 0,8 s jestliže není vyveden střední vodič c) 0,4 s jestliže je vyveden střední vodič Nejmenší jmen. průřez ochranných vodičů u zařízení do 1000 V st a 1500 V ss v sítích IT a pro pospojování při fázovém nebo krajním vodiči Al 6 mm2, Cu 4 mm2 je: a) Cu 4 mm2, Al 6 mm2, FeZn 12,5 mm2 b) Cu 6 mm2, Al 10 mm2, FeZn 25 mm2 c) Cu 2,5 mm2, Al 4 mm2, FeZn 12,5 mm2 Při ochraně použitím zařízení třídy ochrany II: a) nesmějí izolačním krytem procházet vodivá zařízení b) izolační kryt může obsahovat šrouby z izolačního materiálu c) smějí izolačním krytem procházet vodivá zařízení -8-

9 V prostorách s nevodivým okolím: a) nesmí být žádný ochranný vodič b) může být veden ochranný vodič c) může být veden ochranný vodič v obložení Při ochraně nevodivým okolím nesmí být odpor izolujících podlah a stěn menší než: a) 50 kohmů při napětí do 500 V b) 100 kohmů při napětí do 500 V c) 10 kohmů při napětí do 500 V Při ochraně elektrickým oddělením musí být obvod napájen: a) oddělovacím ochranným trafem b) autotransformátorem se zesílenou izolací c) baterií Při ochraně elektrickým oddělením nesmí přesáhnout napětí: a) 500 V b) 1000 V c) 400 V Která ochrana neživých částí do 1000 V st a 1500 V ss nepatří do základní ochrany: a) ochrana chrániči b) ochrana izolací c) ochrana zábranou. Podle účelu se el. zařízení dělí na: a) silová, sdělovací, řídící a zvláštní b) průmyslová, bytová, vojenská, c) silnoproudá, slaboproudá, sdělovací Rozdělení el. zařízení podle napětí mezi vodičem a zemí v uzemněné soustavě je: a) mn do 50 V, nn do 600 V, vn do 30 kv b) mn do 50 V, nn do 1000 V, vn do 35 kv c) mn do 50 V, nn do 500 V, vn do 52 kv Rozdělení el. zařízení podle napětí mezi vodiči v uzemněné soustavě je: a) mn do 50 V, nn do 1000 V, vn do 52 kv b) mn do 50 V, nn do 500 V, vn do 35 kv c) mn do 50 V, nn do 400 V, vn do 35 kv Svorka ochranného vodiče el. předmětu se značí: a) PE b) N c) PEN Svorky vodičů stř. rozvodné soustavy u el. předmětů se značí: a) U,V,W,N b) R,S,T,PE c) A,B,C,PE Barva žil izolovaných krajních nebo fázových vodičů je: a) hnědá, černá b) černá, modrá, červená c) zelenožlutá -9-

10 Kabely s kódovým označením C obsahují: a) ochrannou, fázovou a střední žílu b) ochrannou a fázovou žílu c) fázovou a střední žílu Kabely s kódovým označením A obsahují: a) fázové žíly b) ochrannou, fázovou a střední žílu; c) fázovou a střední žílu Kabely s kódovým označením B obsahují: a) fázové a ochranné žíly b) ochrannou, fázovou a střední žílu; c) fázovou a střední žílu Barva holých vodičů a přípojnic trojfázové soustavy je: a) oranžová s doplňkovým označením b) černá, modrá, červená c) žlutá s příčnými pruhy Barva holých vodičů a přípojnic stejnosměrné soustavy je: a) tmavěčervená +, tmavěmodrá -, střední světlemodrá, ochranný zelená/žlutá b) oranžová s doplňkovým označením c) světlemodrá -, světlečervená +, ochranný zelená/žlutá Stupeň ochrany IP 3X udává: a) ochranu před vniknutím těles větších než 2,5 mm; b) ochranu před vniknutím těles větších než 1 mm c) ochranu před dopadajícím deštěm (pod úhlem 60 stupňů) Druhá číslice u označení stupně krytí udává: a) stupeň ochrany před vniknutím vody b) stupeň ochrany před vniknutím vody a pohybujícími předměty c) stupeň ochrany proti vodě a doteku živých částí První číslice u označení stupňů krytí udává: a) stupeň ochrany před vniknutím pevných cizích těles b) stupeň ochrany před pohybujícími předměty uvnitř krytu a vniknutí cizích předmětů c) stupeň ochrany proti vniknuti vody Stupeň ochrany IP X4 udává: a) ochrana proti stříkající vodě b) ochrana proti tryskající vodě c) ochrana proti kropení vodou (deštěm) Stupeň ochrany před dotykem neb. živých částí udávané přídavným písmem A znamená: a) chráněno před dotykem hřbetem ruky b) chráněno před dotykem prstem c) chráněno před dotykem nástrojem Stupeň ochrany před dotykem neb. živých částí udávané přídavným písmem B znamená: a) chráněno před dotykem prstem b) chráněno před dotykem drátem c) chráněno před dotykem nástrojem -10-

11 Spotřebiče a pojistky musí být řazeny tak, aby: a) po vypnutí vypínače byly pojistky bez napětí b) pojistky byly řazeny před spínačem c) mohou být řazeny obojím způsobem Pro vypínání spotřebičů musí být užito spínačů, které: a) vypínají všechny vodiče které mají napětí proti zemi b) vypínají současně fázové i ochranné vodiče c) vypínají krajní vodiče Instalační spínače mají být nad podlahou: a) 0,9-1,2 m b) 1,2-1,5 m c) 0,7-1,5 m Podpovrchové zemniče z pásku nebo drátu se ukládají do rýhy v hloubce: a) 60 až 80 cm b) 80 až 100 cm c) 40 až 6O cm Plynové potrubí se jako ochranný vodič: a) nesmí používat b) může použít c) může použít v případě, že potrubí má celkový odpor 2 Ohmy Ochranný vodič PE: a) může být i holý a nemusí být veden společně s krajními vodiči b) může být i holý a musí být veden společně s krajními vodiči; c) musí být izolovaný a nemusí být veden společně s krajními vodiči; Průřez vodičů hlavního pospojování nesmí být menší než: a) 6 mm2 b) 4 mm2 c) 10 mm2 Ochrana pospojením se nemusí provádět: a) v umyvárnách s prostředím základním b) ve sprchových koutech c) v bytových koupelnách, pokud nejsou instalovány jiné spotřebiče než osvětlení V koupelně se v zóně 1 smí použít: a) ohřívače vody a el. vent. zařízení z nevodivých hmot b) svítidla c) ohřívače vody a zásuvky do mokra V koupelně se v zóně 2 smí použít: a) ohřívače vody a svítidla z izolantu b) spínací a ovládací zařízení c) zásuvky na 22O V ve výši alespoň 120 mm V koupelně v zóně 3 se mohou montovat zásuvky v obyčejném provedení: a) alespoň 1,2 nad podlahou b) alespoň 0,2 nad podlahou c) alespoň 0,8 nad podlahou V koupelně se krabicové rozvodky: a) nesmějí umísťovat v zónách 0,1,2 b) smějí umísťovat v zónách 1,2 c) nesmějí umísťovat v zónách 0,1-11-

12 V koupelně musí mít vodič pro pospojování potrubí a kovových předmětů průřez min.: a) Cu bez obložení 6 mm2, izolovaný 4 mm2 b) Cu bez obložení 10 mm2, izolovaný 6 mm2 c) Cu bez obložení 4 mm2, izolovaný 6 mm2 Elektrické tepelné zářiče v koupelně musí být spodním okrajem alespoň: a) 2m nad podlahou mimo zóny 1,2 b) 1,8 m nad podlahou c) 2m nad podlahou v zóně 2 V rozvodném zařízení, v němž jsou použity pojistky: a) musí být možno vyměňovat pojistkové vložky bez zatížení b) musí se vyměňovat pojistkové vložky v dielektrických rukavicích c) musí se vypnout hlavní vypínač rozvaděče Nejmenší vzdušné vzdálenosti pevně namontovaných živých částí v rozvodných zařízeních nn jsou: a) mezi vodičem a zemí do 231 V - 8 mm uvnitř, 100 mm venku b) mezi vodičem a zemí do 500 V - 20 mm uvnitř, 50 mm venku c) mezi vodičem a zemí do 380 V - 6 mm uvnitř, 80 mm venku Na zásuvkové obvody lze pevně připojit jednoúčelové spotřebiče pro krátkodobé použití do celkového příkonu: a) 1200 VA b) 2000 VA c) 3000 VA Na jeden zásuvkový obvod lze připojit nejvýše: a) 10 zásuvek, celkový příkon 3520 VA b) 15 zásuvek, celkový příkon 3520 VA c) 10 zásuvek, celkový příkon 4OOO VA Samostatně jištěné obvody se zřizují pro pevně připojené jednofázové spotřebiče o příkonu nad: a) 1200 VA b) 1000 VA c) 2200 VA Střed elektroměru v rozvaděči musí být ve výšce: a) 1500 až 17OO mm b) 900 až 1500 mm c) 1200 až 1800 mm Na světelný obvod v bytě lze připojit: a) v jedné místnosti jednu zásuvku b) lze připojit i více zásuvek c) nelze připojit zásuvku Na zásuvkový obvod v bytě lze: a) pevně připojit spotřebiče do 1,2 kva b) pevně připojit spotřebiče do 2,5 kva c) nelze připojit spotřebiče jiné spotřebiče Samostatný obvod pro pračku v bytě provedený hliníkovým vodičem pod omítkou musí být min: a) 2,5 mm2 b) 1,5 mm2 c) 4 mm2-12-

13 Minimální průřez vodičů odboček od HDV k elektroměrům bytů stupně elektrizace B je: a) Al 10 mm2, Cu 6 mm2 b) Al 6 mm2, Cu 4 mm2 c) Al 16 mm2, Cu 10 mm2 Minimální průřez vodičů odboček od HDV k elektroměrům bytů stupně elektrizace A je: a) Al 10 mm2, Cu 6 mm2 b) Al 6 mm2, Cu 4 mm2 c) Al 16 mm2, Cu 10 mm2 Elektrická svítidla a elektroinstalační materiál se na hořlavém podkladě umisťují: a) na nehořlavé, tepelně izolující podložce tlouštky 5 mm, vzduchová mezera alespoň 30 mm b) na nehořlavé, tepelně izolující podložce tlouštky 10 mm, vzduchová mezera min. 50 mm c) na nehořlavé podložce (asbest) 3mm, vzduchová mezera 5mm Silové kabely odolávající zkoušce proti šíření plamene se do hořlavých látek stupně hořlavosti B: a) smějí zapustit b) nesmějí zapustit c) smějí zapustit, pokud je vytvořeno nehořlavé izolující lůžko K mechanické ochraně pohyblivých přívodů na frekventovaných místech se použije: a) kovové hadice s přídavným vyložením izol. trubičkou b) ochrana polohou nebo krytem c) kovové hadice Kabely procházející podlahou v místech bez nebezpečí mech. poškození se chrání do výšky: a) 0,1 m b) 1 m c) 0,5 m Kabely procházející podlahou v místech s nebezpečím mech. poškození se chrání do výšky: a) alespoň 1 m b) alespoň 1,5 m c) alespoň 0,5 m Kompenzační kondenzátory musí mít: a) vybíjecí zařízení a musí být jištěny b) jištění a tepelnou ochranu c) svodiče přepětí Původní výkonnostní štítek stroje se při převinutí: a) ponechá původní a nový se umístí vedle b) nahradí novým c) ponechá původní Prodlužovací šňůry pro přenosné nářadí se revidují: a) zároveň s nářadím b) v termínech dle ČSN c) v termínech, které určí provozovatel -13-

14 Upravování konců hliníkových vodičů zmenšením průřezu: a) je dovoleno, ale pouze o jeden stupeň průřezu b) není dovoleno c) je dovoleno, ale pouze u průřezu vyšších než 70 mm2 Kabelová přípojka nn se zřizuje čtyřžilovým kabelem nejméně: a) 16 mm2 Al b) 25 mm2 Al c) 16 mm2 Cu Hlavní vypínač pracovního stroje, neni-li použit současně jako nouzový musí mít rukojeť barvy: a) černé nebo šedé b) červené c) nezáleží na barvě Pokud je ochranný vodič propojen na střeše s hromosvodem, je nutno ochranný vodič s uzemněním hromosvodu spojit: a) v zemi b) v přípojkové skříni c) ve zvláštní krabici u svodu hromosvodu Pravidelný dohled nad prozatímním zař. na staveništi se provádí: a) dle termínu, který stanoví organizace před uvedením do provozu b) 1x za den c) 1x za týden Revize nářadí může provádět: a) pracovníci poučení pod dohledem pracovníka znalého b) pracovník znalý c) pracovník poučený Revizní lhůty pro nářadí třídy II a III ve skupině C v prostorách nebezpečných jsou maximálně: a) 3 měsíce b) 2 měsíce c) 4 měsíce U el. ručního nářadí nesmí být odpor ochranného vodiče, měřený mezi ochrannou zdířkou vidlice a přístupnými kovovými částmi větší než: a) 0,2 Ohmu při délce do 3m b) 0,1 Ohmu c) 0,5 Ohmu Spojování hliníkových vodičů zkroucením: a) není dovoleno b) není doporučeno c) je povoleno u průřezu do 4 mm2 Aby se zamezilo neočekávanému spuštění některé funkce stroje při zkratu, musí se provést řídící obvod tak,aby: a) cívky všech stykačů byly připojeny na uzemněný vodič sekundární strany trafa b) sekundární strany trafa byly izolovány od sítě c) cívky stykačů byly zapojeny na sdružené napětí sítě, přičemž musí být dodrženo, že napětí nepřesáhne 220 V Mezi hlavou připojovacího šroubu a kabelovým hliníkovým okem musí být: a) podložka a vějířová podložka b) podložka a pružná podložka c) podložka -14-

15 Elektrické stroje, přístroje a svítidla v prostředí venkovním musí mít krytí minimálně: a) IP 23 b) IP 33 c) IP 21 Minimální průřez přípojky nn u venkovního vedení je: a) 16 mm2 AlFe, 10 mm2 AYKYS b) 25 mm2 AlFe, 16 mm2 AYKYS c) 10 mm2 AlFe, 16 mm2 AYKYS Přechodné výstražné osvětlení výkopu, lešení apod. se zřizuje na napětí: a) do 24 V b) do 12 V c) do 48 V Připojovací svorkovnice stroje se umisťuje: a) 200 mm nad podlahou b) 100 mm nad podlahou c) 500 mm nad podlahou Přípojková kabelová skříň se umístí ve výšce od země: a) 0,6 m spodní okraj skříně b) 0,5 m střed skříně c) 0,6 m střed skříně Pohyblivý přívod prodlužovací se provede tak, že: a) je třížilový, přičemž ochranný vodič je veden samostatně od dutinky vidlice na kolík zásuvky a nesmí být spojen se středním vodičem. b) je dvoužilový, pokud slouží pouze k připojovaní spotřebičů tř.2, přičemž pohyblivá zásuvka je zapojena tak, že fáze je zapojena na levou dutinku a střední vodič na pravou c) je třížilový, přičemž v pohyblivé zásuvce se provede propojení ochranného kolíku a pravé dutinky Pohyblivý přívod dvoužilový s vidlicí bez ochranného kontaktu se pro připojení předmětů tř.i: a) použít nesmí b) smí použít pouze v prostorách bezpečných c) smí použít bez omezení Nástěnné zásuvky v obytných místnostech se nemají montovat níže než: a) 200 mm nad podlahou b) 300 mm nad podlahou c) 100 mm nad podlahou Práce na elektrickém zařízení pod napětím venku v mlze je: a) zakázána b) dovolena c) nedoporučena O zkoušení nebo přezkoušení elektrotechnické kvalifikace podle vyhl. 50/78 Sb. pořídí komise zápis podepsaný: a) všemi členy komise b) předsedou komise c) zkoušeným Práce na elektrickém zařízení pod napětím v prostorech horkých je: a) zakázána b) dovolena c) doporučena -15-

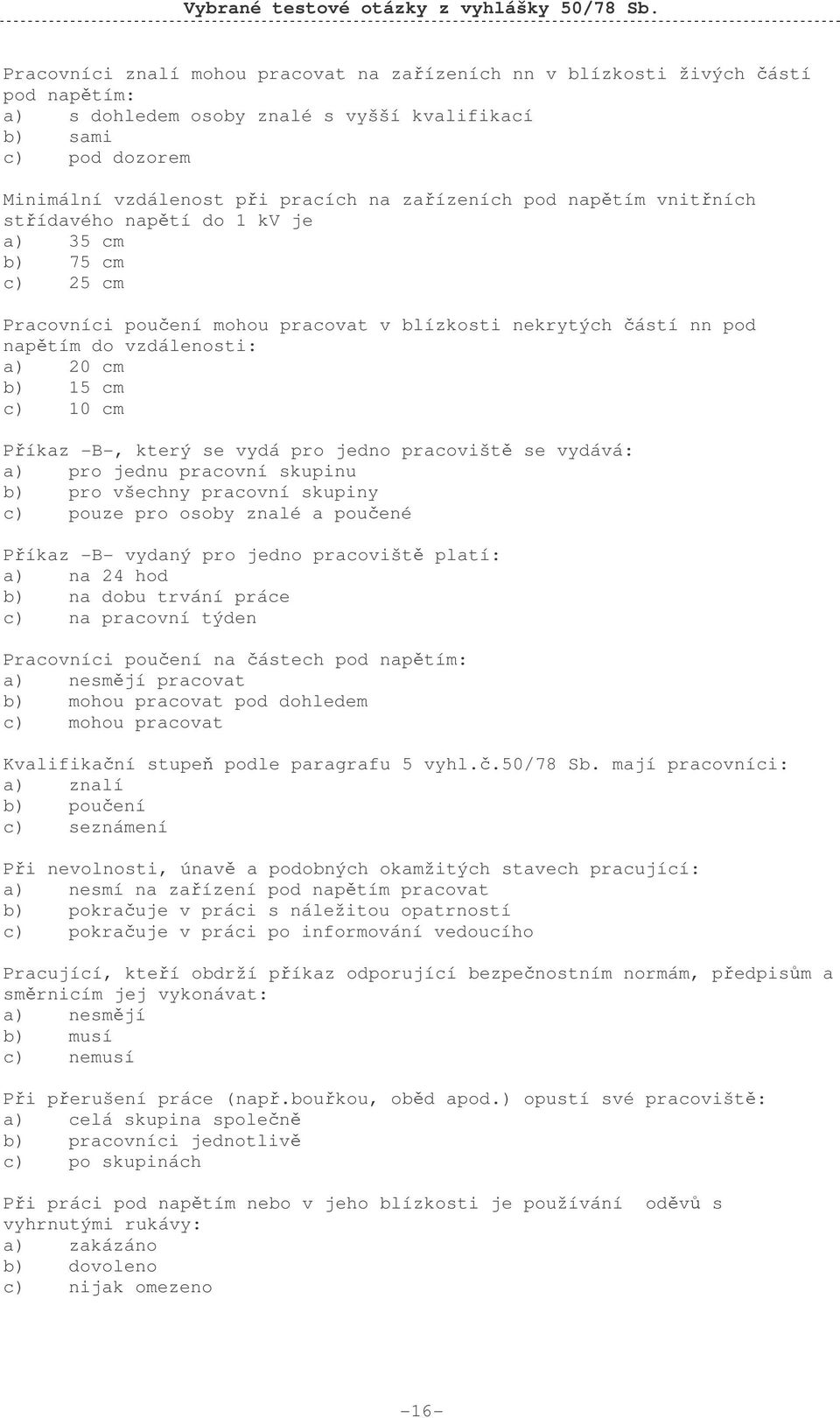

16 Pracovníci znalí mohou pracovat na zařízeních nn v blízkosti živých částí pod napětím: a) s dohledem osoby znalé s vyšší kvalifikací b) sami c) pod dozorem Minimální vzdálenost při pracích na zařízeních pod napětím vnitřních střídavého napětí do 1 kv je a) 35 cm b) 75 cm c) 25 cm Pracovníci poučení mohou pracovat v blízkosti nekrytých částí nn pod napětím do vzdálenosti: a) 20 cm b) 15 cm c) 10 cm Příkaz -B-, který se vydá pro jedno pracoviště se vydává: a) pro jednu pracovní skupinu b) pro všechny pracovní skupiny c) pouze pro osoby znalé a poučené Příkaz -B- vydaný pro jedno pracoviště platí: a) na 24 hod b) na dobu trvání práce c) na pracovní týden Pracovníci poučení na částech pod napětím: a) nesmějí pracovat b) mohou pracovat pod dohledem c) mohou pracovat Kvalifikační stupeň podle paragrafu 5 vyhl.č.50/78 Sb. mají pracovníci: a) znalí b) poučení c) seznámení Při nevolnosti, únavě a podobných okamžitých stavech pracující: a) nesmí na zařízení pod napětím pracovat b) pokračuje v práci s náležitou opatrností c) pokračuje v práci po informování vedoucího Pracující, kteří obdrží příkaz odporující bezpečnostním normám, předpisům a směrnicím jej vykonávat: a) nesmějí b) musí c) nemusí Při přerušení práce (např.bouřkou, oběd apod.) opustí své pracoviště: a) celá skupina společně b) pracovníci jednotlivě c) po skupinách Při práci pod napětím nebo v jeho blízkosti je používání oděvů s vyhrnutými rukávy: a) zakázáno b) dovoleno c) nijak omezeno -16-

17 Kvalifikační stupeň podle paragrafu 6 vyhl.č.50/78 Sb.mají pracovníci: a) pro samostatnou činnost b) pro řízení činnosti c) pro činnost prováděnou dodavatelsky Ústní příkazy mohou být vydávány: a) při bezprostředním styku b) voláním a znamením c) voláním Kvalifikační stupeň podle paragrafu 8 vyhl.č.50/78 Sb.mají pracovníci: a) pro činnost prováděnou dodavatelsky b) pro řízení činnosti c) pro samostatnou činnost V přestávce po přerušení práce pracující vstoupit na pracoviště a) nesmí vstoupit b) minimálně s jedním libovolným pracovníkem c) v doprovodu pracovníka pověřeného dozorem Při kontrole před zahájením práce přesvědčí pracovník zajištující pracoviště pracovní skupiny o beznapětovém stavu: a) dotykem na zajištěnou část b) určeným znamením c) voláním a znamením Co je to SELV: a) napětí, které nepřesahuje 50 V efektivní hodnoty mezi vodiči nebo mezi vodiči a zemí v obvodu, který je izolován od sítě-např.bezp. ochranným trafem b) napětí, které nepřesahuje 230 V efektivní hodnoty mezi vodiči nebo mezi vodiči a zemí c) napětí, které nepřesahuje 120 V efektivní hodnoty mezi vodiči nebo mezi vodiči a zemí v obvodu, který je izolován od sítě Zařízení třídy ochrany 0 je: a) El. zařízení, jehož ochrana před úrazem el. proudem je založena na základní izolaci, nemá prostředky pro připojení neživých částí b) El. zařízení, jehož ochrana před úrazem el. proudem není založena pouze na základní izolaci, ale umožňuje připojení neživých částí k ochrannému vodiči c) El. zařízení, jehož ochrana před úrazem el. proudem je založena na zvýšené izolaci, nemá prostředky pro připojení neživých částí Zařízení třídy ochrany I je: a) El. zařízení, jehož ochrana před úrazem el. proudem není založena pouze na základní izolaci, ale umožňuje připojení neživých částí k ochrannému vodiči b) El. zařízení, jehož ochrana před úrazem el. proudem je založena na základní izolaci, má prostředky pro připojení neživých částí c) El. zařízení, jehož ochrana před úrazem el. proudem není založena pouze na základní izolaci, ale neumožňuje připojení neživých částí k ochrannému vodiči -17-

18 Zařízení třídy ochrany II je: a) El. zařízení, které nemá prostředky pro připojení ochranného vodiče, ochrana není zajištěna jen základní izolací, ale má přídavnou, nebo zesílenou izolaci b) El. zařízení, které nemá prostředky pro připojení ochranného vodiče, ochrana je zajištěna zvýšenou izolací c) El. zařízení, které má prostředky pro připojení ochranného vodiče, ochrana není zajištěna jen základní izolací, ale má přídavnou, nebo zesílenou izolaci Zařízení třídy ochrany III je: a) El. zařízení, jehož ochrana před úrazem el. proudem je založena na připojení ke zdroji SELV a u kterého se vyšší napětí než SELV nevyskytuje b) El. zařízení, jehož ochrana před úrazem el. proudem je založena na připojení ke zdroji PELV a u kterého se vyšší napětí než PELV nevyskytuje c) El. zařízení, jehož ochrana před úrazem el. proudem je založena na připojení ke zdroji s napětím do 50 V Ochrana elektrickým oddělením se dosáhne: a) dvojitou nebo zesílenou izolací b) přídavnou izolací c) připojením na zdroj SELV Při ochraně omezením ustáleného proudu a náboje musí být: a) musí být obvody odděleny od nebezpečných živých částí ochranou elektrickým oddělením b) musí být obvody odděleny od neživých částí c) musí být použito proudového chrániče V síti TN-C: a) nesmí být vodič PEN ani odpojován ani spínán b) nemá být vodič PEN ani odpojován ani spínán c) nemusí být vodič PEN ani odpojován ani spínán U pohyblivého přívodu bez ochranného vodiče s vidlicí bez ochranného kontaktu pro spotřebiče třídy II: a) musí být vidlice neoddělitelně spojena s pohyblivým přívodem b) při výměně vidlice se musí odstranit kolíček c) při výměně vidlice se propojí kolíček s ochranným vodičem Prodlužovací přívod sloužící pro prodloužení rozvodu z pevné zásuvky musí být: a) vždy třížilový b) dvoužilový jen v případě, že slouží pro připojení přenosných svítidel c) dvoužilový jen pro připojení spotřebičů třídy II U odboček ve venkovním nebo vnějším rozvodu může být jistící prvek umístěn od místa odbočení ve vzdálenosti: a) 10 m b) 5 m c) 20 m Prvek jistící vedení proti přetížení může být umístěn od místa kde dochází ke změně průřezu,druhu, způsobu uložení, jestliže jeho délka nepřesahuje: a) 3 m a není v blízkosti hořlavých materiálů b) 5 m a není v blízkosti hořlavých materiálů c) 10 m a není v blízkosti hořlavých materiálů -18-

19 U trojfázového motoru jistící prvky proti přetížení musí být: a) jen ve dvou fázích b) vždy ve všech třech fázích c) nemusí být, jestliže se použijí rychlé pojistky Stupeň ochrany před dotykem neb. živých částí udávané přídavným písmem C znamená: a) chráněno před dotykem nástrojem b) chráněno před dotykem prstem c) chráněno před dotykem hřbetem ruky Stupeň ochrany před dotykem neb. živých částí udávané přídavným písmem D znamená: a) chráněno před dotykem drátem b) chráněno před dotykem prstem c) chráněno před dotykem nástrojem Stupeň ochrany udávaný doplňkovým písmem M znamená: a) U zařízení jsou zkoušeny škodlivé účinky vniklé vody, jsou-li pohyblivé části v pohybu b) U zařízení jsou zkoušeny škodlivé účinky vniklé vody, jsou-li pohyblivé části v klidu c) Je to zařízení vysokého napětí Stupeň ochrany udávaný doplňkovým písmem S znamená: a) U zařízení jsou zkoušeny škodlivé účinky vniklé vody, jsou-li pohyblivé části v klidu b) U zařízení jsou zkoušeny škodlivé účinky vniklé vody, jsou-li pohyblivé části v pohybu c) Je to zařízení vysokého napětí Jednopólové vypínání silových obvodů spínači je povoleno do výkonu: a) 1000 W,250 V- jen ve světelných obvodech b) 2200 W,500 V c) 1200 W Minimální rozměry ocelových zemničů jsou: a) FeZn průřez 100 mm2, tl.3 mm, drát FeZn průměr 8 mm b) FeZn průřez 120 mm2, tl.3 mm, drát FeZn průměr 10 mm c) FeZn průřez 120 mm2, tl.5 mm, drát FeZn průměr 10 mm Minimální rozměry ocelových zemničů tyčových jsou: a) ocelová tyč FeZn pr.8 mm, trubka FeZn pr.15 mm, tl. stěny 3 mm b) ocelová tyč FeZn pr.10 mm, trubka FeZn pr.25 mm, tl. stěny 3 mm; c) ocelová tyč FeZn pr.15 mm, trubka FeZn pr.50 mm, tl. stěny 3 mm; Uzemnění hromosvodu a silového zařízení se nemusí spojovat je-li vzdálenost mezi oběma uzemněními v zemi větší než: a) 5 m b) 3 m c) 10 m Uzemnění sdělovacího zařízení a hromosvodu se musí spojit, jestliže je vzdálenost uzemnění menší než: a) 5 m b) 10 m c) 15 m -19-

20 Ochranné pryžové rukavice pro elektrotechniku se musí zkoušet: a) za 12 měsíců b) za 24 měsíců c) za 36 měsíců Pro zapínací ovládače, je doporučená barva: a) bílá, šedá, černá b) červená, c) žlutá Pro vypínací ovládače nesmí být použita barva: a) zelená b) černá c) žlutá Téhož kabelu se smí použít pro různé proud. soustavy: a) u pomocných obvodů a jednoho silového pro téže zařízení b) pro několik silových obvodů napájejících menší spotřebiče, které spolu provozně souvisí c) obvody malého napětí, užitého z důvodů bezpečnosti s obvody na nízké napětí Izolační odpor zesílené izolace u nářadí tř.ii. musí být minimálně: a) 7 Mohmů b) 9 Mohmů c) 5 Mohmů Izolační odpor základní izolace u nářadí tř.ii. musí být minimálně: a) 2 Mohmy b) 9 Mohmů c) 5 Mohmů Izolační odpor u přídavné izolace u nářadí tř.ii.musí být minimálně: a) 5 Mohmů b) 9 Mohmů c) 3 Mohmů Izolační odpor stroje nesmí být menší než: a) 1 Mohm b) 2 Mohmy c) 0,5 Mohmu Rozvaděče na staveništích (přenosné) musí mít krytí: a) IP 23 b) IP 34 c) IP 43 Nejnižší praxe pracovníků se SO, ÚSO a VŠ vzděláním pro řízení činnosti na elektrických zařízeních do 1000 V je: a) 1 rok b) 2 roky c) 3 roky Organizace je povinna zajistit znalému pracovníku přezkoušení podle vyhl. 50/78 Sb. nejméně jednou za: a) tři roky b) rok c) dva roky -20-

21 Před uvedením zařízení do provozuschopného stavu po ukončení práce uvědomí o zamýšleném zapnutí: a) všechny členy pracovní skupiny b) svého zástupce c) vedoucího provozu Pracovníci pro samostatnou činnost podle 6 vyhl. 50/78 Sb. do 1000 V musí mít praxi alespoň: a) 1 rok b) 6 měsíců c) 0,5 roku Vedoucího práce může zastávat pracovník: a) znalý s vyšší kvalifikací b) znalý c) mistr provozu Kvalifikační stupeň podle par. 7 vyhl.č.50/78 Sb.mají pracovníci: a) pro řízení činnosti b) pro činnost prováděnou dodavatelsky c) pro samostatnou činnost Práce na elektrickém zařízení ve výstavbě, které ještě nebylo připojeno na napětí, není v blízkosti části pod napětím a nemá indukované napětí: a) je práce bez napětí b) s napětím c) v blízkosti napětí Měděný zemnič z pásku nebo drátu musí mít nejmenší průřez: a) 50 mm2 při tlouštce nejméně 1 mm b) 70 mm2 při tlouštce nejméně 1 mm c) 50 mm2 při tlouštce nejméně 2 mm Ochranné pryžové rukavice pro elektrotechniku se musí zkoušet: a) za 12 měsíců b) za 24 měsíců c) za 36 měsíců U kondenzátoru se pojistky vn a nn dimenzují: a) 2-2,5 násobek jmen.proudu kondenzátoru b) 1-1,5 násobek jmen.proudu kondenzátoru c) 3 násobku jmen.proudu kondenzátoru O stanovení prostředí z hlediska působení na el.zařízení: a) musí být písemný doklad b) se nemusí vyplňovat doklad, pokud je prostředí určeno v revizní zprávě c) nemusí být písemný doklad Prostředí z hlediska působení na el.zařízení určuje u stávajícího zařízení: a) provozovatel b) revizní technik c) technolog s projektantem Určená lhůta revize elektrických zařízení ve zděných obytných a kancelářských budovách je: a) 5 roků b) 3 roky c) 2 roky -21-

22 Minimální vzdálenost při pracích na zařízení venkovních nad 22 kv do 25 kv je: a) 80 cm b) 150 cm c) 70 cm Pracovat na zařízeních v blízkosti živých částí vn a vvn pod napětím smí pracovník znalý: a) s dohledem pracovníka znalého s vyšší kvalifikací b) sám c) pod dozorem pracovníka znalého s vyšší kvalifikací Minimální vzdálenost při pracích na zařízení venkovních střídavého napětí nad 35 kv do 38,5 kv je: a) 90 cm b) 80 cm c) 130 cm Pracovníci znalí s vyšší kvalifikací smějí na elektrickém zařízení vykonávat: a) všechnu obsluhu a práce mimo zakázaných b) všechnu obsluhu na vn a nn c) všechnu obsluhu a práce na vn Nástěnné zásuvky v obytných místnostech se nemají montovat níže než: a) 200 mm nad podlahou b) 300 mm nad podlahou c) 100 mm nad podlahou Všechny správné odpovědi jsou a). Za správnost nikdo neručí. Poznámky: -22-
