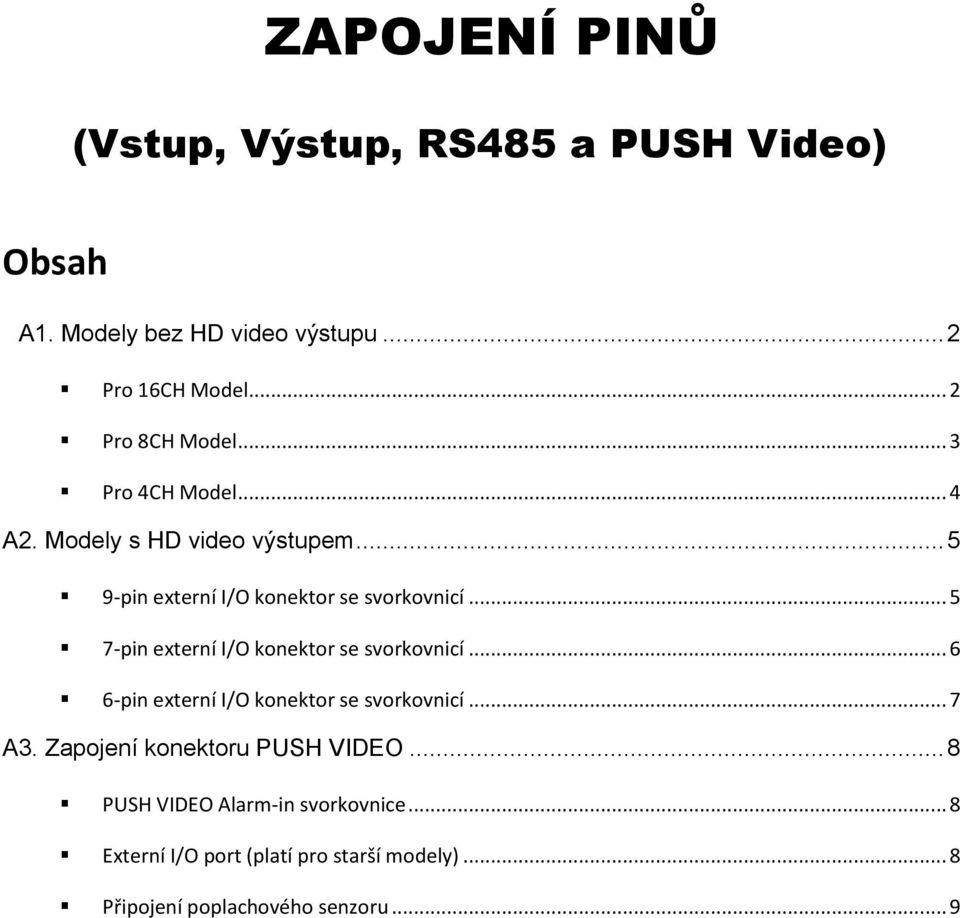

1 ZAPOJENÍ PINŮ (Vstup, Výstup, RS485 a PUSH Video) Obsah A1. Modely bez HD video výstupu... 2 Pro 16CH Model... 2 Pro 8CH Model... 3 Pro 4CH Model... 4 A2. Modely s HD video výstupem pin externí I/O konektor se svorkovnicí pin externí I/O konektor se svorkovnicí pin externí I/O konektor se svorkovnicí... 7 A3. Zapojení konektoru PUSH VIDEO... 8 PUSH VIDEO Alarm-in svorkovnice... 8 Externí I/O port (platí pro starší modely)... 8 Připojení poplachového senzoru... 9

2 A1. Modely bez HD video výstupu Pro 16CH Model Siréna: Když se DVR spouští alarmem, nebo pohybem, COM se spojuje s NO a siréna se stroboskopem začne houkat a blikat. Magnetický Kontakt: Když je magnetický kontakt otevřen, spustí se alarm a spustí se nahrávání. PIN 2 1 CH1 PIN 3 3 CH3 2~9 ALARMOVÉ VSTUPY PIN 4 5 CH5 PIN 5 7 CH7 PIN 6 9 CH9 PIN 7 11 CH11 PIN 8 13 CH13 PIN 9 15 CH15 10~11 PIN OFF NEPOUŽITO 12 RS485-A RS485-A 13 EXTERNÍ RELÉ NO 14 PIN OFF NEPOUŽITO Spojte ALARMOVÝ VSTUP (PIN ) a GND (PIN 1) na konektoru drátem. Jakmile se tak stane, bude spuštěn alarm a DVR začne nahrávat a bzučák bude pískat. se COM s NO spojí. Spojte ALARMOVÝ VSTUP (PIN ) a GND (PIN 1) na konektoru drátem. Jakmile se tak stane, bude spuštěn alarm a DVR začne nahrávat a bzučák bude pískat. PIN 15 2 CH2 15~22 ALARMOVÉ VSTUPY PIN 16 4 CH4 PIN 17 6 CH6 PIN 18 8 CH8 PIN CH10 PIN CH12 PIN CH14 PIN CH16 23~23 PIN OFF NEPOUŽITO 24 RS485-B RS485-B 25 EXTERNÍ RELÉ COM se COM s NO spojí.

3 Pro 8CH Model Siréna: Když se DVR spouští alarmem, nebo pohybem, COM se spojuje s NO a siéna se stroboskopem začne houkat a blikat. Magnetický Kontakt: Když je magnetický kontakt otevřen, spustí se alarm a spustí se nahrávání. 2~5 ALARMOVÉ VSTUPY 6 ~ 11 PIN OFF NEPOUŽITO 12 RS485-A RS485-A Spojte ALARMOVÝ VSTUP (PIN ) a GND (PIN 1) na konektoru drátem. Jakmile se tak stane, bude spuštěn alarm a DVR začne nahrávat a bzučák bude pískat. PIN 2 1 CH1 PIN 3 3 CH3 PIN 4 5 CH5 PIN 5 7 CH7 13 EXTERNÍ RELÉ NO. se COM s NO spojí. 14 PIN OFF NEPOUŽITO 15~18 ALARMOVÉ VSTUPY 19~23 PIN OFF NEPOUŽITO 24 RS485-B RS485-B Spojte ALARMOVÝ VSTUP (PIN ) a GND (PIN 1) na konektoru drátem. Jakmile se tak stane, bude spuštěn alarm a DVR začne nahrávat a bzučák bude pískat. PIN 15 2 CH2 PIN 16 4 CH4 PIN 17 6 CH6 PIN 18 8 CH8 25 EXTERNÍ RELÉ COM se COM s NO spojí.

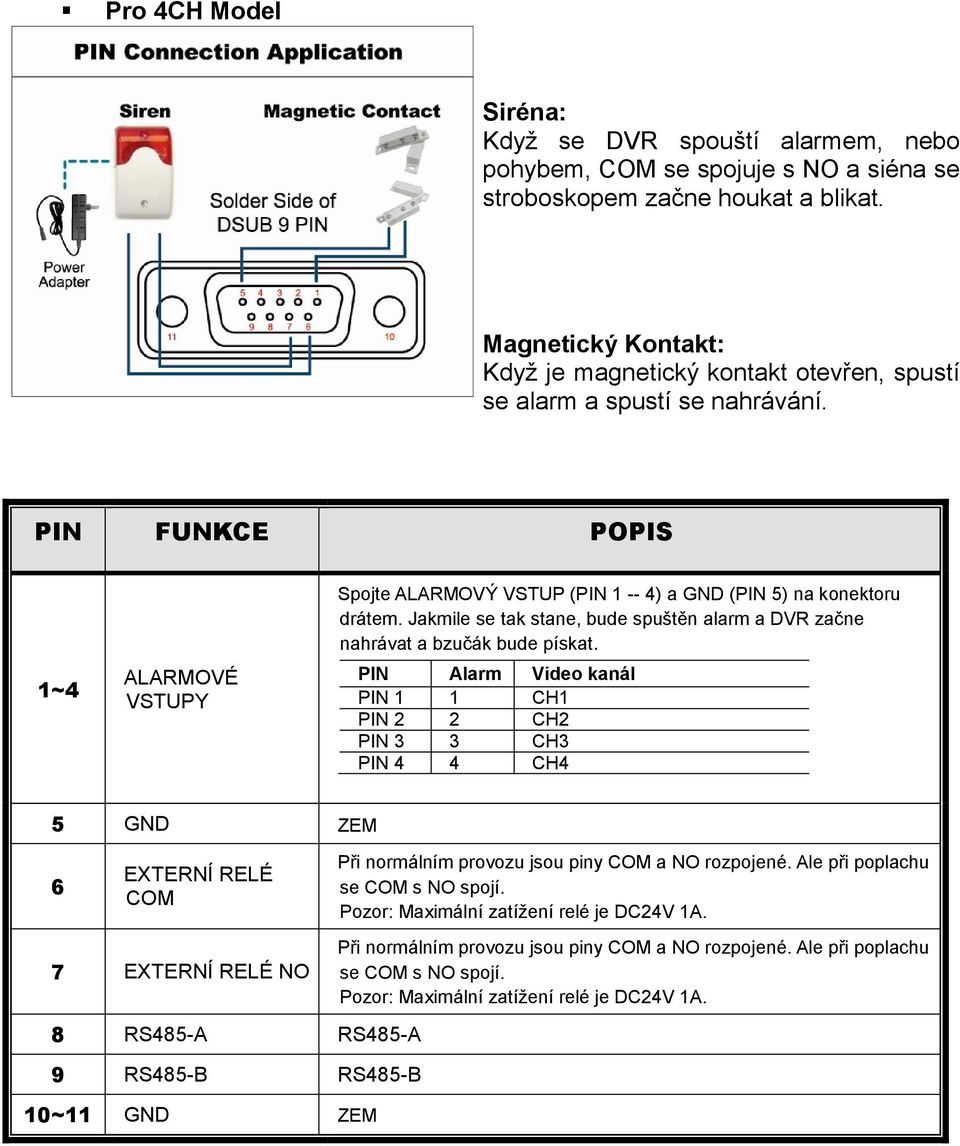

4 Pro 4CH Model Siréna: Když se DVR spouští alarmem, nebo pohybem, COM se spojuje s NO a siéna se stroboskopem začne houkat a blikat. Magnetický Kontakt: Když je magnetický kontakt otevřen, spustí se alarm a spustí se nahrávání. 1~4 ALARMOVÉ VSTUPY 5 GND ZEM 6 EXTERNÍ RELÉ COM 7 EXTERNÍ RELÉ NO 8 RS485-A RS485-A 9 RS485-B RS485-B 10~1 Spojte ALARMOVÝ VSTUP (PIN ) a GND (PIN 5) na konektoru drátem. Jakmile se tak stane, bude spuštěn alarm a DVR začne nahrávat a bzučák bude pískat. PIN 1 1 CH1 PIN 2 2 CH2 PIN 3 3 CH3 PIN 4 4 CH4

5 A2. Modely s HD video výstupem 9-pin externí I/O konektor se svorkovnicí Konektor se svorkovnicí 9-pin 2 RS485-A RS485-A 3 RS485-B RS485-B 4 EXTERNÍ RELÉ COM 5 EXTERNÍ RELÉ NO 6~9 ALARMOVÉ VSTUPY Spojte ALARMOVÝ VSTUP (PIN ) a GND (PIN 5) na konektoru drátem. Jakmile se tak stane, bude spuštěn alarm a DVR začne nahrávat a bzučák bude pískat. PIN 6 1 CH1 PIN 7 2 CH2 PIN 8 3 CH3 PIN 9 4 CH4

6 7-pin externí I/O konektor se svorkovnicí Konektor se svorkovnicí 7-pin 2 RS485-A RS485-A 3 RS485-B RS485-B 4 EXTERNÍ RELÉ COM 5 EXTERNÍ RELÉ NO 6~7 ALARMOVÉ VSTUPY Spojte ALARMOVÝ VSTUP (PIN ) a GND (PIN 5) na konektoru drátem. Jakmile se tak stane, bude spuštěn alarm a DVR začne nahrávat a bzučák bude pískat. PIN 6 1 CH1 PIN 7 2 CH2

7 6-pin externí I/O konektor se svorkovnicí Konektor se svorkovnicí 6-pin 2 RS485-A RS485-A 3 RS485-B RS485-B 4 EXTERNÍ RELÉ COM 5 EXTERNÍ RELÉ NO 6 ALARMOVÉ VSTUPY Spojte ALARMOVÝ VSTUP (PIN ) a GND (PIN 5) na konektoru drátem. Jakmile se tak stane, bude spuštěn alarm a DVR začne nahrávat a bzučák bude pískat. PIN 6 1 CH1

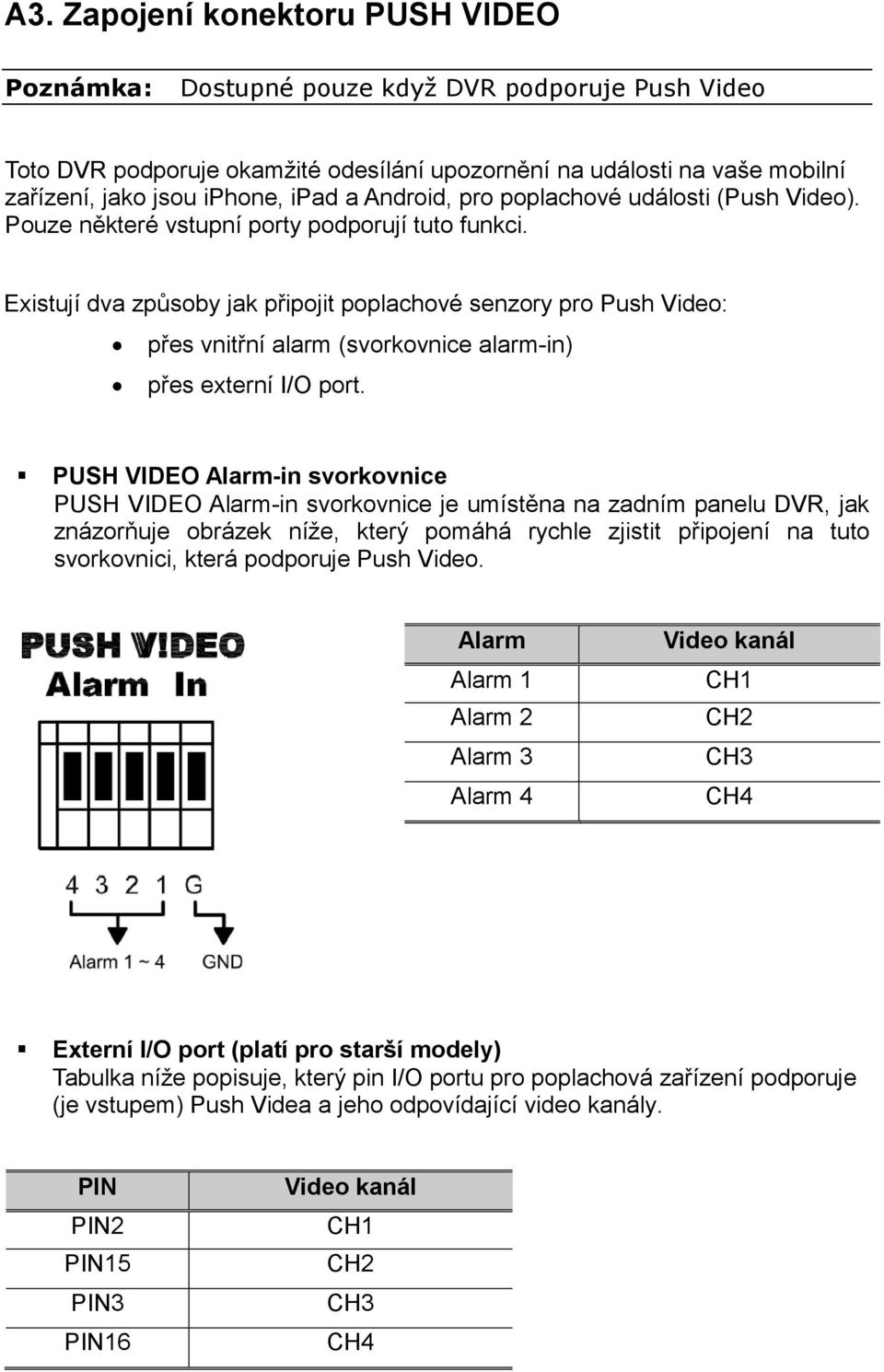

8 A3. Zapojení konektoru PUSH VIDEO Poznámka: Dostupné pouze když DVR podporuje Push Video Toto DVR podporuje okamžité odesílání upozornění na události na vaše mobilní zařízení, jako jsou iphone, ipad a Android, pro poplachové události (Push Video). Pouze některé vstupní porty podporují tuto funkci. Existují dva způsoby jak připojit poplachové senzory pro Push Video: přes vnitřní alarm (svorkovnice alarm-in) přes externí I/O port. PUSH VIDEO Alarm-in svorkovnice PUSH VIDEO Alarm-in svorkovnice je umístěna na zadním panelu DVR, jak znázorňuje obrázek níže, který pomáhá rychle zjistit připojení na tuto svorkovnici, která podporuje Push Video. Alarm Alarm 1 Alarm 2 Alarm 3 Alarm 4 Video kanál CH1 CH2 CH3 CH4 Externí I/O port (platí pro starší modely) Tabulka níže popisuje, který pin I/O portu pro poplachová zařízení podporuje (je vstupem) Push Videa a jeho odpovídající video kanály. PIN PIN2 PIN15 PIN3 PIN16 Video kanál CH1 CH2 CH3 CH4

9 Připojení poplachového senzoru Připojte poplachový senzor, jako např. magnetický kontakt na PUSH VIDEO alarm-in svorkovnici nebo externí I/O port na zadním panelu DVR (podporující Push Video).
