1 Katedra konstruování strojů Fakulta strojní K 8 HYDRAULICKÝ LIS 09-SPECIFIKACE HYDRAULICKÉ STANICE doc. Ing. Martin Hynek, PhD. a kolektiv verze Tento projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky KA stránka 1

2 Hledáte kvalitní studium? Nabízíme vám jej na Katedře konstruování strojů Katedra konstruování strojů je jednou ze šesti kateder Fakulty strojní na Západočeské univerzitě v Plzni a patří na fakultě k největším. Fakulta strojní je moderní otevřenou vzdělávací institucí uznávanou i v oblasti vědy a výzkumu uplatňovaného v praxi. Katedra konstruování strojů disponuje moderně vybavenými laboratořemi s počítačovou technikou, na které jsou např. studentům pro studijní účely neomezeně k dispozici nové verze předních CAD (Pro/Engineer, Catia, NX ) a CAE (MSC Marc, Ansys) systémů. Laboratoře katedry jsou ve všední dny studentům plně k dispozici např. pro práci na semestrálních, bakalářských či diplomových pracích, i na dalších projektech v rámci univerzity apod. Kvalita výuky na katedře je úzce propojena s celouniverzitním systémem hodnocení kvality výuky, na kterém se průběžně, zejména po absolvování jednotlivých semestrů, podílejí všichni studenti. V současné době probíhá na katedře konstruování strojů významná komplexní inovace výuky, v rámci které mj. vznikají i nové kvalitní učební materiály, které budou v nadcházejících letech využívány pro podporu výuky. Jeden z výsledků této snahy máte nyní ve svých rukou. V rámci výuky i mimo ni mají studenti možnost zapojit se na katedře také do spolupráce s předními strojírenskými podniky v plzeňském regionu i mimo něj. Řada studentů rovněž vyjíždí na studijní stáže a praxe do zahraničí. Nabídka studia na katedře konstruování strojů: Bakalářské studium (3roky, titul Bc.) Studijní program Zaměření B2301: strojní inženýrství ( zaměřený univerzitně ) Stavba výrobních strojů a zařízení Dopravní a manipulační technika B2341: strojírenství (zaměřený profesně ) Design průmyslové techniky Diagnostika a servis silničních vozidel Servis zdravotnické techniky Studijní program Zaměření Magisterské studium (2roky, titul Ing.) N2301: Strojní inženýrství Stavba výrobních strojů a zařízení Dopravní a manipulační technika Více informací naleznete na webech a Západočeská univerzita v Plzni, 2014 ISBN doc. Ing. Martin Hynek, Ph.D. Ing. Petr Votápek, Ph.D. Bc. Michal Švamberk Ing. Jitka Bezděková KA stránka 2

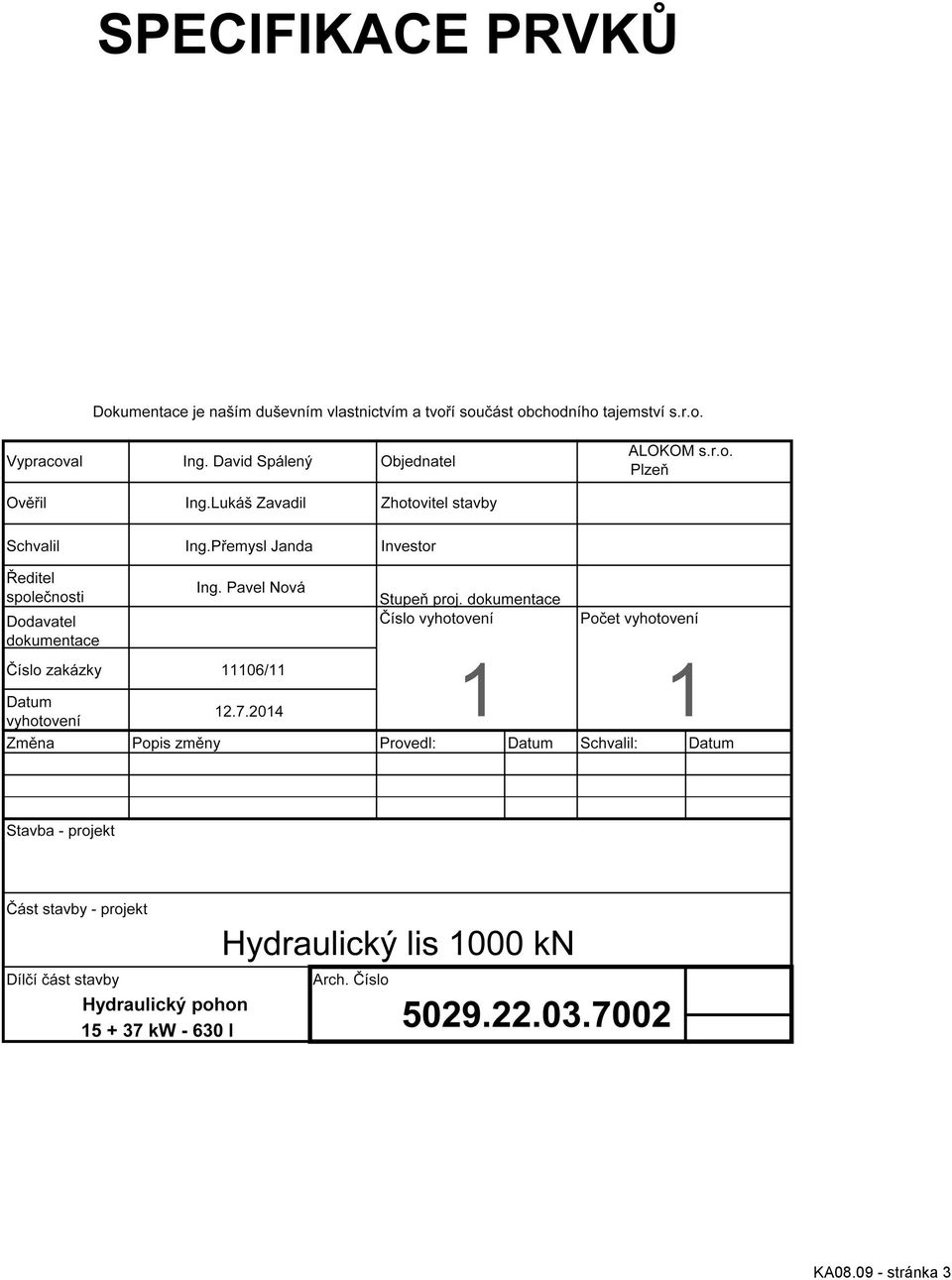

3 KA stránka 3

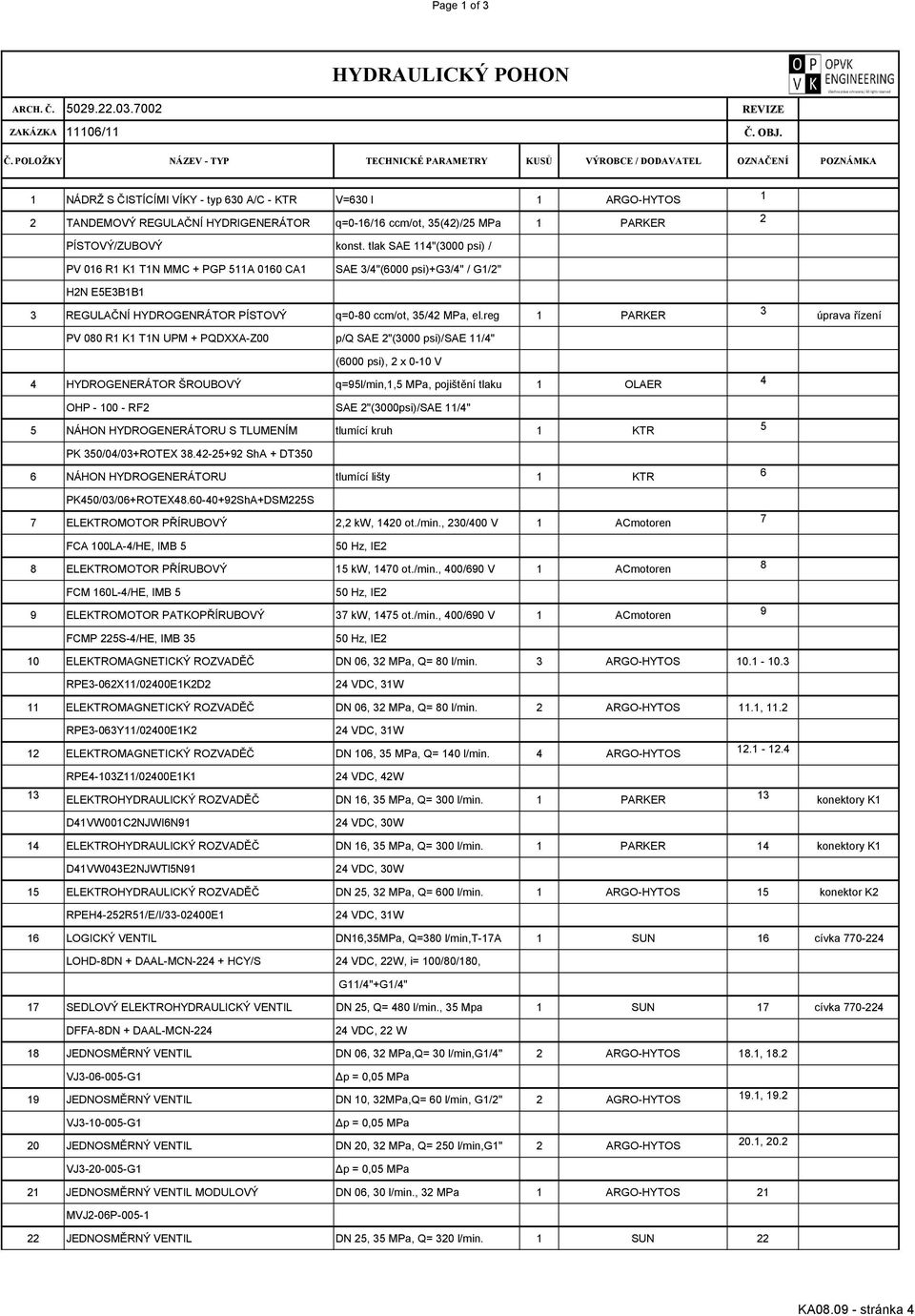

4 Page 1 of 3 HYDRAULICKÝ POHON ARCH. Č. ZAKÁZKA /11 REVIZE Č. OBJ. Č. POLOŽKY NÁZEV - TYP TECHNICKÉ PARAMETRY KUSŮ VÝROBCE / DODAVATEL OZNAČENÍ POZNÁMKA 1 NÁDRŽ S ČISTÍCÍMI VÍKY - typ 630 A/C - KTR V=630 l 1 ARGO-HYTOS 2 TANDEMOVÝ REGULAČNÍ HYDRIGENERÁTOR q=0-16/16 ccm/ot, 35(42)/25 MPa 1 PARKER 1 2 PÍSTOVÝ/ZUBOVÝ konst. tlak SAE 114"(3000 psi) / PV 016 R1 K1 T1N MMC + PGP 511A 0160 CA1 SAE 3/4"(6000 psi)+g3/4" / G1/2" H2N E5E3B1B1 3 REGULAČNÍ HYDROGENRÁTOR PÍSTOVÝ q=0-80 ccm/ot, 35/42 MPa, el.reg 1 PARKER PV 080 R1 K1 T1N UPM + PQDXXA-Z00 p/q SAE 2"(3000 psi)/sae 11/4" (6000 psi), 2 x 0-10 V 4 HYDROGENERÁTOR ŠROUBOVÝ q=95l/min,1,5 MPa, pojištění tlaku 1 OLAER OHP RF2 SAE 2"(3000psi)/SAE 11/4" 5 NÁHON HYDROGENERÁTORU S TLUMENÍM tlumící kruh 1 KTR PK 350/04/03+ROTEX ShA + DT350 6 NÁHON HYDROGENERÁTORU tlumící lišty 1 KTR PK450/03/06+ROTEX ShA+DSM225S 7 ELEKTROMOTOR PŘÍRUBOVÝ 2,2 kw, 1420 ot./min., 230/400 V 1 ACmotoren FCA 100LA-4/HE, IMB 5 50 Hz, IE2 8 ELEKTROMOTOR PŘÍRUBOVÝ 15 kw, 1470 ot./min., 400/690 V 1 ACmotoren FCM 160L-4/HE, IMB 5 50 Hz, IE2 9 ELEKTROMOTOR PATKOPŘÍRUBOVÝ 37 kw, 1475 ot./min., 400/690 V 1 ACmotoren úprava řízení FCMP 225S-4/HE, IMB Hz, IE2 10 ELEKTROMAGNETICKÝ ROZVADĚČ DN 06, 32 MPa, Q= 80 l/min. 3 ARGO-HYTOS RPE3-062X11/02400E1K2D2 24 VDC, 31W 11 ELEKTROMAGNETICKÝ ROZVADĚČ DN 06, 32 MPa, Q= 80 l/min. 2 ARGO-HYTOS 11.1, 11.2 RPE3-063Y11/02400E1K2 24 VDC, 31W 12 ELEKTROMAGNETICKÝ ROZVADĚČ DN 106, 35 MPa, Q= 140 l/min. 4 ARGO-HYTOS RPE4-103Z11/02400E1K1 24 VDC, 42W ELEKTROHYDRAULICKÝ ROZVADĚČ DN 16, 35 MPa, Q= 300 l/min. 1 PARKER 13 konektory K1 D41VW001C2NJWI6N91 24 VDC, 30W 14 ELEKTROHYDRAULICKÝ ROZVADĚČ DN 16, 35 MPa, Q= 300 l/min. 1 PARKER 14 konektory K1 D41VW043E2NJWTl5N91 24 VDC, 30W 15 ELEKTROHYDRAULICKÝ ROZVADĚČ DN 25, 32 MPa, Q= 600 l/min. 1 ARGO-HYTOS 15 konektor K2 RPEH4-252R51/E/I/ E1 24 VDC, 31W 16 LOGICKÝ VENTIL DN16,35MPa, Q=380 l/min,t-17a 1 SUN 16 cívka LOHD-8DN + DAAL-MCN HCY/S 24 VDC, 22W, i= 100/80/180, G11/4"+G1/4" 17 SEDLOVÝ ELEKTROHYDRAULICKÝ VENTIL DN 25, Q= 480 l/min., 35 Mpa 1 SUN 17 cívka DFFA-8DN + DAAL-MCN VDC, 22 W 18 JEDNOSMĚRNÝ VENTIL DN 06, 32 MPa,Q= 30 l/min,g1/4" 2 ARGO-HYTOS 18.1, 18.2 VJ G1 p = 0,05 MPa 19 JEDNOSMĚRNÝ VENTIL DN 10, 32MPa,Q= 60 l/min, G1/2" 2 AGRO-HYTOS VJ G1 p = 0,05 MPa 20 JEDNOSMĚRNÝ VENTIL DN 20, 32 MPa, Q= 250 l/min,g1" 2 ARGO-HYTOS 19.1, , 20.2 VJ G1 p = 0,05 MPa 21 JEDNOSMĚRNÝ VENTIL MODULOVÝ DN 06, 30 l/min., 32 MPa 1 ARGO-HYTOS 21 MVJ2-06P JEDNOSMĚRNÝ VENTIL DN 25, 35 MPa, Q= 320 l/min. 1 SUN 22 KA stránka 4

5 Page 2 of 3 HYDRAULICKÝ POHON ARCH. Č. ZAKÁZKA /11 REVIZE Č. OBJ. Č. POLOŽKY NÁZEV - TYP TECHNICKÉ PARAMETRY KUSŮ VÝROBCE / DODAVATEL OZNAČENÍ POZNÁMKA CXHA-XEN 23 HYDRAULICKÝ ZÁMEK MODULOVÝ DN 06, 60 l/min., 32 MPa 2 ARGO-HYTOS 2RJV1-06-MC i= 3:1 24 PLNÍCÍ VENTIL S KOMPENZÁTOREM DN 63, Q= 630 l/min., 40 MPa, 4 HAWE 23.1, F TG i=4,2 25 PŘEPOUŠTĚCÍ VENTIL MODULOVÝ DN 06, 40 l/min., 16/32 MPa 2 ARGO-HYTOS 25.1, 25.2 VPP2-04/MA PŘEPOUŠTĚCÍ VENTIL DN 06, 60 l/min., 42 MPa 1 ARGO-HYTOS 26 SR1A-B2/H42S 7/8-14 UNF 27 PŘEPOUŠTĚCÍ VENTIL DN 06, 45 l/min., 7-42 MPa 1 SUN RDBA-LCN T-162A PŘEPOŠTĚCÍ VENTIL DN 10, 200 l/min., 7-42 MPa 2 SUN RDFA-LWN 28.1, ELEKTROMAGNETICKÝ SEDLOVÝ VENTIL DN 10, 42 MPa, Q= 75 l/min., 4 ARGO-HYTOS clona Ø2mm SD3E-B2/H2L2+C DC-E1 + 7/8-14UNF, 24 VDC, 0,95A SB-B2-0105ST 30 PŘEPOUŠTĚCÍ VENTIL DN 10, 200 l/min., 1-42 MPa 1 SUN RPGC-LCN T-3A REDUKČNÍ VENTIL MODULOVÝ DN06, 21/32 MPa, Q= 40 l/min. 4 ARGO-HYTOS VRN2-06MP/21S REDUKČNÍ VENTIL MODULOVÝ DN06, 21/32 MPa, Q= 40 l/min. 1 ARGO-HYTOS 32 VRN2-06MA/21S 33 PROPORCIONÁLNÍ PŘEPOUŠTĚCÍ VENTIL DN06, 2-32/ 35 MPa, Q= 20 l/min. 1 WANDFLUH 33 elektronika EL-6 BDPS A06-B-350-G24 24 VDC, 25 W, 0-10 V 34 JEDNOSMĚRNÝ ŠKRTICÍ VENTIL MODULOVÝ DN 06, 32 MPa, Q= 80 l/min. 2 ARGO-HYTOS 34.1, VS3-06-CS 35 JEDNOSMĚRNÝ ŠKRTICÍ VENTIL DN 16, 35 MPa, T-16A, Ø 9,7mm 1 SUN 35 NCFB-LCN + ICY/S Qmax= 105 l/min./7 bar 36 ŠKRTICÍ VENTIL DN 04, 35MPa,Q= 25 l/min/7 bar 1 SUN NFCC-LCN JEDNOSMĚRNÝ ŠKTICÍ VENTIL DN 16,35MPa, Q= 210 l/min/7 bar 1 SUN NCGB-LCN TLAKOVÝ SPÍNAČ pmax = 60 MPa, 0-18 Mpa 1 ARGO-HYTOS 38 Konektor TS MTS1-06/A contact 30 V DC, 3A DG ELEKTRONICKÝ TLAKOVÝ SPÍNAČ 0-40 MPa,napájení 24 VDC,50mA 1 BARKSDALE 39 Konektor S DISPLEJEM, Switch G 1/4",1xPNP(0,5A max) M12x1, 4 pin s hysterezí + 1x 4-20mA OUT 40 ELEKTRONICKÝ TLAKOVÝ SPÍNAČ 24VDC, 4-20mA/ 0-40MPa,G 1/4" 1 BARKSDALE 40 Konektor typ 625-T4-16-P9 M12x1, 4 pin 41 VAKOVÝ AKUMULÁTOR V=32 l, 33 MPa, G2" 3 OLAER pasport IHV /90 Německo 42 POJISTNÝ A UZAVÍRACÍ BLOK DN20, 33 MPa, G2", G1", G3/4" 3 OLAER DI 20 MS BH + AS13 43 ODPADNÍ FILTR+EL.SIGNAL.ZANESENÍ 10 mikron, Q= 210 l/min., G11/4" 1 ARGO-HYTOS 43 Konektor E DG kontakt max.30vdc, 0,25A GDML3011 LED vložka V KA stránka 5

6 Page 3 of 3 HYDRAULICKÝ POHON ARCH. Č. ZAKÁZKA /11 REVIZE Č. OBJ. Č. POLOŽKY NÁZEV - TYP TECHNICKÉ PARAMETRY KUSŮ VÝROBCE / DODAVATEL OZNAČENÍ POZNÁMKA 44 VODNÍ DESKOVÝ CHLADIČ P chladící = 40 kw/ t= 40 C 1 OLAER 44 PWO B FK-B10 2x G11/4" + 2x G1" 45 MANOMETR GLYCERÍNOVÝ-SPODNÍ VÝVOD G 1/4", 400 bar 2 WIKA 45.1, 45.2 WIKA-G1/ ŘADOVÁ DESKA DN 06, 32 Mpa 1 ARGO-HYTOS 46 DR2-06/21 2- sekční, 4xG1/2"+4xG3/8" 47 ŘÍDÍCÍ BLOK - BERAN DN 25, 35 MPa 1 ARGO-HYTOS 47 typ DN 16 - ARGO - HYTOS 48 ŘADOVÁ PŘIPOJOVACÍ DESKA 32 MPa, 2x DN 06 2 ARGO-HYTOS 48.1, 48.2 PD 06A2-OCEL G3/8", G1/2" 49 ŘADOVÁ PŘIPOJOVACÍ DESKA 32 MPa, 2x DN 06 1 ARGO-HYTOS 49 PD 06A1-OCEL G3/8", G1/2" 50 PŘIPOJOVACÍ BLOK DN 10, 32 MPa, 4 - sekční 1 SKI 50 typ DGMS-5-4E-20-R3/4" G1" + G3/4" 51 ZÁKLADNÍ BLOK DN 25, 35 Mpa, T-3A 1 SUN 51 CSX/S 52 KRYCÍ DESKA 35 MPa, DN 16 1 SUN 52 ZND/T 53 MĚŘICÍ RYCHLOSPOJKA G 1/4"/ M16x2, 40 MPa 11 HYDROTECHNIK SMK 20 - G1/4 - PC 54 TOPNÉ TĚLESO 2,25 kw, 3x 230/400V, M48x2 2 THERMIS 54.1, 54.2 typ L=980 mm 55 ELEKTROMAGNETICKÝ VENTIL DVOUCESTNÝ DN 25,1MPa, Q=160 l/min,24vdc 1 DANFOSS 55 Konektor s LED EV220A22BG1NNC 24VDC-AM 10 W, 2x G 1" 56 ELEKTRO. TERMOSTAT S HLADINOMĚREM teplota C/ 4-20mA, 1 BUHLER 56 2x konektor NT-M-XP-MS-2M S-KN-KT-G1 hladina 0-100%/4-20mA M12x1, 4 pin 24 VDC, 2x PNP(0,5A max.) + 2x 4-20 ma, G1" 57 VODNÍ FILTR - SÍTKO G1" G 1" 1 G.A.S. 57 typ SD 8706Y-1" 58 PLNICÍ ZÁTKA 800/ 10 mikron, 600 l/min. 2 ARGO-HYTOS 58.1, 58.2 LE STAVOZNAK S TEPLOMĚREM L= 254 mm, M12, level= 194 mm 1 ARGO-HYTOS 59 C PŘÍMOČARÝ HYDROMOTOR PŘÍRUBOVÝ 32/ 36 MPa, 2x G 1" 4 HydrauliCS Ø100/85 x 1550 příruba plnícího ventilu DN 063 KA stránka 6

7 KA stránka 7

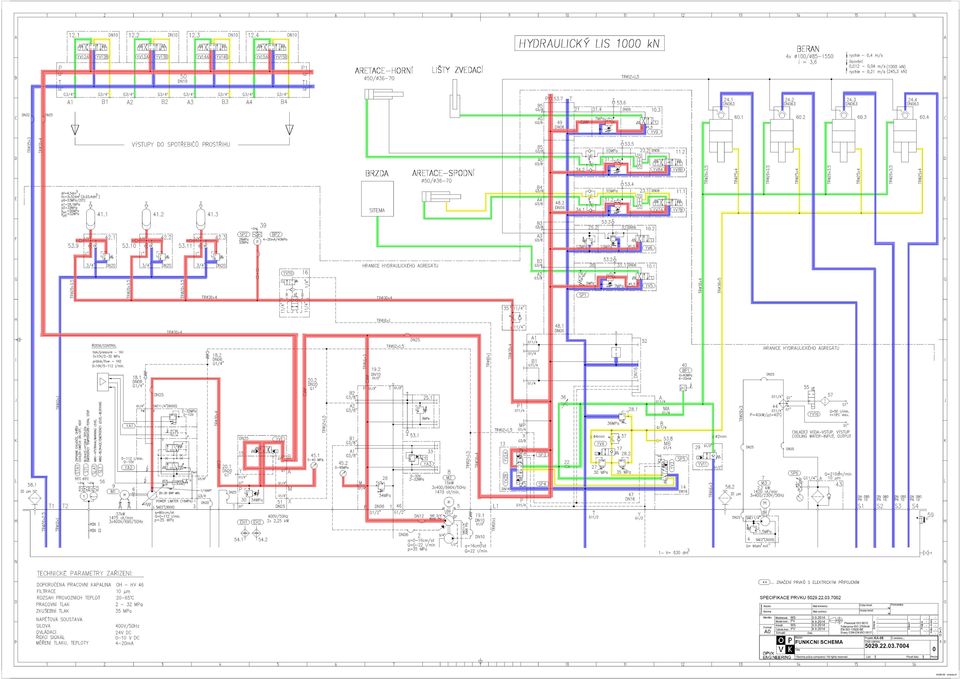

8 KA stránka 8

9 doc. Ing. Martin Hynek, Ph.D., Bc. Michal Švamberk, Ing. Petr Votápek, Ph.D., Ing. Jitka Bezděková Tento projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky v rámci projektu č. CZ.1.07/2.2.00/ Ukázkové vývojové projekty z praxe pro posílení praktických znalostí budoucích strojních inženýrů. KA stránka 9
