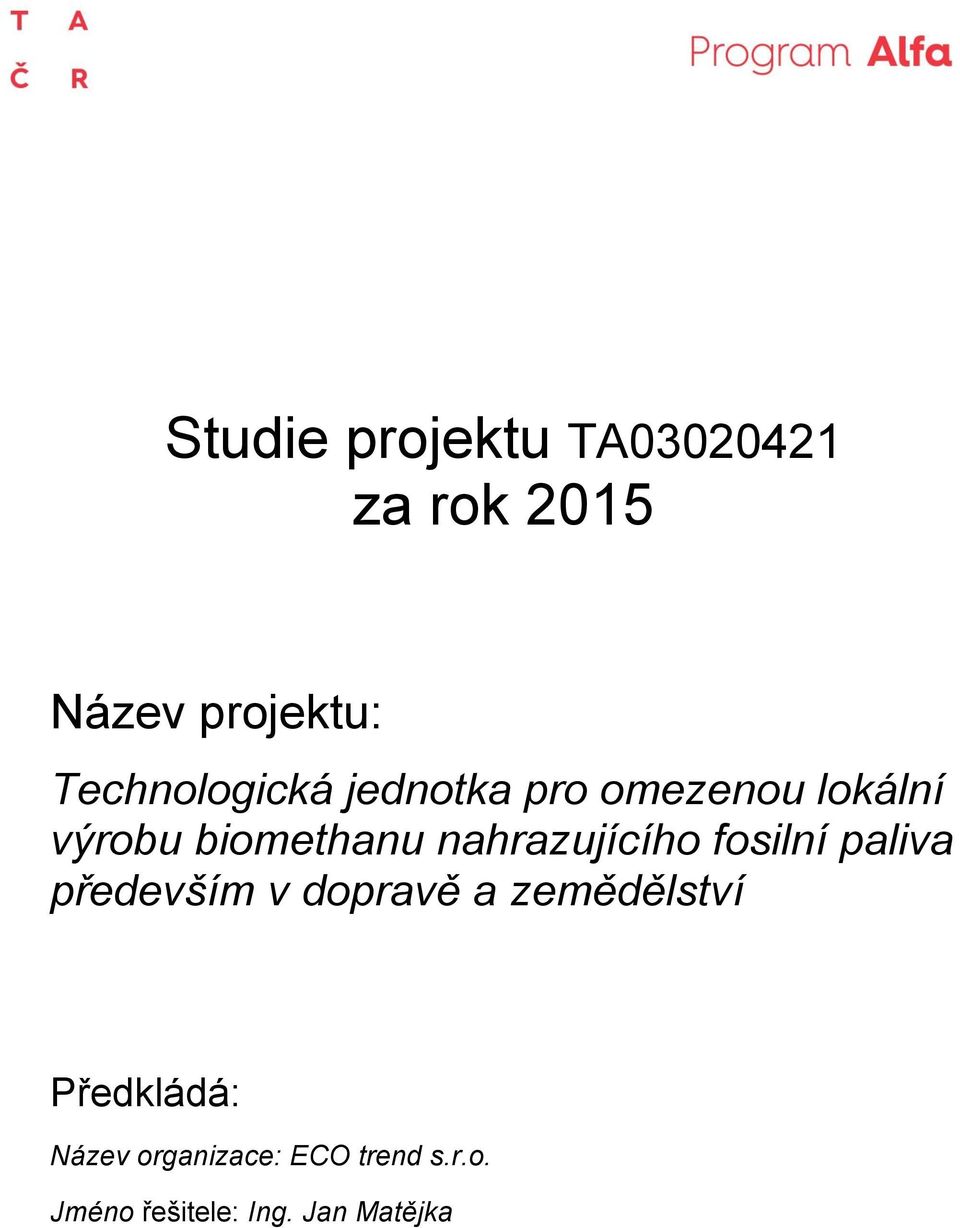

1 Studie projektu TA za rok 2015 Název projektu: Technologická jednotka pro omezenou lokální výrobu biomethanu nahrazujícího o ilní paliva p edev ím v doprav a zem d l tví e k á á: Název organizace: ECO trend s.r.o. Jméno e te e: Ing. Jan Mat jka

2 Obsah 1. Úvod Průběh řešení projektu v roce Podrobný popis řešení projektu v roce Návrh zařízení pro upgrading bioplynu na úroveň vhodnou pro technologie CNG Návrh zařazení zařízení na odstranění příměsí ve vyčistěném bioplynu Stanovení optimálního poměru čištění/skladování/výkon Stanovení optimálních parametrů bioplynu jako paliva pro pohon vozidel Stanovení metodiky na zapojení zařízení a používání biometanu jako paliva pro pohon Návrh nulté verze funkčního vzorku zařízení na čištění bioplynu Souhrn průběhu ní Seznam použité literatury a zdrojů... 14

3 1. Úvod Studie navazuje na předcházející publikované výstupy projektu TA a shrnuje základní poznatky projektového týmu za rok Průběh řešení projektu v roce 2015 Projekt Technologická jednotka pro omezenou lokální výrobu biomethanu nahrazujícího osiln paliva pr edevs m v doprave a zeme de lstv je zame r en na vývoj unkc n ho vzorku a na sledne uz itne ho vzoru male ho zar zen ktere bude schopno efektivne c istit a upravovat bioplyn na biomethan využitelný jako palivo pro pohon zeme de lske manipulac n a dopravn techniky y sledkem projektu bude jednoznac ne posouzen technologicky ch principu c is te n bioplynu na biomethan z hlediska možností: - miniaturizace, - zjednodušení a e ektivity - ekonomiky. Pr itom bude posouzena take optima ln m ra c is te n a úpravy bioplynu pro pohon zeme de lske a dopravn techniky na takový obsah biomethanu aby byla zachova na pr ime r ena u c innost motoru minimalizova no riziko pos kozen motoru potr eba jeho u drz by spotr eba biopaliva a nutnost spotr ebova vat za roven be z ne palivo na tu Takove vy stupy jednoznac ne urc alespon jeden technologicky princip na ne mz bude zaloz en vy voj zar zen pro aremn produkci biomethanu - 50 Nm 3 h surove ho bioplynu a to pr i sn z eny ch poz adavc ch na u roven c is te n plynu a odstranění balastního CO2. Pr edme tem r es en v prvním roce v roce 2 3 byly práce rešeršního a analytického charakteru jak v oblasti technologií na úpravu bioplynu tak i v oblasti znalostí kvality biomethanu a vlivu složení biomethanu na chování motoru. ok 2 je druhy m rokem r es en projektu v tomto obdob se soustr edil na bliz s zkoumání a proměření vybraných technologií vhodných pro miniaturizaci. roce 2 5 se již zúžil výběr vhodného principu na čištění pomocí membrán byly testovány různé typy membránových modulů Na základě vyhodnocení testů byly pořízeny membrány které dosahovaly nejlepších parametrů separace a měly předpoklady pro plnění cílů projektu z hlediska kapacity zpracovávaného plynu V dalších kapitolách je shrnut postup a výsledky projektu

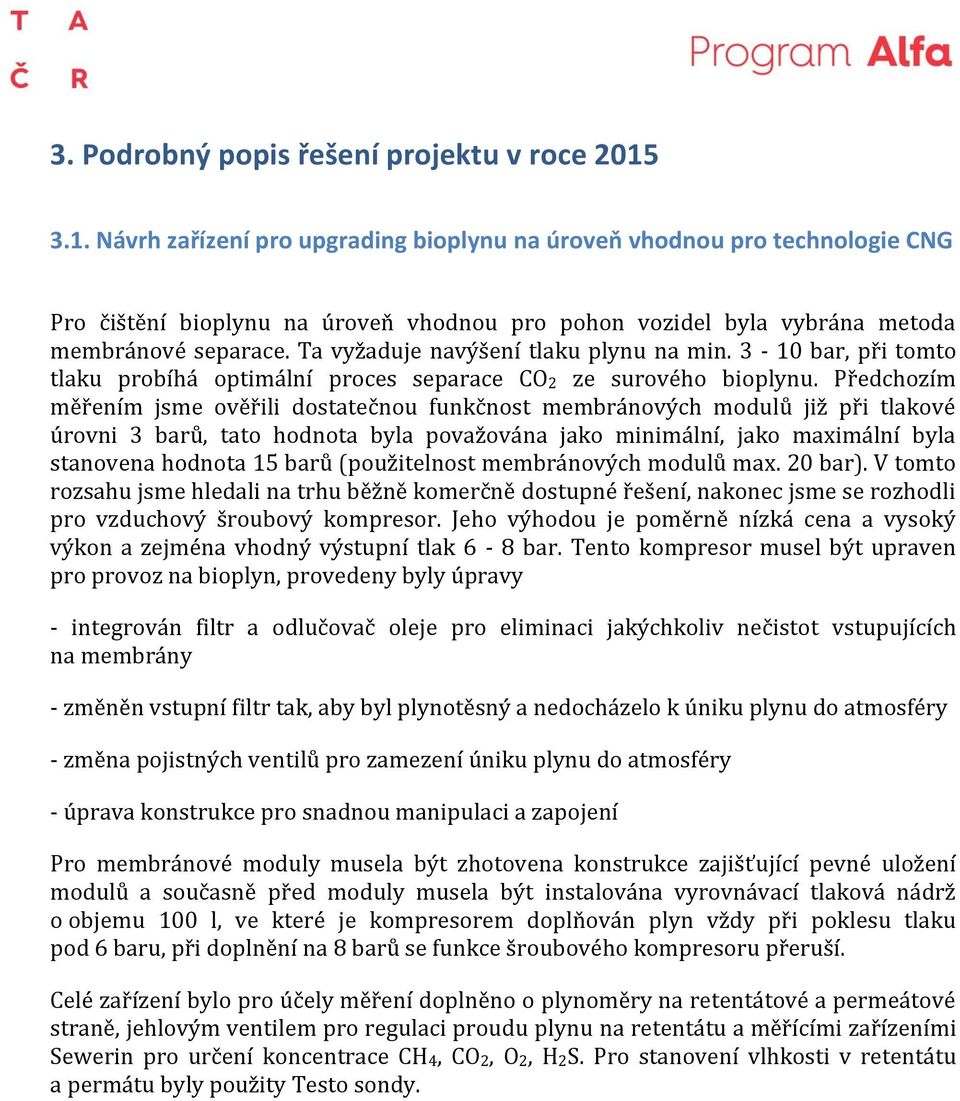

4 3. Podrobný popis řešení projektu v roce Návrh zařízení pro upgrading bioplynu na úroveň vhodnou pro technologie CNG Pro čištění bioplynu na úroveň vhodnou pro pohon vozidel byla vybrána metoda membránové separace Ta vyžaduje navýšení tlaku plynu na min 3 - bar při tomto tlaku probíhá optimální proces separace CO2 ze surového bioplynu Předchozím měřením jsme ověřili dostatečnou unkčnost membránových modulů již při tlakové úrovni 3 barů tato hodnota byla považována jako minimální jako maximální byla stanovena hodnota 5 barů použitelnost membránových modulů max 2 bar tomto rozsahu jsme hledali na trhu běžně komerčně dostupné řešení nakonec jsme se rozhodli pro vzduchový šroubový kompresor Jeho výhodou je poměrně nízká cena a vysoký výkon a zejména vhodný výstupní tlak 6-8 bar Tento kompresor musel být upraven pro provoz na bioplyn provedeny byly úpravy - integrován iltr a odlučovač oleje pro eliminaci jakýchkoliv nečistot vstupujících na membrány - změněn vstupní iltr tak aby byl plynotěsný a nedocházelo k úniku plynu do atmos éry - změna pojistných ventilů pro zamezení úniku plynu do atmos éry - úprava konstrukce pro snadnou manipulaci a zapojení Pro membránové moduly musela být zhotovena konstrukce zajišťující pevné uložení modulů a současně před moduly musela být instalována vyrovnávací tlaková nádrž o objemu l ve které je kompresorem doplňován plyn vždy při poklesu tlaku pod 6 baru při doplnění na 8 barů se unkce šroubového kompresoru přeruší Celé zařízení bylo pro účely měření doplněno o plynoměry na retentátové a permeátové straně jehlovým ventilem pro regulaci proudu plynu na retentátu a měřícími zařízeními Sewerin pro určení koncentrace CH4, CO2, O2, H2S. Pro stanovení vlhkosti v retentátu a permátu byly použity Testo sondy

5 Schéma zapojení zařízení na úpravu bioplynu s měřením skládající se z kompresoru, 2 - vyrovnávací tlakové nádrže 3 - membránových modulů analyzátorů plynu Sewerin - šroubového - plynoměrů eálné zapojení zařízení

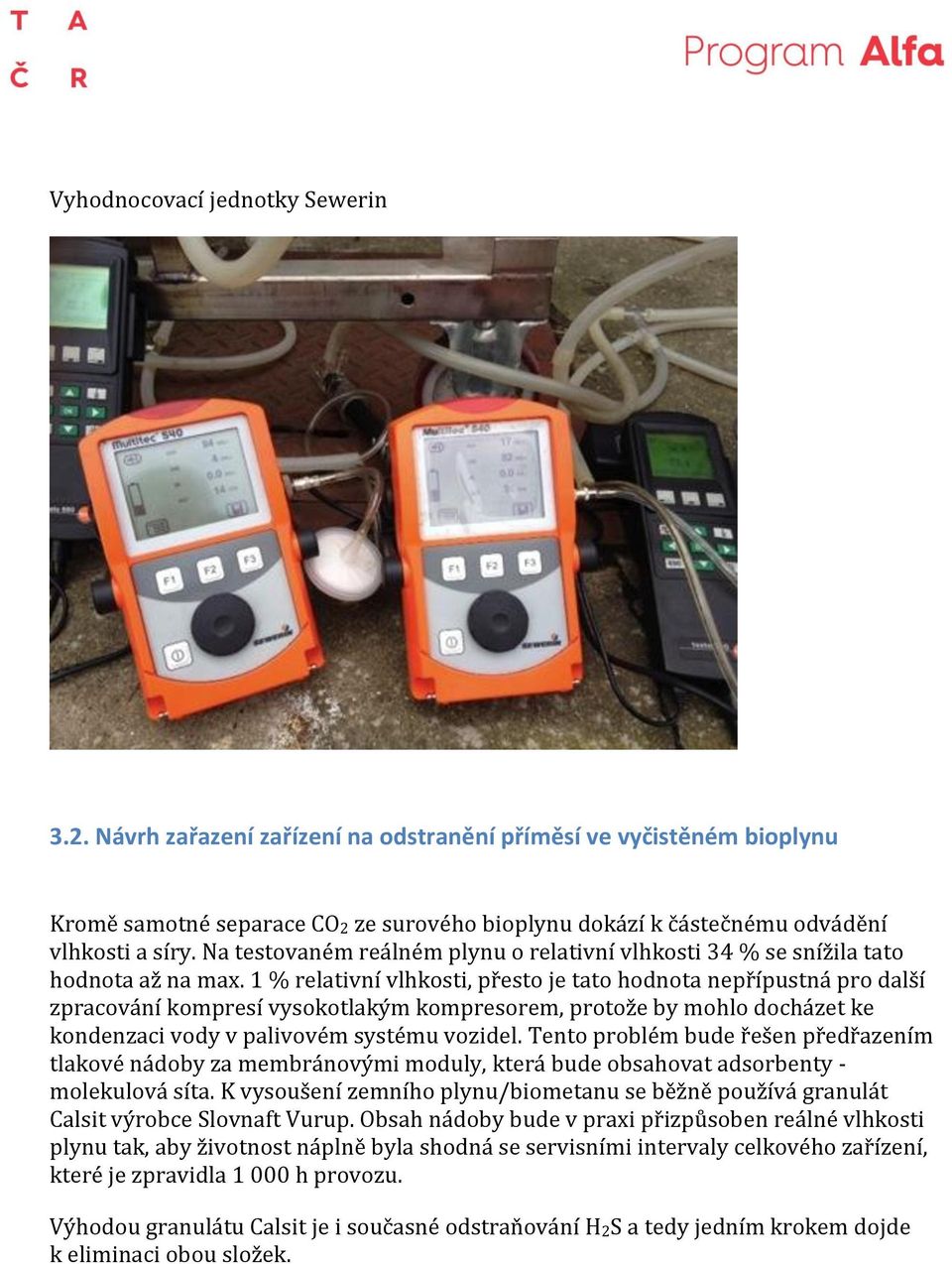

6 yhodnocovací jednotky Sewerin 3.2. Návrh zařazení zařízení na odstranění příměsí ve vyčistěném bioplynu Kromě samotné separace CO2 ze surového bioplynu dokází k částečnému odvádění vlhkosti a síry Na testovaném reálném plynu o relativní vlhkosti 3 % se snížila tato hodnota až na max % relativní vlhkosti přesto je tato hodnota nepřípustná pro další zpracování kompresí vysokotlakým kompresorem protože by mohlo docházet ke kondenzaci vody v palivovém systému vozidel Tento problém bude řešen předřazením tlakové nádoby za membránovými moduly která bude obsahovat adsorbenty - molekulová síta K vysoušení zemního plynu biometanu se běžně používá granulát Calsit výrobce Slovna t urup Obsah nádoby bude v praxi přizpůsoben reálné vlhkosti plynu tak aby životnost náplně byla shodná se servisními intervaly celkového zařízení které je zpravidla 000 h provozu. ýhodou granulátu Calsit je i současné odstraňování H2S a tedy jedním krokem dojde k eliminaci obou složek

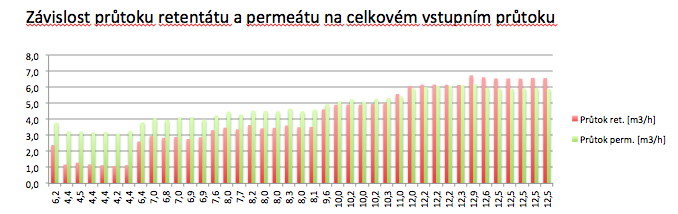

7 3.3. Stanovení optimálního poměru čištění/skladování/výkon Pro stanovení optimálního stupně čištění ve vztahu k potřebné kapacitě byla provedena celá řada měření v zapojení dle bodu 3 Se zvyšujícím se průtokem při ustáleném tlaku klesala schopnost membránových modulů separovat CO2 ze surového bioplynu jako minimální požadavky na kvalitu plynu byla stanovena hodnota obsahu 95 % CH4. ýsledky měření na membránách UBE zapojení sériové 3 moduly při čistotě plynu 95 %+ objem biometanu přes 6 5 m 3 (cca 12 m 3 h surového bioplynu Na základě měření jsme určili základní poměry produkce bioplynu biometanu s ohledem na praktickou využitelnost Jak je zobrazeno v níže uvedené tabulce uvažovali jsme s optimálním poměrem 2 díly bioplynu a díl biometanu reálné hodnoty vykazují z daného množství bioplynu vyšší hodnoty produkce biometanu a tedy praktické nastavení je výhodnější 3 v našich podmínkách 5 m 3 /h bude produkovat (v závislosti na kvalitě bioplynu bezpečně 5 m 3 h biometanu Případný výkonový nesoulad vstupu a výstupu bude řešit vyrovnávací nádrž za prvním středotlakým kompresorem ve které se udržuje tlaková hladina 6-8 bar.

8 Z níže uvedených výpočtů je také vidět že v nejmenší výkonové variantě je produkce plynu dostatečná k pohonu traktoru na 6 5 h při spotřebě m 3 /h) nebo pro provoz dodávkového vozidla na 5 km denně při spotřebě 3m 3 h To by odpovídalo ročnímu projezdu vozidla 25 km při uvažování provozu pouze v pracovních dnech je tedy reálnější uvažovat o více vozidlech či vzájemné kombinaci Při zapojení tlakového zásobníku se využitelnost zvýší a je zde proveden vliv na návratnost investice do zařízení za použití zatím hypotetických hodnot cen zařízení a ceny produkce biometanu (13 Kč m 3 Uvažovaná kalkulace je podstatně ovlivněna cenou na ty od které se odvíjí výše úspor v níže uvedené kalkulaci bylo uvažováno s cenou 23 Kč l bez DPH dá se předpokládat že jakmile se vrátí cenová úroveň na obvyklých Kč l výrazně se vylepší celková návratnost Další výkonové posílení je možné dosahovat násobky výkonů tzn zvyšováním výkonu kompresorů a počtu membránových modulů bez zásobníku se zásobníkem Vstup surového bioplynu v m 3 /h Výroba biometanu před stlačením v m 3 /h 5 5 Využitelnost v hodinách od 18 h do 5 h od 11 h do 13 h 2 2 tlakový zásobník min. 750 l vodního objemu, 230 bar 11 CELKEM Produkce plynu v m Provoz traktoru v h 6,5 12 Provoz dodávkového vozu v km Cena zařízení v Kč , ,00 Roční úspory , ,00 Návratnost v letech 6,06 4,29

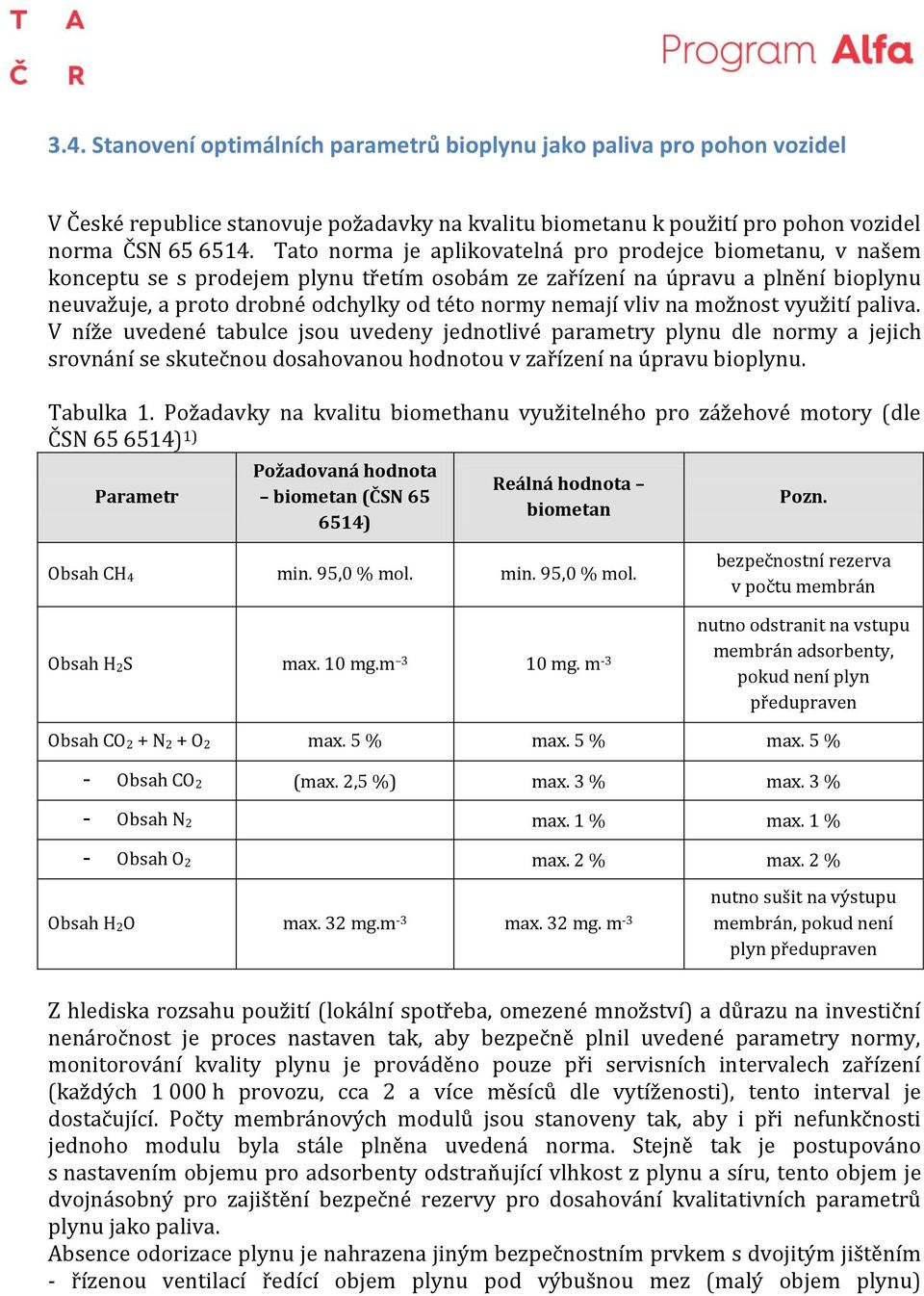

9 3.4. Stanovení optimálních parametrů bioplynu jako paliva pro pohon vozidel České republice stanovuje požadavky na kvalitu biometanu k použití pro pohon vozidel norma ČSN Tato norma je aplikovatelná pro prodejce biometanu v našem konceptu se s prodejem plynu třetím osobám ze zařízení na úpravu a plnění bioplynu neuvažuje a proto drobné odchylky od této normy nemají vliv na možnost využití paliva níže uvedené tabulce jsou uvedeny jednotlivé parametry plynu dle normy a jejich srovnání se skutečnou dosahovanou hodnotou v zařízení na úpravu bioplynu Tabulka Požadavky na kvalitu biomethanu využitelného pro zážehové motory dle ČSN ) Parametr Požadovaná hodnota biometan (ČSN ) Reálná hodnota biometan Pozn. Obsah CH 4 min. 95,0 % mol. min. 95,0 % mol. Obsah H 2S max. 10 mg.m 3 10 mg. m -3 bezpečnostní rezerva v počtu membrán nutno odstranit na vstupu membrán adsorbenty pokud není plyn předupraven Obsah CO 2 + N 2 + O 2 max. 5 % max. 5 % max. 5 % - Obsah CO 2 (max. 2,5 %) max. 3 % max. 3 % - Obsah N 2 max. 1 % max. 1 % - Obsah O 2 max. 2 % max. 2 % Obsah H 2O max. 32 mg.m -3 max. 32 mg. m -3 nutno sušit na výstupu membrán pokud není plyn předupraven Z hlediska rozsahu použití lokální spotřeba omezené množství a důrazu na investiční nenáročnost je proces nastaven tak aby bezpečně plnil uvedené parametry normy monitorování kvality plynu je prováděno pouze při servisních intervalech zařízení každých 000 h provozu, cca 2 a více měsíců dle vytíženosti tento interval je dostačující Počty membránových modulů jsou stanoveny tak aby i při ne unkčnosti jednoho modulu byla stále plněna uvedená norma Stejně tak je postupováno s nastavením objemu pro adsorbenty odstraňující vlhkost z plynu a síru tento objem je dvojnásobný pro zajištění bezpečné rezervy pro dosahování kvalitativních parametrů plynu jako paliva. Absence odorizace plynu je nahrazena jiným bezpečnostním prvkem s dvojitým jištěním - řízenou ventilací ředící objem plynu pod výbušnou mez malý objem plynu

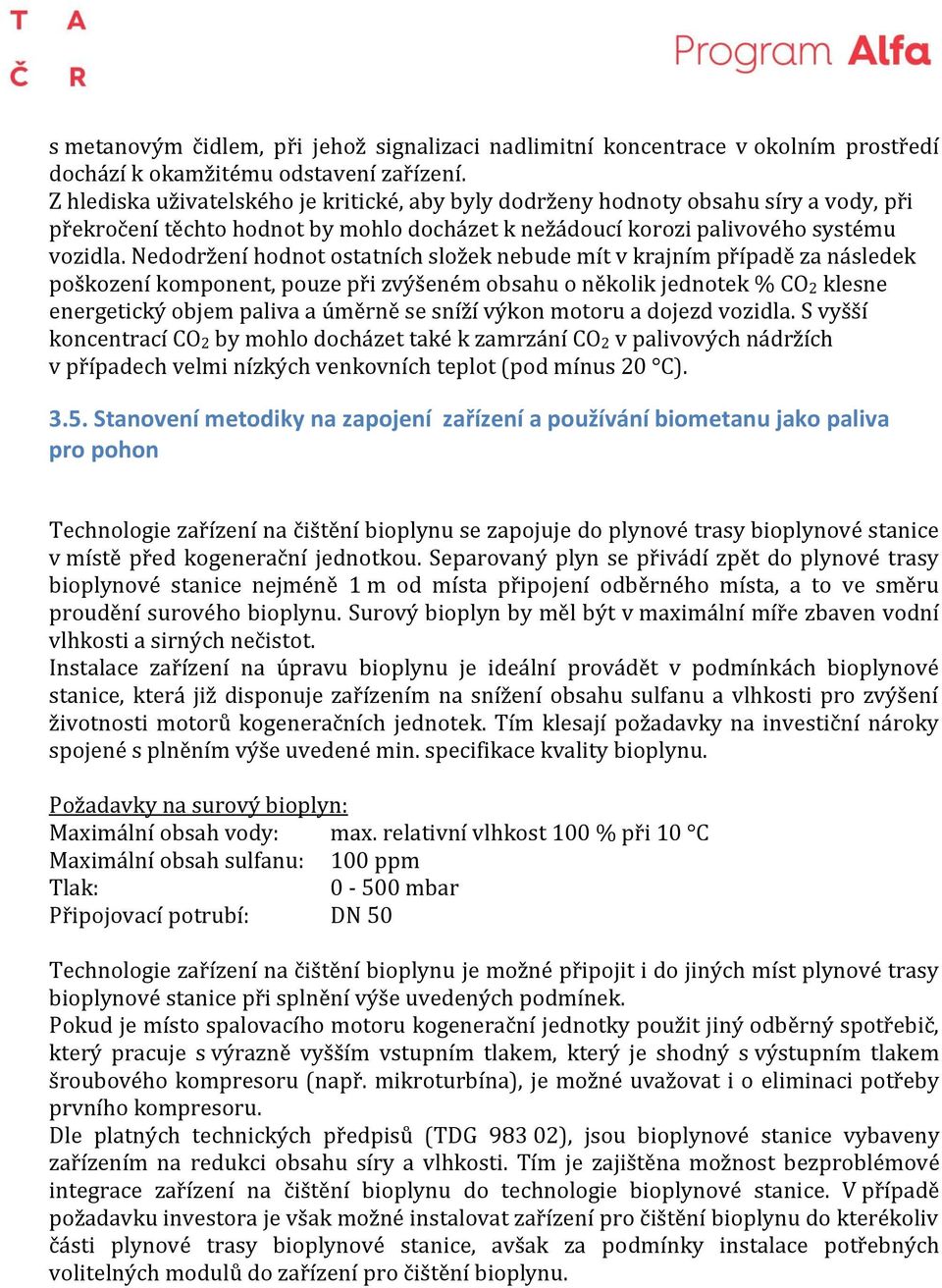

10 s metanovým čidlem při jehož signalizaci nadlimitní koncentrace v okolním prostředí dochází k okamžitému odstavení zařízení Z hlediska uživatelského je kritické aby byly dodrženy hodnoty obsahu síry a vody při překročení těchto hodnot by mohlo docházet k nežádoucí korozi palivového systému vozidla Nedodržení hodnot ostatních složek nebude mít v krajním případě za následek poškození komponent pouze při zvýšeném obsahu o několik jednotek % CO2 klesne energetický objem paliva a úměrně se sníží výkon motoru a dojezd vozidla S vyšší koncentrací CO2 by mohlo docházet také k zamrzání CO2 v palivových nádržích v případech velmi nízkých venkovních teplot pod mínus 2 C 3.5. Stanovení metodiky na zapojení zařízení a používání biometanu jako paliva pro pohon Technologie zařízení na čištění bioplynu se zapojuje do plynové trasy bioplynové stanice v místě před kogenerační jednotkou Separovaný plyn se přivádí zpět do plynové trasy bioplynové stanice nejméně m od místa připojení odběrného místa a to ve směru proudění surového bioplynu Surový bioplyn by měl být v maximální míře zbaven vodní vlhkosti a sirných nečistot Instalace zařízení na úpravu bioplynu je ideální provádět v podmínkách bioplynové stanice která již disponuje zařízením na snížení obsahu sul anu a vlhkosti pro zvýšení životnosti motorů kogeneračních jednotek Tím klesají požadavky na investiční nároky spojené s plněním výše uvedené min speci ikace kvality bioplynu Požadavky na surový bioplyn: Maximální obsah vody: max relativní vlhkost 100 % při C Maximální obsah sul anu: 100 ppm Tlak: mbar Připojovací potrubí: DN 50 Technologie zařízení na čištění bioplynu je možné připojit i do jiných míst plynové trasy bioplynové stanice při splnění výše uvedených podmínek Pokud je místo spalovacího motoru kogenerační jednotky použit jiný odběrný spotřebič který pracuje s výrazně vyšším vstupním tlakem který je shodný s výstupním tlakem šroubového kompresoru např mikroturbína) je možné uvažovat i o eliminaci potřeby prvního kompresoru. Dle platných technických předpisů TDG ), jsou bioplynové stanice vybaveny zařízením na redukci obsahu síry a vlhkosti Tím je zajištěna možnost bezproblémové integrace zařízení na čištění bioplynu do technologie bioplynové stanice V případě požadavku investora je však možné instalovat zařízení pro čištění bioplynu do kterékoliv části plynové trasy bioplynové stanice avšak za podmínky instalace potřebných volitelných modulů do zařízení pro čištění bioplynu

11 Požadavky jednoduché integrace zařízení na čištění bioplynu do technologie bioplynové stanice odpovídá i navržené řešení zpracování separovaného plynu který je vracen do hlavního toku bioplynu přiváděného ke kogeneračním jednotkám spotřebičům bez potřeby následného zpracování či likvidace Zařízení na úpravu bioplynu je z ekonomického hlediska také vhodné tam kde existuje přebytek produkce bioplynu či je možné tento přebytek vytvořit bez následné možnosti navýšené výroby elektrické energie Schéma zapojení zařízení do podmínek bioplynové stanice 3.6. Návrh nulté verze funkčního vzorku zařízení na čištění bioplynu Na základě měření a požadavků na kvalitu biomet byl sestaveno zákl schéma zařízení

12 Dle tohoto schématu byly jednotlivé komponenty zkušebně zapojeny a vyzkoušeny v omezeném provozu v podmínkách reálného bioplynu na Čistírně odpadních vod v Praze Bubenči Zobrazení tohoto zapojení je uvedeno níže K již popsané soustavě kompresoru vyrovnávací nádrže a membránových modulů byl připojen vysokotlaký kompresor o výkonu 5m 3 h který stlačoval vyrobený biometan buď do tlakové láhve nebo přímo do nádrže CNG vozidla přes koncovku NG

13 4. Souhrn průběhu ní roce 2 5 jsme navázali na výsledky a rozhodnutí předchozího roku kdy jsme se zaměřili na metodu membránového čištění vyzkoušeli jsme různé typy membrán za různých vstupních podmínek průtoků a tlaků Na základě zkoušek byly pořízeny membrány od irmy UBE které by kapacitně měly odpovídat záměru projektu - tedy zpracování - 50 m 3 bioplynu/hod. Tyto konkrétně 3 moduly byly dále testovány byl pořízen výkonější kompresor pro plnění membránových modulů tak aby dodával dostatečné množství plynu Základem tohoto kompresoru byl vzduchový kompresor Atmos Albert E 3 o výkonu 24 m 3 h zpracovávaného vzduchu v podmínkách stlačování reálného bioplynu na Čistírně odpadních vod v Praze byl dosažen maximální výkon 5 m 3 h To však stačí pro ověření principu čištění a výrobu min 5 m 3 /h biometanu. Kompresor byl dále upraven na zpracování biometanu muselo dojít k úpravě vstupu s iltrem a pojistných ventilů tak aby nedocházelo k únikům bioplynu do atmos éry Kompresor dále plnil bioplyn přes vyrovnávací nádrž do membránových modulů u kterých byly měřeny jednotlivé charakteristiky zejména obsah CH4, CO2, vlhkosti, H2S a O2 Měření byla prováděna při různých zapojeních a počtech membránových modulů s proměnným průtokem Dále byl předřazen adsorbér pro eliminaci vlhkosti a síry a byla zkoumán vliv na schopnost separace. ýsledkem těchto měření jsou - nalezení optimálního uspořádání membránových modulů - paralelní

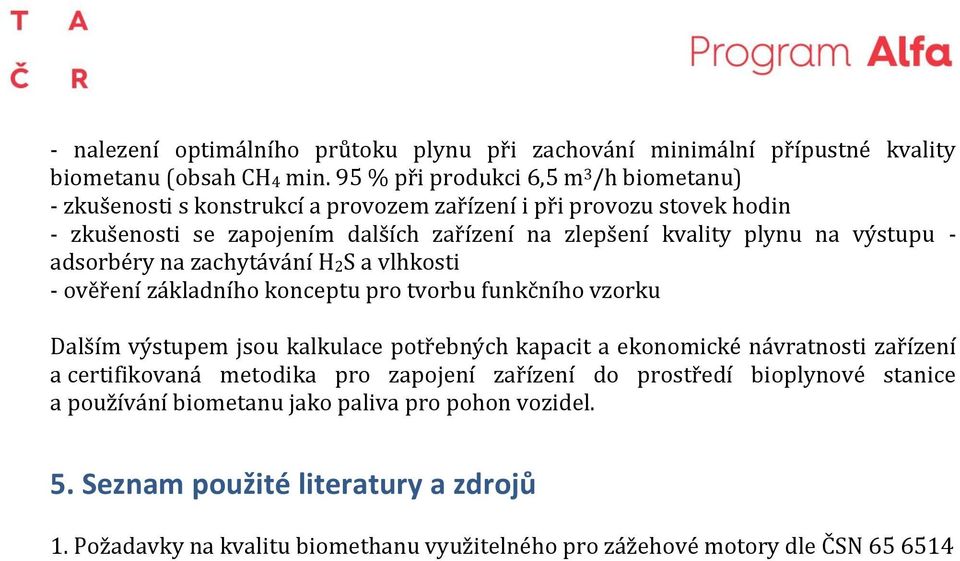

14 - nalezení optimálního průtoku plynu při zachování minimální přípustné kvality biometanu (obsah CH4 min 95 % při produkci 6,5 m 3 /h biometanu) - zkušenosti s konstrukcí a provozem zařízení i při provozu stovek hodin - zkušenosti se zapojením dalších zařízení na zlepšení kvality plynu na výstupu - adsorbéry na zachytávání H2S a vlhkosti - ověření základního konceptu pro tvorbu unkčního vzorku Dalším výstupem jsou kalkulace potřebných kapacit a ekonomické návratnosti zařízení a certi ikovaná metodika pro zapojení zařízení do prostředí bioplynové stanice a používání biometanu jako paliva pro pohon vozidel 5. Seznam použité literatury a zdrojů 1. Požadavky na kvalitu biomethanu využitelného pro zážehové motory dle ČSN
