7 Lekce 1 Úvod Vítejte v kurzu samostudia Solid Edge. Tento kurz je navržen tak, aby vás naučil používat Solid Edge. Kurz je pojat jako samostudium a obsahuje postupy a příklady aktivit, které slouží k procvičení postupů. Kurzy samostudia Solid Edge spse01510 Tvorba skic spse01515 Tvorba základních prvků spse01520 Přesouvání a otáčení ploch spse01525 Práce s vazbami ploch spse01530 Tvorba prvků zakončení spse01535 Tvorba procedurálních prvků spse01536 Modelování synchronních a sekvenčních prvků spse01540 Modelování sestav spse01545 Tvorba detailních výkresů spse01546 Návrh plechových součástí spse01550 Procvičování dovedností s projekty spse01560 Modelování součásti pomocí ploch spse01610 Konstrukce rámů Solid Edge spse01640 Tvorba pole sestavy spse01645 Systémové knihovny sestavy spse01650 Práce s velkými sestavami spse01655 Revize sestav spse01660 Výpisy sestavy spse01665 Nahrazování součástí sestavy spse01670 Modelování v kontextu sestavy spse01680 Kontrolování sestav 1-1

8 Lekce 1 Úvod spse01675 Prvky sestavy spse01680 Kontrola sestavy spse01685 Alternativní sestavy spse01686 Upravitelné součásti a sestavy spse01690 Virtuální komponenty sestavy spse01691 Rozkládání sestav spse01692 Rendrování sestav spse01693 Animování sestav spse01695 Konstrukce potrubí spse01696 Tvorba kabeláže pomocí nástroje Konstrukce kabeláže spse01424 Práce se Solid Edge Embedded Client Zahájení práce se cvičením Toto samostudium začíná tam, kde končí cvičení. Cvičení představují nejrychlejší způsob, jak se seznámit se základy používání Solid Edge. Pokud nemáte se Solid Edge žádné zkušenosti, začněte cvičeními a před zahájením samostudia se seznamte se základy modelování a úpravy součástí. 1-2 Kontrolování sestav spse01680

9 Lekce 2 Kontrola sestav spse01680 Kontrolování sestav 2-1

10 Lekce 2 Kontrola sestav Úvod Solid Edge podporuje různé nástroje pro kontrolu a analýzu sestav. Zde jsou probírány: kinematika, hledání kolizí, senzory, hmotové vlastnosti. 2-2 Kontrolování sestav spse01680

11 Kontrola sestav Cíl Po dokončení této lekce byste měli umět provádět následující úkony: Přiřadit k různým součástem hustoty materiálů a vypočítat těžiště a hmotnost sestavy. Pomocí kinematiky analyzovat a zjistit kolize volných součástí. Zavést senzory, které upozorní, jestliže součást při pohybu porušuje nastavený parametr. spse01680 Kontrolování sestav 2-3

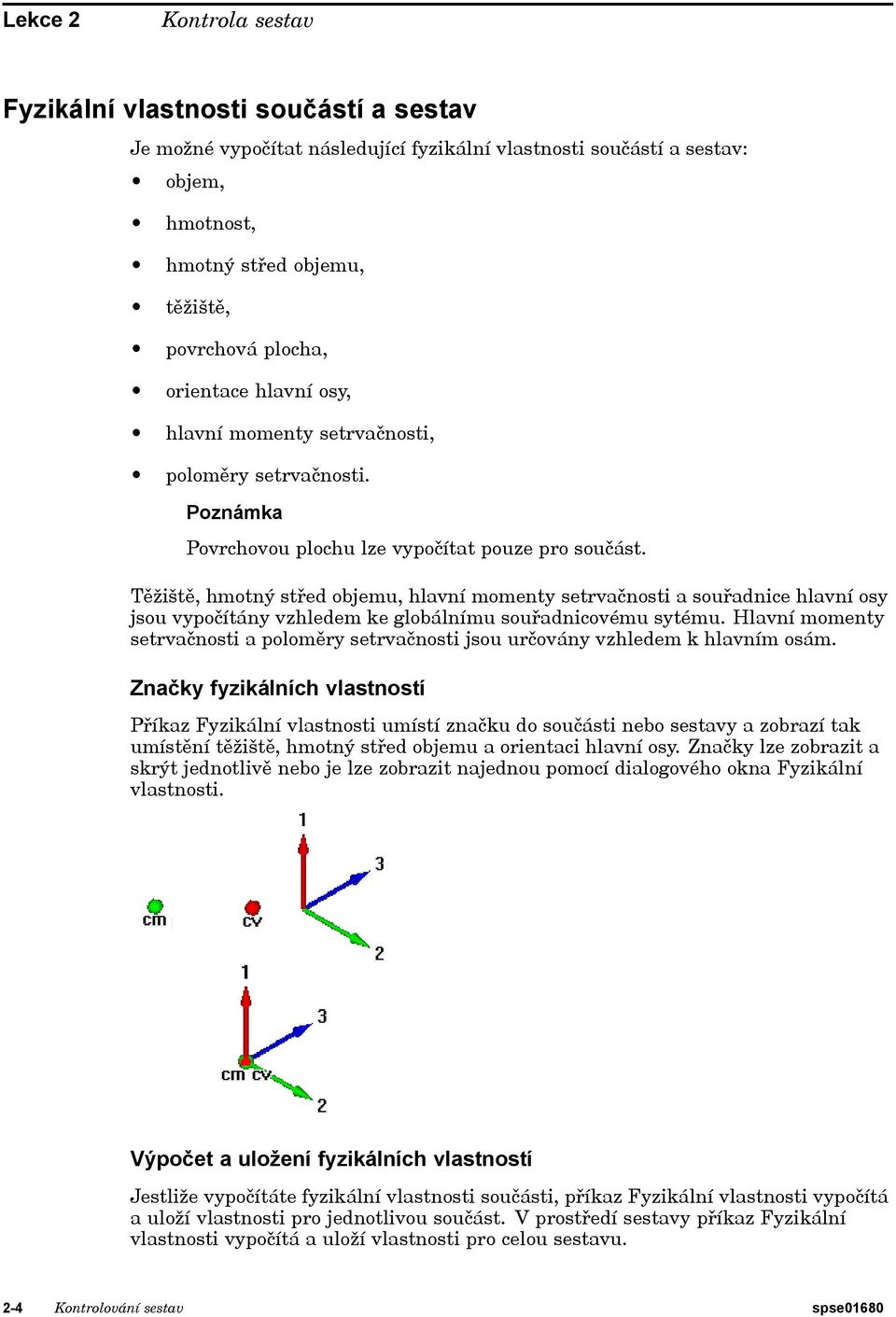

12 Lekce 2 Kontrola sestav Fyzikální vlastnosti součástí a sestav Je možné vypočítat následující fyzikální vlastnosti součástí a sestav: objem, hmotnost, hmotný střed objemu, těžiště, povrchová plocha, orientace hlavní osy, hlavní momenty setrvačnosti, poloměry setrvačnosti. Poznámka Povrchovou plochu lze vypočítat pouze pro součást. Těžiště, hmotný střed objemu, hlavní momenty setrvačnosti a souřadnice hlavní osy jsou vypočítány vzhledem ke globálnímu souřadnicovému sytému. Hlavní momenty setrvačnosti a poloměry setrvačnosti jsou určovány vzhledem k hlavním osám. Značky fyzikálních vlastností Příkaz Fyzikální vlastnosti umístí značku do součásti nebo sestavy a zobrazí tak umístění těžiště, hmotný střed objemu a orientaci hlavní osy. Značky lze zobrazit a skrýt jednotlivě nebo je lze zobrazit najednou pomocí dialogového okna Fyzikální vlastnosti. Výpočet a uložení fyzikálních vlastností Jestliže vypočítáte fyzikální vlastnosti součásti, příkaz Fyzikální vlastnosti vypočítá a uloží vlastnosti pro jednotlivou součást. V prostředí sestavy příkaz Fyzikální vlastnosti vypočítá a uloží vlastnosti pro celou sestavu. 2-4 Kontrolování sestav spse01680

13 Kontrola sestav Chcete-li vypočítat vlastnosti pro část sestavy, můžete vybrat jednotlivé součásti v sestavě před výběrem příkazu. Software umístí značky vlastností označující těžiště, hmotný střed objemu a hlavní směry pro vybranou množinu. Fyzikální vlastnosti vybrané množiny nejsou uloženy se sestavou. Jestliže zavřete dialogové okno Fyzikální vlastnosti, data vlastností pro celou sestavy se znovu uloží. Chcete-li uložit fyzikální vlastnosti vybrané množiny, před zavřením dialogového okna Fyzikální vlastnosti klikněte na tlačítko Uložit jako. Použití souřadnicových systémů Fyzikální vlastnosti můžete vypočítat vzhledem k uživatelským souřadnicovým systémům. Seznam všech uživatelských souřadnicových systémů a vstup pro souřadnicový systém modelového prostoru, který je výchozí, je dostupný v dialogovém okně Fyzikální vlastnosti. Výpočet fyzikálních vlastností vzhledem k uživatelským souřadnicovým systémům ovlivní všechny vlastnosti kromě hmotnosti, objemu a povrchové plochy. Definice hustoty Před výpočtem fyzikálních vlastností součásti nebo svarových housenek v sestavě svařence je třeba určit hustotu součásti nebo svarové housenky. Hustotu součásti můžete definovat na kartě Materiál v dialogovém okně Tabulka materiálů Solid Edge, v dialogovém okně Fyzikální vlastnosti nebo v tabulce materiálů. Tlačítko Změnit v dialogovém okně Fyzikální vlastnosti zobrazí dialogové okno Tabulka materiálů Solid Edge, takže můžete upravit typ materiálu a/nebo hustotu součásti. Pro sestavy svařence můžete definovat hustotu materiálu svarové housenky pomocí příkazu Sestava svařence nebo v tabulce proměnných. Po definování hustoty klikněte na tlačítko Aktualizovat. Je třeba zadat kladnou hodnotu hustoty. Jestliže neurčíte hustotu, Solid Edge použije hustotu nula a zobrazí chybové hlášení: Hodnota hustoty musí být kladné číslo. Poznámka Specifické šablonové soubory materiálu můžete vytvořit definováním materiálu a hustoty v souborech, které používáte jako šablony. V prostředí sestavy software zkontroluje každou součást v sestavě a určí, zda byla hustota definována pro každou součást v prostředí sestavy nebo plechové součásti. Pokud jste neurčili hustotu pro jednotlivou součást, můžete doplnit hodnoty hustoty pro výpočet fyzikálních vlastností součásti. Při uložení dokumentu sestavy, součásti nebo plechové součásti můžete s dokumentem uložit také informace o hustotě. Informace lze později v použít k aktualizaci fyzikálních vlastností. Uživatelské vlastnosti Fyzikální vlastnosti vypočtené softwarem můžete přepsat nastavením možnosti Uživatelské vlastnosti v dialogovém okně Fyzikální vlastnosti v prostředí součásti a plechové součásti. Pokud například znáte hmotnost jednotlivé součásti, můžete hodnotu doplnit a ta bude brána jako vypočtená data. Ale pokud později aktualizujete hodnoty, software znovu přepočítá a přepíše jakékoliv uživatelem spse01680 Kontrolování sestav 2-5

14 Lekce 2 Kontrola sestav definované hodnoty. Fyzikální vlastnosti se neaktualizují pomocí kombinace uživatelem definovaných a systémem vypočtených vlastností. Poznámka Hustota, hmotnost a objem nemohou být nulové. Porušené součásti nebo sestavy Fyzikální vlastnosti nemohou být vypočteny pro součásti s prvky, které nebyly znovu vypočteny správně. V prostředí součásti a plechové součásti můžete použít dialogové okno Pomocník při chybě k určení, které součásti mají prvky, které nebyly znovu vypočteny správně a proč. Aktualizace fyzikálních vlastností Pokud změníte součást nebo sestavu tak, že se změní i její fyzikální vlastnosti, barvy značek fyzikálních vlastností se změní, aby ukázaly, že poslední vypočtené fyzikální vlastnosti nejsou aktuální a je třeba je aktualizovat. Pokud například změníte hustotu materiálu součásti, značka fyzikálních vlastností už nebude aktuální. Pokud přidáte, odeberete nebo upravíte prvek, součást se také změní na neaktuální. Sestava se změní na neaktuální, pokud přidáte nebo odeberete součást sestavy nebo když přidáte nebo odeberete prvky sestavy. V prostředích součásti a plechové součásti můžete nastavit nebo zrušit možnost Aktualizovat při uložení souboru a určit tak, zda se fyzikální vlastnosti automaticky aktualizují při uložení dokumentu. Je také možné aktualizovat fyzikální vlastnosti součásti nebo sestavy výběrem tlačítka Aktualizovat v dialogovém okně Fyzikální vlastnosti. Na dolní straně dialogového okna je zobrazeno hlášení označující, zda jsou fyzikální vlastnosti aktuální nebo neaktuální. Správce fyzikálních vlastností V prostředí sestavy lze pomocí příkazu Správce fyzikálních vlastností zobrazit a upravovat fyzikální vlastnosti všech součástí v aktivní sestavě. Toto může být užitečné, protože můžete zobrazit a upravit fyzikální vlastnosti všech součástí zároveň místo toho, abyste použili jednotlivé dokumenty součástí. Přiřazení fyzikálních vlastností pro synchronizaci s Teamcenterem Pomocí souborů definic přiřazení můžete do databáze, kterou obsahuje Teamcenter, ukládat fyzikální vlastnosti, například hustotu, hmotnost a objem, a zobrazovat či upravovat je v Solid Edge i Teamcenteru. Tato synchronizace umožňuje 2-6 Kontrolování sestav spse01680

15 Kontrola sestav automatickou aktualizaci atributu v jedné aplikaci při změně odpovídajícího atributu v jiné aplikaci. Syntaxi přiřazení atributů a příklady naleznete v Příručce správce k Solid Edge Embedded Client. spse01680 Kontrolování sestav 2-7

16 Lekce 2 Kontrola sestav Cvičení: Výpočet hmotnosti sestavy Přehled Toto cvičení popisuje, jak lze změnit materiály a vypočítat hmotnost a těžiště sestavy. Toto cvičení naleznete v dodatku A. 2-8 Kontrolování sestav spse01680

17 Kontrola sestav Přehled lekce Odpovězte na následující otázky: 1. Jak je v dokumentu součásti nebo plechové součásti definována hustota materiálu? 2. Jak je v dokumentu sestavy definována hustota materiálu? 3. Kde se v dokumentu sestavy počítají poloměry setrvačnosti a kde se zobrazují hodnoty? spse01680 Kontrolování sestav 2-9

18 Lekce 2 Kontrola sestav Odpovědi 1. Jak je v dokumentu součásti nebo plechové součásti definována hustota materiálu? Tabulka materiálů umožňuje definovat materiál a hustotu dokumentu součásti nebo plechové součásti. 2. Jak je v dokumentu sestavy definována hustota materiálu? Správce vlastností zobrazuje a umožňuje úpravy vlastností materiálu u všech komponent sestavy. 3. Kde se v dokumentu sestavy počítají poloměry setrvačnosti a kde se zobrazují hodnoty? Poloměry setrvačnosti se počítají a zobrazují na kartě Hlavní v dialogovém okně Fyzikální vlastnosti Kontrolování sestav spse01680

19 Kontrola sestav Souhrn lekce V tomto cvičení jste se naučili změnit materiál součásti pomocí Správce fyzikálních vlastností a vypočítat hmotové vlastnosti sestavy. spse01680 Kontrolování sestav 2-11

20 Lekce 2 Kontrola sestav Analýza pohybu a hledání kolizí v sestavách Pomocí příkazu Přetáhnout komponentu lze v prostředí sestavy analyzovat pohyby mechanismu a hledat kolize součástí sestavy. Tlačítko Možnosti na panelu příkazu Přetáhnout komponentu zobrazí dialogové okno Možnosti analýzy, ve kterém lze určit možnosti analýzy. Chcete-li při práci s velkými sestavami docílit nejvyššího výkonu, měli byste analýzu omezit na nejmenší možný počet součástí. Možnost Analýza (pouze zobrazené součásti) umožňuje určit, zda se mají analyzovat jen aktivní nebo i neakitní součásti. Ve velkých sestavách můžete aktivovat jen součásti, které chcete analyzovat (tím zvýšíte výkon). Součásti, které nechcete analyzovat, můžete také skrýt. Tyto možnosti se použijí, pokud na panelu příkazu zapnete možnost Pohyby mechanismu. Nastavení možností kolize umožňuje určit, jestli se mají analyzovat jen součásti, které se dotýkají vybrané součásti, nebo všechny součásti, které se pohybují současně s vybranou součástí. Tyto možnosti se použijí, pokud na panelu příkazu zapnete možnost Hledat kolize. Analýza pohybu Možnost Pohyby mechanismu na panelu příkazu umožňuje simulovat pohyb sestavy. Tato možnost najde dotyky součástí a pomocí dočasných vazeb mezi dotýkajícími se součástmi simuluje pohyb. Když vyberete tuto možnost, je nutné vybrat součást a určit typ pohybu a hodnotu. Při použití této možnosti se určené hodnoty Vzdálenost a Úhel použijí přírůstkově místo současně. To umožňuje analyzovat pohyb mechanismu obsahujícího ozubená kola a další typy kluzných nebo přerušovaných spojů Kontrolování sestav spse01680

21 Kontrola sestav Hledání kolizí Možnost Hledat kolize na panelu příkazu umožňuje hledat kolize součástí. Hledání kolizí provedete tažením součásti, čímž simulujete její pohyb v sestavě. Přetahovaná součást musí být schopna pohybu v sestavě nebo být ukotvená. Když je v dialogovém okně Možnosti analýzy zapnutá možnost Vybírat ukotvené komponenty, můžete vybírat jen ukotvené součásti a podsestavy. Pokud součástí nelze pohybovat, můžete pomocí příkazu Vypnout v místní nabídce dočasně vypnout jednu nebo více vazeb sestavy. Když jsou nalezeny kolize, změní se zobrazení a kolidující plochy se zvýrazní. Můžete také určit, aby se tažená součást dočasně zastavila v místě kolize nebo zvukové upozornění. Když pracujete ve stínovaném pohledu a v kolizi se ocitne skrytá plocha, neuvidíte, že se tato plocha zvýraznila. Chcete-li, aby tyto plochy byly vidět, nastavte pohled na Skryté hrany. Poznámka Aktuální úroveň zoomu ovlivňuje přesnost hledání kolizí. Pro přesnější výsledky přibližte blíže oblasti, kde jsou očekávány kolize. spse01680 Kontrolování sestav 2-13

22 Lekce 2 Kontrola sestav Měření vzdálenosti a plochy Vzdálenost nebo plochu můžete měřit i tehdy, když zrovna pracujete na jiném úkolu. Pomocí příkazu Vlastnosti v nabídce Aplikace můžete nastavit jednotky pro měření vzdáleností a ploch. Měření vzdáleností ve 2D V prostředí výkresu je možné měřit vzdálenosti pomocí příkazu Změřit vzdálenost. Tyto příkazy měří lineární vzdálenosti nebo kumulativní lineární vzdálenosti podél série bodů. První bod, na který kliknete, určuje počátek měření (A). Potom lze výběrem klíčového bodu zobrazit vzdálenost mezi ním a počátkem a také složkovou vzdálenost podél každé hlavní osy (B). Kliknutím na klíčový bod jej přidáte do skupiny bodů pro měření. Pomocí výběru dalšího bodu je možné zobrazit novou lineární vzdálenost a složky (C) nebo kliknutím zobrazit vzdálenost mezi dvěma posledními body a celkovou kumulativní vzdálenost od počátku po poslední bod (D). Kliknutím pravým tlačítkem se příkaz restartuje Kontrolování sestav spse01680

23 Kontrola sestav Měření vzdáleností a úhlů ve 3D V prostředích součásti, plechové součásti a sestavy měří příkaz Změřit vzdálenost lineární vzdálenosti. První bod, na který kliknete, určuje počátek měření (A). Potom se výběrem libovolného klíčového bodu (B) zobraz dialogové okno Změřit vzdálenost zobrazující typ vybraného klíčového bodu, skutečnou vzdálenost, zdánlivou vzdálenost v okně a složkovou vzdálenost podél každé hlavní osy. V prostředích součásti, plechové součásti a sestavy měří příkaz Změřit úhel úhly. Měřit lze mezi dvěma libovolnými rovinami nebo třemi libovolnými body. Měření minimálních vzdáleností V prostředích součásti, plechové součásti a sestavy je možné pomocí příkazu Změřit minimální vzdálenost měřit minimální vzdálenost mezi libovolnými dvěma objekty nebo klíčovými body. Pomocí možnosti Typ výběru na panelu příkazu Minimální vzdálenost lze filtrovat typy objektů, které chcete vybrat. Při práci v sestavě lze také pomocí možnosti Aktivovat součást aktivovat součásti, které budete chtít měřit. Měření kolmých vzdáleností V prostředích součásti, plechové součásti a sestavy je možné pomocí příkazu Změřit kolmou vzdálenost měřit kolmé vzdálenosti mezi rovinným objektem nebo čárou a klíčovým bodem. Pomocí možnosti Typy objektů na panelu příkazu Změřit kolmou vzdálenost lze filtrovat, který typ objektů chcete vybrat. Pomocí možnosti Klíčový bod můžete určit typ klíčového bodu, který chcete při měření vzdálenosti vybrat. Pomocí možnosti Souřadnicový systém je možné vybrat uživatelem zadaný souřadnicový systém a pomocí něj definovat jeden z bodů. Pokud použijete souřadnicový systém, budou se vrácené hodnoty vztahovat k zadanému souřadnicovému systému. Při práci v sestavě lze také pomocí možnosti Aktivovat součást aktivovat součásti, které budete chtít měřit. spse01680 Kontrolování sestav 2-15

24 Lekce 2 Kontrola sestav Měření ploch Příkaz Změřit plochu, dostupný pouze v prostředí výkresu a v 2D profilech a skicách, měří plochu uvnitř uzavřené hranice (A). Kliknutím s klávesou Shift na objekty lze měřit kumulativní plochu uvnitř více uzavřených hranic. Při každém kliknutí se zobrazí plocha posledního objektu spolu s celkovou plochou. Kliknutím na další objekt bez klávesy Shift restartujete příkaz. Měření délek Příkaz Změřit celkovou délku měří kumulativní délku vybrané sady 2D geometrie. Automatické měření Vedle jednotlivých příkazů pro vzdálenost, plochu, délku a úhel lze také ve 3D prostředích pomocí příkazu Inteligentní měření provádět měření automaticky podle výběru: Výběrem jednoho 2D nebo 3D objektu změříte jeho délku, úhel nebo poloměr. Výběrem dvou nebo více 2D nebo 3D objektů změříte vzdálenost nebo úhel mezi nimi. Příkaz Inteligentní měření funguje jako příkaz Chytrá kóta s tím rozdílem, že nevkládá kóty. Kopírování hodnot měření Stisknutím klávesové zkratky Ctrl+C můžete kopírovat zvýrazněnou hodnotu měření do schránky. Potom je možné použít zkopírovanou hodnotu jako zadání pro další příkaz. Vložením zkopírované hodnoty na panel příkazu Čára například můžete definovat délku čáry. Stisknutím klávesy Tab zvýrazníte jinou hodnotu Kontrolování sestav spse01680

25 Kontrola sestav Měření geometrie ve výkresovém pohledu Při měření geometrie modelu ve výkresovém pohledu nebo při měření vzdáleností mezi hranami modelu ve dvou výkresových pohledech je možné zaškrtnutím políčka Použít měřítko výkresového pohledu na panelu příkazu určit, že se naměřená hodnota zobrazí pomocí ekvivalentu vzdálenosti modelu. V případě potřeby můžete použít uživatelskou hodnotu měřítka, a to výběrem v seznamu Měřítko na panelu příkazu. Poznámka Pomocí karty Obecné (dialogové okno Vlastnosti výkresového pohledu) lze zobrazit měřítko výkresového pohledu. Uživatelské hodnoty měřítka jsou definovány v sekci Drawing View Scales souboru Custom.xml ve složce Program aplikace Solid Edge. Další informace najdete v tématu Přidání vlastních měřítek výkresového pohledu do Solid Edge. spse01680 Kontrolování sestav 2-17

26 Lekce 2 Kontrola sestav Příkaz Přetáhnout komponentu Posunuje nebo otáčí součásti v sestavě. Přesouvaná součást musí být ukotvená nebo ne plně určena. Pomocí tohoto příkazu lze provádět následující úkony: Dynamická změna polohy součástí podél os X, Y nebo Z. Analýza pohybů v mechanismu. Hledání kolizí mezi součástmi. Vazba použitá na součást zabraňuje pohybu podél osy, jejíž pozice je určena vazbou. Součástí lze pohybovat pouze v podkótovaném směru. Pomocí příkazu Vypnout v místní nabídce lze dočasně vypnout jednu nebo více vazeb sestavy a umožnit tak součásti pohyb. Když je v dialogovém okně Možnosti analýzy zapnutá možnost Vybírat ukotvené komponenty, můžete vybírat jen ukotvené součásti a podsestavy. Po výběru součásti, kterou chcete přesunout je možné pomocí možností na panelu příkazu zadat požadovaný typ přesunu. Například lze kliknout na tlačítko Přesunout, přesunout ukazatel myši nad jednu z hlavních os a přetáhnout součást do nové pozice. Kliknutím pravým tlačítkem lze příkaz znovu spustit. Poznámka Součásti tvořící pole se neúčastní detekce kolizí ani analýzy pohybů. Když pomocí příkazu Přetáhnout komponentu přesouváte nastavitelnou součást, jsou vazby sestavy umisťující nastavitelnou součást dočasně vypnuty. Když dokončíte cyklus přesunutí, vazby se znovu použijí. Pokud je definovaný přesun v rozporu se strukturou vazeb nastavitelné součásti, vrátí se nastavitelná součást do své původní pozice nebo do pozice, která je v souladu se strukturou vazeb Kontrolování sestav spse01680

27 Kontrola sestav Cvičení: Analýza pohybu Přehled Toto cvičení popisuje, jak pomocí kinematiky analyzovat kolize pohyblivých součástí. Toto cvičení naleznete v dodatku B. spse01680 Kontrolování sestav 2-19

28 Lekce 2 Kontrola sestav Přehled lekce Odpovězte na následující otázky: 1. Co je Simply Motion? 2. Jak lze zjistit počáteční bod kolize mezi pohybujícími se součástmi? 3. Jak lze po zjištění kolize omezit rozsah pohybu, aby ke kolizi nedocházelo? 2-20 Kontrolování sestav spse01680

29 Kontrola sestav Odpovědi 1. Co je Simply Motion? Prostředí kinematiky umožňuje provádět simulace pohybu v sestavách Solid Edge. Vytváří se v něm pohyblivé součásti a simulace pohybů přímo z vazeb sestavy. Další spojení, pružiny a generátory pohybu lze přidat pomocí rozhraní podobného průvodci. Prostředí kinematiky obsahuje engine pro 3D dynamické pohyby, který umožňuje simulaci problému složitějších než jednoduché problémy spojení nebo kinematiky. Výsledky simulace lze použít ke generování animací pohyblivé sestavy nebo ke kontrole kolizí při pohybu sestavy v plném rozsahu simulovaného pohybu Prostředí kinematiky je součástí balíku Dynamic Designer od společnosti Design Simulation Technologies. Modul Simply Motion je do Solid Edge zahrnut bezplatně. Upgrade na Dynamic Designer si můžete zakoupit u společnosti Design Simulation Technologies. 2. Jak lze zjistit počáteční bod kolize mezi pohybujícími se součástmi? Na kartě Kolize v modulu Simply Motion je možné analyzovat a zobrazit, kde se vyskytuje počáteční kolize. Kolize lze také zkontrolovat pomocí příkazu Přetáhnout komponentu. 3. Jak lze po zjištění kolize omezit rozsah pohybu, aby ke kolizi nedocházelo? Hodnoty odsazení rozsahu lze nastavit pro platné vazby sestavy. spse01680 Kontrolování sestav 2-21

30 Lekce 2 Kontrola sestav Souhrn lekce V této lekci jste se naučili používat příkaz Kinematika k analýze pohybu jednoduchého spojení. Nepohyblivé součásti byly ukotveny a pohyblivé součásti neměly žádnou vazbu ve směru pohybu. Po spuštění pohybu byla detekována a změřena kolize Kontrolování sestav spse01680

31 Kontrola sestav Senzory Při vytváření součástí a je často třeba sledovat kritické parametry návrhu. Například při navrhování pláště nebo krytu, který obklopuje rotační součást, je potřeba zachovat dostatečnou vůli pro provoz zařízení uvnitř krytu. K definování a zachování sledování parametrů návrhu součástí a sestav můžete použít kartu Senzory ve stromu modelu. Definovat lze následující typy senzorů: senzory minimální vzdálenosti, senzory obecné proměnné, senzory plechové součásti, senzory povrchové plochy, uživatelské senzory. Tvorba senzoru I když existuje několik typů senzorů, při vytváření každého senzoru postupujte následovně: 1. Ve stromu modelu vyberte na kartě Senzory požadovaný typ senzoru. 2. Definujte, co chcete v návrhu sledovat. 3. Definujte provozní omezení pro senzor. Všechny senzory definované v dokumentu se zobrazí ve stromu modelu na kartě Senzory, kde lze provádět i jejich správu. Senzory minimální vzdálenosti Senzory minimální vzdálenosti se používají ke sledování minimální vzdálenosti mezi dvěma objekty. Například můžete sledovat minimální vzdálenost mezi dvěma plochami součásti v sestavě. Senzor minimální vzdálenosti definujte stejným způsobem, jako při měření vzdálenosti mezi dvěma objekty pomocí příkazu Minimální vzdálenost. Jestliže kliknete na tlačítko Senzor minimální vzdálenosti na kartě Senzory, zobrazí se panel příkazu Minimální vzdálenost, kde můžete vybrat dva objekty, mezi kterými chcete změřit vzdálenost. Po výběru dvou objektů se v poli Změřit vzdálenost zobrazí hodnota aktuální minimální vzdálenosti. Jestliže na panelu příkazu kliknete na tlačítko Zavřít, zobrazí se dialogové okno Parametry senzoru (minimální vzdálenost), ve kterém můžete definovat parametry senzoru, například název senzoru, typ zobrazení, hodnota prahu, rozsah senzoru atd. Jestliže kliknete na tlačítko OK, nový senzor se zobrazí na kartě Senzory. Senzory obecné proměnné Senzory obecné proměnné slouží ke sledování proměnných, například řídících nebo řízených kót. Chcete-li vytvořit senzor obecné proměnné, na kartě Senzory klikněte spse01680 Kontrolování sestav 2-23

32 Lekce 2 Kontrola sestav na tlačítko Senzor proměnné a potom vyberte požadovanou proměnnou v tabulce proměnných. Jestliže v dialogovém okně Parametry senzoru (proměnná) kliknete na tlačítko Přidat proměnnou, hodnota proměnné se přidá do pole Aktuální hodnota. Potom můžete definovat zbývající parametry senzorů. Senzory plechové součásti Senzory plechové součásti slouží ke sledování parametrů návrhu, například minimální vzdálenosti mezi jednotlivými prvky plechové součásti a hranami součásti. Můžete si vytvořit vlastní senzor plechové součásti ze skici nebo vybrat senzor ze seznamu předdefinovaných příkladů. Senzory plechové součásti jsou dostupné jen v dokumentech plechové součásti. Chcete-li vytvořit senzor plechové součásti, klikněte na kartě Senzory na tlačítko Senzor plechové součásti a potom pomocí panel příkazu Senzor plechové součásti definujte množiny ploch a hran, které chcete sledovat. Pokud kliknete na tlačítko Dokončit, zobrazí se dialogové okno Parametry senzoru (plechová součást), kde můžete definovat zbývající parametry senzoru. Poznámka Senzory plechové součásti nejsou dostupné v 64bitových systémech. Senzory povrchové plochy Senzor povrchové plochy můžete použít k monitorování plochy nebo množiny ploch. Je možné monitorovat kladné i záporné povrchové plochy. Senzory záporné povrchové plochy sledují "díry" nebo vnitřní hranice v ploše. Uplatní se například pokud budete sledovat celkovou plochu skupiny ventilačních otvorů nebo vyříznutí v ploše. Na panelu příkazu Senzor plochy můžete definovat plochy, které chcete sledovat pomocí senzoru. Pokud kliknete na panelu příkazu na tlačítko Potvrdit (zaškrtnutí), zobrazí se dialogové okno Parametry senzoru (povrch), kde můžete definovat zbývající parametry senzoru. Tento typ senzoru je dostupný pouze pro dokumenty součásti a plechové součásti. Uživatelské senzory K monitorování číselného výsledku počítaného uživatelským programem můžete použít uživatelský senzor. Například můžete vytvořit uživatelský program, který přiřadí výrobní cenu každému typu prvku použitému pro vytvoření součástí plechové součásti. Program potom bude sledovat prvky součásti a vypočítá cenu celého modelu. Po kliknutí na tlačítko Vlastní senzor se zobrazí dialogové okno Vlastní senzor DLL, ve kterém můžete určit knihovnu DLL a požadovanou uživatelskou funkci. Po definování funkce DLL a vlastní funkce klikněte na tlačítko OK zobrazí se dialogové okno Parametry senzoru, kde můžete definovat parametry senzoru. Poznámka Další informace o použití uživatelských senzorů naleznete v souboru readme.doc, který je umístěn ve složce Solid Edge\Custom\CustomSensor Kontrolování sestav spse01680

33 Kontrola sestav Upozornění senzorů Jakmile změna modelu přesáhne určenou hodnotu prahu senzoru, zobrazí se na kartě Senzory zvláštní symbol upozornění a v pravém horním rohu grafického okna se zobrazí upozornění na neplatnou hodnotu. Symbol neplatné hodnoty Na kartě Senzory: V grafickém okně: Jakmile odstraníte jeden z objektů, které senzor sleduje, zobrazí se symbol upozornění. Symbol upozornění Na kartě Senzory: V grafickém okně: Pokud je v pravém horním rohu grafického okna zobrazen symbol upozornění, můžete kliknutím na něj reagovat na dané upozornění. Tím zobrazíte Asistent senzoru, který obsahuje odkazy na všechny neplatné hodnoty senzoru a upozornění v dokumentu. Asistent senzoru a upozorňování v grafickém okně můžete zapnout nebo vypnout pomocí možnosti Zobrazit indikátor senzoru na kartě Pomocníci v dialogovém okně Možnosti Solid Edge. Tím neovlivníte samotnou funkčnost senzorů. Další informace o Asistentu senzoru naleznete v tématu Reakce na upozornění senzoru. spse01680 Kontrolování sestav 2-25

34 Lekce 2 Kontrola sestav Cvičení: Tvorba senzoru Přehled Po dokončení tohoto cvičení budete umět vytvořit senzor vzdálenosti sledující pohyb jednoduchého pákového spojení. Toto cvičení naleznete v dodatku C Kontrolování sestav spse01680

35 Kontrola sestav Přehled lekce Odpovězte na následující otázky: 1. Jmenujte tři typy senzorů. 2. Je rozhraní pro senzory karta ve stromu modelu? 3. Jak lze zjistit, že byl senzor porušen? spse01680 Kontrolování sestav 2-27

36 Lekce 2 Kontrola sestav Odpovědi 1. Jmenujte tři typy senzorů. Typy senzorů jsou: a. Senzor minimální vzdálenosti b. senzory obecné proměnné, c. senzory povrchové plochy, Lze vytvořit vlastní senzory a senzory specifické pro plechovou součást. 2. Je rozhraní pro senzory karta ve stromu modelu? Je karta Senzory umístěna ve stromu modelu? 3. Jak lze zjistit, že byl senzor porušen? Zobrazí se ikona upozornění. Tuto funkci je nutné zapnout v dialogovém okně Možnosti Solid Edge > karta Pomocníci Kontrolování sestav spse01680

37 Kontrola sestav Souhrn lekce V této lekci jste se naučili vytvářet senzory vzdálenosti a nastavit platný rozsah pohybu. Parametry senzoru vzdálenosti byly nastaveny tak, aby bylo zobrazeno upozornění, pokud pohyb mechanismu přesáhne povolený rozsah. spse01680 Kontrolování sestav 2-29

38 Lekce 2 Kontrola sestav Hledání kolizí u součástí Solid Edge umožňuje hledat kolize mezi součástmi v sestavách pomocí příkazu Kontrola kolizí na kartě Kontrola. Tvorba sady součástí Aby bylo možné spustit analýzu kolizí, je třeba vytvořit jednu nebo dvě sady součástí. Sada součástí většinou obsahuje mnoho součástí, každá sada však může obsahovat libovolný počet součástí. Pokud má sada součástí obsahovat všechny součásti v podsestavě, je možné vybrat podsestavu pomocí karty Strom modelu. Poznámka Vybranou sadu je také možné definovat pomocí dotazu na kartě Výběrové nástroje ve stromu modelu. Kontrola kolizí v sadě součástí V průběhu analýzy kolizí je možné kontrolovat součásti následujícími způsoby: všechny součásti první sady proti všem součástem druhé sady, všechny součásti první sady proti všem ostatním součástem v aktivní sestavě, všechny součásti první sady proti všem aktuálně zobrazeným součástem, všechny součásti první sady navzájem. Pokud nevyberete jinou možnost, použije software první možnost, kontrolu všech součásti první sady proti všem součástem druhé sady Kontrolování sestav spse01680

39 Kontrola sestav Kolize a prvky se závity Pomocí možností na kartě Možnosti (dialogové okno Možnosti kolizí) je možné nastavit, zda se mají kontrolovat kolize šroubových spojů. Kontrola kolizí může vypsat nebo ignorovat kolize, kdy závitová část šroubu koliduje s dírou bez závitu v součásti umístěné proti sobě. Například můžete chtít ignorovat kolize v případě, že používáte samořezný šroub v díře bez závitu, ale budete chtít vypsat kolize, pokud normalizovaný šroub přesahuje hloubku závitu v součásti se závitem umístěné proti sobě. Možnost Ignorovat kolize samořezných šroubů s děrami bez závitů vám umožňuje nastavit, zda je v těchto situacích kolize nalezena. Kontrola kolizí může tak vypsat nebo ignorovat kolize mezi válcem se závitem a dírou se závitem se shodnými jmenovitými průměry. Když nastavíte možnost Ignorovat kolize závitových spojení, kolize nebude nalezena, pokud neodpovídá stoupání závitu šroubu a díry se závitem a přitom mají stejné jmenovité průměry. Analýza výsledků Před spuštěním analýzy kolizí je možné nastavit možnosti pro analyzování výsledků. K dispozici jsou následující způsoby: zápis výpisu do textového souboru, zobrazení kolidujících objemů, uložení kolidujících objemů jako součástí, zvýraznění kolidujících součástí, zeslabení zobrazení součástí, které nekolidují, skrytí součástí, které nebyly vybrány pro kontrolu kolizí. Pokud nejsou v průběhu analýzy kolizí nalezeny žádné kolize, software zobrazí zprávu o tom, že nebyly nalezeny žádné kolize. spse01680 Kontrolování sestav 2-31

40 Lekce 2 Kontrola sestav Cvičení: Kontrola kolizí Přehled V tomto cvičení se naučíte: Pomocí kontroly kolizí a měřících nástrojů zjistit, kde dochází ke kolizím mezi součástmi. Úpravou tvaru součásti opravit kolidující součást. Upravit vazby součásti. Toto cvičení naleznete v dodatku D Kontrolování sestav spse01680

41 Kontrola sestav Přehled lekce Odpovězte na následující otázky: 1. Jak lze zjistit kolizi poté, co vyberete sadu komponent sestavy? 2. Jaké možnosti pro analýzu kolize existují po jejím zjištění? spse01680 Kontrolování sestav 2-33

42 Lekce 2 Kontrola sestav Odpovědi 1. Jak lze zjistit kolizi poté, co vyberete sadu komponent sestavy? Možnosti jsou: a. Výběrová sada 2 b. Všechny ostatní součásti v sestavě c. Aktuálně viditelné součásti d. Sobě 2. Jaké možnosti pro analýzu kolize existují po jejím zjištění? Možnosti jsou: a. Generovat výpis b. Vytvořte kolidující tělesa a zobrazte je nebo je uložte jako součást. c. Skrýt součásti mimo výběrové sady d. Zvýraznit kolizní součásti e. Vypnout součásti bez kolize f. Skrýt součásti bez kolize g. Ignorovat kolize závitových spojení h. Ignorovat kolize samořezných šroubů s děrami bez závitů 2-34 Kontrolování sestav spse01680

43 Kontrola sestav Souhrn lekce V tomto cvičení jste se naučili hledat kolize mezi součástmi a podsestavami. Naučili jste se určit přesah kolize a udělat změny potřebné k opravě kolize. spse01680 Kontrolování sestav 2-35
