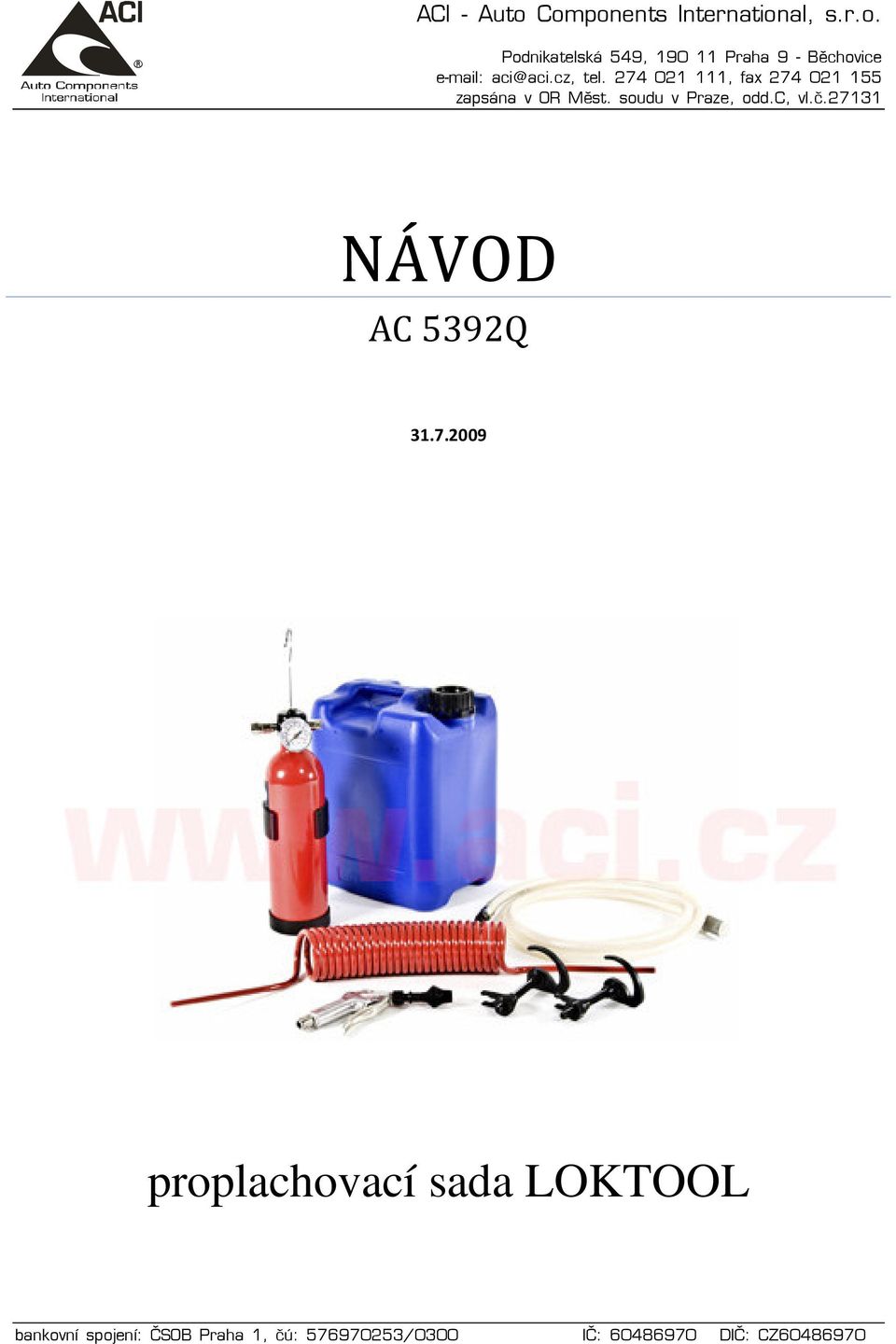

1 NÁVOD AC 5392Q proplachovací sada LOKTOOL

2 Popis produktu: Tato proplachovací sada se používá k proplachování systému klimatizace po poškození kompresoru, nehody apod. Proplachovací sada je vyrobena pro napojení na stlačený vzduch. Technické údaje: Tlak vzduchu: minimum 4,5 bar maximum 6,5 bar NÁVOD důležité informace o bezpečnosti Používejte pouze roztok určený pro tento přístroj, aby nedošlo k poškození. Přístroj nebude fungovat, pokud nebude naplněn roztokem. Při větším znečištění roztoku ho již nepoužívejte. Nepoužívejte obyčejnou vodu. Při proplachování systému klimatizace MUSÍ BÝT VYMONTOVÁN ZE SYSTÉMU KOMPRESOR, SUŠIČ, EXPANZNÍ VENTIL NEBO ORIFICE. Před započetím práce přečíst návod. Hnací plyn musí být filtrován.

3 1) příprava přístroje Před započetím práce pročtěte pozorně bezpečnostní upozornění v konci tohoto návodu. Připojte v bodě 7 na tlakové láhvi přívod vzduchu nebo dusíku. Spojte hadici 10 s výstupem na láhvi 9, který je opatřen rychlospojkou. Vložte filtr 18 do kanystru 17. Zavěšte tlakovou láhev za hák 5 nebo ji přidělejte na zeď, nikdy ji nenechávejte volně na podložce. NIKDY JI NEDRŽTE V RUCE. 2) připojení k okruhu klimatizace Připojení k okruhu klimatizace provádíme pomocí svorek a to vždy pečlivě a důsledně. Doporučujeme provádět proplach vždy jedné části okruhu po druhé v místech odpojení kompresoru, sušiče, expanzního ventilu nebo orifice. 3) Postup proplachování Po připojení jste připraveni provést proplach. a) Čistící roztok nalijeme do láhve 1 (cca ½ objemu nádoby) horní část hliníkové láhve je na závit se standardním stoupáním. b) Láhev uzavřeme. c) Hadici s mechanickým filtrem vložíme do kanystru, tak abychom zachytili nečistoty a roztok ze systému. d) Otevřeme ventil tlakového vzduchu (dusíku). e) Upravíme tlak na hodnotu mezi 4,5 6,5baru, při vyšším tlaku může dojít k poškození zařízení. f) Pomocí pistole vpouštíme do systému klimatizace roztok. g) V této fázi probíhá proplach systému. h) Pokud ze systému budou vytékat nečistoty i po ukončení proplachování, které je ukončeno vypotřebováním roztoku z tlakové láhve, celý proces zopakujeme.

4 4) Ukončení proplachování Po vyčištění klimatizačního systému uzavřeme přívod plynu do tlakové láhve, nadále pistolí vpouštíme do systému klimatizace zbytkový tlak, tak abychom vyrovnali tento s tlakem okolním. Celou proplachovací sadu odpojíme od klimatizačního systému a odpadní roztok při silném znečištění ekologicky zlikvidujeme. Doporučený produkt: AC 5393Q proplachovací kapalina MAXIFLUSH (5l)

5 Obsah balení: 1- tlaková láhev z hliníku 2- plastový držák k upevnění na zeď 3- plastové hmoždinky nejsou obsaženy v tomto balení 4- horní část tlakové láhve 5- hák k uchycení 6- odvzdušňovací ventil 7- přívod vzduchu 8- tlakový manometr 9- výstup z tlakové láhve 10- pružná hadice 11- pistole 12- gumový kónus (vstup) 13- svorka (vstup) 14- gumový kónus (výstup) 15- svorka (výstup) 16- výstupní hadice 17- kanystr 18- filtr mechanických nečistot 19- uzávěr kanystru 20- přepravní nádoba

6 5) Obrazová příloha

7

8
