STAVEBNÍ ÚPRAVY UBYTOVNY Č.P. 10 V ULICI PRAŽSKÁ V MIMONI - STATICKÉ ZAJIŠTĚNÍ STROPNÍ KONSTRUKCE. Dokumentace pro vydání stavebního povolení

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "STAVEBNÍ ÚPRAVY UBYTOVNY Č.P. 10 V ULICI PRAŽSKÁ V MIMONI - STATICKÉ ZAJIŠTĚNÍ STROPNÍ KONSTRUKCE. Dokumentace pro vydání stavebního povolení"

Transkript

1 Obsah: 1 Název akce 2 Identifikační údaje 2 1.Úvod 3 2.Posouzení a návrh konstrukce 3 3.Doporučení 6 4.Upozornění 7 5.Podklady 7 1/1

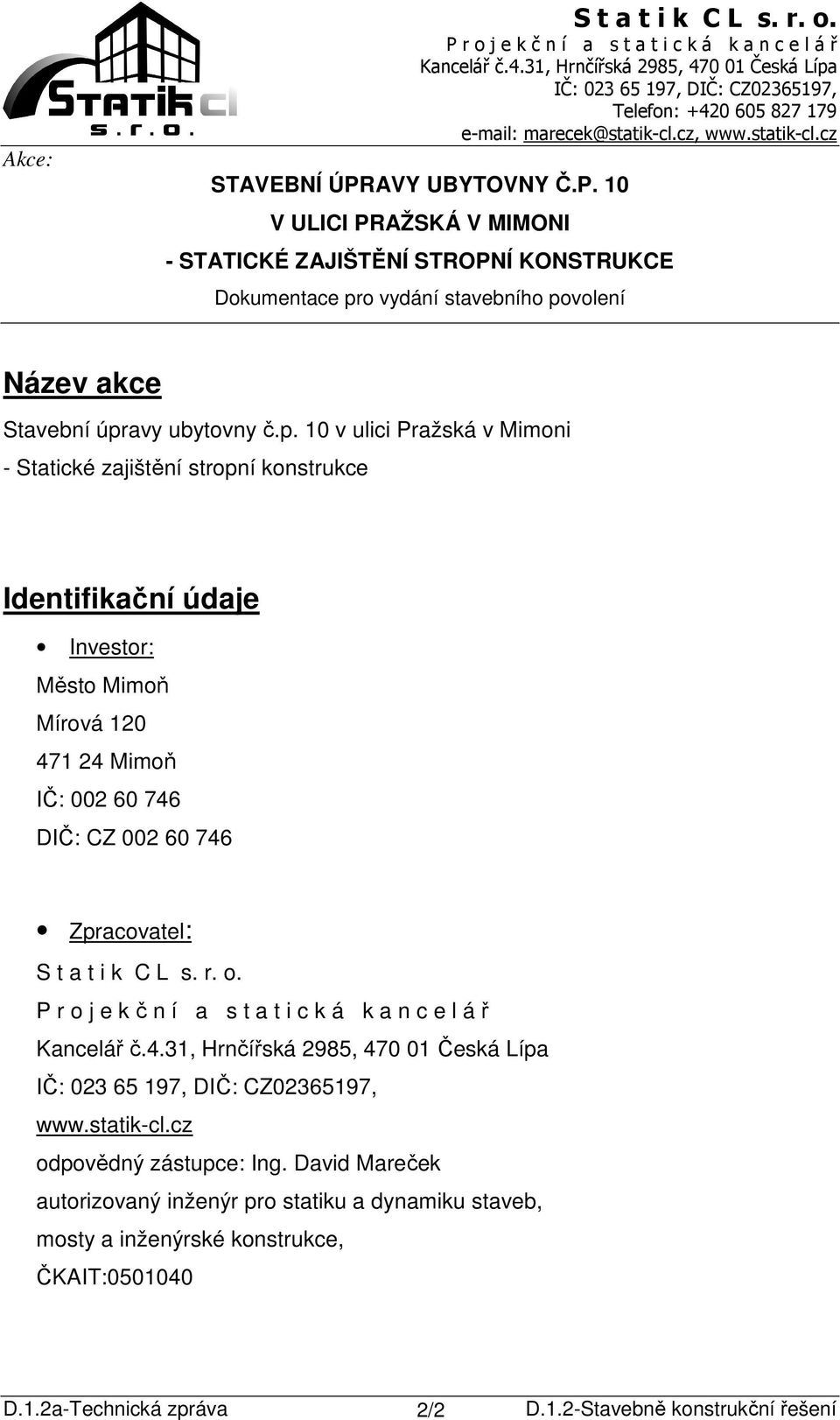

2 Název akce Stavební úpravy ubytovny č.p. 10 v ulici Pražská v Mimoni - Statické zajištění stropní konstrukce Identifikační údaje Investor: Město Mimoň Mírová Mimoň IČ: DIČ: CZ Zpracovatel: odpovědný zástupce: Ing. David Mareček autorizovaný inženýr pro statiku a dynamiku staveb, mosty a inženýrské konstrukce, ČKAIT: /2

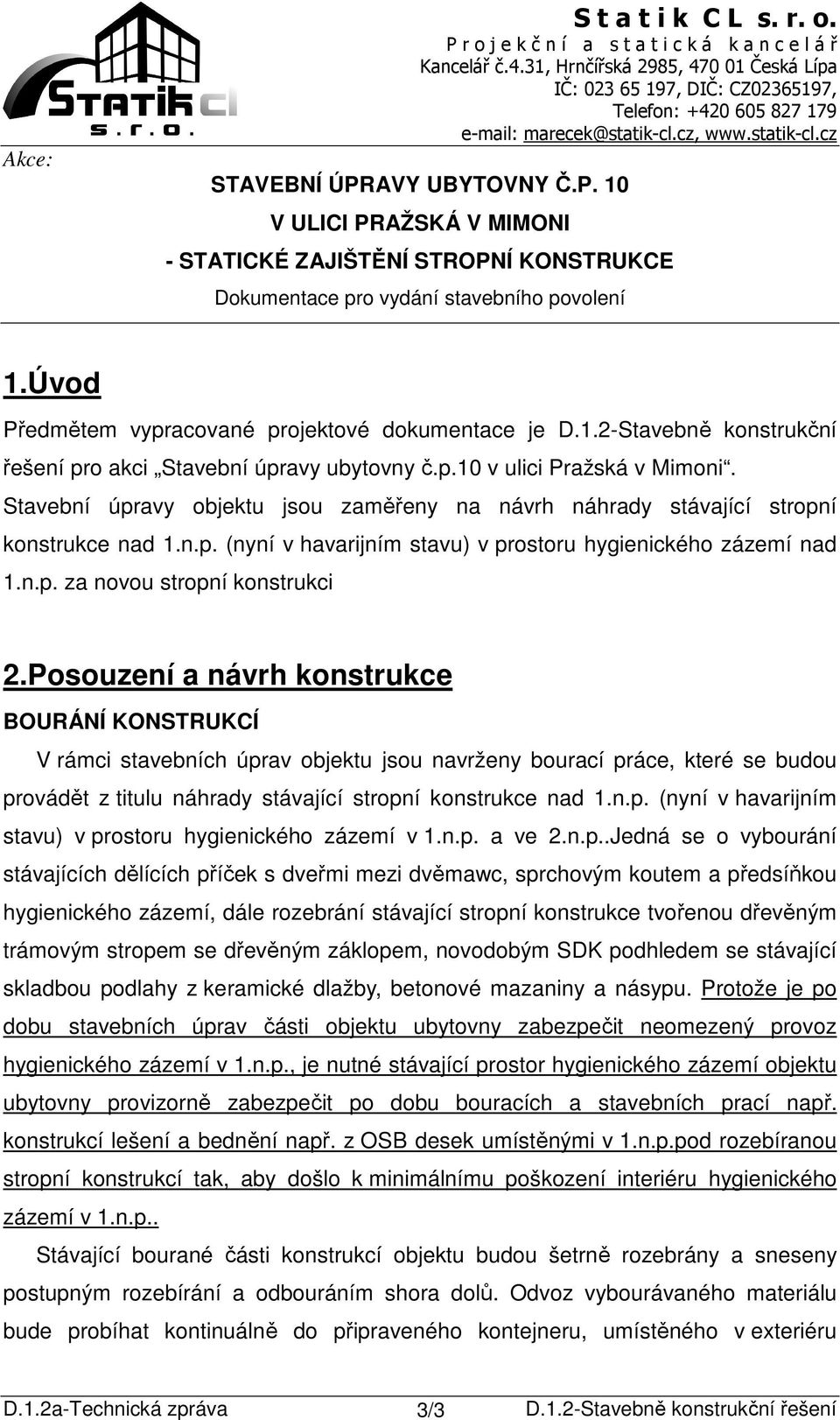

3 1.Úvod Předmětem vypracované projektové dokumentace je D.1.2-Stavebně konstrukční řešení pro akci Stavební úpravy ubytovny č.p.10 v ulici Pražská v Mimoni. Stavební úpravy objektu jsou zaměřeny na návrh náhrady stávající stropní konstrukce nad 1.n.p. (nyní v havarijním stavu) v prostoru hygienického zázemí nad 1.n.p. za novou stropní konstrukci 2.Posouzení a návrh konstrukce BOURÁNÍ KONSTRUKCÍ V rámci stavebních úprav objektu jsou navrženy bourací práce, které se budou provádět z titulu náhrady stávající stropní konstrukce nad 1.n.p. (nyní v havarijním stavu) v prostoru hygienického zázemí v 1.n.p. a ve 2.n.p..Jedná se o vybourání stávajících dělících příček s dveřmi mezi dvěmawc, sprchovým koutem a předsíňkou hygienického zázemí, dále rozebrání stávající stropní konstrukce tvořenou dřevěným trámovým stropem se dřevěným záklopem, novodobým SDK podhledem se stávající skladbou podlahy z keramické dlažby, betonové mazaniny a násypu. Protože je po dobu stavebních úprav části objektu ubytovny zabezpečit neomezený provoz hygienického zázemí v 1.n.p., je nutné stávající prostor hygienického zázemí objektu ubytovny provizorně zabezpečit po dobu bouracích a stavebních prací např. konstrukcí lešení a bednění např. z OSB desek umístěnými v 1.n.p.pod rozebíranou stropní konstrukcí tak, aby došlo k minimálnímu poškození interiéru hygienického zázemí v 1.n.p.. Stávající bourané části konstrukcí objektu budou šetrně rozebrány a sneseny postupným rozebírání a odbouráním shora dolů. Odvoz vybourávaného materiálu bude probíhat kontinuálně do připraveného kontejneru, umístěného v exteriéru 3/3

4 budovy. Žádné nahromaděné kupy stavebního rumu nebudou na podlahách, stropech umístěny z titulu bezpečnosti i s ohledem na únosnost a použitelnost stávajících stropních konstrukcí objektu.realizaci bouracích prací je nutné provádět pod vedením nebo v koordinaci se statikem nebo odborným technickým dozorem investora! Před zahájením realizace bouracích prací bude provedeno ověření všech stávajících konstrukcí svislých konstrukcí stěn, vodorovných konstrukcí stropů, překladů, trámů tak, aby nedošlo k rozporu mezi navrženým stavem a skutečností a následně k možnému vzniku havárie a zavalení pracovníků dodavatele nebo uživatelů objektu! Zásadybourání konstrukcí (demolice) obecně: Nepředpokládá se bourání za použití trhavin. Při změně podmínek v průběhu bouracích prací se musí technologický postup upravit tak, aby byla vždy zajištěna bezpečnost při práci. Bourání musí být přerušeno, pokud není zajištěna stabilita bourané konstrukce nebo její části. Tento požadavek platí i v případě nutného přerušení bourání z důvodu náhlého zhoršení povětrnostních podmínek. Při ručním bourání stropní konstrukce musí být postup volený tak, aby nebyla narušena pevnost ostatních částí konstrukce. Pokud není zajištěna únosnost bourané konstrukce, musí být bourání prováděno ze samostatné pomocné konstrukce. Při rozebírání střechy musí být pracovníci zajištěni proti propadnutí, vzhledem k lokálním ztrátám únosnosti části konstrukce. Konstrukční prvky mohou být odstraněny při ručním bourání jen tehdy, nejsouli zatíženy. 4/4

5 Ruční bourání nosných konstrukcí se provádí zásadně vertikálním směrem shora dolů. U konstrukcí, u kterých není zajištěna jejich stabilita, je zakázáno používat jednoduchých žebříků k uvazování lan a háků ke strhávané části konstrukce. KONSTRUKCE SVISLÉ Ve stávajícímnosném zdivu objektu budou nově provedeny kapsy (celkem 10 ks) pro uložení nových ocelových stropních nosníků BxHxL=200x250x250mm s provedením maltového lože tl.50mm z cementové malty M5 pro vytvoření ložných spár osazovaných nových ocelových stropních nosníků. Nové příčky pro opětovné vytvoření původní dispozice hygienického zázemí ve 2.n.p. jsou navrženy z pórobetonových tvarovek P2-500 tl.100mm na zdící maltu M5 se založením na železobetonové desce s trapézovým plechem na lože z asfaltové lepenky. Nové příčky nebudou vzhledem k malým délkám a přiměřené výšce zakončovány ztužujícími železobetonovými monolitickými věnci. Překlady nad dveřními otvory příček jsou navrženy typové keramické od výrobce zdícího systému s minimálním uložením dle pokynů výrobce. KONSTRUKCE VODOROVNÉ Stávající stropní konstrukce nad 1.n.p.v prostoru hygienického zázemí je navržena s náhradou za novou stropní konstrukci z nových ocelových stropních nosníků z profilu IPE160 s rozmístěním v osových vzdálenostech á 0,85m s minimálním uložením L=200mm na stávající nosné zdivo do předem připravených kapes s maltovým ložem, kde po jejich osazení budou kapsy kolem nosníků dozděny z plných pálených cihel P10 na maltu M5. Na nové ocelové stropní nosníky bude 5/5

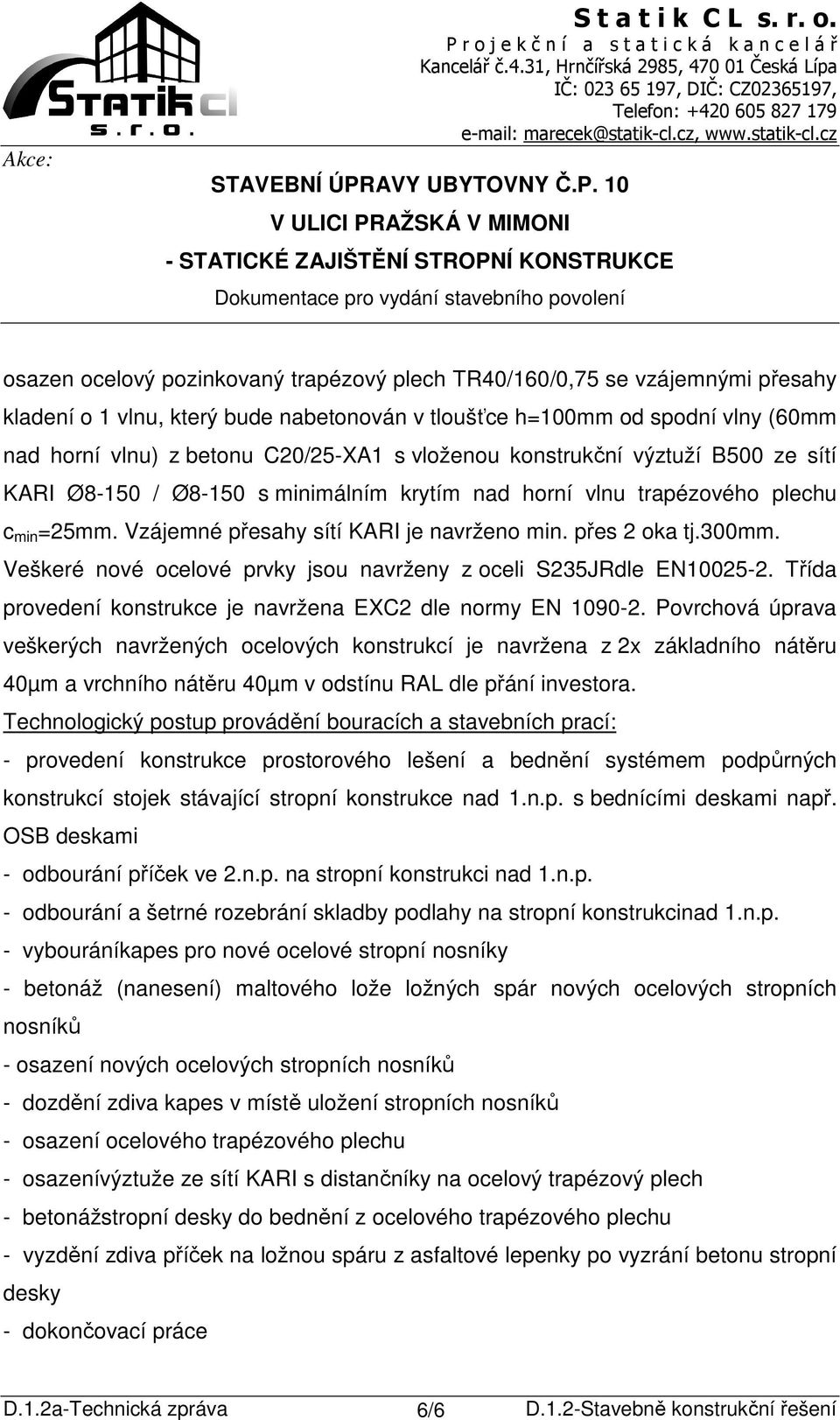

6 osazen ocelový pozinkovaný trapézový plech TR40/160/0,75 se vzájemnými přesahy kladení o 1 vlnu, který bude nabetonován v tloušťce h=100mm od spodní vlny (60mm nad horní vlnu) z betonu C20/25-XA1 s vloženou konstrukční výztuží B500 ze sítí KARI Ø8-150 / Ø8-150 s minimálním krytím nad horní vlnu trapézového plechu c min =25mm. Vzájemné přesahy sítí KARI je navrženo min. přes 2 oka tj.300mm. Veškeré nové ocelové prvky jsou navrženy z oceli S235JRdle EN Třída provedení konstrukce je navržena EXC2 dle normy EN Povrchová úprava veškerých navržených ocelových konstrukcí je navržena z 2x základního nátěru 40µm a vrchního nátěru 40µm v odstínu RAL dle přání investora. Technologický postup provádění bouracích a stavebních prací: - provedení konstrukce prostorového lešení a bednění systémem podpůrných konstrukcí stojek stávající stropní konstrukce nad 1.n.p. s bednícími deskami např. OSB deskami - odbourání příček ve 2.n.p. na stropní konstrukci nad 1.n.p. - odbourání a šetrné rozebrání skladby podlahy na stropní konstrukcinad 1.n.p. - vybouráníkapes pro nové ocelové stropní nosníky - betonáž (nanesení) maltového lože ložných spár nových ocelových stropních nosníků - osazení nových ocelových stropních nosníků - dozdění zdiva kapes v místě uložení stropních nosníků - osazení ocelového trapézového plechu - osazenívýztuže ze sítí KARI s distančníky na ocelový trapézový plech - betonážstropní desky do bednění z ocelového trapézového plechu - vyzdění zdiva příček na ložnou spáru z asfaltové lepenky po vyzrání betonu stropní desky - dokončovací práce 6/6

7 - odstraněníprostorového lešení a bednění 3.Doporučení Stávající objekt je vyhovující na navržené stavební úpravy, splňuje statické požadavky na únosnost a použitelnost nosných konstrukcí objektu při dodržení navrženého technologického postupu bouracích a stavebních prací. Statik bude přizván k převzetí všech konstrukcí před zakrytím a k převzetí výztuže všech konstrukčních částí. Před zahájením prací bude statikovi předán návrh technologického postupu bouracích prací k odsouhlasení a návrh provizorního podepření a bednění konstrukcí po dobu výstavby, pod kterými budou bourané části konstrukcí. Stavební práce budou prováděny s ohledem na zásady vyhlášky č. 601/2006 Sb. Českého úřadu bezpečnosti práce a Českého báňského úřadu o bezpečnosti práce a technických zařízeních při stavebních pracích, dále dle nařízení vlády č. 591/2006 Sb. o bližších požadavcích na bezpečnost a ochranu zdraví při práci na staveništích k zákonu č.309/2006sb., dále dle nařízení vlády č.362/2005 Sb. pro práci na pracovištích s nebezpečím pádu z výšky. Před zahájením realizace stavby bude zhotovitelem stavby předložen plán bezpečnosti a ochrany zdraví na staveništi. 4.Upozornění Součástí dodávky projektu nebyla podrobná diagnostika současného stavu objektu. Projekt měl za úkol provést pouze kontrolu zaměření, současný projekt nenese zodpovědnost za správnost stávajícího stavu. Z tohoto důvodu jsou některé práce uvedeny jako předpokládané. Zejména se jedná o skladby konstrukcí, odhad jejich 7/7

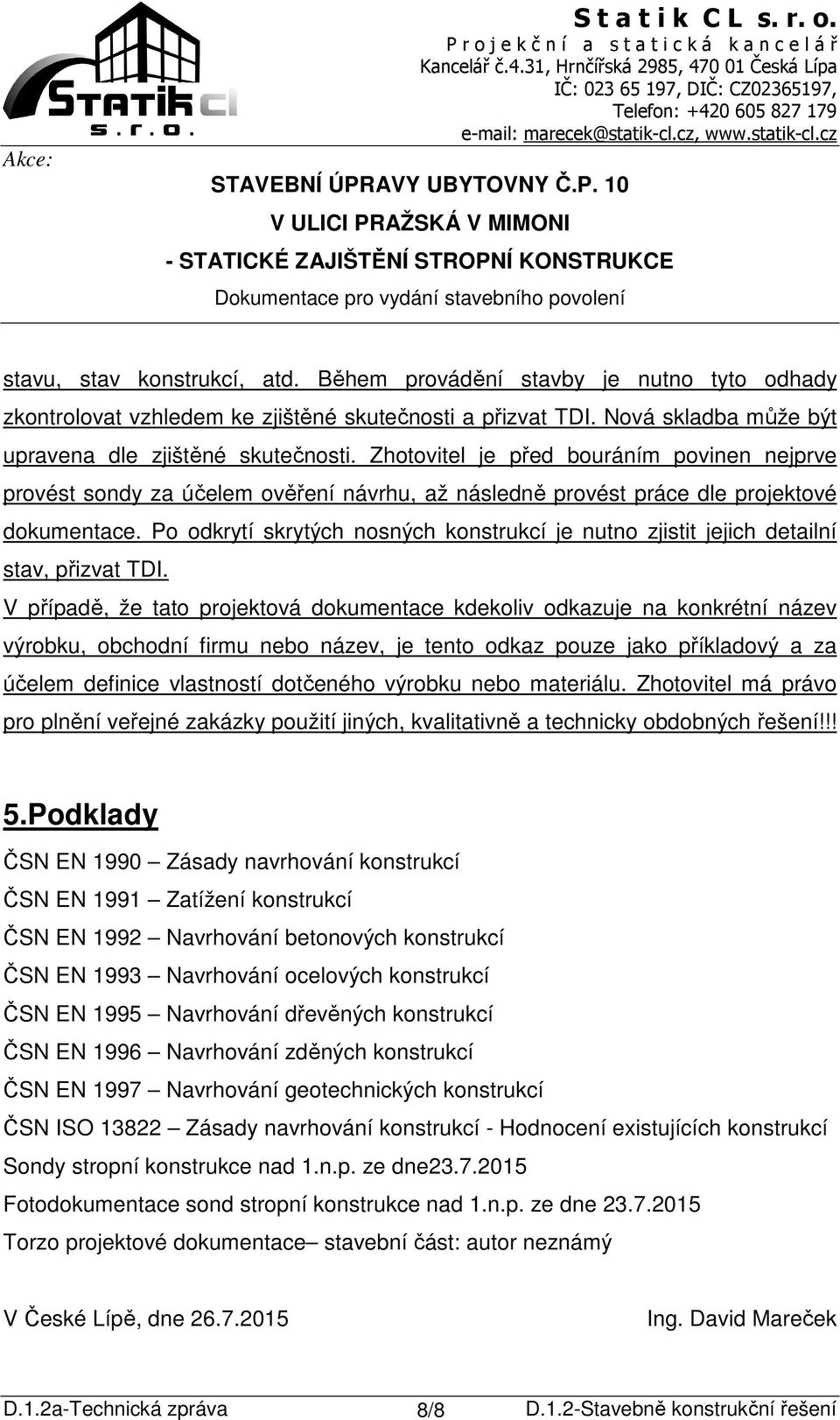

8 stavu, stav konstrukcí, atd. Během provádění stavby je nutno tyto odhady zkontrolovat vzhledem ke zjištěné skutečnosti a přizvat TDI. Nová skladba může být upravena dle zjištěné skutečnosti. Zhotovitel je před bouráním povinen nejprve provést sondy za účelem ověření návrhu, až následně provést práce dle projektové dokumentace. Po odkrytí skrytých nosných konstrukcí je nutno zjistit jejich detailní stav, přizvat TDI. V případě, že tato projektová dokumentace kdekoliv odkazuje na konkrétní název výrobku, obchodní firmu nebo název, je tento odkaz pouze jako příkladový a za účelem definice vlastností dotčeného výrobku nebo materiálu. Zhotovitel má právo pro plnění veřejné zakázky použití jiných, kvalitativně a technicky obdobných řešení!!! 5.Podklady ČSN EN 1990 Zásady navrhování konstrukcí ČSN EN 1991 Zatížení konstrukcí ČSN EN 1992 Navrhování betonových konstrukcí ČSN EN 1993 Navrhování ocelových konstrukcí ČSN EN 1995 Navrhování dřevěných konstrukcí ČSN EN 1996 Navrhování zděných konstrukcí ČSN EN 1997 Navrhování geotechnických konstrukcí ČSN ISO Zásady navrhování konstrukcí - Hodnocení existujících konstrukcí Sondy stropní konstrukce nad 1.n.p. ze dne Fotodokumentace sond stropní konstrukce nad 1.n.p. ze dne Torzo projektové dokumentace stavební část: autor neznámý V České Lípě, dne Ing. David Mareček 8/8
