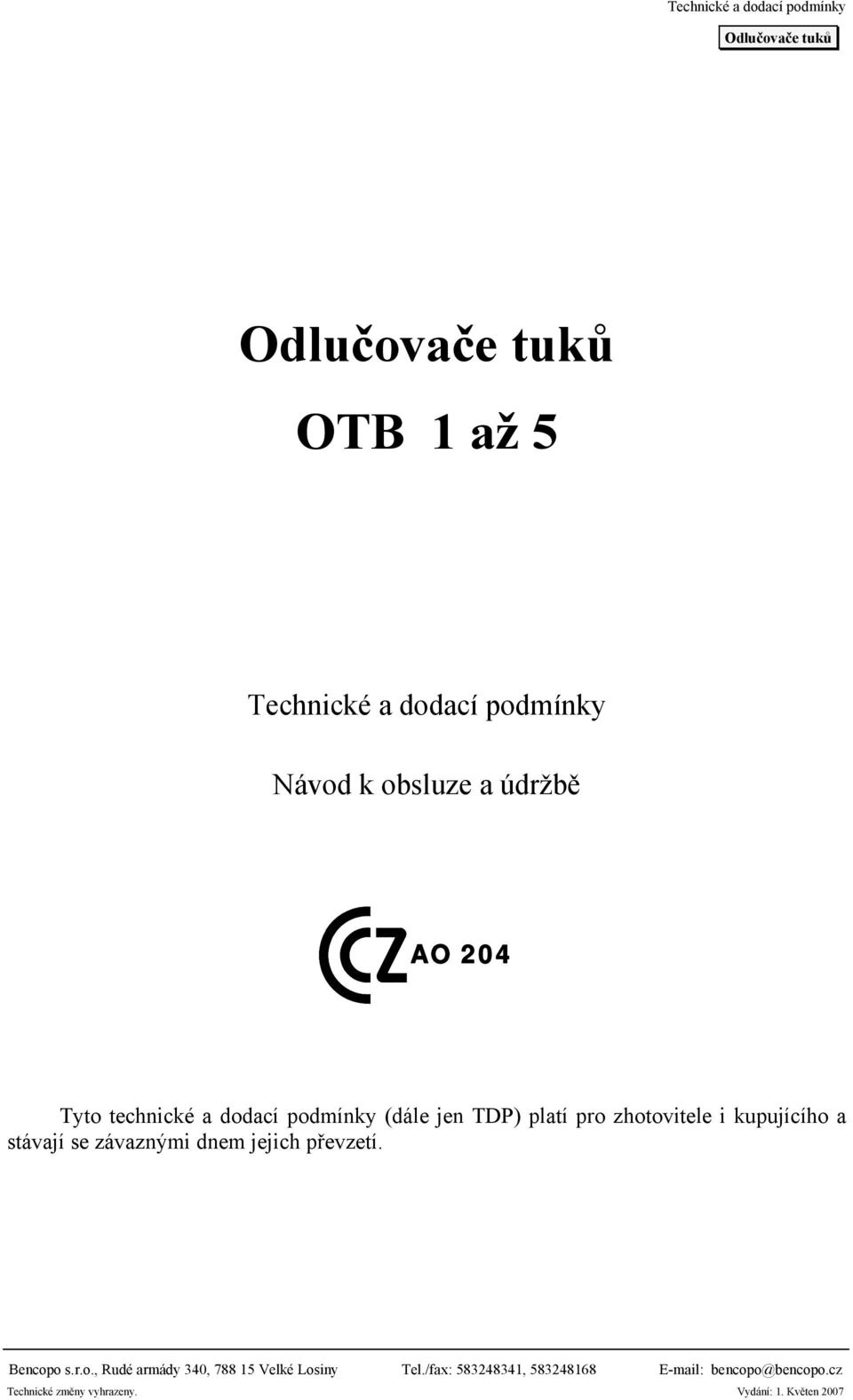

1 OTB 1 až 5 Technické a dodací podmínky Návod k obsluze a údržbě AO 204 Tyto technické a dodací podmínky (dále jen TDP) platí pro zhotovitele i kupujícího a stávají se závaznými dnem jejich převzetí. FORTEX-AGS, Rudé a.s., Jílová armády 1, , Šumperk 15 Velké Losiny Tel.: 0649/ Tel./fax: , Fax: 0649/ covobchod@ova.pvtnet.cz bencopo@bencopo.cz Vydání: 1. Květen 2007

FORTEX-AGS, Rudé a.s., Jílová armády 1, 787 340, 92 788 Šumperk 15 Velké Losiny Tel.: 0649/310283 Tel.

2 List: 2

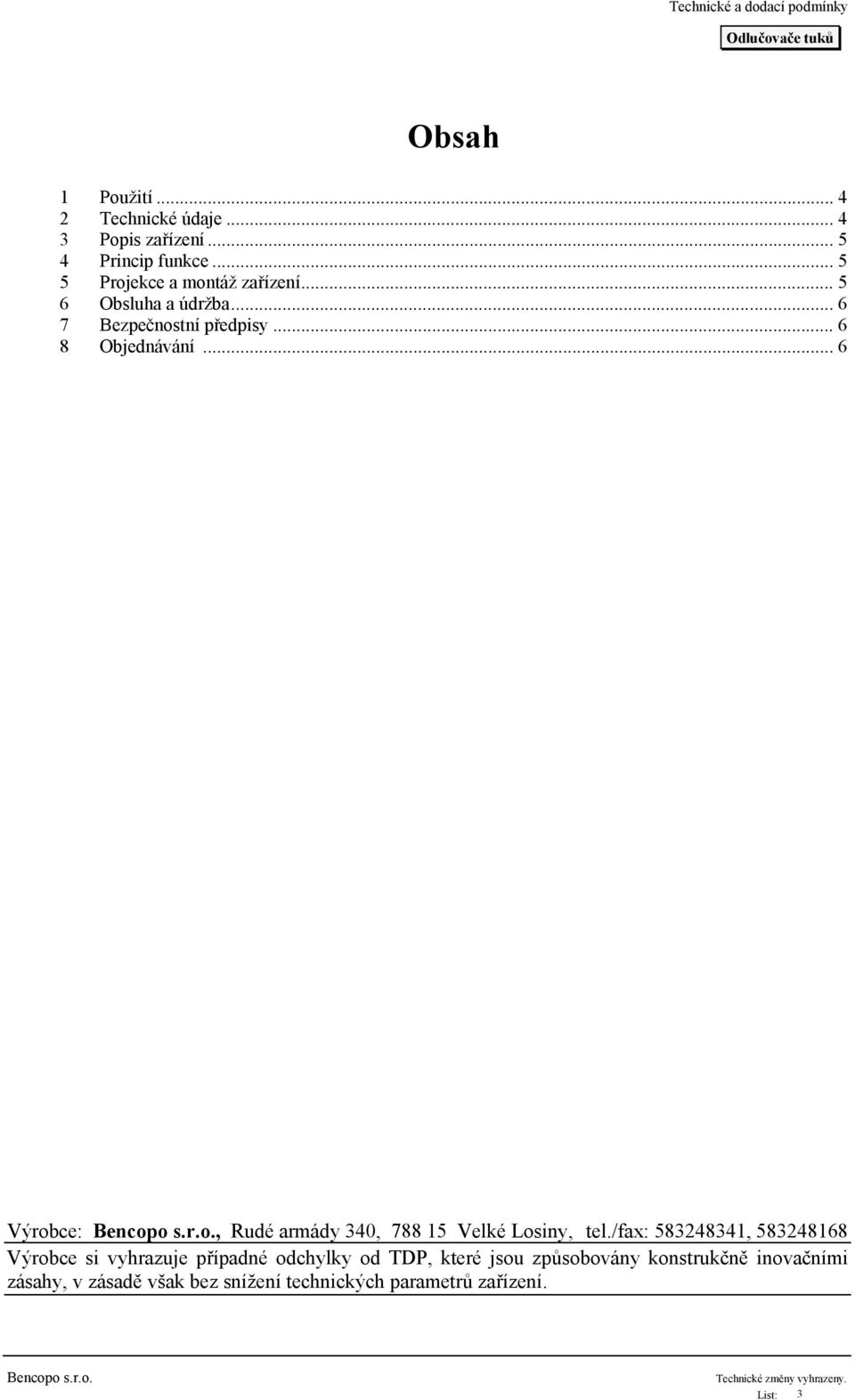

3 Obsah 1 Použití Technické údaje Popis zařízení Princip funkce Projekce a montáž zařízení Obsluha a údržba Bezpečnostní předpisy Objednávání... 6 Výrobce:, Rudé armády 340, Velké Losiny, tel./fax: , Výrobce si vyhrazuje případné odchylky od TDP, které jsou způsobovány konstrukčně inovačními zásahy, v zásadě však bez snížení technických parametrů zařízení. List: 3

.. 6 Výrobce:, Rudé armády 340, 788 15 Velké Losiny, tel.

4 1 Použití Dvoustupňový odlučovač tuků slouží ke gravitačnímu zachycení a odstranění neemulgovaných tuků a rostlinných olejů, odtékajících v odpadních vodách z kuchyňských provozů, restauračních provozů, masných výroben a jiných provozoven, kde dochází ke znečištění vody tukem. Používá se jako předřazená čistící jednotka, osazená na samostatnou oddělenou kanalizaci. Voda, přitékající do odlučovače tuků, musí být zbavena hrubých nečistot. Chrání spolehlivě veřejnou kanalizaci před zanesením tukem a čistírnu odpadních vod před snižováním účinnosti a provozními problémy. V případě, že teplota natékající vody je vyšší než 40 C, nebo tuky ve vodě jsou ve stavu nestabilní emulze, je nutno po konzultaci s výrobcem volit odlučovač o jeden až dva stupně vyšší, nebo předřadit vychladací nádrž. 2 Technické údaje Typové označení odlučovače tuků OTB 1 OTB 2 OTB 3 OTB 4 OTB 5 rozměr A mm rozměr B mm rozměr C (základní provedení) mm rozměr D mm rozměr E mm průtok l/sec objem skladovacího prostoru l hmotnost zařízení kg odtokové potrubí DN/OD mm volitelné parametry dle potřeby provozovatele - nutno uvést v objednávce: odtokové potrubí mm DN/OD 110, 125 nebo 160 mm celková výška H mm Materiál: Nádrž OTB, dělicí přepážky, poklop a trubky jsou vyrobeny z integrovaného polypropylenu MOSTEN Tento materiál zaručuje dokonalou antikorozní ochranu. List: 4

Voda, přitékající do odlučovače tuků, musí být zbavena hrubých nečistot.

5 3 Popis zařízení Všechny velikosti odlučovačů se skládají z vodotěsné plastové nádrže, která je příčně rozdělena přepážkami s nornými stěnami. V horní části odlučovače je skladovací prostor, opatřený náběhovými lištami pro lepší shrnování tuků. K zakrytí slouží nepochůzný kryt s otvorem pro vybírání a shrnování tuků. Otvor i kryt je vybaven protizápachovým uzávěrem. Odvětrání odlučovače je zajištěno trubkou DN/OD 63 mm, která je podle přání zákazníka umístěna v levé nebo pravé horní části. Přítokové a odtokové potrubí má délku 200 mm. Odlučovače se vyrábí pro následující průtoky : 4 Princip funkce OTB l/sec. OTB l/sec. OTB l/sec. OTB l/sec. OTB l/sec. Odpadní voda s obsahem tuků, zbavená hrubých nečistot, natéká do prvního stupně (1), kde se usadí jemný kal a dochází ke gravitačnímu odloučení tuků na hladinu. Předčištěná voda potom odtéká pod nornou stěnou do druhého stupně (2) a odtud přes další nornou stěnu do výtoku, který je napojen na kanalizaci. Tuková vrstva z obou stupňů odloučení se shrnuje přes klín do skladovacího prostoru tuku (3). Zde je tuk uskladněn až do doby vyvezení z celého odlučovače. Z prostoru nad hladinou může být vyvedena trubka DN/OD 63 mm, která se napojí na odvětrací potrubí. Tato trubka není standardní součástí dodávky. 5 Projekce a montáž zařízení Odlučovač tuků se zpravidla umisťuje mimo budovu. Napojuje se na oddělenou kanalizaci z provozů, kde dochází ke znečištění tukem. Osazuje se na vodorovnou betonovou desku, jejíž tolerance v podélné i příčné ose musí být ± 5 mm. Pokud se odlučovač neosazuje do větší hloubky než 1400 mm, je možné, po pečlivém posouzení geologických podmínek, obsypat jej zeminou. Při větších hloubkách než 1400 mm, při hladině spodní vody nad základovou deskou, v blízkosti komunikace a v přejezdovém provedení, je nutné odlučovač tuků obetonovat nebo opatřit vhodnou obezdívkou. Odlučovač je nutno v terénu umístit tak, aby nemohlo dojít k jeho zatopení přívalovými vodami. Víko odlučovače je nepřejezdné a nepochůzí, může však být použito jako ztracené bednění pro betonovou desku. Manipulaci s nádrží je nutné provádět za úvazy, umístěné na nádrži a je třeba se vyvarovat nárazů, vzhledem ke křehkosti použitého materiálu. Před manipulací se zařízením je nutno se přesvědčit, že všechny vnitřní prostory jsou prosté všech cizích předmětů a srážkové vody. Srážkovou vodu je nutno před jakoukoliv manipulací vyčerpat a zařízení vysušit. Vodu nevylévat nakláněním nebo převracením, ale pouze vyčerpat. Zákaz jakékoliv manipulace se zařízením v zimním období při teplotách nižších, než 0 C. V opačném případě hrozí vážné poškození výrobku! List: 5

Otvor i kryt je vybaven protizápachovým uzávěrem. Odvětrání odlučovače je zajištěno trubkou DN/OD 63 mm, která je podle přání zákazníka umístěna v levé nebo pravé horní části.

6 6 Obsluha a údržba Obsluha odlučovače tuků sestává z vizuální kontroly funkce odlučovače tuků, pravidelného mechanického odstraňování tukové vrstvy z hladiny hřeblem přes hranu do skladovacího prostoru, odvozu a likvidace tuku z plného skladovacího prostoru. Tuk ze skladovacího prostoru odlučovače tuků je vhodné vybírat zednickou naběračkou s dlouhou násadou. Při vrstvě zachyceného tuku větší než 50 mm je nutno prostory (1) a (2) pravidelně čistit přehrnutím tuku do skladovacího prostoru, aby nedošlo ke snížení funkčnosti a zanesení odlučovače tuků. Při vrstvě sedimentovaných hrubých nečistot 300 mm (u OTB 1-3) a 500 mm (u OTB 4-5) je nutno prostor (1) vyčistit odčerpáním sedimentovaných hrubých nečistot. Při venkovních teplotách pod bodem mrazu je nutno bezpodmínečně zabránit zamrznutí odlučovače tuků. 7 Bezpečnostní předpisy Při provozu zařízení, uvedených v těchto TDP, je nutno dodržet předpisy a normy, které se vztahují k bezpečnosti a ochraně zdraví při práci na čistírenských zařízeních. Požadavky na bezpečnost práce a ochranu zdraví při práci v riziku úrazu elektrickým proudem se řídí obecně závaznými právními předpisy. 8 Objednávání Dodávka odlučovače tuků se uskutečňuje v souladu s uzavřenou smlouvou. Pro obsah smlouvy je výchozím podkladem objednávka zákazníka. Dodací lhůty, záruky a přepravní podmínky se řídí smlouvou. Výrobek je dodáván ve složení: Kompletní odlučovač tuků (PP nádrž s vestavbami) K výrobku lze přiobjednat případně vyspecifikovat dle prováděcího projektu: Nástavec Nepochůzný kryt s protizápachovým uzávěrem Odvětrání Předání zařízení Zařízení je předáváno s těmito dokumenty: Osvědčení o jakosti a kompletnosti výrobku Osvědčení o vodotěsnosti TDP a návod k obsluze a údržbě Nabídka zhotovitele Firma nabízí veškeré další služby a servis, spojený s tímto výrobkem. Kontaktní adresa: Rudé armády Velké Losiny Telefon: Fax: bencopo@bencopo.cz Web: List: 6

Při vrstvě zachyceného tuku větší než 50 mm je nutno prostory (1) a (2) pravidelně čistit přehrnutím tuku do skladovacího prostoru, aby nedošlo ke snížení funkčnosti a zanesení odlučovače tuků.

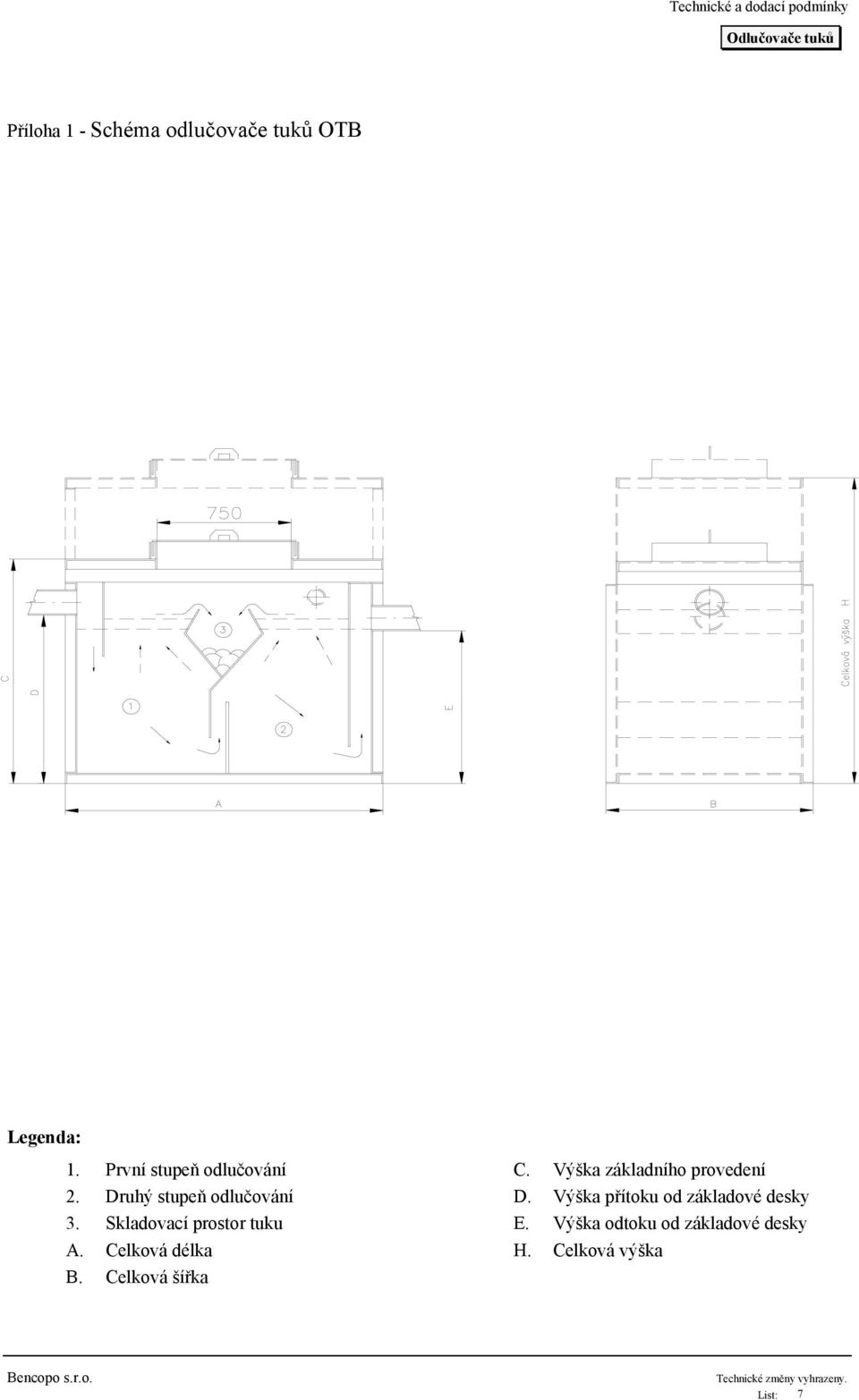

7 Příloha 1 - Schéma odlučovače tuků OTB Legenda: 1. První stupeň odlučování C. Výška základního provedení 2. Druhý stupeň odlučování D. Výška přítoku od základové desky 3. Skladovací prostor tuku E. Výška odtoku od základové desky A. Celková délka H. Celková výška B. Celková šířka List: 7

Druhý stupeň odlučování D. Výška přítoku od základové desky 3.

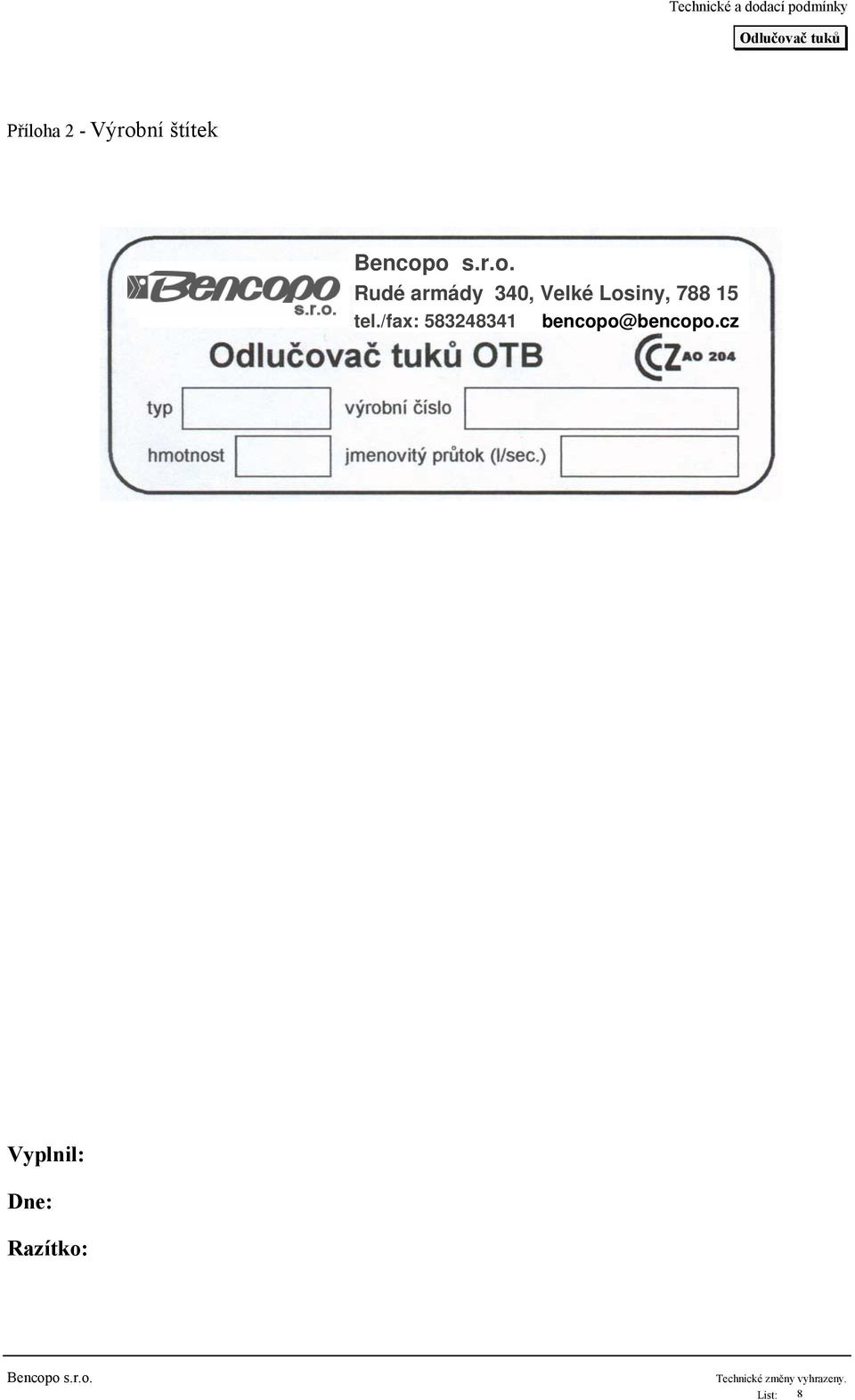

8 Odlučovač tuků Příloha 2 - Výrobní štítek Rudé armády 340, Velké Losiny, tel./fax: bencopo@bencopo.cz Vyplnil: Dne: Razítko: List: 8
