1 Free elevation Fixní a výškově stavitelné podlahové podložky

2 Vyjádřete svobodně svůj styl Vyjádřete svobodně svůj vlastní styl díky inovativnímu podlahovému systému, který v sobě spojuje kvalitu, bezpečnost a maximální flexibilitu. Máte naprostou svobodu při utváření Vašich vlastních představ, jelikož Vám tento systém zajišťuje co nejvyšší míru univerzálnosti, elegance a jednoduchosti instalace. Maximalizujte potěšení žít svým vlastním způsobem! 1 Výškově stavitelné podložky jsou špičkou současného dláždění. Systém je založen na ucelené řadě výškově stavitelných, jednoduchých a bezpečných podpěr, které se přizpůsobí každému druhy podlahy. Zajišťuje elegantní a jednotný povrch dlažby, aniž by musela být provedena jakákoliv radikálnější stavební práce. Systém odstraňuje problémy s vlhnutím, infiltrací vody, umístěním drátů a trubek, přičemž umožňuje jejich rychlou a jednoduchou kontrolu. Dokonale plochý povrch Se systémem podložek je možné snadno vyrovnat jemné nerovnosti, nedokonalosti a sklony Uschování trubek a jiného zařízení Prostor mezi podlahou a hydroizolační membránou může být použit pro úschovu trubek a jiného zařízení. Zároveň je zachován snadný přístup pro případné servisní opravy. povrchu a dosáhnout dokonale stabilního a rovného vydláždění. Design podložek umožňuje pokládku i inspekci zařízení umístěného pod dlažbou a to bez toho, aniž by došlo k poškození dlažby nebo náročným stavebním úpravám. Dokonalé řešení problémů s venkovní dlažbou Lepší tepelná izolace Prostor mezi podlahou a hydroizolačním povrchem zajišťuje neustálou cirkulaci vzduchu, což zlepšuje hydroizolační stabilitu, napomáhá tepelné izolaci a chrání povrch před nepříznivými účinky UV záření. Absorpce pohybů Díky tomu, že je dlažba na podložky umístěna volně a není nijak lepena nebo fixována, nevznikají problémy s dilatací a roztažností materiálu Rychlý odtok vody Malá spára mezi jednotlivými deskami umožňuje rychlý odtok vody. Významně nižší hmotnost Povrch, na kterém proběhne pokládka nevyžaduje žádné zvláštní stavební úpravy. Plovoucí systém představuje řešení s nízkou hmotností, čímž šetří časové a zejména finanční náklady. 3 6

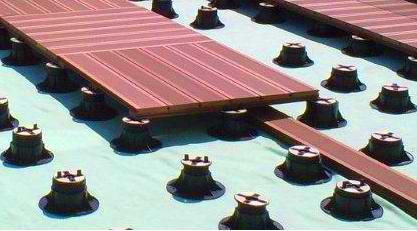

3 Dokonalé řešení problémů s venkovní dlažbou Výhoda kladení výškově stavitelných podložek Pedestal se projeví při snadné instalaci na nepropustnou hydroizolační fólii nebo jakýkoliv jiný povrch, který má být vydlážděn. Po prvním přibližném uspořádání podložek je celkový povrch dlažby dokončen s milimetrovou přesností pomocí regulačního klíče, aniž by bylo nutné rozebírat celou dlažbu. Nová hlava podložek představuje jedinečný povrch díky natavené gumě, která slouží jako protiskluzový a protihlukový prvek. Nová spárovací křidélka se dají snadno odstranit, stejně tak jako základna podložky. Mnoho kladů pro rychlou, bezpečnou a bezproblémovou instalaci Nová dvousložková hlava z PP+gumy, protihluková a protiskluzová ochrana Nový systém napojení hlavy k šroubu. Snadno oddělitelná dilatační křidélka. Blokační systém pro bezpečné nastavování jednotlivých dílů Příprava pro odříznutí základny Nový zesílený regulační klíč pro přesné nastavení výšky dlažby. Dokonalá regulace výšky Systém podložek Pedestal, který je chráněn mezinárodním patentem, nabízí několik možností dosažení rovné podlahy pomocí vyrovnávání a to od malých nedokonalostí až po veliké sklony jakéhokoliv povrchu. Unikátní regulační klíč, nepostradatelný prvek systému, poskytuje regulaci podložek (a následně i celé podlahy) bez toho, aniž by bylo nutné odstraňovat již položenou dlažbu. Dokonalá regulace výšky Samovyrovnávací hlava ETERNO Unikátní vlastností hlavy nastavitelných podložek Eterno je její samovyrovnávací schopnost, která umožňuje automaticky kompenzovat jakýkoliv sklon až do 5%, čímž se výrazně snižuje čas potřebný k vytvoření dokonale rovné podlahy. Otočná hlava NEW-MAXI Rotující fixní hlava umožňuje použití regulačního klíče zatímco jakékoliv nedostatky nebo sklon povrchu je potřeba kompenzovat pomocí gumových podložek jako je třeba LH3. dlažba dlažba samovyrovnávací hlava rotující hlava výškově stavitelná podložka ETERNO výškově stavitelná podložka NEW MAXI 0-5% 0-5% podkladová plocha podkladová plocha

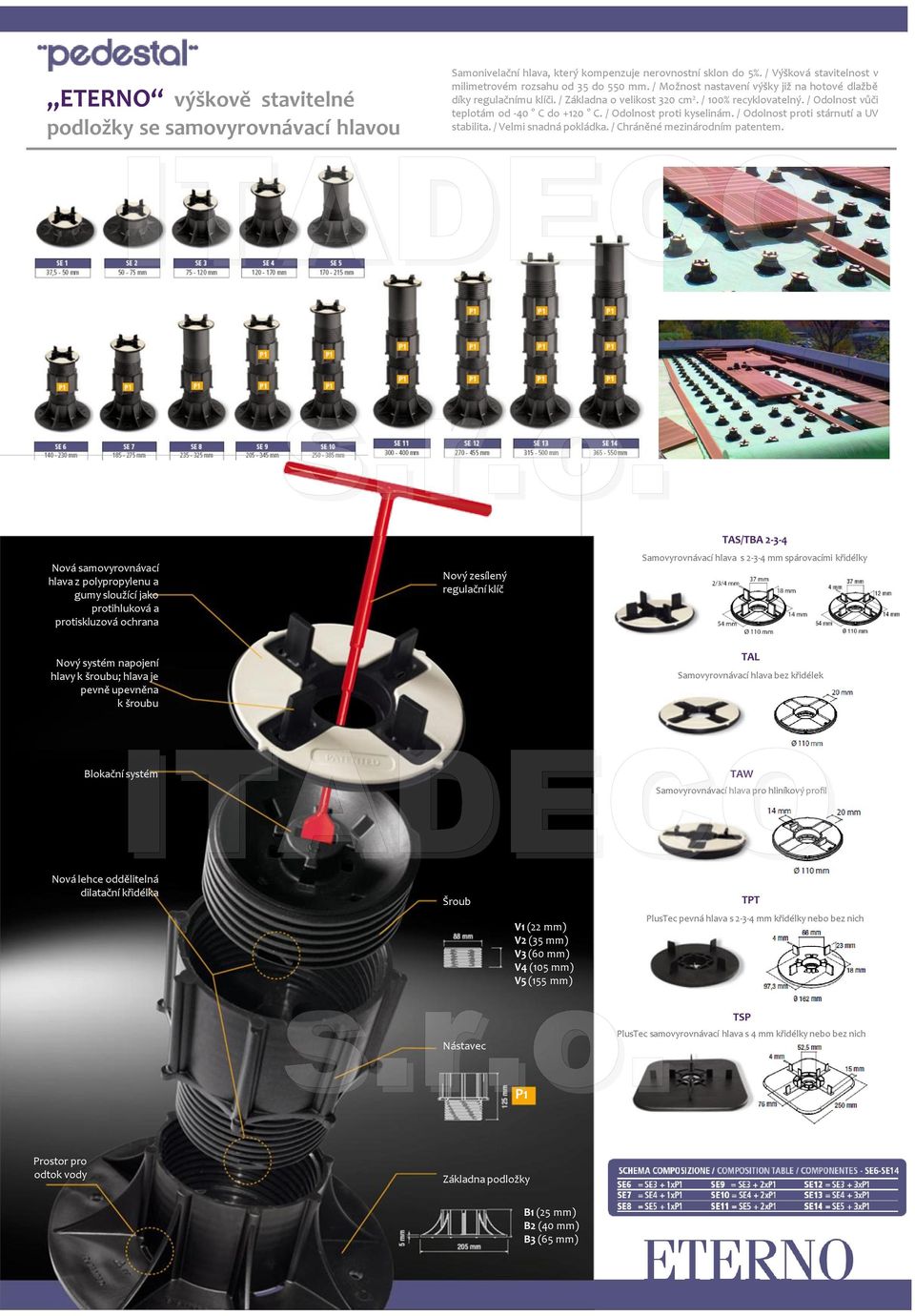

4 ETERNO výškově stavitelné podložky se samovyrovnávací hlavou Samonivelační hlava, který kompenzuje nerovnostní sklon do 5%. / Výšková stavitelnost v milimetrovém rozsahu od 35 do 550 mm. / Možnost nastavení výšky již na hotové dlažbě díky regulačnímu klíči. / Základna o velikost 320 cm 2. / 100% recyklovatelný. / Odolnost vůči teplotám od -40 C do +120 C. / Odolnost proti kyselinám. / Odolnost proti stárnutí a UV stabilita. / Velmi snadná pokládka. / Chráněné mezinárodním patentem. Nová samovyrovnávací hlava z polypropylenu a gumy sloužící jako protihluková a protiskluzová ochrana Nový zesílený regulační klíč TAS/TBA Samovyrovnávací hlava s mm spárovacími křidélky Nový systém napojení hlavy k šroubu; hlava je pevně upevněna k šroubu TAL Samovyrovnávací hlava bez křidélek Blokační systém TAW Samovyrovnávací hlava pro hliníkový profil Nová lehce oddělitelná dilatační křidélka Šroub PlusTec pevná hlava s mm křidélky nebo bez nich V1 (22 mm) V2 (35 mm) V3 (60 mm) V4 (105 mm) V5 (155 mm) TSP PlusTec samovyrovnávací hlava s 4 mm křidélky nebo bez nich Nástavec P1 TPT Prostor pro odtok vody Základna podložky B1 (25 mm) B2 (40 mm) B3 (65 mm)

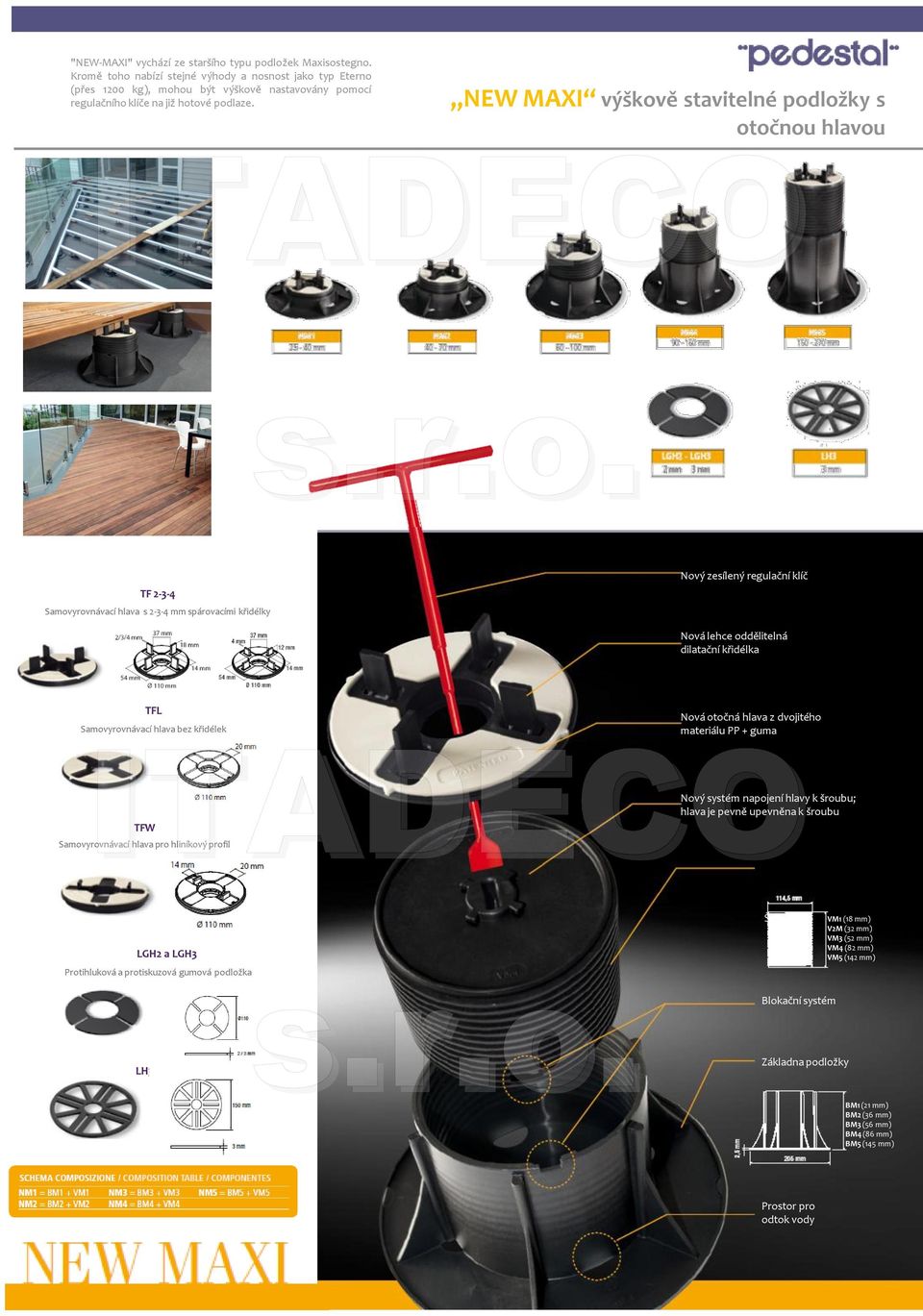

5 "NEW-MAXI" vychází ze staršího typu podložek Maxisostegno. Kromě toho nabízí stejné výhody a nosnost jako typ Eterno (přes 1200 kg), mohou být výškově nastavovány pomocí regulačního klíče na již hotové podlaze. NEW MAXI výškově stavitelné podložky s otočnou hlavou TF Samovyrovnávací hlava s mm spárovacími křidélky Nový zesílený regulační klíč Nová lehce oddělitelná dilatační křidélka TFL Samovyrovnávací hlava bez křidélek Nová otočná hlava z dvojitého materiálu PP + guma TFW Samovyrovnávací hlava pro hliníkový profil Nový systém napojení hlavy k šroubu; hlava je pevně upevněna k šroubu LGH2 a LGH3 Protihluková a protiskuzová gumová podložka LH3 Šroub Blokační systém Základna podložky VM1 (18 mm) V2M (32 mm) VM3 (52 mm) VM4 (82 mm) VM5 (142 mm) BM1 (21 mm) BM2 (36 mm) BM3 (56 mm) BM4 (86 mm) BM5 (145 mm) Prostor pro odtok vody

6 Řada EH - podložky pod dlažbu s pevnou výškou Podložky s pevnou Podrobnosti o instalaci výškou z řady EH jsou a používání výškově nejekonomičtějším stavitelných podložek řešením pro dosažení zvýšené dlažby. Podložky ETERNO a NEW MAXI jsou hojně používány pro opravy stávajících ploch i jako řešení renovací. Řada EH je k dispozici v různých výškách se spárovacími křidélky různé tloušťky, s unikátními vyvažovacími prvky nebo Spotřeba na m 2 vyrovnávacími gumovými Typ dlažby (cm) 30x30 30x35 30x40 40x40 45x45 50x50 60x60 kroužky. Podložky na m Pro dlažbu větší než 500x500 mm se doporučuje vložit do jejího středu jednu podložku s hlavou bez křidélek. EH 12 WPC EH 12 EH 15 EH 20 Podrobnosti o instalaci a používání podložek řady EH Vyvažovací prvky LH 3 Spotřeba na m 2 Typ dlažby (cm) 30x30 30x35 30x40 40x40 45x45 50x50 60x60 Podložky na m 2 11,2 9,5 8,3 6, ,8 Pro dlažbu větší než 500x500 mm se doporučuje vložit do jejího středu jednu podložku s hlavou bez křidélek. Instalace velkoformátové dlažby Instalace lehkých dlaždic Těžké dlaždice by měly být (např. ze dřeva) vyžaduje instalovány na samovyrovnávací použití podložek s pevnou podložky ETERNO (foto 1), které umožní automatickou kompenzaci nedokonalosti a sklonu podkladu. Podložky NEW hlavou (ne výkyvnou). Volba je tedy mezi nastavitelnými podložkami New Maxi (foto 1) a podložkami typu Eterno MAXI (foto 2) jsou také výbornou PlusTec s pevnou hlavou(foto volbou pro instalaci tohoto typu 1 2 2). Použití samovyrovnávací 1 2 dlažby, je však nutné vypodložení podložek v případě větších nerovností podkladové hlavy se nedoporučuje vzhledem k velmi nízké hmotnosti podlahy a kdy tedy plochy. Jednoduché a levné není zaručena dokonalá řešení, někdy i technicky nutné stabilita podlahy. V případě z důvodu omezeného prostory, nerovnosti konstrukce představují fixní podložky řady používání podložek s pevnou 3 EH. Základnu podložky lze hlavou vyžaduje manuální odříznout, aby se vešla do rohu Vlevo: Super-Plus hlava vypodložení. nebo ke stěně. se doporučuje pro Jednoduché a ekonomické tenké obklady, aby se řešení s podložkami z řady EH zabránilo kolapsu v (foto 3) je také k dispozici. rozích. Instalace lehké dlažby

7 Instalace nosných trámků a profilů Profesionální nosná konstrukce Profesionální nosná konstrukce Profesionální nosnou konstrukci nepředstavují pouze podložky, ale též unikátní hliníkový nosný rošt, který byl vyvinut pro toto použití. Hliníkový nosník má speciální otvory, které dovolují přístup pro regulační klíč a je vyprofilovaný tak, že umožňuje nasouván nerezových klipů. Vše pro větší flexibilitu, sílu a bezpečnost. Mezery mezi Počet Počet mt Počet podložkami podložek nosníku klipů (mm) (na m 2 ) (na m 2 ) (na mt nosníku) 300 x ,5 3, x 400 6,5 2, x 500 4,5 2,10 10 Nejlepší alternativou při pokládce plovoucí podlahy jsou bezpochyby unikátní podložky ETERNO se samovyrovnávací hlavou, která je schopna automaticky vyrovnat nedokonalosti povrchu. Nosná konstrukce (trámy z WPC, dřeva, hliníku, betonu) se pevně ukotvuje nebo se pouze volně položí na podložky. Svrchní profily se poté připevňují na tuto nosnou konstrukci pomocí šroubů, nasouvacím systémem apod. Výškově stavitelné podložky New Maxi lze v tomto případě také použít, pokud je však podlaha umístěna na nerovném terénu, je potřeba tyto podložky manuálně vypodložit. Jednoduché a levné řešení, někdy i technicky nutné v případě omezeného prostoru, představují pevné podložky z řady EH. Konstrukce se v tomto případě pokládá mezi spárovací křidélka těchto podložek. Upozornění: před instalací podlahy si ověřte nosnost trámků a profilů, na základě této informace rozhodněte o vzdálenosti mezi jednotlivými podložkami a mezi jednotlivými nosnými trámky. Upozornění: vzdálenost mezi jednotlivými podložkami závisí na typu zvoleného nosného trámku. Fixační klip dle požadavků. Kvalita je naší prioritou Software pro výpočet podložek Prioritou číslo jedna je zajistit co nejvyšší kvalitu, spolehlivost a bezpečnost. Toho je dosaženo v moderních výzkumných a vývojových laboratořích, kde podstupují surovin a hotové produkty specifické testy a kontroly, aby bylo zajištěno, že všechny naše výrobky splňují nejvyšší standardy a umožní nám tak dosahovat udržitelné zlepšování. Kromě ISO 9001/2008 a certifikace SA 8000 také výrobce Eterno Ivica uznává etickou politiku orientovanou na sociální práva v celém dodavatelském řetězci. Nově pro naše zákazníky nabízíme využití softwaru pro výpočet počtu podložek. Software pracuje na platformě programu CAD a umožňuje jednoduché, snadné a přesné výpočty nejenom počtu a typu podložek, ale také celkové velikosti plochy, počtu dlaždic a mnoho dalšího.
