1 Pohybové čidlo LS Úvod Tento výrobek je pasivní infračervený detektor s vysokou stabilitou. Jedná se o pokročilou technologii zpracování signálu, velmi vysoké schopnosti detekce a poplachu při chybě. Detektor zachytí pohyb člověka automaticky, když narušitel projde detekční oblastí a vyšle poplašný signál. Výrobek je vhodný pro bezpečnost domů, vil, továren, obchodů, skladišť, kancelářských budov, atd. Profil výrobku Poznámka: LED indikátor by měl být při instalaci umístěn před čočku. 1. Vývod vodiče 2. Spínač zabraňující rozmontování 3. Svorkovnice 4. Relé 5. Infračervený senzor 6. LED jumper 7. Jumper relé 8. LED indikátor 9. Odpor termistoru 10. Čočka 11. Jumper pulzu

2 Vlastnosti - Inteligentní logické ovládání, účinné proti falešným poplachům - Automatická kompenzace teploty - Nastavení počítání pulzů - Odolné proti interferencím bílým světlem - Odolné proti RF interferencím (20V/m-1GHz) - Fresnelova čočka - Instalace na zeď/strop - SMT design - Volitelný výstup poplachu N.C./N.O. Technické specifikace Pracovní napětí: DC 9V - 16V Spotřeba: 18mA (DC12V) Detekční vzdálenost: 12 m Detekční úhel: 110 Čas autotestu: kolem 60 s Pracovní teplota: -10 C~+50 C Indikace poplachu: červená LED Výstup poplachu: N.C. nebo N.O., DC28V, 100mA Výstup proti rozmontování: N.C., DC28V, 100mA Rozsah pokrytí: 11 vzdálených, 8 středních, 5 blízkých Senzor: infračervený senzor s dvojím prvkem Vlhkost prostředí: 95 % vzdušné vlhkosti (nemrznoucí) Odolnost vůči RF interferencím: 10 MHz-1GHz 20V/m Instalace: na stěnu nebo visící v rohu Výška instalace: 1,7 až 2,5 m (doporučená 2,2) Rozměry: 59 x 39,5 x 107 mm Instalace 1. Čidlo byste neměli instalovat venku, v místech, kde chodí zvířata, poblíž klimatizace, na přímém slunečním světle, u zdroje tepla a pod točícími se objekty. 2. Povrch instalace by měl být pevný a neměl by vibrovat. 3. Instalujte detektor na místě, kudy narušitel určitě projde. Postup instalace 1. Odšroubujte spodek a otevřete detektor. 2. Odšroubujte desku plošných spojů a vyjměte ji. 3. Vyvrtejte do zadního krytu dírku pro vývod vodiče. 4. Umístěte zadní kryt na vhodné místo. 5. Připojte svorkovnici (viz následující obrázek).

3 Svorkovnice +12V DV anoda GND DC katoda ALARM výstupní port poplachu TAMPER výstupní port proti rozebrání Operační instrukce 1. Jumper relé: zkratujte N.C. nebo N.O. pro nastavení výstupu poplachu. Měli byste vybrat výstup poplachu podle host zařízení. Zkratování 1 a 2: N.O. Zkratování 2 a 3: N.C. 2. Jumper pulzu: pomocí tohoto jumperu můžete nastavit citlivost a odolnost vůči RF interferencím. Zkratování 1 a 2: pulz třídy 1, citlivost a odolnost vůči RF interferencím je základní, přizpůsobí se prostředí. Zkratování 2 a 3: pulz třídy 2, nejvyšší citlivost a vysoká odolnost vůči RF interferencím. Přizpůsobuje se prostředí se silnými RF interferencemi. Vypnutí: pulz třídy 3, nízká citlivost a nejvyšší odolnost vůči RF interferencím. Přizpůsobuje se prostředí s extrémními RF interferencemi. 3. LED jumper: kontrolní LED indikátor, nemá vliv na normální funkci detektoru. Zkratování 1 a 2: nastavení LED na zapnuto Zkratování 2 a 3: nastavení LED na vypnuto LED lze vypnout pro utajení detektoru po testu. Testování výrobku Po zapnutí napájení a LED indikátoru detektor spustí autokontrolu, která trvá zhruba 60 s. Poté nastane normální práce detektoru. Měli byste odejít podél zdi, na níž je detektor nainstalovaný. LED světlo znamená, že je detektor ve stavu poplachu.

4 Poznámky 1. Instalujte, prosím, detektor podle tohoto manuálu, nedotýkejte se povrchu senzoru, abyste zabránili ovlivnění citlivosti detektoru. Při čištění vypněte napájení a poté čistěte senzor měkkým hadříkem s trochou alkoholu. 2. Výrobek může snížit riziko ohrožení, ale nemusí fungovat tak, jak očekáváte. Doporučuje se přijmout veškerá nezbytná opatření pro bezpečnost uživatele a jeho majetku. 3. Abyste zajistili jeho normální funkci, ponechte zapojené napájení a pravidelnš, ideálně jednou týdně, provádějte test. Nastavení jumperů 1) LED jumper 2) Jumper relé 3) Jumper pulzu Vypnuto 1 a 2 2 a 3

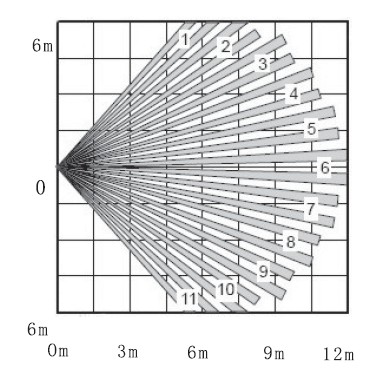

5 Zobrazení detekční oblasti Shora Ze strany
