SMA 03. Popis konstrukce a funkce HC /98 MALÉ KOMPAKTNÍ AGREGÁTY. pmax 20 MPa Qmax 0,5-17 dm 3 min -1 Nahrazuje HC /96

Transkript

1 MALÉ KOMPAKTNÍ AGREGÁTY SMA 03 HC /98 pmax 20 MPa Qmax 0,5-17 dm 3 min -1 Nahrazuje HC /96 Malý kompaktní agregát pro zdvihací plošiny, stoly, rampy, lisovací zařízení, obráběcí stroje, příslušenství mobilů a další aplikace 14 základních hydraulických obvodů v tělese Možnost výstavby dalšího obvodu formou výškového a podélného sdružení 2 varianty podélného sdružení prvků Velikost nádrží 1,5 až 40 dm 3 Nízká hlučnost Popis konstrukce a funkce Malé hydraulické agregáty dovolují zástavbu do malých prostorů. Jsou určeny pro zdvihací plošiny, stoly, různá manipulační zařízení, malé lisy, obráběcí stroje a příslušenství mobilů. Agregát sestává z elektromotoru, čerpadla, tělesa a nádrže. Hlinikové těleso tvoří nosnou část agregátu, na kterém jsou upevněny všechny hlavní díly včetně hydraulických prvků. Funkce agregátu je zřejmá z hydraulických schémat. Kombinace jednotlivých komponentů a hydraulických prvků je volitelná podle typového klíče a tabulek. Uspořádání dalších obvodů udává číslo aplikace, které určí výrobce. Standardně jsou tyto obvody ve světlosti 04, světlost 06 je nutná dohodnout s výrobcem. Montážní poloha je vodorovná nebo svislá - viz. rozměrové náčrty str. 8 až 15. Všechny vývody mají vnitřní závit G1/4. Základní kombinace elektromotorů a čerpadel a jejich kódové značení jsou uvedeny v tabulkách 1, 2 a 3. Povrchová úprava agregátů viz str. 3. 1

2 HC 7203 Typový klíč SMA 03- / XXXX / Malý kompaktní agregát Geometrický objem čerpadla vcm 3 0, , , , , , , , , , , , , , ,90 79 O F K Napětí elektromagnetů V DC V DC V DC V AC (50Hz) V AC (50Hz) V AC (50Hz) Číslo aplikace (určí výrobce) Držák agregátu (jen u válcových nádrží) bez držáku s nízkým držákem (nelze použít u plastových nádrží) s vysokým držákem Elektromotor (viz tabulky 1, 2 a 3) Spínač stejnosměrného motoru Bez spínače Se spínačem O R S R E M Typ použitého filtru sací koš (není montován při použití R, E, M) zpětný filtr bez signalizace zanesení zpětný filtr s el. signalizací zanesení zpětný filtr s optickou signalizací zanesení R, E, M - pouze pro nádrže 30 až 35 Kód nádrže (viz rozměrové náčrty str. 8 až 15) Typ hydraulického schéma (viz strana 6) Bez nouzového odpouštění S nouzovým odpouštěním SXX.O SXX.N H V Montážní poloha horizontální vertikální 2

3 Základní parametry HC 7203 Průtok dm 3 min -1 dle tabulek 1, 2 a 3 Pracovní tlak MPa dle tabulek 1, 2 a 3 Objem nádrže dm 3 1,5-40 Druh čerpadla zubové s vnějším ozubením Max.provozní/max.špičkový tlak MPa 20/25 (nejvýše 20 sec.) Výkon elektromotoru dle tabulek 1, 2 a 3 Druh elektromotoru střídavý jednofázový střídavý třífázový stejnosměrný Napětí elektromotoru V /400 12/24 Kmitočet Hz Krytí elektromotoru / třída izolace IP 54/F IP 54/F IP 43/F Ovládací napětí rozvaděčů V 12 DC, 24 DC, 48 DC, 24 AC, 115 AC, 230 AC Minerální olej výkonových tříd HM, HV dle Tlaková kapalina CETOP - RP 91 H ve viskozitních třídách ISO VG 32, 46 a 68 (ostatní kapaliny na dotaz) Viskozita mm 2 /s Předepsaný stupeň čistoty kapaliny Třída 18/15 podle ISO 4406, doporučená filtrační schopnost filtru β Filtrace (sání/odpad) µm 60/10 Rozsah teploty kapaliny C Teploty okolí, max. C +50 Závit výstupních otvorů P, T, A, B, M, M1 G1/4 Pracovní poloha horizontální, vertikální Standardní povrchová úprava Provedení Druh použitého materiálu Povrchová úprava Válcová plechová nádrž ocelový plech Komaxit RAL 7030 Hranatá plechová nádrž/víko ocelový plech Komaxit RAL 7030 Válcová plastová nádrž BOREALIS ME 8131 (transparentní) bez povrchové úpravy Hranatá plastová nádrž/víko BOREALIS ME 8131 (transparentní)/hliník bez povrchové úpravy Stejnosměrný elektromotor Střídavý elektromotor Ostatní prvky ve standardu výrobce. zinkováno C 2001 odstín 1100 (cca RAL 7005 myší še ) Jiná povrchová úprava - po dohodě s výrobcem. 3

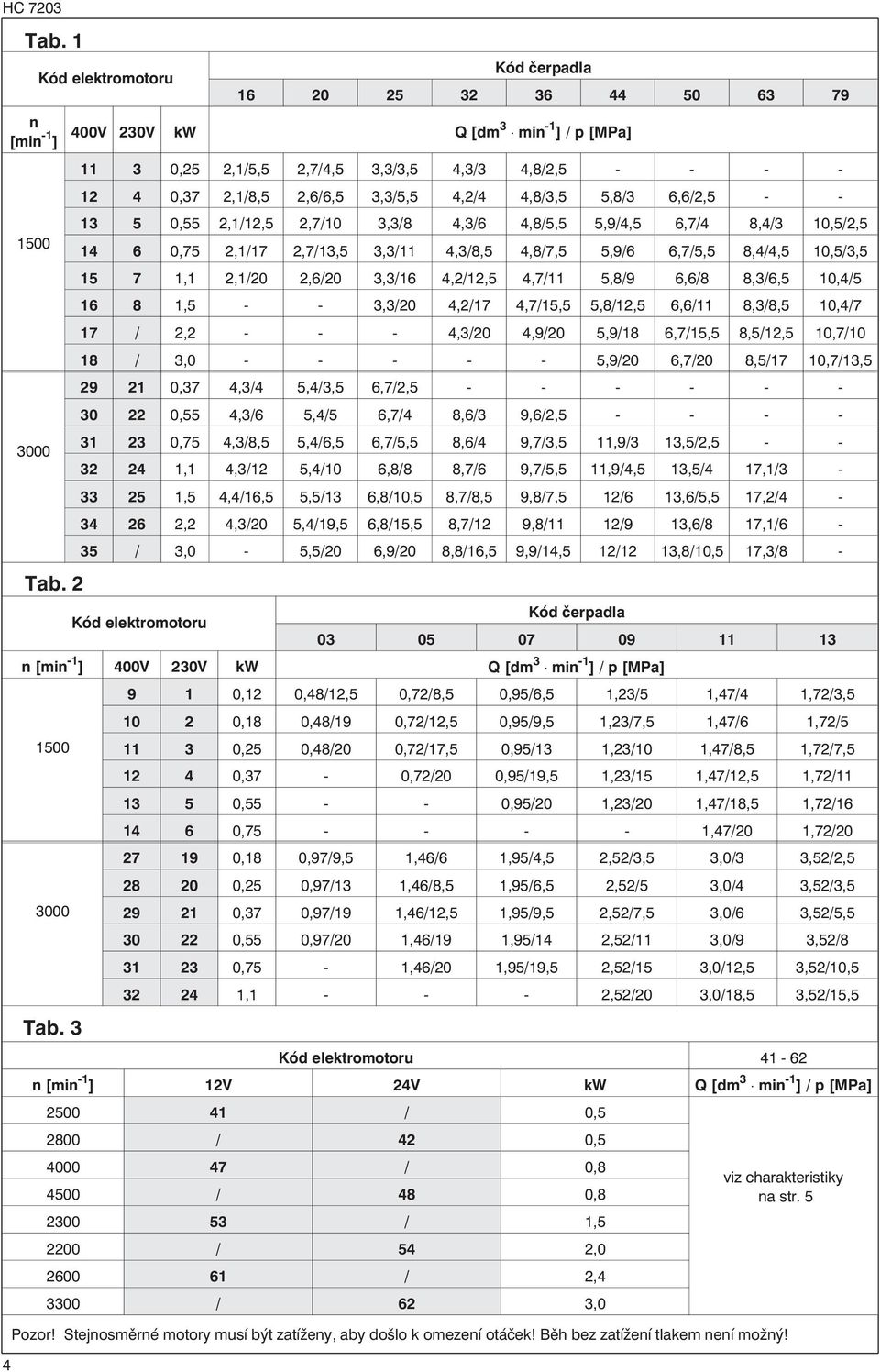

4 HC 7203 n [min -1 ] 4 Tab Kód elektromotoru Tab. 2 Kód čerpadla V 230V kw Q [dm 3 min -1 ] / p [MPa] ,25 2,1/5,5 2,7/4,5 3,3/3,5 4,3/3 4,8/2, ,37 2,1/8,5 2,6/6,5 3,3/5,5 4,2/4 4,8/3,5 5,8/3 6,6/2, ,55 2,1/12,5 2,7/10 3,3/8 4,3/6 4,8/5,5 5,9/4,5 6,7/4 8,4/3 10,5/2, ,75 2,1/17 2,7/13,5 3,3/11 4,3/8,5 4,8/7,5 5,9/6 6,7/5,5 8,4/4,5 10,5/3, ,1 2,1/20 2,6/20 3,3/16 4,2/12,5 4,7/11 5,8/9 6,6/8 8,3/6,5 10,4/ , ,3/20 4,2/17 4,7/15,5 5,8/12,5 6,6/11 8,3/8,5 10,4/7 17 / 2, ,3/20 4,9/20 5,9/18 6,7/15,5 8,5/12,5 10,7/10 18 / 3, ,9/20 6,7/20 8,5/17 10,7/13, ,37 4,3/4 5,4/3,5 6,7/2, ,55 4,3/6 5,4/5 6,7/4 8,6/3 9,6/2, ,75 4,3/8,5 5,4/6,5 6,7/5,5 8,6/4 9,7/3,5 11,9/3 13,5/2, ,1 4,3/12 5,4/10 6,8/8 8,7/6 9,7/5,5 11,9/4,5 13,5/4 17,1/ ,5 4,4/16,5 5,5/13 6,8/10,5 8,7/8,5 9,8/7,5 12/6 13,6/5,5 17,2/ ,2 4,3/20 5,4/19,5 6,8/15,5 8,7/12 9,8/11 12/9 13,6/8 17,1/6-35 / 3,0-5,5/20 6,9/20 8,8/16,5 9,9/14,5 12/12 13,8/10,5 17,3/8 - Kód čerpadla Kód elektromotoru n [min -1 ] 400V 230V kw Q [dm 3 min -1 ] / p [MPa] Tab ,12 0,48/12,5 0,72/8,5 0,95/6,5 1,23/5 1,47/4 1,72/3, ,18 0,48/19 0,72/12,5 0,95/9,5 1,23/7,5 1,47/6 1,72/ ,25 0,48/20 0,72/17,5 0,95/13 1,23/10 1,47/8,5 1,72/7, ,37-0,72/20 0,95/19,5 1,23/15 1,47/12,5 1,72/ , ,95/20 1,23/20 1,47/18,5 1,72/ , ,47/20 1,72/ ,18 0,97/9,5 1,46/6 1,95/4,5 2,52/3,5 3,0/3 3,52/2, ,25 0,97/13 1,46/8,5 1,95/6,5 2,52/5 3,0/4 3,52/3, ,37 0,97/19 1,46/12,5 1,95/9,5 2,52/7,5 3,0/6 3,52/5, ,55 0,97/20 1,46/19 1,95/14 2,52/11 3,0/9 3,52/ ,75-1,46/20 1,95/19,5 2,52/15 3,0/12,5 3,52/10, , ,52/20 3,0/18,5 3,52/15,5 Kód elektromotoru n[min -1 ] 12V 24V kw Q [dm 3 min -1 ] / p [MPa] / 0, / 42 0, / 0, / 48 0, / 1, / 54 2, / 2, / 62 3,0 viz charakteristiky na str. 5 Pozor! Stejnosměrné motory musí být zatíženy, aby došlo k omezení otáček! Běh bez zatížení tlakem není možný!

5 Charakteristiky HC 7203 KÓD 41 KÓD 42 KÓD 47 KÓD 48 KÓD 53 KÓD 54 KÓD 61 KÓD 62 5

6 HC 7203 Typ hydraulického schéma 6

7 Tabulky rozměrů HC 7203 Jednofázové a třífázové motory Kód EM Motor Výkon [kw] Napětí [V] Proud [A] ** Otáčky [min -1 ] ** B [mm] C [mm] D [mm] 1 * 4APC63-4s 0, , * 4APC63-4 0, , * 4APC71-4s 0, , * 4APC71-4 0, , * 4APC80-4s 0, , * 4APC80-4 0, , * 4APC90S-4 1, , * 4APC90L-4 1, , AP63-4s 0, , AP63-4 0, , AP71-4s 0, , AP71-4 0, , AP80-4s 0, , AP80-4 0, , AA90S04 1, , AA90L04 1, , AA100L04K 2, , AA100L04 3, , * 4APC63-2s 0, , * 4APC63-2 0, , * 4APC71-2s 0, , * 4APC71-2 0, , * 4APC80-2s 0, , * 4APC80-2 1, , * 4APC90S-2 1, , * 4APC90L-2 2, , AP63-2s 0, , AP63-2 0, , AP71-2s 0, , AP71-2 0, , AP80-2s 0, , AP80-2 1, , AA90S02 1, , AA90L02 2, , AA100L02 3, , Stejnosměrné motory * Pozor na rozběhový moment jednofázových elektromotorů. Kód EM Motor Výkon [kw] Napětí [V] Proud [A] ** Otáčky [min -1 ]** Zatěžovatel B [mm] C [mm] D [mm] 41 AME , S2-5 min S3-20% ED AME , S2-5 min S3-20% ED AME , S2-4 min S3-10% ED AME , S2-4 min S3-10% ED AMJ , S2-1 min S3-5% ED AMJ , S2-2 min S3-5% ED AMK , S2-1 min S3-8% ED AMK , S2-4 min S3-15% ED ** Platí pro jmenovité hodnoty výkonu. 7

8 HC 7203 Rozměrový náčrt rozměry v mm Agregát s válcovou plechovou nádrží - montážní poloha horizontální Uspořádání bloku Verze A Verze B Připojovací obrazce * E - dle použitých prvků * F - D n 4 = 40 mm; D n 6 = 50 mm *G -D n4 = 79 mm; D n6 = 92 mm 8 Kód nádrže Objem v dm 3 Využitelný objem v dm 3 A 10 (plech) 1,5 0, (plech) 2 1, (plech) 3 1, (plech)

9 Rozměrový náčrt rozměry v mm HC 7203 Agregát s válcovou plechovou nádrží - montážní poloha horizontální Kód nádrže Objem v dm 3 Využitelný objem v dm 3 A A1 20 (plech) 6 3, (plech) 8 4, (plech) 10 6,

10 HC 7203 Rozměrový náčrt rozměry v mm Agregát s hranatou plechovou nádrží * E - dle použitých prvků * F - D n4 = 40 mm; D n6 = 50 mm * G - D n 4 = 79 mm; D n 6 = 92 mm Kód nádrže Objem v dm 3 Využitelný objem v dm 3 A1 A2 A3 A4 A5 A6 A7 A8 d 30 (plech) , (plech) (plech) (plech) , (plech) ,

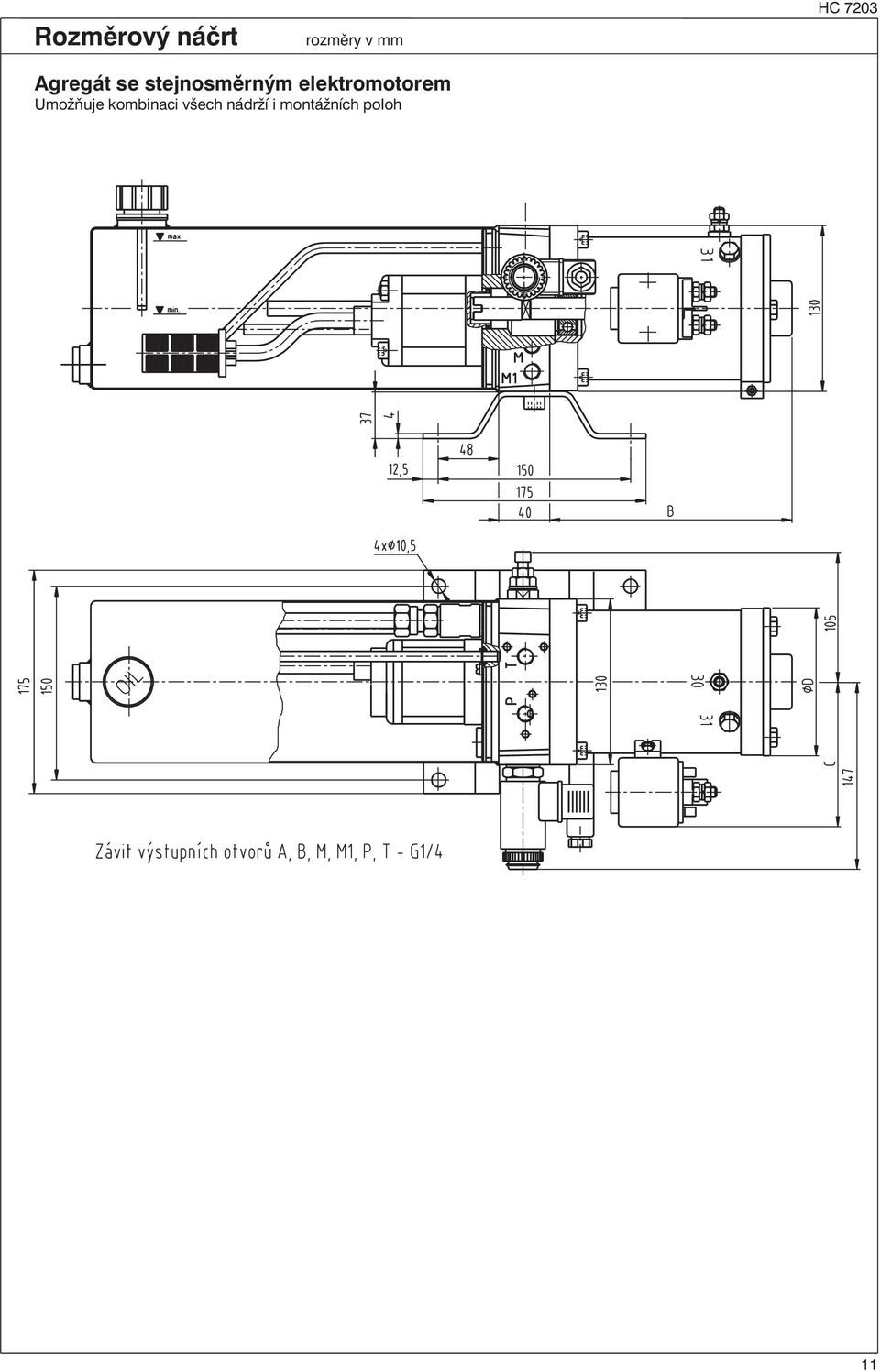

11 Rozměrový náčrt rozměry v mm HC 7203 Agregát se stejnosměrným elektromotorem Umožňuje kombinaci všech nádrží i montážních poloh 11

12 HC 7203 Rozměrový náčrt rozměry v mm Agregát s válcovou plechovou nádrží - montážní poloha vertikální 12 Kód nádrže Objem v dm 3 Využitelný objem v dm 3 A1 21 (plech) 6 3, (plech) 8 5, (plech) 10 7,4 429

13 Rozměrový náčrt rozměry v mm HC 7203 Agregát s válcovou plastovou nádrží - montážní poloha horizontální Uspořádání bloku Verze C Verze B * E - dle použitých prvků * F - D n4 = 40 mm; D n6 = 50 mm * G - D n4 = 79 mm; D n6 = 92 mm Kód nádrže Objem v dm 3 Využitelný objem v dm 3 A1 A2 40 (plast) 6 3, (plast) 8 4,

14 HC 7203 Rozměrový náčrt rozměry v mm Agregát s válcovou plastovou nádrží - montážní poloha vertikální 14 Kód nádrže Objem v dm 3 Využitelný objem v dm 3 A A1 41 (plast) 6 3, (plast) 8 4,

15 Rozměrový náčrt rozměry v mm HC 7203 Agregát s hranatou plastovou nádrží * E - dle použitých prvků * F - D n 4 = 40 mm; D n 6 = 50 mm * G - D n4 = 79 mm; D n6 = 92 mm Kód nádrže Objem v dm 3 Využitelný objem v dm 3 50 (plast)

16 HC 7203 Upozornění! Obalovou fólii lze recyklovat. Uvedené údaje slouží jen k popisu produktu a v žádném případě se nerozumí jako zaručené vlastnosti ve smyslu práva. HYTOS a.s., Vrchlabí, ČR Tel.: , Fax: , sales@hytos.cz 16 Změny vyhrazeny!
