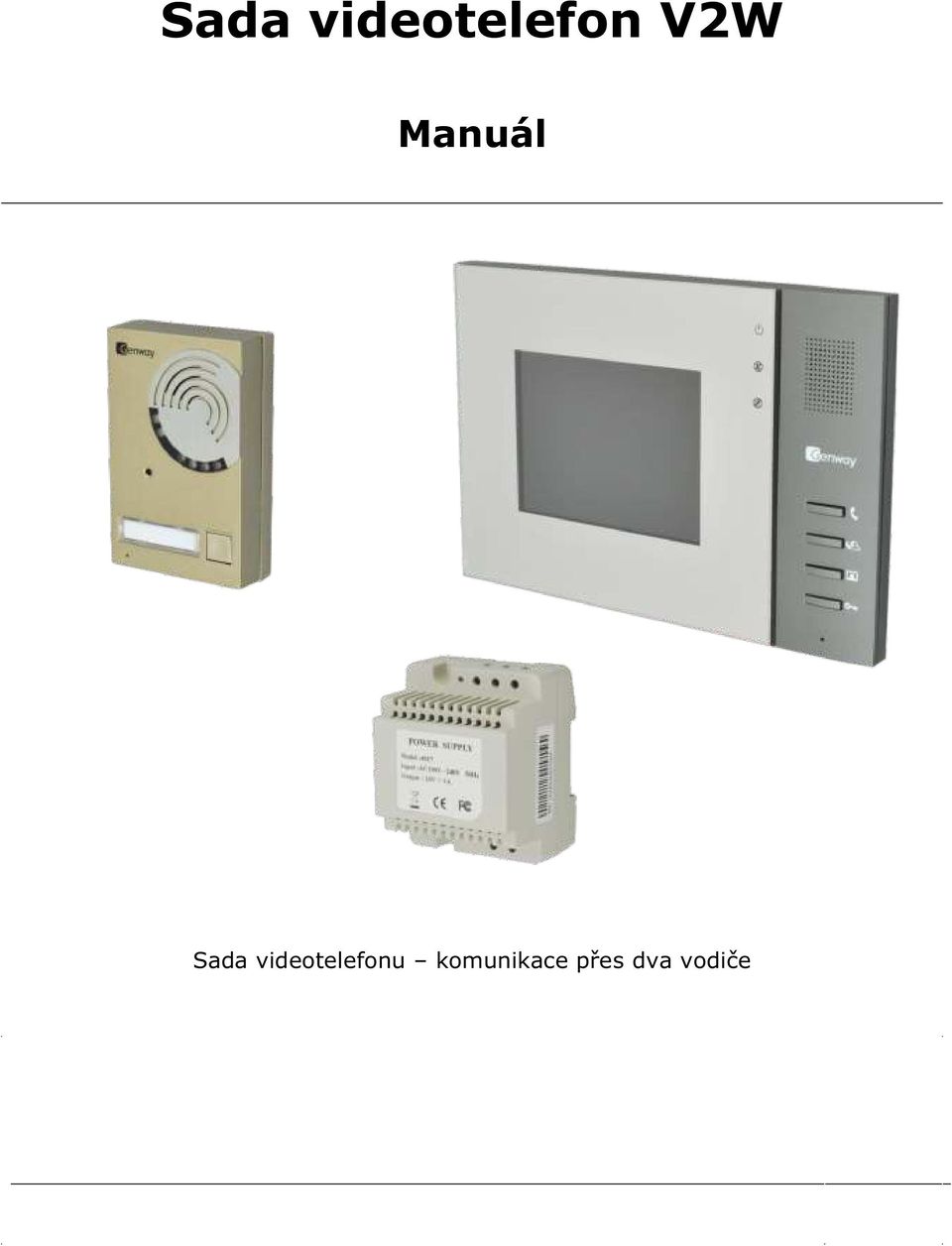

1 Sada videotelefon V2W Sada videotelefonu komunikace přes dva vodiče

2 Obsah OBSAH...2 KABELÁŽ POPIS VLASTNOSTI TECHNICKÉ PARAMETRY... CHYBA! ZÁLOŽKA NENÍ DEFINOVÁNA. 2.3 POPIS JEDNOTEK...4 DVEŘNÍ JEDNOTKA 7S60-C...4 VNITŘNÍ ZOBRAZOVACÍ JEDNOTKA 7010K ZAPOJENÍ ZÁKLADNÍ BLOKOVÉ SCHÉMA SCHÉMA ZAPOJENÍ ZVLÁŠTNÍ ZDROJ PRO ZÁMEK SCHÉMA ZAPOJENÍ POUŽITÍ ODDĚLOVAČE NAPÁJENÍ PRO ZÁMEK NZ-V2W FUNKCE VYZVONĚNÍ UŽIVATELE Z DVEŘNÍ JEDNOTKY HOVOR OTEVŘENÍ DVEŘNÍHO ZÁMKU MONITOROVÁNÍ...7 Kabeláž Využít lze libovolnou kabeláž. Kvalita a průřez vodičů ale může ovlivnit maximální vzdálenost, do které lze systém provozovat. Přibližné hodnoty jsou uvedeny v tabulce. Typ kabelu Maximální pracovní vzdálenost 2 x 0,75mm2 100m Koaxiální kabel RG-6U 200m UTP CAT 5E 200m Kroucený pár 0,22mm2 40m strana 2

3 1.0 Popis Kompletní systém jednoduchého videotelefonu určeného především pro aplikace, kde se využije stávající kabeláž například od domácího zvonku. Zařízení je schopné přenášet obraz, zvuk a napájení pro dveřní jednotku pouze po dvou drátech, bez nutnosti použití speciálního kabelu. 2.0 Vlastnosti Popis/funkce Hodnota Maximální počet účastníků 1 Počet vodičů pro instalaci 2 Čas sepnutí zámku 5s / 1s (volitelně) Otevření dveří Bezpotenciálový kontakt na dveřní jednotce Typ výstupu ovládání zámku Relé NO/NC Kamera Napájecí zdroj Provozní teplota 420 řádků 24V/1A -10 C C Odběr proudu klid 50mA aktivní 420mA strana 3

4 2.3 Popis jednotek Dveřní jednotka 7S60-C Venkovní dveřní jednotka s kamerou Určena pro povrchovou montáž na zeď, antivandal kovové provedení. 1. Objektiv kamery 2. Mikrofon 3. Reproduktor 4. Zvonkové tlačítko 5. Senzor osvětlení 6. Bílý LED přísvit 7. Modře podsvícená jmenovka Vnitřní zobrazovací jednotka 7010K Vnitřní zobrazovací jednotka Určena pro povrchovou montáž na zeď LED napájení (svítí trvale) 2. LED hovoru (svítí při probíhajícím hovoru) 3. LED umlčení vyzvánění (při ztišeném zvonění) 4. LCD displej 5. Reproduktor 6. Mikrofon 7. Přijetí hovoru 8. Aktivace komunikace 9. Monitorování 10. Otevření zámku 11. Jas displeje 12. Kontrast displeje 13. Hlasitost reproduktoru 14. Hlasitost zvonění strana 4

5 3.0 Zapojení Napájení ze zdroje se připojuje k vnitřní jednotce. Ke dveřní jednotce vedou pouze dva vodiče ze svorkovnice DOOR 1. Na polaritě vodičů sběrnice nezáleží. 3.1 Základní blokové schéma strana 5

6 3.2 Schéma zapojení zvláštní zdroj pro zámek Pro ovládání dveřního zámku lze využít kontakty relé na dveřní jednotce, ale musíme pro zámek zajistit externí napájení. Stejné svorky označené COM,NC,NO jsou na vnitřní zobrazovací jednotce, toto relé kopíruje stav relé na dveřní jednotce a lze použít například pro paralelní signalizaci aktivovaného zámku. 3.1 Schéma zapojení použití oddělovače napájení pro zámek NZ-V2W Pro ovládání dveřního zámku lze využít kontakty relé na dveřní jednotce, pro zámek zajišťuje napájení modul NZ-V2W, který přímo ze sběrnice od ltruje napájecí napětí pro zámek. Podmínkou dobré funkčnosti je použití nízkoodběrového zámku. Tuto variantu napájení doporučujeme využít pouze v nouzovém případě, kdy nelze zajistit napájení jiným způsobem. strana 6

7 4.0 Funkce 4.1 Vyzvonění uživatele z dveřní jednotky V případě, že návštěva stiskne tlačítko na dveřní jednotce, ozve se gong. Ten se ozývá do té doby, než je druhou stranou hovor přijat, nebo do uplynutí 30 sec. Zároveň zní na vnitřní jednotce gong a je vidět obraz z kamery. 4.2 Hovor Hovor zahájíme při vyzvánění tlačítkem na vnitřní jednotce a ukončíme opětovným stiskem. Doba aktivního hovoru je omezena na 2 minuty. 4.3 Otevření dveřního zámku Jestliže chceme příchozí osobu pustit dovnitř, je podmínkou to, aby byl nejprve aktivní hovor, nebo monitorování. Po stisku tlačítka aktivuje relé na obou jednotkách volitelně na dobu 5, nebo 1 sec podle nastavení přepínače na zadní straně zobrazovací jednotky (OFF=1 sec/ ON=5 sec). 4.4 Monitorování Prostor před dveřmi lze monitorovat, aniž by někdo zazvonil a ušetřit tak čas v případě, že návštěvu očekáváme. V okamžiku aktivace monitorování vidíme obraz a slyšíme dění před vchodem, po 30 sec je monitorování automaticky ukončeno. Jestliže chceme aktivovat obousměrnou komunikaci je zapotřebí při monitorování stisknout, opětovným stiskem se hovor ukončí, nebo je ukončen automaticky po 2 min. strana 7
