ZÁVITOVÝ SAMOÈINNÝ REGULÁTOR DIFERENÈNÍHO TLAKU ZSG5

Rozměr: px
Začít zobrazení ze stránky:

Download "ZÁVITOVÝ SAMOÈINNÝ REGULÁTOR DIFERENÈNÍHO TLAKU ZSG5"

Transkript

1 ZÁVITOVÝ SAMOÈINNÝ REGULÁTOR DIFERENÈNÍHO TLAKU ZSG5

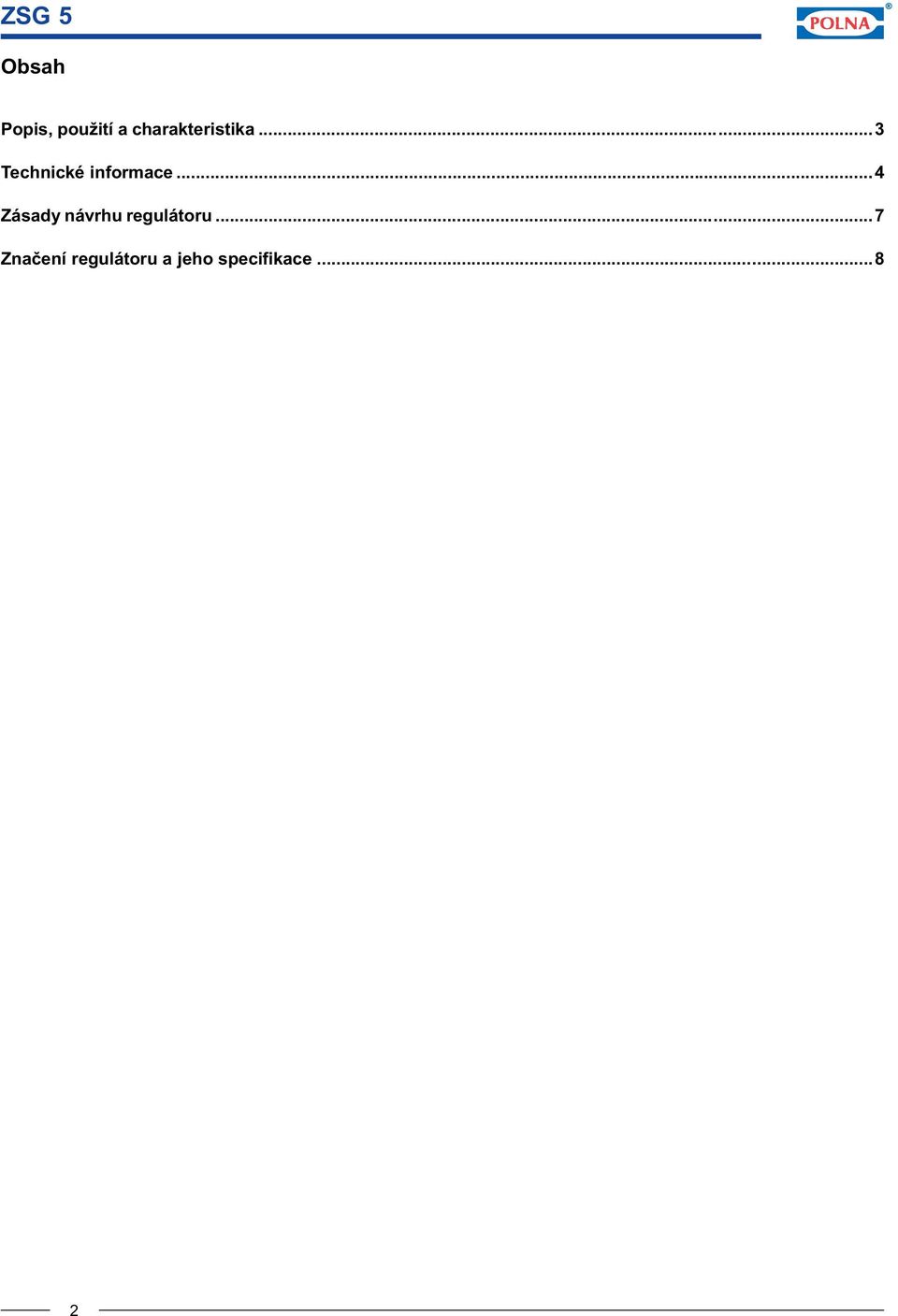

2 ZSG 5 Obsah Popis, použití a charakteristika...3 Technické informace...4 Zásady návrhu regulátoru...7 Znaèení regulátoru a jeho specifikace...8 2

3 Popis, použití a charakteristika ZSG 5 Samoèinné (pøímoèinné) regulátory diferenèního tlaku ZSG 5 patøí do kategorie jednosedlových, tlakovì odlehèených regulátorù kapalných a plynných médií. Regulátory jsou pøednostnì urèeny pro teplárenství, avšak je také možné je aplikovat v následujících prùmyslových odvìtvích: CHEMIE PETROCHEMIE FARMACIE ENERGETIKA HUTNICTVÍ TEPLÁRENSTVÍ POTRAVINÁØSTVÍ PAPÍRENSTVÍ Charakteristika regulátoru øady ZSG 5 Regulátory jsou urèeny pro regulaci nastaveného diferenèního tlaku v technologických zaøízeních, které jsou spojeny se vstupem nebo výstupem regulátoru. Jsou používány pro regulaci tlaku studené a horké vody, vodní páry, vzduchu a plynù. Jiné druhy médií je nutné pøedem konzultovat z výrobcem. V každém pøípadì však nesmí provozní parametry pøekroèit max. hodnoty uvedené v tabulce dále. malé konstrukèní rozmìry široký rozsah prùtokových souèinitelù K vs vysoká tìsnost ventilu v pøípadì použití sedla s PTFE tìsnícím kroužkem v celém rozsahu prùtoku identické prùtokové souèinitele K vs pro sedla s tvrdou dosedací plochou tvrdé (kov - kov) nebo mìkkou dosedací plochou mìkké (kov - PTFE) dlouhá životnost a bezporuchový chod je zajištìn použitím speciálních technologií pøi výrobì a povrchové úpravì jednotlivých komponentù vynikající pøesnost regulace pøi použití standardnì odlehèené kuželky používání bezasbestových tìsnìní vysoké kvality široká škála možností nastavení rozsahu pružin originální technická a konstrukèní øešení evidovaná na patentovém úøadì malá hmotnost a minimální požadavky na zastavìný prostor, pøíznivá cena 3

4 ZSG 5 Technické informace Ventil Konstrukce jednosedlový, se smìrem prùtoku pod kuželku (médium otevírá) Nominální svìtlosti DN 15 až DN 32-1/2 až 1 1/4 Nominální tlak PN 16, 25 nebo ANSI 150 Pøipojení pøírubové dle ÈSN, DIN nebo ANSI provedení: - hrubá tìsnící lišta dle DIN2526 Form C a jiné - drážka dle DIN2526 Form N, ISO 2084, ISO RF nebo RTJ dle ANSI B16.5 pøivaøovací závitové s vnìjším závitem Stavební délka viz tabulka è.2 Prùtokový souèinitel Kvs 0,5-10 m 3 /h Regulaèní pomìr 50:1 Tìsnost uzávìru mìkké sedlo kov/ptfe tøída VI dle IEC 534/4 (bublinková, ~100%) Teploty médií -20 až C Ucpávka Standardní pro teploty média C Kuželka Konstrukce odlehèená Pohon membránový Materiálové provedení regulátoru Tìleso Tìsnìní Kuželka Sedlo tvárná litina GGG-40.3 DIN 1693/1,2; ÈSN EPDM nebo NBR - jiné materiály dle regulovaného média mosaz MO59 korozivzdorná ocel WNr AISI 316Ti ASTM A 276; ÈSN Pohon Tìleso tvárná litina GGG-40.3 DIN 1693/1,2; ÈSN Táhlo korozivzdorná ocel WNr Membrána EPDM + tkanina nebo NBR a jiné materiály dle regulovaného média Tìsnìní EPDM nebo NBR Pružina Díly válcovaná ocel WNr Pružiny pružinová ocel WNr

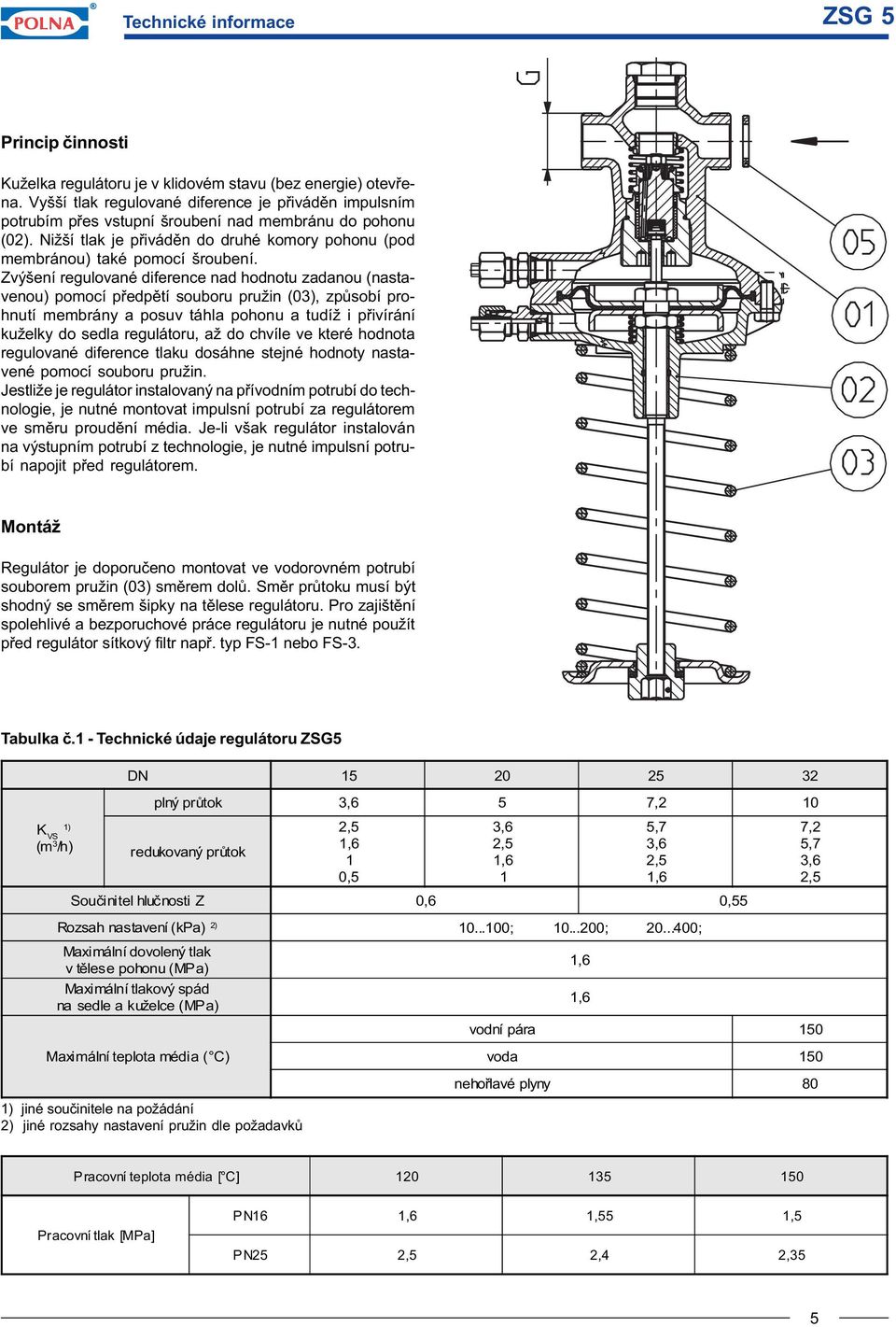

5 Technické informace ZSG 5 Princip èinnosti Kuželka regulátoru je v klidovém stavu (bez energie) otevøena. Vyšší tlak regulované diference je pøivádìn impulsním potrubím pøes vstupní šroubení nad membránu do pohonu (02). Nižší tlak je pøivádìn do druhé komory pohonu (pod membránou) také pomocí šroubení. Zvýšení regulované diference nad hodnotu zadanou (nastavenou) pomocí pøedpìtí souboru pružin (03), zpùsobí prohnutí membrány a posuv táhla pohonu a tudíž i pøivírání kuželky do sedla regulátoru, až do chvíle ve které hodnota regulované diference tlaku dosáhne stejné hodnoty nastavené pomocí souboru pružin. Jestliže je regulátor instalovaný na pøívodním potrubí do technologie, je nutné montovat impulsní potrubí za regulátorem ve smìru proudìní média. Je-li však regulátor instalován na výstupním potrubí z technologie, je nutné impulsní potrubí napojit pøed regulátorem. Montáž Regulátor je doporuèeno montovat ve vodorovném potrubí souborem pružin (03) smìrem dolù. Smìr prùtoku musí být shodný se smìrem šipky na tìlese regulátoru. Pro zajištìní spolehlivé a bezporuchové práce regulátoru je nutné použít pøed regulátor sítkový filtr napø. typ FS-1 nebo FS-3. Tabulka è.1 - Technické údaje regulátoru ZSG5 DN plný prùtok 3,6 5 7,2 10 K VS 1) (m 3 /h) redukovaný prùtok 2,5 1 0,5 Souèinitel hluènosti Z 0,6 0,55 3,6 2,5 1 5,7 3,6 2,5 7,2 5,7 3,6 2,5 Rozsah nastavení (kpa) 2) ; ; ; Maximální dovolený tlak v tìlese pohonu (MPa) Maximální tlakový spád na sedle a kuželce (MPa) Maximální teplota média ( C) vodní pára 150 voda 150 nehoølavé plyny 80 1) jiné souèinitele na požádání 2) jiné rozsahy nastavení pružin dle požadavkù Pracovní teplota média [ C] Pracovní tlak [MPa] PN16 1,55 1,5 PN25 2,5 2,4 2,35 5

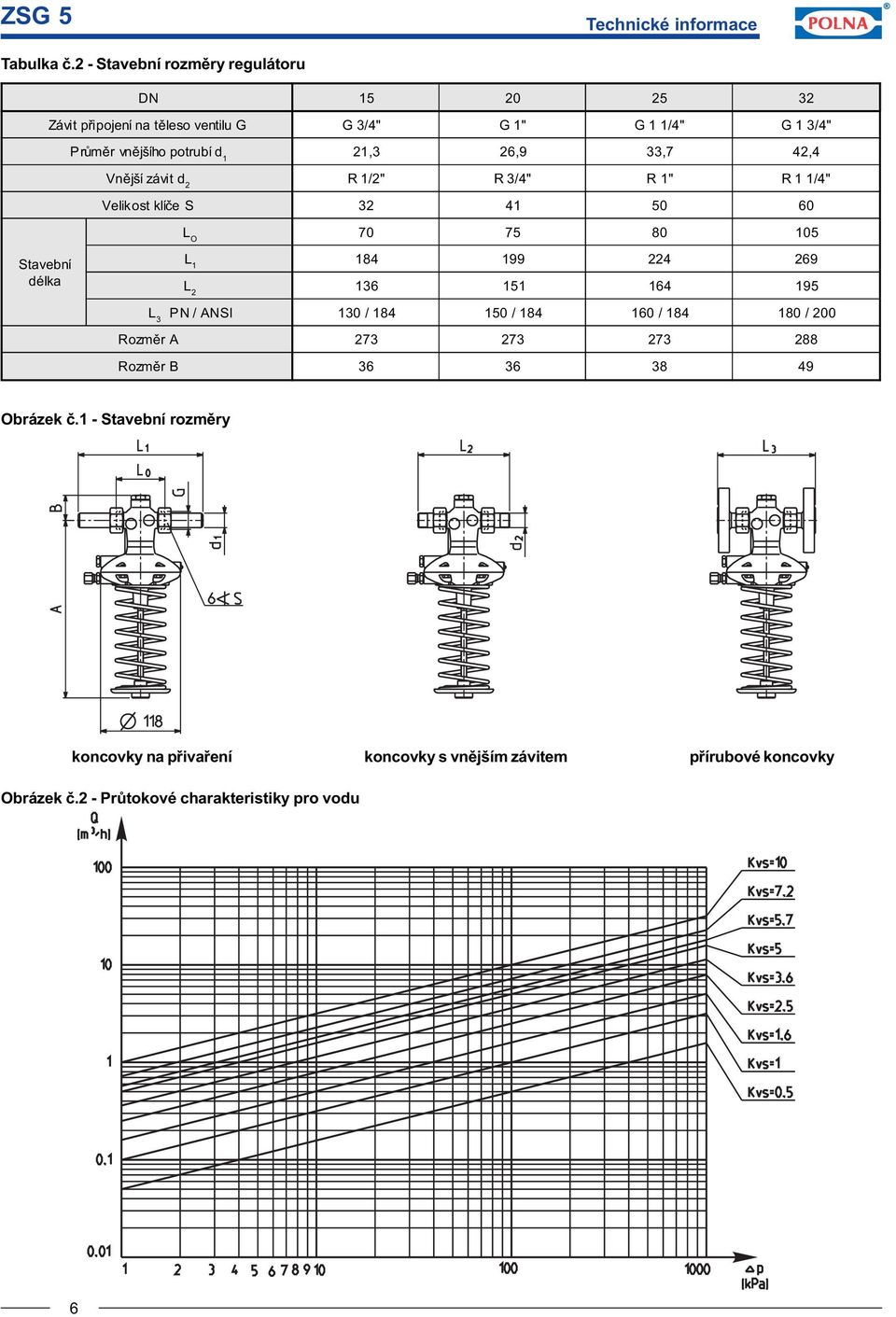

6 ZSG 5 Technické informace Tabulka è.2 - Stavební rozmìry regulátoru DN Závit pøipojení na tìleso ventilu G G 3/4" G 1" G 1 1/4" G 1 3/4" P rùmìr vnìjšího potrubí d 1 21,3 26,9 33,7 42,4 Vnìjší závit d 2 R 1/2" R 3/4" R 1" R 1 1/4" Velikost klíèe S L O Stavební délka L L L 3 PN / ANSI 130 / / / / 200 Rozmìr A Rozmìr B Obrázek è.1 - Stavební rozmìry koncovky na pøivaøení koncovky s vnìjším závitem pøírubové koncovky Obrázek è.2 - Prùtokové charakteristiky pro vodu 6

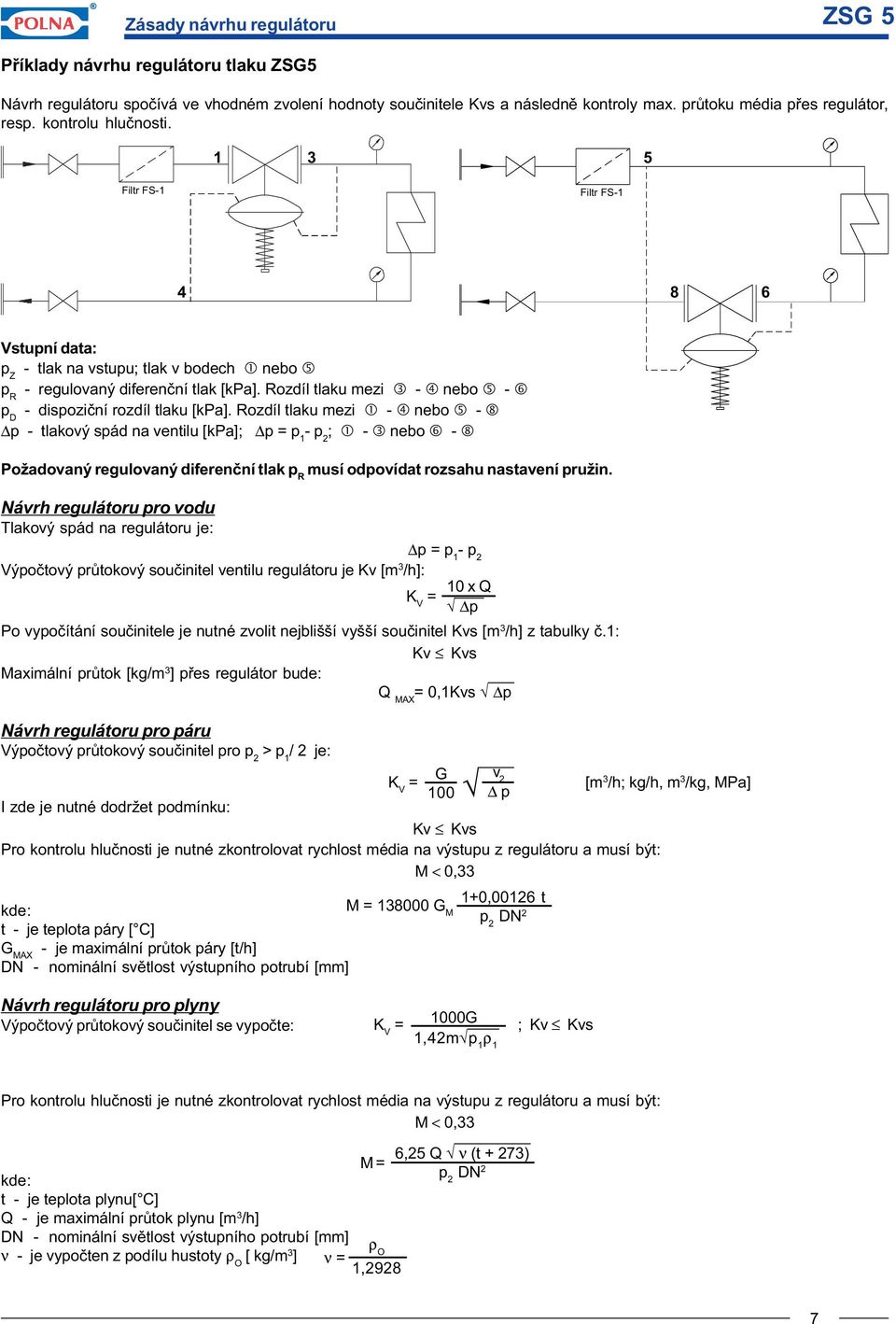

7 Zásady návrhu regulátoru ZSG 5 Pøíklady návrhu regulátoru tlaku ZSG5 Návrh regulátoru spoèívá ve vhodném zvolení hodnoty souèinitele Kvs a následnì kontroly max. prùtoku média pøes regulátor, resp. kontrolu hluènosti Filtr FS-1 Filtr FS Vstupní data: p Z - tlak na vstupu; tlak v bodech nebo p R - regulovaný diferenèní tlak [kpa]. Rozdíl tlaku mezi ƒ - nebo - p D - dispozièní rozdíl tlaku [kpa]. Rozdíl tlaku mezi - nebo - ˆ p - tlakový spád na ventilu [kpa]; p = p 1 - p 2 ; - ƒ nebo - ˆ Požadovaný regulovaný diferenèní tlak p R musí odpovídat rozsahu nastavení pružin. Návrh regulátoru pro vodu Tlakový spád na regulátoru je: p = p 1 - p 2 Výpoètový prùtokový souèinitel ventilu regulátoru je Kv [m 3 /h]: 10 x Q K V = p Po vypoèítání souèinitele je nutné zvolit nejblišší vyšší souèinitel Kvs [m 3 /h] z tabulky è.1: Kv Kvs Maximální prùtok [kg/m 3 ] pøes regulátor bude: Q MAX = 0,1Kvs p Návrh regulátoru pro páru Výpoètový prùtokový souèinitel pro p 2 > p 1 / 2 je: I zde je nutné dodržet podmínku: Kv Kvs Pro kontrolu hluènosti je nutné zkontrolovat rychlost média na výstupu z regulátoru a musí být: M < 0,33 K V = G 100 kde: M = G M t - je teplota páry [ C] G MAX - je maximální prùtok páry [t/h] DN - nominální svìtlost výstupního potrubí [mm] v 2 p 1+0,00126 t p 2 DN 2 [m 3 /h; kg/h, m 3 /kg, MPa] Návrh regulátoru pro plyny Výpoètový prùtokový souèinitel se vypoète: K V = 1000G 1,42m p 1 ρ 1 ; Kv Kvs Pro kontrolu hluènosti je nutné zkontrolovat rychlost média na výstupu z regulátoru a musí být: M < 0,33 kde: t - je teplota plynu[ C] Q - je maximální prùtok plynu [m 3 /h] DN - nominální svìtlost výstupního potrubí [mm] ν - je vypoèten z podílu hustoty ρ O [ kg/m 3 ] ν = M = ρ O 1,2928 6,25 Q ν (t + 273) p 2 DN 2 7

8 ZSG 5 Znaèení regulátoru a jeho specifikace Pøíslušenství: Souèasnì s regulátorem je možné dodat i pøíslušenství nutné nebo doporuèené ke správné a bezporuchové práci regulátoru. - pøevleèná matice a kroužek pro impulsní mìdìné potrubí - impulsní mìdìné potrubí dané délky - sítkový filtr FS-1 nebo podobný - šroubení pøímé pro impulsní mìdìné potrubí φ 6 x 1 mm - šroubení rohové pro impulsní mìdìné potrubí φ 6 x 1 mm - klíè pro nastavení pøedpìtí pružin - uzavírací ventil ZWD 1 Obrázek è.3 - Pøíklad zapojení regulátoru. Regulace p = p1 - p2 odbìr vyššího reg. tlaku z tìlesa ventilu, nižšího z potrubí FS-1 ZSG-5.1 P1 odbìr nižšího reg. tlaku z tìlesa ventilu, vyššího z potrubí FS-1 P1 odbìr obou reg. tlakù z potrubí FS-1 P1 ZSG-5.2 P2 ZSG-5.3 P2 P2 Tabulka è.3 - Model sestavení základního kódu pro oznaèení regulátoru Kód ZSG 5.1 DN15 PN25 Kvs3, kpa Regulátor tlaku: typová øada ZSG 5 Provedení: odbìr vyššího tlaku z tìlesa regulátoru; nižší z potrubí 1 odbìr nižšího tlaku z tìlesa; vìtší tlak z potrubí 2 odbìr obou reg. tlakù z potrubí 3 Jmenovitá svìtlost: DN15... DN32 DN15 Jmenovitý tlak: PN16... PN25 PN25 Prùtokový souèinitel: dle tab. è.1 Rozsah pružin: kpa kpa kpa Typ koncovek: pøírubové koncovky - bez oznaèení závitové koncovky pøivaøovací koncovky Kvs3,6 ZK SK Pøíklad oznaèení: ZSG 5.1 DN15 PN25 Kvs3, kpa Zastoupení pro Èeskou republiku a Slovenskou republiku: Váš dodavatel: POLNA corp. s.r.o. námìstí Svobody Tøinec Èeská republika tel./fax: +420/659/ info@polnacorp.cz 8 Vydání: 12/2001/RP
