PŘEHLED POLYURETANOVÝCH ŘEMENŮ

Transkript

1 PŘEHLED POLYURETANOVÝCH ŘEMENŮ

2 KONSTRUKCE OZUBENÝCH POLYURETANOVÝCH ŘEMENŮ Tažné kordy zajišťují potřebnou pevnost a odolnost proti prodloužení. Řemeny jsou standardně dodávány s ocelovým tažným kordem, na poptávku lze tyto řemeny také dodat s následujícími tažnými kordy: kevlarové tažné kordy pro aplikace s rázy, vynikající chemická a korozní odolnost nerezové tažné kordy pro aplikace v agresivním prostředí vysoce flexibilní tažné kordy pro aplikace s častým ohýbáním řemene nebo pro malé průměry řemenic vysoce únosné tažné kordy pro přenos vysokých výkonů nebo nízké prodloužení řemene Polyuretanové tělo řemene je vyrobeno z polyuretanu vysoce odolného proti opotřebení a únavě, což zajišťuje vysokou tuhost ozubení a také velmi čistý provoz. Na poptávku lze dodat několik typů polyuretanových směsí. Nylonová tkanina ze strany zubů a/nebo hřbetu řemene snižuje koeficient tření, omezeně hlučnost, zlepšuje záběrovou charakteristiku, zesiluje povrch řemene a chrání jej před opotřebením. KONSTRUKCE Chemické vlastnosti dobrá odolnost proti stárnutí, hydrolýze, UVA paprskům, ozónu pracovní teplota v rozmezí 30 C + 80 C (krátkodobě až +110 C) vysoká odolnost proti olejům, tukům a mazivům dobrá odolnost proti většině kyselin a zásadám Mechanické vlastnosti rozměrová stabilita nízké předpětí nízká úhroveň hluku vysoká odolnost proti otěru nenáročná údržba lineární rychlosti až 80 m/sec

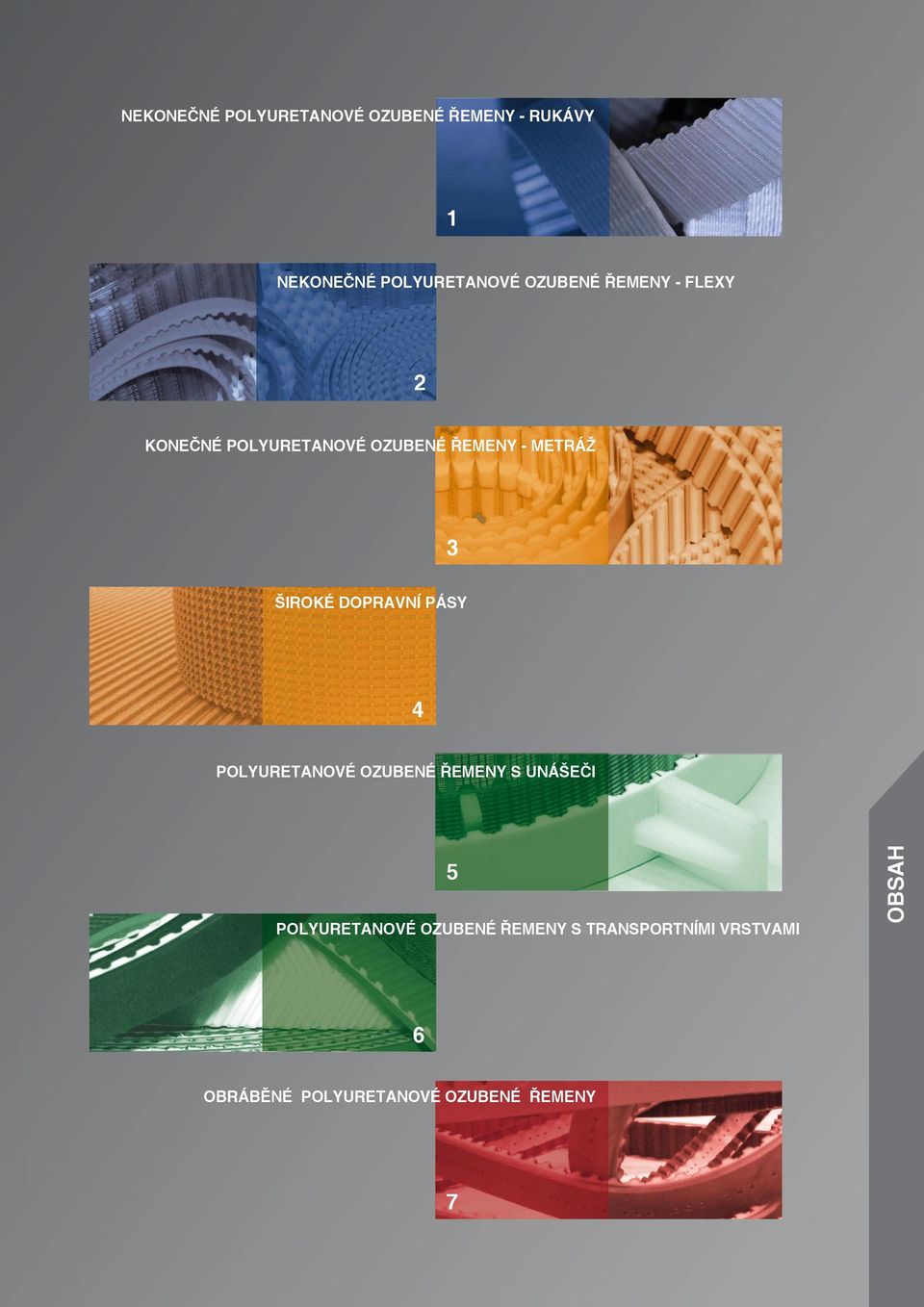

3 NEKONEČNÉ POLYURETANOVÉ OZUBENÉ ŘEMENY - RUKÁVY 1 NEKONEČNÉ POLYURETANOVÉ OZUBENÉ ŘEMENY - FLEXY 2 KONEČNÉ POLYURETANOVÉ OZUBENÉ ŘEMENY - METRÁŽ 3 ŠIROKÉ DOPRAVNÍ PÁSY 4 POLYURETANOVÉ OZUBENÉ ŘEMENY S UNÁŠEČI 5 POLYURETANOVÉ OZUBENÉ ŘEMENY S TRANSPORTNÍMI VRSTVAMI OBSAH 6 OBRÁBĚNÉ POLYURETANOVÉ OZUBENÉ ŘEMENY 7

4 NEKONEČNÉ POLYURETANOVÉ OZUBENÉ ŘEMENY - RUKÁVY Široká řada přesných nekonečných řemenů a rukávů vyráběných z termostálého polyuretanu dodávaných ve standardních i nestandardních šířkách. Vlastnosti Tvrdost: 88 Shore A Šroubovitě navinutý ocelový tažný kord - kevlarový tažný kord na poptávku Výrobní délka: 120mm až 2.250mm v závislosti na zubovém profilu a rozteči Dodávané rozteče a typy ozubení: T2.5, T5, T10, DT5, DT10 AT5, AT10 Přenos kroutícího momentu Náročné pracovní prostředí s požadavky na vysokou čistotu provozu Oblast použití Potravinářský průmysl Textilní průmysl Tiskařský průmysl Kancelářské stroje Ruční nářadí 1

5 NEKONEČNÉ POLYURETANOVÉ OZUBENÉ ŘEMENY - FLEXY Skutečně nekonečné ozubené řemeny vyráběné z termoplastického polyuretanu na objednávku zákazníka. Vlastnosti Tvrdost: 92 Shore A ( na poptávku 85 Shore A ) Šroubovitě navinutý ocelový kord Na poptávku: - kevlarové kordy - nerezové kordy - vysoce únosné kordy - vysoce flexibilní kordy Možnost aplikace nylonové tkaniny ze strany zubů Výrobní délka: po zubu od 1.500mm až mm v závislosti na zubovém profilu a rozteči Dodávané rozteče a typy ozubení: XL, L, H, XH T5, T10, T20 AT5, AT10, AT20 HTD 5M, 8M, 14M STD 5M, 8M (Oboustranné řemeny na poptávku) Přenos kroutícího momentu Těžké dopravní aplikace Náročné pracovní prostředí s požadavky na vysokou čistotu provozu Oblast použití Potravinářský průmysl Dřevozpracující průmysl Sklářský průmysl Keramický průmysl Gumárenský průmysl Papírenský průmysl 2

6 KONEČNÉ POLYURETANOVÉ OZUBENÉ ŘEMENY - METRÁŽ Ozubené řemeny konečné délky vyráběné z termoplastického polyuretanu, dodávané v rolích nebo konkrétních délkách. Vlastnosti Tvrdost : 92 Shore A ( na poptávku 85 Shore A ) Možnost provedení v FDA/USDA Ocelové tažné kordy v paralelním uspořádání Na poptávku: - kevlarové kordy - nerezové kordy - vysoce únosné kordy - vysoce flexibilní kordy Možnost aplikace nylonové tkaniny ze strany zubů a/nebo ze strany hřbetu řemene Antistatické provedení na poptávku Ozubené řemeny konečné délky lze za přesně definovaných podmínek tepelně spojovat a vytvořit tak nekonečný ozubený řemen, který má díky speciálnímu V-spoji cca % únosnost oproti původnímu řemeni. Svařované řemeny jsou především určené pro dopravní aplikace. Min. délka svařovaných řemenů od 440mm Dodávané rozteče a typy ozubení: XL, L, H, XH T5, T10, T20 AT5, AT10, AT20 TK5, TK10, ATK5, ATK10 HTD 5M, 8M, 14M STD 5M, 8M Velmi přesné polohování a pootáčení Synchronní doprava Vysoké zrychlení, zpomalení a provozní rychlost Přesná orientace produktu Více řemenů na společné hřídeli 3 Oblast použití Lineární polohovací systémy Pohony vrat a dveří Pálící stroje Kancelářské stroje Tiskařské stroje Sklářský a dřevozpracující průmysl

7 ŠIROKÉ DOPRAVNÍ PÁSY Široké dopravní pásy jsou alternativou k plochým a modulárním pásům. Primárně používané jako procesní dopravní pásy, eliminují prokluz v dopravních aplikacích. Vlastnosti Maximální šíře: 450mm (18 ) - podélným svařením lze dosáhnout max. šířky 900mm Tvrdost: 92 Shore A ( na poptávku 85 Shore A ) Možnost provedení v FDA/USDA Kevlarové tážné kordy v paralelním uspořádání Možnost aplikace nylonové tkaniny ze strany zubů a/nebo ze strany hřbetu řemene Odolnost proti prořezu, olejům, chemikáliím a vodě Možnost aplikace transportních vrstev nebo unášečů Dodávané rozteče a typy ozubení: H, T10 Nahrazuje ploché dopravní pásy - odpadá nutnost dopínání - nižší zatížení hřídelí - vyšší zrychlení bez prokluzu Alternativa k modulárním pásům - tišší provoz - snazší čištění - neobsahuje části, které by mohly kontaminovat doprovavané produkty Dopravní aplikace za vyšších rychlostí Rychlé pootáčení Doprava objemných produktů Doprava potravin Oblast použití Zpracování skla Elektrotechnický průmysl Potravinářský průmysl Výroba hygienických potřeb 4

8 POLYURETANOVÉ OZUBENÉ ŘEMENY S UNÁŠEČI Pro dopravní aplikace mohou být ozubené řemeny dodány s navařenými unášeči, které jsou vyrobeny ze stejného materiálu jako tělo řemene a tepelně aplikovány tak, aby se staly integrální částí řemene. Vlastnosti Non marking provedení Unášeče jsou vyrobeny a umístěny na řemeny v úzkých tolerancích Široké možnosti tvarového provedení Možnost provedení v FDA/USDA Možnost aplikace kovových vložek, včetně závitových Tlačení, dopravování nebo pohánění v balících aplikacích Umístění výrobku ve výrobních krocích Držáky pro montážní zařízení Variabilní nastavení odstupu mezi dopravovanými komponenty Oblast použití Montážní aplikace Dopravní aplikace Manipulační aplikace Balící aplikace 5

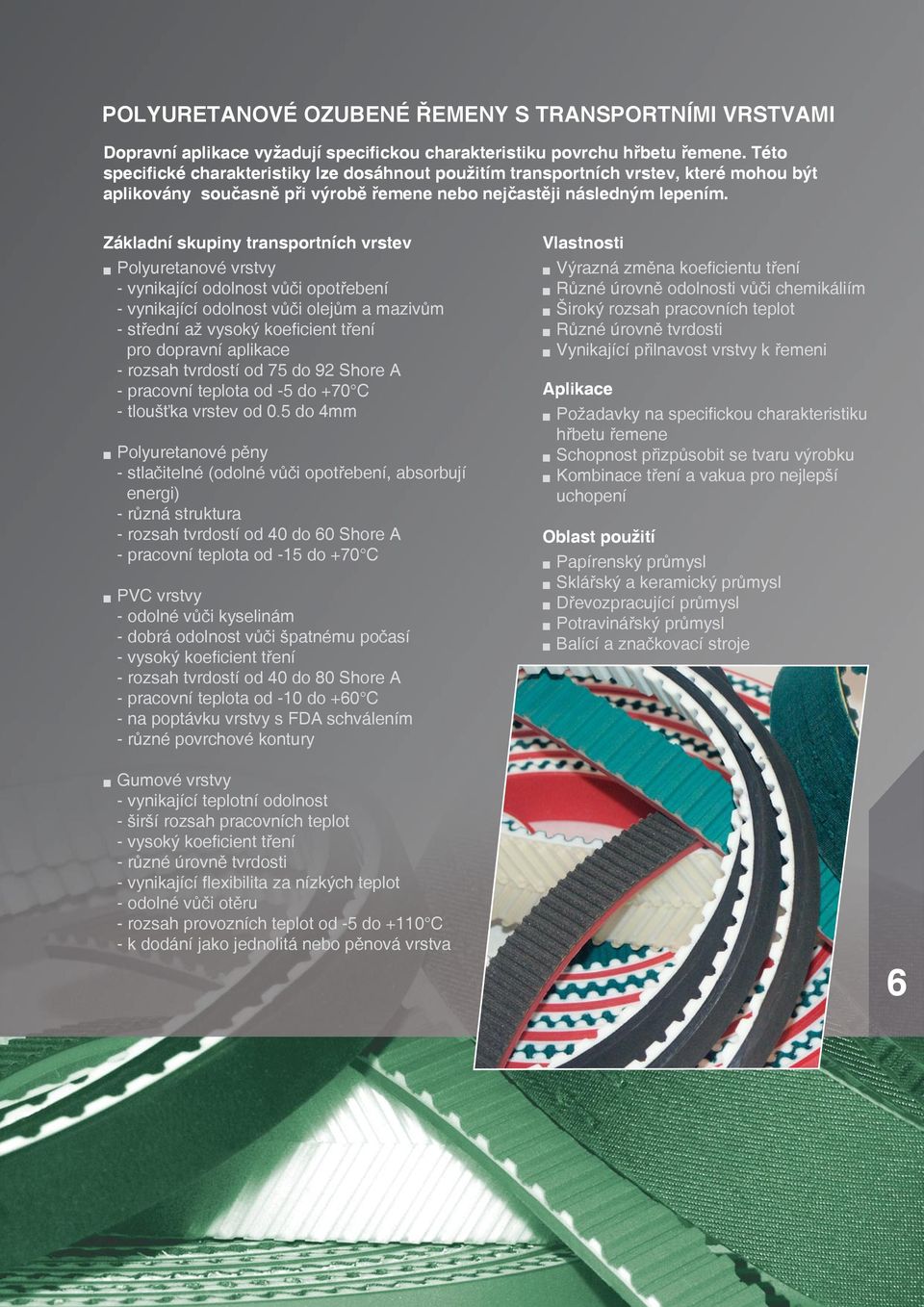

9 POLYURETANOVÉ OZUBENÉ ŘEMENY S TRANSPORTNÍMI VRSTVAMI Dopravní aplikace vyžadují specifickou charakteristiku povrchu hřbetu řemene. Této specifické charakteristiky lze dosáhnout použitím transportních vrstev, které mohou být aplikovány současně při výrobě řemene nebo nejčastěji následným lepením. Základní skupiny transportních vrstev Polyuretanové vrstvy - vynikající odolnost vůči opotřebení - vynikající odolnost vůči olejům a mazivům - střední až vysoký koeficient tření pro dopravní aplikace - rozsah tvrdostí od 75 do 92 Shore A - pracovní teplota od -5 do +70 C - tloušťka vrstev od 0.5 do 4mm Polyuretanové pěny - stlačitelné (odolné vůči opotřebení, absorbují energi) - různá struktura - rozsah tvrdostí od 40 do 60 Shore A - pracovní teplota od -15 do +70 C PVC vrstvy - odolné vůči kyselinám - dobrá odolnost vůči špatnému počasí - vysoký koeficient tření - rozsah tvrdostí od 40 do 80 Shore A - pracovní teplota od -10 do +60 C - na poptávku vrstvy s FDA schválením - různé povrchové kontury Vlastnosti Výrazná změna koeficientu tření Různé úrovně odolnosti vůči chemikáliím Široký rozsah pracovních teplot Různé úrovně tvrdosti Vynikající přilnavost vrstvy k řemeni Požadavky na specifickou charakteristiku hřbetu řemene Schopnost přizpůsobit se tvaru výrobku Kombinace tření a vakua pro nejlepší uchopení Oblast použití Papírenský průmysl Sklářský a keramický průmysl Dřevozpracující průmysl Potravinářský průmysl Balící a značkovací stroje Gumové vrstvy - vynikající teplotní odolnost - širší rozsah pracovních teplot - vysoký koeficient tření - různé úrovně tvrdosti - vynikající flexibilita za nízkých teplot - odolné vůči otěru - rozsah provozních teplot od -5 do +110 C - k dodání jako jednolitá nebo pěnová vrstva 6

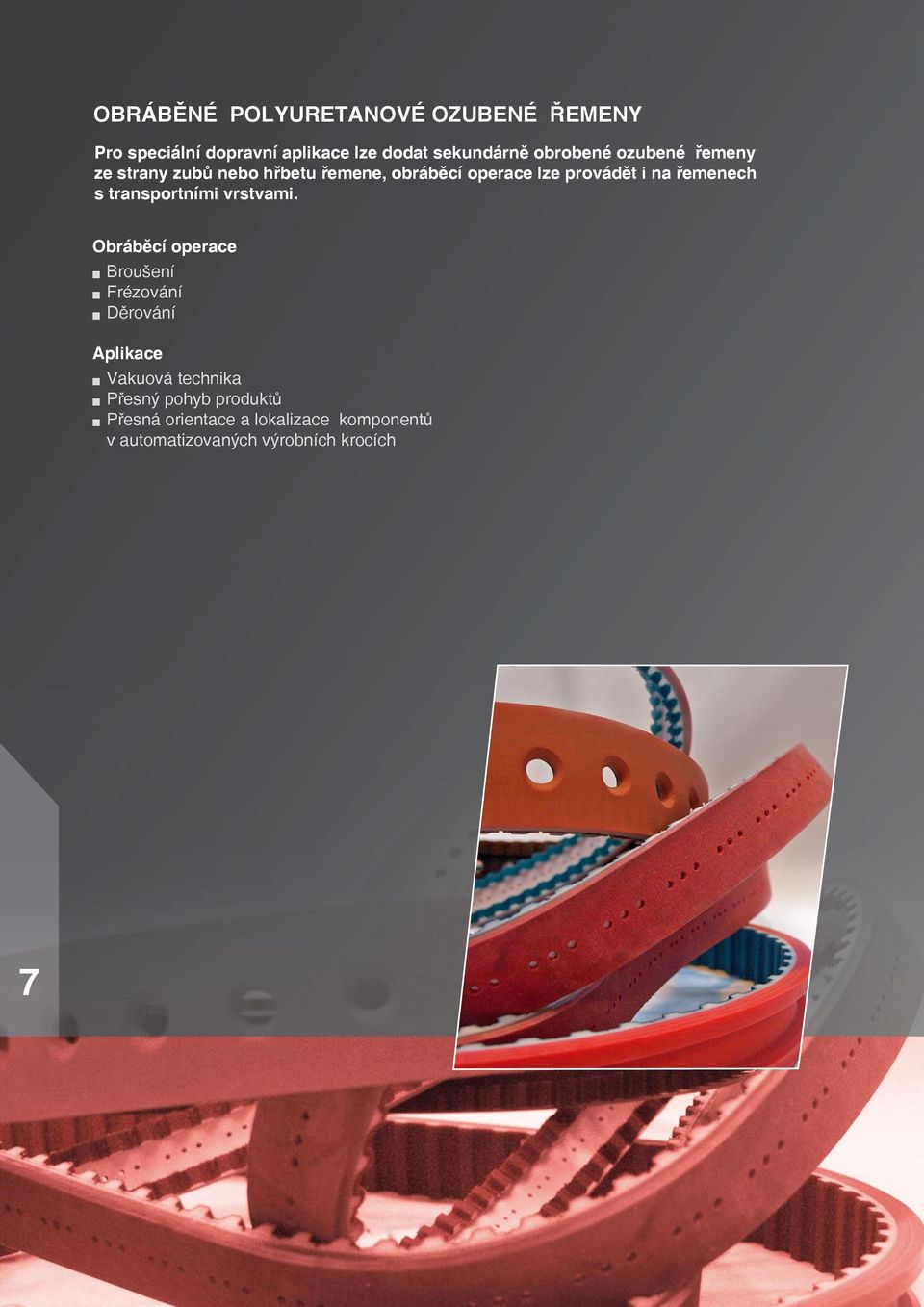

10 OBRÁBĚNÉ POLYURETANOVÉ OZUBENÉ ŘEMENY Pro speciální dopravní aplikace lze dodat sekundárně obrobené ozubené řemeny ze strany zubů nebo hřbetu řemene, obráběcí operace lze provádět i na řemenech s transportními vrstvami. Obráběcí operace Broušení Frézování Děrování Vakuová technika Přesný pohyb produktů Přesná orientace a lokalizace komponentů v automatizovaných výrobních krocích 7

11 SERVIS Konzultace nových technických řešení přímo u Vás Specifikace pohonů na Vašich strojích /linkách Výroba řemenic na zakázku Řezání nekonečných řemenů na požadovanou šířku Svařování ozubených řemenů v Mokrých Lazcích NOVINKA Dodávky kompletních pohonů ze skladu v ČR Poradenství při instalaci řemenových převodů Laserový přístroj LASER AT-1 pro měření nesouososti řemenic OZUBENÉ ŘEMENICE Ke všem typům ozubených řemenů dodáváme standardizované řady ozubených řemenic a upínacích destiček. Pokud Vaše aplikace vyžaduje použití nestandardního provedení vyrobíme jej pro Vás na zakázku dle Vaší specifikace. Zakázkové řemenice a upínací destičky mohou být vyrobeny z různých materiálů v následných roztečích a typech ozubení. Zubové profily a rozteče: - XL, L, H, XH - T2.5, T5, T10 - AT5, AT10 - TK5, TK10, ATK5, ATK10 - HTD 5M, 8M, 14M - STD 5M, 8M KONTAKT Ulmer s. r. o. divize Strojních elementů Generála Vlachého Mokré Lazce tel.: fax: stroj.elementy@ulmer.cz http: Ulmer Slovensko Piešťanská Nové Mesto n. Váhom tel.: fax: ulmer@ulmer.sk http: SERVIS A SLUŽBY
