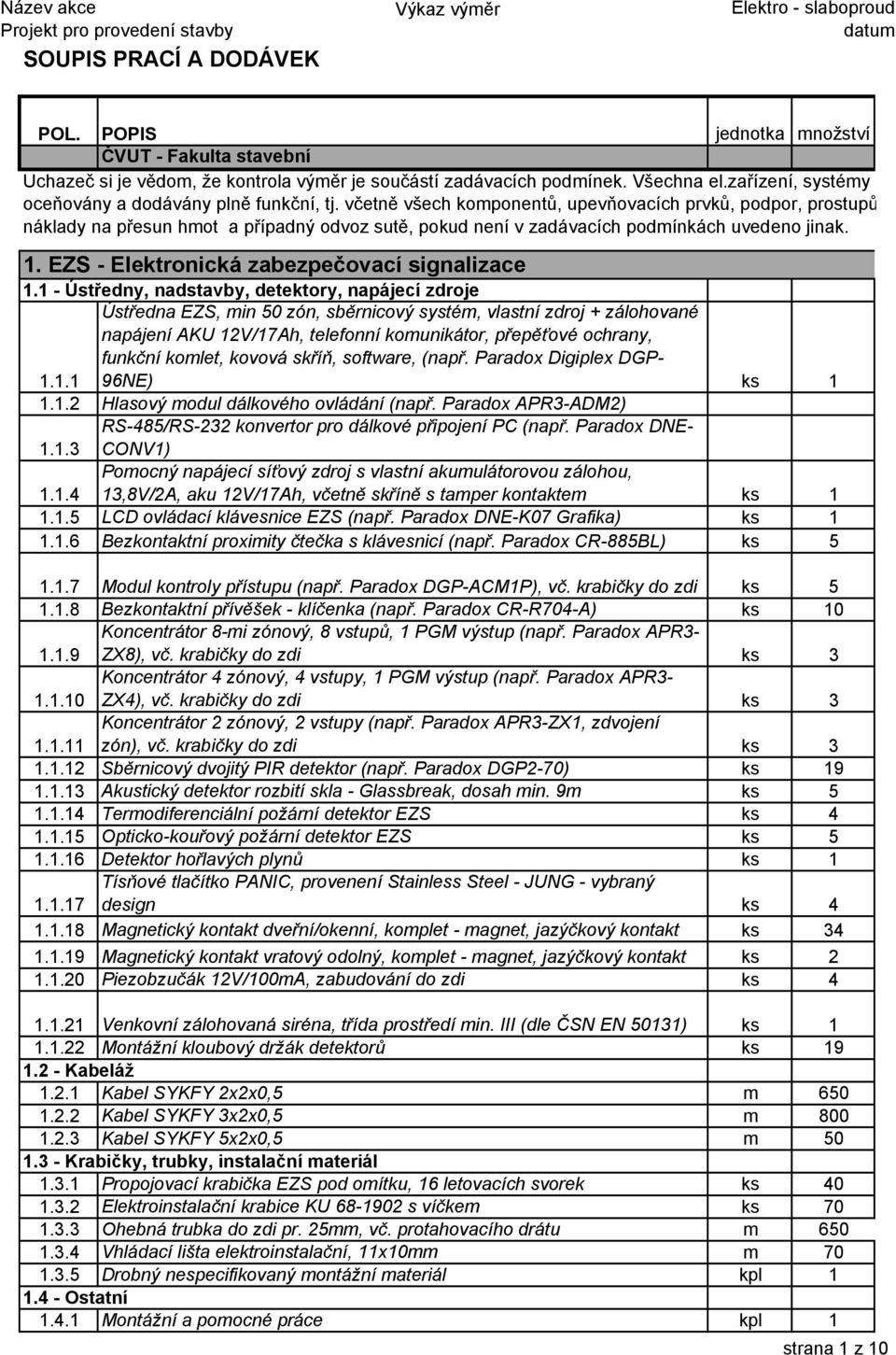

1 SOUPIS PRACÍ A DODÁVEK POL. POPIS jednotka množství ČVUT - Fakulta stavební Uchazeč si je vědom, že kontrola výměr je součástí zadávacích podmínek. Všechna el.zařízení, systémy oceňovány a dodávány plně funkční, tj. včetně všech komponentů, upevňovacích prvků, podpor, prostupů náklady na přesun hmot a případný odvoz sutě, pokud není v zadávacích podmínkách uvedeno jinak. 1. EZS - Elektronická zabezpečovací signalizace Ústředny, nadstavby, detektory, napájecí zdroje Ústředna EZS, min 50 zón, sběrnicový systém, vlastní zdroj + zálohované napájení AKU 12V/17Ah, telefonní komunikátor, přepěťové ochrany, funkční komlet, kovová skříň, software, (např. Paradox Digiplex DGP NE) ks Hlasový modul dálkového ovládání (např. Paradox APR3-ADM2) RS-485/RS-232 konvertor pro dálkové připojení PC (např. Paradox DNE- CONV1) Pomocný napájecí síťový zdroj s vlastní akumulátorovou zálohou, 13,8V/2A, aku 12V/17Ah, včetně skříně s tamper kontaktem ks LCD ovládací klávesnice EZS (např. Paradox DNE-K07 Grafika) ks Bezkontaktní proximity čtečka s klávesnicí (např. Paradox CR-885BL) ks Modul kontroly přístupu (např. Paradox DGP-ACM1P), vč. krabičky do zdi ks Bezkontaktní přívěšek - klíčenka (např. Paradox CR-R704-A) ks Koncentrátor 8-mi zónový, 8 vstupů, 1 PGM výstup (např. Paradox APR3- ZX8), vč. krabičky do zdi ks Koncentrátor 4 zónový, 4 vstupy, 1 PGM výstup (např. Paradox APR3- ZX4), vč. krabičky do zdi ks Koncentrátor 2 zónový, 2 vstupy (např. Paradox APR3-ZX1, zdvojení zón), vč. krabičky do zdi ks Sběrnicový dvojitý PIR detektor (např. Paradox DGP2-70) ks Akustický detektor rozbití skla - Glassbreak, dosah min. 9m ks Termodiferenciální požární detektor EZS ks Opticko-kouřový požární detektor EZS ks Detektor hořlavých plynů ks Tísňové tlačítko PANIC, provenení Stainless Steel - JUNG - vybraný design ks Magnetický kontakt dveřní/okenní, komplet - magnet, jazýčkový kontakt ks Magnetický kontakt vratový odolný, komplet - magnet, jazýčkový kontakt ks Piezobzučák 12V/100mA, zabudování do zdi ks Venkovní zálohovaná siréna, třída prostředí min. III (dle ČSN EN 50131) ks Montážní kloubový držák detektorů ks Kabeláž Kabel SYKFY 2x2x0,5 m Kabel SYKFY 3x2x0,5 m Kabel SYKFY 5x2x0,5 m Krabičky, trubky, instalační materiál Propojovací krabička EZS pod omítku, 16 letovacích svorek ks Elektroinstalační krabice KU s víčkem ks Ohebná trubka do zdi pr. 25mm, vč. protahovacího drátu m Vhládací lišta elektroinstalační, 11x10mm m Drobný nespecifikovaný montážní materiál kpl Ostatní Montážní a pomocné práce kpl 1 strana 1 z 10

včetně všech komponentů, upevňovacích prvků, podpor, prostupů náklady na přesun hmot a případný odvoz sutě, pokud není v zadávacích podmínkách uvedeno jinak. 1.

2 1.4.2 Zkušební provoz, revize, zaškolení uživatelů kpl Pozn.: Jako referenční systém pro EZS je uvažován systém Paradox Digiplex NE. Všechny EZS prvky musí splňovat požadavky ČSN EN na stupeň zabezpečení min. 2 a třídu prostředí II - vnitřní všeobecné. CELKEM EZS 2. DT - Domácí telefon Domácí telefony, řídící prvky, tabla, aktivní prvky Barevný domácí videotelefon s 5-ti tlačítky, ELCOM i2-bus BVM-240 ks Rám ELCOM FMC-3/1EM ks Rám ELCOM FMC-2/1EM ks i2-bus barevná kamera ELCOM CVM-100 ks tlačítkový panel ELCOM SPM-110 ks Audio komunikační panel i2-bus ELCOM LTM-110 ks Dveřní otvírař elektromagnetický (Toe-17) ks Tlačítkový expander i2-bus ELCOM BTE-116 ks Přepínací relé i2-bus ELCOM BSR-120 ks Zdroj i2-bus ELCOM BSV-100 ks Videopřepínač i2-bus ELCOM BVU-100 ks Síťový transformátor zámků ELCOM TR-810 ks VIDEO napájecí zdroj i2-bus ELCOM NGV-840 ks Videorozbočovač i2-bus ELCOM BVV-105 ks Audiovideo modulátor AVM-1005 ks Telefonní interface i2-bus ELCOM BTI-256 ks Pŕepěťová ochrana pro síťový přívod ks Rozvaděč 590*410mm, 2 DIN lišty ks Kabeláž Kabel SYKFY 5x2x0,5 m CYKY 2x1,5 m Krabičky, trubky, instalační materiál Elektroinstalační krabice KU se dvěma šroubky ks Elektroinstalační krabice KU s víčkem ks Elektroinstalační krabice KT250 s víčkem ks Ohebná trubka do zdi pr. 25mm, vč. protahovacího drátu m Ohebná trubka do zdi pr. 32mm, vč. protahovacího drátu m Chránička PE-HD 50/41 m Drobný nespecifikovaný montážní materiál kpl Ostatní Montážní a pomocné práce kpl Zkušební provoz, revize, zaškolení uživatelů kpl Pozn.: Na základě požadavku investora je projektován referenční systém ELCOM i2-bus. CELKEM DT strana 2 z 10

1 - Domácí telefony, řídící prvky, tabla, aktivní prvky 2.1.1 Barevný domácí videotelefon s 5-ti tlačítky, ELCOM i2-bus BVM-240 ks 4 2.1.2 Rám ELCOM FMC-3/1EM ks 2 2.1.3 Rám ELCOM FMC-2/1EM ks 1 2.1.4 i2-bus barevná kamera ELCOM CVM-100 ks 2 2.

3 3. STA - Společná televizní anténa Ústředna, zásuvky Rozvaděč OCEP 700x500x150 ks Kaskádový zesilovač s pasivním terrestrial vstupem (např. Spaun SBK 5501 NF) ks Kaskádový multiswitch, 6 výstupů (např. Spaun SMK 5562 F) ks Vícepásmový zesilovač (např. Spaun MBV 424 PF) ks Pasivní slučovač 5-850MHz (např. Spaun VZF 4F) ks Síťová přepěťová ochrana ks LNB Quatro band konvertor ks Anténa ofset 105/100 Al ks 1 Anténní systém pro příjem pozemního televizního signálu (typ antén bude upřesněn na základě měření signálu) ks Anténa FM CIRKUL ks Anténní stožár AT1 ks Výložní ráhno VR2 ks 2 Koncová zásuvka TV-R-SAT, vč. šroubků a rámečku, provedení Stainless Steel - JUNG ks Propojovací kabely do rozvaděče, F-konektory ks Síťová přepěťová ochrana ks Kabeláž Koaxiální kabel KH21D m Krabičky, trubky, instalační materiál Elektroinstalační krabice KU se dvěma šroubky ks Elektroinstalační krabice KU s víčkem ks Elektroinstalační krabice KO 125 s víčkem ks Ohebná trubka do zdi pr. 25mm, vč. protahovacího drátu m Ohebná trubka do zdi pr. 40mm, vč. protahovacího drátu m Chránička PE-HD 50/41 m Drobný nespecifikovaný montážní materiál kpl Ostatní Montážní a pomocné práce kpl Zkušební provoz, revize, zaškolení uživatelů kpl Pozn.: Jako referenční systém je uvažován systém SPAUN. CELKEM STA 4. TEL/DAT - Telefonní a datové rozvody Rozvaděče, ústředny, aktivní, pasivní prvky Rozvaděč stojanový 19" (Gremini Delta S), 42U pozic, vybaven 2x5-ti zásuvkovým modulem, větracím modulem, prosklené čelo, 3 pevné police, 1 výjíždějící police, komplet ks " 10/100Mb auto sense datový switch, 24 portů ks UPS záložní zdroj (1 hod. záloha CCTV, PABX, MDF), specifikováno v odddílu CCTV ks Patch panel, 24 zásuvek ks Voice panel, 24 zásuvek ks Patch kabely 0,5m cat 6 ks Pobočková ISDN telefonní ústředna, 6 vstupních linek, min. 22 pobočkových linek, komplet, vč. programování ks 1 strana 3 z 10

1.8 Anténa ofset 105/100 Al ks 1 Anténní systém pro příjem pozemního televizního signálu (typ antén bude 3.1.9 upřesněn na základě měření signálu) ks 1 3.1.10 Anténa FM CIRKUL ks 1 3.1.11 Anténní stožár AT1 ks 1 3.

4 4.1.8 Modulární dvojzásuvka RJ-45/2, rámeček, komplet, provedení Stainless Steel - JUNG ks Telefonní rozvaděč MRK 20 do zdi, 20 zářezových svorek ks Síťová přepěťová ochrana ks Kabeláž UTP kabel cat. 6 m Krabičky, trubky, instalační materiál Elektroinstalační krabice KU se dvěma šroubky ks Elektroinstalační krabice KU s víčkem ks Elektroinstalační krabice KO 125 s víčkem ks Ohebná trubka do zdi pr. 25mm, vč. protahovacího drátu m Ohebná trubka do zdi pr. 40mm, vč. protahovacího drátu m Kabelový rošt š. 300mm, včetně uchycení a kabelových příchytek m 3, Kabelový rošt š. 150mm, včetně uchycení a kabelových příchytek m 2, Chránička PE-HD 50/41 m Drobný nespecifikovaný montážní materiál kpl Ostatní Montážní a pomocné práce kpl Zkušební provoz, revize, zaškolení uživatelů kpl CELKEM STA 5. CCTV - Uzavřený kamerový okruh Ústředny, rozvaděče, kamery, monitoring Digitální harddiskové záznamové zařízení CCTV v desktop provedení, 8 kamerových vstupů, detekce pohybu v obraze, 300GB HDD, DVD-RW zálohovací mechanika, ethernet karta, komplet, klávesnice, myš, software (např. ViaREC fy Videotronic) ks Grafická nadstavba, plně vybavené PC s 21" monitorem (PIV 2,6GHz, 80GB HDD, CD-RW), CCTV klientský software ks UPS záložní zdroj pro PC grafickou nadstavbu (15 minut záloha) ks " LCD monitor, CRT, S-Video vstup ks Napájecí zdroj kamer a krytů 24 VAC / 8A ks UPS záložní zdroj (1 hod. záloha CCTV, PABX, MDF) ks /3" DSP CCD barevná kamera 480 řádků, automatická clona, min. 0,6lux v bar. režimu, vlhkotěsný kryt, napájení 24V AC ks /3" DSP CCD barevná kamera 480 řádků, automatická clona, min. 0,6lux v bar. režimu, venkovní vyhřívaný kryt, napájení kamery i krytu 24V AC ks Kloubové držáky kamer ks Kabeláž a konektory Koaxiální kabel KH21D m Kabel CYKY 2x2,5 m Kabel CYKY 2x1,5 m Konektor BNC+krytka, krimplovací ks Krabičky, trubky, instalační materiál Elektroinstalační krabice KU s víčkem ks Elektroinstalační krabice KO 125 s víčkem ks Ohebná trubka do zdi pr. 25mm, vč. protahovacího drátu m Ohebná trubka do zdi pr. 40mm, vč. protahovacího drátu m Pozinkovaný stožár, š.50mm, v. 3000mm, pevný základ, pro kameru na zahradě ks Chránička PE-HD 50/41 m 120 strana 4 z 10

3.3 Elektroinstalační krabice KO 125 s víčkem ks 10 4.3.4 Ohebná trubka do zdi pr. 25mm, vč. protahovacího drátu m 700 4.3.5 Ohebná trubka do zdi pr. 40mm, vč. protahovacího drátu m 50 4.3.6 Kabelový rošt š.

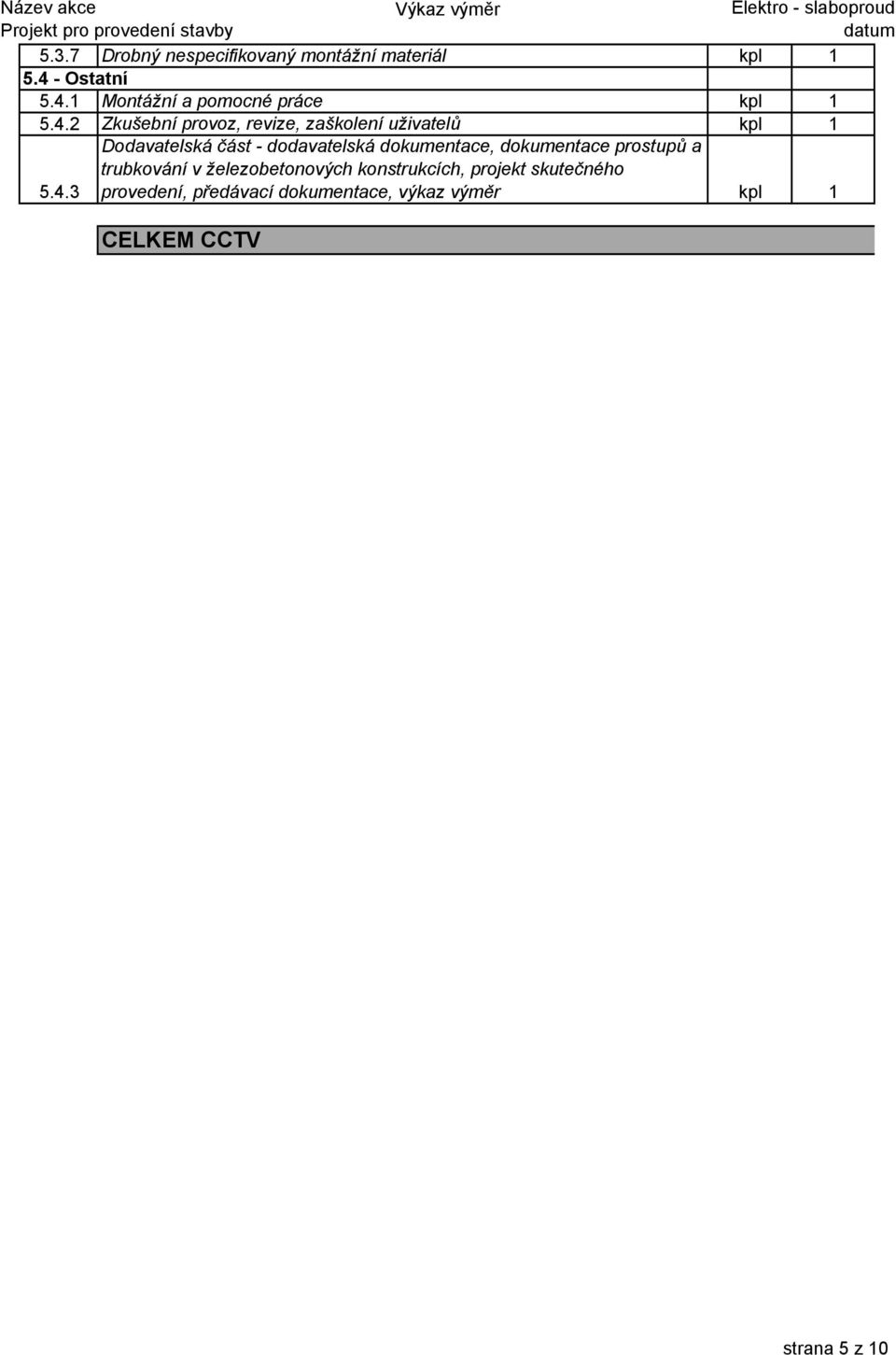

5 5.3.7 Drobný nespecifikovaný montážní materiál kpl Ostatní Montážní a pomocné práce kpl Zkušební provoz, revize, zaškolení uživatelů kpl CELKEM CCTV strana 5 z 10
