1 Semestrální práce z předmětu Kartografická polygrafie a reprografie Reprodukce tónových předloh Autor: Petra Bernátková, Marcela Lacinová Editor: Veronika Stýblová Praha, duben 2011 Katedra mapování a kartografie Fakulta stavební ČVUT v Praze

2 Úvod Obsah prezentace 1 Tónová předloha Co je to tónová předloha? Druhy předloh 2 Reprodukce Princip reprodukce Reprodukce tónových předloh

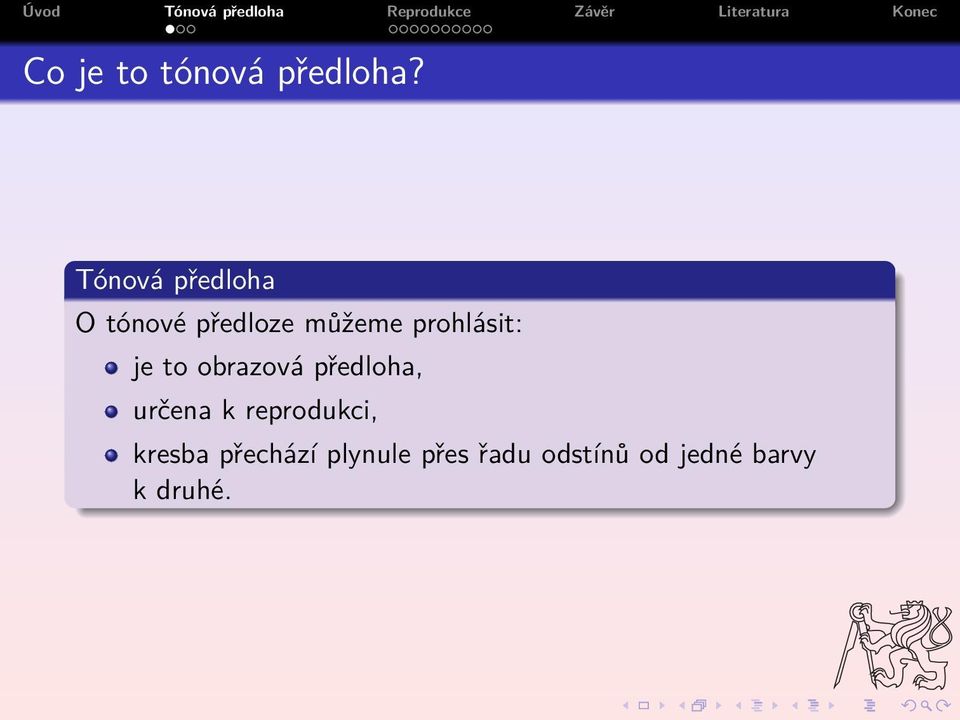

3 Co je to tónová předloha? Tónová předloha O tónové předloze můžeme prohlásit: je to obrazová předloha, určena k reprodukci, kresba přechází plynule přes řadu odstínů od jedné barvy k druhé.

4 Co je to tónová předloha? Tónová předloha O tónové předloze můžeme prohlásit: je to obrazová předloha, určena k reprodukci, kresba přechází plynule přes řadu odstínů od jedné barvy k druhé.

5 Co je to tónová předloha? Tónová předloha O tónové předloze můžeme prohlásit: je to obrazová předloha, určena k reprodukci, kresba přechází plynule přes řadu odstínů od jedné barvy k druhé.

6 Druhy předloh Jednobarevné tónové předlohy Jednobarevná tónová předloha je: nejčastěji ve stupních šedi, jde o černobílou fotografii, diapozitivy, negativy, v kartografické polygrafii nejčastěji vydavatelský originál stínovaného terénu.

7 Druhy předloh Jednobarevné tónové předlohy Jednobarevná tónová předloha je: nejčastěji ve stupních šedi, jde o černobílou fotografii, diapozitivy, negativy, v kartografické polygrafii nejčastěji vydavatelský originál stínovaného terénu.

8 Druhy předloh Jednobarevné tónové předlohy Jednobarevná tónová předloha je: nejčastěji ve stupních šedi, jde o černobílou fotografii, diapozitivy, negativy, v kartografické polygrafii nejčastěji vydavatelský originál stínovaného terénu.

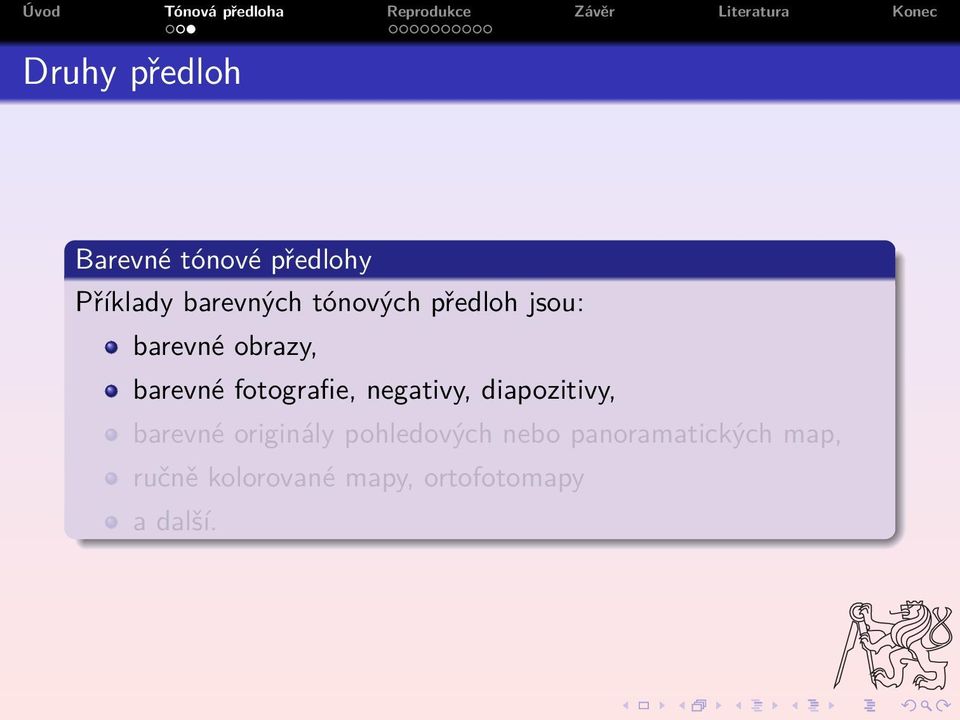

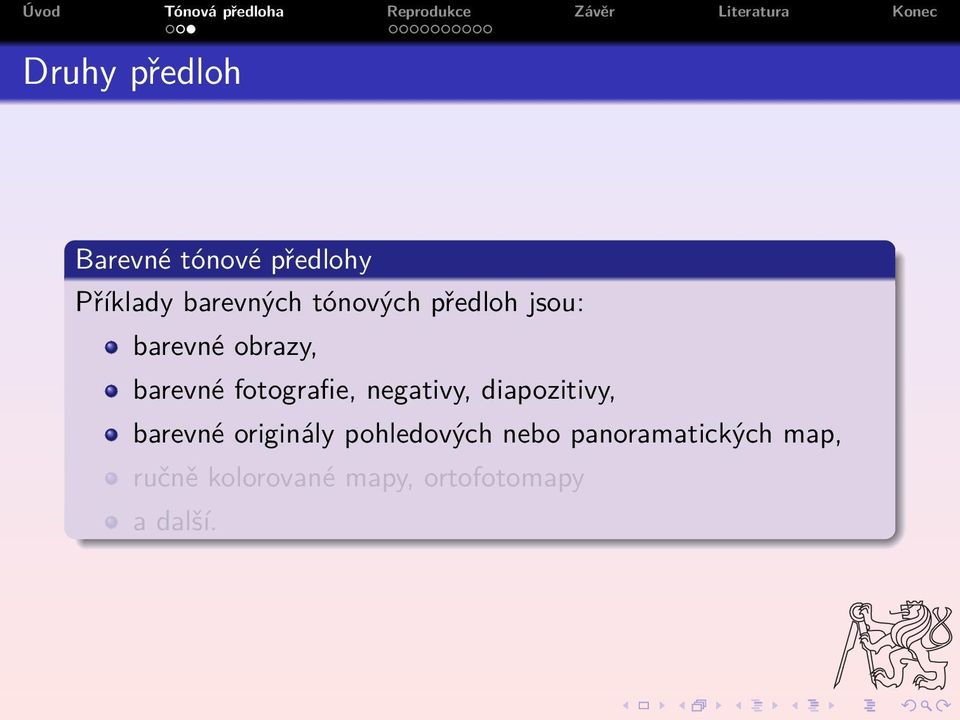

9 Druhy předloh Barevné tónové předlohy Příklady barevných tónových předloh jsou: barevné obrazy, barevné fotografie, negativy, diapozitivy, barevné originály pohledových nebo panoramatických map, ručně kolorované mapy, ortofotomapy a další.

10 Druhy předloh Barevné tónové předlohy Příklady barevných tónových předloh jsou: barevné obrazy, barevné fotografie, negativy, diapozitivy, barevné originály pohledových nebo panoramatických map, ručně kolorované mapy, ortofotomapy a další.

11 Druhy předloh Barevné tónové předlohy Příklady barevných tónových předloh jsou: barevné obrazy, barevné fotografie, negativy, diapozitivy, barevné originály pohledových nebo panoramatických map, ručně kolorované mapy, ortofotomapy a další.

12 Druhy předloh Barevné tónové předlohy Příklady barevných tónových předloh jsou: barevné obrazy, barevné fotografie, negativy, diapozitivy, barevné originály pohledových nebo panoramatických map, ručně kolorované mapy, ortofotomapy a další.

13 Druhy předloh Barevné tónové předlohy Příklady barevných tónových předloh jsou: barevné obrazy, barevné fotografie, negativy, diapozitivy, barevné originály pohledových nebo panoramatických map, ručně kolorované mapy, ortofotomapy a další.

14 Úvod Tónová předloha Reprodukce Závěr Literatura Princip reprodukce Rozložení předlohy rozložení obrazu na různě velké puntíky při dostatečné hustotě vznikne v oku vjem tónového přechodu jedná se o autotypii, vznik pomocí autotypických sítí Obrázek: rozložení na puntíky Obrázek: rozložení předlohy Konec

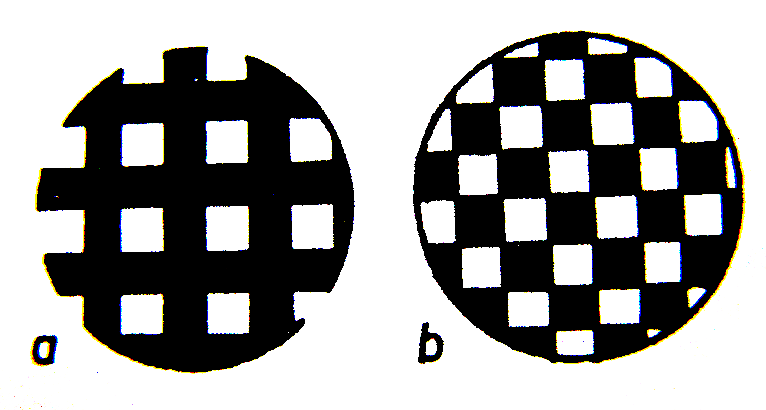

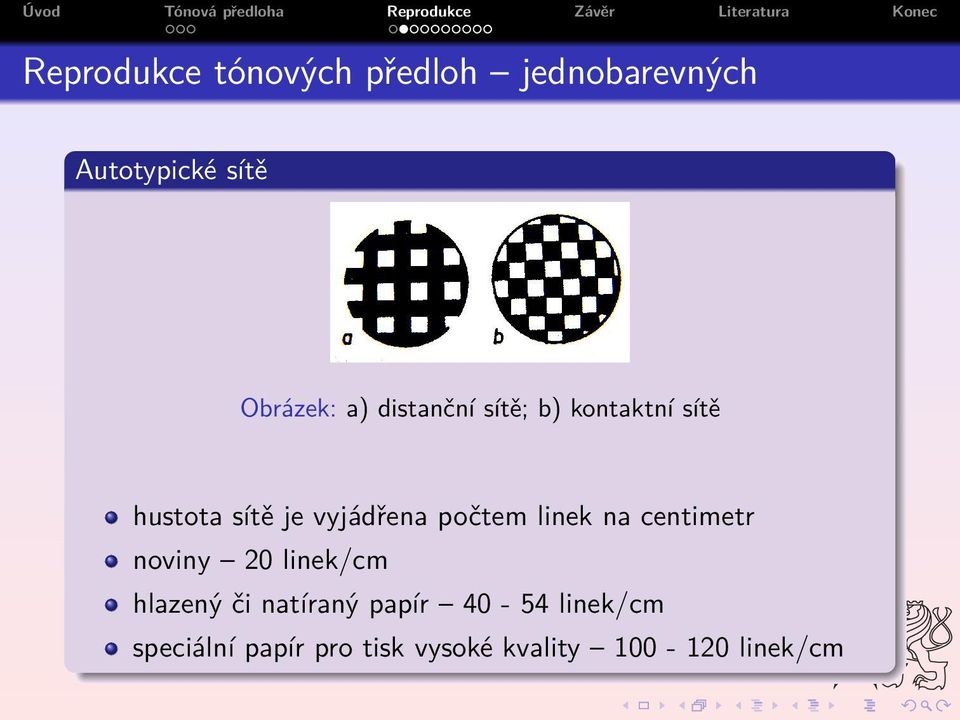

15 Reprodukce tónových předloh jednobarevných Autotypické sítě Obrázek: a) distanční sítě; b) kontaktní sítě hustota sítě je vyjádřena počtem linek na centimetr noviny 20 linek/cm hlazený či natíraný papír linek/cm speciální papír pro tisk vysoké kvality linek/cm

16 Reprodukce tónových předloh jednobarevných Autotypické sítě Obrázek: a) distanční sítě; b) kontaktní sítě hustota sítě je vyjádřena počtem linek na centimetr noviny 20 linek/cm hlazený či natíraný papír linek/cm speciální papír pro tisk vysoké kvality linek/cm

17 Reprodukce tónových předloh jednobarevných Autotypické sítě Obrázek: a) distanční sítě; b) kontaktní sítě hustota sítě je vyjádřena počtem linek na centimetr noviny 20 linek/cm hlazený či natíraný papír linek/cm speciální papír pro tisk vysoké kvality linek/cm

18 Reprodukce tónových předloh jednobarevných Kontaktní autotypické sítě 2 broušená skla s jemně vyrytými linkami slepena v natočení o 90 (křížová síť) vloženy před přísavnou kazetu s filmem prochází jimi 25 % světla složité zacházení dnešní využití výjimečné

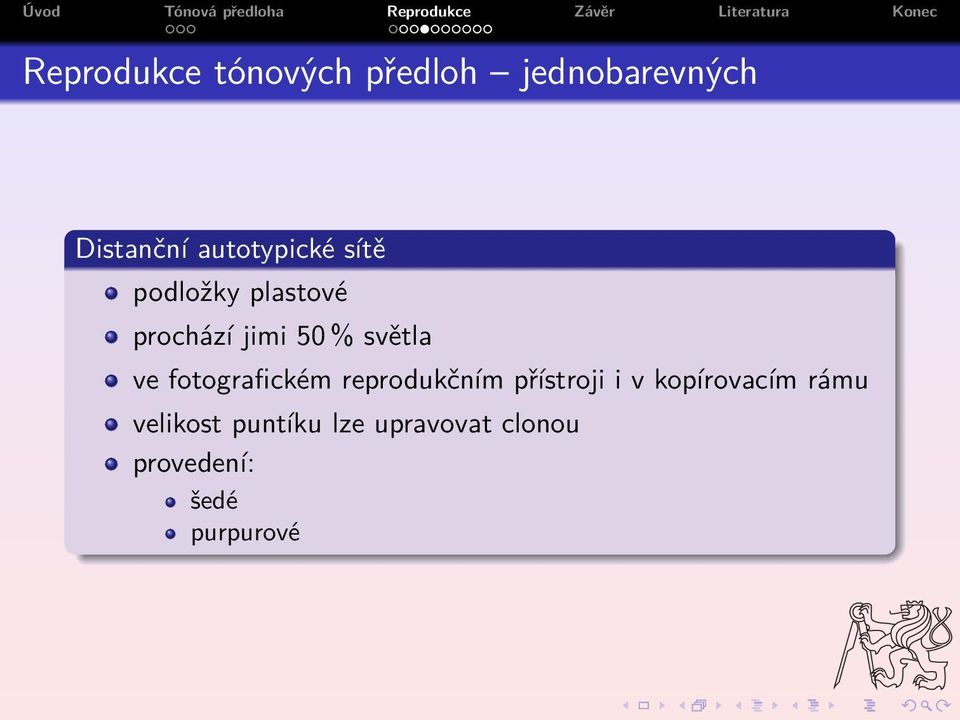

19 Reprodukce tónových předloh jednobarevných Distanční autotypické sítě podložky plastové prochází jimi 50 % světla ve fotografickém reprodukčním přístroji i v kopírovacím rámu velikost puntíku lze upravovat clonou provedení: šedé purpurové

20 Reprodukce tónových předloh jednobarevných Distanční sítě Obrázek: princip vytvoření autotypického bodu

21 Reprodukce tónových předloh jednobarevných Kontaktní sítě Obrázek: princip vytvoření autotypického bodu

22 Reprodukce tónových předloh barevných Barevné předlohy princip barevného výtažkování fotografování předloh přes barevné filtry RGB => obdržíme výtažky CMYK Obrázek: princip barevného výtažkování

23 Reprodukce tónových předloh barevných Barevné předlohy tónový obraz výtažků převádíme na autotypický obraz (autotypické diapozitivy) pomocí kontaktní autotypické sítě sítě se natáčejí, aby bylo zabráněno moaré při tisku 0 pro žlutou barvu 15 pro purpurovou barvu 75 pro azurovou barvu 45 pro černou barvu Natočení sítí Obrázek: Natočení autotypických sítí

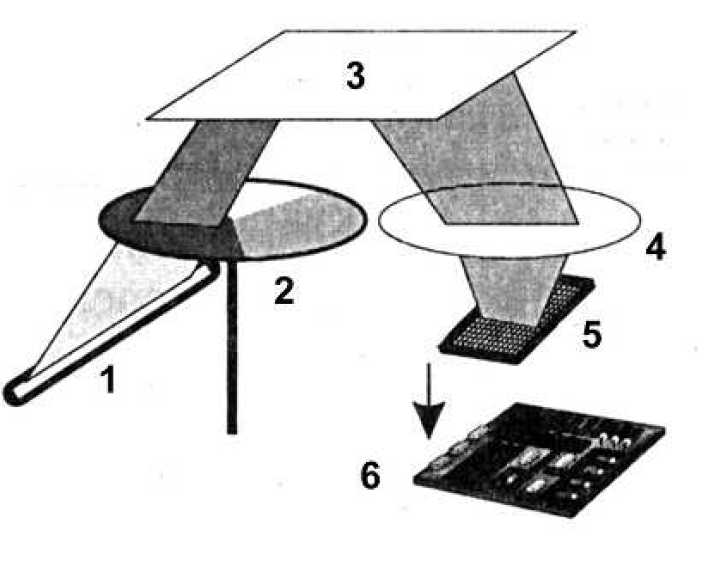

24 Reprodukce tónových předloh barevných Barevné předlohy Skener filtry propouštějí částečně i jiné části barevného spektra získáme nekorigované barevné výtažky, upravují se: po nátisku se odleptávaly puntíky na diapozitivech maskováním (jednostupňové UCR, dvoustupňové VARA) snímáním pomocí výtažkových skenerů Obrázek: Barevný výtažkový skener

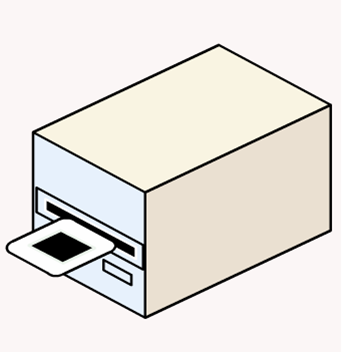

25 Reprodukce tónových předloh barevných Druhy skenerů ruční bubnové rotační plošné stolní filmové Obrázek: Druhy skenerů

26 Závěr Shrnutí K reprodukci tónových předloh jsou stále více využívány digitální skenery. Nezapomínejme ale na klasické tónové předlohy. Při zvětšování skenovaného obrazu a tím i velikosti pixelu dochází ke zhoršení kvality obrazu a jeho detailů.
