RAPI-TEC vruty bez předvrtání

Transkript

1 RAPI-TE vruty bez předvrtání

2 O firmě Všeobecně o stavebních vrutech Obsah O fi rmě... 2 Všeobecně o stavebních vrutech... 3 Konstrukce vrutů a stavebních vrutů RAPI-TE... RAPI-TE... 6 RAPI-TE HBS... RAPI-TE SK... RAPI-TE SK TopTherm RAPI-TE DUAL... 1 RAPI-TE VG RAPI-TE BSP... 1 UNI-TE SD O firmě UNI-TE PZ... JUSTI-TE Vruty v blistrech a šroubovací nástavce RAPI-TE nerezové vruty RAPI-TE TERASO pro fasády a terasy... 2 RAPI-TE BSP nerez UNI-TE SD nerez A RAPI-TE SK nerez... 2 Technický koutek... Prodejní regály... 3 Firma HPM TE, s.r.o. byla založena dne a od svého založení působí v oblasti obchodu a služeb. Zabývá se prodejem specializovaného spojovacího materiálu a službami v oblasti strojírenství. Firma zavedla a udržuje Systém managementu jakosti ISO Vruty a stavební vruty RAPI-TE Vruty a stavební vruty jsou určeny pro dřevostavby, do krovů, na pergoly, do dřevěných mostů, k upevňování balkonů a tepelné izolace a dále pro použití všude tam, kde vznikají konstrukce na bázi dřeva (rostlé dřevo, lepené lamelové dřevo, OSB desky, dřevotřískové desky, překližky a další). Stavební vruty jsou předurčeny pro spoje v nosné konstrukci, ale pro své výhody se používají i v pomocných spojích. Mohou být jimi spojovány jak dřevěné díly, tak jimi mohou být připojovány např. kovové díly k dřevěným dílům. Stavební vruty lze použít samostatně anebo s příslušným typem podložky. Při použití podložky dochází k ještě většímu sevření spoje než při použití samostatného stavebního. Stavební vruty nahrazují hřebíky, ové tyče DIN 97, svorníky DIN 976, běžné vruty DIN 71, šrouby s metrickým em a další běžný spojovací materiál. Oproti vyjmenovanému spojovacímu materiálu mají stavební vruty několik zásadních výhod. Jednou z těchto výhod je, že mohou být, vzhledem k jejich konstrukci a zpracování, používány bez předvrtání. Používání stavebních vrutů bez předvrtání šetří pracovní čas a peníze. Další výhodou oproti běžnému spojovacímu materiálu je pevnost stavebních vrutů. Vlastní konstrukcí a tepelným zpracováním zušlechtěním, získávají stavební vruty mechanické vlastnosti, kterými výrazně předčí běžný spojovací materiál. Spoje vytvořené prostřednictvím stavebních vrutů jsou pevnější, a to umožňuje snížit množství spojů, které je třeba zhotovit a tím vzniká další, zejména časová, úspora. Při konstrukci vrutů a stavebních vrutů je brán i zřetel na uživatelský komfort. Proto jsou všechny vruty vybaveny drážkou Tor (T), která umožňuje precizně přenášet potřebný kroutící moment (Nm) na zašroubování. Tato drážka minimalizuje riziko vyskočení šroubovacího nástavce z drážky nebo protočení šroubovacího nástavce v drážce. Další uživatelský komfort přináší kluzný lak. Kluzný lak je standardní součástí povrchové úpravy našich vrutů. Povrchová úprava se sestává z galvanického zinku se žlutým nebo bílým chromátem a vrstvy kluzného laku. Galvanický zinek chrání vrut před korozí a je na vrut nanesen v minimální vrstvě µm. Kluzný lak slouží jako kluzná vrstva a současně jako další vrstva ochrany stavebního před korozí. Kluzný lak při šroubování významně redukuje tření a současně s konstrukcí tak umožňuje pohodlně zašroubovat stavební vrut bez předvrtání. Nerezové provedení vrutů je určeno pro použití v eteriéru a také pro spojování dřevin bohatých na třísloviny (dub, akát, modřín, bangkirai a další). Vruty a stavební vruty jsou certifi kovaný produkt a jejich výroba je pod stálou kontrolou kvality. Na trh jsou tak distribuovány vruty a stavební vruty, které mají garantovanou vysokou stálou kvalitu. Pro vruty jsou vystavena: Prohlášení o shodě na základě: Stavebních technických osvědčení (STO), ertifi kátů výrobků, Protokolů o výsledku certifi kace a zprávách o dohledu. ertifi kaci provádí Technický a zkušební ústav stavební Praha, s.p.. Prohlášení o vlastnostech na základě ertifi kátů a Protokolů o posouzení vlastností stavebního výrobku. ertifi kaci provedl Strojírenský zkušební ústav, s.p.. Prodej spojovacího materiálu Služby pro strojírenství HPM TE nabízí spojovací materiál určený především pro profesionály. Nabídka spojovacího materiálu je zaměřena na fi rmy zabývajícími se dřevostavbami, krovy a dalšími konstrukcemi ze dřeva, pro fi rmy zabývajícími se výrobou a montáží plastových oken a dveří. Z naší nabídky si vyberou i truhláři, stolaři a další řemesla. Námi dodávaný spojovací materiál prochází vstupní kontrolou kvality a můžeme tak garantovat vysokou kvalitu dodávaného spojovacího materiálu. Prodej našich produktů u obchodních partnerů podporujeme zapůjčováním prodejních regálů a proškolení prodejního personálu. V rámci regálového servisu jsou dodávány propagační materiály a balené vzorky pro zákazníky. Zavedení našich produktů u obchodního partnera je dále možno podpořit předváděcími akcemi na prodejnách a u zákazníků. Firma HPM TE, s.r.o. je držitelem národní a mezinárodní ochranné známky RAPI-TE a národních ochranných známek RAPI-TE vruty bez předvrtání, UNI-TE a TURBO-TE pro výrobky vlastní řady. HPM TE se také zabývá poskytováním služeb v oblastech: tepelného zpracování kovů rovnání materiálu po tepelném zpracování obrábění a tváření dle požadavku zákazníka Všechny služby jsou včetně požadovaných kontrol kvality a zpracování v dohodnutých termínech, za konkurenceschopnou cenu a se zárukou kvality zpracování. Poskytování služeb je zajišťováno převážně na vlastních technologických zařízeních a dle potřeby i ve spolupráci s dodavateli, kteří prošli náročným výběrovým řízením. Způsobilost dodavatelů je ověřována zákaznickými audity. Kontrola kvality a testování vrutů a stavebních vrutů Výroba vrutů probíhá u společností se zavedeným systémem kvality ISO Při výrobě je nadefi nován rozsah kontrol kvality. Kontrola rozměrů je naprostou samozřejmostí a to včetně hloubky drážky a výkyvu šroubovacího nástavce v drážce pro zašroubování na speciálních měřících zařízení. Tepelné zpracování, které je nutnou a nedílnou součástí výrobního procesu, dává vrutům požadované mechanické vlastnosti. Tyto vlastnosti jsou ověřovány sérií zkoušek. Sleduje se úhel ohybu, Měření kroutícího momentu do zlomu Měření tvrdostí jádra a povrchu Kontrola struktury materiálu po tepelném zpracování kroutící moment do zlomu a tvrdosti jádra a povrchu. U vrutů je vyhodnocována i jejich rovinnost a v případě nevyhovující rovinnosti jsou vruty rovnány. Kvalita povrchové úpravy je sledována kontrolami vrstvy pokovení a testy kluzných vlastností vrutů. Společnost HPM TE je nejen distributor těchto vrutů, ale i dodavatelem tepelného zpracování pro tyto stavební vruty. Model spoje měření zatížení do porušení HPM TE, s.r.o. Herbenova 69/ Hustopeče Česká republika, EU tel.: fa: prodej@hpmtec.cz 2 3

3 Konstrukce vrutů a stavebních vrutů RAPI-TE harakteristika Vruty jsou vyrobeny ze zušlechtitelné oceli lisováním a válcováním. Po jejich vytvarování jsou vruty zušlechtěny - tepelně zpracovány. Na závěr jsou vruty opatřeny galvanickým zinkem se žlutým a nebo bílým chromátem a vrstvou kluzného laku. V případě vrutů z nerezové oceli jsou v případě austenitické nerezové oceli (typ A) vylisovány a vyválcovány a opatřeny vrstvou kluzného laku a v případě martenzitické nerezové oceli (typ ) jsou po jejich vytvarování zušlechtěny - tepelně zpracovány a opět opatřeny vrstvou kluzného laku. Drážky pod hlavou Usnadňují zapuštění vrutů do materiálu, minimalizují vytrhávání vláken a při zapuštění do osazení v kovových dílech fungují jako brzdy. Povrchová úprava - galvanický zinek, žlutý nebo bílý chromát hrání vrut před korozí. Žlutý chromát je odolnější než bílý. Vruty s touto povrchovou úpravou jsou vhodné pro třídy provozu 1 a 2 dle ČSN EN Kluzný lak Snižuje tření o materiál a přispívá k tomu, že vrut lze lehce šroubovat. Tam, kde zůstává vrut vystaven povětrnostním vlivům slouží jako další vrstva ochrany před korozí. Nerezová ocel martenzitická (kalená) Tento materiál vykazuje dobrou odolnost vůči korozi a současně má mechanické vlastnosti jako ocelové vruty pozinkované. Vruty z kaleného nerezu jsou vhodné pro použití ve třídách provozu 1, 2 a 3 dle ČSN EN Tento materiál neodolává kyselinám! Nerezová ocel austenitická A Materiál A2 vykazuje dobrou odolnost vůči korozi, není odolný vůči kyselinám. Materiál A je odolný vůči většině kyselin. Vruty z austenitické nerezové oceli mají horší mechanické vlastnosti a doporučujeme je předvrtávat. Vruty z tohoto materiálu jsou vhodné pro použití ve třídách provozu 1, 2 a 3. Frézující Snižuje tření na dříkové části při šroubování. Při použití bez předvrtání se vytlačený materiál snaží vrátit na původní místo. Frézující odfrézuje materiál, který by jinak vyvozoval vysoké tření a dřík klouže materiálem s minimálním třením. Spirálová drážka Minimalizuje vytrhávání vláken a praskání materiálu. Dvouchodý Dává vrutům etra vysokou rychlost zašroubování při zachování vytrhávacích sil a nízkého odporu vůči zašroubování. Ostrá jehlová špička s odsunutým druhým chodem (u dvouchodého ) Odsunutý druhý chod umožnil štíhlou konstrukci špičky, která zaručuje rychlé zakousnutí do materiálu a pro zakousnutí postačuje mírný přítlak. Druhý chod se zakusuje do materiálu, až je vrut veden prvním chodem. Vrtací špička Odebírá materiál a tím minimalizuje rozštípnutí materiálu, vytrhávání vláken, vznik prasklin a minimalizuje riziko ukroucení při šroubování. Spojuje dvě operace v jednu: předvrtání a zašroubování. Tím šetří čas a peníze. Talířová hlava - RAPI-TE SK Hlava s vylisovanou podložkou. Vylisovaná podložka zajišťuje vyšší hodnoty protahovací síly než HBS, svěrná síla ve spoji je vyšší. Válcová hlava - RAPI-TE VG Hlava s menším em se zapouští zcela do materiálu. Menší hlava umožňuje průchod šroubovací šablonou. Šestihranná hlava - RAPI-TE DUAL Hlava s vnějším šestihranem a drážkou Tor. Osazení pro podložku nebo kování - Podložka nebo stavební kování sedí na osazení pod šestihrannou hlavou. Konická dosedací plocha - Při dotahování automaticky centruje podložku na střed, odpadá potřeba ji přidržovat v požadované poloze. Šestihran s upravenou geometrií - Šestihran umožňuje šroubovat šroubovací hlavicí a to i s vyosením osy vůči ose vrtačky bez rizika poškození nebo šroubovací hlavice. Šroubovací hlavice se po hranách šestihranu odvaluje. Zápustná hlava - RAPI-TE HBS Standardní provedení, hlava se zapouští do materiálu. Použitím profi lované podložky lze zvýšit svěrnou sílu ve spoji. Jednochodý rychlý - částečný Zaručuje vysokou rychlost zašroubování. Vruty s částečným em umožňují přitažení. Zápustná hlava - RAPI-TE TERASO, TERASO PLUS Hlava s malým em. Malá viditelnost, snadné zapuštění, vhodná do tenkých nebo tvrdých materiálů Jednochodý rychlý - plný Zaručuje vysokou rychlost zašroubování. Vruty s plným em neumožňují přitažení. Plný umožňuje vytvořit pevně fi ovaný odstup mezi připojovaným dílem a podkladem. S výhodou je lze použít při namáhání na otlačení, na zpevnění lepených vazníků nebo konstrukce s technologickými otvory a na připojování vedlejšího nosníku k hlavnímu nosníku. Ostrá jehlová špička Zaručuje rychlé zakousnutí do materiálu, pro zakousnutí postačuje mírný přítlak. Alternativní provedení špičky se zářezem - zářez ve špičce minimalizuje vytrhávání vláken. Zápustná hlava kyblíček - RAPI-TE TERASO TOP Geometrie zajišťuje perfektní zapuštění. Hlava vtáhne případné drobné otřepy pod sebe a výsledkem je čistě zapuštěná hlava. Závit pod hlavou - Zabraňuje klouzání po hladkém dříku a při sesychání a bobtnání dřeva zajistí, že se vrutů nedostávají nad povrch. Drážka pro šroubování Tor Precizně přenáší kroutící moment potřebný na zašroubování. Drážka Tor minimalizuje riziko vyklouznutí šroubovacího nástavce a nebo proklouznutí nástavce v drážce.

4 RAPI-TE RAPI-TE Specifikace Přednosti Popis harakteristika Stavební vruty RAPI-TE představují novou generaci vrutů, která přináší ve srovnání s běžnými vruty uživatelský komfort a lepší užitné vlastnosti. Hluboká drážka pro bit usnadňuje a urychluje bezpečnou práci. Drážky pod hlavou snadno zahloubí vrut. Velmi ostrá špička zajistí rychlé zakousnutí do materiálu. Dvouchodý dává vrutům mnohem vyšší rychlost zašroubování, což přináší velkou úsporu pracovního času. Dvojnásobná vrstva zinku zvyšuje odolnost proti korozi. Speciální kluzný povlak snižuje odpor proti zašroubování a umožní použití bez předvrtání do všeho konstrukčního řeziva, OSB a MDF desek, dřevotřísek, překližek a dalších. Používají se bez předvrtání = úspora pracovního času/nákladů na zhotovení spoje. Dvojnásobná rychlost zašroubování = další úspora pracovního Konstrukcí ještě více snížen odpor vůči zašroubování = uživatelský komfort, šetrnost k převodovkám pracovních nástrojů. Vyšší pevnost možné snížení počtu zhotovovaných spojů oproti běžnému spojovacímu materiálu = úspora pracovního Kvalitní spoj spoj se neuvolňuje, vysoká svěrná síla ve spoji, vysoká ochrana proti korozi. Ostrá jehlová špička usnadňuje zakousnutí do materiálu. Pro zakousnutí postačuje mírný přítlak. Dvouchodý dává vysokou rychlost zašroubování a přitom zachovává vysokou úroveň vytrhávacích sil ů z materiálu. Druhý chod je odložený, aby byla zachována jehlová konstrukce špičky. Druhý chod se zakusuje do materiálu, až je vrut veden prvních chodem. Částečný umožňuje přitažení. Spirálová drážka minimalizuje tříštění materiálu. Frézující snižuje tření na dříkové části při zašroubování při použití bez předvrtání se vytlačený materiál snaží vrátit na původní místo. Frézující odfrézuje materiál, který by jinak vyvozoval vysoké tření a dřík klouže materiálem s minimálním třením. Jednoduché použití a maimální pracovní komfort pro pracovníky. Garantovaná kvalita výroba a distribuce v systému řízení jakosti ISO E certifi kace + Prohlášení o vlastnostech. STO Stavební technické osvědčení + Prohlášení o shodě. Vruty vyrobené z tvrzené uhlíkové oceli a galvanicky pozinkované jsou určeny pro použití v provozních třídách 1 a od u, mm i pro provozní třídu 2 (interiér a zastřešený eteriér) podle normy ČSN EN (Eurocode ). Pro provozní třídu 3 (eteriér) je nutné použít vruty z korozivzdorné oceli nebo se speciální povrchovou úpravou. Zápustná hlava s 6 drážkami pod hlavou. 6 drážek pod hlavou usnadňuje zapuštění zápustné do materiálu. Drážka (pohon) Tor (T) precizně přenáší kroutící moment potřebný na zašroubování. Drážka T minimalizuje riziko vyklouznutí šroubovacího nástavce a nebo proklouznutí nástavce v drážce. Galvanický zinek se žlutým chromátem chrání vrut před korozí. Kluzný lak snižuje tření o materiál a přispívá k tomu, že vrut lze lehce zašroubovat. Tam, kde zůstává vrut vystaven povětrnostním vlivům slouží jako další vrstva ochrany před korozí. Při použití podložky, pouze u u 6 mm, se zvyšuje protahovací síla = ještě vyšší svěrná síla ve spoji. Průměr Maimální utahovací moment 3,0 mm 1,2 Nm 3, mm 2,0 Nm,0 mm 3,0 Nm, mm,0 Nm,0 mm 6,0 Nm 6,0 mm, Nm Minimální úhel ohybu pro všechny y RAPI-TE EAN / GTIN rozměr drážka balení zašroubování ,016* T ,0* T ,02* T ,0/17+R** T ,03/+R T ,00/2+R T ,0/2+R T ,16* T alt.t ,* T alt.t ,2* T alt.t ,/17+R** T alt.t ,3/22+R** T alt.t ,0/2+R T alt.t ,/+R T alt.t ,/+R T alt.t ,0* T ,02* T ,0/17+R** T ,03/+R** T ,00/2+R** T ,0/2+R T ,0/+R T ,0/3+R T ,070/3+R T ,* T ,2* T ,/19+R** T ,3/19+R** T ,0/2+R** T ,/2+R** T ,/29+R T ,/3+R T ,70/39+R T ,/+R T ,0* alt.t ,02* alt.t ,0/19+R** alt.t ,03/19+R** alt.t ,00/22+R** alt.t ,0/27+R alt.t ,0/32+R alt.t ,070/37+R alt.t ,0/7+R alt.t ,090/7+R alt.t ,00/+R alt.t ,01/6+R alt.t ,01/6+R alt.t ,0/29+R** T ,0/3+R T ,070/39+R T ,0/+R T ,090/+R T ,00/+R T ,01/6+R T ,01/6+R T ,01/6+R T ,0/6+R T ,01/6+R T ,01/6+R T ,01/6+R T ,0/6+R T ,02/6+R T ,020/6+R T ,02/6+R T ,02/6+R T ,00/6+R T R - frézující * vruty s plným em ** alternativně bez frézujícího, u vybraných rozměrů může být alternativně jednochodý Podložky pro RAPI-TE EAN / GTIN pro /vnější Ø balení vnitřní vnější síla (výška) mm/21 mm 21,0 moment kluzu M yk vytažení f a.k Nmm 2 hustota dřeva ρ k kg/m 3 zatížení ve směru vláken protažení N/mm 2 hustota dřeva ρ k kg/m ,3,67 2,72 3, ,71 13,7 23,, , 12,73 22,7, ,7 1,3 22,73, ,13 11,73,99,70 11 / )A 1,7 13,02 rozměry: 3,16;, a,0 jsou mimo E harakteristické hodnoty podle ČSN EN 192+A1:12 )A ová část / hladká část 22,2 / ρ k kg/m 3 12,2 6 7

5 RAPI-TE HBS RAPI-TE HBS Specifikace Přednosti Popis harakteristika Stavební vruty RAPI-TE HBS jsou uživatelsky komfortní variantou stavebních vrutů s vysokými užitnými vlastnostmi. Hluboká drážka pro bit usnadňuje a urychluje bezpečnou práci. Drážky pod hlavou snadno zahloubí vrut. Velmi ostrá špička zajistí rychlé zakousnutí do materiálu. Dvojnásobná vrstva zinku zvyšuje odolnost proti korozi. Speciální kluzný povlak snižuje odpor proti zašroubování a umožní použití bez předvrtání do všeho konstrukčního řeziva, OSB desek a dalších Používají se bez předvrtání = úspora pracovního času/nákladů na zhotovení spoje. Vyšší rychlost zašroubování = další úspora pracovního Konstrukcí ještě více snížen odpor vůči zašroubování = uživatelský komfort, šetrnost k převodovkám pracovních nástrojů. Vyšší pevnost možné snížení počtu zhotovovaných spojů oproti běžnému spojovacímu materiálu = úspora pracovního Kvalitní spoj spoj se neuvolňuje, vysoká svěrná síla ve spoji, vysoká ochrana proti korozi. Ostrá špička usnadňuje zakousnutí do materiálu. Pro zakousnutí postačuje mírný přítlak. Speciální geometrie špičky příznivě ovlivňuje šroubování. Jednochodý rychlý dává vysokou rychlost zašroubování, snižuje tření a přitom zachovává vysokou úroveň vytrhávacích sil ů z materiálu. Částečný umožňuje přitažení. Spirálová drážka minimalizuje tříštění materiálu. frézující snižuje tření na dříkové části při zašroubování při použití bez předvrtání se vytlačený materiál snaží vrátit na původní místo. Frézující odfrézuje materiál, který by jinak vyvozoval vysoké tření a dřík klouže materiálem s minimálním třením. Zápustná hlava s 6 drážkami pod hlavou. Jednoduché použití a maimální pracovní komfort pro pracovníky. Garantovaná kvalita výroba a distribuce v systému řízení jakosti ISO E certifi kace + Prohlášení o vlastnostech. STO Stavební technické osvědčení + Prohlášení o shodě. Vruty vyrobené z tvrzené uhlíkové oceli a galvanicky pozinkované jsou určeny pro použití v provozních třídách 1 a 2 podle normy ČSN EN (Eurocode ) (Interiér a zastřešený eteriér). Pro provozní třídu 3 (eteriér) je nutné použít vruty z korozivzdorné oceli nebo se speciální povrchovou úpravou. 6 drážek pod hlavou usnadňuje zapuštění zápustné do materiálu. Drážka (pohon) Tor (T) precizně přenáší kroutící moment potřebný na zašroubování. Drážka T minimalizuje riziko vyklouznutí šroubovacího nástavce a nebo proklouznutí nástavce v drážce. Galvanický zinek se žlutým chromátem chrání vrut před korozí. Kluzný lak snižuje tření o materiál a přispívá k tomu, že vrut lze lehce zašroubovat. Tam, kde zůstává vrut vystaven povětrnostním vlivům slouží jako další vrstva ochrany před korozí. Při použití podložky se zvyšuje protahovací síla = ještě vyšší svěrná síla ve spoji. Průměr Maimální utahovací moment mm 21,0 Nm mm 0,0 Nm 12 mm,0 Nm Minimální úhel ohybu pro všechny y RAPI-TE HBS ,0/32+R ,0 /+R ,090/+R ,00/+R ,01/+R ,0/+R ,01/+R ,01/+R ,0/+R ,02/+R ,1, 29,33 2, ,020/+R ,02/+R ,02/+R ,00/+R ,03/+R ,0/+R ,00/+R ,03/+R ,000/+R ,0/0+R ,00/0+R ,90 / 12,0 / ,0/0+R ρ k 3 kg/m 3 ρ k 3 kg/m ,0/0+R , ,00/0+R ,0 / 1, ,0 /+R 1, ,090/+R 90 1, ,00/+R 0 1, ,01/+R 1 1, ,0/+R 1, ,01/+R 1 1, ,01/+R 1 1, ,0/+R 1, ,02/+R 2 1, ,0 9,29 2,39 3, ,020/+R 20 1, ,02/+R 2 1, ,02/+R 2 1, ,00/+R 0 1, ,03/+R 3 1, ,0/+R 1, ,00/+R 0 1, ,03/+R 3 1, ,000/+R 00 1, ,00/ , ,01/+R , ,0/0+R , ,01/0+R , ,01/12+R , ,0/12+R , ,02/12+R , ,020/1+R ,0 96 1,90 /, / 0 ρ k 3 kg/m ,02/1+R , ρ k 3 kg/m 3 7, ,02/1+R , ,00/1+R , ,03/1+R , ,0/1+R , ,00/1+R , ,03/1+R , ,000/1+R , R - frézující harakteristické hodnoty podle ČSN EN 192+A1:12 Podložky pro RAPI-TE HBS EAN / GTIN rozměr drážka balení EAN / GTIN pro /vnější Ø balení vnitřní vnější síla (výška) mm/2 mm 9 2, mm/3 mm 12 3, mm/2 mm , zašroubování moment kluzu M yk pro ovou část pro hladkou část vytažení f a.k Nmm 2 hustota dřeva ρ k kg/m 3 zatížení ve směru vláken protažení N/mm 2 hustota dřeva ρ k kg/m 3 9

6 RAPI-TE SK RAPI-TE SK Specifikace Přednosti Popis harakteristika Stavební vruty RAPI-TE SK jsou uživatelsky komfortní variantou stavebních vrutů s vysokými užitnými vlastnostmi a nejvyšší svěrnou silou ve spoji. Hluboká drážka pro bit usnadňuje a urychluje bezpečnou práci. Talířová hlava s vylisovanou podložkou zvyšuje nosnou sílu. Velmi ostrá špička zajistí rychlé zakousnutí do materiálu. Dvojnásobná vrstva zinku zvyšuje odolnost proti korozi. Speciální kluzný povlak snižuje odpor proti zašroubování a umožní použití bez předvrtání do všeho konstrukčního řeziva, OSB desek a dalších. Používají se bez předvrtání = úspora pracovního času/nákladů na zhotovení spoje. Vyšší rychlost zašroubování = další úspora pracovního Konstrukcí ještě více snížen odpor vůči zašroubování = uživatelský komfort, šetrnost k převodovkám pracovních nástrojů. Vyšší pevnost možné snížení počtu zhotovovaných spojů oproti běžnému spojovacímu materiálu = úspora pracovního Kvalitní spoj spoj se neuvolňuje, vysoká svěrná síla ve spoji, vysoká ochrana proti korozi. Ostrá špička usnadňuje zakousnutí do materiálu. Pro zakousnutí postačuje mírný přítlak. Speciální geometrie špičky příznivě ovlivňuje šroubování. Jednochodý rychlý dává vysokou rychlost zašroubování, snižuje tření a přitom zachovává vysokou úroveň vytrhávacích sil ů z materiálu. Částečný umožňuje přitažení. Spirálová drážka minimalizuje tříštění materiálu. Frézující snižuje tření na dříkové části při zašroubování při použití bez předvrtání se vytlačený materiál snaží vrátit na původní místo. Frézující odfrézuje materiál, který by jinak vyvozoval vysoké tření a dřík klouže materiálem s minimálním třením. Jednoduché použití a maimální pracovní komfort pro pracovníky. Garantovaná kvalita výroba a distribuce v systému řízení jakosti ISO E certifi kace + Prohlášení o vlastnostech. STO Stavební technické osvědčení + Prohlášení o shodě. Vruty vyrobené z tvrzené uhlíkové oceli a galvanicky pozinkované jsou určeny pro použití v provozních třídách 1 a 2 podle normy ČSN EN (Eurocode ) (Interiér a zastřešený eteriér). Pro provozní třídu 3 (eteriér) je nutné použít vruty z korozivzdorné oceli nebo se speciální povrchovou úpravou. Zápustná hlava s vylisovanou podložkou výhodné při pravidelné potřebě větší svěrné síly ve spoji, odpadá nutnost použití podložky. Větší s podložkou přispívá k vyšší protahovací síle = větší svěrná síla ve spoji. Drážka (pohon) Tor (T) precizně přenáší kroutící moment potřebný na zašroubování. Drážka T minimalizuje riziko vyklouznutí šroubovacího nástavce a nebo proklouznutí nástavce v drážce. Galvanický zinek se žlutým chromátem chrání vrut před korozí Kluzný lak snižuje tření o materiál a přispívá k tomu, že vrut lze lehce zašroubovat. Tam, kde zůstává vrut vystaven povětrnostním vlivům slouží jako další vrstva ochrany před korozí. Stavební vruty RAPI-TE SK EAN / GTIN rozměr drážka balení zašroubování* moment kluzu M yk pro ovou část pro hladkou část vytažení f a.k Nmm 2 hustota dřeva ρ k kg/m 3 zatížení ve směru vláken protažení N/mm 2 hustota dřeva ρ k kg/m ,0/ ,0/ , / 16,7 / ,00/ ρ k 3 kg/m 3 ρ k 3 kg/m 3, ,01/ ,0/2* T ,00/32 T ,0/32 T ,0/ T ,070/ T ,0 /+R T ,00/+R T ,01/+R T ,0/70+R T ,9, 2, 13, ,01/70+R T ,01/70+R T ,0/70+R T ,02/70+R T ,020/70+R T ,02/70+R T ,02/70+R T ,00/70+R T ,0 / ,0 /32+R ,0 /+R ,00/+R ,01/+R ,0/+R ,01/+R ,01/+R ,0/+R ,02/+R ,1, 2, 2, ,020/+R ,02/+R ,02/+R ,00/+R ,03/+R ,0/+R ,00/+R ,03/+R ,000/+R ,00/2+R alt.t , ,01/2+R alt.t , ,0/+R alt.t 2 2, ,01/+R alt.t 2 1 2, ,01/+R alt.t 2 1 2, ,0/+R alt.t 2 2, ,02/+R alt.t 2 2 2, ,020/+R alt.t , ,02/+R alt.t 2 2 2, ,0 9,29 26,17 3, ,02/+R alt.t 2 2 2, ,00/+R alt.t 2 0 2, ,03/+R alt.t 2 3 2, ,0/+R alt.t 2 2, ,00/+R alt.t 2 0 2, ,03/+R alt.t 2 3 2, ,000/+R alt.t ,0 316 R - frézující harakteristické hodnoty podle ČSN EN 192+A1:12 * plný Průměr Maimální utahovací moment 6 mm,0 Nm mm 21,0 Nm mm 0,0 Nm Minimální úhel ohybu pro všechny y 11

7 RAPI-TE SK TopTherm RAPI-TE SK TopTherm Specifikace Stavební vruty RAPI-TE SK TopTherm harakteristika Stavební vruty RAPI-TE SK TOPTHERM jsou uživatelsky komfortní variantou stavebních vrutů se speciální povrchovou úpravou. Jsou ideální pro jednoduchou montáž nadkrokevní izolace. Vhodné pro izolační materiály s pevností v tlaku větší než 0,0N/mm2 a pro tloušťky izolací až 2 mm. Povrchová úprava zajišťuje výbornou korozní odolnost v průmyslových oblastech. Speciální kluzný povlak snižuje odpor proti zašroubování a umožní použití bez předvrtání do všeho konstrukčního řeziva, OSB desek a dalších. EAN / GTIN rozměr,02/+r,020/+r,02/+r,02/+r,00/+r,03/+r,0/+r,00/+r,03/+r,000/+r drážka balení efektivní informativní tloušťka izolace* zašroubování** moment kluzu Myk vytažení fa.k Nmm2 hustota dřeva ρk 3 kg/m3 pro ovou část pro hladkou část zatížení ve směru vláken ,03,61 protažení N/mm2 hustota dřeva ρk 7 kg/m3 23,9 27,0 * při tloušťce kontralatě 0 mm, tloušťce bednění mm, úhlu osy ke směrům vláken ** zašroubování = R - frézující harakteristické hodnoty podle ČSN EN 192+A1:12 Střešní lať Kontra latě Popis Přednosti Tvrdá izolace pevnost v tlaku > 0,0 N/mm2 12 Vysoká odolnost vůči korozi v průmyslových atmosférách. Korozní odolnost více než cyklů Kesternicha dle ČSN ISO 69. Používají se bez předvrtání = úspora pracovního času/ nákladů na zhotovení spoje. Vyšší rychlost zašroubování = další úspora pracovního Konstrukcí ještě více snížen odpor vůči zašroubování = uživatelský komfort, šetrnost k převodovkám pracovních nástrojů. Vyšší pevnost možné snížení počtu zhotovovaných spojů oproti běžnému spojovacímu materiálu = úspora pracovního Kvalitní spoj spoj se neuvolňuje, nejvyšší svěrná síla ve spoji, vysoká ochrana proti korozi. Jednoduché použití a maimální pracovní komfort pro pracovníky. Garantovaná kvalita výroba a distribuce v systému řízení jakosti ISO E certifikace + Prohlášení o vlastnostech. Vruty jsou určeny pro použití v provozních třídách 1, 2 a 3 (eteriér) dle ČSN EN Ostrá špička usnadňuje zakousnutí do materiálu. Pro zakousnutí postačuje mírný přítlak. Speciální geometrie špičky příznivě ovlivňuje šroubování. Jednochodý o vysokém stoupání dává vysokou rychlost zašroubování, snižuje tření a přitom zachovává vysokou úroveň vytrhávacích sil ů z materiálu. Částečný umožňuje přitažení. Spirálová drážka minimalizuje tříštění materiálu. Frézující snižuje tření na dříkové části při zašroubování při použití bez předvrtání se vytlačený materiál snaží vrátit na původní místo. Frézující odfrézuje materiál, který by jinak vyvozoval vysoké tření a dřík klouže materiálem s minimálním třením. Zápustná hlava s vylisovanou podložkou výhodné při pravidelné potřebě větší svěrné síly ve spoji, odpadá nutnost použití podložky. Větší s podložkou přispívá k vyšší protahovací síle = větší svěrná síla ve spoji. Drážka (pohon) Tor (T) - precizně přenáší krouticí moment potřebný na zašroubování. Drážka T minimalizuje riziko vyklouznutí šroubovacího nástavce a nebo proklouznutí nástavce v drážce. Speciální povrchová úprava chrání vrut před korozí. Kluzný lak snižuje tření o materiál a přispívá k tomu, že vrut lze lehce zašroubovat. Tam, kde zůstává vrut vystaven povětrnostním vlivům, slouží jako další vrstva ochrany před korozí. Průměr Minimální kroutící moment do zlomu mm Minimální úhel ohybu pro všechny y 21,0 Nm Izolační folie (parozábrana) Střešní bednění Krokev Stavební vrut RAPI-TE SK 13

8 RAPI-TE DUAL RAPI-TE DUAL Specifikace Přednosti Popis harakteristika Stavební vruty RAPI-TE DUAL přináší uživateli výhodu šestihranné se speciální geometrií. Jde o provedení stavebního, které přímo nahrazuje běžný vrut DIN 71 Podstavák a přináší uživateli maimální výhody stavebních vrutů. Samozřejmostí je použití bez předvrtání a vyšší pevnost spoje oproti běžnému spojovacímu materiálu. Speciální geometrie šestihranu umožňuje šroubovat vrut s vyosením osy proti ose šroubovacího nástroje. Používají se bez předvrtání = úspora pracovního času/nákladů na zhotovení spoje. Konstrukcí je ještě více snížen odpor vůči zašroubování = uživatelský komfort, šetrnost k převodovkám pracovních nástrojů. Vyšší pevnost možné snížení počtu zhotovovaných spojů oproti běžnému spojovacímu materiálu = úspora pracovního Kvalitní spoj spoj se neuvolňuje, vysoká svěrná síla ve spoji, vysoká ochrana proti korozi. Jednoduché použití a maimální pracovní komfort pro pracovníky. Ostrá špička usnadňuje zakousnutí do materiálu. Pro zakousnutí postačuje mírný přítlak. Jednochodý částečný vykazuje vysoké vytrhávací síly a umožňuje přitažení a současně vysokou svěrnou sílu ve spoji. Frézující snižuje tření na dříkové části při zašroubování při použití bez předvrtání se vytlačený materiál snaží vrátit na původní místo. Frézující odfrézuje materiál, který by jinak vyvozoval vysoké tření a dřík klouže materiálem s minimálním třením. Kónická plocha pod hlavou při dotahování automaticky centruje podložku na střed, odpadá potřeba ji pracně přidržovat v požadované poloze. Možnost zašroubovat vrut šroubovací hlavicí na běžný šestihran. Garantovaná kvalita výroba a distribuce v systému řízení jakosti ISO Vhodné pro upevňování stavebního / tesařského kování. E certifi kace + Prohlášení o vlastnostech. STO Stavební technické osvědčení + Prohlášení o shodě. Vruty vyrobené z tvrzené uhlíkové oceli a galvanicky pozinkované jsou určeny pro použití v provozních třídách 1 a 2 podle normy ČSN EN (Eurocode ) (Interiér a zastřešený eteriér). Pro provozní třídu 3 (eteriér) je nutné použít vruty z korozivzdorné oceli nebo se speciální povrchovou úpravou. Upravená geometrie umožňuje šroubovat vrut s vyosením osy k ose vrtačky bez rizika poškození nebo šroubovací hlavice. Drážka (pohon) Tor (T) precizně přenáší kroutící moment potřebný na zašroubování. Drážka T minimalizuje riziko vyklouznutí šroubovacího nástavce a nebo proklouznutí nástavce v drážce. Galvanický zinek s bílým chromátem chrání vrut před korozí. Kluzný lak snižuje tření o materiál a přispívá k tomu, že vrut lze lehce zašroubovat. Tam, kde zůstává vrut vystaven povětrnostním vlivům slouží jako další vrstva ochrany před korozí. Při použití podložky se zvyšuje protahovací síla = ještě vyšší svěrná síla ve spoji. Běžně se používá podložka DIN 13, je možné však použít i podložky větších ů, např. DIN 0. Průměr Maimální utahovací moment mm 21,0 Nm mm 0,0 Nm 12 mm,0 Nm Minimální úhel ohybu pro všechny y RAPI-TE DUAL EAN / GTIN rozměr drážka balení zašroubování* ,00/32 SW12/T ,0/32 SW12/T ,0/32+R SW12/T ,070/32+R SW12/T ,0/+R SW12/T ,00/+R SW12/T ,01/+R SW12/T ,0/+R SW12/T ,01/+R SW12/T ,01/+R SW12/T ,0/+R SW12/T ,02/+R SW12/T ,020/+R SW12/T ,02/+R SW12/T ,02/+R SW12/T ,00/+R SW12/T ,03/+R SW12/T ,0/+R SW12/T ,00/+R SW12/T ,03/+R SW12/T ,000/+R SW12/T ,0/ SW1/ ,070/ SW1/ ,0/2 SW1/ ,00/2+R SW1/ ,01/2+R SW1/ ,0/+R SW1/ ,01/+R SW1/ ,01/+R SW1/ ,0/+R SW1/ ,02/+R SW1/ ,020/+R SW1/ ,02/+R SW1/ ,02/+R SW1/ ,00/+R SW1/ ,03/+R SW1/ ,0/+R SW1/ ,00/+R SW1/ ,03/+R SW1/ ,000/+R SW1/ ,0/ SW17/ ,00/70 SW17/ ,01/+R SW17/ ,0/+R SW17/ ,01/+R SW17/ ,01/12+R SW17/ ,0/12+R SW17/ ,02/12+R SW17/ ,020/1+R SW17/ ,02/1+R SW17/ ,02/1+R SW17/ ,00/1+R SW17/ ,03/1+R SW17/ ,0/1+R SW17/ ,00/1+R SW17/ ,03/1+R SW17/ ,000/1+R SW17/ R frézující * zašroubování = Podložky DIN 13 EAN / GTIN pro /vnější Ø balení vnitřní vnější mm 00, 1,0 2, mm 00, 22,0 2, mm 00 13,0 2,0 3,0 síla moment kluzu M yk pro ovou část pro hladkou část vytažení f a.k Nmm 2 hustota dřeva ρ k kg/m 3 zatížení ve směru vláken protažení N/mm 2 hustota dřeva ρ k kg/m ,1, 27, )A 2, ,0 9,29 2,7 )A 3,1 0,90 / ρ k 3 kg/m 3 harakteristické hodnoty podle ČSN EN 192+A1:12 )A s podložkou DIN 13 příslušného u 16,70 / ρ k 3 kg/m 3 7, 1 1

9 RAPI-TE VG RAPI-TE VG Specifikace RAPI-TE VG EAN / GTIN rozměr ,0,01,01,0,02,020,02,02,00,03,000 drážka balení zašroubování,0,0,0,0,0,0,0,0,0,0, moment kluzu Myk vytažení fa.k Nmm2 hustota dřeva ρk 3 kg/m3 zatížení ve směru vláken,9 protažení N/mm2 23, harakteristika Popis Přednosti Stavební vruty RAPI-TE VG jsou specializovanou variantou stavebních vrutů. Jsou určeny jak pro nosné, tak pro pomocné spoje, kde připojovaný díl i díl, ke kterému je připojováno, drží na. Slouží pro připojení vedlejšího nosníku k hlavnímu nosníku, spřažení dvou a více nosníků, dodatečné zesílení lepených nosníků nebo nosníků s technologickým otvorem a dále jako ochrana nosníku proti otlačení. Dále je lze použít pro upevnění izolací nad rovinou krokví. Samozřejmostí je použití vrutů bez předvrtání a malý odpor při šroubování. 16 Používají se bez předvrtání = úspora pracovního času/nákladů na zhotovení spoje. Nízký odpor vůči zašroubování = uživatelský komfort, šetrnost k převodovkám pracovních nástrojů. Vysoká pevnost. Kvalitní spoj spoj se neuvolňuje, vysoká ochrana proti korozi. Vyšší požární odolnost spoje ve srovnání se spojem zhotoveným za pomoci stavebního kování. Málo viditelný spoj. Jednoduché použití a maimální pracovní komfort pro pracovníky. Ostrá špička usnadňuje zakousnutí do materiálu. Pro zakousnutí postačuje mírný přítlak. Speciální geometrie špičky příznivě ovlivňuje šroubování. Jednochodý plný zafiuje připojovaný díly v nastavené pozici, nedochází k jeho přitažení při spojování ani vlivem zatížení. Válcová hlava usnadňuje zapuštění do materiálu. Drážka (pohon) Tor (T) precizně přenáší kroutící moment potřebný na zašroubování. Drážka T minimalizuje Schéma pro upevnění nakrokevní izolace s tvrdým izolačním materiálem s pevností v tlaku větší než 0,0 N/mm2 při % deformaci podle EN 26: Vruty jsou namáhány na tah. Je-li to nutné s ohledem na sací síly větru, je možné přidat další vruty zašroubované kolmo k vláknu krokve. Garantovaná kvalita výroba a distribuce v systému řízení jakosti ISO STO Stavební technické osvědčení + Prohlášení o shodě. Vruty vyrobené z tvrzené uhlíkové oceli a galvanicky pozinkované jsou určeny pro použití v provozních třídách 1 a 2 podle normy ČSN EN (Eurocode ) (Interiér a zastřešený eteriér). Pro provozní třídu 3 (eteriér) je nutné použít vruty z korozivzdorné oceli nebo se speciální povrchovou úpravou. riziko vyklouznutí šroubovacího nástavce a nebo proklouznutí nástavce v drážce. Galvanický zinek chrání vrut před korozí. Kluzný lak snižuje tření o materiál a přispívá k tomu, že vrut lze lehce zašroubovat. Tam, kde zůstává vrut vystaven povětrnostním vlivům slouží jako další vrstva ochrany před korozí. Průměr Maimální utahovací moment mm Minimální úhel ohybu pro všechny y 21,0 Nm Schéma pro upevnění nakrokevní izolace s měkkým izolačním materiálem s pevností v tlaku menší než 0,0 N/mm2 při % deformaci podle EN 26: Vruty jsou namáhány na tah a na tlak. Schéma pro upevnění tepelné izolace na stěny. Vruty jsou namáhány na tah a na tlak. Střešní lať Kontra latě Izolace Izolační fólie (parozábrana) Střešní bednění Krokev Stavební vrut RAPI-TE VG nebo HBS Střešní lať Kontra latě Izolace Izolační fólie (parozábrana) Střešní bednění Krokev Stavební vrut RAPI-TE VG 17

10 RAPI-TE BSP UNI-TE SD harakteristika Vrtací vruty RAPI-TE BSP s povrchovou úpravou galvanickým zinkem se žlutým chromátem jsou určeny zejména pro použití v laminu a tvrdých dřevinách v interiéru. Vrtací vrut RAPI-TE BSP přináší úsporu času/nákladů tím, že odpadá operace předvrtání. Díky vrtací špičce se vrtací vrut bezpečně zašroubuje v jedné pracovní operaci. S úspěchem je lze tedy použít všude tam, kde je použití běžných vrutů bez předvrtání velkým rizikem z důvodu možného ukroucení běžného. Dalšími výhodami jsou: možnost aplikace vrutů v těsném okraji materiálu, minimalizace vzniku prasklin díky odebrání materiálu vrtákovou špičkou a dokonalé zapuštění. harakteristika Univerzální vruty UNI-TE SD jsou základním typem pro běžné spojování. Vruty UNI-TE SD jsou ocelové, kalené, galvanicky zinkované se žlutým chromátem. Dodávány jsou v provedení s plným nebo částečným em a zápustnou hlavou s drážkou T. Vrtací vruty RAPI-TE BSP pozinkované EAN / GTIN rozměr drážka balení efektivní vrtákové špičky ,0 T , ,03 T , ,00 T , ,0 T , ,0 T , ,0 T , ,070 T , ,0 T 0, 0, , T 0, 26, , T 0, 26, , T 2, 32, ,0 T , ,0 T , ,070 T , ,0 T2 6 9, ,090 T , ,0 T , ,090 T , ,00 T , ,01 T , ,0 T , ,01 T , zašroubování Průměr Maimální utahovací moment,0 mm 3,0 Nm, mm,3 Nm,0 mm 6,2 Nm 6,0 mm,0 Nm Minimální úhel ohybu 1 plný, galvanický zinek žlutý EAN / GTIN rozměr drážka balení ,016 T ,0 T ,02 T ,0 T ,03 T ,00 T ,16 T , T ,2 T , T ,3 T ,0 T , T ,016 T ,0 T ,02 T ,0 T ,03 T ,00 T ,0 T ,0 T , T ,0 T , T , T , , , , , , , , , ,00 T/ ,0 T/ ,0 T/ ,070 T/ ,0 T/ 0 plný, galvanický zinek bílý ,0 T ,00 T ,03 0 částečný, galvanický zinek žlutý EAN / GTIN rozměr drážka balení ,03 T ,0 T , T T T T T ,0 T ,03 T ,00 T ,0 T ,0 T ,0 T ,070 T , T T T T , T , , , , , , , ,0 T/ ,0 T/ ,070 T/ ,0 T/ ,090 T/ ,00 T/ ,01 T/ ,01 T/ ,01 T/ ,0 T/ ,01 T/ ,01 T/ ,01 T/ ,0 T/ 0 Průměr (UNI-TE SD, PZ) Maimální utahovací moment 2, 1,0 Nm 3,0 1, Nm 3, 2,0 Nm,0 3,0 Nm,,3 Nm,0 6,2 Nm 6,0,0 Nm minimální úhel ohybu pro všechny y

11 UNI-TE PZ JUSTI-TE harakteristika Univerzální vruty UNI-TE PZ jsou základním typem pro běžné spojování. Vruty UNI-TE PZ jsou ocelové, kalené, galvanicky zinkované se žlutým nebo bílým chromátem. Dodávány jsou v provedení s plným nebo částečným em a zápustnou hlavou s drážkou PZ. harakteristika Stavěcí vrut JUSTI-TE je určen pro upevňování v požadované vzdálenosti od podkladu. Slouží pro upevňování dodatečných dřevěných konstrukcí, jako např. latí pro tepelnou izolaci, představenou fasádu, dřevěné obklady atd., k dřevěnému podkladu. Zašroubováním nebo vyšroubováním stavěcího lze nastavit nou mezeru mezi podkladem a horní konstrukcí. Tímto způsobem lze rovněž vyrovnávat i nerovnosti nebo rozdílné výšky spodního dřevěného podkladu. Při montáži odpadá potřeba používat klínky nebo podložky. plný, galvanický zinek žlutý plný, galvanický zinek bílý EAN / GTIN EAN / GTIN rozměr drážka balení , PZ ,12 PZ ,16 PZ , PZ ,2 PZ ,0 PZ ,012 PZ ,016 PZ ,0 PZ ,02 PZ ,0 PZ ,03 PZ ,00 PZ ,0 PZ ,12 PZ ,16 PZ ,1 PZ , PZ ,2 PZ , PZ ,3 PZ ,0 PZ , PZ , PZ , PZ ,0 PZ ,012 PZ ,016 PZ ,0 PZ ,02 PZ ,0 PZ ,03 PZ ,00 PZ ,0 PZ ,0 PZ ,0 PZ ,070 PZ ,0 PZ ,16 PZ , PZ ,2 PZ , PZ ,3 PZ ,0 PZ , PZ , PZ , PZ ,0 PZ ,02 PZ ,0 PZ ,03 PZ ,00 PZ ,0 PZ ,0 PZ ,0 PZ ,070 PZ ,0 PZ ,0 PZ ,03 PZ ,00 PZ ,0 PZ ,0 PZ ,0 PZ ,070 PZ 3 částečný, galvan. zinek žlutý částečný, galvan. zinek bílý EAN / GTIN EAN / GTIN rozměr drážka balení ,03 PZ , PZ ,3 PZ ,0 PZ , PZ , PZ ,0 PZ ,03 PZ ,00 PZ ,0 PZ ,0 PZ ,0 PZ ,0 PZ ,070 PZ ,3 PZ ,0 PZ , PZ , PZ , PZ ,70 PZ , PZ ,90 PZ ,00 PZ ,0 PZ ,0 PZ ,0 PZ ,0 PZ ,070 PZ ,0 PZ ,090 PZ ,00 PZ ,01 PZ ,01 PZ ,0 PZ ,00 PZ ,0 PZ ,0 PZ ,070 PZ ,0 PZ ,090 PZ ,00 PZ ,01 PZ ,01 PZ ,01 PZ ,0 PZ ,01 PZ ,01 PZ ,01 PZ ,0 PZ 3 0 JUSTI-TE EAN / GTIN rozměr drážka balení kroužkované části pod hlavou zašroubování ,0/ 6, ,070/ 6, ,0/ 6, ,090/ 0 6, ,00/ 0 6, ,01/ 0 6, ,01/ 0 6, ,01/ 0 6, ,01/ 0 6, A D H maimální vzdálenost ma. tloušťka minimální kotevní Montáž: 1. přiložit připojovaný díl k podkladu a zašroubovat vrut Justi-tec 2. připojovaný díl je usazen na kroužcích pod hlavou 3. zpětným chodem povyšroubovat vrut, až je připojovaný díl v požadované vzdálenosti od podkladu. na připojený díl lze připevňovat další díly ma. vzdálenost A 21

12 Vruty v blistrech a bity RAPI-TE nerezové vruty RAPI-TE v blistrech EAN / GTIN rozměr drážka počet ks vrutů v blistru balení ,0/17+R* T ,00/2+R* T ,0/+R T ,/3+R T ,0/27+R alt.t ,0/32+R alt.t ,070/37+R alt.t ,0/7+R alt.t 1 * alternativně bez frézujícího, u vybraných rozměrů může být alternativně jednochodý UNI-TE PZ v blistrech EAN / GTIN rozměr drážka počet ks vrutů v blistru s plným em ,016 PZ ,0 PZ , PZ ,2 PZ ,02 PZ ,0 PZ ,03 PZ ,00 PZ , PZ ,0 PZ 2 s částečným em ,0/ PZ ,/ PZ ,0/ PZ ,070/2 PZ ,0/ PZ 2 balení Všeobecné informace ke korozivzdorným ocelím Nerezové oceli jsou ušlechtilé korozivzdorné oceli obsahující minimálně, % chrómu a v porovnání s nelegovanými ocelemi vykazují výrazně lepší odolnost proti korozi. Princip korozní odolnosti je založen na odolnosti oidu chromu na povrchu jednotlivých zrn oceli tzv. pasivaci. Vyšší obsahy chrómu a další legující prvky, jako nikl a molybden korozní odolnost dále zvyšují. Kromě toho je možné legovat ještě některými jinými prvky, které pozitivně ovlivňují další vlastnosti. Tím vzniká velká škála korozivzdorných ocelí s různými vlastnostmi a různou použitelností. Nerez A2 (Austenitická nerezová ocel) velmi dobře odolává atmosférické korozi v nepříliš znečištěném venkovním prostředí, pitné vodě a některým organickým kyselinám. Ocel dobře odolává produktům potravinářského průmyslu, jako jsou např. ovocné šťávy, mléčné výrobky, pivo a další. Sníženou odolnost vykazuje vůči vínu, resp. vinnému moštu. Jde o nejpoužívanější druh korozivzdorných ocelí pro běžné podmínky. Nerez A (Austenitická nerezová ocel) má oproti A2 zvýšenou odolnost proti korozi a kyselinám. Používají se zejména v trvale vlhkém prostředí, v prostředí s mořskou vodou (ne však přímo v mořské vodě), v prostředí s průmyslovou atmosférou a v chemických laboratořích. Vruty vyrobené z materiálu A2 a A se ve srovnání s vruty z uhlíkové oceli snadněji ukroutí, mají nižší kroutící moment do zlomu, což je dáno mechanickými vlastnostmi materiálu A2 a A. Pevnost je u nerezového spojovacího materiálu uvedena jako dvouciferná číslice za označením materiálu (např. A2-70) a udává 1/ pevnosti (700 MPa). Hodnoty: měkké (0MPa), 70 zpevněné za studena (700MPa), silně zpevněné za studena (0 MPa). Speciální nerezové oceli (HR) jsou vhodné do prostředí obsahujícího chlór, oid siřičitý nebo soli a do prostředí s vysokou vzdušnou vlhkostí a stálou kondenzací, např. plavecké bazény. Nerez (Martenzitická nerezová ocel) vruty vyrobené z tohoto typu oceli jsou po vyrobení tepelně zpracovány a vykazují v zušlechtěném stavu vysokou pevnost, až 10 MPa při korozivní odolnosti nacházející se pod A2. Šroubovací nástavce EAN / GTIN drážka balení ocelové PZ PZ PZ PH PH PH T T T T T 3 z nerezu pro nerezové vruty T T T T Adaptéry a nástavce EAN / GTIN název balení magnet. adaptér bez trh. kroužku mm magnet. adaptér s trh. kroužkem mm šroub. nástavec automatický pro sádrokartony

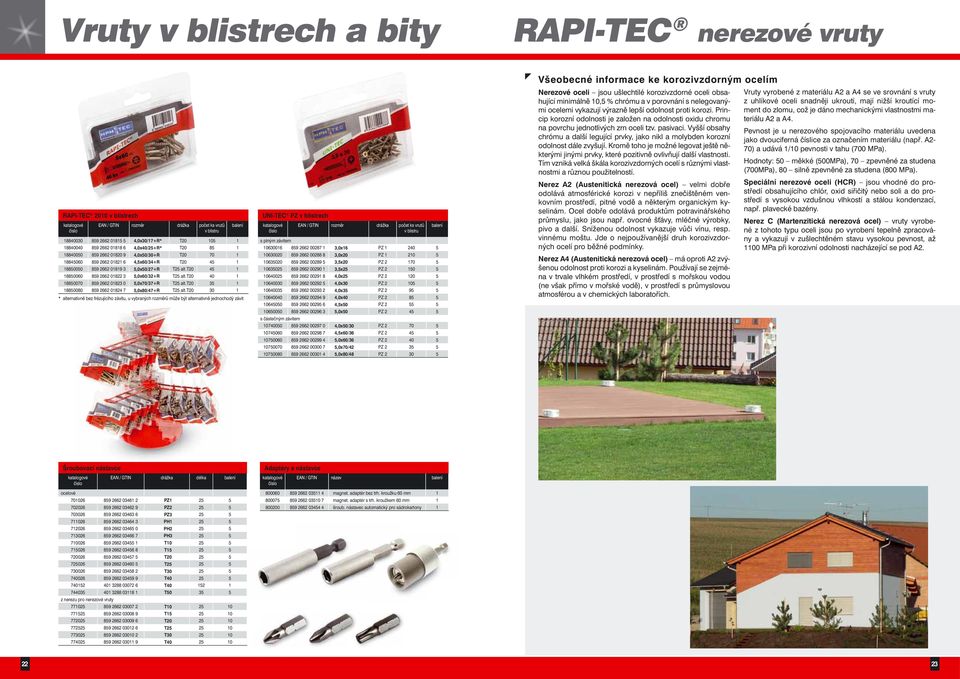

13 RAPI-TE pro fasády a terasy RAPI-TE TERASO, kalený nerez RAPI-TE TERASO TOP, nerez A Doporučujeme pro dřevěné obklady Podmíněná korozní odolnost. Neodolává působení kyselin. Nevhodný pro dřeviny s vysokým obsahem tříslovin. Nevhodný pro prostředí s obsahem chlóru. Vyšší kroutící moment do zlomu oproti oceli A2 a A. Kalený nerez je magnetický. Doporučujeme pro terasy Speciální geometrie. Závit pod hlavou zabraňuje vyčnívání při dilataci dřeva. Vhodný pro dřeviny bohaté na třísloviny. Vhodný do prostředí obsahující soli. Nevhodný pro prostředí s obsahem chlóru. RAPI-TE TERASO kalený nerez EAN / GTIN rozměr drážka,00/26,0/2,0/,0/,/2,/,/,70/2,/,00/26,0/2,0/,0/,070/2,0/,00/ T1 T1 T1 T1 T T T T T balení zašroubování*,,,,, ,,,, 6, 6, 6, 6, 6, 7, 7, 7, 7, 7, 7, 7, moment kluzu Myk 3 7 vytažení fa.k Nmm2/ hustota dřeva ρk kg/m3 zatížení ve směru vláken 2,3 / ,32 / 703 protažení N/mm2 63,03 / 77 6, ,37 / 6,37 / 6 1,07 / 700 9, ,,,, ,, 6, 6, 6, 6, 7, 7, 7, 7, 7, ,0 / ,3 / ,6 / 12 3, ,23 / 6 21,3 / 6,6 / 700 6,61,,,, zašroubování*,,,, zatížení ve směru vláken 2,6 1,3,2 7,6 v řízení EAN kód rozměr,00/26,0/,0/,0/,0/,070/2 drážka T1 T1 T1 balení efektivní vrtákové špičky , 7, 7, moment kluzu Myk vytažení fa.k Nmm2/ hustota dřeva ρk kg/m3 zatížení ve směru vláken protažení N/mm2 hustota dřeva ρk kg/m3,1 RAPI-TE BSP do lišt, kalený nerez / 3 )A Doporučujeme pro dřevěné obklady Použití bez předvrtání vrut má vrtací špičku. Podmíněná korozní odolnost. Neodolává působení kyselin. Nevhodný pro dřeviny s vysokým obsahem tříslovin. Nevhodný pro prostředí s obsahem chlóru. Vyšší kroutící moment do zlomu oproti oceli A2 a A. Kalený nerez je magnetický. RAPI-TE BSP do lišt kalený nerez RAPI-TE TERASO EKO nerez A2,/17,/2,70/3,/ Vhodný do tenkých dílů, kde je vysoké riziko prasknutí materiálu, např. u lišt. Průměr pouze mm, vrtací špička. Podmíněná korozní odolnost a neodolává působení kyselin. Nevhodný pro dřeviny s vysokým obsahem tříslovin. Nevhodný pro prostředí s obsahem chlóru. Doporučujeme pro terasy Speciální geometrie. Závit pod hlavou zabraňuje vyčnívání při dilataci dřeva. Podmíněná korozivní odolnost. Nevhodný do prostředí obsahující soli. Nevhodný pro prostředí s obsahem chlóru. Nevhodný pro dřeviny s vysokým obsahem tříslovin balení protažení N/mm2 hustota dřeva ρk 70 kg/m3 ová část / hladká část RAPI-TE TERASO EKO, nerez A ,/17,/2,70/3,/ drážka RAPI-TE FASAD kalený nerez RAPI-TE TERASO PLUS nerez A T1 T1 T T T T rozměr vytažení fa.k Nmm2/ hustota dřeva ρk 6 kg/m3 RAPI-TE FASAD, kalený nerez Doporučujeme pro dřevěné obklady Vhodný pro dřeviny bohaté na třísloviny. Vhodný do prostředí obsahující soli. Nevhodný pro prostředí s obsahem chlóru. Všeobecně vruty z nerezu typu A vykazují nízké kroutící momenty do zlomu.,00/26,0/,/,/,70/2,/,0/,0/,070/2,0/,00/ EAN / GTIN moment kluzu Myk RAPI-TE TERASO PLUS, nerez A )A * zašroubování = RAPI-TE TERASO TOP nerez A 9 9 / 7 3 )A 2,29* 21,71* 6,16** 7, EAN kód rozměr 3,22 3,2 3,23 3,20 3,2 3,2 drážka T T T T T T balení efektivní vrtákové špičky 3,2 3,2 3,2 3,2 3,2 3, ,1,1,1,1,1, moment kluzu Myk 2 7 vytažení fa.k Nmm2/ hustota dřeva ρk 703 kg/m3 zatížení ve směru vláken protažení N/mm2 hustota dřeva ρk 12 kg/m3 39,1 2, 70,29 ová část / hladká část * hustota dřeva ρk = 6 kg/m3 ** hustota dřeva ρk = kg/m3 )A 2 2

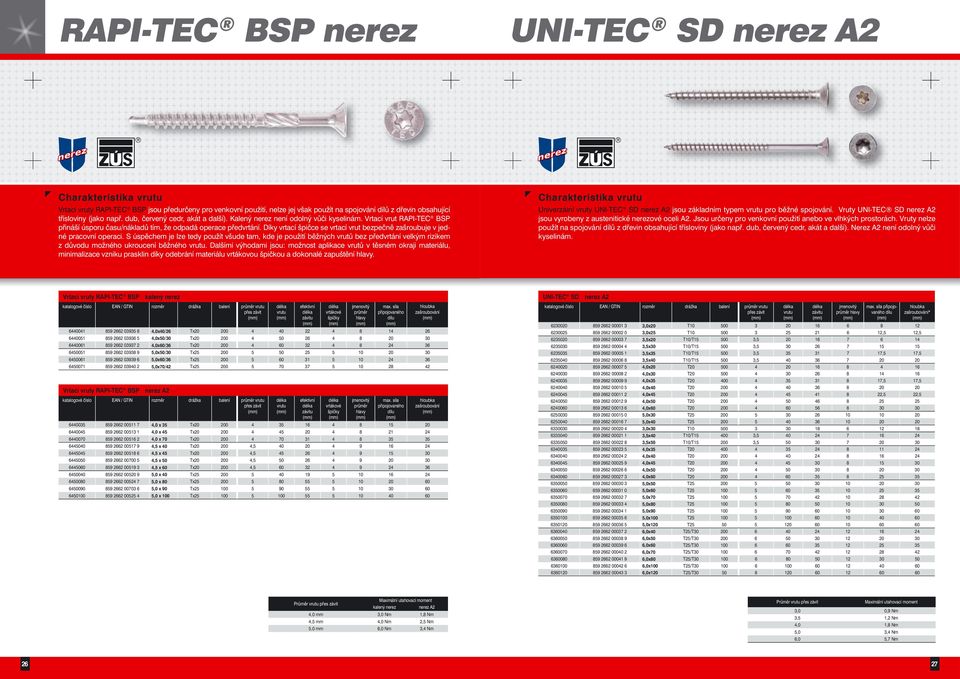

14 RAPI-TE BSP nerez UNI-TE SD nerez A2 nerez nerez harakteristika Vrtací vruty RAPI-TE BSP jsou předurčeny pro venkovní použití, nelze jej však použít na spojování dílů z dřevin obsahující třísloviny (jako např. dub, červený cedr, akát a další). Kalený nerez není odolný vůči kyselinám. Vrtací vrut RAPI-TE BSP přináší úsporu času/nákladů tím, že odpadá operace předvrtání. Díky vrtací špičce se vrtací vrut bezpečně zašroubuje v jedné pracovní operaci. S úspěchem je lze tedy použít všude tam, kde je použití běžných vrutů bez předvrtání velkým rizikem z důvodu možného ukroucení běžného. Dalšími výhodami jsou: možnost aplikace vrutů v těsném okraji materiálu, minimalizace vzniku prasklin díky odebrání materiálu vrtákovou špičkou a dokonalé zapuštění. harakteristika Univerzální vruty UNI-TE SD nerez A2 jsou základním typem pro běžné spojování. Vruty UNI-TE SD nerez A2 jsou vyrobeny z austenitické nerezové oceli A2. Jsou určeny pro venkovní použití anebo ve vlhkých prostorách. Vruty nelze použít na spojování dílů z dřevin obsahující třísloviny (jako např. dub, červený cedr, akát a další). Nerez A2 není odolný vůči kyselinám. Vrtací vruty RAPI-TE BSP kalený nerez EAN / GTIN rozměr drážka balení efektivní vrtákové špičky ,00/26 T ,0/ T ,0/ T ,0/ T ,0/ T ,070/2 T Vrtací vruty RAPI-TE BSP nerez A2 EAN / GTIN rozměr drážka balení efektivní vrtákové špičky ,0 3 T ,0 T ,0 70 T , 0 T, , T, , T, , T, ,0 0 T ,0 T ,0 90 T ,0 0 T zašroubování zašroubování UNI-TE SD nerez A2 EAN / GTIN rozměr drážka balení zašroubování* ,0 T ,02 T , 12, , T/T1 0 3, , T/T1 0 3, ,3 T/T1 0 3, , 17, ,0 T/T1 0 3, ,0 T ,0 T ,03 T , 17, ,00 T ,0 T 1 22, 22, ,0 T ,0 T , , ,0 T ,0 T/T1 00 3, , T/T1 3, ,03 T ,00 T ,0 T ,0 T ,0 T , , , , , , , ,00 /T ,0 /T ,0 /T ,070 /T ,0 /T ,00 /T ,01 /T Průměr Maimální utahovací moment kalený nerez nerez A2,0 mm 3,0 Nm 1, Nm, mm,0 Nm 2, Nm,0 mm 6,0 Nm 3, Nm Průměr Maimální utahovací moment 3,0 0,9 Nm 3, 1,2 Nm,0 1, Nm,0 3, Nm 6,0,7 Nm 26 27

15 RAPI-TE SK nerez RAPI-TE SK nerez Specifikace kalený nerez harakteristika Stavební vruty RAPI-TE SK NEREZ jsou uživatelsky komfortní variantou stavebních vrutů s vysokými užitnými vlastnostmi a nejvyšší svěrnou silou ve spoji. Hluboká drážka pro bit usnadňuje a urychluje bezpečnou práci. Talířová hlava s vylisovanou podložkou zvyšuje nosnou sílu. Velmi ostrá špička zajistí rychlé zakousnutí do materiálu. Vruty jsou vyrobeny z kaleného nerezu, který propůjčuje vrutům podobnou odolnost vůči korozi jako nerez A2 a současně mají pevnost jako vruty ocelové pozinkované. Tento typ nerezu není odolný vůči kyselinám, proto jej nelze použít na spojování dílů z dřevin obsahující třísloviny (jako např. dub, červený cedr, akát a další). Stavební vruty RAPI-TE SK NEREZ jsou předurčeny pro venkovní použití. Stavební vruty RAPI-TE SK nerez EAN / GTIN rozměr drážka balení ,0/+R T ,0/+R T ,00/+R T ,01/70+R T ,0/70+R T ,01/70+R T ,0/+R ,00/+R ,01/70+R ,0/+R ,01/+R ,01/+R ,0/+R ,02/+R ,020/+R ,02/+R ,02/+R ,00/+R 0 2 R - frézující * zašroubování = zašroubování* moment kluzu M yk pro ovou část vytažení f a.k Nmm 2 zatížení ve směru vláken protažení N/mm ,0 12,00 11, , 12,00 11,00 Přednosti Používají se bez předvrtání = úspora pracovního času/nákladů na zhotovení spoje. Vyšší rychlost zašroubování = další úspora pracovního Konstrukcí ještě více snížen odpor vůči zašroubování = uživatelský komfort, šetrnost k převodovkám pracovních nástrojů. Vyšší pevnost možné snížení počtu zhotovovaných spojů oproti běžnému spojovacímu materiálu = úspora pracovního Kvalitní spoj spoj se neuvolňuje, nejvyšší svěrná síla ve spoji, vysoká ochrana proti korozi. Jednoduché použití a maimální pracovní komfort pro pracovníky. Garantovaná kvalita výroba a distribuce v systému řízení jakosti ISO STO Stavební technické osvědčení + Prohlášení o shodě. Vruty vyrobené z kaleného nerezu jsou určeny pro použití v provozních třídách 1, 2 a 3 (eteriér) dle ČSN EN Popis Ostrá špička se zářezem usnadňuje zakousnutí do materiálu. Pro zakousnutí postačuje mírný přítlak. Speciální geometrie špičky příznivě ovlivňuje šroubování. Jednochodý rychlý dává vysokou rychlost zašroubování, snižuje tření a přitom zachovává vysokou úroveň vytrhávacích sil ů z materiálu. Částečný umožňuje přitažení. Frézující snižuje tření na dříkové části při zašroubování při použití bez předvrtání se vytlačený materiál snaží vrátit na původní místo. Frézující odfrézuje materiál, který by jinak vyvozoval vysoké tření a dřík klouže materiálem s minimálním třením. Zápustná hlava s vylisovanou podložkou výhodné při pravidelné potřebě větší svěrné síly ve spoji, odpadá nutnost použití podložky. Větší s podložkou přispívá k vyšší protahovací síle = větší svěrná síla ve spoji. Drážka (pohon) Tor (T) precizně přenáší kroutící moment potřebný na zašroubování. Drážka T minimalizuje riziko vyklouznutí šroubovacího nástavce a nebo proklouznutí nástavce v drážce. Kalený nerez odolává povětrnostním vlivům a předurčuje vruty k použití ve venkovním prostředí. Neodolává kyselinám. Průměr Maimální utahovací moment 6 mm, Nm mm 21,00 Nm Minimální úhel ohybu pro všechny y 2 29

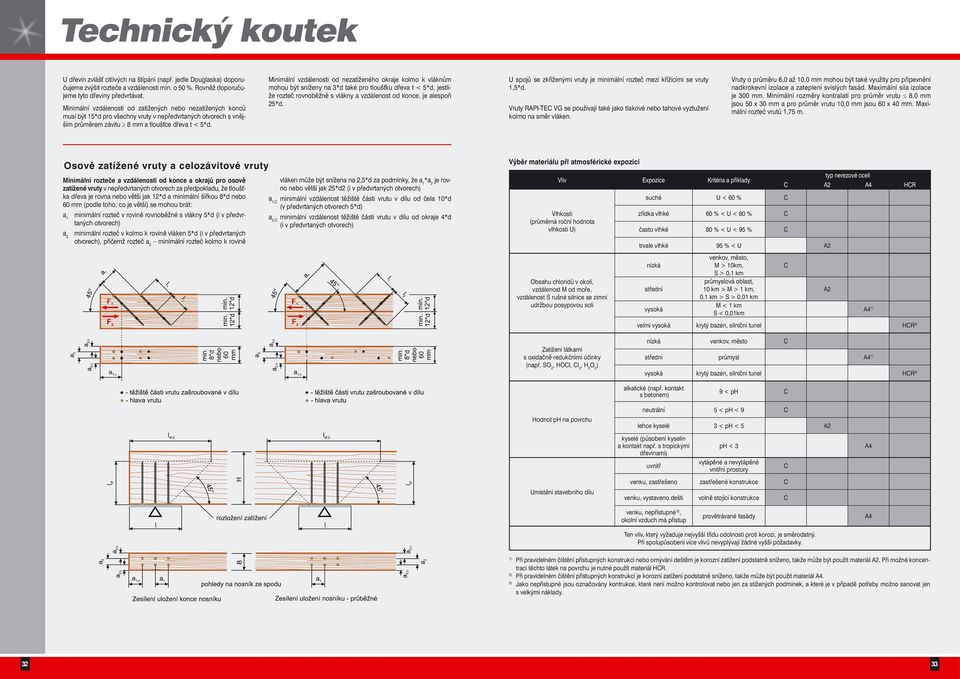

16 Technický koutek Dimenzování Doplňující informace k hodnotám v tabulkách - harakteristické i jsou uvedeny na základě rozměrových a pevnostních ů jednotlivých typů a rozměrů vrutů a dle ČSN EN Za hloubku zašroubování lef je ve výpočtu uvažována u vrutů s částečným em a u vrutů s plným em je uvažováno s polovinou délky, při dodržení podmínky min. hloubky zašroubování *d. Do hodnoty délky v připojovaném je dosazena hodnota maimální tloušťky. Úhel mezi osou a vlákny dřeva je 90. Hustota dřeva byla uvažována s ohledem na předpokládané použití daného typu : 3, 6 a 00 kg/m 3. Minimální rozteče mezi vruty Minimální vzdálenosti vrutů od konce a od okraje Vruty a stavební vruty základní informace k použití Vruty jsou určeny k používání ve spojích stavebního dřeva, kde je nutno splnit požadavky na mechanickou odolnost a stabilitu a bezpečnost při používání ve smyslu základních požadavků 1 a Směrnice Rady 9/6/EE. Návrhy spojů musí být provedeny na základě charakteristické nosnosti vrutů. Návrhové zatížení musí být odvozeno na základě ČSN EN (Eurocode ). Vruty vyrobené z tvrzené uhlíkové oceli a galvanicky pozinkované jsou určeny pro použití v provozních třídách 1 a 2 podle normy ČSN EN (Eurocode ) (Interiér a zastřešený eteriér). Vruty vyrobené z nerezové oceli jsou určeny pro použití v provozní třídě 3 podle ČSN EN (Eurocode ) (eteriér). Mimo provozní třídy je potřeba zohlednit i vlastnosti dřevin a podle nich zvolit vrut vyrobený z vhodného materiálu. Výběr materiálu ovlivňují rovněž i dodatečně působící vlivy jako např. působení chloridů v okolí bazénů a podobně. Viz tabulka: Výběr materiálu při atmosférické epozici na str. 29. Vruty mohou být zašroubovány do dřeva bez předvrtání nebo s předvrtáním. Předvrtání musí být provedeno menším em, než je jádra v na délku ové části a maimálně em hladkého dříku na délku hladkého dříku. Vruty jsou určeny k vytvoření spojů jak v nosných konstrukcích, tak i ve všech dalších spojích. Mohou být prožívány na spoje dřevo* dřevo* a kov dřevo*. (* rostlé dřevo, lepené lamelové dřevo, vrstvené dřevo, křížem lepené dřevo, překližky a podobné lepené prvky a desky na bázi dřeva). Ocelové díly a desky na bázi dřeva, mimo desek z rostlého dřeva a křížem lepeného dřeva, musí být pouze na straně. Desky na bázi dřeva: Překližované desky (překližky) podle EN 6 nebo Evropského technického schválení (ETA) Třískové desky (dřevotřískové desky) podle EN 312 nebo ETA Desky z orientovaných plochých třísek (OSB) typu OSB/3 a OSB/ podle EN 0 nebo ETA Vláknité desky (dřevovláknité desky) podle EN (tvrdá) a (polotvrdá) nebo ETA (minimální měrná hmotnost 6 kg/m 3 ) ementotřískové desky podle ETA Desky z rostlého dřeva podle EN 1333 a EN 1396 a desky z křížem lepeného dřeva podle ETA Vrstvené dřevo (LVL) podle EN 137 nebo ETA Výrobky ze dřeva podle ETA Minimální tloušťka připojovaných desek na bázi dřeva je 1,2*d (d = vnější ), ale současně musí být: u překližovaných a vláknitých desek minimální tloušťka 6 mm u třískových desek, OSB desek a cementopískových desek minimální tloušťka mm u desek z rostlého dřeva minimální tloušťka 12 mm Minimální tloušťky pro stavební díly ze dřeva jsou: 2 mm u vrutů s em <,0 mm mm u vrutů s em,0 mm 0 mm u vrutů s em,0 mm Minimální zašroubování vrutů musí být minimálně *d (d = vnější ). V případě připojování krokví musí být minimální zašroubování lef alespoň 0 mm. V případě osově zatížených vrutů je minimální zašroubování alespoň 6*d. Úhel zašroubování až 90 ke směru vláken. Ve spoji mají být alespoň 2 vruty. Vruty se zápustnou hlavou musí být zašroubovány do roviny s povrchem. Hlubší zapuštění není dovoleno. Vruty se zápustnou hlavou mohou být používány i s profi lovanou podložkou. Vruty typu DUAL smí být použity společně s běžnými normovanými plochými podložkami (DIN 13, DIN 0 a další) s příslušnou povrchovou úpravou. Příslušná podložka musí po zašroubování celou plochou přilehnout ke dřevu. Minimální rozteče a vzdálenosti pro vruty v předvrtaných otvorech jsou uvedeny v ČSN EN odst a v tab..2 jako pro hřebíky v předvrtaných otvorech. Zde se musí uvažovat vnější d. Pro vruty v nepředvrtaných otvorech jsou minimální rozteče a vzdálenosti uvedeny v ČSN EN odst a v tab..2 jako pro hřebíky v nepředvrtaných otvorech. Minimální rozteče a vzdálenosti vrutů při použití bez předvrtání (v mm) pro hustotu dřeva ρ kg/m 3 rozteč nebo vzdálenost úhel α 3,0 3,,0,,0, 6,0 7,0,0,0 12,0 a 1 F F , 22, 2 27, 3 0 a 2 F , 22, 2 27, 3 0 F , 22, 2 27, 3 0 a 3,t F 1 0 2, 67, 7 2, F a 3,c F F a,t F , 22, 2 27, 3 0 F , 2 31, a,c F , 22, 2 27, 3 0 F , 22, 2 27, 3 0 Minimální rozteče a vzdálenosti vrutů při použití s předvrtáním (v mm) pro hustotu dřeva ρ kg/m 3 rozteč nebo vzdálenost úhel α 3,0 3,,0,,0, 6,0 7,0,0,0 12,0 a 1 F , 22, 2 27, 3 0 F a 2 F 1 0 9, 12 13, 1 16, F a 3,t F F , 2 31, 3 3, a 3,c F , 2 31, 3 3, F , 2 31, 3 3, a,t F 1 0 9, 12 13, 1 16, F , 22, 3 3, a,c F 3 1 9, 12 13, 1 16, F 270 9, 12 13, 1 16,
