1 SK - N Á V O D N A M O N T Á Ž A O B S L U H U : Obj..: STEREOZOSILOVA TANGENT 2 X 50 W Obj..: Tento výrobek pedstavuje kvalitní nf zesilova AMP - 50 s možností pipojení nkolika audio zdroj hudby jako nap. gramofon, CD-pehráva, DVD pehráva. Zesilova je vybaven komfortními funkcemi pro snadnjší ovládání pipojených audio zdroj. Jednotlivé funkce zesilovae lze ovládat bu pímo pomocí tlaítek a knoflíku na elním panelu nebo pomocí dálkového ovladae. Zesilova je napájen z veejné elektrické sít 230 V.

2 VLASTNÍ PISTROJ A JEHO PÍSLUŠENSTVÍ Píslušenství 1 1 x zesilova AMP - 50, integrovaný zesilova 2 1 x Dálkový ovlada 3 2 x Baterie (volitelná položka) 4 1 x Návod k obsluze Obrázky k pedchozí tabulce: BEZPENOSTNÍ OPATENÍ Symbol blesku v trojúhelníku upozoruje uživatele, že se uvnit pouzdra zesilovae nachází na nkterých ástech elektronických obvod nebezpené naptí" a mže se zde vyskytnout reálné nebezpeí životu nebezpeného úderu elektrickým proudem. Vykiník uvnit trojúhelníka upozoruje uživatele na dležité pokyny k obsluze zesilovae a na upozornní, které se týkají provádní údržby pístroje. Naléhav proto nabádáme Vás uživatele, abyste si peetli pozorn celý Návod k obsluze. Tento symbol informuje uživatele, že výrobek je vyroben v II tíd elektrické bezpenosti (je provedena dvojitá elektrická izolace výrobku). Chrate zesilova ped vlivem nadmrné vlhkosti. Tím zmenšíte riziko výskytu požáru a snížíte možnost výskytu životu nebezpeného úderu elektrickým VAROVÁNÍ proudem. V žádném pípad neotvírejte pouzdro zesilovae, nebo uvnit se nadcházejí elektrické obvody, které jsou pod naptím! Opravu zesilovae a jeho elektrickou údržbu smí provádt pouze autorizovaný elektrotechnický odborník, který má píslušné elektrotechnické vzdlání! Pi výmn elektrické zástrky na pívodním napájecím elektrickém kabelu dbejte na to, aby nová namontovaná zástrka na pívodní elektrický napájecí OPATRNOST kabel k zesilovai byla zcela stejná jako pvodní vymovaná originální zástrka (vymovaná nap. z dvodu jejího mechanického poškození apod.), nebo odpovídala zástrce, doporuené výrobcem pístroje. Zástrku pívodního elektrického kabelu k zesilovai opatrn a bžným a správným zpsobem zasunujte a vysunujte ze zásuvky veejné elektrické sít. Tím zabráníte pípadnému výskytu ohrožení lidského života životu nebezpeným úderem elektrického proudu!

3 DLEŽITÉ BEZPENOSTNÍ PEDPISY Upozornní: Pro zajištní optimální bezpenosti pi provozu zesilovae jsou na jeho pouzdru uvedeny upozornní, které si má uživatel peíst a bezpodmínen je zachovávat. Tento návod k obsluze si uschovejte pro pípadné další nahlédnutí. Tento zesilova byl vyvinut a zkonstruován a vyroben s cílem zajistit optimální bezpenost uživatele pi jeho používání. Pi nepimeném používání zesilovae být uživatel ohrožen životu nebezpeným úderem elektrického proudu nebo mže dojít ke vzniku požáru. Uvnit pouzdra zesilovae jsou vestavny ochranné komponenty, které chrání uživatele ped úrazem a dále jsou v pouzdru iteln vyznaena upozornní pro instalaci, používání a opravy. Pi zachování tchto upozornní se podstatn zmenší riziko vzniku úrazu a poškození zdraví uživatele. Elektrická konstrukce zesilovae je zcela elektronického charakteru a žádné jeho díly uživatel nesmí opravovat. Uživatel nesmí v ádném pípad otevírat pouzdro zesilovae, jinak by tím byly zpístupnny vnitní díly pístroje, které jsou pod nebezpeným naptím. Zesilova smí opravovat jen autorizovaný vyškolený elektronik. Nutnost peíst si pozorn celý Návod k obsluze Po vybalení zesilovae z pepravního obalu si pozorn pette celý Návod k obsluze a dodržujte všechna upozornní, pokyny a kroky pro jeho obsluhu, které jsou v nm obsaženy. Teplota okolí - zdroje tepla Zesilova nikdy nestavte do blízkosti zdroj tepla jako nap. otopná tlesa, výdechové otvory klimatizace, vtrací otvory, sporák, elektrická peící trouba apod. Pokud je to možné, tak odstrate zdroje tepla z blízkosti zesilovae. Napájení zesilovae elektrickým proudem Zesilova smí být pipojen k elektrické napájecí síti o velikosti napájecího naptí, která je udána na jeho typovém štítku. V pípad+, že máte njakou pochybnost o zpsobu pipojení zesilovae k elektrické síti, požádejte o radu Vašeho obchodníka nebo se obrate na nejbližší služebnu správy veejné elektrické sít. Pi bateriovém napájení pístroje Vás odkazujeme na píslušná Návod k obsluze. Voda a vlhkost V žádném pípad nesmí být zesilova provozován v blízkosti vody nap. v blízkosti umyvadla, dezu nebo v blízkosti sprchy, ve vlhkém sklep nebo vedle bazénu atd.

4 isteni Ped istním zesilovae nejprve vytáhnte zástrku elektrického pívodního kabelu z elektrické zásuvky. Pi ištné nepoužívejte žádný tekutý istící prostedek nebo istící prostedek ve form spreje. Používejte pi ištní jen suchou bezvlasou strku. Uzemnní zesilovae a pólování V pípad, že nelze zasunout zástrku pívodního elektrického kabelu do zásuvky elektrické sít až na doraz nebo tato zástrka není tvarov vhodná pro zasunutí do elektrické zásuvky, potom nesmí být zesilova na tomto stanovišti provozován. Pívodní elektrický sí ový kabel K zesilovai ve te pívodní elektrický kabel tak, aby bu nepekážel pi pohybu v místnosti, nebo aby nedošlo k jeho piskípnutí skíní, nohou stolu apod. Toto platí obzvláš pímo u zásuvek a u prodlužovacích kabel k zesilovai a také druhého konce elektrického kabelu pi jeho vcházení do pouzdra zesilovae. Vtrání Na pouzdru zesilovae jsou štrbiny, které slouží k odvádní vzniklého tepla proudícím vzduchem pi funkci zesilovae. V žádném pípad nezakrývejte tyto vtrací otvory pikrývkou nebo jiným pedmtem. ádné odvtrávání zesilovae je základním a bezpodmínen nutným pedpokladem pro jeho bezvadnou a bezpenou innost. Zesilova nesmí být položen na njakou mkkou podložku jako nap. na postel, pohovku, deku apod. Petížení Elektrická zástrka, prodlužovací kabel a elektrická zásuvky nesmí být petžovány nadmrný prchodem elektrického proudu. Jinak mže vzniknout požár nebo elektrický zkrat.

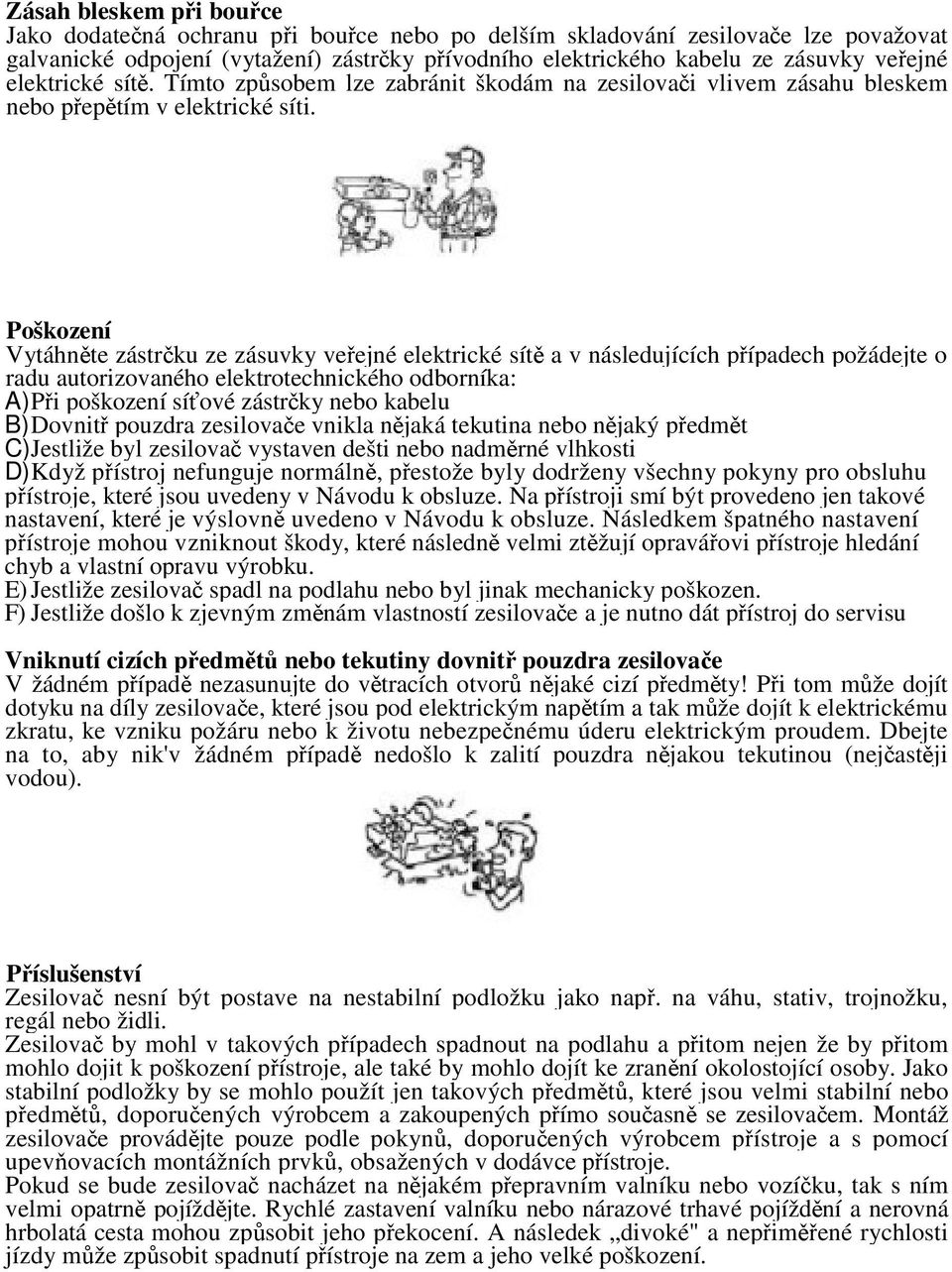

5 Zásah bleskem pi bouce Jako dodatená ochranu pi bouce nebo po delším skladování zesilovae lze považovat galvanické odpojení (vytažení) zástrky pívodního elektrického kabelu ze zásuvky veejné elektrické sít. Tímto zpsobem lze zabránit škodám na zesilovai vlivem zásahu bleskem nebo peptím v elektrické síti. Poškození Vytáhnte zástrku ze zásuvky veejné elektrické sít a v následujících pípadech požádejte o radu autorizovaného elektrotechnického odborníka: A) Pi poškození síové zástrky nebo kabelu B) Dovnit pouzdra zesilovae vnikla njaká tekutina nebo njaký pedmt C) Jestliže byl zesilova vystaven dešti nebo nadmrné vlhkosti D) Když pístroj nefunguje normáln, pestože byly dodrženy všechny pokyny pro obsluhu pístroje, které jsou uvedeny v Návodu k obsluze. Na pístroji smí být provedeno jen takové nastavení, které je výslovn uvedeno v Návodu k obsluze. Následkem špatného nastavení pístroje mohou vzniknout škody, které následn velmi ztžují opraváovi pístroje hledání chyb a vlastní opravu výrobku. E) Jestliže zesilova spadl na podlahu nebo byl jinak mechanicky poškozen. F) Jestliže došlo k zjevným zmnám vlastností zesilovae a je nutno dát pístroj do servisu Vniknutí cizích pedmt nebo tekutiny dovnit pouzdra zesilovae V žádném pípad nezasunujte do vtracích otvor njaké cizí pedmty! Pi tom mže dojít dotyku na díly zesilovae, které jsou pod elektrickým naptím a tak mže dojít k elektrickému zkratu, ke vzniku požáru nebo k životu nebezpenému úderu elektrickým proudem. Dbejte na to, aby nik'v žádném pípad nedošlo k zalití pouzdra njakou tekutinou (nejastji vodou). Píslušenství Zesilova nesní být postave na nestabilní podložku jako nap. na váhu, stativ, trojnožku, regál nebo židli. Zesilova by mohl v takových pípadech spadnout na podlahu a pitom nejen že by pitom mohlo dojit k poškození pístroje, ale také by mohlo dojít ke zranní okolostojící osoby. Jako stabilní podložky by se mohlo použít jen takových pedmt, které jsou velmi stabilní nebo pedmt, doporuených výrobcem a zakoupených pímo souasn se zesilovaem. Montáž zesilovae provádjte pouze podle pokyn, doporuených výrobcem pístroje a s pomocí upevovacích montážních prvk, obsažených v dodávce pístroje. Pokud se bude zesilova nacházet na njakém pepravním valníku nebo vozíku, tak s ním velmi opatrn pojíždjte. Rychlé zastavení valníku nebo nárazové trhavé pojíždní a nerovná hrbolatá cesta mohou zpsobit jeho pekocení. A následek divoké" a nepimené rychlosti jízdy mže zpsobit spadnutí pístroje na zem a jeho velké poškození.

6 Servis V žádném pípad se nepokoušejte sami opravovat zesilova. Po otevení pouzdra zesilovae budou odhaleny obvody, které jsou pod nebezpeným elektrickým naptím a jsou tím snadno pístupné. Tím vzniká nebezpeí náhodného pímého dotyku s elektrickým proudem a také i možnost vzniku životu nebezpeného úrazu úderem elektrického proudu. Vlastní servisní a opraváské práce na zesilovai penechejte v každém pípad autorizovanému elektrotechnickému odbornému personálu v servisu. Náhradní díly V pípad, že se vyskytne poteba mít po ruce náhradní díly pro provedení opravy zesilovae, potom je nutno použít jen takové náhradní díly, které doporuuje výrobce nebo vlastností jiných než originálních díl, které pesn odpovídají vlastnostem originálních díl. Ovšem je zde nebezpeí, že použité náhradní díly, které nejsou originální, mohou zpsobit požár, životu nebezpený úder elektrickým proudem a jiné nebezpené události. Kontrola na bezpeností zesilovae Po skonení všech prací na pístroje má opravující technik za povinnost provést na zesilovai kontrolu na bezpenost pístroje a jeho provozuschopnost tím zaruit výborný provozní stav pístroje a jeho provozní bezpenost a schopnost dosahovat pedepsaných technických parametr. Zatížení zesilovae Na zesilovai nesmí být nic demontováno a odstraováno a do pístroje nesmí být zasahováno. Pedmty, které mohou spadnout na zesilova, mohou se odrazit a také pivodit zranní okolních osob. Pitom však mže souasn dojít i k poškození zesilovae pádem pedmtu na jeho pouzdro. ZACHÁZENÍ SE ZESILOVAEM Podelší dob provozu zesilovae mže dojít k oteplení pední a zadní stny jeho

7 pouzdra. Není to píznak žádné chybné funkce zesilovae, je to normální jev. Nebudete-li zesilova používat po delší dobu, tak jej vypnte. OCHRANA SÍ OVÉHO KABELU Z dvod snížení možnosti výskytu nebezpených situací jako nap. vznik požáru, životu nebezpený úder elektrickým proudem, neobvyklý provozní stav zesilovae, pípadná další zranní osob apod., tak je nutno, abyste bezpodmínen dbali následujících upozornní Pi zasunování elektrické zástrky kabelu do zásuvky veejné elektrické sít pevn uchopte zástrku jen za její tlo. Zástrku zasute do elektrické zásuvky až na doraz. V žádném pípad neumísujte zesilova na pedmty, které mohou vyvinovat teplo. Nepokládejte žádné pedmty nebo jakékoliv jiné vci na elektrický pívodní kabel. V žádném pípad se nepokoušejte sami opravovat elektrický pívodní kabel.nebo jej vymovat. UMÍSNÍ ZESILOVAE Zesilova nesmí být postaven do míst jako nap.: na pímé slunení záení, do blízkosti tepelných zdroj. Dále nestavte zesilova na jiné pístroje nebo do uzavených krabic nebo do regál a do míst, kde se vyskytuje vysoké teplota (40 C nebo vyšší). Rovnž neumísujte zesilova do prostor s vysokou vlhkostí vzduchu (90% a víc) nebo na zneištné stanovišt, nebo tím mže dojít k poškození vnitních díl pístroje. NEVSUNUJTE PRSTY ANI JINÉ PEDMTY DO POUZDRA PÍSTROJE! Pi dotyku prst nebo jiných pedmt s vnitními komponenty zesilovae je nebezpené a mže zpsobit vcné poškození nebo poškození zdraví osob. Pouzdro zesilovae v žádném pípad neotvírejte a dovnit pouzdra nevkládejte žádné cizí pedmty! PORUCHY Pi postavení zesilovae pímo k televiznímu pijímai nebo do blízkosti rozhlasového pijímae nebo vedle videorekordéru mže vést ke zmenšení kvality obrazu nebo reprodukce zvuku. Dbejte proto na to, aby byl zesilova umísován v dostatené velké vzdálenosti od tchto elektronických pístroj. VLHKOST ZE ZKONDENZOVANÉ VODY Vodní páry v pístroji mohou zkondenzovat ve vodu za následujících podmínek: Když penesete zesilova ze studené místnosti do teplé místnosti. Jestliže je zesilova používán v místnosti, kde bylo teprve ped krátkou chvílí zapnuto topení (tedy krátce potom, co byl zesilova pinesen a umístn v této místnosti) nebo když je zesilova umístn na stanovišt, které je pímo ofukováno studeným vzduchem z výdechu klimatizaního zaízení. Když bude v lét zesilova penesen z místnosti se zapnutým klimatizaním zaízením (kde byl krátce ped tímto penesením) do teplé a vlhké místnosti. Jestliže se bude v místnosti, kde je zesilova umístn, nacházet pára nebo vlhkost. Pi vlhkosti, která vznikla z zkondenzované vody, nebude zesilova správn pracovat. Zesilova je nutno ihned vypnout z provozu. Vytáhnte zástrku pívodního elektrického kabelu zesilovae ze zásuvky veejné elektrické sít a vykejte po dobu cca 2 až 3 hodiny. Za tuto dobu se zesilova oheje na teplotu místnosti a vypaí se zkondenzovaná voda.

8 To je tak horké! " PIPOJENÍ ZESILOVAE K ELEKTRICKÉ SÍTI

9 Nejprve zjistte, zda se v elektrické zásuvce nachází spráné elektrické sítové naptí 230 V ~ / 50 Hz.Zesilova pipojte do zásuvky veejné elektrické sít teprve potom, až byly k zesilovai správn galvanicky pipojeny všechny ostatní pístroje a komponenty. Potom ješt zkontrolujete správnost pipojení pístroj z hlediska jejich funknosti (pólovaní reproduktor, správné propojení stínní slaboproudých kabel apod.) a teprve potom zapnte vypínaem na panelu zesilovae pístroj do provozu. PIPOJENI OSTATNÍCH AUDIO PÍSTROJ K ELEKTRICKÉ NAPÁJECÍ SÍTI Ped zasunutím elektrické zástrky ostatních audio pístroj do zásuvky elektrické sít se pesvdte, zda nejsou jejich pívodní elektrické kabely poškozena a zda jsou bezpené. Teprve potom zasute elektrické zástrky tchto audio zaízení do zásuvek elektrického proudu. V pípad, že jsou na koncích elektrických pívodních napájecích kabel od tchto zaízení jiné typy zástrek, než jsou obvyklé bžné typy, tak je nutno použít pro pipojení tchto audio pístroj do elektrické sít njaký vhodný adaptér. (nebo nechat namontovat na konce elektrických pívodních napájecích kabelu bžné zástrky autorizovaným elektrotechnickým odborníkem). VLOŽENÍ BATERIÍ DO DÁLKOVÉHO OVLADAE 1. Odejmte kryt z bateriové pihrádky Do bateriové pihrádky vložte 2 ks baterií typu AAA / RO 3 / UM 4. Pitom dejte pozor na správné pólovaní kontakt baterií. 3. Pólovaní je vyznaeno na dn bateriové pihrádky. Nyní nasate kryt bateriové pihrádky zpt na své pvodní místo. Pi vkládání baterií nekombinujte (tedy nevkládejte do pístroje) spolu staré vybité baterie a nove erstvé baterie. Rovnž do bateriové pihrádky nevkládejte žádné poškozené baterie. V pípad, že nebudete používat po delší dobu dálkový ovlada pro zesilova, tak z nj vyjmte baterie. Tím mžete zabránit pípadné korozi baterií. POUŽÍVÁNÍ DÁLKOVÉHO OVLADAE Nasmrujte dálkový ovlada jeho pední plochou smrem k infraervenému pijímai na elní stn zesilovae. Po úspšném píjmu infraerveného ovládacího signálu z dálkového ovladae bude zesilova na tento signál reagovat. Dosah dálkového ovladae iní cca 6 m.

10 Dálkové ovládání zesilovae mže být ovlivnno vlivem silného zdroje svtla, což mže zpsobit chybnou funkci ovládaného zesilovae. To samé platí pro používání jiného dálkového ovladae v blízkosti zesilovae. Na pouzdro dálkového ovládae nepokládejte žádné pedmty. Mohlo by totiž dojít k vybití baterie po tlaení njakého tlaítka práv hmotností pedmtu, který bude spoívat na horní ploše dálkového ovladae Pro dokonalé ovládání zesilovae je nutno, aby mezi dálkovým ovladaem a pijímaem infraerveného ovládacího signálu se nenacházel žádný velký pedmt. Pi umístní zesilovae za njaké tónované sklo se zmenší úinný dosah dálkového ovladae. Funkce dálkového ovládání Obrázek dálkového ovladae s rozmístním jednotlivých ovládacích prvk:

11

12 Popis funkce jednotlivých tlaítek na dálkovém ovladai: FUNKCE DAB Scroll ± : Pepína mezi DAB a FM pozicí 2 Select: Tímto tlaítkem se pepínáte mezi MONO a AUTO pi FM provozu a zvolí se zobrazená DAB stanice ( zobrazí se další informace o tom co zvolená stanice vysílá nap. aktuální as, frekvenci, druh vysílaného programu a pípadn další informace) : Je naladna zvolená vysílací stanice (která je uložena v pamti). V pípad že stisknete toto tlaítko a podržíte je ve stisknuté poloze po dobu cca 2 sekundy, tak se zvolená vysílací stanice uloží do pamti pod poadovým íslem, na kterém se práv nacházíte. 4 Power: Zapíná pístroj do pohotovostního stavu. 5 Autotune: Po stisknutí tohoto tlaítka se automaticky bude vyhledávat radiová stanice DAB.. Po stisknutí tlaítka a ponechání jej ve stisknuté poloze po dobu cca 2 sekund bude vyhledávání vysílacích stanic pokraovat dál. Pi druhu provozu FM" bude pokraovat vyhledávání stanic ve stoupajícím smru (vždy k vyšší frekvenci rozhlasového vysílae). 6 Info: Bude ukazována informace typu RDS a DAB o rozhlasovém vysílai. 7 Function: Tlaítkem se pepínáte mezi DAB a FM. FUNKCE CDP Eject: Otevírá se tím pihrádka pro vložení CD 9 Program: možní pehrávat skladby na CD v ureném poadí. 10 Stop: Tímto tlaítkem se zastaví pehrávání skladeb na CD 11 Previous: Tímto tlaítkem si mžete volit íslo pedcházející skladby na CD. 12 Play / Pause: Nastartování pehrávání / vložení pauzy do pehrávání (tedy jen pro krátké perušení pehrávání). 13 Repeat: Tímto tlaítkem lze zvolit stálé opakování pehrávání pouze jedné skladby na CD nebo stálé opakování pehrávání všech skladeb na CD. 14 Power: Tím se zapíná funkce AMP - 50 do pohotovostního stavu. 15 Next:Tímto tlaítkem si mžete zvolit následující íslo skladby na CD. Jestliže toto tlaítko stlaíte a podržíte jej po delší dobu ve stlaené poloze, pak tím nastartujete pecházení od jedné skladby ke druhé ve stoupajícím poadí skladeb na CD. 16 Random: Na CD budou pehrávány skladby za sebou v náhodném poadí. FUNKCE AMP Input-taste: Po stlaení tohoto tlaítka si zvolíte vstup zesilovae. 18 Treble: Tím to tlaítkem se po stlaení zapne funkce postupného zvyšování úrovn+ hlasitosti VOL +"- 19 Bass: Po stlaení tlaítka se zvyšuje úrove zesílení basových tónu VOL +" 20 Power: Tím se zapíná funkce AMP-50 do pohotovostního stavu 21 Volume ± : Tímto tlaítkem se zapíná funkce hlasitosti reprodukce hudby. Nkteré vybrané funkce zesilovae mohou být ovládány a nastavovány jen pomocí dálkového ovladae. Vybrané a urené funkce jsou spojeny jen s uritým vstupním signálem. Potom se však mže stát, že nkteré tlaítko na dálkovém ovladai nebude obsazeno žádnou funkcí., jestliže nebude zvolen práv uritý zdroj signálu. ELÍ STNA ZESILOVAE A OVLÁDACÍ PRVKY elní stna - názorný obrázek elní stny s ovládacími prvky:

13 1 Síový vypína: Vypíná a zapíná síové napájecí naptí zesilovae 2 LED: LED dioda svítí zelen pi zapnutém pístroje. Nebo svítí erven, když je pistroj zapnut do pohotovostního stavu nebo je práv v aktivním provozu. 3 Zdíky pro pipojení sluchátek: Konektor o prmru 6 mm, který je vhodný pro pipojení vtšiny sluchátek. 4 Phono: Tímto tlaítkem se zapíná Phono-vstup". 5 Tuner: Tím se aktivuje Tuner - vstup". 6 DVD: Tím se zapíná DVD - vstup". 7 CD: Tím se zapíná CD - vstup". 8 AUX 1 : Zapíná se tím vstup AUX - 1" 9 AUX 2 : Zapíná se tím vstup AUX - 2" 10 Function: Tím se pepínáte v Nabídce " mezi rznými funkcemi jako nap.. basy, výšky, stereováha a hlasitost. 11 Volume: Tím se nastavuje úrove hlasitosti u bas, výšek, ídí se stereováha a celková hlasitost. ZADNÍ ZESILOVAE A PIPOJOVACÍ KONTAKTY Zadní stna - názorný obrázek zadní stny s pipojovacími prvky: 1 Linkový výstup: Výstup pro pipojení externího zesilovae 2 Phono: Pipojení pro gramofon (Poznámka: Pídavné propojení pro gramofon se nachází nad vstupními zdíkami). 3 Tuner: Zdíky pro pipojení FM / DAB - tuneru 4 DVD: Pro pipojení DVD pehrávae (Poznámka: Analogový stero vstup). 5 CD: Pro pipojení CD pehrávae. 6 AUX 1: Pro pipojení pídavného pístroje 7 AUX 2: Pro pipojení pídavného pístroje 8 Reproduktor levý a pravý: Výstupy pro reproduktory. Poznámky: - Impedance reproduktor se musí nacházet mezi 4 a 16 Ohmy. - Pro zajištní optimální kvality reprodukované hudby musí být propojení mezi pípojnými kontakty na zesilovai a pípojnými kontakty na reproduktorech v bezvadném stavu. - Konce žil kabel nesmí být roztepeny proto, aby nedošlo k elektrickému zkratu mezi jednotlivými žilami nebo aby nedošlo k dotyku žil s kovovou konstrukcí pouzdra zesilovae. 9 AC vstup:: Pro pipojení sítového naptí. Pitom dbejte na to, aby zástrka byla zasunutu do elektrické zásuvky správn až na doraz a aby velikost elektrického naptí byla stejné hodnoty, jaká je uvedena a natištna na zadní stn zesilovae.

14 PEHLED PIPOJOVÁNÍ RZNÝCH AUDIO PÍSTROJ K ZESILOVAI Na dalším schématu budou zobrazeny možnosti pipojení k zesilovai rzná audio zaízení jako nap. gramofon, reproduktory, DAB / FM tuner, DVD pehráva, CD pehráva, reproduktor -subwoofer, VCR zaízení, satelitní pijíma, podízený pídavný zesilova (ovládaný hlavním integrovaným zesilovaem AMP - 50). Všechna tato audio zaízení mají pedem urený vstup do integrovaného zesilovae na zadní stn pouzdra. Jednotlivé audio zaízení jsou schematicky nakresleny pro snazší rychlý náhled pro pipojení.

15

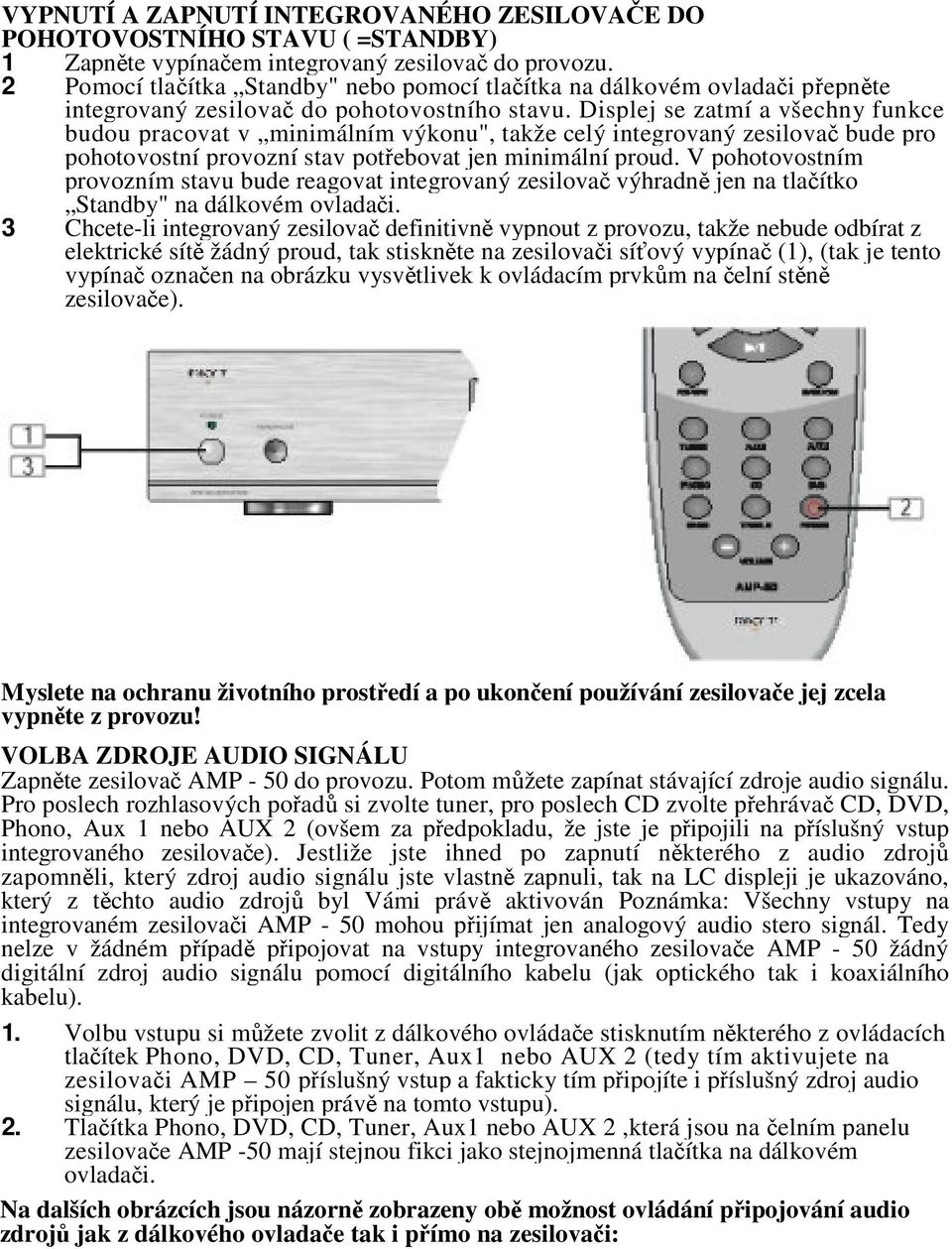

16 VYPNUTÍ A ZAPNUTÍ INTEGROVANÉHO ZESILOVAE DO POHOTOVOSTNÍHO STAVU ( =STANDBY) 1 Zapnte vypínaem integrovaný zesilova do provozu. 2 Pomocí tlaítka Standby" nebo pomocí tlaítka na dálkovém ovladai pepnte integrovaný zesilova do pohotovostního stavu. Displej se zatmí a všechny funkce budou pracovat v minimálním výkonu", takže celý integrovaný zesilova bude pro pohotovostní provozní stav potebovat jen minimální proud. V pohotovostním provozním stavu bude reagovat integrovaný zesilova výhradn jen na tlaítko Standby" na dálkovém ovladai. 3 Chcete-li integrovaný zesilova definitivn vypnout z provozu, takže nebude odbírat z elektrické sít žádný proud, tak stisknte na zesilovai síový vypína (1), (tak je tento vypína oznaen na obrázku vysvtlivek k ovládacím prvkm na elní stn zesilovae). Myslete na ochranu životního prostedí a po ukonení používání zesilovae jej zcela vypnte z provozu! VOLBA ZDROJE AUDIO SIGNÁLU Zapnte zesilova AMP - 50 do provozu. Potom mžete zapínat stávající zdroje audio signálu. Pro poslech rozhlasových poad si zvolte tuner, pro poslech CD zvolte pehráva CD, DVD, Phono, Aux 1 nebo AUX 2 (ovšem za pedpokladu, že jste je pipojili na píslušný vstup integrovaného zesilovae). Jestliže jste ihned po zapnutí nkterého z audio zdroj zapomnli, který zdroj audio signálu jste vlastn zapnuli, tak na LC displeji je ukazováno, který z tchto audio zdroj byl Vámi práv aktivován Poznámka: Všechny vstupy na integrovaném zesilovai AMP - 50 mohou pijímat jen analogový audio stero signál. Tedy nelze v žádném pípad pipojovat na vstupy integrovaného zesilovae AMP - 50 žádný digitální zdroj audio signálu pomocí digitálního kabelu (jak optického tak i koaxiálního kabelu). 1. Volbu vstupu si mžete zvolit z dálkového ovládae stisknutím nkterého z ovládacích tlaítek Phono, DVD, CD, Tuner, Aux1 nebo AUX 2 (tedy tím aktivujete na zesilovai AMP 50 píslušný vstup a fakticky tím pipojíte i píslušný zdroj audio signálu, který je pipojen práv na tomto vstupu). 2. Tlaítka Phono, DVD, CD, Tuner, Aux1 nebo AUX 2,která jsou na elním panelu zesilovae AMP -50 mají stejnou fikci jako stejnojmenná tlaítka na dálkovém ovladai. Na dalších obrázcích jsou názorn zobrazeny ob možnost ovládání pipojování audio zdroj jak z dálkového ovladae tak i pímo na zesilovai:

17

18 OBSLUHA ZESILOVAE A JEHO JEDNOTLIVÉ FUNKCE V integrovaném zesilovai AMP - 50 je usnadnní ovládání tohoto pístroje k dispozici Nabídka", která umožuje nastavit následující parametr funkcí: oddlené zesílení basu, výšek, nastavení stereováhy a celková hlasitost reprodukce hudby. Na dalším obrázku je ukázán pehled pro ovládání funkcí, jak jdou jednotliv za sebou. Podrobný popis jak je možno jednotlivé funkce ovládat a nastavovat je popsán v dalším textu. Vysvtlivky k pedchozímu obrázku: Volume control-default setting Bass control ± 14 db Treble control ± 14 db Balance control - 37,6-0 sb L or P Loudnose control On or OFF Volba oddleného zesílení (není pednastaveno ízení zesílení bas v rozmezí ± 14 db ízení zesílení výšek v rozmezí ± 14 db ízení stereováhy v 0 rozmezí od - 37,7 až do levý až pravý kanál. ízení celkové hlasitosti reprodukce hudby a souasn je v této funkce zabudován vypína provozu zesilovae ( On" = zapnutí nebo Off" = vypnutí). Nastavení hlasitosti z dálkového ovladae pímo z elního panelu zesilovae AMP-50

19 1 Tlaítkem VOL + " se hlasitost hudby zvyšuje a tlaítkem VOL - se hlasitost snižuje. 2 Na zesilovai otoením knoflíku ve smru pohybu hodinových ruiek se hlasitost zesiluje a pi otáením knoflíkem proti smru pohybu hodinových ruiek se hlasitost snižuje. Poznámka: Jednotka db je bezrozmrná technická jednotka pro pehledné oznaení velikosti amplitudy audio signál, piemž 0 db znamená maximální výstupní výkon. Na LC displeji zesilovae je ukazována velikost hlasitosti reprodukce hudby v db a to od - db až do 0 db. Pi otáení knoflíkem pro ízení hlasitosti na elním panelu zesilovae AMP -50 proti smru pohybu hodinových ruiek se stupovit mní celková hlasitost reprodukce hudby. Hlasitost lze tímto knoflíkem stupovit mnit v rozsahu od - 78,5 db až do maximální hlasitosti 0 db. Na druhém ádku na LC displeji se objeví sloupcový diagram složený ze 16 sloupc. Jednotlivé sloupce v tomto diagramu odpovídají uritému výseku ze zesilovaného frekvenního spektra hudby a svou výškou znázorují okamžitou velikosti zesílení daného výsku frekvenního pásma hudby. ím vyšší je sloupec tak, tím je vyšší zesílené tohoto výsku pásma. V prbhu reprodukce hudby tedy budou všechny sloupce mnit svou výšku v závislosti na okamžité zesílení. Jakmile se zmní zesílení, tak se na ihned prvním ádku na LCD displeji ukáže zdroj audio signálu (který práv posloucháte). Jestliže uživatel již nebude mnit nastavenou velikost zesílení, potom se pepne LCD displej po cca 5 sekundách k ukazování sloupcového diagramu zesílení jednotlivých spekter hudby. Nastavení zesílení basových tónu ve spektru hudby : Pomocí dálkového ovladae pímo z elního panelu zesilovae AMP - 50

20 1 Pomocí tlaítka BASS" na dálkovém ovladai lze jen aktivovat funkci zesílení basového spektra hudby. 2 Vlastní nastavení zesílení z dálkového ovladae prove te pomocí tlaítek VOL +" nebo VOL - 3 Ovládání hlasitosti pímo z elního panelu zesilovae AMP - 50 lze provést tím, že jen krátce jedenkrát stisknete tlaítko FUNCTION". Ihned potom se na LCD displeji zesilovae objeví ádek s názorným ukázáním regulace hlasitosti pro basové tóny. 4 Vlastní nastavení hlasitosti basových tón prove te otáením knoflíku ízení hlasitosti bas. (Viz názorný obrázek nahoe). Poznámka: V pípad, že nebudete pohybovat knoflíkem ízení hlasitosti basových tón po dob delší než cca 5 sekund, tak se LC displej automaticky pepne zpt do módu pro ukazování sloupcového diagramu celkového zesílení hudby. Nastavení oddleného zesílení výšek ve frekvenním spektru hudby: V tomto zesilovai AMP - 50 je pro uživatele k dispozici možnost regulovat nejen celkové zesílení reprodukce hudby ale take ndi oddlen zesílení vysokých frekvencí hudby a to od 2 khz až do 20 khz v rozmezí ±14 db. Pi dlouhodobé reprodukci hudby pamatujte na tento fakt a pi dlouhodobém neperušovaném provozu zesilovae píliš nepetžujte reproduktory nastavením zesílením výšek na maximální hodnotu. Tím by mohlo dojít k pípadnému poškození reproduktor dlouhodob namáhaných maximální úrovní hlasitosti vysokých frekvencí), které penášejí vysoké pásmo frekvenci. 1 Pomocí tlaítka TREBE" (=výšky) na dálkovém ovladai jen aktivujete funkci zesílení jen výšek v zesilovaném spektru hudby. 2 Vlastní nastavení zesílení prove te pomocí tlaítek VOL +" nebo VOL -". 3 Ovládání hlasitosti pímo z elního panelu zesilovae AMP - 50 lze provést tím, že dvakrát po sob krátce stisknete tlaítko FUNCTION". Ihned potom se na LC displeji zesilovae objeví ádek s názorným ukázáním regulace hlasitosti pro výšky. 4 Potom provete vlastní nastavení hlasitosti basových tón otáením knoflíku proízení hlasitosti výšek. (Viz názorný obrázek dole). Poznámka: V pípad, že nebudete pohybovat knoflíkem ízení hlasitosti výšek po dob delší než cca 5 sekund, tak se LCD displej automaticky pepne zpt do módu pro ukazování sloupcového diagramu.celkového zesílení hudby. Nastavení stereováhy Tato funkce umožuje uživatele ovlivovat hlasitost reprodukce hudby reproduktor v levém nebo v pravém kanálu zesilovae v rozmezí ±38,75 db. Regulace hlasitosti reprodukce je rozdlena do 32 krok.

21 Tato funkce slouží k tomu, aby poslucha, který práv nesedí v podélné ose reproduktor pro levý a pravý kanál (tím totiž ztrácí pocit prostorového poslech hudby, tedy efekt stereo") si mohl nastavením stereováhy opt docílit pocit prostorového poslechu hudby.
