1 Vysoká škola technická a ekonomická V Českých Budějovicích Udržitelná výstavba budov Cvičení č. 7 a 8 Ing. Michal Kraus, Ph.D. Katedra stavebnictví

2 Sociální kritéria Sociální kritéria Normalizované body Váha S.01 Vizuální komfort 10 % S.02 Akustický komfort 11 % S.03 Tepelná pohoda v letním období 10 % S.04 Tepelná pohoda v zimním období 10 % S.05 Uživatelský komfort 12 % S.06 Využití zeleně na pozemku 9 % S.07 Bezbariérový přístup 10 % S.08 Zajištění zabezpečení budovy 5 % S.09 Flexibilita využití budovy 7 % S.10 Prostorová efektivita 7 % S.11 Využití exteriéru budovy pro pobyt obyvatel 9 % CELKEM S - - Vážené body 2

3 S.01 Vizuální komfort Záměr hodnocení Zvýšení kvality vizuálního komfortu obyvatel budovy. Indikátor Bodové ohodnocení míry viditelnosti oblohy a rozložení bytů v orientaci na světové strany. Popis hodnocení Hodnocení se sestává ze dvou bodů: B1 - Hodnocení viditelnosti oblohy B2 - Hodnocení rozložení obytných místností v orientaci na světové strany 3

4 S.01 Vizuální komfort Hodnocení viditelnosti oblohy Viditelnost oblohy se stanoví ze situačního plánu, z půdorysů a příslušných řezů budovou. Viditelnosti oblohy je požadována z výškové úrovně +1,1 m nad podlahou bytu. Posuzuje se viditelnost oblohy nejen v pohledu směrem nad horizont, ale také boční pohled směrem k horizontu. U bočního pohledu směrem k obloze se započítává viditelnost do čtyřnásobku šířky fasády, která je příslušná k danému obytnému prostoru. Pokud je obloha viditelná bočním pohledem až ve vzdálenosti větší, než-li je čtyřnásobek šířky fasády, pak se situace posuzuje tak, jakoby obloha viditelná nebyla. 4

5 S.01 Vizuální komfort V hodnocení se postupuje následovně: 1) Sumarizují se obytné plochy vstupující do výpočtu (tzv. započitatelná obytná plocha). Mezi obytné plochy se počítají pouze plochy příslušející bytům. Nezahrnují se plochy komunikací v bytech, hal, chodeb, koupelen, WC a technických místností. 2) Z podlahové plochy se vyčlení trojúhelníky o ploše 0,5 m 2, které se umístí v rozích místností, odkud sice může být viditelná obloha, ale není dostatečně intenzivní viz příklady. Pokud do místa, kde by měl redukční trojúhelník být, zasáhne okno, tak se strana trojúhelníka úměrně upraví dle ostění výplně otvoru. 3) Rozborem půdorysů, řezů a celkové situace se stanoví plochy, kdy je z roviny ve výšce +1,1 metru nad podlahou viditelná obloha. 5

6 S.01 Vizuální komfort Podlahové plochy se shrnou v následující tabulce: 6

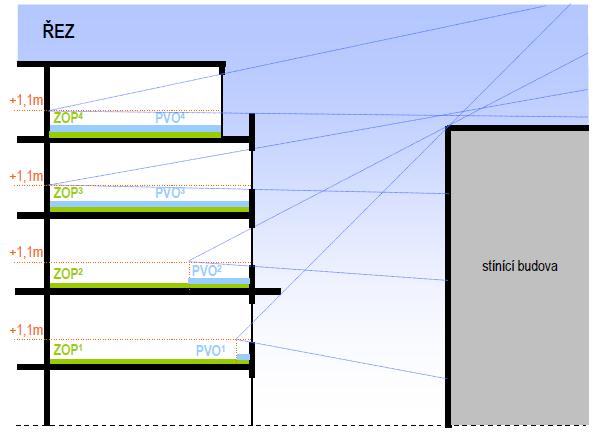

7 S.01 Vizuální komfort Příklad Dům je v řadové zástavbě, přes ulici je obdobný dům taktéž v řadové zástavbě. Nadpraží, parapety, různé předsazené konstrukce a protější stínící objekt vymezují v obytných prostorech plochy (PVO), ze kterých lze přímo vidět oblohu. 7

8 S.01 Vizuální komfort Pokud je protější stínící objekt od osy otvoru v obvodové stěně ke své hraně širší než čtyřnásobek šířky příslušné fasády, pak je stanovení PVO triviální dvourozměrný problém. 8

9 S.01 Vizuální komfort V případě, že hrana objektu končí do čtyřnásobku šířky příslušné fasády, je třeba vymezit plochy i v půdorysu obytného prostoru. 9

10 S.01 Vizuální komfort V případě obytných místností, které mají otvory ve vícero fasádách, se již vyskytují redukční trojúhelníky v menší míře a plocha s viditelností oblohy je také větší. 10

11 S.01 Vizuální komfort Hodnocení rozložení obytných místností v orientaci Orientace bytů a obytných ploch se stanovuje dle polohy průsvitných konstrukcí v obvodových konstrukcích a v těchto osmi směrech: severní (S), severovýchodní (SV), východní (V), jihovýchodní (JV), jižní (J), jihozápadní (JZ), západní (Z) a severozápadní (SZ). Hodnocení se týká shodných obytných ploch jako při hodnocení viditelnosti oblohy. Každá orientace má své kreditové ohodnocení: 11

12 S.01 Vizuální komfort Hodnocení rozložení obytných místností v orientaci Obytná plocha Orientace obytných ploch Kreditové ohodnocení orientace CELKEM Vážený průměr kreditového hodnocení = Celkové kreditové ohodnocení / počet obytných místností VPK/Počet bytů Body 0,4 0 1,0 10 Výsledné hodnocení Výsledné bodové ohodnocení : (B1 + B2) / 2 = 12

13 S.02 Akustický komfort Záměr hodnocení Zvýšení kvality akustického komfortu v budově. Indikátor Akustická klasifikace obytných prostorů. Popis hodnocení Hodnocení je založeno na stanovení akustických tříd jednotlivých bytů. Akustické třídy jsou čtyři A, B, C a D. Nejdůležitějším vstupním parametrem sloužícím pro stanovení akustických tříd jsou hodnoty vážené stavební neprůzvučnosti a hodnoty vážené normované hladiny akustického tlaku kročejového zvuku dělících konstrukcí, které se ve fázi návrhu získají z projektové dokumentace, a to z technické zprávy, či hlukové studie. 13

14 S.02 Akustický komfort 14

15 S.02 Akustický komfort 15

16 S.03 Tepelná pohoda v letním období Záměr hodnocení Zajištění tepelné pohody v letním období. Indikátor Splnění požadavků na letní teplotní stabilitu obytných místností. Popis hodnocení Projektová dokumentace musí obsahovat výpočty tepelné stability alespoň jedné kritické místnosti. Pro zvolenou kritickou místnost musí být vyčísleny následující parametry: Nejvyšší denní vzestup teploty vzduchu v místnosti v letním období, Nejvyšší denní teplota vzduchu v místnosti. 16

17 S.03 Tepelná pohoda v letním období Kritická místnost musí vykazovat: Nejvyšší denní vzestup teploty vzduchu v letním období Nejvyšší denní teplota v místnosti Δθ ai,max Δθ ai,max,n θ ai,max θ ai,max,n Pro stavby pro bydlení s vnitřním zdrojem tepla do 25 W/m 3 platí: včetně Nejvyšší denní vzestup teploty vzduchu v místnosti v letním období Δθ ai,max,n = 7,5 C, Nejvyšší denní teplota vzduchu v místnosti v letním období θ ai,max,n = 29,5 C. Kritickou místností pro hodnocení tepelné pohody v letním období v budově je místnost s největší plochou přímo osluněných výplní otvorů orientovaných na Z, JZ, J, JV, V, a to v poměru k podlahové ploše přilehlého prostoru. 17

18 S.03 Tepelná pohoda v letním období Kriteriální meze Do kriteriálních mezí vstupuje kvantitativní a kvalitativní posouzení tepelné stability v letním období viz slovní hodnocení. 18

19 S.03 Tepelná pohoda v letním období 19

21 S.03 Tepelná pohoda v letním období Objem vzduchu F1 Množství nábytku 21

22 S.03 Tepelná pohoda v letním období F1 F1 Typ budovy F1 Intenzita větrání 22

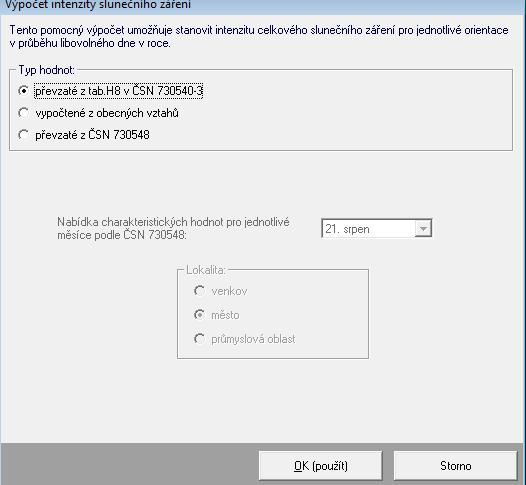

24 S.03 Tepelná pohoda v letním období F2 Pomocný výpočet 24

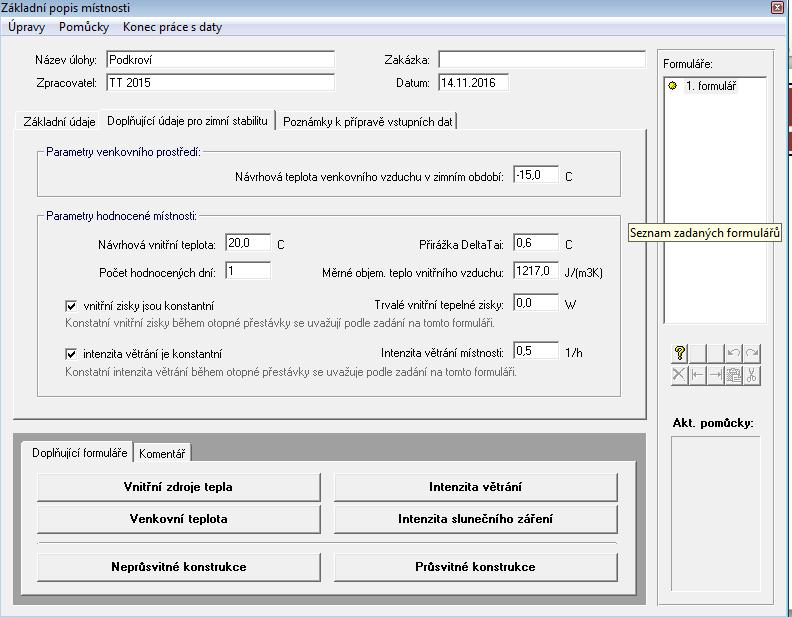

35 S.04 Tepelná pohoda v zimním období Záměr hodnocení Zajištění tepelné pohody v zimním období. Indikátor Splnění požadavků na zimní teplotní stabilitu obytných místností. Popis hodnocení ČSN definuje tepelnou stabilitu v zimním období v kritické místnosti pomocí parametru poklesu výsledné teploty Δθ r,n(τ). V kritických místnostech s pobytem lidí po přerušení vytápění při vytápění radiátory, sálavými panely a při teplovzdušném vytápění, nemá Δθ r,n(τ) poklesnout více než o 3 C a v místnostech při vytápění kamny a podlahovém vytápění více než o 4 C. V kritických místnostech bez pobytu lidí po přerušení vytápění nemá Δθ r,n(τ) poklesnout více než o 6 C u budov masivních a více než o 8 C u budov lehkých. 35

36 S.04 Tepelná pohoda v zimním období Popis hodnocení Kritickou místností pro hodnocení tepelné pohody v zimním období je místnost s nejvyšším celkovým součinitelem prostupu tepla konstrukcí ohraničujících místnost Uc podle ČSN Často je to rohová místnost pod střechou. Dle projektové dokumentace a výpočtů tepelné stability se vyplní následující tabulka: 36

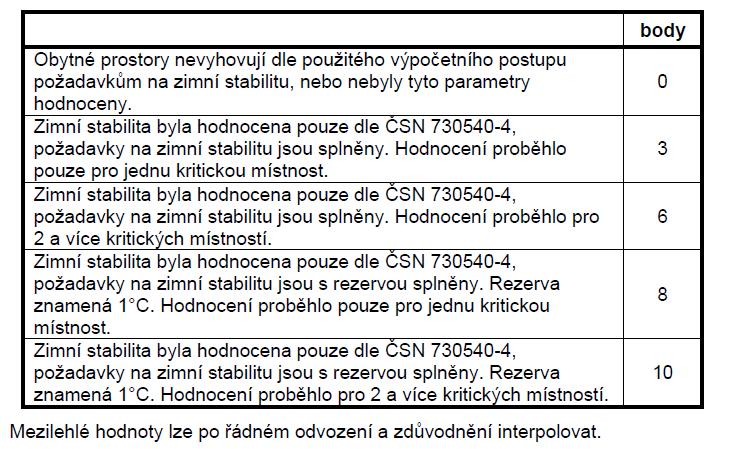

37 S.04 Tepelná pohoda v zimním období Kriteriální meze Do kriteriálních mezí vstupuje kvantitativní a kvalitativní posouzení tepelné stability v zimním období viz slovní hodnocení. 37

38 S.05 Zdravotní nezávadnost materiálů Záměr hodnocení Kontrola a omezení používání materiálů, které mohou způsobovat zdravotní rizika. Indikátor Použití materiálů s ohledem na obsah formaldehydu. Indikátor V případě bytových staveb se hodnocení omezuje pouze na výběr materiálů tvořících vnitřní povrchy s minimální emisí škodlivin. Jde tedy o zajištění vysoké kvality vnitřního vzduchu výběrem produktů s nízkým, nebo žádným obsahem formaldehydu. Týká se zejména vnitřních nátěrů, lepidel, koberců a vrstvených dřevěných produktů.. 38

39 S.05 Zdravotní nezávadnost materiálů Popis hodnocení Dle projektové dokumentace se vyhodnotí použité povrchové úpravy (stěny, podlahy, stropy, podhledy, aj.), které mohou obsahovat formaldehyd. Vše se přehledně shrne v následující tabulce: Jako pomocný indikátor, který vstupuje do benchmarků, se stanoví poměrná plocha, ze které se uvolňuje formaldehyd, a to jako podíl: Σ PPF / Σ PP. 39

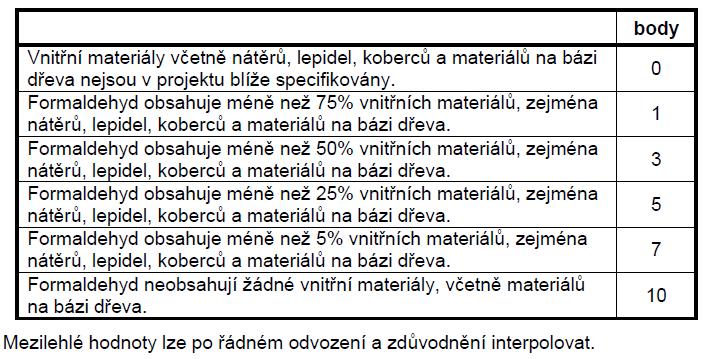

40 S.05 Zdravotní nezávadnost materiálů Kriteriální meze Do kriteriálních mezí vstupuje vyhodnocení povrchových konstrukcí vzhledem k obsahu formaldehydu. 40

41 S.06 Uživatelský komfort Záměr hodnocení Vyhodnocení řady aspektů z oblasti zdravého a kvalitního bydlení. Indikátor Kreditové ohodnocení několika aspektů z oblasti kvalitního bydlení. Popis hodnocení Hodnocení se skládá z následujících dílčích oblastí: (B1) Úschova kol a kočárků (B2) Společné vnitřní užitné prostory (B3) Balkony, terasy a lodžie (B4) Vytápění a příprava teplé vody (B5) Větrání 41

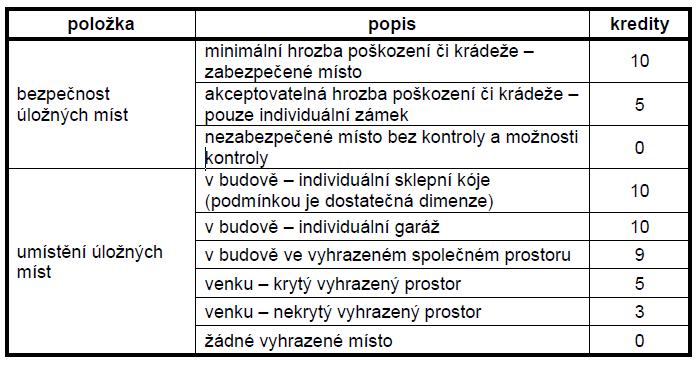

42 S.06 Uživatelský komfort B1 Úschova kol a kočárků Posuzuje se bezpečnost úložných míst a umístění těchto míst. Dostatečná dimenze individuální sklepní kóje je taková, že sklepní koje musí mít minimální půdorysné rozměry 1,9 x 1,1 metru (je nutné naplnit požadavky na oba rozměry). 42

43 S.06 Uživatelský komfort B1 Úschova kol a kočárků Kočárkárna, či společná úschovna kol musí být minimální podlahovou plochu dle tabulky: Pokud není splněna minimální plocha, pak se body udělené za umístění úložných míst redukují násobkem 0,5. Individuálním zámkem je míněn takový zabezpečovací systém (zámek), jehož použití je individuální a závisí jen na daném uživateli. Výsledné obodování B1 se získá jako součet vážených průměrů získaných bodů za bezpečnost úložných míst a umístění těchto míst u jednotlivých typů úložných míst, ale max. 10 bodů. 43

44 S.06 Uživatelský komfort B2 Společné vnitřní užitné prostory Posuzuje se podlahová plocha dalších uzavřených prostorů které jsou přístupné ze společných prostor a pro všechny obyvatele. Mezi hodnocené prostory se řadí především sušárny, případně prádelny či společné úložny. Pro rodinné domy je B2=

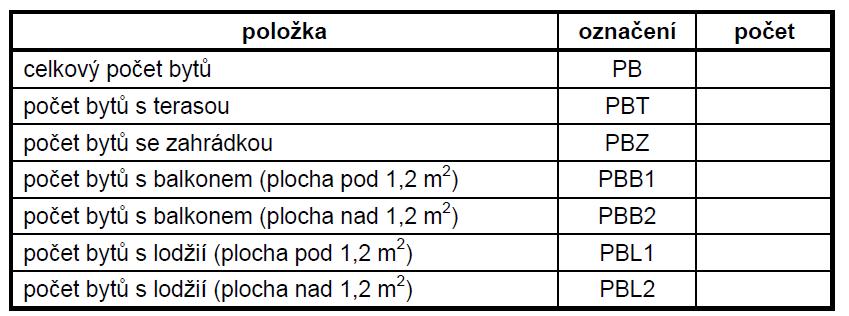

45 S.06 Uživatelský komfort B3 Balkony, terasy a lodžie Posuzuje se četnost výskytu bytů s balkony, terasou, lodžií nebo zahrádkou, která přísluší výlučně jednomu bytu. Dle projektové dokumentace se určí následující specifika: Pro rodinné domy je B3=

46 S.06 Uživatelský komfort B4 Vytápění a příprava teplé vody Hodnotí se na základě posouzení umístění zdroje energie pro vytápění (ÚT) a přípravu teplé vody (TV). Bodování (B4) probíhá dle následující tabulky. Decentrálním systémem je míněn systém (zdroj energie) situovaný v bytě nebo rodinném domě, nebo u něj, a který k němu majetkově přísluší. 46

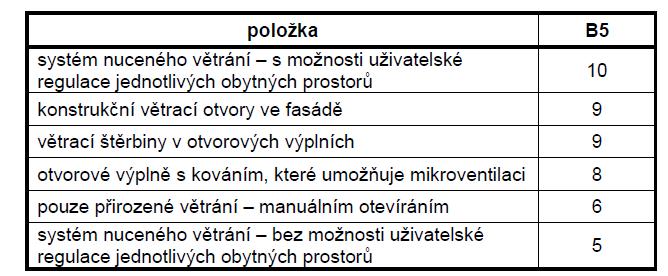

47 S.06 Uživatelský komfort B5 Větrání Hodnotí se na základě návrhu větrání v obytných prostorech (neposuzuje se větrání sociálních zařízení, komunikací v bytech a komor). Bodování (B5) probíhá dle následující tabulky. 47

48 S.06 Uživatelský komfort Výsledné kreditové hodnocení Výsledné kreditové ohodnocení, které vstupuje do kriteriálních mezí, se určí jako vážený průměr z dosažených dílčích bodů (Bi), tedy: (B1 + B2 + B3 + B4 + B5) / 5 48

49 S.07 Bezbariérový přístup Záměr hodnocení Česká legislativa upravuje požadavky na technické požadavky staveb pro tělesně postižené pouze pro vybrané typy budov. Hodnocení podpořit vybudování vyššího standardu pohybu osob po budově anebo usnadnění tohoto pohybu tam, kde to legislativa nevyžaduje. Indikátor Ohodnocení na základě vyhodnocení dílčích parametrů - kreditové ohodnocení přístupu osob se sníženou schopností pohybu v budově.. 49

50 S.07 Bezbariérový přístup Popis hodnocení Výsledné kreditové ohodnocení se stanoví na základě ohodnocení dvou skupin parametrů: Vstup do budovy Pohyb po hlavních komunikacích budovy, které jsou určené pro dosažení prostor s hlavním účelem užívání stavby v rámci jednoho patra. U rodinných domů se hodnotí pouze bod 1) Vstup do budovy. 50

51 S.07 Bezbariérový přístup Popis hodnocení Vstup do budovy 51

52 S.08 Zajištění zabezpečení budovy Záměr hodnocení Zabezpečení budovy a použití zabezpečovacích prvků. Indikátor Srovnání úrovně skutečně provedených zabezpečovacích opatření s doporučením normy podle úrovně rizika pro daný typ a účel budovy. Popis hodnocení Pro dobrou kvalitu života v budově a lokalitě je jedním z důležitých atributů zajištění bezpečnosti. Stupeň zabezpečení se odvíjí od porovnání stupně plánovaných/skutečných opatření budovy se stupněm ochrany doporučeným normou ENV Prevence kriminality - Plánování městské výstavby a navrhování budov. 52

53 S.08 Zajištění zabezpečení budovy Popis hodnocení Krok 1: Provedení posudku rizik z hlediska prevence kriminality dle normy. Krok 2: Dohledání požadovaných úrovní bezpečnosti pro stavební konstrukce a vybavení. *) Krok 3: Porovnání plánovaného/skutečného provedení s požadavky dle Kroku 2. Norma prenv obsahuje tabulku doporučených tříd odolnosti podle úrovně bezpečnostních rizik (pro vstupní dveře, zámky, mříže, okna, zasklení a zabezpečovací systémy). Kromě těchto kategorií je třeba uvažovat i další zabezpečení parkování vozidel, kontrola vstupu, prevence krádeží v obchodech, video-monitoring (CCTV), hlídací agentury atd. 53

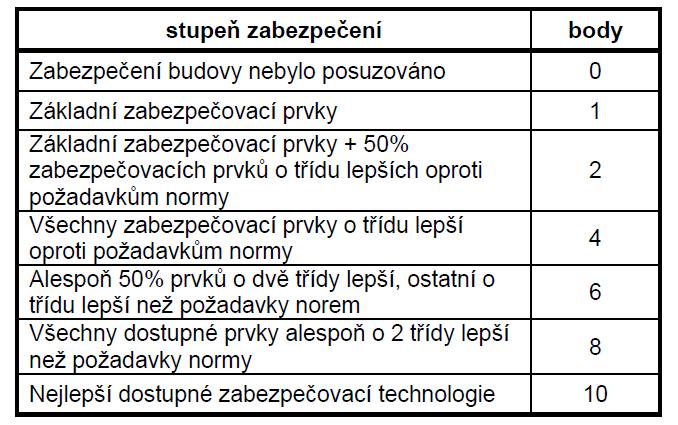

54 S.08 Zajištění zabezpečení budovy Kriteriální meze 54

55 S.09 Flexibilita využití budovy Záměr hodnocení Zvýšení flexibility využití budovy, které zajistí delší životnost budovy. Indikátor Bodový stupeň flexibility stanovený na základě použitého konstrukčního systému a jeho rozponu. Popis hodnocení Vyšší konstrukční výška a dispozičně uvolněný prostor obecně přispívají k možné změně účelu budovy. Uvolněný prostor v dispozici lze získat nejlépe použitím skeletové konstrukce, nebo kombinovaným systémem o vyšších rozponech. 55

56 S.09 Flexibilita využití budovy Popis hodnocení Dle následující tabulky se přiřadí body (na základě použitého nosného systému a světlé výšce): Mezilehlé hodnoty světlých výšek lze interpolovat. 56

57 S.09 Flexibilita využití budovy Popis hodnocení Kompletační konstrukce příčky: Převážně demontovatelné (sádrokartonové, OSB desky, apod.) násobící koeficient 2 nedemontovatelné konstrukce potřebné bouracích prací násobící koeficient 1 žádné příčky násobící koeficient 2 V případě proměnných parametrů (světlá výška podlaží, nosný systém, konstrukce příček) v rámci jedné budovy se přiřadí body dílčím částem budovy o stejných parametrech a výsledné bodové ohodnocení se získá váženým průměrem dle podlahové plochy. 57

58 S.09 Flexibilita využití budovy Popis hodnocení Příklad: bytová stavba se stěnovým nosným systémem a převládajícím rozponem 5,4 metru, světlá výška 2,8 m, montované sádrokartonové příčky podlahová plocha 850 m 2. Přístavba se stěnovým nosným systémem a převládajícím rozponem 5,4 metru, světlá výška 2,7 m, montované sádrokartonové příčky podlahová plocha 150 m 2. Bodový stupeň adaptability = 30* 2* 850/( ) + 20* 2* 150/( )= 57 58

59 S.09 Flexibilita využití budovy 59

60 S.10 Prostorová efektivita Záměr hodnocení Optimalizace využití vnitřního prostoru budovy v souvislosti s plochou, kterou zaujímají nosné a jiné konstrukce. Indikátor Podíl užitné podlahové plochy na hrubé podlahové ploše. Popis hodnocení Na základě výměru podlahových ploch a projektové dokumentace se stanoví faktor prostorové efektivity: F = NFA / BFA, kde: NFA = čistá podlahová plocha v interiéru v m 2, BFA = hrubá podlahová plocha v m 2. 60

61 S.10 Prostorová efektivita Pro shrnutí se vyčíslí hodnoty dle následující tabulky: Hrubá podlahová plocha budovy představuje celkovou využitelnou podlahovou plochu budovy doplněnou o další stavební plochy, což jsou např. plochy nosných, dělících nebo jiných konstrukcí sloupy, pilíře, příčky, komíny. Do hrubé plochy se tedy započítávají: (a) dočasně zastavěné plochy, jako např. kotle, klimatizační jednotky, aj., (b) komunikační plochy (schodiště, výtahy, eskalátory), (c) prostupy vodorovnými konstrukcemi (šachty). 61

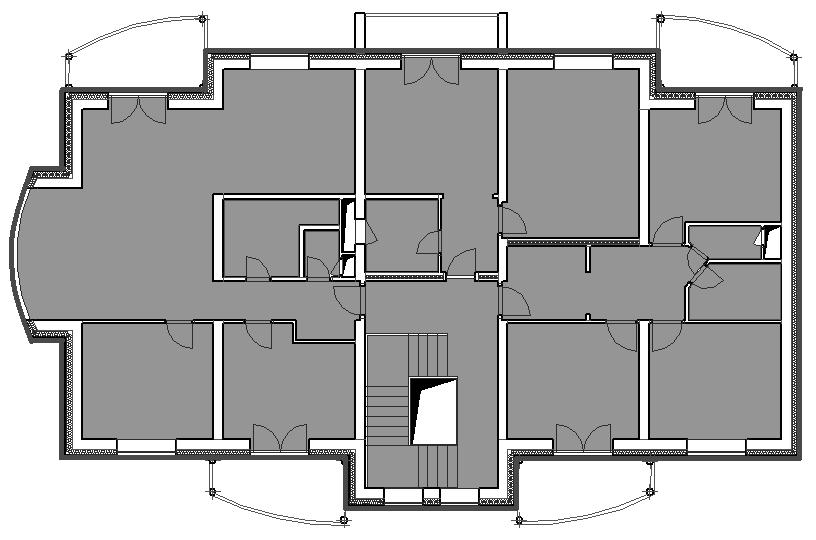

62 S.10 Prostorová efektivita Hrubá podlahová plocha je tak prakticky vnitřní plocha vymezená vnějšími konstrukcemi, tzn. nezapočítávají se vnější konstrukce (markýzy, konzoly, přesahy střech, aj.) a plochy pochozích střech a teras. Příklad: grafické vyobrazení čisté podlahové plochy v interiéru (šedivá plocha) a hrubá podlahová plocha (plocha vymezená obrysovou, tlustou čarou). 62

63 S.11 Využití exteriéru budovy pro pobyt obyvatel Záměr hodnocení Vybudování kvalitních společenských prostor v exteriéru budovy pro pobyt obyvatelů. Indikátor Kvantitativní ohodnocení kvality společenských prostorů v exteriéru Popis hodnocení Kvantitativní ohodnocení kvality společenských prostorů se odehrává v několika hodnotících úrovní dle typu společenského prostoru a jeho kvality: typ místa pobytu - střešní terasa, přízemní terasa, předzahrádka, aj., kvalita místa dodatečná zeleň, vodní prvky, baldachýny, větrolamy, aj. 63

64 S.11 Využití exteriéru budovy pro pobyt obyvatel Typ místa Započítává se každé společenské místo, které má alespoň plochu dle následujícího vzorce: P = 0,1 x BJ [m 2 ], P min = 10 m 2, kde BJ počet bytových jednotek. Nezapočítávají se exteriérové plochy, které vlastnicky nepatří k budově. Plocha musí být přístupna všem obyvatelům domu. Za každý typ společného místa v exteriéru, které splňuje výše uvedené podmínky se obdrží 10 bodů. 64

65 S.11 Využití exteriéru budovy pro pobyt obyvatel Typ místa 65

66 S.11 Využití exteriéru budovy pro pobyt obyvatel Kvalita místa Za každý prvek, který vylepšuje relevantně kvalitu prostoru se obdrží dalších 5 bodů. 66

67 S.11 Využití exteriéru budovy pro pobyt obyvatel Výpočet kreditového hodnocení pro: Bytové domy: celkové body za typ místa + celkové body za dodatečné prvky Rodinné domy: 2x celkové body za typ místa + celkové body za dodatečné prvky 67

68 Dotazy či připomínky: Děkuji za pozornost Ing. Michal Kraus, Ph.D. 68
