1 Projekt "Podpora výuky v cizích jazycích na SPŠT" Čepy, kolíky, závlačky, pojistné a stavěcí kroužky TKGN2 Tento projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem ČR

2 Čepy, kolíky, závlačky, pojistné a stavěcí kroužky Čepy Spojovací čepy používáme k rozebíratelnému kloubovému spojení součástí, např. táhel a vidlic. Mohou však též nahrazovat krátké nosné hřídele pojezdových kol, kladek apod. Obrázek č.8.23, Spojení vidlice a táhla Čepů je několik druhů a většina z nich je normalizovaná. Na výkresech sestavení se označí pozičním číslem a zakótují se hlavními rozměry. V soupisu položek se zapíše název, určující rozměry a číslo rozměrové normy: ČEP 20 x 50 ČSN (čísla za tečkou vyjadřují materiál a úpravu povrchu). Označení podle ČSN sjednocené s EN: ČEP ISO B - 20 x 100 x 6,3 St (čep s hlavou tvaru B, o průměru d = 20 mm, délce l = 100 mm a průměrem díry pro 6,3 mm závlačku z automatové oceli). Přehled čepů Hladké čepy, které můžeme rozdělit na čepy bez děr, s dírami pro závlačky, s drážkami pro pojistné kroužky. Čepy s hlavou můžeme taktéž rozdělit na čepy bez děr, s dírou pro závlačku, s drážkou pro pojistný kroužek, popřípadě se závitovým koncem. 2

3 Bolzen, Stifte, Splinte, Sicherungs- und Stellringe Bolzen Verbindungsbolzen benutzt man zur lösbaren Gelenksverbindung, z.b. von Zugstangen und Gabeln. Sie können aber auch kurze tragfähige Wellen von Laufrädern, Rollen und ähnlichem ersetzen. Bild N. 8.23, die Verbindung der Zugstange und der Gabel Es gibt mehrere Arten von Bolzen und die meisten von ihnen sind genormt. Auf Zusammenstellzeichnungen werden sie mit der Teilnummer bezeichnet und mit der Hauptabmessung bemessen. Im Postenverzeichnis wird die Bezeichnung, welche die Maße und die Nummer der Maßnorm bestimmt, eingetragen: Bolzen 20 x 50 ČSN (die Zahlen hinter dem Punkt stellen die Material-und Oberflächeneigenschaften dar). Die Bezeichnung laut ČSN vereint unter EN: BOLZEN ISO 2341 B 20 x 100 x 6,3 St (Bolzen mit dem Kopf Form B, Durchmesser d = 20 mm, Länge 1 = 100 mm und Loch mit dem Durchmesser für 6,3 mm-splinte aus Automatenstahl). Übersicht der Bolzen Glatte Bolzen, die in Bolzen ohne Löcher, mit Löchern für Splinte, mit Nuten für Sicherungsringe geteilt werden können. Bolzen mit dem Kopf können auch in Bolzen ohne Löcher, mit dem Loch für den Splint, mit der Nute für Sicherungsringe geteilt werden, bzw. mit dem Gewindeende. 3

4 Čepy se ukládají v dírách s vůlí, např. H11/h11, H8/f8, H8/h8, proto se musí pojišťovat proti osovému posuvu: závlačkami (obr.8.24 a), pojistnými třmenovými kroužky (obr b), pojistným kroužkem (obr c), maticí a podložkou (obr d), stavěcími kroužky apod. Proti pootočení se čepy zajišťují: kolík, pojistnými šrouby a přišroubovanou přídržkou. Obrázek č. 8.24, Zajištění čepu proti osovému posuvu Nenormalizované čepy, popř. čepy normalizované, na kterých se má provést nějaká úprava, se kreslí na samostatných výrobních výkresech. Na obrázku 8.25 je zobrazen a zakótován čep s dírou pro kuželový kolík. Na ose kuželové díry se může vyznačit značkou směr kuželovitosti, tj. směr vkládání kolíku. Slovní údaj,,vrtáno PŘI MONTÁŽI znamená, že je díra v čepu a kroužku vrtána společně. Obrázek č. 8.25, Čep s dírou pro kuželový kolík 4

5 Bolzen werden in Löchern mit dem Abstand von, z.b. H11/h11, H8/f8, H8/h8 platziert, deshalb müssen sie gegen Längsverschiebung gesichert werden: mit Splinten (Bild 8.24 a), Sicherungsbügelringen (Bild 8.24 b), dem Sicherungsring (Bild 8.24 c), mit der Mutter und der Unterlage (Bild 8.24 d), Stellringen und Ähnlichem. Gegen Verdrehen werden Bolzen mit: Stiften, Sicherungsschrauben und verschraubten Haltestiften gesichert. Bild N. 8.24, Sicherstellung des Bolzens gegen axiale Verschiebung Nicht genormte Bolzen, bzw. genormte Bolzen, auf denen eine Änderung gemacht werden soll, werden auf einer separaten Herstellungszeichnung gezeichnet. Auf dem Bild 8.25 ist ein Bolzen mit einem Loch für den konischen Stift dargestellt und bemessen. Auf der Achse des konischen Lochs kann die Richtung des Konus markiert werden, d.h. die Richtung der Stifteinfügung. Die Wortangabe GEBOHRT BEI DER MONTAGE bedeutet, dass das Loch im Bolzen und dem Ring gemeinsam gebohrt wird. Bild N. 8.25, Bolzen mit Loch für den konischen Stift 5

6 Zajištění ložiska 6208 ČSN proti osovému posuvu na hřídeli pomocí pojistného kroužku ČSN je zobrazeno na obr Vpravo je část výrobního výkresu hřídele se zakótovanou drážkou včetně tolerancí a drsnosti povrchu. Obrázek č. 8.26, Zajištění ložiska na hřídeli Kolíky Kolíky se používají především k zajištění vzájemné polohy dvou součástí. Jde o spojení s tvarovým stykem. Obrázek č. 8.27, Zajištění kuželovým kolíkem Kolíky mají různý tvar a jsou většinou normalizovány. Na výkresech sestavení se označí pozičním číslem a v soupisu položek se zapíše název, určující rozměry a číslo rozměrové normy: 6

7 Die Sicherstellung des Lagers 6208 ČSN gegen axiale Verschiebung auf der Welle mit der Hilfe des Sicherungsringes ČSN ist auf dem Bild 8.26 dargestellt. Rechts ist ein Teil der Herstellungszeichnung der Welle mit der bemessenen Nut einschließlich der Toleranz und der Oberflächenrauheit. Bild N. 8.26, die Sicherstellung des Lagers auf der Welle Stifte Stifte werden vor allem zur Sicherstellung der gegenseitigen Lage von zwei Bestandteilen benutzt. Es geht um Verbindungen mit Formschlus. Bild N. 8.27, Sicherstellung mit konischem Stift Stifte haben unterschiedliche Formen und sind meistens genormt. Sie werden auf den Zusammenstellzeichnungen mit der Positionsnummer markiert und im Datenverzeichnis wird die Bezeichnung, die die Maßen und die Nummer der Maßnorm bestimmt, eingetragen. 7

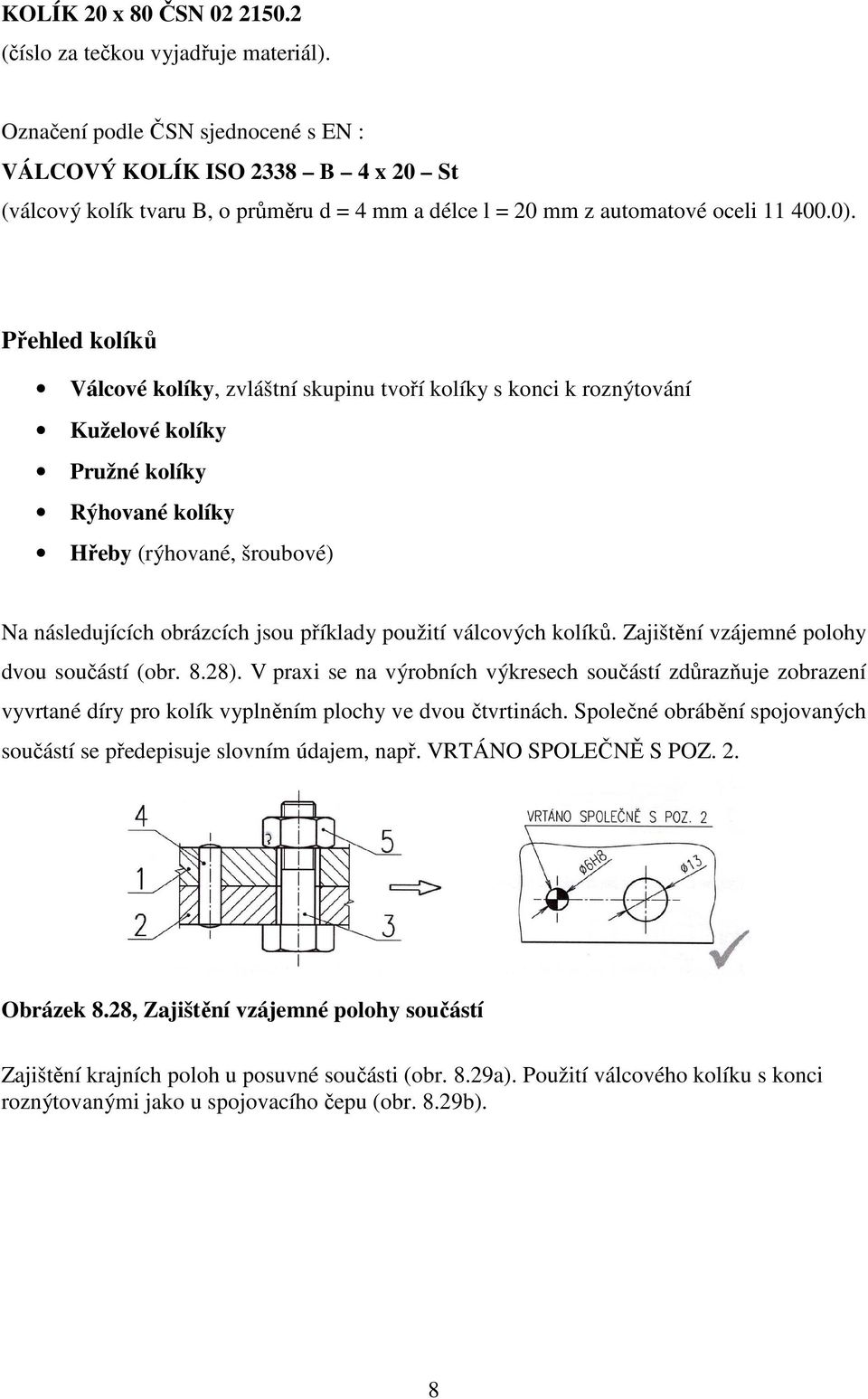

8 KOLÍK 20 x 80 ČSN (číslo za tečkou vyjadřuje materiál). Označení podle ČSN sjednocené s EN : VÁLCOVÝ KOLÍK ISO 2338 B 4 x 20 St (válcový kolík tvaru B, o průměru d = 4 mm a délce l = 20 mm z automatové oceli ). Přehled kolíků Válcové kolíky, zvláštní skupinu tvoří kolíky s konci k roznýtování Kuželové kolíky Pružné kolíky Rýhované kolíky Hřeby (rýhované, šroubové) Na následujících obrázcích jsou příklady použití válcových kolíků. Zajištění vzájemné polohy dvou součástí (obr. 8.28). V praxi se na výrobních výkresech součástí zdůrazňuje zobrazení vyvrtané díry pro kolík vyplněním plochy ve dvou čtvrtinách. Společné obrábění spojovaných součástí se předepisuje slovním údajem, např. VRTÁNO SPOLEČNĚ S POZ. 2. Obrázek 8.28, Zajištění vzájemné polohy součástí Zajištění krajních poloh u posuvné součásti (obr. 8.29a). Použití válcového kolíku s konci roznýtovanými jako u spojovacího čepu (obr. 8.29b). 8

9 STIFT 20 x 80 ČSN (Die Nummer hinter dem Punkt weist auf das Material hin). Die Bezeichnung laut ČSN vereint unter EN: ZYLINDERSTIFT ISO 2338 B 4 x 20 St (B förmiger Zylinderstift, Durchmesser d = 4 mm und Länge 1 = 20 mm aus Automatenstahl ). Übersicht der Stifte Zylinderstifte, eine besondere Gruppe bilden Stifte mit Nietenden Kegelstifte Spanstifte Kerbstifte Nägel (Kerbnägel, Schraubnägel) Auf den folgenden Zeichnungen gibt es Verwendungsbeispiele für Zylinderstifte. Gegenseitige Sicherstellung zweier Bestandteilen (Bild 8.28). In der Praxis wird auf den Bestandteilherstellungszeichnungen die Darstellung des Bohrloches für den Stift durch das Ausfüllen des Bereichs in zwei Dritteln hervorgehoben. Die gemeinsame Bearbeitung der Fügeteile wird mit der Wortverbindung vorgeschrieben, z.b. GEMEINSAM GEBOHRT MIT DER Bemerkung 2. Bild N. 8.28, Gegenseitige Sicherstellung zweier Bestandteilen Sicherung der Grenzstellung bei dem Schubbestandteil (Bild 8.29 a). Einsatz des Zylinderstiftes mit Nietenden wie bei dem Verbindungsbolzen (Bild 8.29 b). 9

10 Obrázek 8.29, Příklady použití kolíků Závlačky, pojistné a stavěcí kroužky Závlačky, pojistné a stavěcí kroužky zajišťují strojní součásti proti uvolnění, posunutí, vypadnutí, popř. zajišťují určitou polohu. Obrázek č. 8.30, Závlačky, pojistné a stavěcí kroužky Normalizované pojistné kroužky a závlačky se přiřazují podle průměrů čepů a děr. Jejich rozměry jsou dány v příslušných normách (Strojnických tabulkách). Přehled závlaček, pojistných a stavěcích kroužků Závlačky Pojistné drátěné kroužky Pojistné třmenové kroužky Pojistné kroužky pro hřídele a díry Stavěcí kroužky 10

11 Bild N. 8.29,Beispiele der Stiftebenutzung Splinte, Sicherungs- und Stellringe Splinte, Sicherungs- und Stellringe sichern Maschinenteile gegen Freiwerden, Verschiebung, Herausfallen, ggf. Sichern diese eine bestimmte Stellung. Bild N. 8.30, Splinte, Sicherungs- und Stellringe Genormte Sicherungsringe und Splinte werden nach den Bolzen- und Lochdurchschnitten. Ihre Maßen sind in den einschlägigen Normen gegeben (Maschinentabellen). Übersicht der Splinte, Sicherungs- und Stellringe Splinte Sicherungsdrahtringe Sicherungsbügelringe Sicherungsringe für Wellen und Löcher Stellringe 11

12 Normalizované závlačky se kreslí jen na výkresech sestavení, obvykle v příčném řezu. Závlačka je z jednoho kusu drátu, proto se v příčném řezu šrafuje jedním směrem. Průměr závlačky se volí podle průměru čepu (obr. 8.31a) nebo velkého průměru závitu (obr. 8.31b). Například průměru čepu 20 mm je přiřazena závlačka s jmenovitým průměrem 5 mm, v soupisu položek bude označena: ZÁVLAČKA 5 x 28 ČSN (číslo za tečkou vyjadřuje materiál a úpravu povrchu). Obrázek č. 8.31, Zajištění čepu závlačkou Normalizované pojistné kroužky pro hřídele a díry se kreslí na výkresech sestavení v řezu. Šrafuje se pouze jedna z ploch (většinou horní), protože řez je veden přes rozevřenou část kroužku (obr. 8.32). Velikost kroužku je dána průměrem čepu nebo díry. Například pro průměr čepu 20 mm označíme kroužek v soupisu položek: POJISTNÝ KROUŽEK 20 ČSN Pro průměr díry 22 mm: POJISTNÝ KROUŽEK 22 ČSN

13 Genormte Splinte werden nur auf den Zusammenstellzeichnungen gezeichnet, gewöhnlich im Querschnitt. Der Splint ist aus einem Drahtstück, deswegen wird er im Querschnitt in einer Richtung schraffiert. Der Durchmesser des Splintes wird nach dem Durchmesser des Bolzens (Bild 8.31 a) oder nach dem großen Durchschnitt des Gewindes (Bild 8.31 b) gewählt. Dem Durchschnitt des Bolzens 20 mm wird zum Beispiel der Splint mit dem Nenndurchmesser 5 mm angereiht, im Postenverzeichnis wird er markiert: SPLINT 5 x 28 ČSN (die Zahlen hinter dem Punkt stellen die Material-und Oberflächeneigenschaften dar). Bild N. 8.31, Sicherung des Bolzens mit dem Splint Genormte Sicherungsringe für Wellen und Löcher werden auf den Zusammenstellzeichnungen im Schnitt gezeichnet. Nur eine von den Flächen (meistens die obere) wird schraffiert, weil der Schnitt über den aufgemachten Teil des Ringes (Bild 8.32) geführt wird. Die Größe des Ringes ist mit dem Durchschnitt des Bolzens oder des Loches gegeben. Zum Beispiel: Für den Bolzendurschnitt 20 mm wird der Ring im Postenverzeichnis markiert: SICHERUNGSRING 20 ČSN Für den Lochdurchschnitt 22 mm SICHERUNGSRING 22 ČSN

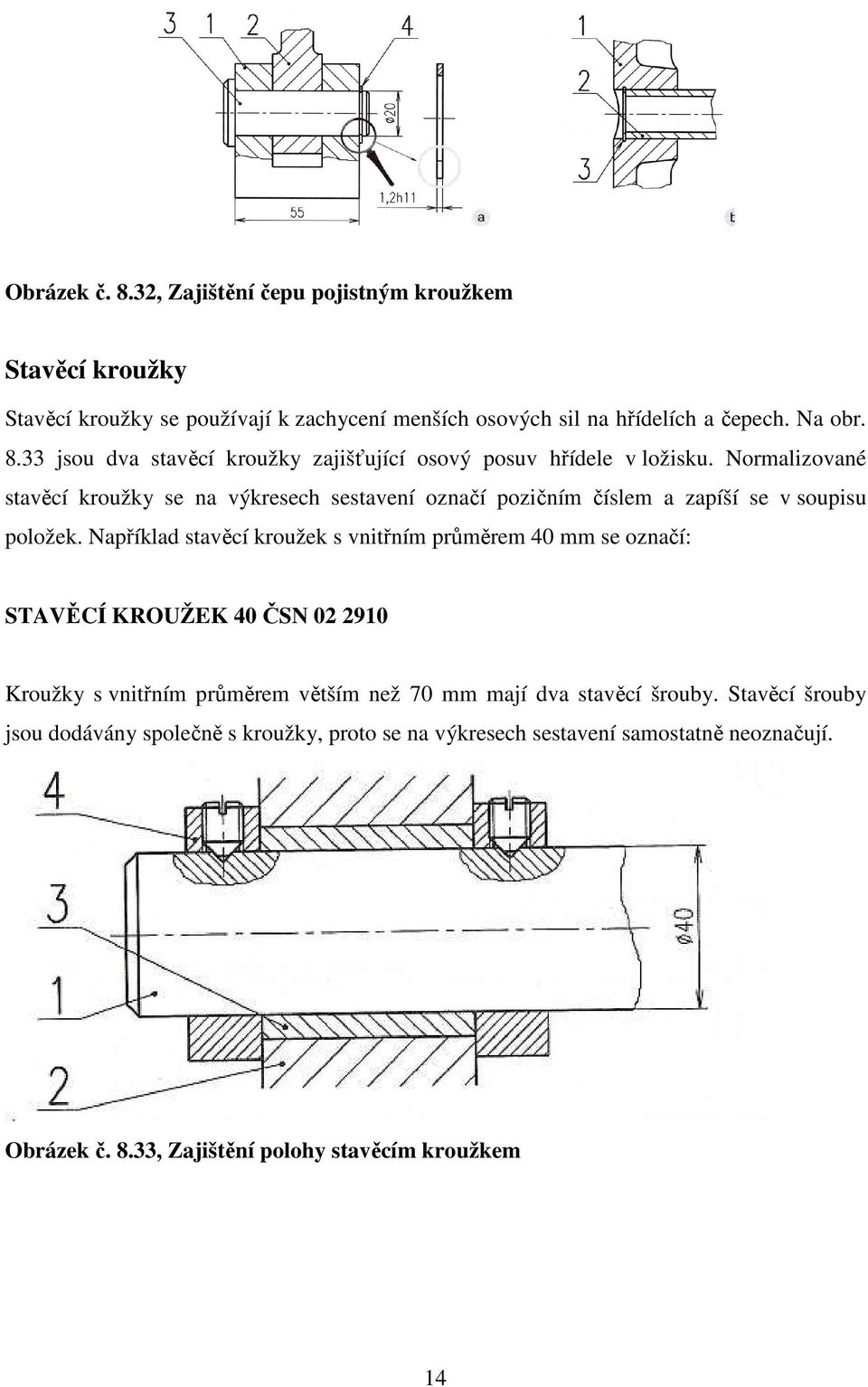

14 Obrázek č. 8.32, Zajištění čepu pojistným kroužkem Stavěcí kroužky Stavěcí kroužky se používají k zachycení menších osových sil na hřídelích a čepech. Na obr jsou dva stavěcí kroužky zajišťující osový posuv hřídele v ložisku. Normalizované stavěcí kroužky se na výkresech sestavení označí pozičním číslem a zapíší se v soupisu položek. Například stavěcí kroužek s vnitřním průměrem 40 mm se označí: STAVĚCÍ KROUŽEK 40 ČSN Kroužky s vnitřním průměrem větším než 70 mm mají dva stavěcí šrouby. Stavěcí šrouby jsou dodávány společně s kroužky, proto se na výkresech sestavení samostatně neoznačují. Obrázek č. 8.33, Zajištění polohy stavěcím kroužkem 14

15 Bild N. 8.32, Sicherung des Bolzens mit dem Sicherungsring Stellringe benutzt man zur Aufnahme von kleineren axialen Kräften auf Wellen und Bolzen. Auf dem Bild 8.33 sind zwei Stellringe, die die axiale Verschiebung der Welle im Lager sichern. Genormte Stellringe werden auf den Zusammenstellungszeichnungen mit der Teilnummer markiert und werden im Postenverzeichnis eingeschrieben. Zum Beispiel der Stellring mit dem inneren Durchschnitt 40 mm wird markiert: STELLRING 40 ČSN Ringe mit dem inneren Durchschnitt, der größer als 70 mm ist, haben zwei Stellringe. Stellringe werden zusammen mit Ringen geliefert, deswegen werden sie nicht in den Zusammenstellungszeichnungen selbstständig markiert. Bild N. 8.33, Sicherung der Stellung mit dem Stellring KLETEČKA, Jaroslav a Petr FOŘT. Technické kreslení. Brno: Computer Press a.s., ISBN
